OPEL ZAFIRA C 2016.5 Betriebsanleitung (in German)

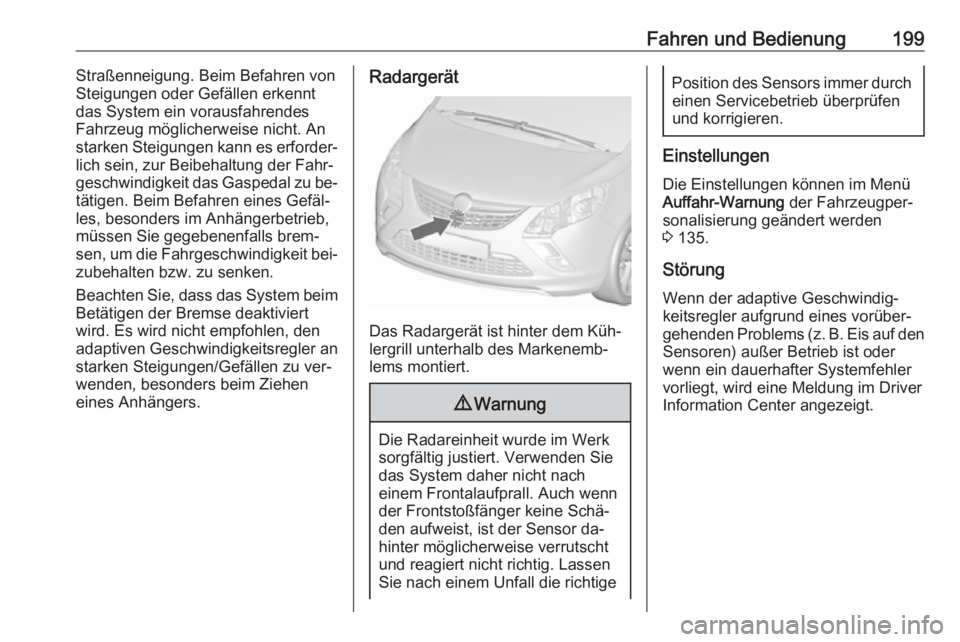

Fahren und Bedienung199Straßenneigung. Beim Befahren von
Steigungen oder Gefällen erkennt
das System ein vorausfahrendes
Fahrzeug möglicherweise nicht. An
starken Steigungen kann es erforder‐
lich sein, zur Beibehaltung der Fahr‐
geschwindigkeit das Gaspedal zu be‐ tätigen. Beim Befahren eines Gefäl‐
les, besonders im Anhängerbetrieb, müssen Sie gegebenenfalls brem‐sen, um die Fahrgeschwindigkeit bei‐
zubehalten bzw. zu senken.
Beachten Sie, dass das System beim
Betätigen der Bremse deaktiviert
wird. Es wird nicht empfohlen, den
adaptiven Geschwindigkeitsregler an
starken Steigungen/Gefällen zu ver‐
wenden, besonders beim Ziehen
eines Anhängers.Radargerät
Das Radargerät ist hinter dem Küh‐
lergrill unterhalb des Markenemb‐
lems montiert.
9 Warnung
Die Radareinheit wurde im Werk
sorgfältig justiert. Verwenden Sie
das System daher nicht nach
einem Frontalaufprall. Auch wenn
der Frontstoßfänger keine Schä‐
den aufweist, ist der Sensor da‐
hinter möglicherweise verrutscht
und reagiert nicht richtig. Lassen Sie nach einem Unfall die richtige
Position des Sensors immer durch einen Servicebetrieb überprüfen
und korrigieren.
Einstellungen
Die Einstellungen können im Menü
Auffahr-Warnung der Fahrzeugper‐
sonalisierung geändert werden
3 135.
Störung Wenn der adaptive Geschwindig‐keitsregler aufgrund eines vorüber‐
gehenden Problems (z. B. Eis auf den
Sensoren) außer Betrieb ist oder
wenn ein dauerhafter Systemfehler
vorliegt, wird eine Meldung im Driver
Information Center angezeigt.

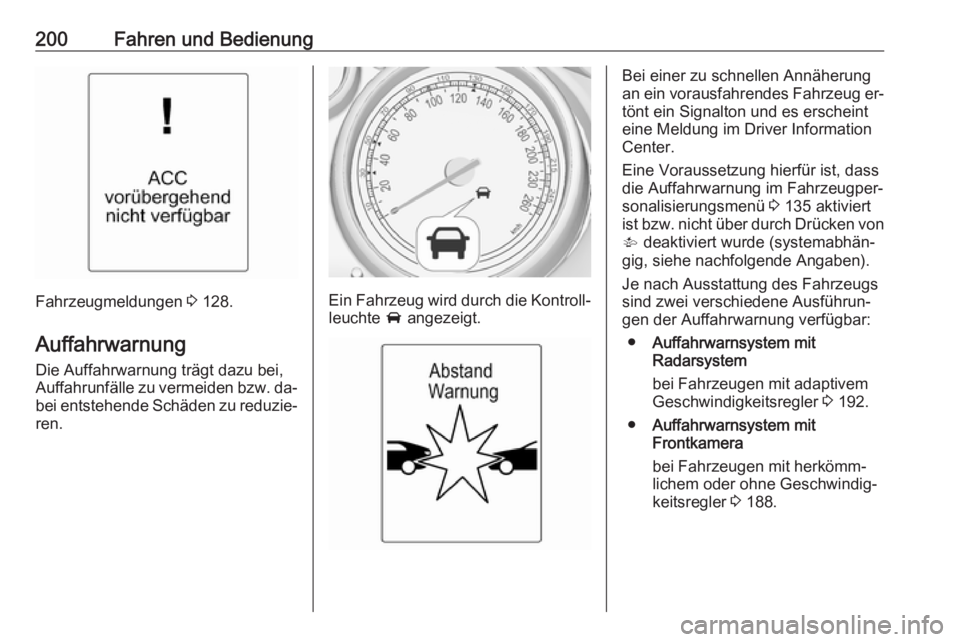

200Fahren und Bedienung
Fahrzeugmeldungen 3 128.
Auffahrwarnung
Die Auffahrwarnung trägt dazu bei,
Auffahrunfälle zu vermeiden bzw. da‐ bei entstehende Schäden zu reduzie‐
ren.Ein Fahrzeug wird durch die Kontroll‐ leuchte A angezeigt.
Bei einer zu schnellen Annäherung
an ein vorausfahrendes Fahrzeug er‐
tönt ein Signalton und es erscheint
eine Meldung im Driver Information
Center.
Eine Voraussetzung hierfür ist, dass
die Auffahrwarnung im Fahrzeugper‐
sonalisierungsmenü 3 135 aktiviert
ist bzw. nicht über durch Drücken von V deaktiviert wurde (systemabhän‐
gig, siehe nachfolgende Angaben).
Je nach Ausstattung des Fahrzeugs
sind zwei verschiedene Ausführun‐
gen der Auffahrwarnung verfügbar:
● Auffahrwarnsystem mit
Radarsystem
bei Fahrzeugen mit adaptivem
Geschwindigkeitsregler 3 192.
● Auffahrwarnsystem mit
Frontkamera
bei Fahrzeugen mit herkömm‐
lichem oder ohne Geschwindig‐
keitsregler 3 188.

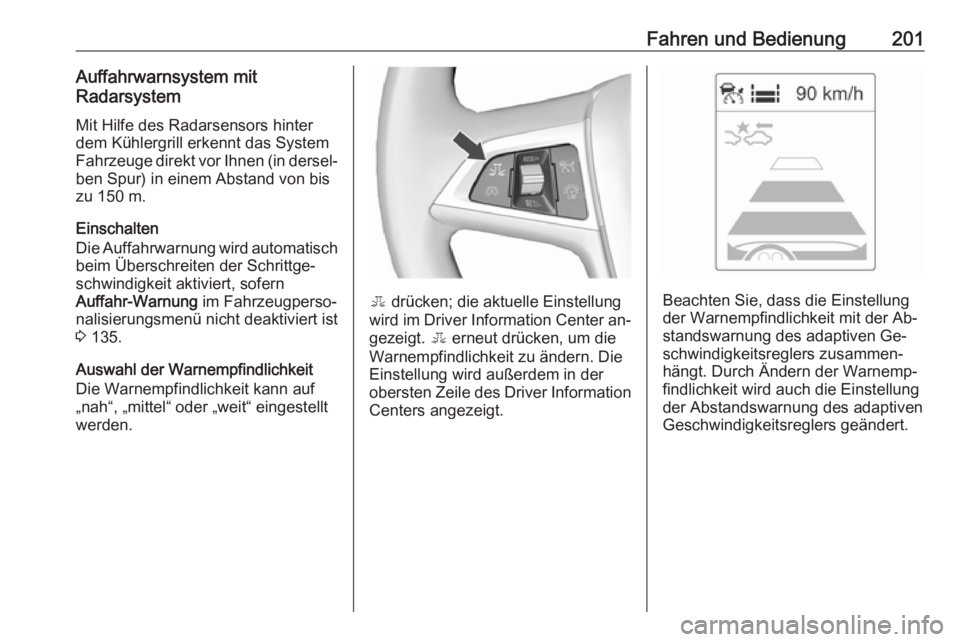

Fahren und Bedienung201Auffahrwarnsystem mit
Radarsystem
Mit Hilfe des Radarsensors hinter
dem Kühlergrill erkennt das System
Fahrzeuge direkt vor Ihnen (in dersel‐ ben Spur) in einem Abstand von bis
zu 150 m.
Einschalten
Die Auffahrwarnung wird automatisch
beim Überschreiten der Schrittge‐
schwindigkeit aktiviert, sofern
Auffahr-Warnung im Fahrzeugperso‐
nalisierungsmenü nicht deaktiviert ist
3 135.
Auswahl der Warnempfindlichkeit
Die Warnempfindlichkeit kann auf
„nah“, „mittel“ oder „weit“ eingestellt
werden.
E drücken; die aktuelle Einstellung
wird im Driver Information Center an‐ gezeigt. E erneut drücken, um die
Warnempfindlichkeit zu ändern. Die
Einstellung wird außerdem in der
obersten Zeile des Driver Information
Centers angezeigt.Beachten Sie, dass die Einstellung
der Warnempfindlichkeit mit der Ab‐
standswarnung des adaptiven Ge‐ schwindigkeitsreglers zusammen‐
hängt. Durch Ändern der Warnemp‐
findlichkeit wird auch die Einstellung
der Abstandswarnung des adaptiven
Geschwindigkeitsreglers geändert.

202Fahren und BedienungWarnung des Fahrers
Wenn das System ein vorausfahren‐
des Fahrzeug in der Fahrspur er‐ kennt, leuchtet die Kontrollleuchte für ein erkanntes vorausfahrendes Fahr‐
zeug A grün im Instrument auf.
Wenn der Abstand zu einem voraus‐ fahrenden Fahrzeug zu gering wird
oder Sie sich einem anderen Fahr‐
zeug zu schnell nähern, wird im Dri‐
ver Information Center das Kollisions‐ warnsymbol angezeigt. Gleichzeitig
ertönt ein Signalton.
Betätigen Sie das Bremspedal, wenn
es die Situation erfordert.
Einstellungen
Die Einstellungen können im Menü Auffahr-Warnung der Fahrzeugper‐
sonalisierung geändert werden
3 135.
Auffahrwarnsystem mit
Frontkamera
Mit Hilfe der Frontkamera in der
Windschutzscheibe erkennt das Auf‐
fahrwarnsystem Fahrzeuge direkt vor Ihnen (in derselben Spur) in einem
Abstand von bis zu 60 m.
Einschalten
Die Auffahrwarnung wird ab einer Ge‐
schwindigkeit von 40 km/h automa‐
tisch aktiviert, sofern sie nicht durch
Drücken von V deaktiviert wurde
(siehe unten).
Auswahl der Warnempfindlichkeit
Die Warnempfindlichkeit kann auf
„nah“, „mittel“ oder „weit“ eingestellt
werden.
V drücken; die aktuelle Einstellung
wird im Driver Information Center an‐ gezeigt. V erneut drücken, um die
Warnempfindlichkeit zu ändern.

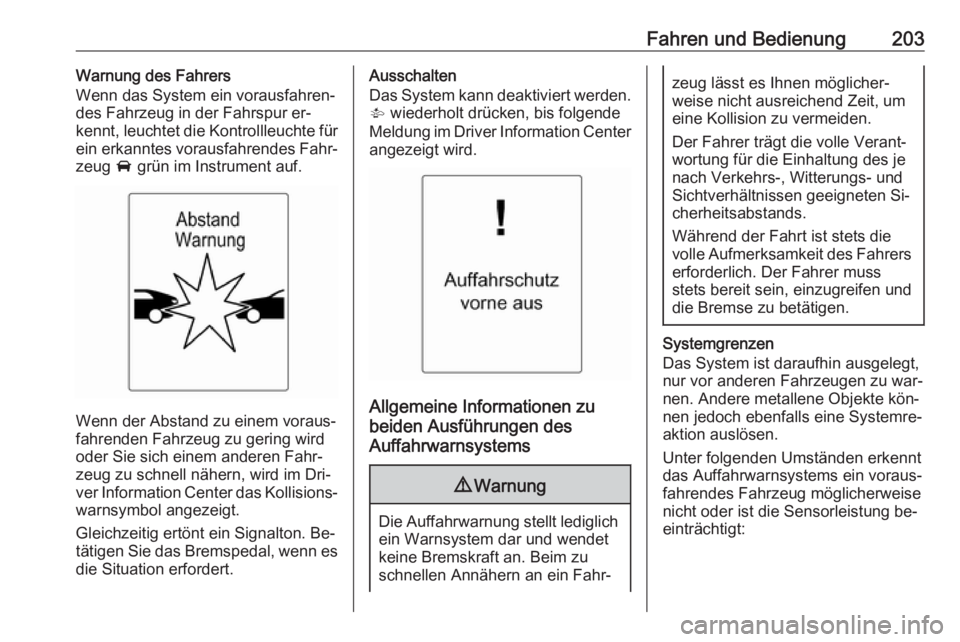

Fahren und Bedienung203Warnung des Fahrers
Wenn das System ein vorausfahren‐
des Fahrzeug in der Fahrspur er‐ kennt, leuchtet die Kontrollleuchte für
ein erkanntes vorausfahrendes Fahr‐
zeug A grün im Instrument auf.
Wenn der Abstand zu einem voraus‐
fahrenden Fahrzeug zu gering wird oder Sie sich einem anderen Fahr‐
zeug zu schnell nähern, wird im Dri‐
ver Information Center das Kollisions‐ warnsymbol angezeigt.
Gleichzeitig ertönt ein Signalton. Be‐
tätigen Sie das Bremspedal, wenn es die Situation erfordert.
Ausschalten
Das System kann deaktiviert werden.
V wiederholt drücken, bis folgende
Meldung im Driver Information Center angezeigt wird.
Allgemeine Informationen zu
beiden Ausführungen des
Auffahrwarnsystems
9 Warnung
Die Auffahrwarnung stellt lediglich
ein Warnsystem dar und wendet
keine Bremskraft an. Beim zu
schnellen Annähern an ein Fahr‐
zeug lässt es Ihnen möglicher‐
weise nicht ausreichend Zeit, um
eine Kollision zu vermeiden.
Der Fahrer trägt die volle Verant‐
wortung für die Einhaltung des je
nach Verkehrs-, Witterungs- und
Sichtverhältnissen geeigneten Si‐
cherheitsabstands.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, einzugreifen und
die Bremse zu betätigen.
Systemgrenzen
Das System ist daraufhin ausgelegt,
nur vor anderen Fahrzeugen zu war‐
nen. Andere metallene Objekte kön‐
nen jedoch ebenfalls eine Systemre‐
aktion auslösen.
Unter folgenden Umständen erkennt
das Auffahrwarnsystems ein voraus‐
fahrendes Fahrzeug möglicherweise
nicht oder ist die Sensorleistung be‐
einträchtigt:

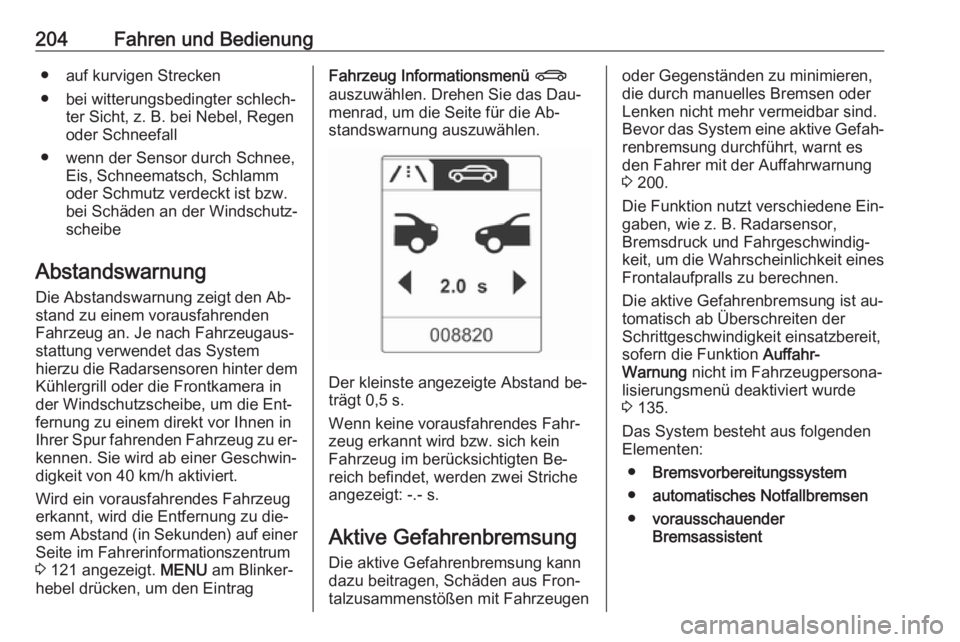

204Fahren und Bedienung● auf kurvigen Strecken
● bei witterungsbedingter schlech‐ ter Sicht, z. B. bei Nebel, Regen
oder Schneefall
● wenn der Sensor durch Schnee, Eis, Schneematsch, Schlamm
oder Schmutz verdeckt ist bzw.
bei Schäden an der Windschutz‐ scheibe
Abstandswarnung
Die Abstandswarnung zeigt den Ab‐
stand zu einem vorausfahrenden
Fahrzeug an. Je nach Fahrzeugaus‐
stattung verwendet das System
hierzu die Radarsensoren hinter dem Kühlergrill oder die Frontkamera inder Windschutzscheibe, um die Ent‐
fernung zu einem direkt vor Ihnen in
Ihrer Spur fahrenden Fahrzeug zu er‐ kennen. Sie wird ab einer Geschwin‐
digkeit von 40 km/h aktiviert.
Wird ein vorausfahrendes Fahrzeug
erkannt, wird die Entfernung zu die‐
sem Abstand (in Sekunden) auf einer
Seite im Fahrerinformationszentrum
3 121 angezeigt. MENU am Blinker‐
hebel drücken, um den EintragFahrzeug Informationsmenü X
auszuwählen. Drehen Sie das Dau‐
menrad, um die Seite für die Ab‐
standswarnung auszuwählen.
Der kleinste angezeigte Abstand be‐
trägt 0,5 s.
Wenn keine vorausfahrendes Fahr‐
zeug erkannt wird bzw. sich kein Fahrzeug im berücksichtigten Be‐reich befindet, werden zwei Striche
angezeigt: -.- s.
Aktive Gefahrenbremsung
Die aktive Gefahrenbremsung kann
dazu beitragen, Schäden aus Fron‐
talzusammenstößen mit Fahrzeugen
oder Gegenständen zu minimieren,
die durch manuelles Bremsen oder
Lenken nicht mehr vermeidbar sind.
Bevor das System eine aktive Gefah‐ renbremsung durchführt, warnt es
den Fahrer mit der Auffahrwarnung
3 200.
Die Funktion nutzt verschiedene Ein‐
gaben, wie z. B. Radarsensor,
Bremsdruck und Fahrgeschwindig‐
keit, um die Wahrscheinlichkeit eines
Frontalaufpralls zu berechnen.
Die aktive Gefahrenbremsung ist au‐
tomatisch ab Überschreiten der
Schrittgeschwindigkeit einsatzbereit,
sofern die Funktion Auffahr-
Warnung nicht im Fahrzeugpersona‐
lisierungsmenü deaktiviert wurde
3 135.
Das System besteht aus folgenden Elementen:
● Bremsvorbereitungssystem
● automatisches Notfallbremsen
● vorausschauender
Bremsassistent

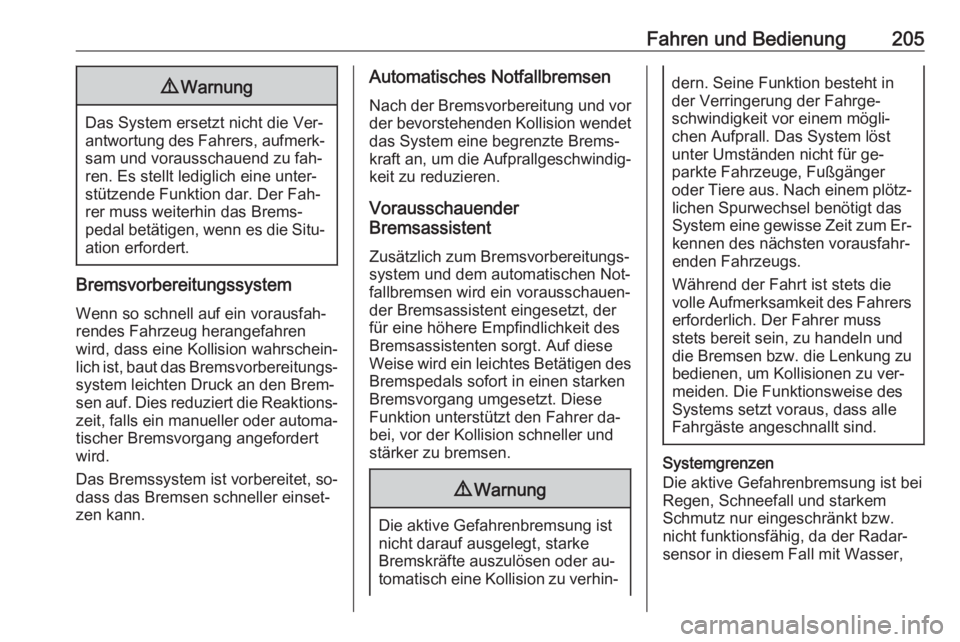

Fahren und Bedienung2059Warnung
Das System ersetzt nicht die Ver‐
antwortung des Fahrers, aufmerk‐ sam und vorausschauend zu fah‐
ren. Es stellt lediglich eine unter‐
stützende Funktion dar. Der Fah‐
rer muss weiterhin das Brems‐
pedal betätigen, wenn es die Situ‐ ation erfordert.
Bremsvorbereitungssystem
Wenn so schnell auf ein vorausfah‐
rendes Fahrzeug herangefahren
wird, dass eine Kollision wahrschein‐
lich ist, baut das Bremsvorbereitungs‐
system leichten Druck an den Brem‐
sen auf. Dies reduziert die Reaktions‐ zeit, falls ein manueller oder automa‐
tischer Bremsvorgang angefordert
wird.
Das Bremssystem ist vorbereitet, so‐ dass das Bremsen schneller einset‐
zen kann.
Automatisches Notfallbremsen
Nach der Bremsvorbereitung und vor
der bevorstehenden Kollision wendet das System eine begrenzte Brems‐
kraft an, um die Aufprallgeschwindig‐
keit zu reduzieren.
Vorausschauender
Bremsassistent
Zusätzlich zum Bremsvorbereitungs‐
system und dem automatischen Not‐
fallbremsen wird ein vorausschauen‐
der Bremsassistent eingesetzt, der
für eine höhere Empfindlichkeit des
Bremsassistenten sorgt. Auf diese
Weise wird ein leichtes Betätigen des
Bremspedals sofort in einen starken
Bremsvorgang umgesetzt. Diese
Funktion unterstützt den Fahrer da‐
bei, vor der Kollision schneller und
stärker zu bremsen.9 Warnung
Die aktive Gefahrenbremsung ist
nicht darauf ausgelegt, starke
Bremskräfte auszulösen oder au‐
tomatisch eine Kollision zu verhin‐
dern. Seine Funktion besteht in
der Verringerung der Fahrge‐
schwindigkeit vor einem mögli‐
chen Aufprall. Das System löst
unter Umständen nicht für ge‐
parkte Fahrzeuge, Fußgänger
oder Tiere aus. Nach einem plötz‐ lichen Spurwechsel benötigt das
System eine gewisse Zeit zum Er‐ kennen des nächsten vorausfahr‐
enden Fahrzeugs.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, zu handeln und
die Bremsen bzw. die Lenkung zu bedienen, um Kollisionen zu ver‐
meiden. Die Funktionsweise des
Systems setzt voraus, dass alle
Fahrgäste angeschnallt sind.
Systemgrenzen
Die aktive Gefahrenbremsung ist bei
Regen, Schneefall und starkem
Schmutz nur eingeschränkt bzw.
nicht funktionsfähig, da der Radar‐
sensor in diesem Fall mit Wasser,

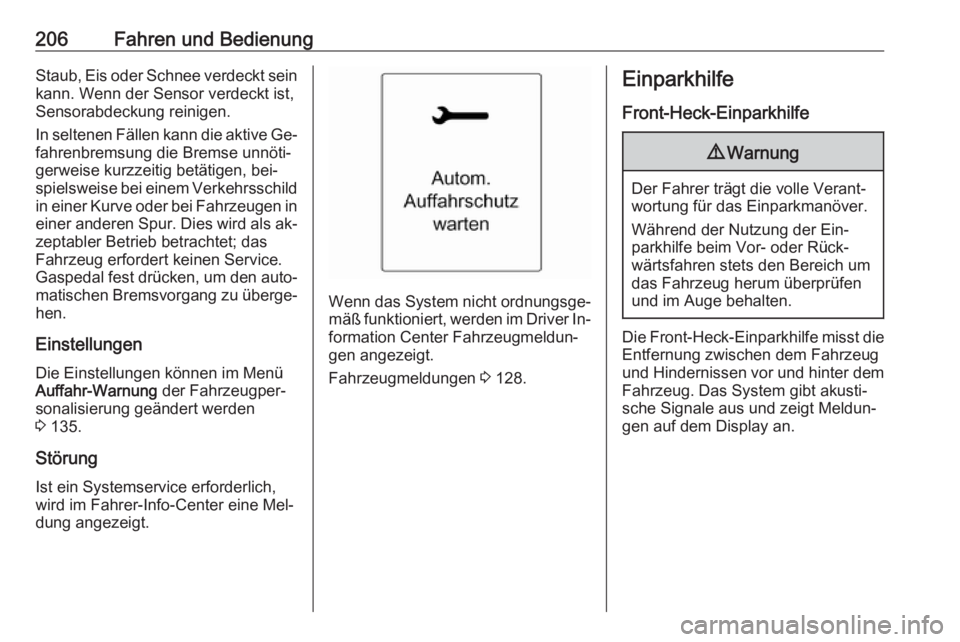

206Fahren und BedienungStaub, Eis oder Schnee verdeckt seinkann. Wenn der Sensor verdeckt ist,
Sensorabdeckung reinigen.
In seltenen Fällen kann die aktive Ge‐
fahrenbremsung die Bremse unnöti‐
gerweise kurzzeitig betätigen, bei‐
spielsweise bei einem Verkehrsschild
in einer Kurve oder bei Fahrzeugen in einer anderen Spur. Dies wird als ak‐
zeptabler Betrieb betrachtet; das
Fahrzeug erfordert keinen Service.
Gaspedal fest drücken, um den auto‐
matischen Bremsvorgang zu überge‐
hen.
Einstellungen
Die Einstellungen können im Menü
Auffahr-Warnung der Fahrzeugper‐
sonalisierung geändert werden
3 135.
Störung Ist ein Systemservice erforderlich,
wird im Fahrer-Info-Center eine Mel‐
dung angezeigt.
Wenn das System nicht ordnungsge‐ mäß funktioniert, werden im Driver In‐
formation Center Fahrzeugmeldun‐
gen angezeigt.
Fahrzeugmeldungen 3 128.
Einparkhilfe
Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der Ein‐
parkhilfe beim Vor- oder Rück‐
wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Das System gibt akusti‐
sche Signale aus und zeigt Meldun‐
gen auf dem Display an.

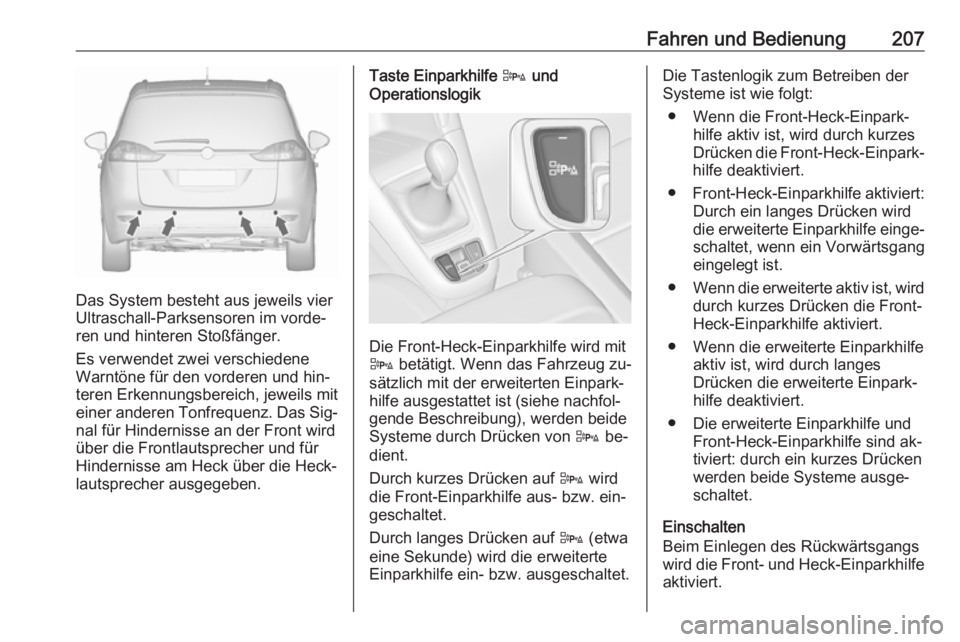

Fahren und Bedienung207
Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hin‐
teren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz. Das Sig‐
nal für Hindernisse an der Front wird
über die Frontlautsprecher und für
Hindernisse am Heck über die Heck‐
lautsprecher ausgegeben.
Taste Einparkhilfe D und
Operationslogik
Die Front-Heck-Einparkhilfe wird mit
D betätigt. Wenn das Fahrzeug zu‐
sätzlich mit der erweiterten Einpark‐
hilfe ausgestattet ist (siehe nachfol‐
gende Beschreibung), werden beide
Systeme durch Drücken von D be‐
dient.
Durch kurzes Drücken auf D wird
die Front-Einparkhilfe aus- bzw. ein‐
geschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.
Die Tastenlogik zum Betreiben der
Systeme ist wie folgt:
● Wenn die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐
hilfe deaktiviert.
● Front-Heck-Einparkhilfe aktiviert:
Durch ein langes Drücken wird
die erweiterte Einparkhilfe einge‐
schaltet, wenn ein Vorwärtsgang
eingelegt ist.
● Wenn die erweiterte aktiv ist, wird
durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
● Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes
Drücken die erweiterte Einpark‐
hilfe deaktiviert.
● Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind ak‐tiviert: durch ein kurzes Drücken
werden beide Systeme ausge‐
schaltet.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe
aktiviert.

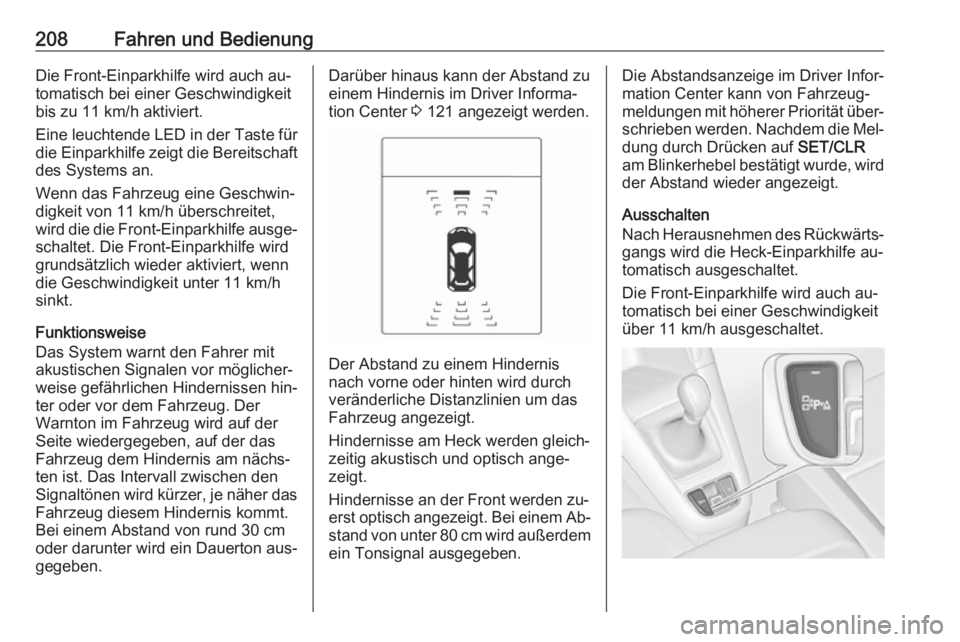

208Fahren und BedienungDie Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit
bis zu 11 km/h aktiviert.
Eine leuchtende LED in der Taste für die Einparkhilfe zeigt die Bereitschaft
des Systems an.
Wenn das Fahrzeug eine Geschwin‐
digkeit von 11 km/h überschreitet,
wird die die Front-Einparkhilfe ausge‐
schaltet. Die Front-Einparkhilfe wird
grundsätzlich wieder aktiviert, wenn
die Geschwindigkeit unter 11 km/h
sinkt.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter oder vor dem Fahrzeug. Der
Warnton im Fahrzeug wird auf der
Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton aus‐
gegeben.Darüber hinaus kann der Abstand zu
einem Hindernis im Driver Informa‐ tion Center 3 121 angezeigt werden.
Der Abstand zu einem Hindernis
nach vorne oder hinten wird durch
veränderliche Distanzlinien um das
Fahrzeug angezeigt.
Hindernisse am Heck werden gleich‐
zeitig akustisch und optisch ange‐
zeigt.
Hindernisse an der Front werden zu‐
erst optisch angezeigt. Bei einem Ab‐
stand von unter 80 cm wird außerdem
ein Tonsignal ausgegeben.
Die Abstandsanzeige im Driver Infor‐ mation Center kann von Fahrzeug‐
meldungen mit höherer Priorität über‐
schrieben werden. Nachdem die Mel‐ dung durch Drücken auf SET/CLR
am Blinkerhebel bestätigt wurde, wird
der Abstand wieder angezeigt.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird die Heck-Einparkhilfe au‐
tomatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit
über 11 km/h ausgeschaltet.
