Stauraum79

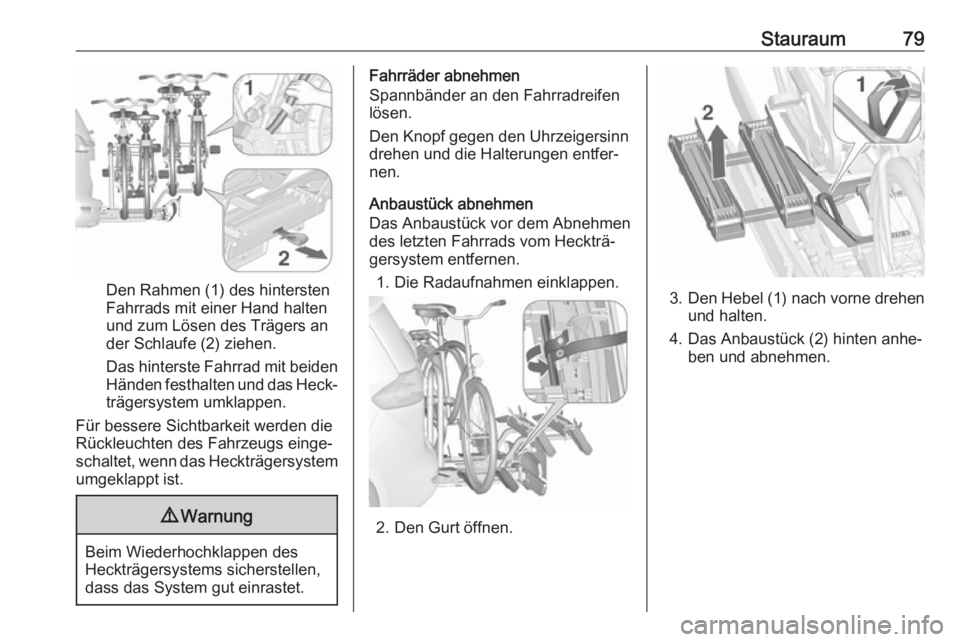

Den Rahmen (1) des hintersten
Fahrrads mit einer Hand halten
und zum Lösen des Trägers an
der Schlaufe (2) ziehen.
Das hinterste Fahrrad mit beiden
Händen festhalten und das Heck‐ trägersystem umklappen.
Für bessere Sichtbarkeit werden die
Rückleuchten des Fahrzeugs einge‐ schaltet, wenn das Heckträgersystem
umgeklappt ist.
9 Warnung
Beim Wiederhochklappen des
Heckträgersystems sicherstellen,
dass das System gut einrastet.
Fahrräder abnehmen
Spannbänder an den Fahrradreifen
lösen.
Den Knopf gegen den Uhrzeigersinn
drehen und die Halterungen entfer‐
nen.
Anbaustück abnehmen
Das Anbaustück vor dem Abnehmen
des letzten Fahrrads vom Heckträ‐
gersystem entfernen.
1. Die Radaufnahmen einklappen.
2. Den Gurt öffnen.
3. Den Hebel (1) nach vorne drehen
und halten.
4. Das Anbaustück (2) hinten anhe‐ ben und abnehmen.

80StauraumFahrradträger abmontieren
Die Halterungen wie abgebildet posi‐
tionieren.
Den Griff (1) nach vorne schwenken,
um den Träger zu lösen, und den Trä‐
ger (2) anheben.
Den Träger nach hinten klappen und
dann bis zum Anschlag nach vorne
drücken (1).
Den Träger hinten nach unten
drücken (2).
Radaufnahmen einklappen
Beide Radaufnahmen einklappen.Die Spannbänder ordnungsgemäß
verstauen.
Heckträgersystem entriegeln

Stauraum81Die beiden Spannhebel so weit wie
möglich nach innen schwenken.
Rückleuchten einklappen
Beide Rückleuchten nach innen
schwenken.
Nummernschildhalter einklappen
Den Nummernschildhalter anheben
und nach vorne klappen.
Heckträgersystem einfahrenAchtung
Sicherstellen, dass alle ausklapp‐
baren Teile wie etwa Radaufnah‐
men und Halterungen ordnungs‐
gemäß verstaut sind. Andernfalls
könnte das Heckträgersystem
beim Einfahren beschädigt wer‐ den.
Entriegelungshebel nach oben
drücken und halten. Das Heckträger‐
system leicht anheben und bis zum
Einrasten in den Stoßfänger drücken.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.
9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.
Laderaum
Die Sitze der dritten Sitzreihe können einzeln umgeklappt und im Fahrzeug‐ boden versenkt werden. Die Sitzrü‐
ckenlehnen der zweiten Sitzreihe können einzeln nach vorne geklappt
werden. Zusätzlich kann die Rücken‐
lehne des Beifahrersitzes umge‐
klappt werden.
Durch das Umklappen sämtlicher
Rücksitze mit Rückenlehnen und der
Rückenlehne des Beifahrersitzes ent‐
steht eine vollkommen flache Lade‐
fläche. Je nach Platzbedarf im Lade‐
raum können auch einzelne Sitze
oder Rückenlehnen umgeklappt wer‐
den.
Bodenabdeckung 3 87.

82Stauraum9Warnung
Beim Verstellen bzw. Umklappen
der Sitze und Rückenlehnen da‐
rauf achten, dass Hände und
Füße nicht im Bereich der beweg‐ lichen Teile sind.
Verstauen Sie keine Gegenstände unter den Sitzen.
Nur mit eingerasteten Sitzen und
Rückenlehnen fahren.
Achtung
Vor dem Aufrichten oder Umklap‐
pen der Sitze müssen stets alle
Komponenten von den Seitenleis‐ ten und Verzurrösen entfernt wer‐den.
Die Verzurrösen müssen sich in
der verstauten Position befinden.
Umklappen der Sitze der dritten
Sitzreihe
● Kopfstützen durch Betätigen der Rastfedern senken 3 36.
● Gurtzunge der beiden Sicher‐
heitsgurte in die am Gurt ange‐
brachte Tasche einführen.
● An der unteren Schlaufe ziehen und gleichzeitig die Rückenlehnenach vorne schwenken, bis der
Sitz im Fahrzeugboden versenkt
ist.
● Je nach Bedarf Bodenschutz‐ matte 3 87 und Laderaumab‐
deckung 3 85 anbringen.
Sitze aufrichten
Den Sitz durch Ziehen an der
Schlaufe oben am Sitz aufrichten, bis
er in der aufgestellten Position ein‐
rastet.

Stauraum83Umklappen der Rückenlehnen
der zweiten Sitzreihe
● Laderaumabdeckung gegebe‐ nenfalls ausbauen 3 85.
● Kopfstützen durch Betätigen der Rastfedern senken 3 36.
● Den Beifahrersitz so verschie‐ ben, dass er nicht die Kopfstüt‐
zen der umgeklappten Rücken‐
lehnen berührt.
● An der Schlaufe ziehen und die Rückenlehne auf die Sitzfläche
klappen.
Achtung
● Die äußeren Rückenlehnen nicht umklappen, wenn die
Sitze in der Komfortposition
sind 3 44.
● Nicht am Freigabehebel für die Komforteinstiegsfunktion zie‐
hen, wenn die Rückenlehne
umgeklappt ist.
Dabei könnten die Sitze beschä‐
digt werden.
● Alternativ kann die Rückenlehne durch Ziehen an der Schlaufe
auch in die senkrechte Stellung
gebracht werden, um den Lade‐
raum besser ausnutzen zu kön‐
nen.
9 Warnung
Die senkrechte Position der
Rückenlehnen nur zur Optimie‐
rung des Laderaums nutzen, nicht als Sitzposition.
Aufrichten der Rückenlehne
Die Rückenlehne in die senkrechte
Position heben. Die Neigung durch
Ziehen an der Schlaufe einstellen.
Sicherstellen, dass alle Teile korrekt
an ihrer Position eingerastet sind.
9 Warnung
Das Fahrzeug erst dann in Fahrt
versetzen, wenn die Sitzlehnen si‐ cher eingerastet sind. Ansonsten
besteht bei einer Notbremsung

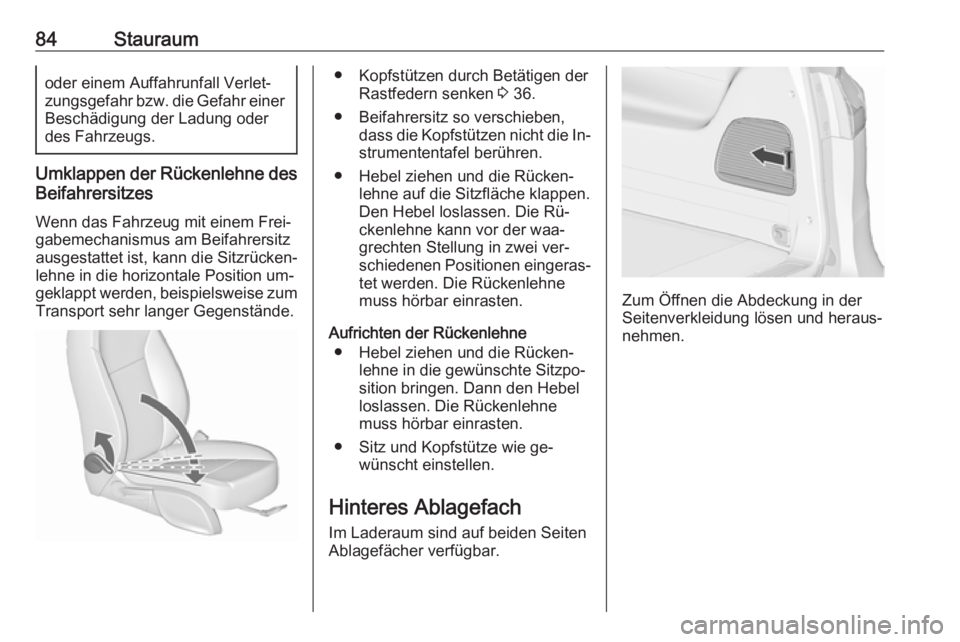

84Stauraumoder einem Auffahrunfall Verlet‐
zungsgefahr bzw. die Gefahr einer Beschädigung der Ladung oder
des Fahrzeugs.
Umklappen der Rückenlehne des
Beifahrersitzes
Wenn das Fahrzeug mit einem Frei‐
gabemechanismus am Beifahrersitz
ausgestattet ist, kann die Sitzrücken‐
lehne in die horizontale Position um‐
geklappt werden, beispielsweise zum
Transport sehr langer Gegenstände.
● Kopfstützen durch Betätigen der Rastfedern senken 3 36.
● Beifahrersitz so verschieben, dass die Kopfstützen nicht die In‐strumententafel berühren.
● Hebel ziehen und die Rücken‐ lehne auf die Sitzfläche klappen.
Den Hebel loslassen. Die Rü‐
ckenlehne kann vor der waa‐
grechten Stellung in zwei ver‐
schiedenen Positionen eingeras‐
tet werden. Die Rückenlehne
muss hörbar einrasten.
Aufrichten der Rückenlehne ● Hebel ziehen und die Rücken‐ lehne in die gewünschte Sitzpo‐
sition bringen. Dann den Hebel
loslassen. Die Rückenlehne
muss hörbar einrasten.
● Sitz und Kopfstütze wie ge‐ wünscht einstellen.
Hinteres Ablagefach
Im Laderaum sind auf beiden Seiten
Ablagefächer verfügbar.
Zum Öffnen die Abdeckung in der
Seitenverkleidung lösen und heraus‐
nehmen.

Stauraum85Stauraum unter der
Bodenabdeckung
Bei Fahrzeugen ohne dritte Sitzreihe
befinden sich unter der Bodenabde‐
ckung Staufächer. Zum Öffnen die
Abdeckung anheben.
Laderaumabdeckung
Keine schweren oder scharfkantigen
Gegenstände auf die Laderaumabde‐ ckung legen.
Vor dem Bedienen der Laderaumab‐deckung die Gurtzungen der beiden
Sicherheitsgurte in die am Gurt ange‐ brachte Tasche einführen.
Schließen
Die Laderaumabdeckung am Griff
nach hinten ziehen und in die seitli‐
chen Halterungen einhängen.

86StauraumÖffnen
Laderaumabdeckung aus den seitli‐
chen Halterungen nehmen. Den Griff
halten und die Laderaumabdeckung
führen, bis sie vollständig aufgerollt
ist.
Ausbau
Laderaumabdeckung öffnen.
Entriegelungshebel nach oben zie‐
hen und halten. Die Laderaumabde‐
ckung rechts anheben und aus den
Aufnahmen nehmen.
Verstauen im Laderaum Die Laderaumabdeckung im Stau‐
raum im Fahrzeugboden verstauen,
wenn sie nicht verwendet wird.
Abdeckung des Staufachs vor der
Hecktür öffnen.
Die Laderaum entfernen und so dre‐
hen, dass der Freigabehebel nach
links zeigt.
Das Gehäuse so positionieren, dass
die Oberseite nach vorn und der Teil
mit dem Griff nach oben zeigt.
Die Laderaumabdeckung in die Öff‐
nung rechts im Laderaum (1) einset‐
zen und drehen, bis der Griff flach auf
dem Gehäuse (2) liegt.

Stauraum87
Die Laderaumabdeckung mit dem
Klettband im Staufach sichern.
Einbau
Die Laderaumabdeckung links in die
Aufnahme einsetzen, den Entriege‐
lungshebel nach oben ziehen und
halten und die Laderaumabdeckung
rechts einsetzen und einrasten.
Bodenabdeckung
Bei Fahrzeugen ohne dritte Sitzreihe
befinden sich unter der Bodenabde‐
ckung Staufächer. Zum Öffnen die
Abdeckung anheben und aufrecht
hinter die Rücksitze klappen.
Bodenschutzmatte Die Bodenschutzmatte wird als Ab‐
deckung und Schutz für den Lade‐
raum verwendet, wenn alle bzw. ein‐
zelne Sitze/Rückenlehnen umge‐
klappt werden.
Durch Zusammen- bzw. Auseinan‐
derfalten der Matte sind verschiedene
Anwendungen möglich.
Die Bodenschutzmatte ist in zwei
Ausführungen erhältlich:
● Standardbodenschutzmatte : für
den Bereich zwischen Hecktür
und zweiter Sitzreihe, wenn die
dritte Sitzreihe komplett bzw. teil‐ weise umgeklappt ist.
● Flex-Cover-Bodenschutzmatte :
doppelt so groß wie die Stan‐
dardbodenschutzmatte. Besteht
aus zwei Teilen, die mit einem
Reißverschluss verbunden wer‐ den. Die Flex-Cover-Boden‐
schutzmatte deckt den Lade‐
raum vollständig ab, wenn alle
oder einzelne Sitze der dritten
und zweiten Sitzreihe umge‐
klappt sind.
Die Schutzmatte kann längs in
4 Teile (Standard) bzw. 8 Teile (Flex-
Cover, mit Reißverschluss) und quer
in 4 Teile gefaltet werden.

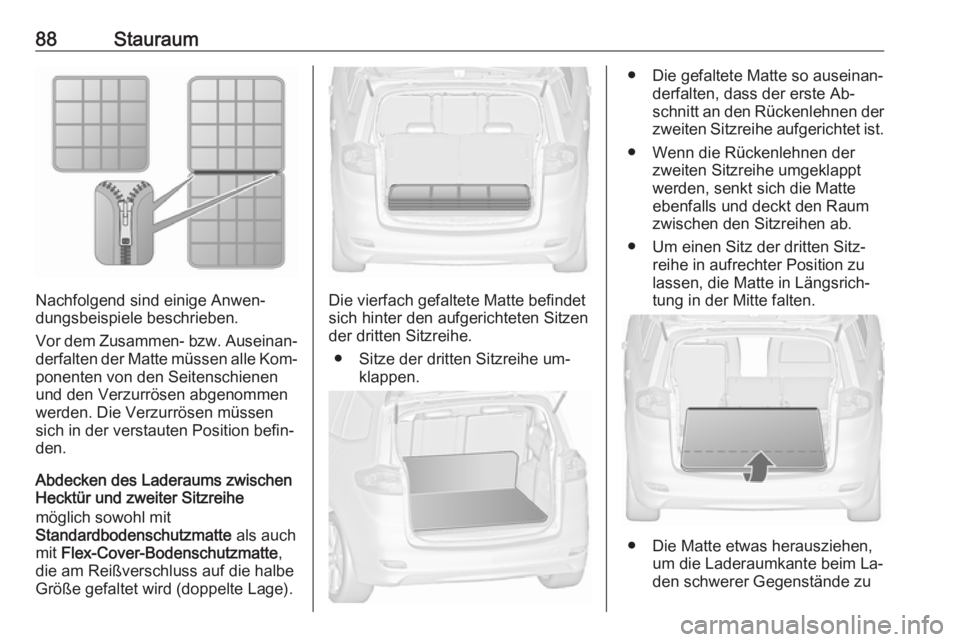

88Stauraum
Nachfolgend sind einige Anwen‐
dungsbeispiele beschrieben.
Vor dem Zusammen- bzw. Auseinan‐
derfalten der Matte müssen alle Kom‐ ponenten von den Seitenschienen
und den Verzurrösen abgenommen
werden. Die Verzurrösen müssen
sich in der verstauten Position befin‐
den.
Abdecken des Laderaums zwischen
Hecktür und zweiter Sitzreihe
möglich sowohl mit
Standardbodenschutzmatte als auch
mit Flex-Cover-Bodenschutzmatte ,
die am Reißverschluss auf die halbe
Größe gefaltet wird (doppelte Lage).Die vierfach gefaltete Matte befindet
sich hinter den aufgerichteten Sitzen
der dritten Sitzreihe.
● Sitze der dritten Sitzreihe um‐ klappen.
● Die gefaltete Matte so auseinan‐derfalten, dass der erste Ab‐schnitt an den Rückenlehnen der zweiten Sitzreihe aufgerichtet ist.
● Wenn die Rückenlehnen der zweiten Sitzreihe umgeklappt
werden, senkt sich die Matte
ebenfalls und deckt den Raum
zwischen den Sitzreihen ab.
● Um einen Sitz der dritten Sitz‐ reihe in aufrechter Position zu
lassen, die Matte in Längsrich‐
tung in der Mitte falten.
● Die Matte etwas herausziehen, um die Laderaumkante beim La‐
den schwerer Gegenstände zu
