OPEL ZAFIRA C 2016.5 Betriebsanleitung (in German)

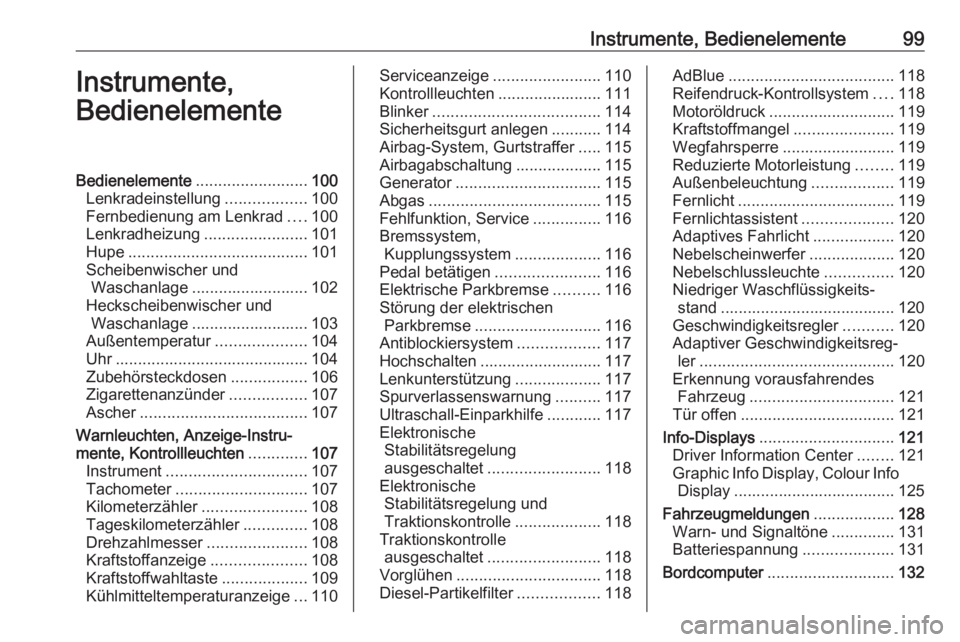

Instrumente, Bedienelemente99Instrumente,
BedienelementeBedienelemente .........................100
Lenkradeinstellung ..................100
Fernbedienung am Lenkrad ....100
Lenkradheizung .......................101
Hupe ........................................ 101
Scheibenwischer und Waschanlage .......................... 102
Heckscheibenwischer und Waschanlage .......................... 103
Außentemperatur ....................104
Uhr ........................................... 104
Zubehörsteckdosen .................106
Zigarettenanzünder .................107
Ascher ..................................... 107
Warnleuchten, Anzeige-Instru‐ mente, Kontrollleuchten .............107
Instrument ............................... 107
Tachometer ............................. 107
Kilometerzähler .......................108
Tageskilometerzähler ..............108
Drehzahlmesser ......................108
Kraftstoffanzeige .....................108
Kraftstoffwahltaste ...................109
Kühlmitteltemperaturanzeige ...110Serviceanzeige ........................110
Kontrollleuchten .......................111
Blinker ..................................... 114
Sicherheitsgurt anlegen ...........114
Airbag-System, Gurtstraffer .....115
Airbagabschaltung ...................115
Generator ................................ 115
Abgas ...................................... 115
Fehlfunktion, Service ...............116
Bremssystem, Kupplungssystem ...................116
Pedal betätigen .......................116
Elektrische Parkbremse ..........116
Störung der elektrischen Parkbremse ............................ 116
Antiblockiersystem ..................117
Hochschalten ........................... 117
Lenkunterstützung ...................117
Spurverlassenswarnung ..........117
Ultraschall-Einparkhilfe ............117
Elektronische Stabilitätsregelung
ausgeschaltet ......................... 118
Elektronische Stabilitätsregelung und
Traktionskontrolle ...................118
Traktionskontrolle ausgeschaltet ......................... 118
Vorglühen ................................ 118
Diesel-Partikelfilter ..................118AdBlue..................................... 118
Reifendruck-Kontrollsystem ....118
Motoröldruck ............................ 119
Kraftstoffmangel ......................119
Wegfahrsperre ......................... 119
Reduzierte Motorleistung ........119
Außenbeleuchtung ..................119
Fernlicht ................................... 119
Fernlichtassistent ....................120
Adaptives Fahrlicht ..................120
Nebelscheinwerfer ...................120
Nebelschlussleuchte ...............120
Niedriger Waschflüssigkeits‐ stand ....................................... 120
Geschwindigkeitsregler ...........120
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 120
Erkennung vorausfahrendes Fahrzeug ................................ 121
Tür offen .................................. 121
Info-Displays .............................. 121
Driver Information Center ........121
Graphic Info Display, Colour Info Display .................................... 125
Fahrzeugmeldungen ..................128
Warn- und Signaltöne ..............131
Batteriespannung ....................131
Bordcomputer ............................ 132

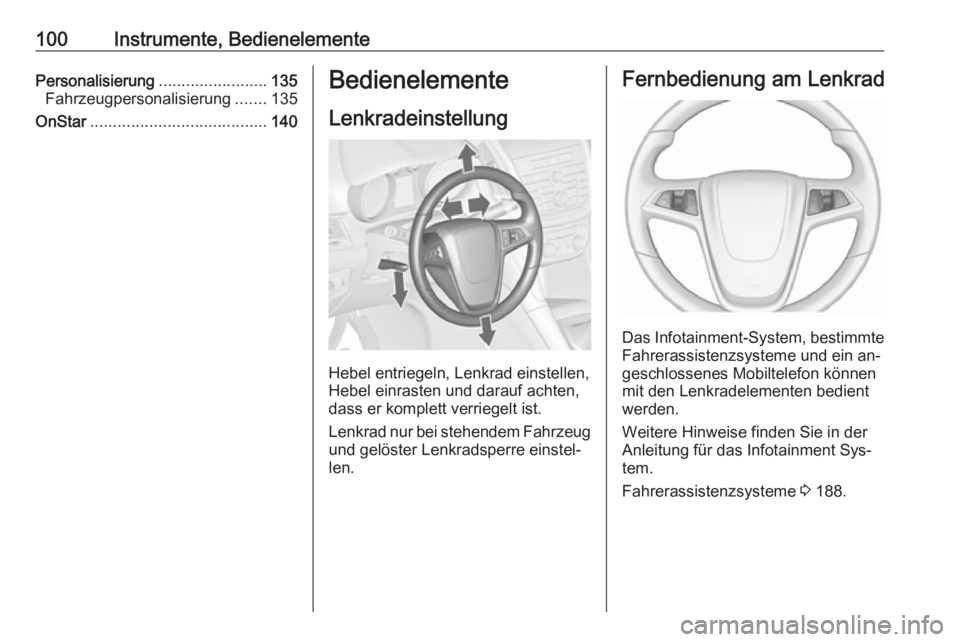

100Instrumente, BedienelementePersonalisierung........................135
Fahrzeugpersonalisierung .......135
OnStar ....................................... 140Bedienelemente
Lenkradeinstellung
Hebel entriegeln, Lenkrad einstellen,
Hebel einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Das Infotainment-System, bestimmte Fahrerassistenzsysteme und ein an‐
geschlossenes Mobiltelefon können
mit den Lenkradelementen bedient
werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment Sys‐
tem.
Fahrerassistenzsysteme 3 188.

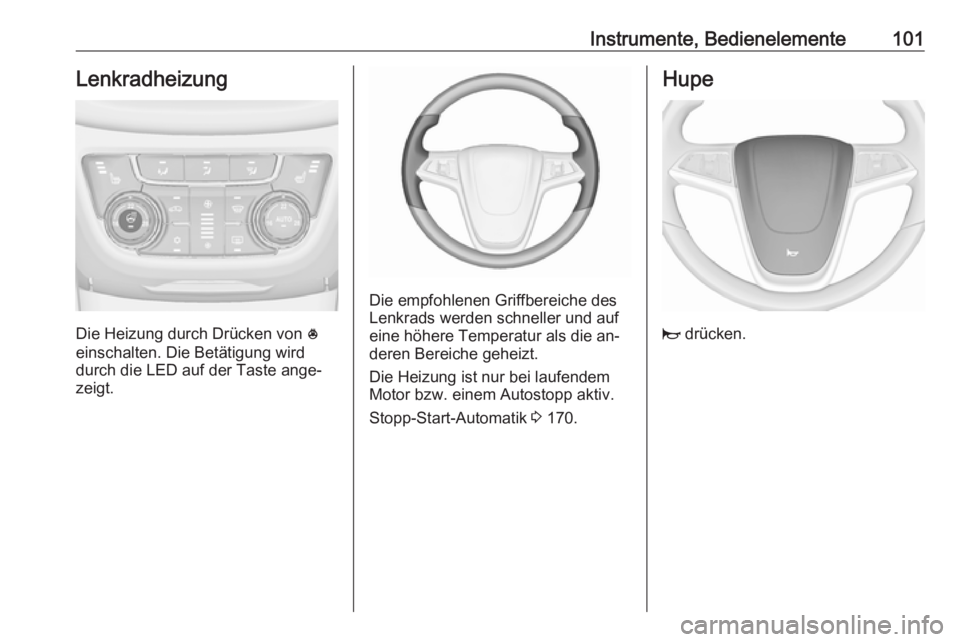

Instrumente, Bedienelemente101Lenkradheizung
Die Heizung durch Drücken von *
einschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.
Die empfohlenen Griffbereiche des
Lenkrads werden schneller und auf
eine höhere Temperatur als die an‐
deren Bereiche geheizt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 170.
Hupe
j drücken.

102Instrumente, BedienelementeScheibenwischer undWaschanlage
ScheibenwischerHI:schnellLO:langsamINT:Intervallschaltung bzw. auto‐
matisches Wischen mit
RegensensorOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den He‐
bel nach unten auf die Position 1x
drücken.
Nicht bei vereisten Scheiben ein‐
schalten.
In Waschanlagen ausschalten.
Einstellbares Wischintervall
Wischerhebel in Position INT.
Zum Anpassen des gewünschten
Wischintervalls Einstellrädchen dre‐
hen:
kurzes Intervall:Einstellrädchen
nach oben drehenlanges Intervall:Einstellrädchen
nach unten drehenWischautomatik mit RegensensorINT:Wischautomatik mit Regen‐
sensor
Der Regensensor erkennt die Was‐ sermenge auf der Windschutz‐
scheibe und steuert automatisch die Frequenz des Scheibenwischers.
Bei einer Wischfrequenz über
20 Sekunden bewegt sich der Wi‐
scherarm leicht nach unten in die Ru‐
hestellung.

Instrumente, Bedienelemente103Einstellbare Empfindlichkeit des
Regensensors
Zum Anpassen der Empfindlichkeit
Einstellrädchen drehen:
geringe
Empfindlichkeit:Einstellrädchen
nach unten drehenhohe Empfind‐
lichkeit:Einstellrädchen
nach oben drehen
Sensor frei von Staub, Schmutz und
Eis halten.
Scheibenwaschanlage und
Scheinwerferwaschanlage
Hebel ziehen. Waschflüssigkeit
spritzt auf die Windschutzscheibe
und der Wischer wird für einige
Wischbewegungen eingeschaltet.
Bei eingeschalteten Scheinwerfern
wird außerdem Waschflüssigkeit auf
die Scheinwerfer gespritzt, sofern der Hebel lang genug gezogen wird. Da‐
nach ist die Scheinwerferwaschan‐ lage für 5 Waschzyklen bzw. bis zum
Aus- und Wiedereinschalten des Mo‐
tors oder der Scheinwerfer inaktiv.
Heckscheibenwischer undWaschanlage

104Instrumente, BedienelementeZur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:obere Stellung:Dauerbetriebuntere Stellung:IntervallbetriebMittelstellung:Aus
Hebel drücken. Waschflüssigkeit
spritzt auf die Heckscheibe und der
Wischer wird für einige Wischbewe‐
gungen eingeschaltet.
Nicht bei vereister Heckscheibe ein‐
schalten.
In Waschanlagen ausschalten.
Der Heckscheibenwischer schaltet
sich bei eingeschaltetem Scheiben‐
wischer und Einlegen des Rückwärts‐
gangs automatisch ein.
Die Aktivierung bzw. Deaktivierung
dieser Funktion kann im Menü „Sys‐
temeinstellungen“ im Info-Display ge‐
ändert werden.
Fahrzeugpersonalisierung 3 135.
Bei zu niedrigem Flüssigkeitsstand wird die Heckscheiben-Waschanlage
ausgeschaltet.
Außentemperatur
Ein Temperaturabfall wird sofort an‐
gezeigt, ein Temperaturanstieg mit
Verzögerung.
Wenn die Außentemperatur unter
3 °C sinkt, wird im Driver Information
Center mit Uplevel-Kombi-Display eine Warnmeldung angezeigt.
9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Uhrzeit und Datum werden im
Info Display angezeigt.

Instrumente, Bedienelemente105Uhrzeit und Datum einstellenCD 400plus/CD 400/CD 300
Auf CONFIG drücken. Es wird das
Menü Einstellungen angezeigt.
Uhrzeit & Datum wählen.
Wählbare Einstellungsoptionen:
● Zeit einstellen: Ändert die auf
dem Display angezeigte Uhrzeit.
● Datum einstellen: Ändert das auf
dem Display angezeigte Datum.
● Zeitformat einstellen Ändert die
Anzeige der Stunden zwischen
12 h und 24 h.
●Datumsformat einstellen : Ändert
die Anzeige des Datums zwi‐
schen MM/TT/JJJJ und
TT.MM.JJJJ .
● RDS-Zeit-Synchronisation : Das
RDS-Signal der meisten UKW-
Sender stellt automatisch die
Uhrzeit ein. Die RDS-Zeitsyn‐
chronisation kann einige Minuten
dauern. Einige Sender strahlen
kein korrektes Zeitsignal aus. In solchen Fällen ist es empfohlen,
die automatische Zeitsynchroni‐
sation auszuschalten.
Fahrzeugpersonalisierung 3 135.
Uhrzeit und Datum einstellen
Navi 950/Navi 650/CD 600
Auf CONFIG drücken und den Datum
und Uhrzeit -Menüpunkt zur Anzeige
des entsprechenden Untermenüs an‐
wählen.
Hinweis
Ist RDS-Zeit-Synchronisation akti‐
viert, werden Uhrzeit und Datum au‐ tomatisch vom System eingestellt.
Siehe Handbuch Infotainment für
weitere Informationen.
Uhrzeit einstellen
Zum Einstellen der Uhrzeit die Menü‐ option Zeit einstellen auswählen.
Multifunktionsknopf drehen, um die
erste Einstellung zu ändern.
Den Multifunktionsknopf drücken, um
die Eingabe zu bestätigen. Der far‐
bige Hintergrund wechselt zur nächs‐ ten Einstellung.
Alle Systemeinstellungen anpassen.

106Instrumente, BedienelementeDatum einstellen
Zum Einstellen der Uhrzeit die Menü‐ option Datum einstellen auswählen.
Multifunktionsknopf drehen, um die erste Einstellung zu ändern.
Den Multifunktionsknopf drücken, um die Eingabe zu bestätigen. Der far‐
bige Hintergrund wechselt zur nächs‐
ten Einstellung.
Alle Systemeinstellungen anpassen.
Uhrzeitformat
Mit Zeitformat einstellen das ge‐
wünschte Zeitformat auswählen. 12
Stunden oder 24 Stunden aktivieren.
Fahrzeugpersonalisierung 3 135.Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose be‐
findet sich in der vorderen Konsole.
Die Abdeckung nach unten klappen.
Weitere 12-Volt-Zubehörsteckdose
befinden sich in der hinteren Konsole
und an der linken Seitenwand im La‐
deraum.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung sind die
Zubehörsteckdosen deaktiviert. Auch bei niedriger Spannung der Fahr‐
zeugbatterie werden die Zubehörs‐
teckdosen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.

Instrumente, Bedienelemente107Kein Strom abgebendes Zubehör wie
z. B. Ladegeräte oder Batterien an‐
schließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 170.
Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der vorderen Konsole. Die Abde‐
ckung nach unten klappen.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
AscherAchtung
Nur für Asche, nicht für brennbare Abfälle.
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.

108Instrumente, BedienelementeKilometerzähler
Anzeige der gefahrenen Entfernung
in km in der unteren Zeile.
Tageskilometerzähler
Anzeige der gezählten Kilometer seit
Nullstellung in der oberen Zeile.
Zum Zurücksetzen SET/CLR auf dem
Blinkerhebel einige Sekunden lang
drücken 3 121.
Einige Ausführungen verfügen zwi‐
schen dem Tachometer und dem Dri‐ ver Information Center über eine
Taste zum Zurücksetzen: Die Taste
bei eingeschalteter Zündung einige
Sekunden lang gedrückt halten, um
die Werte zurückzusetzen.
Der Tageskilometerzähler zählt bis
maximal 2000 km und kehrt dann zu
0 zurück.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Anzeige von Kraftstofffüllstand bzw.
Gasdruck im Tank je nach Betriebs‐ art.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.
