OPEL ZAFIRA C 2016.5 Instruksjonsbok
Manufacturer: OPEL, Model Year: 2016.5, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2016.5Pages: 301, PDF Size: 9.24 MB
Page 21 of 301

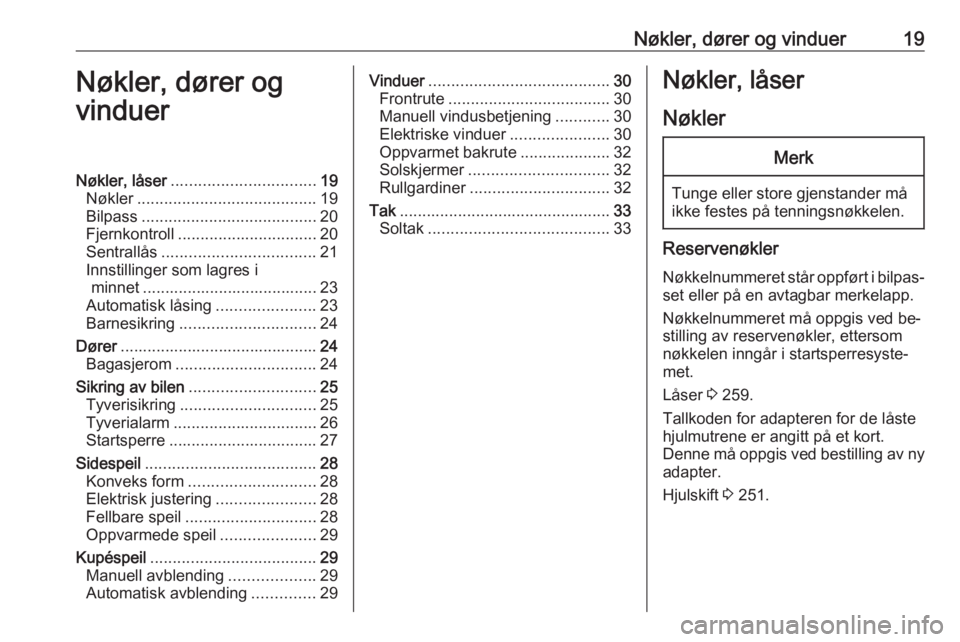

Nøkler, dører og vinduer19Nøkler, dører og
vinduerNøkler, låser ................................ 19
Nøkler ........................................ 19
Bilpass ....................................... 20
Fjernkontroll ............................... 20
Sentrallås .................................. 21
Innstillinger som lagres i minnet ....................................... 23
Automatisk låsing ......................23
Barnesikring .............................. 24
Dører ............................................ 24
Bagasjerom ............................... 24
Sikring av bilen ............................ 25
Tyverisikring .............................. 25
Tyverialarm ................................ 26
Startsperre ................................. 27
Sidespeil ...................................... 28
Konveks form ............................ 28
Elektrisk justering ......................28
Fellbare speil ............................. 28
Oppvarmede speil .....................29
Kupéspeil ..................................... 29
Manuell avblending ...................29
Automatisk avblending ..............29Vinduer........................................ 30
Frontrute .................................... 30
Manuell vindusbetjening ............30
Elektriske vinduer ......................30
Oppvarmet bakrute ....................32
Solskjermer ............................... 32
Rullgardiner ............................... 32
Tak ............................................... 33
Soltak ........................................ 33Nøkler, låser
NøklerMerk
Tunge eller store gjenstander må
ikke festes på tenningsnøkkelen.
Reservenøkler
Nøkkelnummeret står oppført i bilpas‐
set eller på en avtagbar merkelapp.
Nøkkelnummeret må oppgis ved be‐
stilling av reservenøkler, ettersom
nøkkelen inngår i startsperresyste‐
met.
Låser 3 259.
Tallkoden for adapteren for de låste
hjulmutrene er angitt på et kort.
Denne må oppgis ved bestilling av ny
adapter.
Hjulskift 3 251.
Page 22 of 301

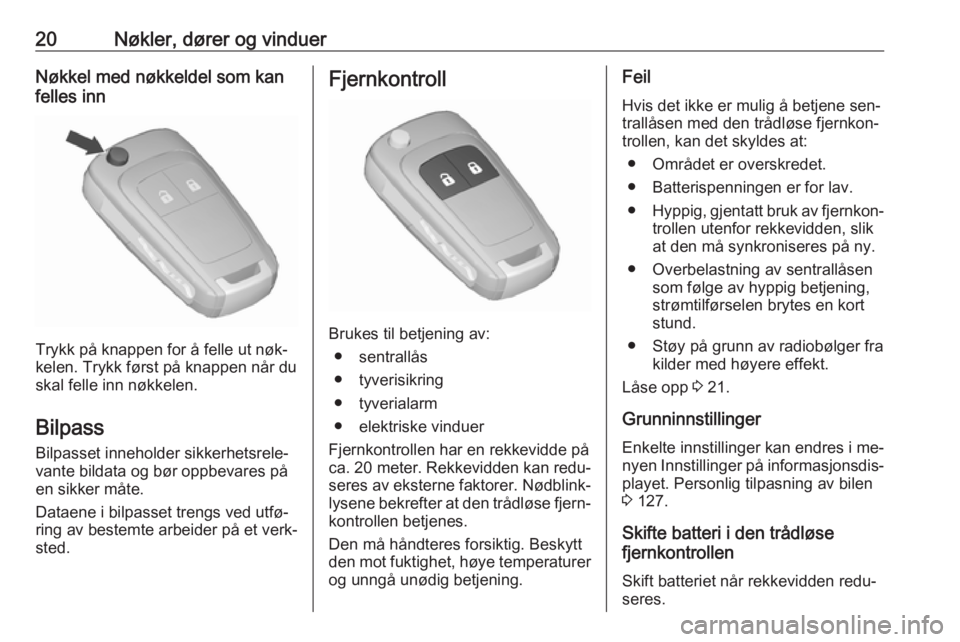

20Nøkler, dører og vinduerNøkkel med nøkkeldel som kan
felles inn
Trykk på knappen for å felle ut nøk‐
kelen. Trykk først på knappen når du skal felle inn nøkkelen.
Bilpass
Bilpasset inneholder sikkerhetsrele‐
vante bildata og bør oppbevares på
en sikker måte.
Dataene i bilpasset trengs ved utfø‐
ring av bestemte arbeider på et verk‐
sted.
Fjernkontroll
Brukes til betjening av:
● sentrallås
● tyverisikring
● tyverialarm
● elektriske vinduer
Fjernkontrollen har en rekkevidde på ca. 20 meter . Rekkevidden kan redu‐
seres av eksterne faktorer. Nødblink‐
lysene bekrefter at den trådløse fjern‐
kontrollen betjenes.
Den må håndteres forsiktig. Beskytt
den mot fuktighet, høye temperaturer og unngå unødig betjening.
Feil
Hvis det ikke er mulig å betjene sen‐
trallåsen med den trådløse fjernkon‐
trollen, kan det skyldes at:
● Området er overskredet.
● Batterispenningen er for lav.
● Hyppig, gjentatt bruk av fjernkon‐
trollen utenfor rekkevidden, slik
at den må synkroniseres på ny.
● Overbelastning av sentrallåsen som følge av hyppig betjening,
strømtilførselen brytes en kort
stund.
● Støy på grunn av radiobølger fra kilder med høyere effekt.
Låse opp 3 21.
Grunninnstillinger Enkelte innstillinger kan endres i me‐
nyen Innstillinger på informasjonsdis‐
playet. Personlig tilpasning av bilen
3 127.
Skifte batteri i den trådløse
fjernkontrollen
Skift batteriet når rekkevidden redu‐
seres.
Page 23 of 301

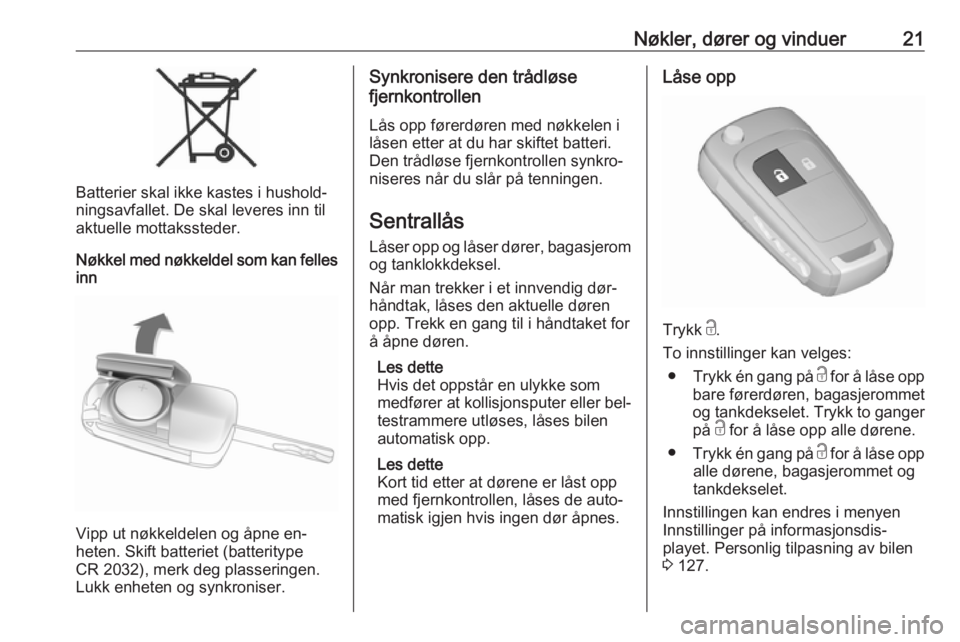

Nøkler, dører og vinduer21
Batterier skal ikke kastes i hushold‐
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Nøkkel med nøkkeldel som kan felles inn
Vipp ut nøkkeldelen og åpne en‐
heten. Skift batteriet (batteritype
CR 2032), merk deg plasseringen.
Lukk enheten og synkroniser.
Synkronisere den trådløse
fjernkontrollen
Lås opp førerdøren med nøkkelen i
låsen etter at du har skiftet batteri.
Den trådløse fjernkontrollen synkro‐
niseres når du slår på tenningen.
Sentrallås
Låser opp og låser dører, bagasjerom
og tanklokkdeksel.
Når man trekker i et innvendig dør‐
håndtak, låses den aktuelle døren
opp. Trekk en gang til i håndtaket for
å åpne døren.
Les dette
Hvis det oppstår en ulykke som
medfører at kollisjonsputer eller bel‐
testrammere utløses, låses bilen
automatisk opp.
Les dette
Kort tid etter at dørene er låst opp
med fjernkontrollen, låses de auto‐
matisk igjen hvis ingen dør åpnes.Låse opp
Trykk c.
To innstillinger kan velges: ● Trykk én gang på c for å låse opp
bare førerdøren, bagasjerommet
og tankdekselet. Trykk to ganger
på c for å låse opp alle dørene.
● Trykk én gang på c for å låse opp
alle dørene, bagasjerommet og
tankdekselet.
Innstillingen kan endres i menyen
Innstillinger på informasjonsdis‐
playet. Personlig tilpasning av bilen
3 127.
Page 24 of 301

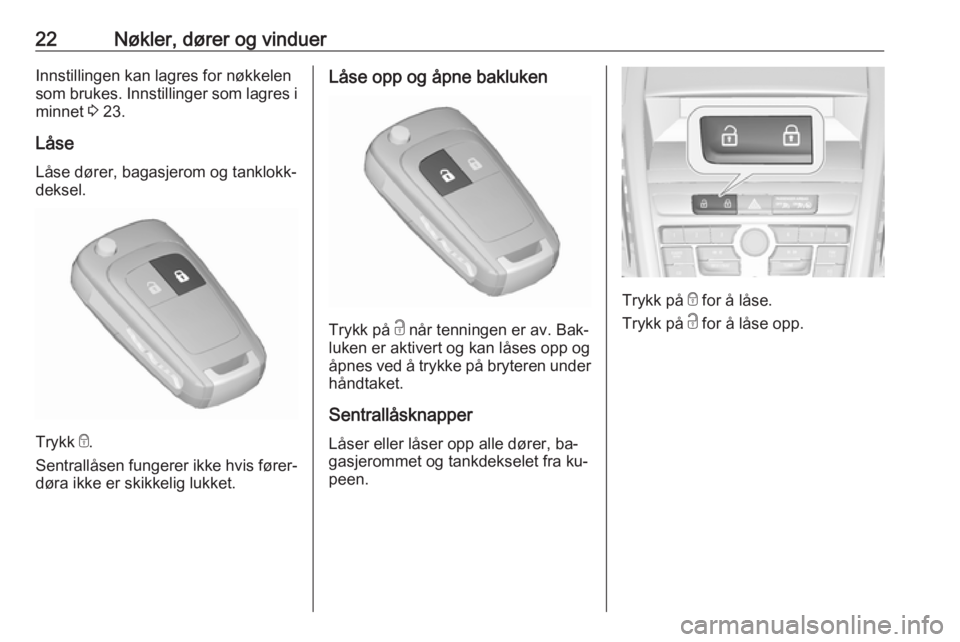

22Nøkler, dører og vinduerInnstillingen kan lagres for nøkkelen
som brukes. Innstillinger som lagres i minnet 3 23.
Låse Låse dører, bagasjerom og tanklokk‐
deksel.
Trykk e
.
Sentrallåsen fungerer ikke hvis fører‐ døra ikke er skikkelig lukket.
Låse opp og åpne bakluken
Trykk på c når tenningen er av. Bak‐
luken er aktivert og kan låses opp og
åpnes ved å trykke på bryteren under håndtaket.
Sentrallåsknapper
Låser eller låser opp alle dører, ba‐
gasjerommet og tankdekselet fra ku‐
peen.
Trykk på e for å låse.
Trykk på c for å låse opp.
Page 25 of 301
Nøkler, dører og vinduer23Feil på fjernkontrollenLåse opp
Lås opp førerdøren manuelt ved å
dreie nøkkelen i låsen. Slå på ten‐
ningen og trykk på c for å låse opp alle
dører, bagasjerommet og tankdekse‐
let. Tyverisikringen deaktiveres ved at tenningen slås på.
Låse
Lås førerdøren manuelt ved å dreie
nøkkelen i låsen.
Feil ved sentrallåsen
Låse opp
Lås opp førerdøren manuelt ved å
dreie nøkkelen i låsen. De andre dø‐
rene kan åpnes ved å dra i det inn‐
vendige dørhåndtaket to ganger. Ba‐
gasjerommet og tanklokkdekselet
kan ikke åpnes. For å deaktivere tyve‐
risikringen slår du på tenningen
3 26.
Låse
Trykk på den innvendige låseknap‐
pen i alle dørene unntatt førerdøren.
Lukk deretter førerdøren, og lås den
fra utsiden med nøkkelen. Tanklokk‐
dekselet og bakluken kan ikke låses.
Innstillinger som lagres iminnet
Når nøkkelen tas ut av tenningsbry‐
teren, husker nøkkelen automatisk
disse innstillingene:
● lys
● Infotainmentsystem
● sentrallås● Sportsmodusinnstillinger
● komfortinnstillinger
De lagrede innstillingene brukes
automatisk neste gang den aktuelle
nøkkelen settes i tenningsbryteren og dreies til posisjonen 1 3 158.
Det forutsettes at Personinnstilling for
fører er aktivert i de personlige inn‐
stillingene for Grafisk info-display.
Denne må være innstilt for hver av
nøklene som benyttes. I biler som er
utstyrt med Farge-info-display , er per‐
sonlige innstillinger aktivert perma‐
nent.
Personlig tilpasning av bilen 3 127.
Automatisk låsing
Denne sikkerhetsfunksjonen kan stil‐
les inn slik at alle dørene, bagasje‐
rommet og tankdekselet låses auto‐
matisk ved en bestemt hastighet.
I tillegg kan det konfigureres at fører‐
døren eller alle dører låses opp når
tenningen slås av og tenningsnøk‐ kelen fjernes (manuell girkasse) eller
når girspaken beveges til P-posisjo‐
nen (automatgir).
Page 26 of 301

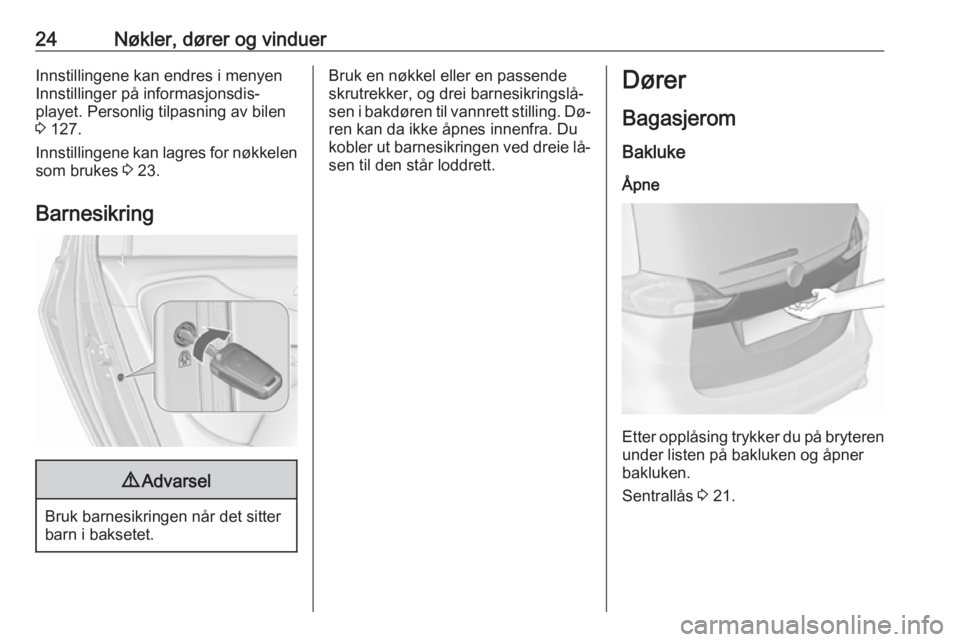

24Nøkler, dører og vinduerInnstillingene kan endres i menyen
Innstillinger på informasjonsdis‐
playet. Personlig tilpasning av bilen
3 127.
Innstillingene kan lagres for nøkkelen
som brukes 3 23.
Barnesikring9 Advarsel
Bruk barnesikringen når det sitter
barn i baksetet.
Bruk en nøkkel eller en passende
skrutrekker, og drei barnesikringslå‐
sen i bakdøren til vannrett stilling. Dø‐
ren kan da ikke åpnes innenfra. Du
kobler ut barnesikringen ved dreie lå‐ sen til den står loddrett.Dører
Bagasjerom
Bakluke Åpne
Etter opplåsing trykker du på bryteren
under listen på bakluken og åpner
bakluken.
Sentrallås 3 21.
Page 27 of 301
Nøkler, dører og vinduer25Lukke
Bruk det innvendige håndtaket.
Trykk ikke på bryteren under baklu‐
kelisten mens du lukker, ettersom bakluken da vil låses opp igjen.
Sentrallås 3 21.
Generelle tips om betjeningen av
baklukenn
9 Fare
Kjør aldri med bakluken åpen eller
på gløtt, f.eks. ved transport avomfangsrike gjenstander. Giftig,
men luktfri og usynlig eksos kan
komme inn i kupéen. Dette kan
føre til bevisstløshet og død.Merk
Før bakluken åpnes kontrolleres
for hindringer, som for eksempel
en garasjedør, for å unngå skader på bakluken. Se alltid etter om det
er nok plass over og bak bakluken.
Les dette
Montering av tyngre tilbehør på bak‐ luken kan påvirke dens evne til å stå
i åpen stilling.
Sikring av bilen
Tyverisikring9 Advarsel
Må ikke kobles inn dersom det er
personer i bilen! Det er ikke mulig å låse opp dørene innenfra.
Systemet dobbeltlåser alle dørene.
Alle dører må være lukket for at sys‐
temet skal kunne aktiveres.
Hvis tenningen stod på, må førerdø‐
ren åpnes og lukkes én gang, slik at
bilen kan sikres.
Ved opplåsing av bilen kobles den
mekaniske tyverisikringen ut. Dette er
ikke mulig med sentrallåsknappen.
Page 28 of 301
26Nøkler, dører og vinduerInnkobling
Trykk på e på fjernkontrollen to
ganger i løpet av 15 sekunder.
Tyverialarm
Tyverialarmen er kombinert med
tyverisikringen.
Og overvåker: ● Dører, bakluke, panser
● kupéen medregnet bagasjerom‐ met
● Bilens helning, f.eks. ved løfting
● Tenning
Koble inn
● Automatisk aktivering 30 sekunder etter at bilen ble låst
(initialisering av systemet).
● Direkte ved å trykke på e på fjern‐
kontrollen en gang til etter låsing.
Les dette
Endringer i kupeen, f.eks. varetrekk på setene og åpne vinduer og soltak, kan virke inn på funksjonen til kupé‐
overvåkingen.
Innkobling uten overvåking av
kupeen og bilens helning
Slå av overvåkingen av kupeen og bi‐
lens helning når dyr befinner seg i bi‐ len, på grunn av ultralydsignaler med
høyt volum og fordi bevegelser utlø‐
ser alarmen. Slå også av overvåkin‐
gen ombord på ferger eller tog.
1. Lukk bakluken, panseret og vin‐ duene.
2. Trykk på o. Lysdioden i knap‐
pen lyser i maksimalt ti minutter.
3. Lukk dørene.
4. Koble inn tyverialarmen.
Page 29 of 301
Nøkler, dører og vinduer27Statusmelding vises i førerinforma‐
sjonsdisplayet.
Status-lysdiode
Status-lysdioden er bygget inn i føle‐
ren øverst på instrumentpanelet.
Status i løpet av de første
30 sekundene etter innkobling av
tyverialarmen:
Lysdioden lyser:test, aktiverer for‐
sinkelseLysdioden
blinker hurtig:dører, bakluke og
panser ikke helt
lukket, eller sy‐
stemfeilStatus etter at systemet er slått på:Lysdioden blinker
langsomt:systemet er på
Søk hjelp hos et verksted ved feil.
Utkobling Tyverialarmen deaktiveres når bilen
låses opp.
AlarmVed utløsning høres alarmhornet, og
samtidig blinker varselblinklyset. An‐ tall og varighet av alarmsignalene er
lovregulert.
Du kan avbryte alarmen ved å trykke
på hvilken som helst knapp på fjern‐
kontrollen eller ved å slå på ten‐
ningen.
Tyverialarmen kan bare slås av ved å
trykke på c eller ved å slå på ten‐
ningen.
En utløst alarm, som ikke er avbrutt
av sjåføren, blir angitt ved varselblink‐
lys. De blinker raskt tre ganger når bi‐ len neste gang låses opp med radio‐
ens fjernkontroll. Det vises også en
varselmelding eller varselkode på
førerinformasjonsdisplayet etter at tenningen blir slått på.
Meldinger om bilen 3 121.
Startsperre Systemet er en del av tenningsbryte‐
ren og kontrollerer om bilen kan star‐
tes med den nøkkelen som brukes.
Startsperren aktiveres automatisk et‐
ter at nøkkelen er blitt tatt ut av ten‐
ningsbryteren.
Dersom kontrollampen d blinker når
tenningen er slått på, foreligger det en feil, motoren kan ikke startes. Slå av
tenningen og forsøk å starte motoren
igjen.
Hvis kontrollampen fortsetter å blinke,
må du prøve å starte motoren ved
hjelp av ekstranøkkelen og kontakte
et verksted.
Les dette
Startsperren låser ikke dørene. Lås
derfor alltid dørene og slå på tyveri‐
alarmen 3 21, 3 26 når du forlater
bilen.
Kontrollampe d 3 114.
Page 30 of 301

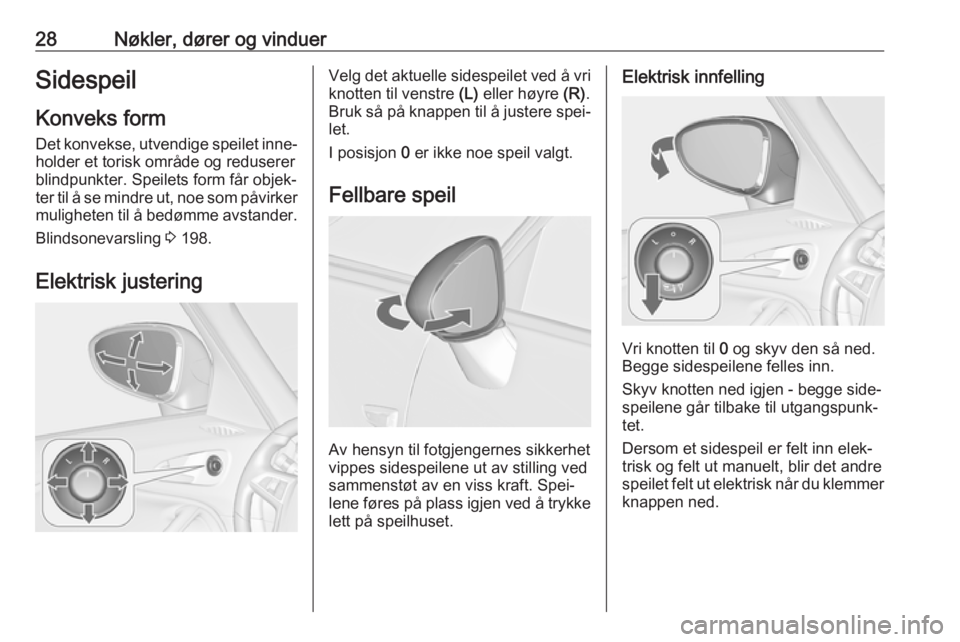

28Nøkler, dører og vinduerSidespeilKonveks form
Det konvekse, utvendige speilet inne‐
holder et torisk område og reduserer
blindpunkter. Speilets form får objek‐
ter til å se mindre ut, noe som påvirker muligheten til å bedømme avstander.
Blindsonevarsling 3 198.
Elektrisk justeringVelg det aktuelle sidespeilet ved å vri
knotten til venstre (L) eller høyre (R).
Bruk så på knappen til å justere spei‐ let.
I posisjon 0 er ikke noe speil valgt.
Fellbare speil
Av hensyn til fotgjengernes sikkerhet
vippes sidespeilene ut av stilling ved
sammenstøt av en viss kraft. Spei‐
lene føres på plass igjen ved å trykke
lett på speilhuset.
Elektrisk innfelling
Vri knotten til 0 og skyv den så ned.
Begge sidespeilene felles inn.
Skyv knotten ned igjen - begge side‐
speilene går tilbake til utgangspunk‐
tet.
Dersom et sidespeil er felt inn elek‐ trisk og felt ut manuelt, blir det andre
speilet felt ut elektrisk når du klemmer
knappen ned.
