OPEL ZAFIRA C 2016.5 Instruksjonsbok
Manufacturer: OPEL, Model Year: 2016.5, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2016.5Pages: 301, PDF Size: 9.24 MB

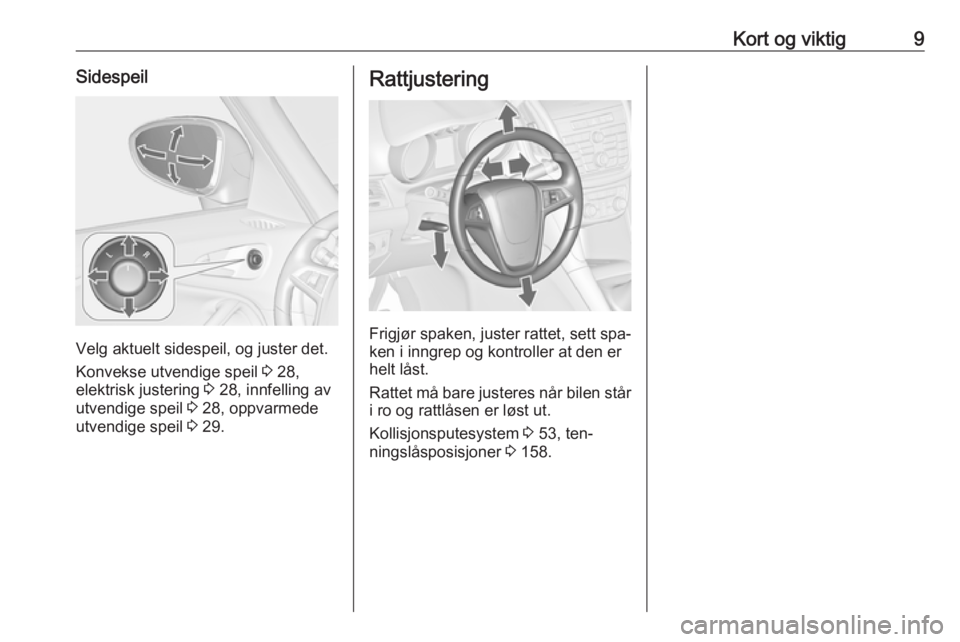

Page 11 of 301
Kort og viktig9Sidespeil
Velg aktuelt sidespeil, og juster det.
Konvekse utvendige speil 3 28,
elektrisk justering 3 28, innfelling av
utvendige speil 3 28, oppvarmede
utvendige speil 3 29.
Rattjustering
Frigjør spaken, juster rattet, sett spa‐
ken i inngrep og kontroller at den er
helt låst.
Rattet må bare justeres når bilen står
i ro og rattlåsen er løst ut.
Kollisjonsputesystem 3 53, ten‐
ningslåsposisjoner 3 158.

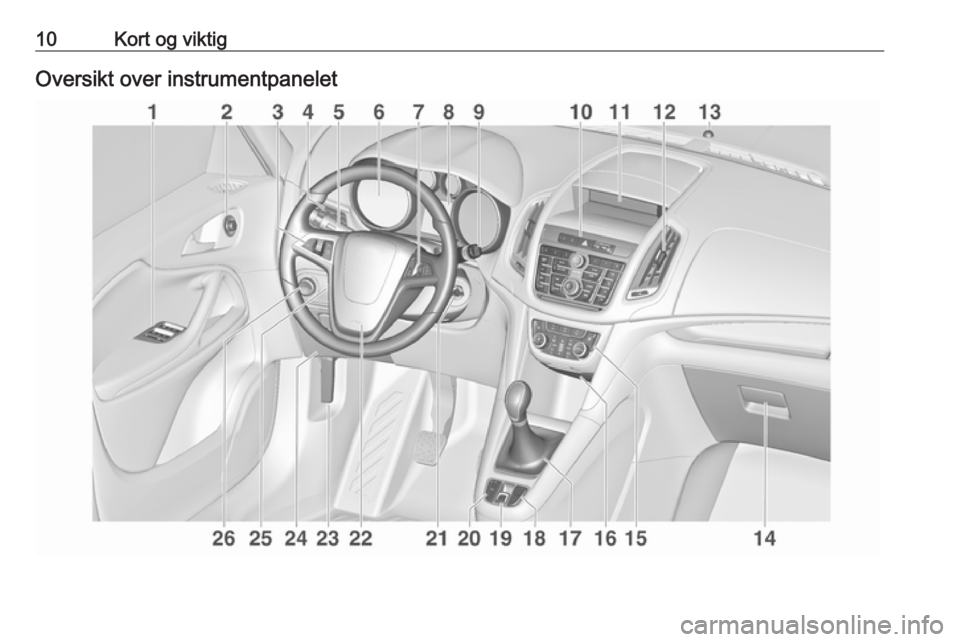

Page 12 of 301
10Kort og viktigOversikt over instrumentpanelet
Page 13 of 301
Kort og viktig111Elektriske vinduer .................. 30
2 Sidespeil ............................... 28
3 Automatisk hastighets‐
kontroll ............................... 176
Hastighetsbegrenser ...........177
Adaptiv hastighetskontroll ...179
Varsling om kollisjonsfare
foran .................................... 185
4 Side- ventilasjonsdyser .......154
5 Blinklys, lyshorn, nærlys
og fjernlys, fjernlyshjelp .....143
Utstigningslys .....................146
Parkeringslys ...................... 144
Knapper for førerinforma‐
sjonssenteret ....................... 115
6 Instrumenter ....................... 103
7 Betjeningselementer på
rattet ..................................... 96
8 Førerinformasjonssenter .....115
9 Frontrutevisker,
frontrutespyler,
lyktespyler, bakrutevisker,
bakrutespyler ........................ 9710Sentrallås .............................. 21
Nødblinklys ........................ 143
Sport-modus ...................... 174
Tour-modus ........................ 174
Drivstoffknapp .....................104
Kontrollampe for
deaktivering av
kollisjonspute .....................110
Kontrollampe for
forsetepassasjerenssikker
hetsbelte ............................. 109
11 Info-Display (informa‐
sjonsdisplay) ...................... 119
12 Midtre ventilasjonsdyser ....154
13 Tyverialarmstatus lysdiode ..26
14 Hanskerom ........................... 66
15 Klimakontrollsystem ............148
16 AUX-inngang, USB-
inngang, SD-kortspor ............10
Strømuttak .......................... 101
17 Girspak, manuelt gir ...........170
Automatgir .......................... 16718 Antispinn ............................ 173
Elektronisk stabilitets‐
program .............................. 174
Filskiftvarsling ....................204
19 Elektrisk håndbrems ...........171
20 Parkeringsradarsystemer ....191
Eco-knapp for stopp/start- system ................................. 159
21 Tenningslås med rattlås .....158
22 Horn ..................................... 97
Kollisjonspute for fører .........56
23 Panserutløser ..................... 221
24 Sikringsboks ....................... 238
Oppbevaringsrom .................67
25 Rattjustering ......................... 96
26 Lysbryter ............................ 136
Lyshøydejustering ..............139
Tåkelys foran .....................143
Tåkebaklys ......................... 144
Instrumentbelysning ...........145
Page 14 of 301
12Kort og viktigUvendige lys
Drei på lysbryteren:
7:lys av8:parklys9:nærlys
Automatisk lyskontroll
AUTO:automatisk lyskontroll: ut‐
vendige lys slås på og av
automatiskm:aktivering eller deaktivering
av den automatiske lyskon‐
trollen8:parklys9:nærlys
Tåkelys
Trykk på lysbryteren:
>:tåkelys foranr:tåkebaklys
Lys 3 136.
Lyshorn, fjernlys og nærlyslyshorn:trekk hendelen mot rattetfjernlys:skyv hendelen forovernærlys:skyv eller trekk i hendelen
Automatisk lyskontroll 3 137, fjernlys
3 138, fjernlyshjelp 3 138, lyshorn
3 138, adaptivt frontlys 3 140.

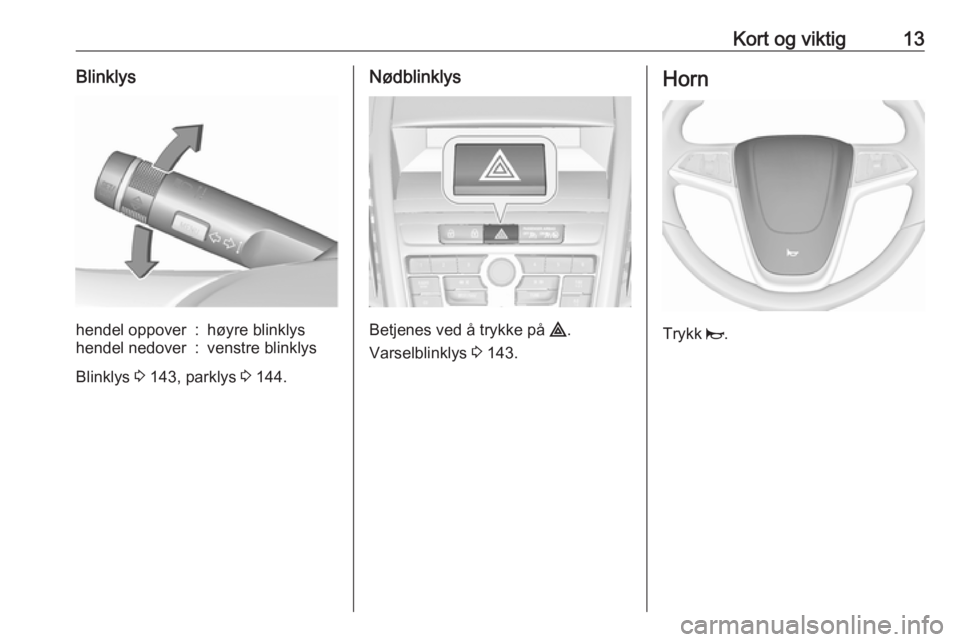

Page 15 of 301
Kort og viktig13Blinklyshendel oppover:høyre blinklyshendel nedover:venstre blinklys
Blinklys 3 143, parklys 3 144.
Nødblinklys
Betjenes ved å trykke på ¨.
Varselblinklys 3 143.
Horn
Trykk j.

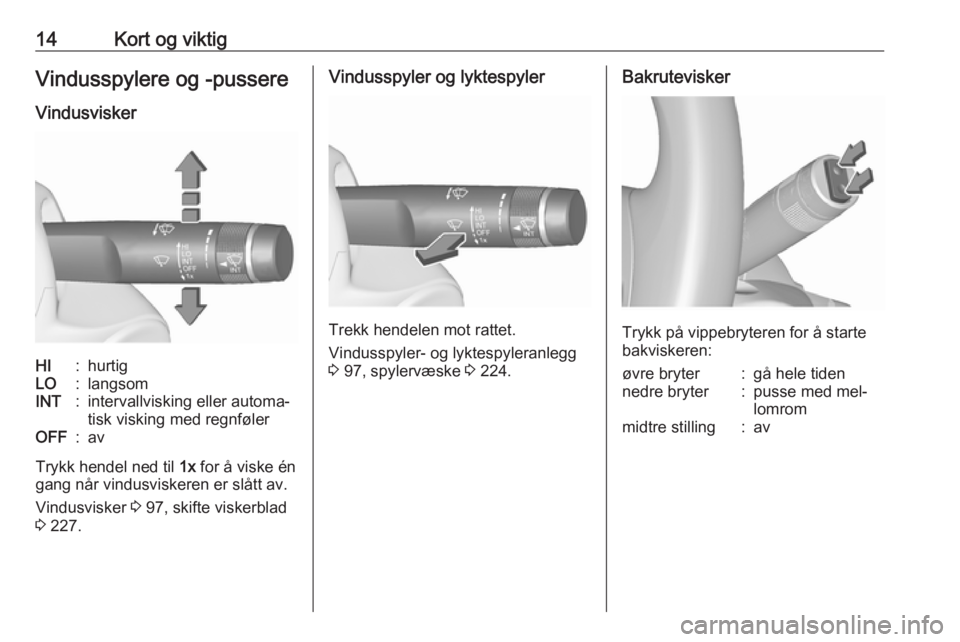

Page 16 of 301
14Kort og viktigVindusspylere og -pussere
VindusviskerHI:hurtigLO:langsomINT:intervallvisking eller automa‐
tisk visking med regnfølerOFF:av
Trykk hendel ned til 1x for å viske én
gang når vindusviskeren er slått av.
Vindusvisker 3 97, skifte viskerblad
3 227.
Vindusspyler og lyktespyler
Trekk hendelen mot rattet.
Vindusspyler- og lyktespyleranlegg
3 97, spylervæske 3 224.
Bakrutevisker
Trykk på vippebryteren for å starte
bakviskeren:
øvre bryter:gå hele tidennedre bryter:pusse med mel‐
lomrommidtre stilling:av

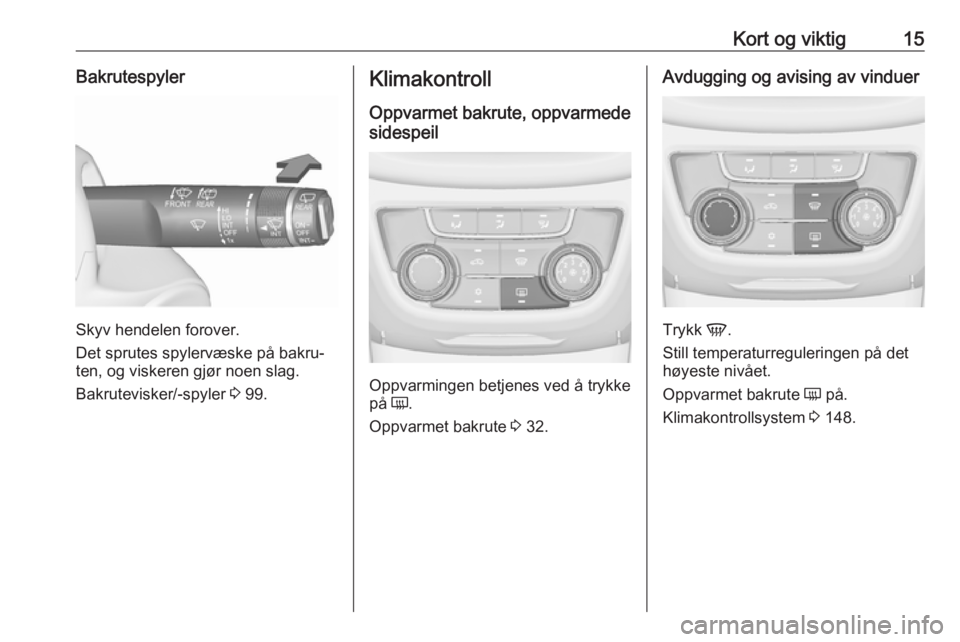

Page 17 of 301
Kort og viktig15Bakrutespyler
Skyv hendelen forover.
Det sprutes spylervæske på bakru‐
ten, og viskeren gjør noen slag.
Bakrutevisker/-spyler 3 99.
Klimakontroll
Oppvarmet bakrute, oppvarmede
sidespeil
Oppvarmingen betjenes ved å trykke
på Ü.
Oppvarmet bakrute 3 32.
Avdugging og avising av vinduer
Trykk V.
Still temperaturreguleringen på det
høyeste nivået.
Oppvarmet bakrute Ü på.
Klimakontrollsystem 3 148.
Page 18 of 301
16Kort og viktigGir
Manuelt gir
Revers: Trå inn clutchpedalen mens
bilen står stille, trykk på utløserknap‐
pen på girvelgeren og legg inn giret.
Dersom giret ikke kan legges inn, set‐ ter du girspaken i fri, slipper opp
clutchpedalen og trykker den inn
igjen. Forsøk deretter å sette bilen i revers på nytt.
Manuelt gir 3 170.
AutomatgirP:parkeringR:reversN:friD:kjøring
Manuell girmodus: Flytt girspaken
fra D til venstre.
<:høyere gir]:lavere gir
Girspaken kan bare flyttes vekk fra P
når tenningen er på og bremsepe‐
dalen er inne. Trykk på utløserknap‐
pen for å sette giret i P eller R.
Automatgir 3 167.
Begynne å kjøre
Kontroller før igangkjøring ● Dekktrykk og -tilstand 3 242,
3 282.
● Motoroljenivå og væskenivåer 3 222.
● Alle ruter, speil, utvendig belys‐ ning og skilt må være fri for skitt,
snø og is og fungere som de skal.
● Riktig posisjon for speil, seter, og
sikkerhetsbelter 3 28, 3 37,
3 50.
● Bremsefunksjonen i liten fart, særlig hvis bremsene er våte.
Page 19 of 301
Kort og viktig17Starte motoren
● Drei nøkkelen til 1.
● Beveg litt på rattet for å låse opp rattlåsen.
● Trå in clutch og bremse.
● Automatgir skal stå i P eller N.
● Ikke trå på gasspedalen.
● Dieselmotorer: Drei nøkkelen til posisjonen 2 for forvarming (glø‐
ding) og vent til kontrollam‐
pen ! slukker.
● Drei nøkkelen til 3, og slipp den.
Starte motoren 3 158.
Stopp/start-system
Hvis bilen har lav hastighet eller står i
ro og bestemte betingelser er til
stede, kan du aktivere Autostop på
denne måten:
● Trå inn clutchpedalen.
● Sett girvelgeren på N.
● Slipp clutchpedalen.
Autostop vises av nålen på
AUTOSTOP i turtelleren.
Du starter motoren på nytt ved å trå inn clutchpedalen igjen.
Stopp/start-system 3 159.
Parkering9 Advarsel
● Bilen må ikke parkeres på en
lettantennelig overflate. Den
høye temperaturen i eksossy‐
stemet kan antenne underla‐
get.
● Sett alltid på håndbremsen. Sett på den manuelle hånd‐
bremsen uten å trykke på utlø‐ serknappen. I ned- eller opp‐
overbakker skal den trekkes til
så godt som mulig. Trå inn
bremsepedalen samtidig for å
redusere betjeningskraften.
For biler med elektrisk hånd‐
brems trekkes bryteren m opp
i omtrent et sekund.
Den elektriske håndbremsen
aktiveres når kontrollampen
m tennes 3 110.
● Slå av motoren.
● Når bilen står på flatt underlag eller i en oppoverbakke, legger

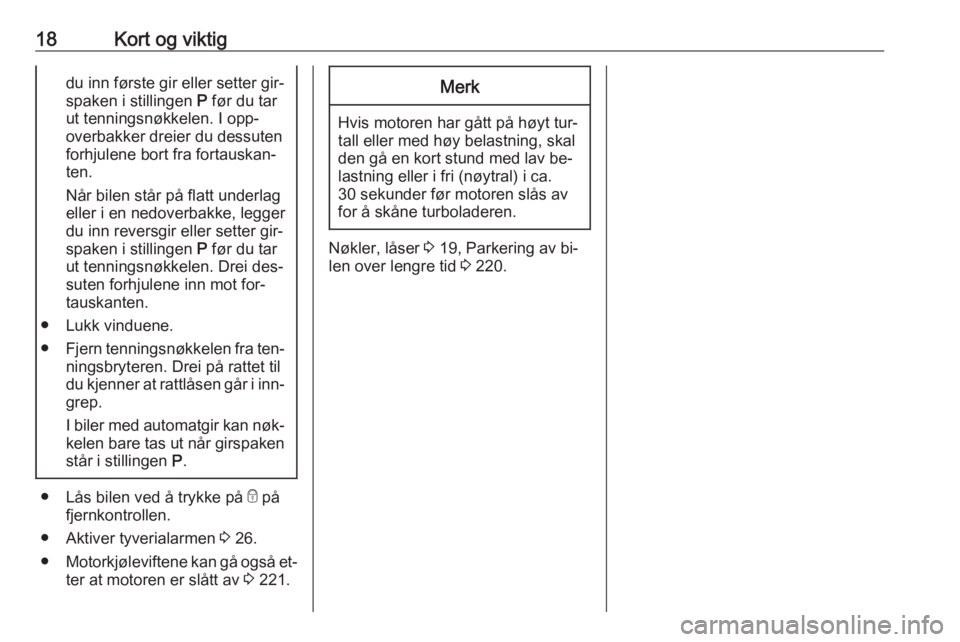

Page 20 of 301
18Kort og viktigdu inn første gir eller setter gir‐
spaken i stillingen P før du tar
ut tenningsnøkkelen. I opp‐
overbakker dreier du dessuten
forhjulene bort fra fortauskan‐
ten.
Når bilen står på flatt underlag
eller i en nedoverbakke, legger du inn reversgir eller setter gir‐
spaken i stillingen P før du tar
ut tenningsnøkkelen. Drei des‐ suten forhjulene inn mot for‐
tauskanten.
● Lukk vinduene.
● Fjern tenningsnøkkelen fra ten‐
ningsbryteren. Drei på rattet til
du kjenner at rattlåsen går i inn‐ grep.
I biler med automatgir kan nøk‐
kelen bare tas ut når girspaken står i stillingen P.
●
Lås bilen ved å trykke på e på
fjernkontrollen.
● Aktiver tyverialarmen 3 26.
● Motorkjøleviftene kan gå også et‐
ter at motoren er slått av 3 221.
Merk
Hvis motoren har gått på høyt tur‐
tall eller med høy belastning, skal
den gå en kort stund med lav be‐
lastning eller i fri (nøytral) i ca.
30 sekunder før motoren slås av for å skåne turboladeren.
Nøkler, låser 3 19, Parkering av bi‐
len over lengre tid 3 220.
