Bilvård229Spolarvätska
Fyll på rent vatten tillsammans med
en lämplig mängd godkänd spolar‐
vätska som innehåller frostskydds‐
medel.
Se upp
Endast spolarvätska med tillräck‐
ligt frostskydd ger ett bra skydd vid låga temperaturer eller plötsliga
temperaturfall.
Bromsar
När den minsta tjockleken för broms‐beläggen har nåtts hörs ett gniss‐
lande ljud när du bromsar.
Det går att fortsätta körningen. Byt
bromsbeläggen så snart som möjligt.
Gör inga onödigt hårda inbroms‐
ningar under de första resorna.
Bromsvätska9 Varning
Bromsvätska är giftig och frä‐
tande. Se till att den inte kommer i kontakt med ögon, hud, tyg eller
lackerade ytor.
Bromsvätskan måste befinna sig mel‐
lan markeringarna MIN och MAX.
Om vätskenivån är under Om vätske‐ nivån är under MIN bör du kontakta
en verkstad.
Broms- och kopplingsvätska 3 269.
Bilbatteri
Bilens batteri är underhållsfritt under
förutsättning att körförhållandena
medger tillräcklig laddning av
batteriet. Körning enbart korta
sträckor och många motorstarter kan
ladda ur batteriet. Undvik att använda onödiga strömförbrukare.

230Bilvård

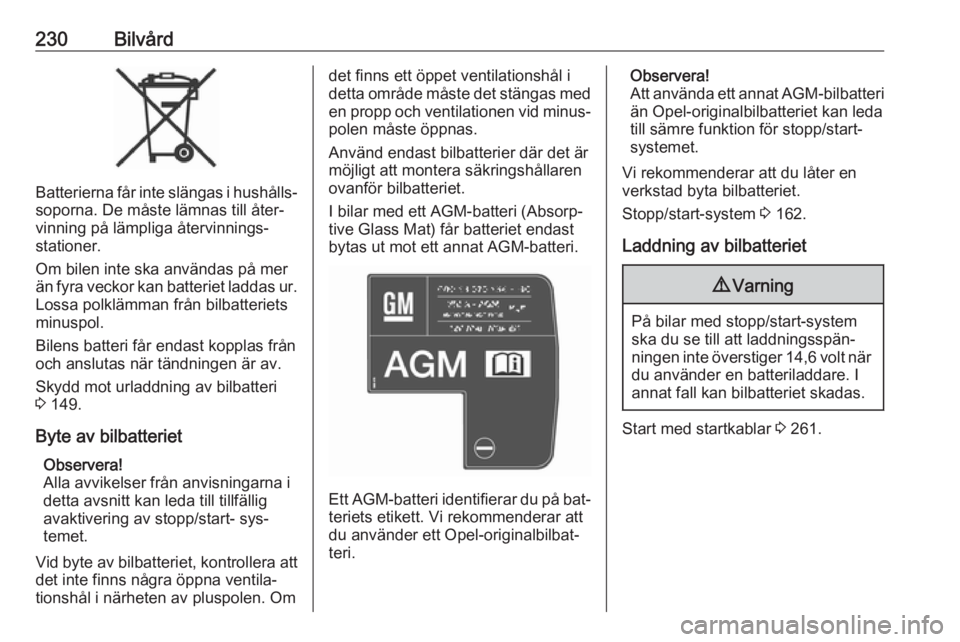

Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Om bilen inte ska användas på mer
än fyra veckor kan batteriet laddas ur.
Lossa polklämman från bilbatteriets
minuspol.
Bilens batteri får endast kopplas från och anslutas när tändningen är av.
Skydd mot urladdning av bilbatteri
3 149.
Byte av bilbatteriet Observera!
Alla avvikelser från anvisningarna i detta avsnitt kan leda till tillfällig
avaktivering av stopp/start- sys‐
temet.
Vid byte av bilbatteriet, kontrollera att det inte finns några öppna ventila‐
tionshål i närheten av pluspolen. Om
det finns ett öppet ventilationshål i
detta område måste det stängas med
en propp och ventilationen vid minus‐
polen måste öppnas.
Använd endast bilbatterier där det är
möjligt att montera säkringshållaren
ovanför bilbatteriet.
I bilar med ett AGM-batteri (Absorp‐
tive Glass Mat) får batteriet endast
bytas ut mot ett annat AGM-batteri.
Ett AGM -batteri identifierar du på bat‐
teriets etikett. Vi rekommenderar att
du använder ett Opel-originalbilbat‐
teri.
Observera!
Att använda ett annat AGM-bilbatteri
än Opel-originalbilbatteriet kan leda
till sämre funktion för stopp/start-
systemet.
Vi rekommenderar att du låter en
verkstad byta bilbatteriet.
Stopp/start-system 3 162.
Laddning av bilbatteriet9 Varning
På bilar med stopp/start-system
ska du se till att laddningsspän‐
ningen inte överstiger 14,6 volt när du använder en batteriladdare. I
annat fall kan bilbatteriet skadas.
Start med startkablar 3 261.

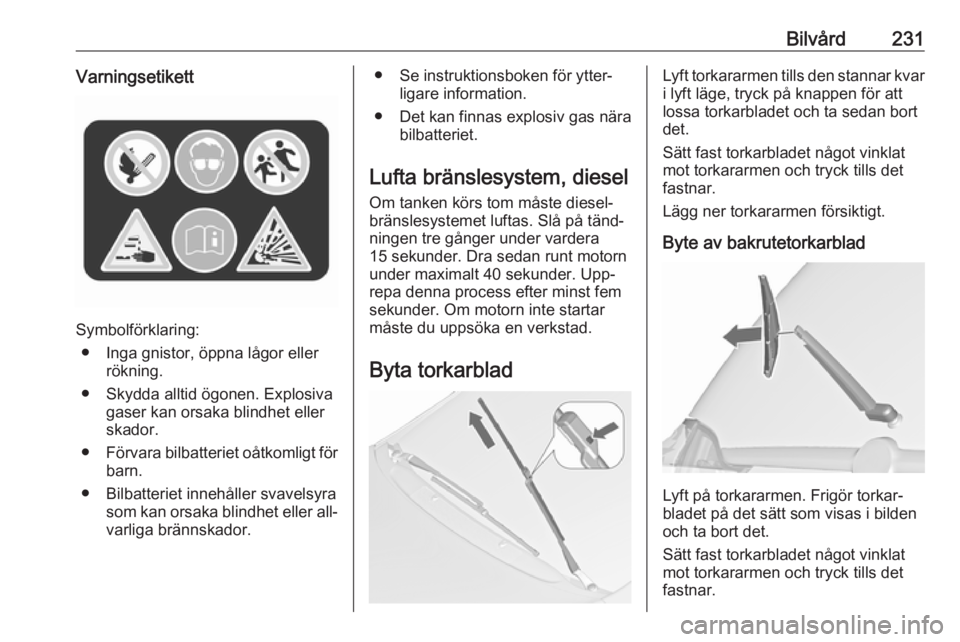

Bilvård231Varningsetikett
Symbolförklaring:● Inga gnistor, öppna lågor eller rökning.
● Skydda alltid ögonen. Explosiva gaser kan orsaka blindhet ellerskador.
● Förvara bilbatteriet oåtkomligt för
barn.
● Bilbatteriet innehåller svavelsyra som kan orsaka blindhet eller all‐
varliga brännskador.
● Se instruktionsboken för ytter‐ ligare information.
● Det kan finnas explosiv gas nära bilbatteriet.
Lufta bränslesystem, diesel Om tanken körs tom måste diesel‐
bränslesystemet luftas. Slå på tänd‐
ningen tre gånger under vardera
15 sekunder. Dra sedan runt motorn under maximalt 40 sekunder. Upp‐
repa denna process efter minst fem
sekunder. Om motorn inte startar måste du uppsöka en verkstad.
Byta torkarbladLyft torkararmen tills den stannar kvar
i lyft läge, tryck på knappen för att
lossa torkarbladet och ta sedan bort
det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Byte av bakrutetorkarblad
Lyft på torkararmen. Frigör torkar‐
bladet på det sätt som visas i bilden
och ta bort det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.

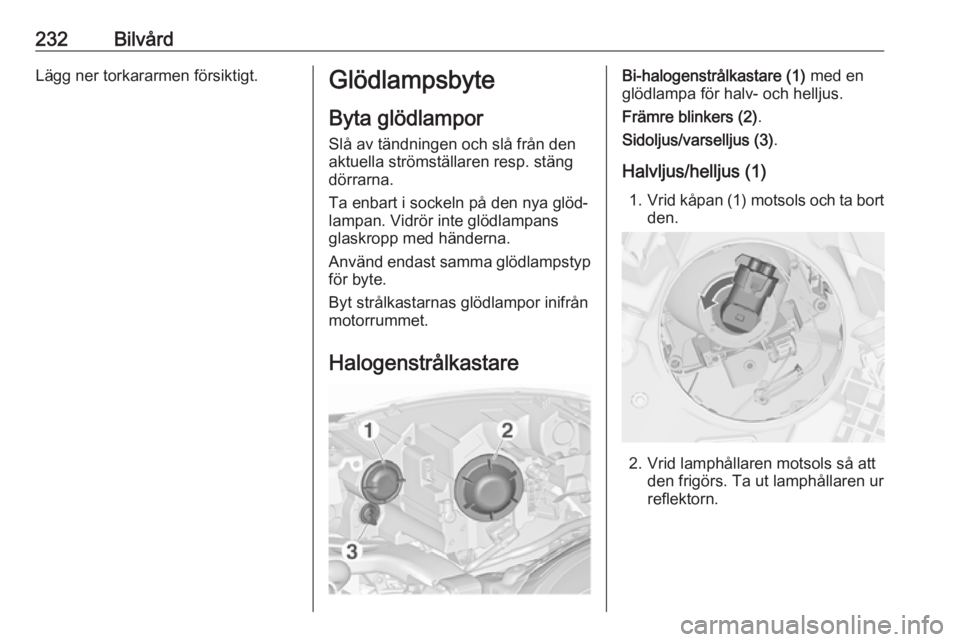

232BilvårdLägg ner torkararmen försiktigt.Glödlampsbyte
Byta glödlampor Slå av tändningen och slå från den
aktuella strömställaren resp. stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan. Vidrör inte glödlampans
glaskropp med händerna.
Använd endast samma glödlampstyp
för byte.
Byt strålkastarnas glödlampor inifrån
motorrummet.
HalogenstrålkastareBi-halogenstrålkastare (1) med en
glödlampa för halv- och helljus.
Främre blinkers (2) .
Sidoljus/varselljus (3) .
Halvljus/helljus (1) 1. Vrid kåpan (1) motsols och ta bort
den.
2. Vrid lamphållaren motsols så att den frigörs. Ta ut lamphållaren ur
reflektorn.

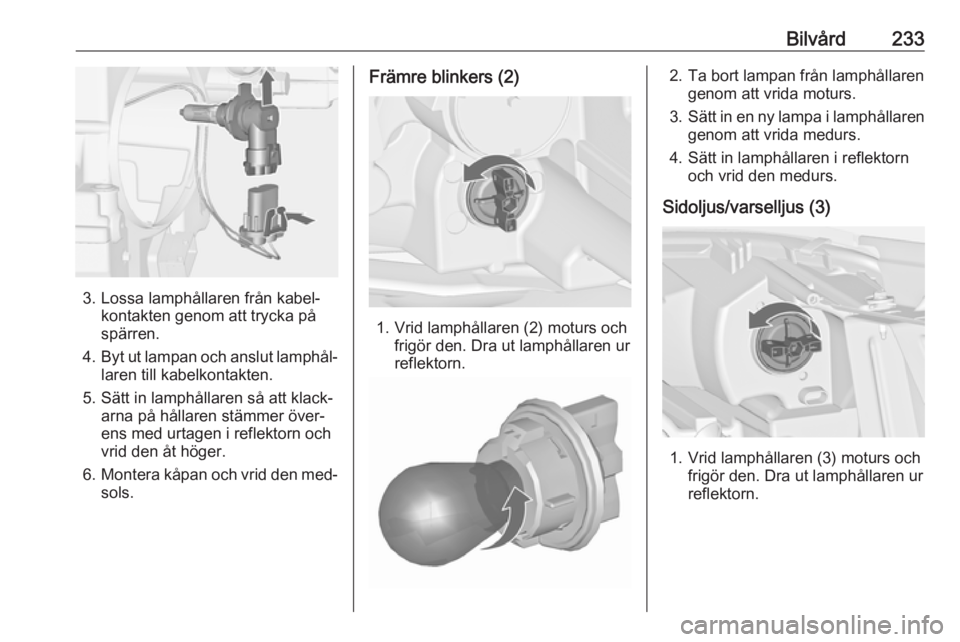

Bilvård233
3. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
4. Byt ut lampan och anslut lamphål‐
laren till kabelkontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorn och
vrid den åt höger.
6. Montera kåpan och vrid den med‐
sols.
Främre blinkers (2)
1. Vrid lamphållaren (2) moturs och frigör den. Dra ut lamphållaren ur
reflektorn.
2. Ta bort lampan från lamphållaren genom att vrida moturs.
3. Sätt in en ny lampa i lamphållaren
genom att vrida medurs.
4. Sätt in lamphållaren i reflektorn och vrid den medurs.
Sidoljus/varselljus (3)
1. Vrid lamphållaren (3) moturs och frigör den. Dra ut lamphållaren ur
reflektorn.

234Bilvård

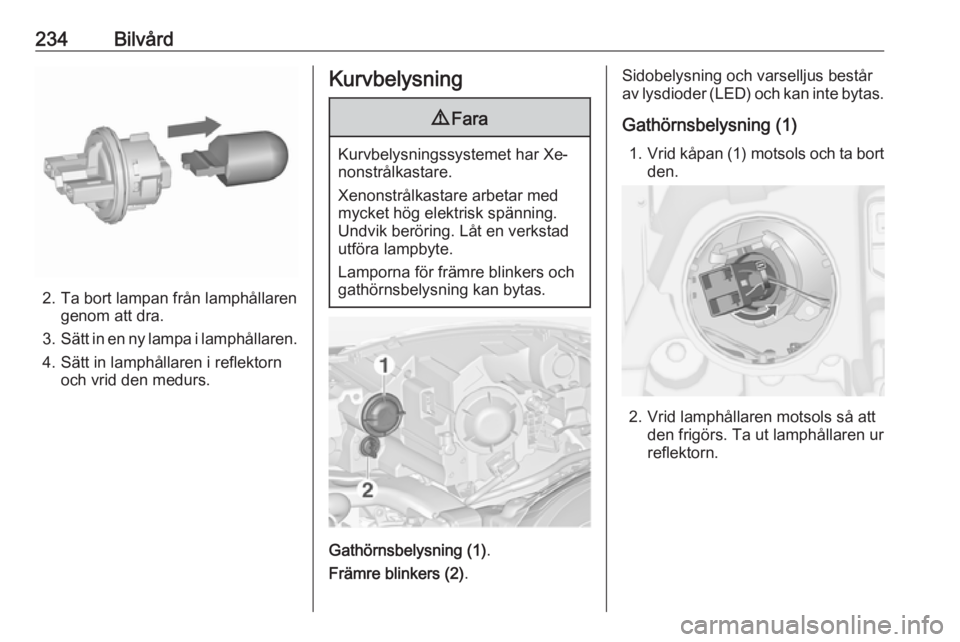

2. Ta bort lampan från lamphållarengenom att dra.
3. Sätt in en ny lampa i lamphållaren.
4. Sätt in lamphållaren i reflektorn och vrid den medurs.
Kurvbelysning9 Fara
Kurvbelysningssystemet har Xe‐
nonstrålkastare.
Xenonstrålkastare arbetar med
mycket hög elektrisk spänning.
Undvik beröring. Låt en verkstad
utföra lampbyte.
Lamporna för främre blinkers och
gathörnsbelysning kan bytas.
Gathörnsbelysning (1) .
Främre blinkers (2) .
Sidobelysning och varselljus består
av lysdioder (LED) och kan inte bytas.
Gathörnsbelysning (1) 1. Vrid kåpan (1) motsols och ta bort
den.
2. Vrid lamphållaren motsols så att den frigörs. Ta ut lamphållaren ur
reflektorn.

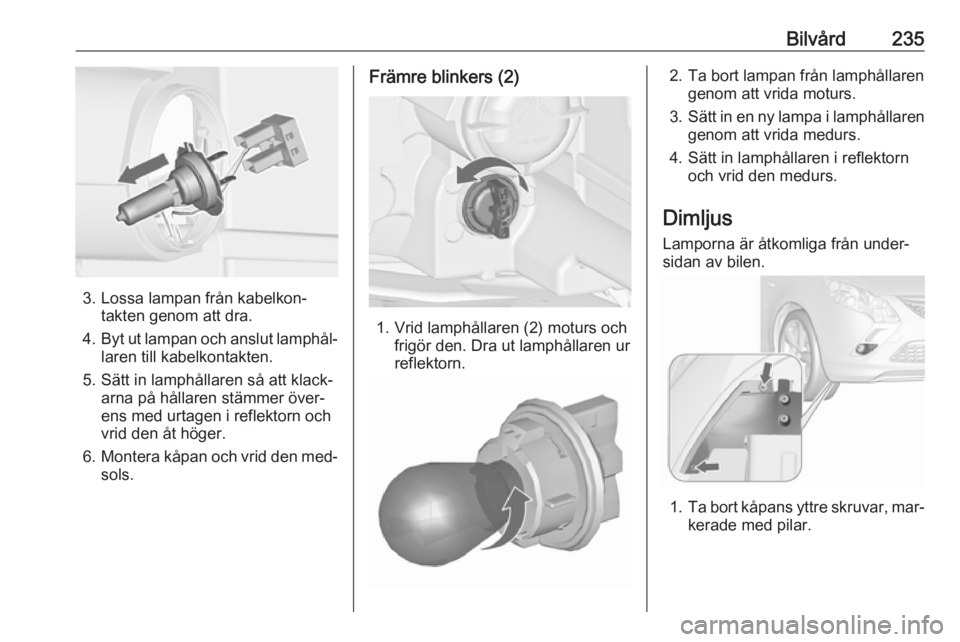

Bilvård235
3. Lossa lampan från kabelkon‐takten genom att dra.
4. Byt ut lampan och anslut lamphål‐
laren till kabelkontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorn och
vrid den åt höger.
6. Montera kåpan och vrid den med‐
sols.
Främre blinkers (2)
1. Vrid lamphållaren (2) moturs och frigör den. Dra ut lamphållaren ur
reflektorn.
2. Ta bort lampan från lamphållaren genom att vrida moturs.
3. Sätt in en ny lampa i lamphållaren
genom att vrida medurs.
4. Sätt in lamphållaren i reflektorn och vrid den medurs.

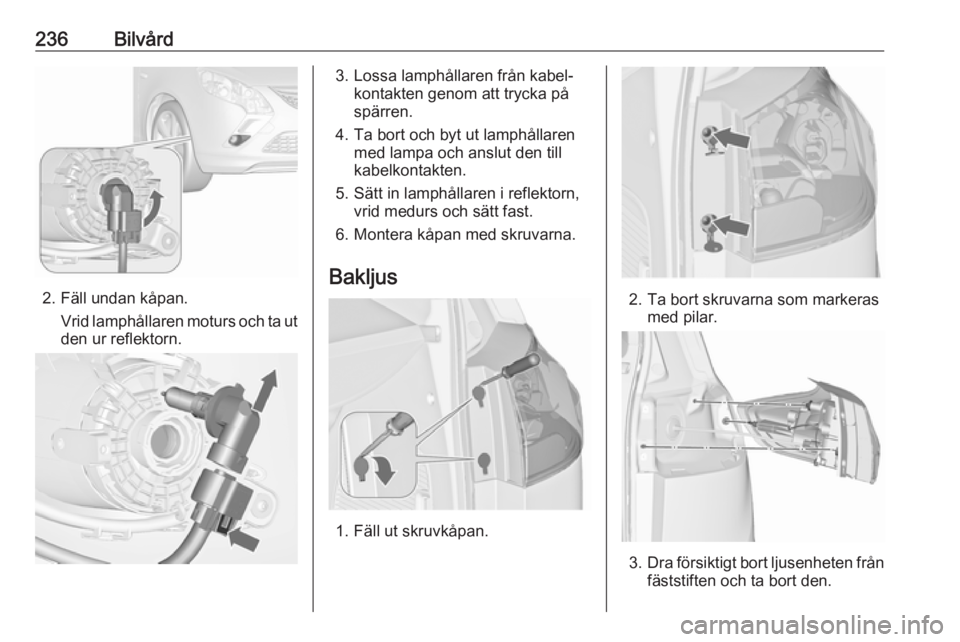

Dimljus Lamporna är åtkomliga från under‐
sidan av bilen.
1. Ta bort kåpans yttre skruvar, mar‐
kerade med pilar.

236Bilvård
2. Fäll undan kåpan.Vrid lamphållaren moturs och ta ut
den ur reflektorn.
3. Lossa lamphållaren från kabel‐ kontakten genom att trycka på
spärren.
4. Ta bort och byt ut lamphållaren med lampa och anslut den till
kabelkontakten.
5. Sätt in lamphållaren i reflektorn, vrid medurs och sätt fast.
6. Montera kåpan med skruvarna.
Bakljus
1. Fäll ut skruvkåpan.
2. Ta bort skruvarna som markeras med pilar.
3.Dra försiktigt bort ljusenheten från
fäststiften och ta bort den.

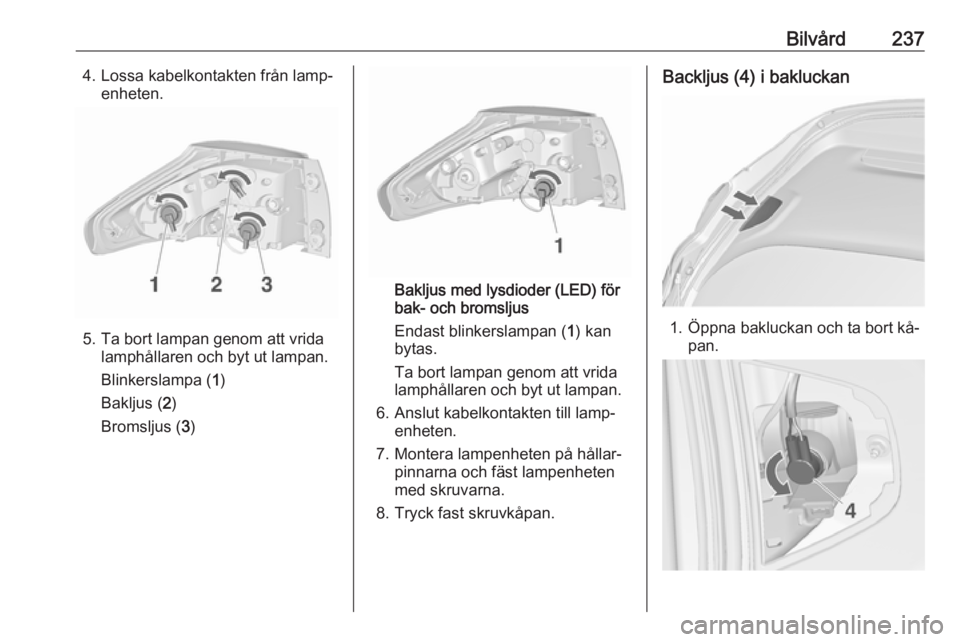

Bilvård2374. Lossa kabelkontakten från lamp‐enheten.
5. Ta bort lampan genom att vridalamphållaren och byt ut lampan.
Blinkerslampa ( 1)
Bakljus ( 2)
Bromsljus ( 3)
Bakljus med lysdioder (LED) för
bak- och bromsljus
Endast blinkerslampan ( 1) kan
bytas.
Ta bort lampan genom att vrida
lamphållaren och byt ut lampan.
6. Anslut kabelkontakten till lamp‐ enheten.
7. Montera lampenheten på hållar‐ pinnarna och fäst lampenheten
med skruvarna.
8. Tryck fast skruvkåpan.
Backljus (4) i bakluckan
1. Öppna bakluckan och ta bort kå‐ pan.

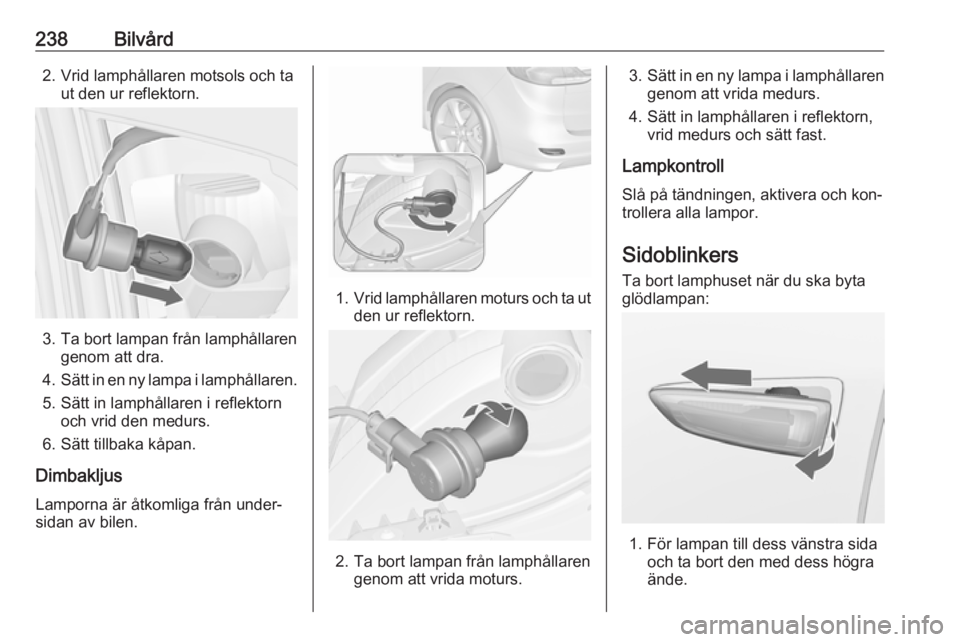

238Bilvård2. Vrid lamphållaren motsols och taut den ur reflektorn.
3. Ta bort lampan från lamphållaren genom att dra.
4. Sätt in en ny lampa i lamphållaren.
5. Sätt in lamphållaren i reflektorn och vrid den medurs.
6. Sätt tillbaka kåpan.
Dimbakljus Lamporna är åtkomliga från under‐
sidan av bilen.
1. Vrid lamphållaren moturs och ta ut
den ur reflektorn.
2. Ta bort lampan från lamphållaren genom att vrida moturs.
3.Sätt in en ny lampa i lamphållaren
genom att vrida medurs.
4. Sätt in lamphållaren i reflektorn, vrid medurs och sätt fast.
Lampkontroll Slå på tändningen, aktivera och kon‐
trollera alla lampor.
Sidoblinkers Ta bort lamphuset när du ska byta
glödlampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
