OPEL ZAFIRA C 2016.5 Instruktionsbok

Bilvård259

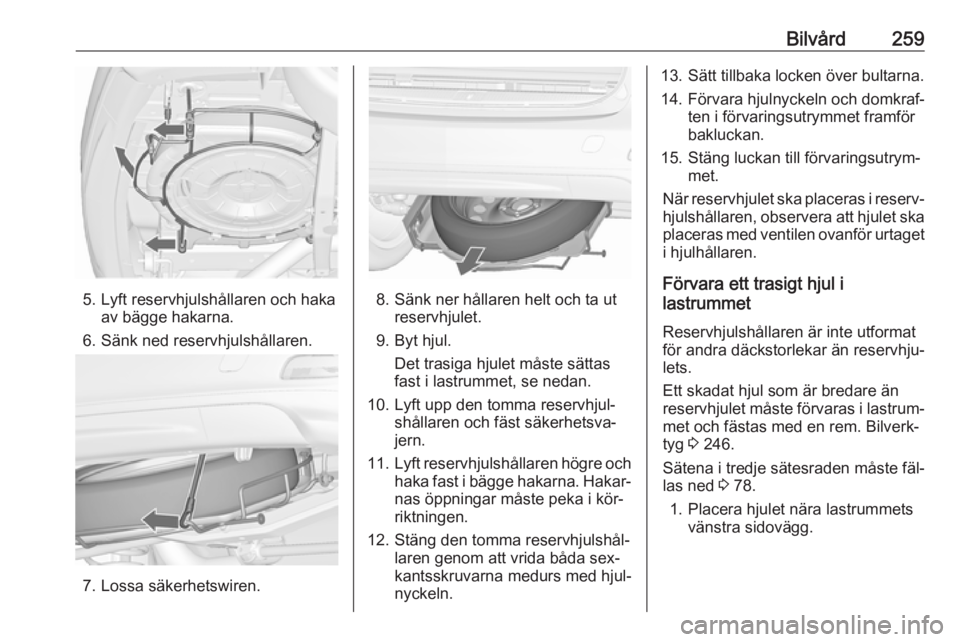

5. Lyft reservhjulshållaren och hakaav bägge hakarna.
6. Sänk ned reservhjulshållaren.
7. Lossa säkerhetswiren.
8. Sänk ner hållaren helt och ta ut reservhjulet.
9. Byt hjul. Det trasiga hjulet måste sättasfast i lastrummet, se nedan.
10. Lyft upp den tomma reservhjul‐ shållaren och fäst säkerhetsva‐
jern.
11. Lyft reservhjulshållaren högre och
haka fast i bägge hakarna. Hakar‐
nas öppningar måste peka i kör‐
riktningen.
12. Stäng den tomma reservhjulshål‐ laren genom att vrida båda sex‐
kantsskruvarna medurs med hjul‐
nyckeln.
13. Sätt tillbaka locken över bultarna.
14. Förvara hjulnyckeln och domkraf‐ ten i förvaringsutrymmet framför
bakluckan.
15. Stäng luckan till förvaringsutrym‐ met.
När reservhjulet ska placeras i reserv‐
hjulshållaren, observera att hjulet ska placeras med ventilen ovanför urtaget
i hjulhållaren.
Förvara ett trasigt hjul i
lastrummet
Reservhjulshållaren är inte utformat
för andra däckstorlekar än reservhju‐
lets.
Ett skadat hjul som är bredare än
reservhjulet måste förvaras i lastrum‐
met och fästas med en rem. Bilverk‐
tyg 3 246.
Sätena i tredje sätesraden måste fäl‐
las ned 3 78.
1. Placera hjulet nära lastrummets vänstra sidovägg.

260Bilvård

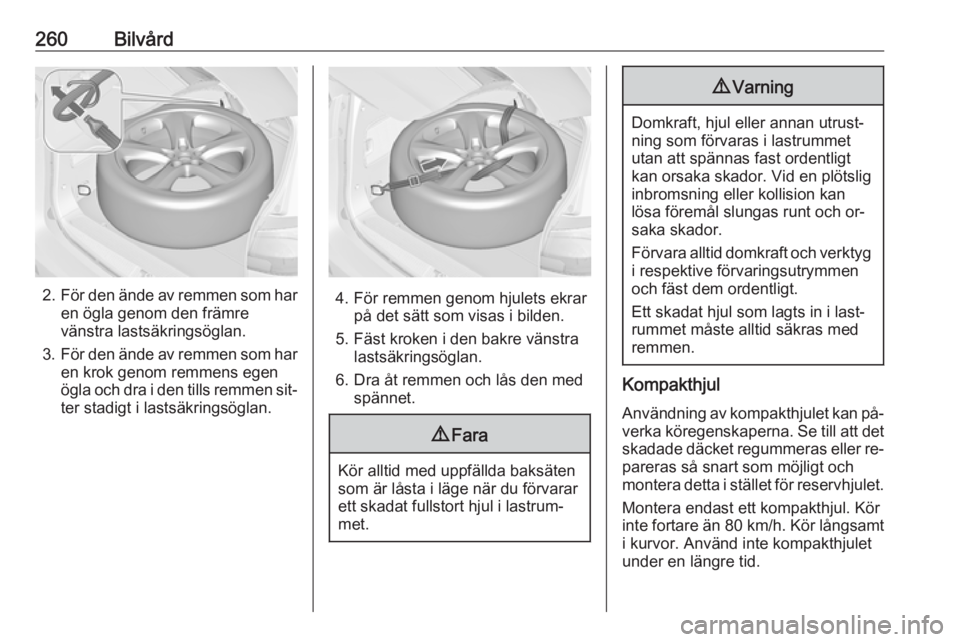

2.För den ände av remmen som har
en ögla genom den främre
vänstra lastsäkringsöglan.
3. För den ände av remmen som har
en krok genom remmens egen
ögla och dra i den tills remmen sit‐
ter stadigt i lastsäkringsöglan.4. För remmen genom hjulets ekrar på det sätt som visas i bilden.
5. Fäst kroken i den bakre vänstra lastsäkringsöglan.
6. Dra åt remmen och lås den med spännet.
9 Fara
Kör alltid med uppfällda baksäten
som är låsta i läge när du förvarar ett skadat fullstort hjul i lastrum‐met.
9 Varning
Domkraft, hjul eller annan utrust‐
ning som förvaras i lastrummet
utan att spännas fast ordentligt
kan orsaka skador. Vid en plötslig
inbromsning eller kollision kan
lösa föremål slungas runt och or‐
saka skador.
Förvara alltid domkraft och verktyg i respektive förvaringsutrymmen
och fäst dem ordentligt.
Ett skadat hjul som lagts in i last‐
rummet måste alltid säkras med
remmen.
Kompakthjul
Användning av kompakthjulet kan på‐ verka köregenskaperna. Se till att det
skadade däcket regummeras eller re‐
pareras så snart som möjligt och
montera detta i stället för reservhjulet.
Montera endast ett kompakthjul. Kör
inte fortare än 80 km/h. Kör långsamt
i kurvor. Använd inte kompakthjulet
under en längre tid.

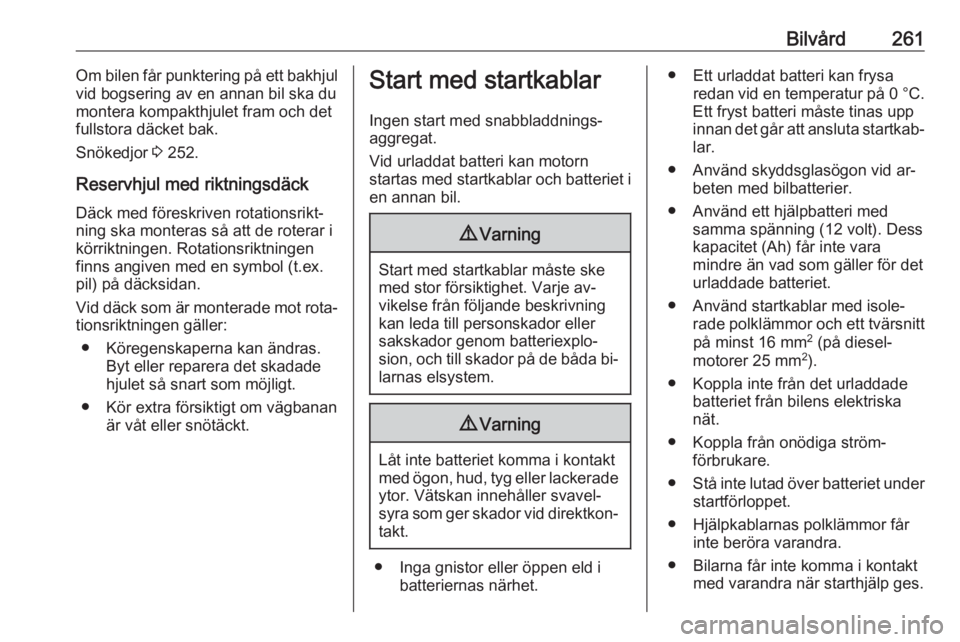

Bilvård261Om bilen får punktering på ett bakhjul
vid bogsering av en annan bil ska du
montera kompakthjulet fram och det
fullstora däcket bak.
Snökedjor 3 252.
Reservhjul med riktningsdäck
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
körriktningen. Rotationsriktningen
finns angiven med en symbol (t.ex.
pil) på däcksidan.
Vid däck som är monterade mot rota‐
tionsriktningen gäller:
● Köregenskaperna kan ändras. Byt eller reparera det skadade
hjulet så snart som möjligt.
● Kör extra försiktigt om vägbanan är våt eller snötäckt.Start med startkablar
Ingen start med snabbladdnings‐
aggregat.
Vid urladdat batteri kan motorn
startas med startkablar och batteriet i en annan bil.9 Varning
Start med startkablar måste ske
med stor försiktighet. Varje av‐
vikelse från följande beskrivning kan leda till personskador eller
sakskador genom batteriexplo‐
sion, och till skador på de båda bi‐ larnas elsystem.
9 Varning
Låt inte batteriet komma i kontakt
med ögon, hud, tyg eller lackerade ytor. Vätskan innehåller svavel‐
syra som ger skador vid direktkon‐
takt.
● Inga gnistor eller öppen eld i batteriernas närhet.
● Ett urladdat batteri kan frysaredan vid en temperatur på 0 °C.
Ett fryst batteri måste tinas upp
innan det går att ansluta startkab‐ lar.
● Använd skyddsglasögon vid ar‐ beten med bilbatterier.
● Använd ett hjälpbatteri med samma spänning (12 volt). Dess
kapacitet (Ah) får inte vara
mindre än vad som gäller för det
urladdade batteriet.
● Använd startkablar med isole‐ rade polklämmor och ett tvärsnitt
på minst 16 mm 2
(på diesel‐
motorer 25 mm 2
).
● Koppla inte från det urladdade batteriet från bilens elektriska
nät.
● Koppla från onödiga ström‐ förbrukare.
● Stå inte lutad över batteriet under
startförloppet.
● Hjälpkablarnas polklämmor får inte beröra varandra.
● Bilarna får inte komma i kontakt med varandra när starthjälp ges.

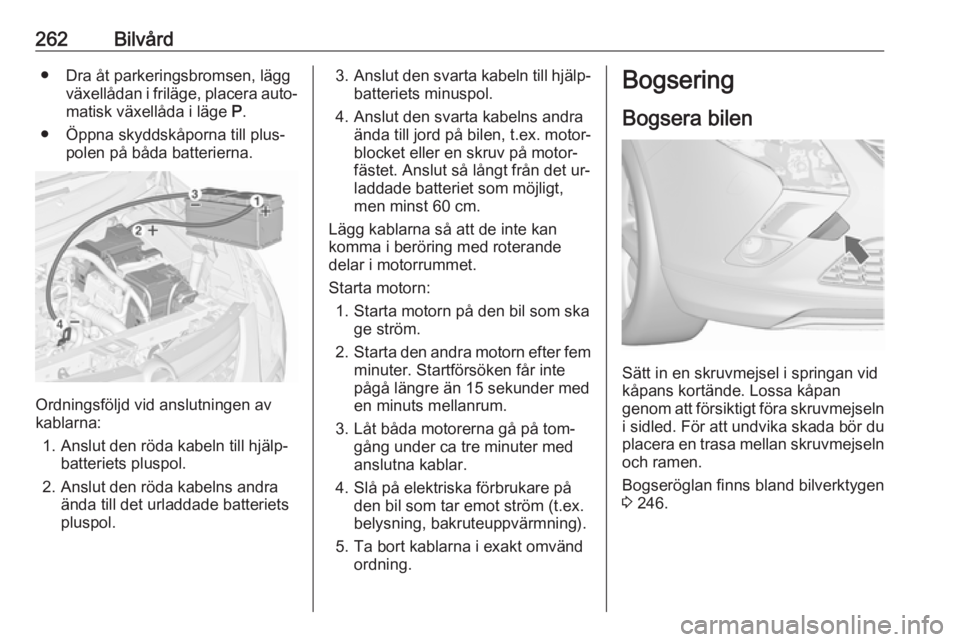

262Bilvård● Dra åt parkeringsbromsen, läggväxellådan i friläge, placera auto‐
matisk växellåda i läge P.
● Öppna skyddskåporna till plus‐ polen på båda batterierna.
Ordningsföljd vid anslutningen av
kablarna:
1. Anslut den röda kabeln till hjälp‐ batteriets pluspol.
2. Anslut den röda kabelns andra ända till det urladdade batterietspluspol.
3. Anslut den svarta kabeln till hjälp‐
batteriets minuspol.
4. Anslut den svarta kabelns andra ända till jord på bilen, t.ex. motor‐
blocket eller en skruv på motor‐
fästet. Anslut så långt från det ur‐
laddade batteriet som möjligt,
men minst 60 cm.
Lägg kablarna så att de inte kan
komma i beröring med roterande
delar i motorrummet.
Starta motorn: 1. Starta motorn på den bil som ska ge ström.
2. Starta den andra motorn efter fem
minuter. Startförsöken får inte
pågå längre än 15 sekunder med
en minuts mellanrum.
3. Låt båda motorerna gå på tom‐ gång under ca tre minuter med
anslutna kablar.
4. Slå på elektriska förbrukare på den bil som tar emot ström (t.ex.belysning, bakruteuppvärmning).
5. Ta bort kablarna i exakt omvänd ordning.Bogsering
Bogsera bilen
Sätt in en skruvmejsel i springan vid
kåpans kortände. Lossa kåpan
genom att försiktigt föra skruvmejseln
i sidled. För att undvika skada bör du
placera en trasa mellan skruvmejseln
och ramen.
Bogseröglan finns bland bilverktygen
3 246.

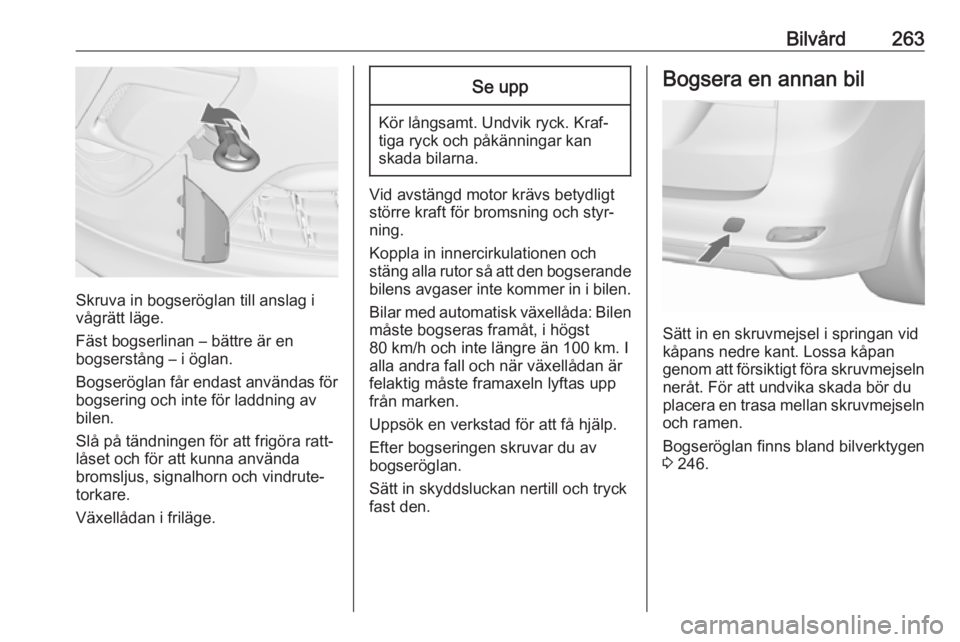

Bilvård263
Skruva in bogseröglan till anslag i
vågrätt läge.
Fäst bogserlinan – bättre är en
bogserstång – i öglan.
Bogseröglan får endast användas för bogsering och inte för laddning av
bilen.
Slå på tändningen för att frigöra ratt‐
låset och för att kunna använda
bromsljus, signalhorn och vindrute‐
torkare.
Växellådan i friläge.
Se upp
Kör långsamt. Undvik ryck. Kraf‐
tiga ryck och påkänningar kan
skada bilarna.
Vid avstängd motor krävs betydligt
större kraft för bromsning och styr‐
ning.
Koppla in innercirkulationen och
stäng alla rutor så att den bogserande
bilens avgaser inte kommer in i bilen.
Bilar med automatisk växellåda: Bilen
måste bogseras framåt, i högst
80 km/h och inte längre än 100 km. I
alla andra fall och när växellådan är
felaktig måste framaxeln lyftas upp
från marken.
Uppsök en verkstad för att få hjälp.
Efter bogseringen skruvar du av
bogseröglan.
Sätt in skyddsluckan nertill och tryck
fast den.
Bogsera en annan bil
Sätt in en skruvmejsel i springan vid
kåpans nedre kant. Lossa kåpan
genom att försiktigt föra skruvmejseln
neråt. För att undvika skada bör du
placera en trasa mellan skruvmejseln
och ramen.
Bogseröglan finns bland bilverktygen 3 246.

264Bilvård

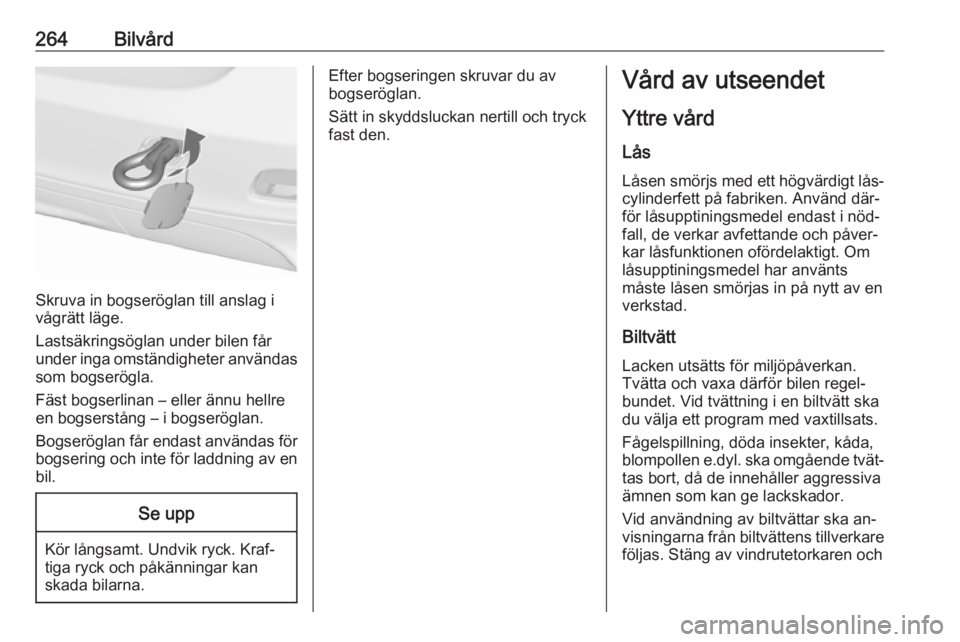

Skruva in bogseröglan till anslag i
vågrätt läge.
Lastsäkringsöglan under bilen får
under inga omständigheter användas som bogserögla.
Fäst bogserlinan – eller ännu hellre
en bogserstång – i bogseröglan.
Bogseröglan får endast användas för bogsering och inte för laddning av en
bil.
Se upp
Kör långsamt. Undvik ryck. Kraf‐
tiga ryck och påkänningar kan
skada bilarna.
Efter bogseringen skruvar du av
bogseröglan.
Sätt in skyddsluckan nertill och tryck
fast den.Vård av utseendet
Yttre vård
Lås Låsen smörjs med ett högvärdigt lås‐ cylinderfett på fabriken. Använd där‐
för låsupptiningsmedel endast i nöd‐
fall, de verkar avfettande och påver‐
kar låsfunktionen ofördelaktigt. Om låsupptiningsmedel har använts
måste låsen smörjas in på nytt av en
verkstad.
Biltvätt
Lacken utsätts för miljöpåverkan.
Tvätta och vaxa därför bilen regel‐
bundet. Vid tvättning i en biltvätt ska
du välja ett program med vaxtillsats.
Fågelspillning, döda insekter, kåda,
blompollen e.dyl. ska omgående tvät‐
tas bort, då de innehåller aggressiva
ämnen som kan ge lackskador.
Vid användning av biltvättar ska an‐
visningarna från biltvättens tillverkare
följas. Stäng av vindrutetorkaren och

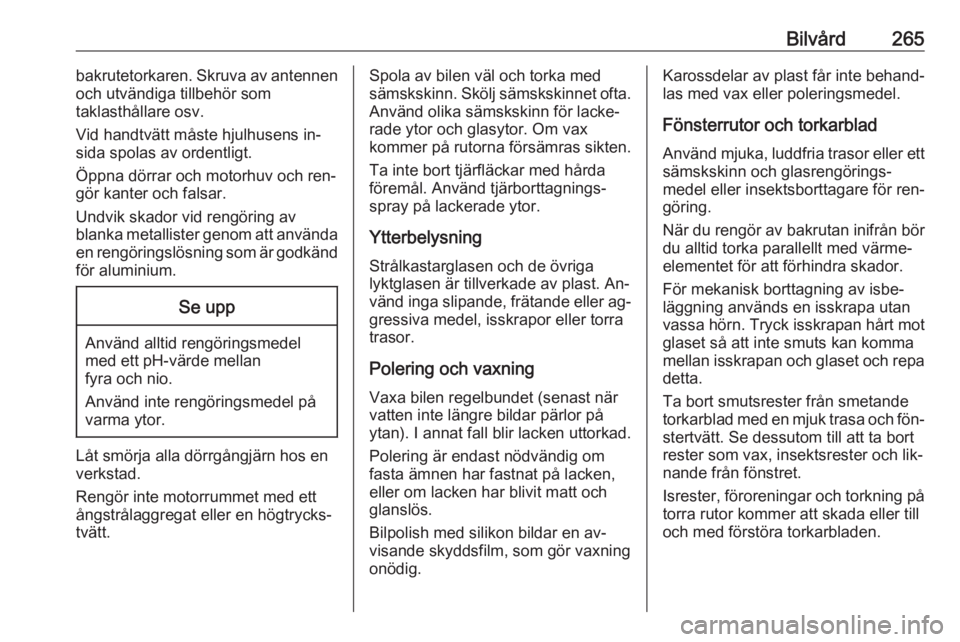

Bilvård265bakrutetorkaren. Skruva av antennen
och utvändiga tillbehör som
taklasthållare osv.
Vid handtvätt måste hjulhusens in‐
sida spolas av ordentligt.
Öppna dörrar och motorhuv och ren‐ gör kanter och falsar.
Undvik skador vid rengöring av
blanka metallister genom att använda
en rengöringslösning som är godkänd för aluminium.Se upp
Använd alltid rengöringsmedelmed ett pH-värde mellan
fyra och nio.
Använd inte rengöringsmedel på
varma ytor.
Låt smörja alla dörrgångjärn hos en verkstad.
Rengör inte motorrummet med ett
ångstrålaggregat eller en högtrycks‐
tvätt.
Spola av bilen väl och torka med
sämskskinn. Skölj sämskskinnet ofta. Använd olika sämskskinn för lacke‐
rade ytor och glasytor. Om vax
kommer på rutorna försämras sikten.
Ta inte bort tjärfläckar med hårda
föremål. Använd tjärborttagnings‐
spray på lackerade ytor.
Ytterbelysning
Strålkastarglasen och de övriga
lyktglasen är tillverkade av plast. An‐
vänd inga slipande, frätande eller ag‐
gressiva medel, isskrapor eller torra
trasor.
Polering och vaxning Vaxa bilen regelbundet (senast närvatten inte längre bildar pärlor på
ytan). I annat fall blir lacken uttorkad.
Polering är endast nödvändig om
fasta ämnen har fastnat på lacken,
eller om lacken har blivit matt och
glanslös.
Bilpolish med silikon bildar en av‐
visande skyddsfilm, som gör vaxning
onödig.Karossdelar av plast får inte behand‐ las med vax eller poleringsmedel.
Fönsterrutor och torkarblad
Använd mjuka, luddfria trasor eller ett
sämskskinn och glasrengörings‐
medel eller insektsborttagare för ren‐
göring.
När du rengör av bakrutan inifrån bör
du alltid torka parallellt med värme‐
elementet för att förhindra skador.
För mekanisk borttagning av isbe‐
läggning används en isskrapa utan
vassa hörn. Tryck isskrapan hårt mot glaset så att inte smuts kan komma
mellan isskrapan och glaset och repa
detta.
Ta bort smutsrester från smetande
torkarblad med en mjuk trasa och fön‐ stertvätt. Se dessutom till att ta bort
rester som vax, insektsrester och lik‐
nande från fönstret.
Isrester, föroreningar och torkning på
torra rutor kommer att skada eller till
och med förstöra torkarbladen.

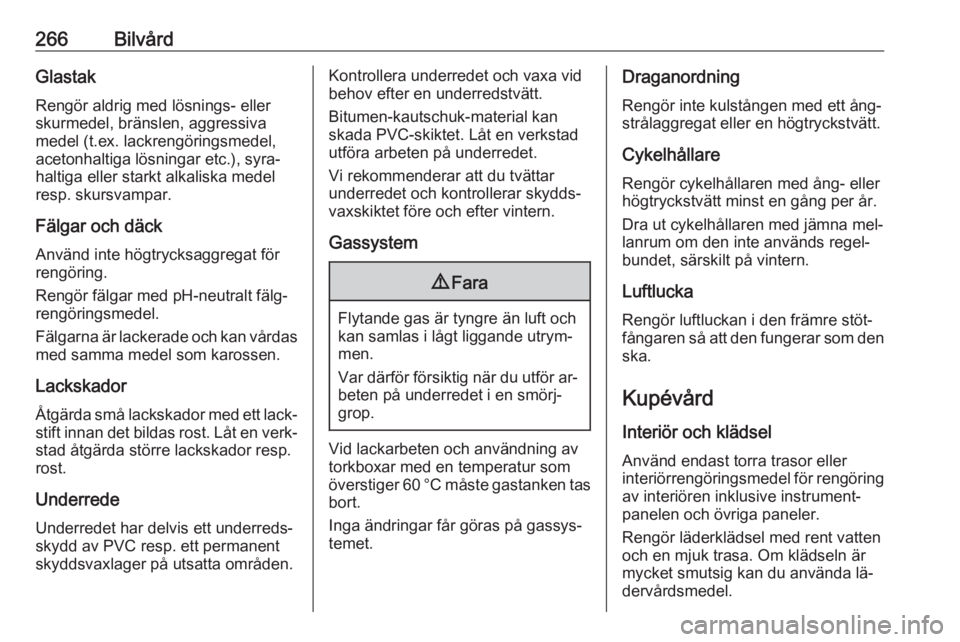

266BilvårdGlastakRengör aldrig med lösnings- eller
skurmedel, bränslen, aggressiva
medel (t.ex. lackrengöringsmedel,
acetonhaltiga lösningar etc.), syra‐
haltiga eller starkt alkaliska medel
resp. skursvampar.
Fälgar och däck Använd inte högtrycksaggregat förrengöring.
Rengör fälgar med pH-neutralt fälg‐
rengöringsmedel.
Fälgarna är lackerade och kan vårdas
med samma medel som karossen.
Lackskador Åtgärda små lackskador med ett lack‐
stift innan det bildas rost. Låt en verk‐ stad åtgärda större lackskador resp.
rost.
Underrede
Underredet har delvis ett underreds‐
skydd av PVC resp. ett permanent
skyddsvaxlager på utsatta områden.Kontrollera underredet och vaxa vid
behov efter en underredstvätt.
Bitumen-kautschuk-material kan
skada PVC-skiktet. Låt en verkstad
utföra arbeten på underredet.
Vi rekommenderar att du tvättar
underredet och kontrollerar skydds‐ vaxskiktet före och efter vintern.
Gassystem9 Fara
Flytande gas är tyngre än luft och
kan samlas i lågt liggande utrym‐
men.
Var därför försiktig när du utför ar‐ beten på underredet i en smörj‐
grop.
Vid lackarbeten och användning av torkboxar med en temperatur som
överstiger 60 °C måste gastanken tas bort.
Inga ändringar får göras på gassys‐
temet.
Draganordning
Rengör inte kulstången med ett ång‐
strålaggregat eller en högtryckstvätt.
Cykelhållare Rengör cykelhållaren med ång- eller
högtryckstvätt minst en gång per år.
Dra ut cykelhållaren med jämna mel‐
lanrum om den inte används regel‐ bundet, särskilt på vintern.
Luftlucka Rengör luftluckan i den främre stöt‐
fångaren så att den fungerar som den
ska.
Kupévård
Interiör och klädsel
Använd endast torra trasor eller
interiörrengöringsmedel för rengöring
av interiören inklusive instrument‐ panelen och övriga paneler.
Rengör läderklädsel med rent vatten
och en mjuk trasa. Om klädseln är
mycket smutsig kan du använda lä‐ dervårdsmedel.

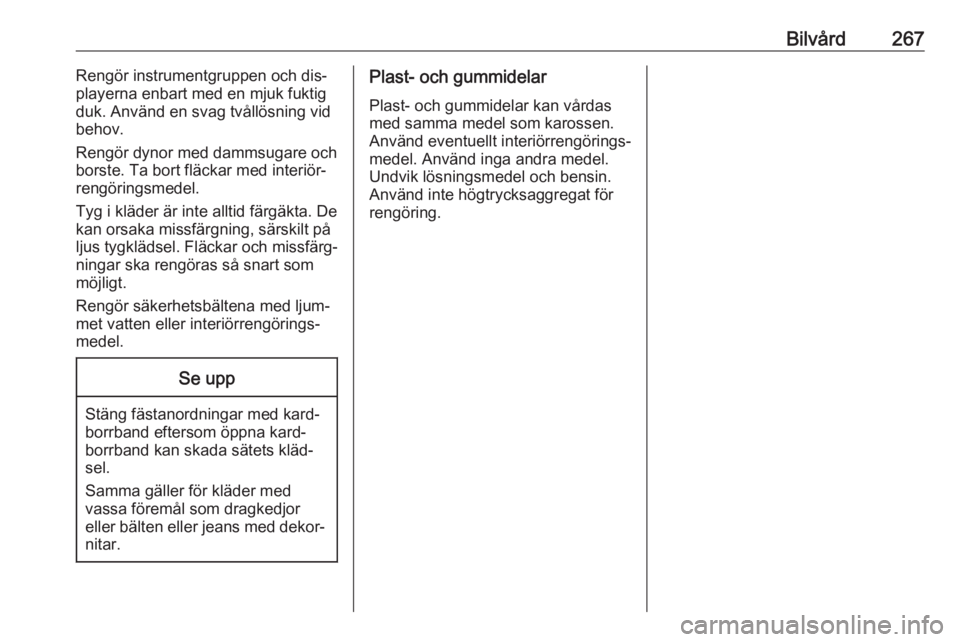

Bilvård267Rengör instrumentgruppen och dis‐
playerna enbart med en mjuk fuktig
duk. Använd en svag tvållösning vid
behov.
Rengör dynor med dammsugare och
borste. Ta bort fläckar med interiör‐
rengöringsmedel.
Tyg i kläder är inte alltid färgäkta. De
kan orsaka missfärgning, särskilt på
ljus tygklädsel. Fläckar och missfärg‐
ningar ska rengöras så snart som
möjligt.
Rengör säkerhetsbältena med ljum‐
met vatten eller interiörrengörings‐
medel.Se upp
Stäng fästanordningar med kard‐
borrband eftersom öppna kard‐
borrband kan skada sätets kläd‐
sel.
Samma gäller för kläder med
vassa föremål som dragkedjor
eller bälten eller jeans med dekor‐ nitar.
Plast- och gummidelar
Plast- och gummidelar kan vårdas
med samma medel som karossen.
Använd eventuellt interiörrengörings‐
medel. Använd inga andra medel.
Undvik lösningsmedel och bensin.
Använd inte högtrycksaggregat för
rengöring.

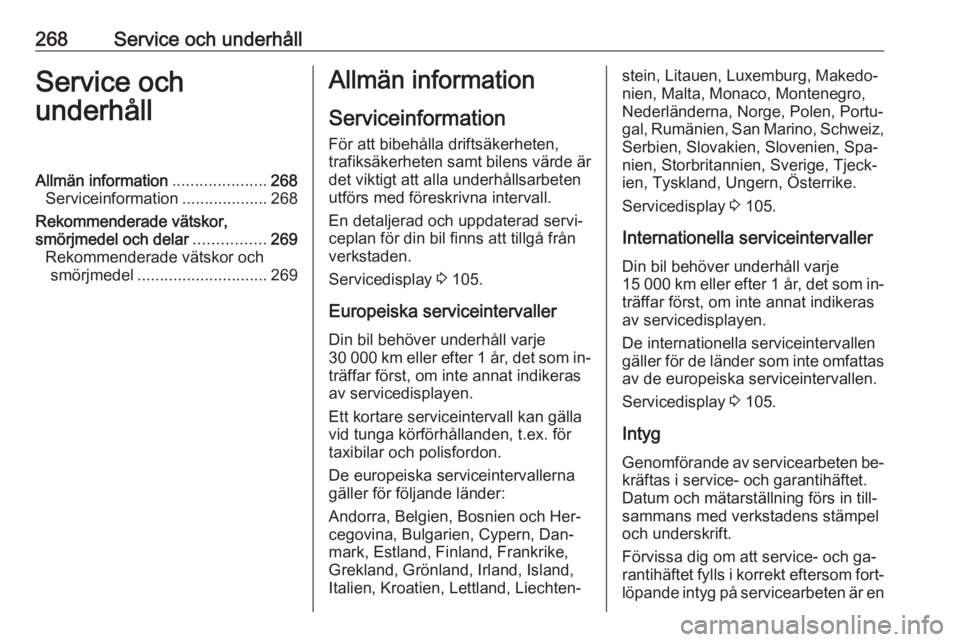

268Service och underhållService och
underhållAllmän information .....................268
Serviceinformation ...................268
Rekommenderade vätskor,
smörjmedel och delar ................269
Rekommenderade vätskor och smörjmedel ............................. 269Allmän information
Serviceinformation
För att bibehålla driftsäkerheten,
trafiksäkerheten samt bilens värde är det viktigt att alla underhållsarbetenutförs med föreskrivna intervall.
En detaljerad och uppdaterad servi‐
ceplan för din bil finns att tillgå från
verkstaden.
Servicedisplay 3 105.
Europeiska serviceintervaller Din bil behöver underhåll varje
30 000 km eller efter 1 år, det som in‐
träffar först, om inte annat indikeras
av servicedisplayen.
Ett kortare serviceintervall kan gälla
vid tunga körförhållanden, t.ex. för
taxibilar och polisfordon.
De europeiska serviceintervallerna
gäller för följande länder:
Andorra, Belgien, Bosnien och Her‐ cegovina, Bulgarien, Cypern, Dan‐
mark, Estland, Finland, Frankrike,
Grekland, Grönland, Irland, Island,
Italien, Kroatien, Lettland, Liechten‐stein, Litauen, Luxemburg, Makedo‐
nien, Malta, Monaco, Montenegro,
Nederländerna, Norge, Polen, Portu‐
gal, Rumänien, San Marino, Schweiz, Serbien, Slovakien, Slovenien, Spa‐
nien, Storbritannien, Sverige, Tjeck‐
ien, Tyskland, Ungern, Österrike.
Servicedisplay 3 105.
Internationella serviceintervaller Din bil behöver underhåll varje
15 000 km eller efter 1 år, det som in‐
träffar först, om inte annat indikeras
av servicedisplayen.
De internationella serviceintervallen
gäller för de länder som inte omfattas
av de europeiska serviceintervallen.
Servicedisplay 3 105.
Intyg
Genomförande av servicearbeten be‐
kräftas i service- och garantihäftet.
Datum och mätarställning förs in till‐
sammans med verkstadens stämpel
och underskrift.
Förvissa dig om att service- och ga‐
rantihäftet fylls i korrekt eftersom fort‐ löpande intyg på servicearbeten är en
