OPEL ZAFIRA C 2016.5 Instruktionsbok
Manufacturer: OPEL, Model Year: 2016.5, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2016.5Pages: 305, PDF Size: 9.25 MB
Page 21 of 305

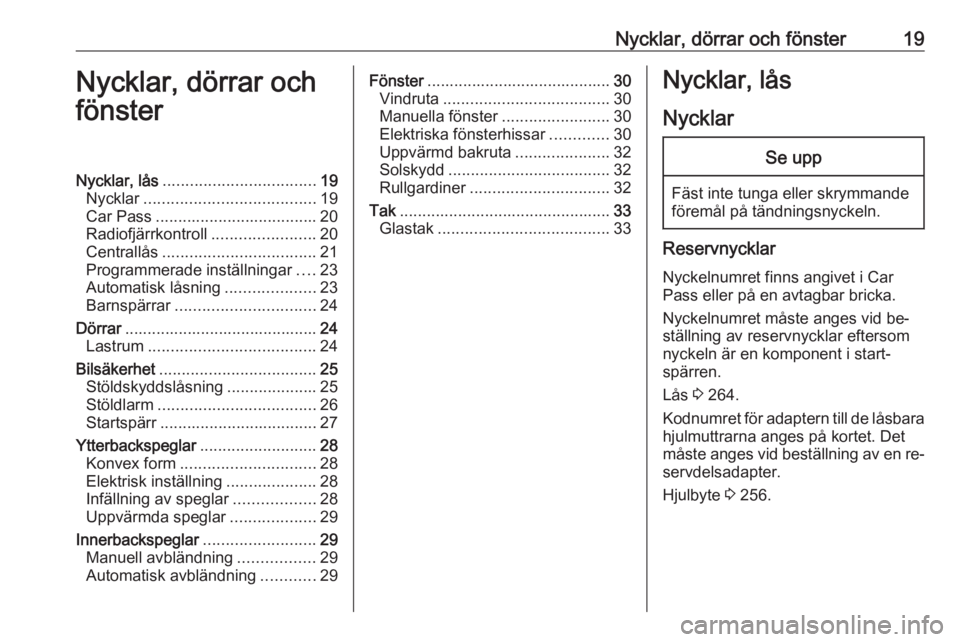

Nycklar, dörrar och fönster19Nycklar, dörrar och
fönsterNycklar, lås .................................. 19
Nycklar ...................................... 19
Car Pass .................................... 20
Radiofjärrkontroll .......................20
Centrallås .................................. 21
Programmerade inställningar ....23
Automatisk låsning ....................23
Barnspärrar ............................... 24
Dörrar ........................................... 24
Lastrum ..................................... 24
Bilsäkerhet ................................... 25
Stöldskyddslåsning ....................25
Stöldlarm ................................... 26
Startspärr ................................... 27
Ytterbackspeglar ..........................28
Konvex form .............................. 28
Elektrisk inställning ....................28
Infällning av speglar ..................28
Uppvärmda speglar ...................29
Innerbackspeglar .........................29
Manuell avbländning .................29
Automatisk avbländning ............29Fönster......................................... 30
Vindruta ..................................... 30
Manuella fönster ........................30
Elektriska fönsterhissar .............30
Uppvärmd bakruta .....................32
Solskydd .................................... 32
Rullgardiner ............................... 32
Tak ............................................... 33
Glastak ...................................... 33Nycklar, lås
NycklarSe upp
Fäst inte tunga eller skrymmande
föremål på tändningsnyckeln.
Reservnycklar
Nyckelnumret finns angivet i Car
Pass eller på en avtagbar bricka.
Nyckelnumret måste anges vid be‐
ställning av reservnycklar eftersom
nyckeln är en komponent i start‐
spärren.
Lås 3 264.
Kodnumret för adaptern till de låsbara
hjulmuttrarna anges på kortet. Det
måste anges vid beställning av en re‐
servdelsadapter.
Hjulbyte 3 256.
Page 22 of 305

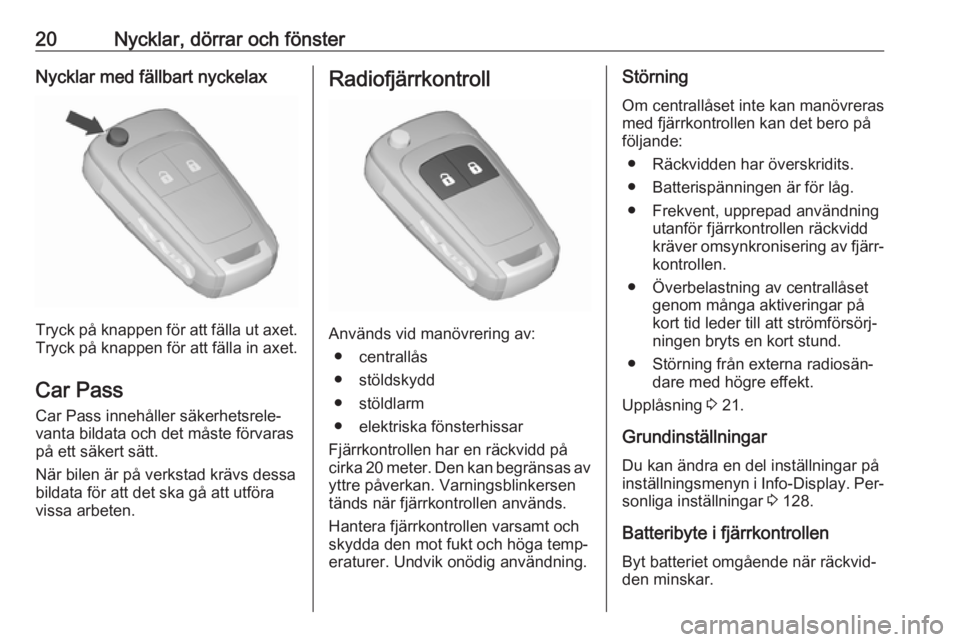

20Nycklar, dörrar och fönsterNycklar med fällbart nyckelax
Tryck på knappen för att fälla ut axet.
Tryck på knappen för att fälla in axet.
Car Pass
Car Pass innehåller säkerhetsrele‐
vanta bildata och det måste förvaras
på ett säkert sätt.
När bilen är på verkstad krävs dessa
bildata för att det ska gå att utföra
vissa arbeten.
Radiofjärrkontroll
Används vid manövrering av:
● centrallås
● stöldskydd
● stöldlarm
● elektriska fönsterhissar
Fjärrkontrollen har en räckvidd på cirka 20 meter. Den kan begränsas av yttre påverkan. Varningsblinkersen
tänds när fjärrkontrollen används.
Hantera fjärrkontrollen varsamt och
skydda den mot fukt och höga temp‐
eraturer. Undvik onödig användning.
Störning
Om centrallåset inte kan manövreras
med fjärrkontrollen kan det bero på
följande:
● Räckvidden har överskridits.
● Batterispänningen är för låg.
● Frekvent, upprepad användning utanför fjärrkontrollen räckvidd
kräver omsynkronisering av fjärr‐
kontrollen.
● Överbelastning av centrallåset genom många aktiveringar på
kort tid leder till att strömförsörj‐
ningen bryts en kort stund.
● Störning från externa radiosän‐ dare med högre effekt.
Upplåsning 3 21.
Grundinställningar Du kan ändra en del inställningar på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 128.
Batteribyte i fjärrkontrollen Byt batteriet omgående när räckvid‐
den minskar.
Page 23 of 305

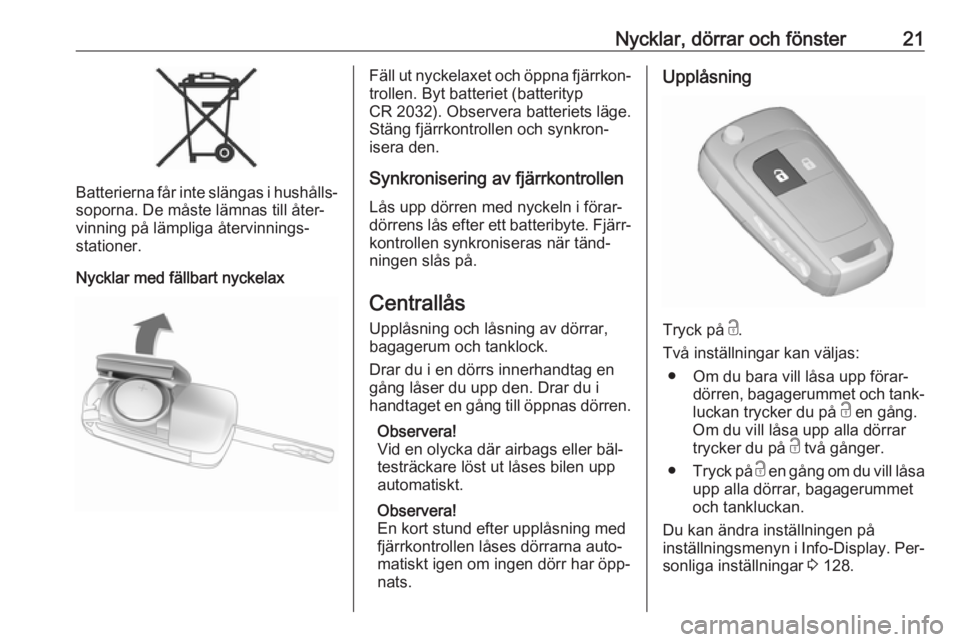

Nycklar, dörrar och fönster21
Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Nycklar med fällbart nyckelax
Fäll ut nyckelaxet och öppna fjärrkon‐ trollen. Byt batteriet (batterityp
CR 2032). Observera batteriets läge.
Stäng fjärrkontrollen och synkron‐
isera den.
Synkronisering av fjärrkontrollen
Lås upp dörren med nyckeln i förar‐
dörrens lås efter ett batteribyte. Fjärr‐
kontrollen synkroniseras när tänd‐
ningen slås på.
Centrallås
Upplåsning och låsning av dörrar,
bagagerum och tanklock.
Drar du i en dörrs innerhandtag en
gång låser du upp den. Drar du i
handtaget en gång till öppnas dörren.
Observera!
Vid en olycka där airbags eller bäl‐
testräckare löst ut låses bilen upp
automatiskt.
Observera!
En kort stund efter upplåsning med
fjärrkontrollen låses dörrarna auto‐
matiskt igen om ingen dörr har öpp‐
nats.Upplåsning
Tryck på c.
Två inställningar kan väljas: ● Om du bara vill låsa upp förar‐ dörren, bagagerummet och tank‐
luckan trycker du på c en gång.
Om du vill låsa upp alla dörrar
trycker du på c två gånger.
● Tryck på c en gång om du vill låsa
upp alla dörrar, bagagerummet
och tankluckan.
Du kan ändra inställningen på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 128.
Page 24 of 305

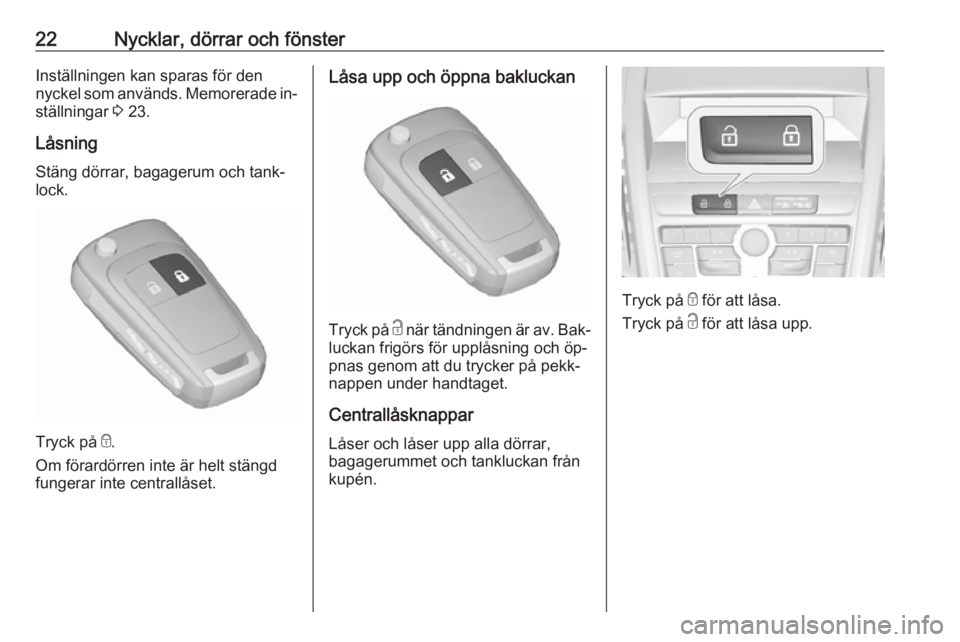

22Nycklar, dörrar och fönsterInställningen kan sparas för den
nyckel som används. Memorerade in‐ ställningar 3 23.
Låsning Stäng dörrar, bagagerum och tank‐
lock.
Tryck på e
.
Om förardörren inte är helt stängd
fungerar inte centrallåset.
Låsa upp och öppna bakluckan
Tryck på c när tändningen är av. Bak‐
luckan frigörs för upplåsning och öp‐
pnas genom att du trycker på pekk‐
nappen under handtaget.
Centrallåsknappar Låser och låser upp alla dörrar,
bagagerummet och tankluckan från
kupén.
Tryck på e för att låsa.
Tryck på c för att låsa upp.
Page 25 of 305

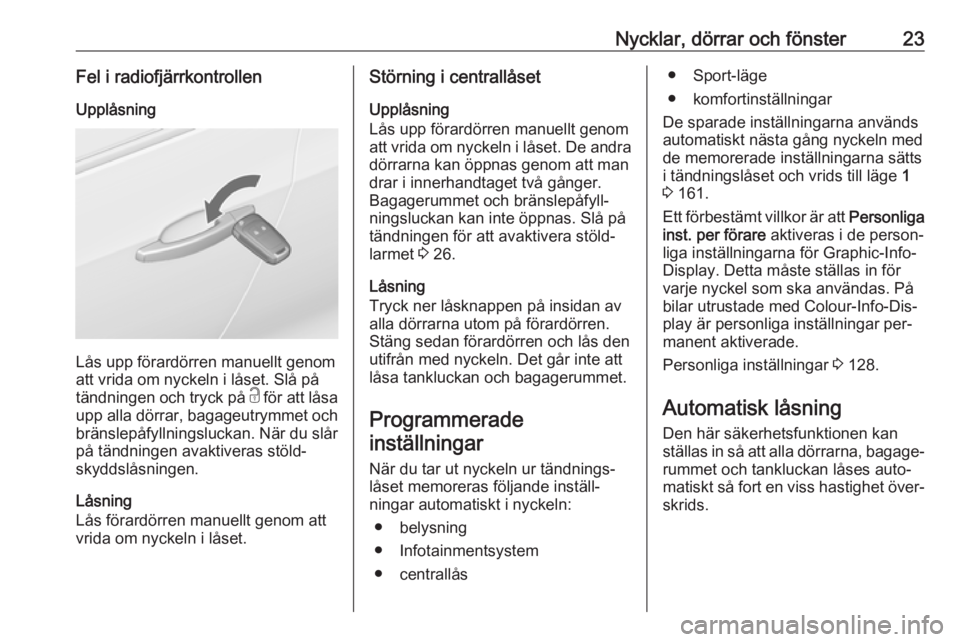

Nycklar, dörrar och fönster23Fel i radiofjärrkontrollenUpplåsning
Lås upp förardörren manuellt genom
att vrida om nyckeln i låset. Slå på
tändningen och tryck på c för att låsa
upp alla dörrar, bagageutrymmet och
bränslepåfyllningsluckan. När du slår
på tändningen avaktiveras stöld‐
skyddslåsningen.
Låsning
Lås förardörren manuellt genom att
vrida om nyckeln i låset.
Störning i centrallåset
Upplåsning
Lås upp förardörren manuellt genom
att vrida om nyckeln i låset. De andra
dörrarna kan öppnas genom att man
drar i innerhandtaget två gånger.
Bagagerummet och bränslepåfyll‐
ningsluckan kan inte öppnas. Slå på
tändningen för att avaktivera stöld‐
larmet 3 26.
Låsning
Tryck ner låsknappen på insidan av alla dörrarna utom på förardörren.
Stäng sedan förardörren och lås den
utifrån med nyckeln. Det går inte att
låsa tankluckan och bagagerummet.
Programmeradeinställningar
När du tar ut nyckeln ur tändnings‐
låset memoreras följande inställ‐
ningar automatiskt i nyckeln:
● belysning
● Infotainmentsystem
● centrallås● Sport-läge
● komfortinställningar
De sparade inställningarna används
automatiskt nästa gång nyckeln med de memorerade inställningarna sätts
i tändningslåset och vrids till läge 1
3 161.
Ett förbestämt villkor är att Personliga
inst. per förare aktiveras i de person‐
liga inställningarna för Graphic-Info-
Display. Detta måste ställas in för varje nyckel som ska användas. På
bilar utrustade med Colour-Info-Dis‐ play är personliga inställningar per‐
manent aktiverade.
Personliga inställningar 3 128.
Automatisk låsning Den här säkerhetsfunktionen kan
ställas in så att alla dörrarna, bagage‐
rummet och tankluckan låses auto‐
matiskt så fort en viss hastighet över‐ skrids.
Page 26 of 305

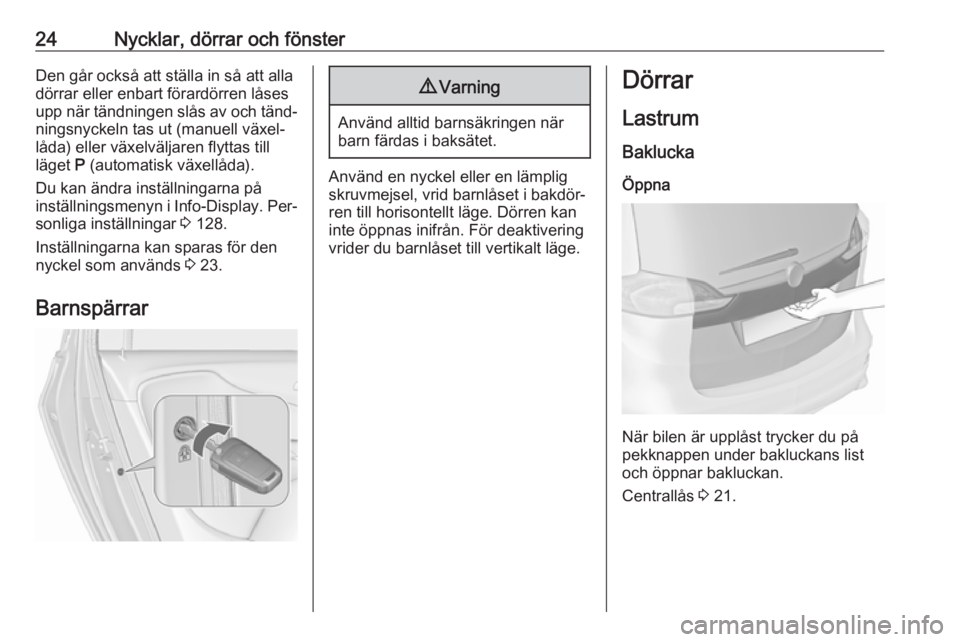

24Nycklar, dörrar och fönsterDen går också att ställa in så att alla
dörrar eller enbart förardörren låses
upp när tändningen slås av och tänd‐
ningsnyckeln tas ut (manuell växel‐
låda) eller växelväljaren flyttas till
läget P (automatisk växellåda).
Du kan ändra inställningarna på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 128.
Inställningarna kan sparas för den nyckel som används 3 23.
Barnspärrar9 Varning
Använd alltid barnsäkringen när
barn färdas i baksätet.
Använd en nyckel eller en lämplig
skruvmejsel, vrid barnlåset i bakdör‐
ren till horisontellt läge. Dörren kan
inte öppnas inifrån. För deaktivering
vrider du barnlåset till vertikalt läge.
Dörrar
Lastrum Baklucka
Öppna
När bilen är upplåst trycker du på
pekknappen under bakluckans list
och öppnar bakluckan.
Centrallås 3 21.
Page 27 of 305

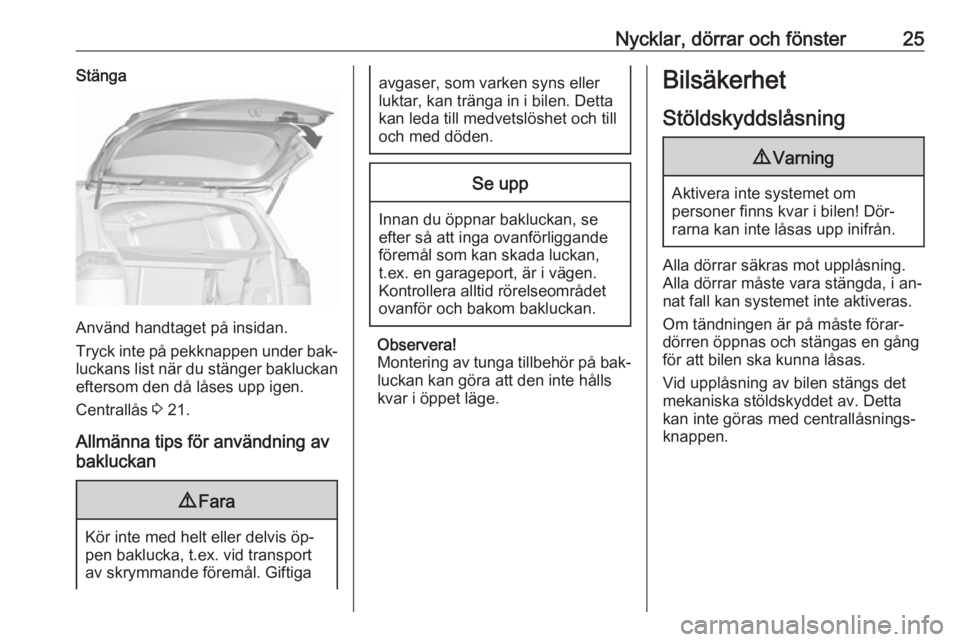

Nycklar, dörrar och fönster25Stänga
Använd handtaget på insidan.
Tryck inte på pekknappen under bak‐ luckans list när du stänger bakluckan
eftersom den då låses upp igen.
Centrallås 3 21.
Allmänna tips för användning av
bakluckan
9 Fara
Kör inte med helt eller delvis öp‐
pen baklucka, t.ex. vid transport
av skrymmande föremål. Giftiga
avgaser, som varken syns eller
luktar, kan tränga in i bilen. Detta
kan leda till medvetslöshet och till
och med döden.Se upp
Innan du öppnar bakluckan, se
efter så att inga ovanförliggande
föremål som kan skada luckan,
t.ex. en garageport, är i vägen.
Kontrollera alltid rörelseområdet
ovanför och bakom bakluckan.
Observera!
Montering av tunga tillbehör på bak‐
luckan kan göra att den inte hålls
kvar i öppet läge.
Bilsäkerhet
Stöldskyddslåsning9 Varning
Aktivera inte systemet om
personer finns kvar i bilen! Dör‐
rarna kan inte låsas upp inifrån.
Alla dörrar säkras mot upplåsning.
Alla dörrar måste vara stängda, i an‐ nat fall kan systemet inte aktiveras.
Om tändningen är på måste förar‐
dörren öppnas och stängas en gång
för att bilen ska kunna låsas.
Vid upplåsning av bilen stängs det
mekaniska stöldskyddet av. Detta
kan inte göras med centrallåsnings‐
knappen.
Page 28 of 305

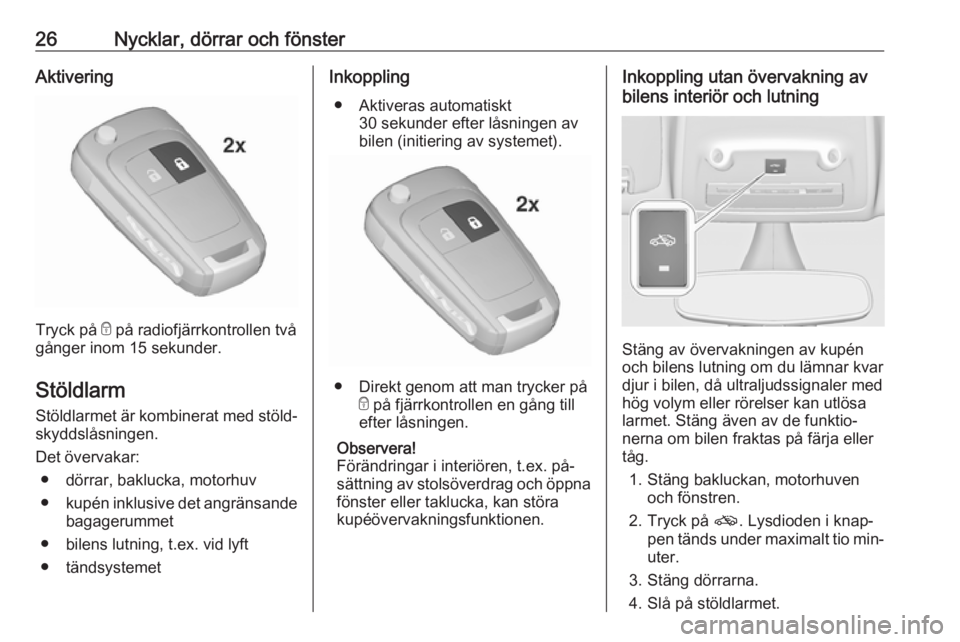

26Nycklar, dörrar och fönsterAktivering
Tryck på e på radiofjärrkontrollen två
gånger inom 15 sekunder.
Stöldlarm
Stöldlarmet är kombinerat med stöld‐ skyddslåsningen.
Det övervakar: ● dörrar, baklucka, motorhuv
● kupén inklusive det angränsande
bagagerummet
● bilens lutning, t.ex. vid lyft
● tändsystemet
Inkoppling
● Aktiveras automatiskt 30 sekunder efter låsningen av
bilen (initiering av systemet).
● Direkt genom att man trycker på
e på fjärrkontrollen en gång till
efter låsningen.
Observera!
Förändringar i interiören, t.ex. på‐
sättning av stolsöverdrag och öppna
fönster eller taklucka, kan störa
kupéövervakningsfunktionen.
Inkoppling utan övervakning av
bilens interiör och lutning
Stäng av övervakningen av kupén
och bilens lutning om du lämnar kvar
djur i bilen, då ultraljudssignaler med
hög volym eller rörelser kan utlösa
larmet. Stäng även av de funktio‐
nerna om bilen fraktas på färja eller
tåg.
1. Stäng bakluckan, motorhuven och fönstren.
2. Tryck på o. Lysdioden i knap‐
pen tänds under maximalt tio min‐
uter.
3. Stäng dörrarna.
4. Slå på stöldlarmet.
Page 29 of 305
Nycklar, dörrar och fönster27Statusmeddelandet visas i förarinfor‐
mationscentrets display.
Statuslysdiod
Statuslysdioden är inbyggd i sensorn
upptill på instrumentpanelen.
Status under de första
30 sekunderna efter aktivering av
stöldlarmet:
Lysdioden lyser:Test, larmfördröj‐
ningLysdioden
blinkar snabbt:Dörrar, baklucka
eller motorhuv inte
helt stängda eller
systemfelStatus när systemet är aktiverat:Lysdioden
blinkar lång‐
samt:Systemet är aktiverat
Uppsök en verkstad för att få hjälp vid
störningar.
Frånkoppling När du låser upp bilen inaktiveras
stöldlarmet.
LarmNär larmet utlöses, aktiveras larmtu‐tan och varningsblinkersen tänds.
Larmsignalernas antal och varaktig‐
het stipuleras i lagstiftningen.
Avbryt larmet genom att trycka på val‐
fri knapp på fjärrkontrollen eller slå på tändningen.
Stöldlarmet kan endast deaktiveras
genom att man trycker på c eller
genom att man slår på tändningen.
Ett utlöst larm, vilket inte avbrutits av
föraren, indikeras genom att var‐
ningsblinkersen blinkar. Den blinkar
snabbt tre gånger nästa gång bilen
låses upp med radiofjärrkontrollen.
Dessutom visas ett varningsmedde‐
lande eller en varningskod i förarin‐
formationscentrets display efter att
tändningen slagits till.
Bilmeddelanden 3 122.
Startspärr
Systemet är integrerat i tändnings‐
låset och kontrollerar om bilen får
startas med den nyckel som används.
Startspärren aktiveras automatiskt
när nyckeln tas ut ur tändningslåset.
Om kontrollampan d blinkar när
tändningen är på finns det en störning
och det går inte att starta motorn. Slå av tändningen och slå på den igen.
Om kontrollampan fortsätter att
blinka, försök starta motorn med
reservnyckeln och uppsök en verk‐
stad för att få hjälp.
Observera!
Startspärren låser inte dörrarna. Lås
därför alltid bilen när du lämnar den
och koppla in stöldlarmet 3 21,
3 26.
Kontrollampa d 3 114.
Page 30 of 305

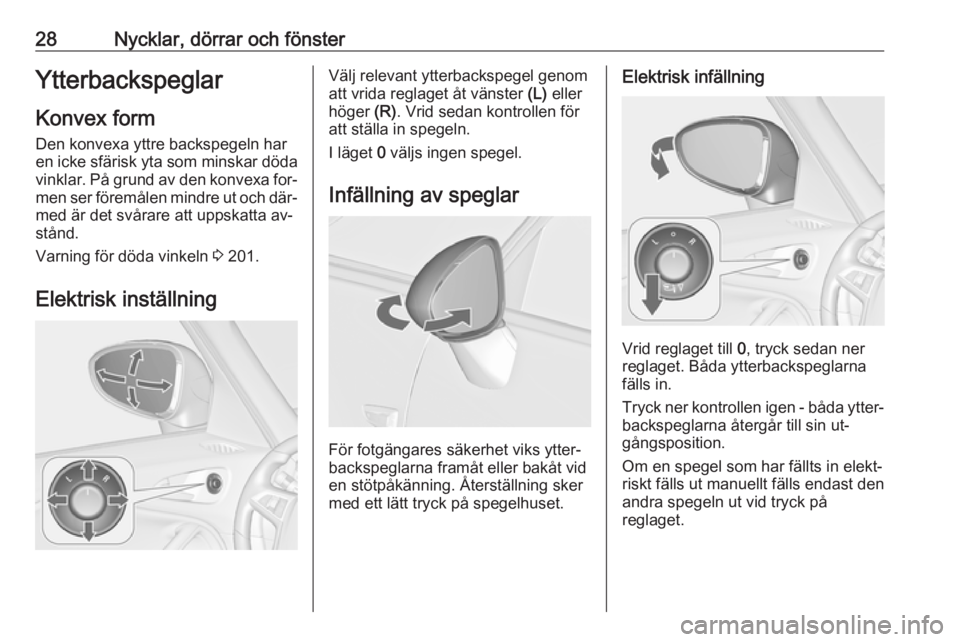

28Nycklar, dörrar och fönsterYtterbackspeglarKonvex formDen konvexa yttre backspegeln har
en icke sfärisk yta som minskar döda
vinklar. På grund av den konvexa for‐ men ser föremålen mindre ut och där‐
med är det svårare att uppskatta av‐
stånd.
Varning för döda vinkeln 3 201.
Elektrisk inställningVälj relevant ytterbackspegel genom
att vrida reglaget åt vänster (L) eller
höger (R). Vrid sedan kontrollen för
att ställa in spegeln.
I läget 0 väljs ingen spegel.
Infällning av speglar
För fotgängares säkerhet viks ytter‐
backspeglarna framåt eller bakåt vid
en stötpåkänning. Återställning sker
med ett lätt tryck på spegelhuset.
Elektrisk infällning
Vrid reglaget till 0, tryck sedan ner
reglaget. Båda ytterbackspeglarna fälls in.
Tryck ner kontrollen igen - båda ytter‐
backspeglarna återgår till sin ut‐
gångsposition.
Om en spegel som har fällts in elekt‐
riskt fälls ut manuellt fälls endast den
andra spegeln ut vid tryck på
reglaget.
