Page 31 of 305

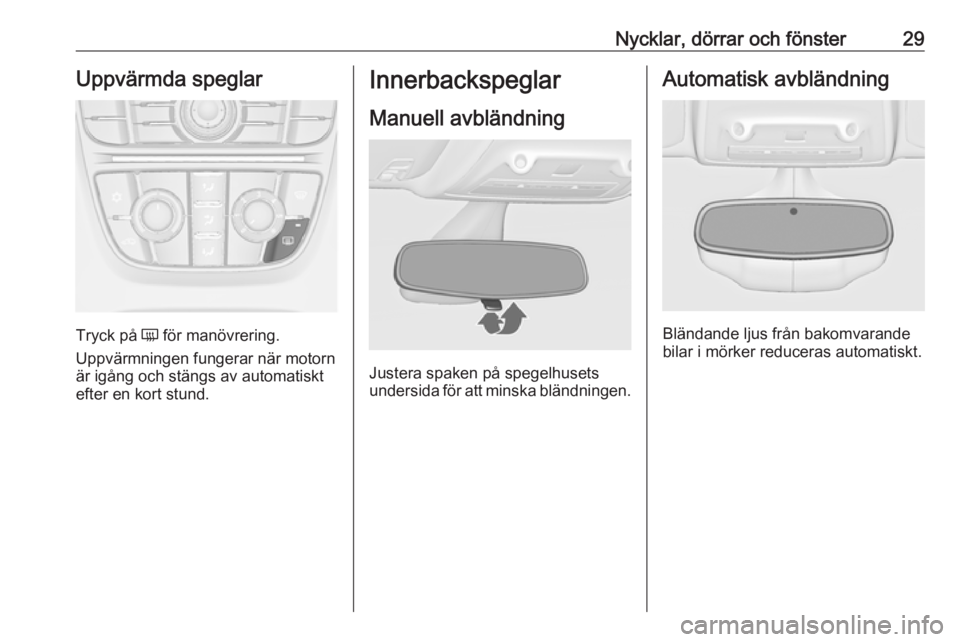

Nycklar, dörrar och fönster29Uppvärmda speglar
Tryck på Ü för manövrering.
Uppvärmningen fungerar när motorn
är igång och stängs av automatiskt
efter en kort stund.
Innerbackspeglar
Manuell avbländning
Justera spaken på spegelhusets
undersida för att minska bländningen.
Automatisk avbländning
Bländande ljus från bakomvarande
bilar i mörker reduceras automatiskt.

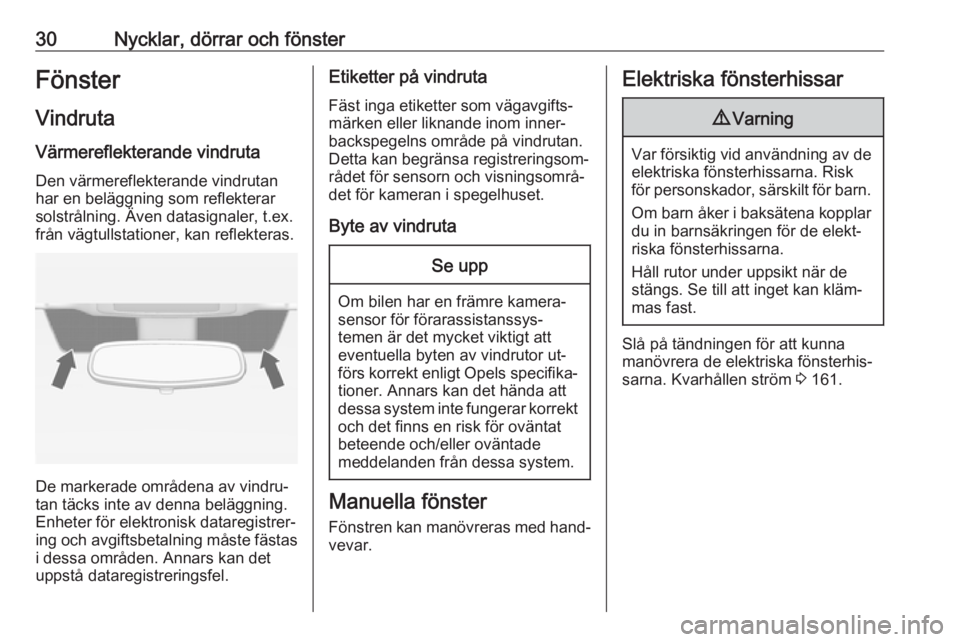

Page 32 of 305
30Nycklar, dörrar och fönsterFönsterVindruta
Värmereflekterande vindruta
Den värmereflekterande vindrutan
har en beläggning som reflekterar
solstrålning. Även datasignaler, t.ex.
från vägtullstationer, kan reflekteras.
De markerade områdena av vindru‐
tan täcks inte av denna beläggning.
Enheter för elektronisk dataregistrer‐
ing och avgiftsbetalning måste fästas i dessa områden. Annars kan det
uppstå dataregistreringsfel.
Etiketter på vindruta
Fäst inga etiketter som vägavgifts‐
märken eller liknande inom inner‐
backspegelns område på vindrutan.
Detta kan begränsa registreringsom‐
rådet för sensorn och visningsområ‐
det för kameran i spegelhuset.
Byte av vindrutaSe upp
Om bilen har en främre kamera‐
sensor för förarassistanssys‐
temen är det mycket viktigt att
eventuella byten av vindrutor ut‐
förs korrekt enligt Opels specifika‐
tioner. Annars kan det hända att
dessa system inte fungerar korrekt och det finns en risk för oväntat
beteende och/eller oväntade
meddelanden från dessa system.
Manuella fönster
Fönstren kan manövreras med hand‐ vevar.
Elektriska fönsterhissar9 Varning
Var försiktig vid användning av de
elektriska fönsterhissarna. Risk
för personskador, särskilt för barn.
Om barn åker i baksätena kopplar
du in barnsäkringen för de elekt‐
riska fönsterhissarna.
Håll rutor under uppsikt när de
stängs. Se till att inget kan kläm‐
mas fast.
Slå på tändningen för att kunna
manövrera de elektriska fönsterhis‐
sarna. Kvarhållen ström 3 161.

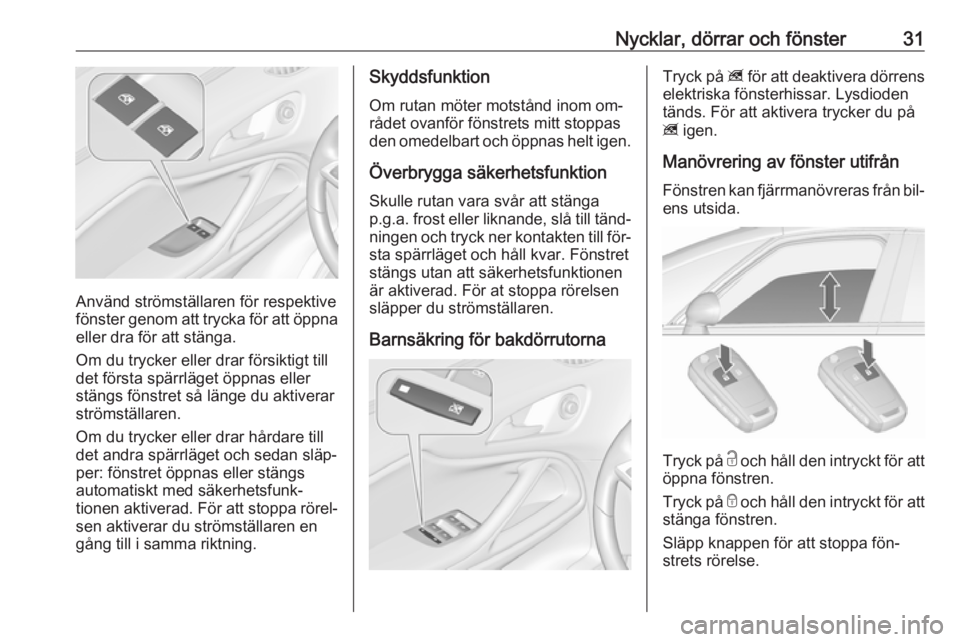

Page 33 of 305
Nycklar, dörrar och fönster31
Använd strömställaren för respektive
fönster genom att trycka för att öppna
eller dra för att stänga.
Om du trycker eller drar försiktigt till
det första spärrläget öppnas eller
stängs fönstret så länge du aktiverar
strömställaren.
Om du trycker eller drar hårdare till
det andra spärrläget och sedan släp‐
per: fönstret öppnas eller stängs
automatiskt med säkerhetsfunk‐
tionen aktiverad. För att stoppa rörel‐
sen aktiverar du strömställaren en
gång till i samma riktning.
Skyddsfunktion
Om rutan möter motstånd inom om‐rådet ovanför fönstrets mitt stoppas
den omedelbart och öppnas helt igen.
Överbrygga säkerhetsfunktion Skulle rutan vara svår att stänga
p.g.a. frost eller liknande, slå till tänd‐ ningen och tryck ner kontakten till för‐
sta spärrläget och håll kvar. Fönstret
stängs utan att säkerhetsfunktionen
är aktiverad. För at stoppa rörelsen
släpper du strömställaren.
Barnsäkring för bakdörrutornaTryck på z för att deaktivera dörrens
elektriska fönsterhissar. Lysdioden
tänds. För att aktivera trycker du på
z igen.
Manövrering av fönster utifrån
Fönstren kan fjärrmanövreras från bil‐ ens utsida.
Tryck på c och håll den intryckt för att
öppna fönstren.
Tryck på e och håll den intryckt för att
stänga fönstren.
Släpp knappen för att stoppa fön‐
strets rörelse.

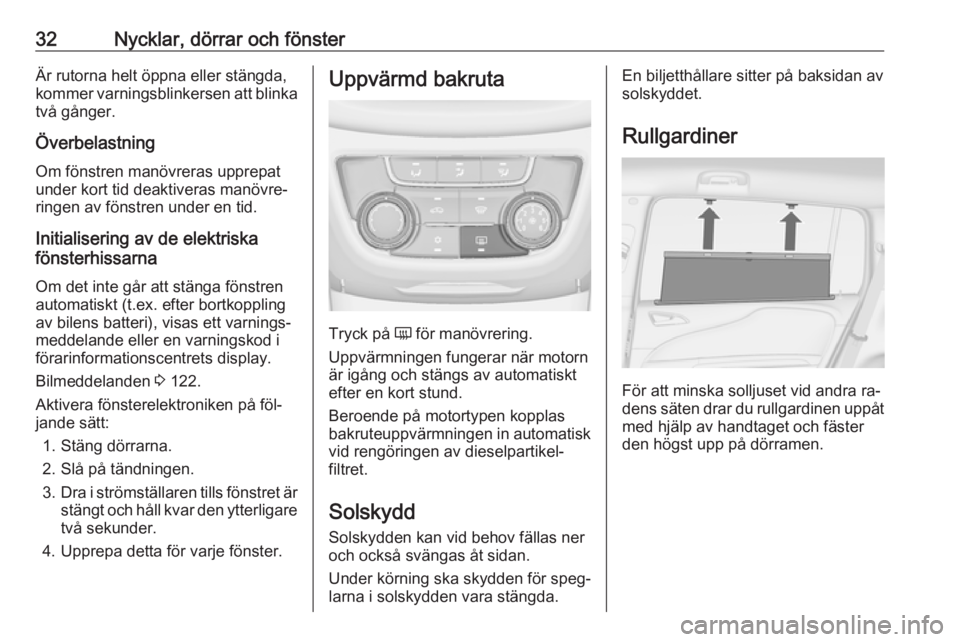

Page 34 of 305
32Nycklar, dörrar och fönsterÄr rutorna helt öppna eller stängda,
kommer varningsblinkersen att blinka
två gånger.
Överbelastning
Om fönstren manövreras upprepat
under kort tid deaktiveras manövre‐ ringen av fönstren under en tid.
Initialisering av de elektriska
fönsterhissarna
Om det inte går att stänga fönstren
automatiskt (t.ex. efter bortkoppling
av bilens batteri), visas ett varnings‐
meddelande eller en varningskod i
förarinformationscentrets display.
Bilmeddelanden 3 122.
Aktivera fönsterelektroniken på föl‐
jande sätt:
1. Stäng dörrarna.
2. Slå på tändningen.
3. Dra i strömställaren tills fönstret är
stängt och håll kvar den ytterligare
två sekunder.
4. Upprepa detta för varje fönster.Uppvärmd bakruta
Tryck på Ü för manövrering.
Uppvärmningen fungerar när motorn
är igång och stängs av automatiskt
efter en kort stund.
Beroende på motortypen kopplas bakruteuppvärmningen in automatisk vid rengöringen av dieselpartikel‐filtret.
Solskydd Solskydden kan vid behov fällas ner
och också svängas åt sidan.
Under körning ska skydden för speg‐
larna i solskydden vara stängda.
En biljetthållare sitter på baksidan av
solskyddet.
Rullgardiner
För att minska solljuset vid andra ra‐
dens säten drar du rullgardinen uppåt
med hjälp av handtaget och fästerden högst upp på dörramen.
Page 35 of 305
Nycklar, dörrar och fönster33Tak
Glastak
Panoramatak
Dra i skjutreglaget för att öppna pa‐
noramatakets skydd.
Skjut tillbaka skjutreglaget för att
täcka panoramataket.
Solskydd
Solskyddet ovanför baksätena är el‐
manövrerat.
G:ÖppnaH:Stänga
Tryck försiktigt på G eller H till det
första spärrläget: solskyddet öppnas
eller stängs så länge strömställaren
hålls intryckt.
Tryck på G eller H hårdare till det
andra spärrläget och släpp sedan
knappen: solskyddet öppnas eller
stängs automatiskt. För att stoppa rö‐
relsen trycker du på strömställaren en
gång till.
Skyddsfunktion
Om solskyddet stöter på motstånd
under den automatiska stängningen
stoppas det omedelbart och öppnas
igen.
Funktionsstandby
När tändningslåset är i läge 1 går
solskyddet att använda 3 161.
Initiering efter strömavbrott Efter ett strömavbrott har solskyddet
eventuellt begränsad funktion. Initiera
systemet på följande sätt:
1. Vrid nyckeln i tändningen till läge 1.
2. Tryck försiktigt på G (öppna) till
det första spärrläget två gånger,
solskyddet öppnas något.
3. Tryck genast försiktigt på H
(stäng) till det första spärrläget två
gånger, solskyddet stängs något.
Efter steg 3 befinner sig solskyd‐
det i sitt initieringsläge utan säker‐ hetsfunktionen.
Page 36 of 305
34Nycklar, dörrar och fönster4.Tryck försiktigt på G (öppna) till
det första spärrläget tills solskyd‐
det har öppnats helt.
5. Tryck försiktigt på H (stäng) till
det första spärrläget tills solskyd‐
det har stängts helt.
Efter denna procedur är solskyddet
initierat med aktiverad säkerhetsfunk‐ tion.
När G eller H trycks hårdare till det
andra spärrläget under initieringen
avbryts proceduren.
Page 37 of 305
Stolar, säkerhetsfunktioner35Stolar,
säkerhetsfunktionerNackskydd ................................... 35
Aktiva nackskydd .......................36
Framstolar .................................... 37
Stolsposition .............................. 37
Ställa in stol manuellt ................38
Ställa in elmanövrerad stol ........40
Armstöd ..................................... 41
Värme ........................................ 42
Baksäten ...................................... 43
Säten i den andra sätesraden ...43
Säten i den tredje sätesraden ...47
Säkerhetsbälten ........................... 49
Trepunktsbälte ........................... 50
Airbagsystem ............................... 53
Frontairbagsystem .....................56
Sidoairbagsystem ......................56
Krockskyddsgardiner .................57
Deaktivering av airbag ...............57
Barnsäkerhet ............................... 59
Barnsäkerhetssystem ................59
Monteringsplatser för barnsäkerhetssystem ...............61ISOFIX barnsäkerhetssystem ...64
Top-tether, fästöglor ..................64Nackskydd
Position9 Varning
Nackskydden måste vara rätt in‐
ställda vid körning.
Nackstödets övre kant ska vara i höjd
med huvudets övre del. Om detta inte
är möjligt bör nackskyddet ställas i det högsta läget för mycket långa
personer och i det lägsta läget för
mycket korta personer.
Page 38 of 305
36Stolar, säkerhetsfunktionerInställning
Nackstöd på framsätena
Höjdinställning
Tryck på knappen, ställ in höjden,
spärra nackskyddet.
Horisontell inställning
Ställ in nackskyddet vågrätt genom
att dra det framåt. Det spärras i flera
olika lägen.
För att återgå till det bakersta läget,
dra det så långt fram som möjligt och
släpp det.
Nackstöd på baksätena
Höjdinställning
Dra nackskyddet uppåt eller lås upp
spärrfjädrarna genom att trycka och
skjuta nackskyddet neråt.
Borttagning
Tryck in de båda spärrarna och dra
loss nackskyddet uppåt.
Aktiva nackskydd
Vid påkörning bakifrån flyttas de aktiva nackskyddens framsida något
framåt. Då får huvudet stöd så att ris‐ ken för whiplashskada minskas.
Page 39 of 305
Stolar, säkerhetsfunktioner37Observera!
Godkända tillbehör får endast mon‐
teras om inte sätet används.Framstolar
Stolsposition9 Varning
Sätena måste vara rätt inställda
vid körning.
9 Varning
Ställ aldrig in sätena under kör‐
ning. De kan röra sig okontrollerat.
9 Fara
Sitt inte närmare ratten än 25 cm
för att möjliggöra säker utlösning
av airbagen.
9 Varning
Förvara aldrig några föremål
under stolarna.
● Sitt så långt in mot ryggstödet som möjligt. Ställ in sätets av‐
stånd till pedalerna så att benen
är lätt vinklade när pedalerna
trampas ner. Skjut det främre
passagerarsätet så långt bakåt
som möjligt.
● Ställ in säteshöjden på lämplig höjd, så att du har fri sikt åt alla
håll och ser alla mätare. Det bör
finnas ett fritt utrymme på minst
en handsbredd mellan huvudet
och takramen. Låren ska vila lätt
mot sätet utan tryck.
● Sitt med axlarna så långt in mot ryggstödet som möjligt. Ställ in
ryggstödets lutning så att det går
Page 40 of 305
38Stolar, säkerhetsfunktionerlätt att nå ratten med armarna
något böjda. Behåll kontakten
mellan axlar och ryggstöd när du
vrider på ratten. Ryggstödet får
inte vara lutat för långt bakåt. Re‐ kommenderad maximal lutnings‐
vinkel är ca25 °.
● Justera sätet och ratten så att handlederna vilar på ratten när
armen är helt utsträckt och ax‐
larna är på ryggstödet.
● Ställ in ratten 3 96.
● Ställ in nackskyddet 3 35.
● Ställ in säkerhetsbältets höjd 3 50.
● Ställ in lårstödet så att det blir ett
avstånd på ungefär två fingrars
bredd mellan sätets kant och
knävecket.
● Ställ in svankstödet så att det stöder ryggradens naturliga form.
Ställa in stol manuellt Använd alltid säkerhetsbältena ochse till att ryggstöden är spärrade vid
körning.Längdinställning
Dra i handtaget, flytta sätet, släpp
handtaget. Försök att flytta sätet
bakåt och framåt för att kontrollera att
det är låst på plats.
Ryggstödslutning
Dra i spaken, ställ in lutningen och
släpp spaken. Låt ryggstödet gå i in‐ grepp hörbart.
Fällbart ryggstöd på passagerarsto‐
len 3 78.
