OPEL ZAFIRA C 2016.5 Instruktionsbok
Manufacturer: OPEL, Model Year: 2016.5, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2016.5Pages: 305, PDF Size: 9.25 MB
Page 11 of 305
Kort sagt9Ytterbackspeglar
Välj ytterbackspegel och ställ in den.
Konvexa ytterbackspeglar 3 28,
elektrisk inställning 3 28, infällbara
ytterbackspeglar 3 28, uppvärmda
ytterbackspeglar 3 29.
Ställa in ratt
Lossa spaken, ställ in ratten, spärra
sedan spaken och se till att den är
ordentligt låst.
Ratten får bara ställas in när bilen står still och rattlåset är upplåst.
Airbagsystem 3 53, tändningslägen
3 161.
Page 12 of 305
10Kort sagtÖversikt instrumentpanel
Page 13 of 305
Kort sagt111Elektriska fönsterhissar .........30
2 Ytterbackspeglar ...................28
3 Farthållare .......................... 179
Hastighetsbegränsare .........181
Adaptiv farthållare ...............182
Kollisionsvarning .................189
4 Sidoluftmunstycken .............156
5 Blinkers och filbytessignal,
ljustuta, halvljus och
helljus, helljusassistent ......145
Fördröjd belysning .............148
Parkeringsljus .....................146
Knappar för förarinforma‐
tionscentral .......................... 116
6 Instrument .......................... 103
7 Fjärrkontroll på ratten ...........96
8 Förarinformationscentrum ...116
9 Vindrutetorkare, vindru‐
tespolarsystem, strål‐
kastarspolare,
bakrutetorkare, bakrutes‐
polarsystem ........................... 9710 Centrallås .............................. 21
Varningsblinkers ................145
SPORT-läge ....................... 178
Reseläge ............................ 178
Bränslevalsknapp ...............104
Kontrollampa för
deaktivering av airbag ........110
Kontrollampa för fram‐
sätespassagerarens
säkerhetsbälte ...................109
11 Info-Display ........................ 120
12 Mittre luftmunstycken .........156
13 Statuslysdiod stöldlarm ........26
14 Handskfack .......................... 66
15 Klimatiseringsautomatik ......150
16 AUX-ingång, USB-ingång,
SD-kortplats .......................... 10
Eluttag ................................. 101
17 Växelspak, manuell
växellåda ............................ 173
Automatisk växellåda .........17018Dragkraftskontroll ...............176
Elektronisk stabilitetsreg‐
lering .................................. 177
Filbytesvarning ...................208
19 Elektrisk parkeringsbroms ... 174
20 Parkeringshjälpsystem ........195
Eco-knapp för stopp-start-
system ................................. 162
21 Tändlås med rattlås ...........161
22 Signalhorn ............................ 97
Förarairbag .......................... 56
23 Upplåsningshandtag för
motorhuv ............................ 225
24 Säkringshållare ..................243
Förvaringsutrymme ...............67
25 Rattinställning ......................96
26 Belysningsströmställare .....138
Strålkastarinställning ..........141
Dimljus fram ....................... 145
Dimbakljus ......................... 146
Instrumentbelysning ...........147

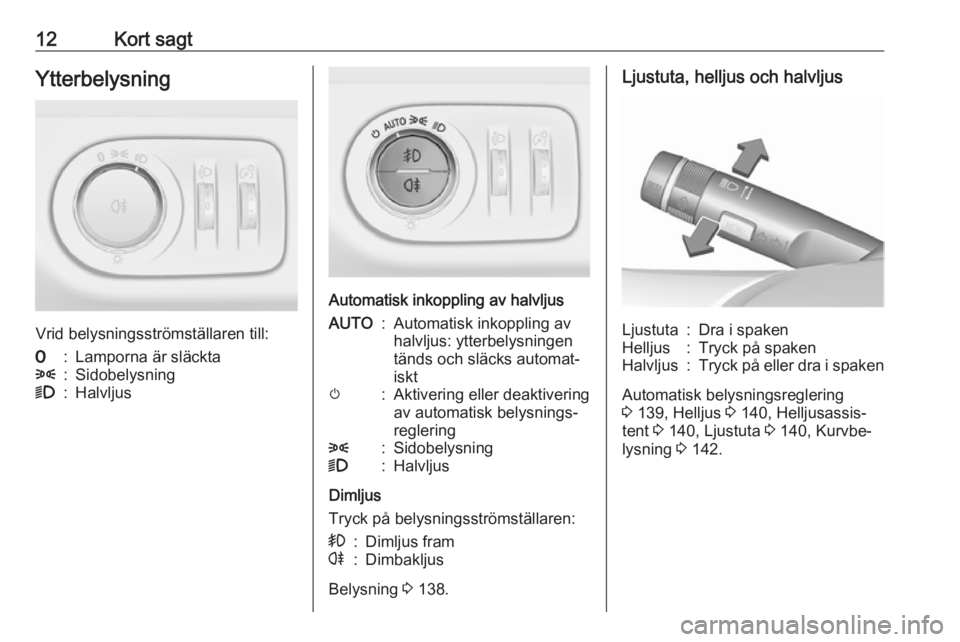

Page 14 of 305
12Kort sagtYtterbelysning
Vrid belysningsströmställaren till:
7:Lamporna är släckta8:Sidobelysning9:Halvljus
Automatisk inkoppling av halvljus
AUTO:Automatisk inkoppling av
halvljus: ytterbelysningen
tänds och släcks automat‐
isktm:Aktivering eller deaktivering
av automatisk belysnings‐
reglering8:Sidobelysning9:Halvljus
Dimljus
Tryck på belysningsströmställaren:
>:Dimljus framr:Dimbakljus
Belysning 3 138.
Ljustuta, helljus och halvljusLjustuta:Dra i spakenHelljus:Tryck på spakenHalvljus:Tryck på eller dra i spaken
Automatisk belysningsreglering
3 139, Helljus 3 140, Helljusassis‐
tent 3 140, Ljustuta 3 140, Kurvbe‐
lysning 3 142.

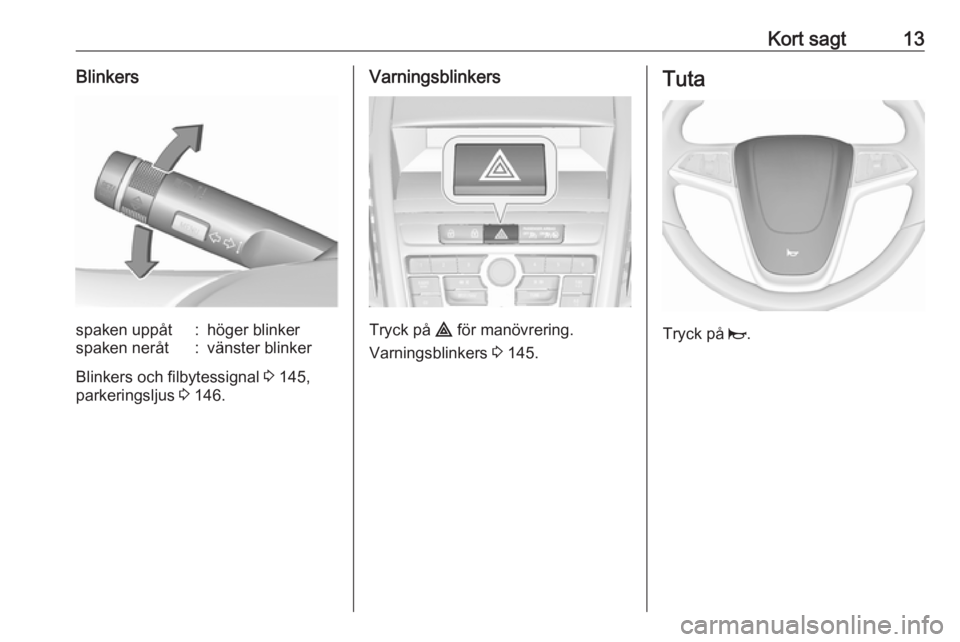

Page 15 of 305
Kort sagt13Blinkersspaken uppåt:höger blinkerspaken neråt:vänster blinker
Blinkers och filbytessignal 3 145,
parkeringsljus 3 146.
Varningsblinkers
Tryck på ¨ för manövrering.
Varningsblinkers 3 145.
Tuta
Tryck på j.

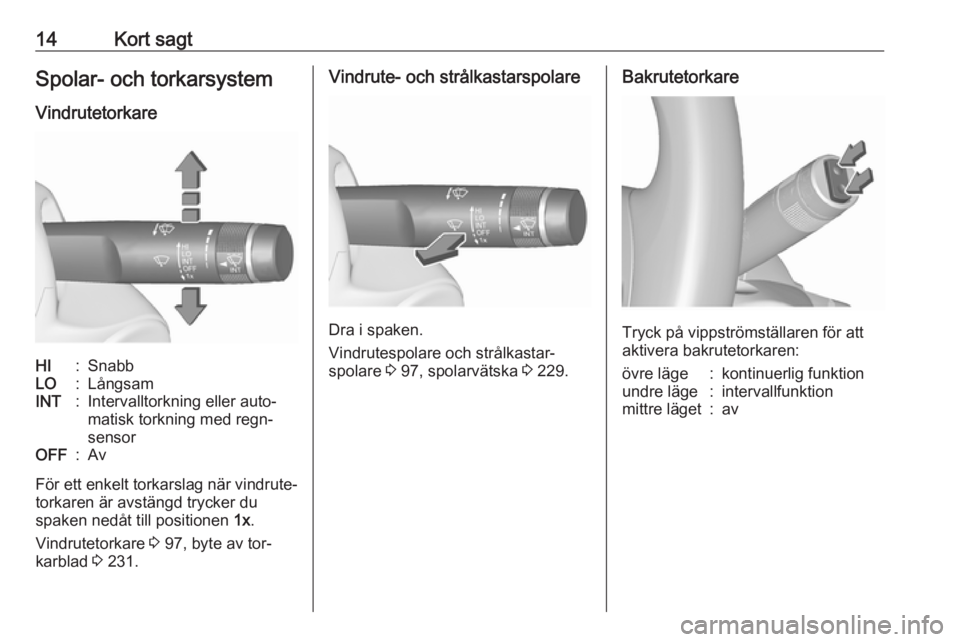

Page 16 of 305
14Kort sagtSpolar- och torkarsystemVindrutetorkareHI:SnabbLO:LångsamINT:Intervalltorkning eller auto‐
matisk torkning med regn‐
sensorOFF:Av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Vindrutetorkare 3 97, byte av tor‐
karblad 3 231.
Vindrute- och strålkastarspolare
Dra i spaken.
Vindrutespolare och strålkastar‐
spolare 3 97, spolarvätska 3 229.
Bakrutetorkare
Tryck på vippströmställaren för att
aktivera bakrutetorkaren:
övre läge:kontinuerlig funktionundre läge:intervallfunktionmittre läget:av
Page 17 of 305
Kort sagt15Bakrutespolare
Tryck på spaken.
Spolarvätska spolas på bakrutan och
torkaren sveper några gånger.
Bakrutetorkare/bakrutespolare
3 99.
Klimatreglering
Bakruteuppvärmning,
uppvärmning av
ytterbackspeglarna
Aktivera värmen genom att trycka på
Ü .
Bakruteuppvärmning 3 32.
Avfuktning och avisning av
rutorna
Tryck på V.
Ställ in temperaturreglaget på högsta
nivån.
Bakruteuppvärmning Ü på.
Klimatregleringssystem 3 150.

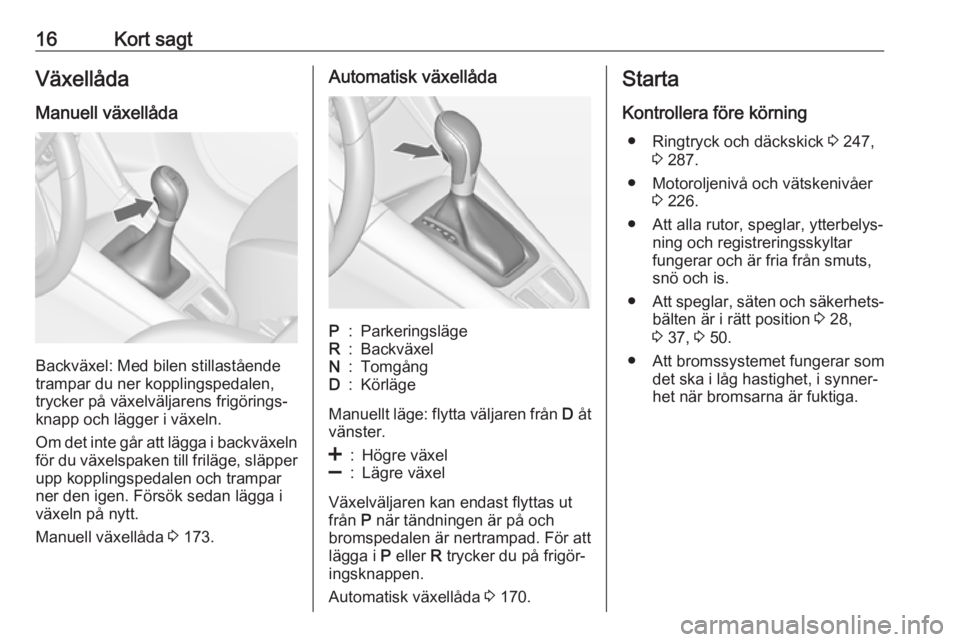

Page 18 of 305
16Kort sagtVäxellådaManuell växellåda
Backväxel: Med bilen stillastående
trampar du ner kopplingspedalen,
trycker på växelväljarens frigörings‐
knapp och lägger i växeln.
Om det inte går att lägga i backväxeln
för du växelspaken till friläge, släpper
upp kopplingspedalen och trampar
ner den igen. Försök sedan lägga i
växeln på nytt.
Manuell växellåda 3 173.
Automatisk växellådaP:ParkeringslägeR:BackväxelN:TomgångD:Körläge
Manuellt läge: flytta väljaren från D åt
vänster.
<:Högre växel]:Lägre växel
Växelväljaren kan endast flyttas ut
från P när tändningen är på och
bromspedalen är nertrampad. För att
lägga i P eller R trycker du på frigör‐
ingsknappen.
Automatisk växellåda 3 170.
Starta
Kontrollera före körning ● Ringtryck och däckskick 3 247,
3 287.
● Motoroljenivå och vätskenivåer 3 226.
● Att alla rutor, speglar, ytterbelys‐ ning och registreringsskyltar
fungerar och är fria från smuts,
snö och is.
● Att speglar, säten och säkerhets‐
bälten är i rätt position 3 28,
3 37, 3 50.
● Att bromssystemet fungerar som det ska i låg hastighet, i synner‐
het när bromsarna är fuktiga.

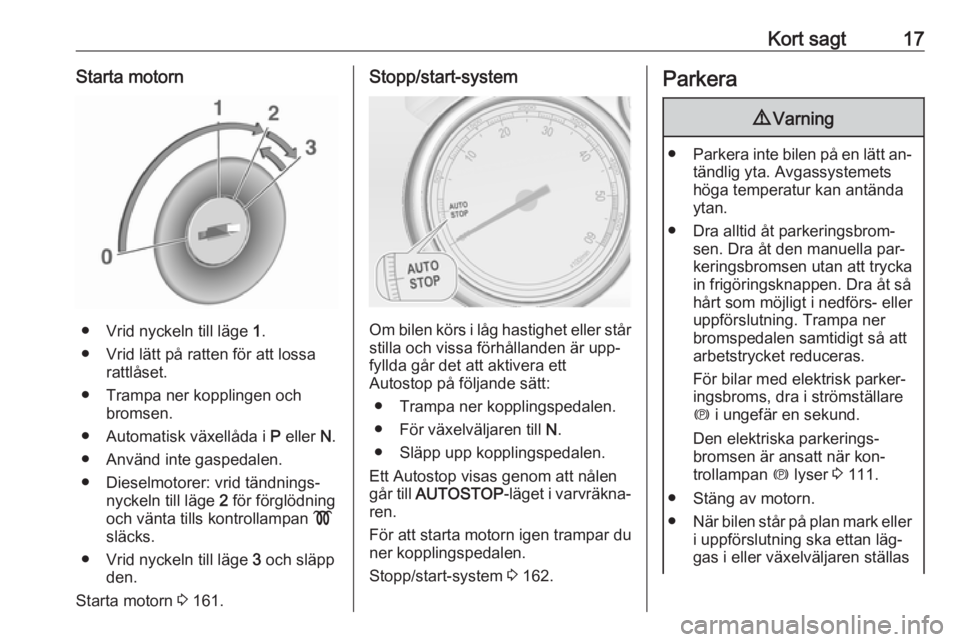

Page 19 of 305
Kort sagt17Starta motorn
● Vrid nyckeln till läge 1.
● Vrid lätt på ratten för att lossa rattlåset.
● Trampa ner kopplingen och bromsen.
● Automatisk växellåda i P eller N.
● Använd inte gaspedalen.
● Dieselmotorer: vrid tändnings‐ nyckeln till läge 2 för förglödning
och vänta tills kontrollampan !
släcks.
● Vrid nyckeln till läge 3 och släpp
den.
Starta motorn 3 161.
Stopp/start-system
Om bilen körs i låg hastighet eller står
stilla och vissa förhållanden är upp‐
fyllda går det att aktivera ett
Autostop på följande sätt:
● Trampa ner kopplingspedalen.
● För växelväljaren till N.
● Släpp upp kopplingspedalen.
Ett Autostop visas genom att nålen
går till AUTOSTOP -läget i varvräkna‐
ren.
För att starta motorn igen trampar du
ner kopplingspedalen.
Stopp/start-system 3 162.
Parkera9 Varning
● Parkera inte bilen på en lätt an‐
tändlig yta. Avgassystemets
höga temperatur kan antända
ytan.
● Dra alltid åt parkeringsbrom‐ sen. Dra åt den manuella par‐
keringsbromsen utan att trycka
in frigöringsknappen. Dra åt så hårt som möjligt i nedförs- eller
uppförslutning. Trampa ner
bromspedalen samtidigt så att
arbetstrycket reduceras.
För bilar med elektrisk parker‐
ingsbroms, dra i strömställare
m i ungefär en sekund.
Den elektriska parkerings‐
bromsen är ansatt när kon‐
trollampan m lyser 3 111.
● Stäng av motorn.
● När bilen står på plan mark eller
i uppförslutning ska ettan läg‐
gas i eller växelväljaren ställas

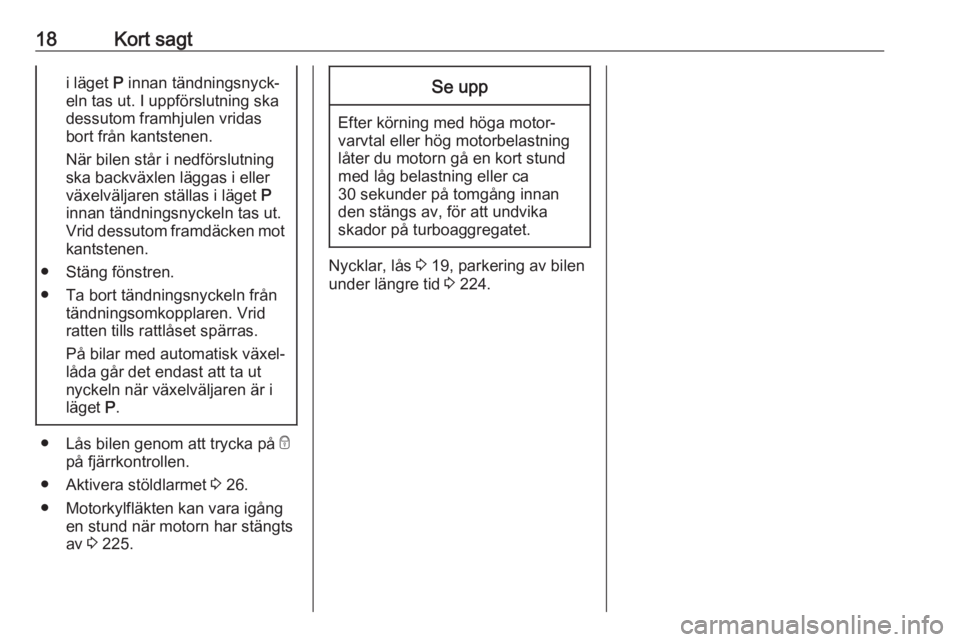

Page 20 of 305
18Kort sagti läget P innan tändningsnyck‐
eln tas ut. I uppförslutning ska
dessutom framhjulen vridas
bort från kantstenen.
När bilen står i nedförslutning
ska backväxlen läggas i eller
växelväljaren ställas i läget P
innan tändningsnyckeln tas ut.
Vrid dessutom framdäcken mot kantstenen.
● Stäng fönstren.
● Ta bort tändningsnyckeln från tändningsomkopplaren. Vrid
ratten tills rattlåset spärras.
På bilar med automatisk växel‐
låda går det endast att ta ut
nyckeln när växelväljaren är i
läget P.
●
Lås bilen genom att trycka på e
på fjärrkontrollen.
● Aktivera stöldlarmet 3 26.
● Motorkylfläkten kan vara igång en stund när motorn har stängtsav 3 225.
Se upp
Efter körning med höga motor‐
varvtal eller hög motorbelastning
låter du motorn gå en kort stund med låg belastning eller ca
30 sekunder på tomgång innan
den stängs av, för att undvika
skador på turboaggregatet.
Nycklar, lås 3 19, parkering av bilen
under längre tid 3 224.
