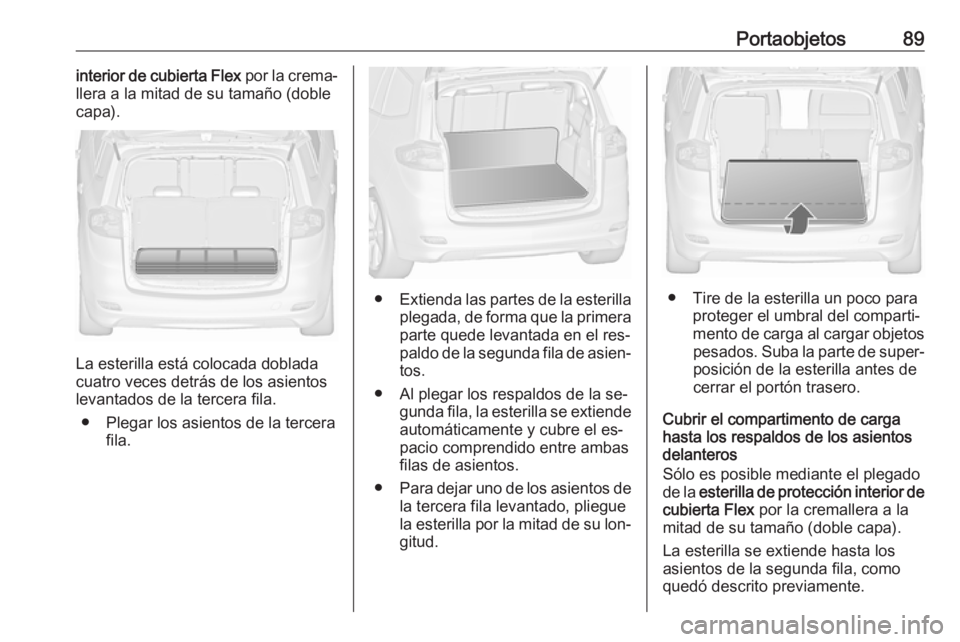

Portaobjetos89interior de cubierta Flex por la crema‐
llera a la mitad de su tamaño (doble
capa).
La esterilla está colocada doblada
cuatro veces detrás de los asientos
levantados de la tercera fila.
● Plegar los asientos de la tercera fila.
●Extienda las partes de la esterilla
plegada, de forma que la primera parte quede levantada en el res‐
paldo de la segunda fila de asien‐ tos.
● Al plegar los respaldos de la se‐ gunda fila, la esterilla se extiendeautomáticamente y cubre el es‐
pacio comprendido entre ambas
filas de asientos.
● Para dejar uno de los asientos de
la tercera fila levantado, pliegue
la esterilla por la mitad de su lon‐ gitud.● Tire de la esterilla un poco para proteger el umbral del comparti‐
mento de carga al cargar objetos pesados. Suba la parte de super‐
posición de la esterilla antes de
cerrar el portón trasero.
Cubrir el compartimento de carga
hasta los respaldos de los asientos
delanteros
Sólo es posible mediante el plegado
de la esterilla de protección interior de
cubierta Flex por la cremallera a la
mitad de su tamaño (doble capa).
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito previamente.

90Portaobjetos

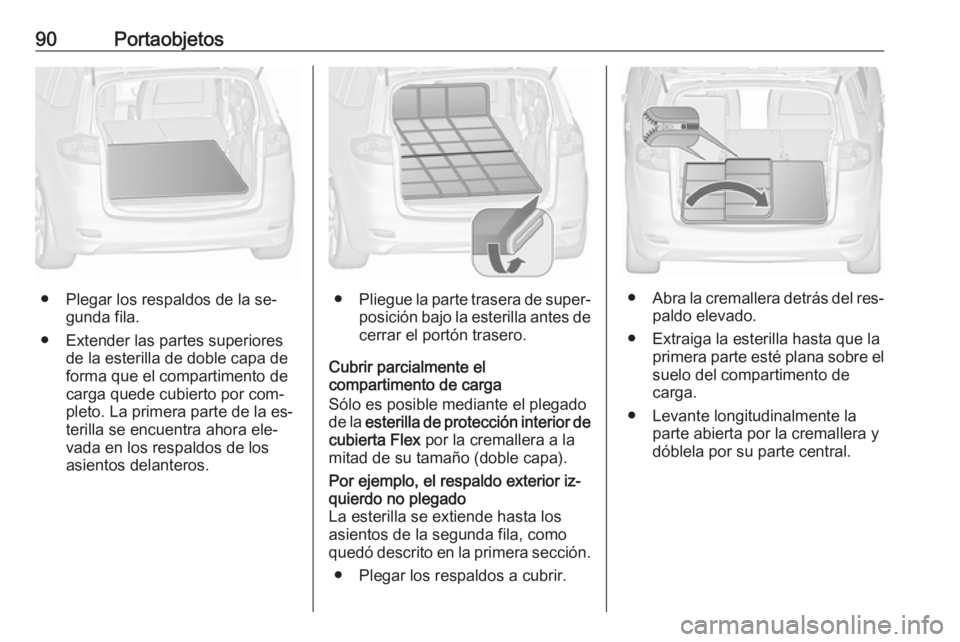

● Plegar los respaldos de la se‐gunda fila.
● Extender las partes superiores de la esterilla de doble capa de
forma que el compartimento de
carga quede cubierto por com‐
pleto. La primera parte de la es‐ terilla se encuentra ahora ele‐
vada en los respaldos de los
asientos delanteros.● Pliegue la parte trasera de super‐
posición bajo la esterilla antes de cerrar el portón trasero.
Cubrir parcialmente el
compartimento de carga
Sólo es posible mediante el plegado de la esterilla de protección interior de
cubierta Flex por la cremallera a la
mitad de su tamaño (doble capa).
Por ejemplo, el respaldo exterior iz‐
quierdo no plegado
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito en la primera sección.
● Plegar los respaldos a cubrir.
● Abra la cremallera detrás del res‐
paldo elevado.
● Extraiga la esterilla hasta que la primera parte esté plana sobre elsuelo del compartimento de
carga.
● Levante longitudinalmente la parte abierta por la cremallera ydóblela por su parte central.

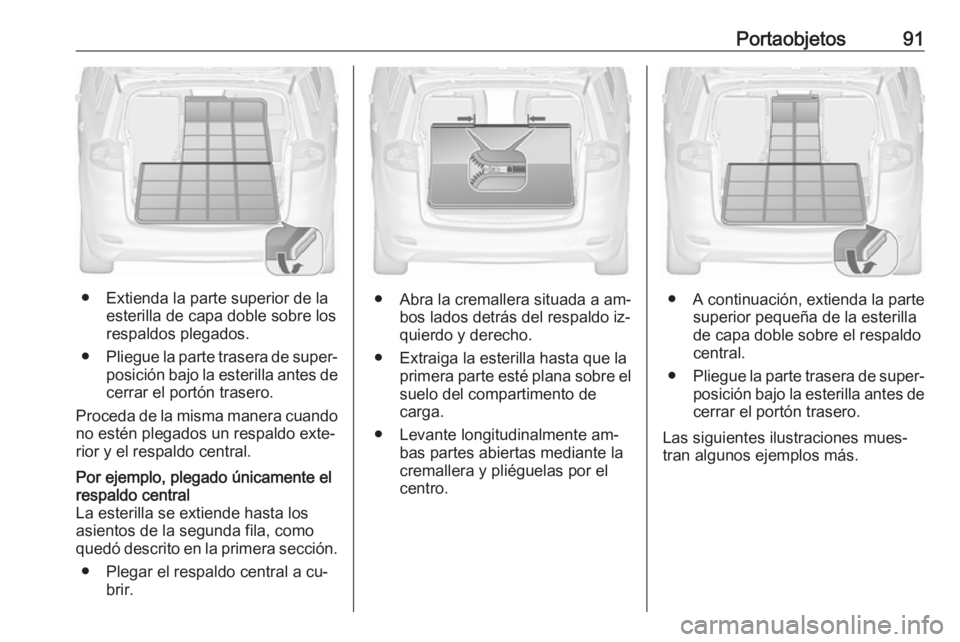

Portaobjetos91
● Extienda la parte superior de laesterilla de capa doble sobre los
respaldos plegados.
● Pliegue la parte trasera de super‐
posición bajo la esterilla antes de cerrar el portón trasero.
Proceda de la misma manera cuando
no estén plegados un respaldo exte‐
rior y el respaldo central.
Por ejemplo, plegado únicamente el
respaldo central
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito en la primera sección.
● Plegar el respaldo central a cu‐ brir.
● Abra la cremallera situada a am‐bos lados detrás del respaldo iz‐
quierdo y derecho.
● Extraiga la esterilla hasta que la primera parte esté plana sobre el
suelo del compartimento de
carga.
● Levante longitudinalmente am‐ bas partes abiertas mediante la
cremallera y pliéguelas por el
centro.● A continuación, extienda la parte
superior pequeña de la esterilla
de capa doble sobre el respaldo central.
● Pliegue la parte trasera de super‐
posición bajo la esterilla antes de
cerrar el portón trasero.
Las siguientes ilustraciones mues‐
tran algunos ejemplos más.

92Portaobjetos

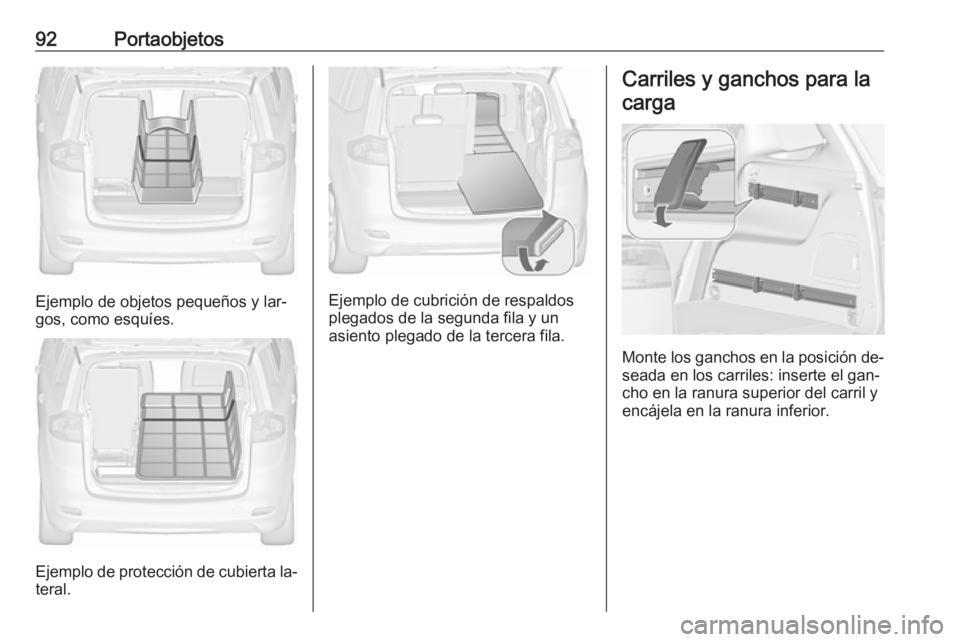

Ejemplo de objetos pequeños y lar‐
gos, como esquíes.
Ejemplo de protección de cubierta la‐
teral.
Ejemplo de cubrición de respaldos
plegados de la segunda fila y un
asiento plegado de la tercera fila.
Carriles y ganchos para la
carga
Monte los ganchos en la posición de‐
seada en los carriles: inserte el gan‐
cho en la ranura superior del carril y
encájela en la ranura inferior.

Portaobjetos93Argollas

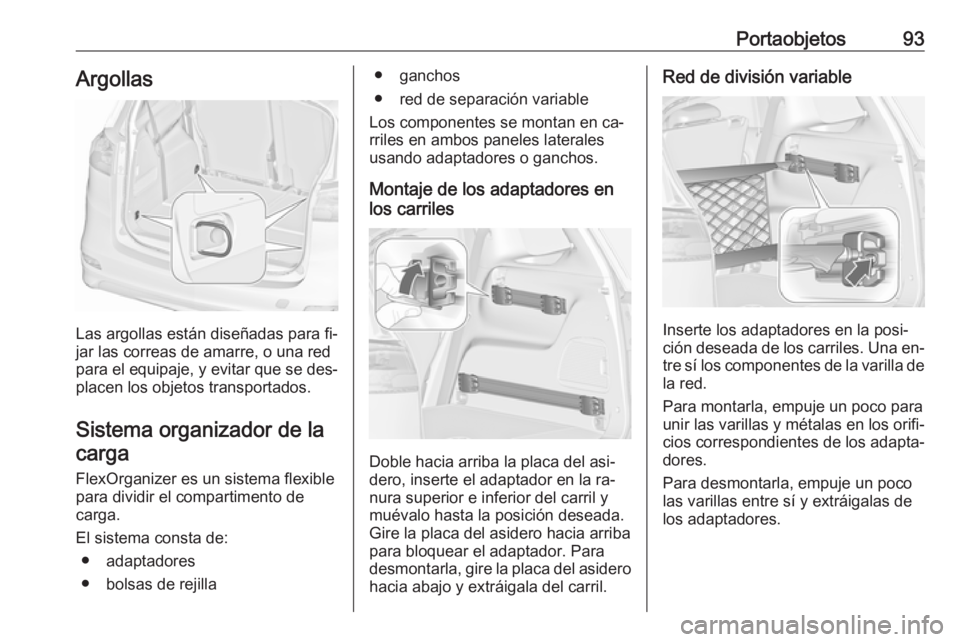

Las argollas están diseñadas para fi‐
jar las correas de amarre, o una red
para el equipaje, y evitar que se des‐
placen los objetos transportados.
Sistema organizador de lacarga
FlexOrganizer es un sistema flexible
para dividir el compartimento de
carga.
El sistema consta de: ● adaptadores
● bolsas de rejilla
● ganchos
● red de separación variable
Los componentes se montan en ca‐
rriles en ambos paneles laterales
usando adaptadores o ganchos.
Montaje de los adaptadores en
los carriles
Doble hacia arriba la placa del asi‐
dero, inserte el adaptador en la ra‐
nura superior e inferior del carril y
muévalo hasta la posición deseada.
Gire la placa del asidero hacia arriba
para bloquear el adaptador. Para
desmontarla, gire la placa del asidero hacia abajo y extráigala del carril.
Red de división variable
Inserte los adaptadores en la posi‐
ción deseada de los carriles. Una en‐
tre sí los componentes de la varilla de la red.
Para montarla, empuje un poco para unir las varillas y métalas en los orifi‐
cios correspondientes de los adapta‐
dores.
Para desmontarla, empuje un poco las varillas entre sí y extráigalas de
los adaptadores.

94PortaobjetosBolsillo de red

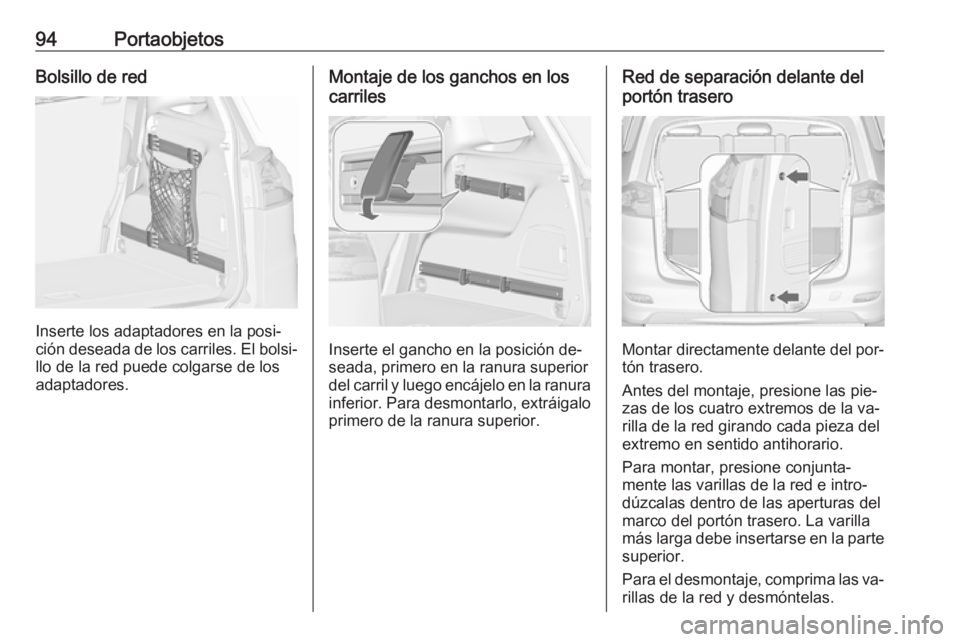

Inserte los adaptadores en la posi‐
ción deseada de los carriles. El bolsi‐
llo de la red puede colgarse de los adaptadores.
Montaje de los ganchos en los
carriles
Inserte el gancho en la posición de‐
seada, primero en la ranura superior del carril y luego encájelo en la ranura
inferior. Para desmontarlo, extráigalo
primero de la ranura superior.
Red de separación delante del
portón trasero
Montar directamente delante del por‐
tón trasero.
Antes del montaje, presione las pie‐
zas de los cuatro extremos de la va‐
rilla de la red girando cada pieza del
extremo en sentido antihorario.
Para montar, presione conjunta‐
mente las varillas de la red e intro‐
dúzcalas dentro de las aperturas del
marco del portón trasero. La varilla
más larga debe insertarse en la parte
superior.
Para el desmontaje, comprima las va‐ rillas de la red y desmóntelas.

Portaobjetos95Red de seguridad
La red de seguridad puede montarse
detrás de los asientos de la segunda
fila o detrás de los asientos delante‐ ros.
No se deben transportar personas
detrás de la red de seguridad.
Montaje detrás de los asientos dela segunda fila
● Existen aberturas de montaje en ambos lados del marco del te‐
cho, sobre los asientos de la se‐
gunda fila: la varilla suspendida y
de anclaje de la red en un lateral, varilla de compresión y suspen‐
dida y anclada en el otro lateral.
● Ancle los ganchos de las correas
de la red de seguridad en las ar‐
gollas delanteras a ambos lados
del compartimento de carga.
● Tense ambas correas tirando del
extremo suelto.
Montaje detrás de los asientos
delanteros
● Existen aperturas de montaje en ambos lados del marco del techo
sobre los asientos delanteros: la
varilla suspendida y de anclaje
de la red en un lateral, varilla de
compresión y suspendida y an‐
clada en el otro lateral.

96Portaobjetos
●Ancle los ganchos de las correas
de la red de seguridad a las ar‐
gollas a ambos lados del suelo
delante de los asientos.
● Tense ambas correas tirando del
extremo suelto.
Desmontaje
Pulse el botón del tensor para liberar
la correa a ambos lados. Suelte los
ganchos de las argollas. Desengan‐
che las varillas de la red de seguridad de los soportes en el marco del techo.
Enrolle la red de seguridad y fíjela con una cinta.
Alojamiento Abra la cubierta del portaobjetos si‐
tuado en el suelo del compartimento
de carga, delante del portón trasero.
Introduzca la red de seguridad en el
portaobjetos y cierre la cubierta.
Bandeja plegable
Situada en los respaldos de los asien‐ tos delanteros.
Para desplegarla, tire hacia arriba
hasta que se enclave.
Para plegarla, presione hacia abajo superando la resistencia.
No coloque objetos pesados sobre la
bandeja plegable.

Portaobjetos97Triángulo de advertencia
Guarde el triángulo de advertencia en
el portaobjetos situado en el suelo del compartimento de carga, delante del
portón trasero.
Botiquín
Guarde el botiquín y el chaleco re‐
flectante debajo del asiento del con‐
ductor.
Utilice las correas para fijar.
En otra versión, el botiquín está ubi‐
cado en una caja portaobjetos si‐ tuada bajo el asiento del conductor.
Deslice el rollo para abrir o cerrar la caja.

98PortaobjetosSistema portaequipajes
de techo
Portaequipajes de techo
Por motivos de seguridad y para evi‐
tar daños en el techo, se recomienda usar el sistema de portaequipajes de
techo homologado para su vehículo.
Para más información, póngase en
contacto con su taller.
Siga las instrucciones de montaje y
desmonte el portaequipajes cuando
no se vaya a utilizar.Montaje del portaequipajes de
techo
Vehículos con barras de techo
Fije el portaequipajes de techo en la
zona de los orificios indicados por las flechas en la ilustración.
Vehículos sin barras de techo
Para fijar un portaequipajes de techo,
abra las tapas de las bandas del te‐
cho. Introduzca las provisiones de
montaje, según instrucciones, en el
dispositivo de retención indicado en
la ilustración.
