OPEL ZAFIRA C 2016.5 Manual de Instrucciones (in Spanish)

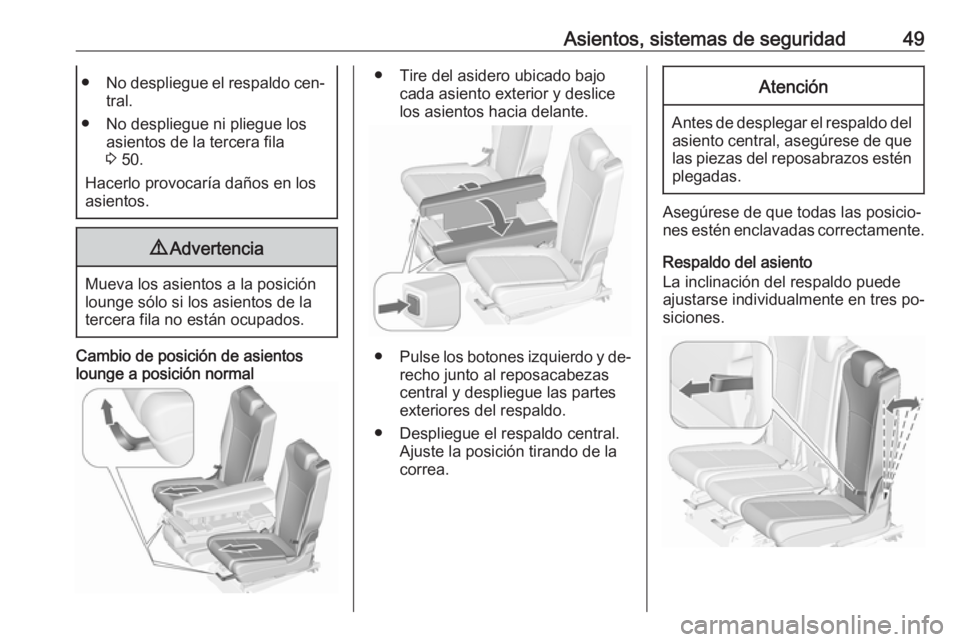

Asientos, sistemas de seguridad49●No despliegue el respaldo cen‐
tral.
● No despliegue ni pliegue los asientos de la tercera fila
3 50.
Hacerlo provocaría daños en los
asientos.9 Advertencia
Mueva los asientos a la posición
lounge sólo si los asientos de la
tercera fila no están ocupados.
Cambio de posición de asientos
lounge a posición normal● Tire del asidero ubicado bajo cada asiento exterior y deslice
los asientos hacia delante.
● Pulse los botones izquierdo y de‐
recho junto al reposacabezas
central y despliegue las partes
exteriores del respaldo.
● Despliegue el respaldo central. Ajuste la posición tirando de la
correa.
Atención
Antes de desplegar el respaldo del asiento central, asegúrese de quelas piezas del reposabrazos estén
plegadas.
Asegúrese de que todas las posicio‐
nes estén enclavadas correctamente.
Respaldo del asiento
La inclinación del respaldo puede
ajustarse individualmente en tres po‐
siciones.

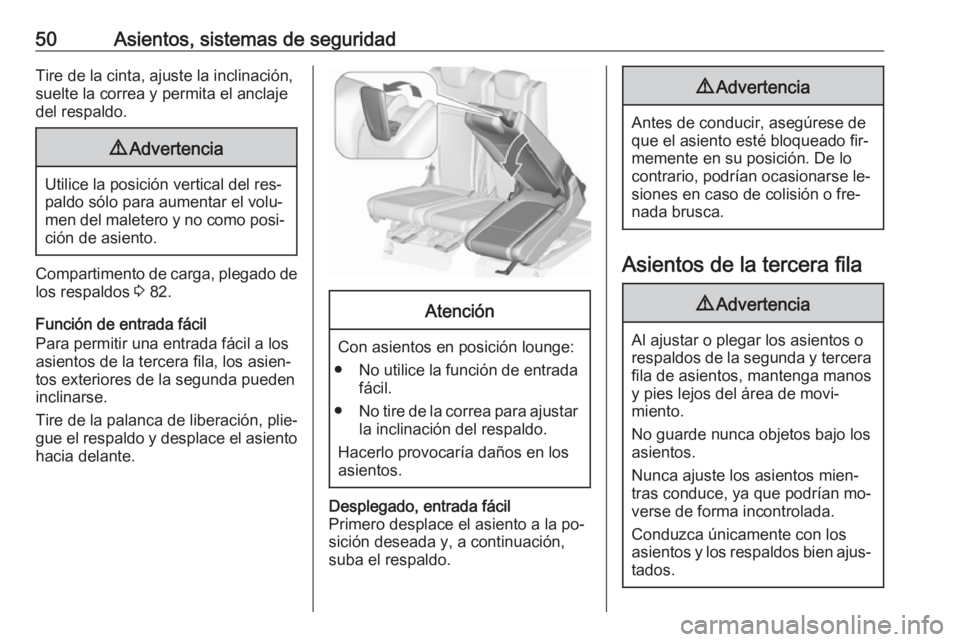

50Asientos, sistemas de seguridadTire de la cinta, ajuste la inclinación,
suelte la correa y permita el anclaje
del respaldo.9 Advertencia
Utilice la posición vertical del res‐
paldo sólo para aumentar el volu‐
men del maletero y no como posi‐ ción de asiento.
Compartimento de carga, plegado de
los respaldos 3 82.
Función de entrada fácil
Para permitir una entrada fácil a los
asientos de la tercera fila, los asien‐
tos exteriores de la segunda pueden
inclinarse.
Tire de la palanca de liberación, plie‐
gue el respaldo y desplace el asiento
hacia delante.
Atención
Con asientos en posición lounge:
● No utilice la función de entrada
fácil.
● No tire de la correa para ajustar
la inclinación del respaldo.
Hacerlo provocaría daños en los
asientos.
Desplegado, entrada fácil
Primero desplace el asiento a la po‐ sición deseada y, a continuación,suba el respaldo.9 Advertencia
Antes de conducir, asegúrese de
que el asiento esté bloqueado fir‐
memente en su posición. De lo
contrario, podrían ocasionarse le‐
siones en caso de colisión o fre‐
nada brusca.
Asientos de la tercera fila
9 Advertencia
Al ajustar o plegar los asientos o
respaldos de la segunda y tercera fila de asientos, mantenga manos
y pies lejos del área de movi‐
miento.
No guarde nunca objetos bajo los
asientos.
Nunca ajuste los asientos mien‐
tras conduce, ya que podrían mo‐
verse de forma incontrolada.
Conduzca únicamente con los
asientos y los respaldos bien ajus‐
tados.

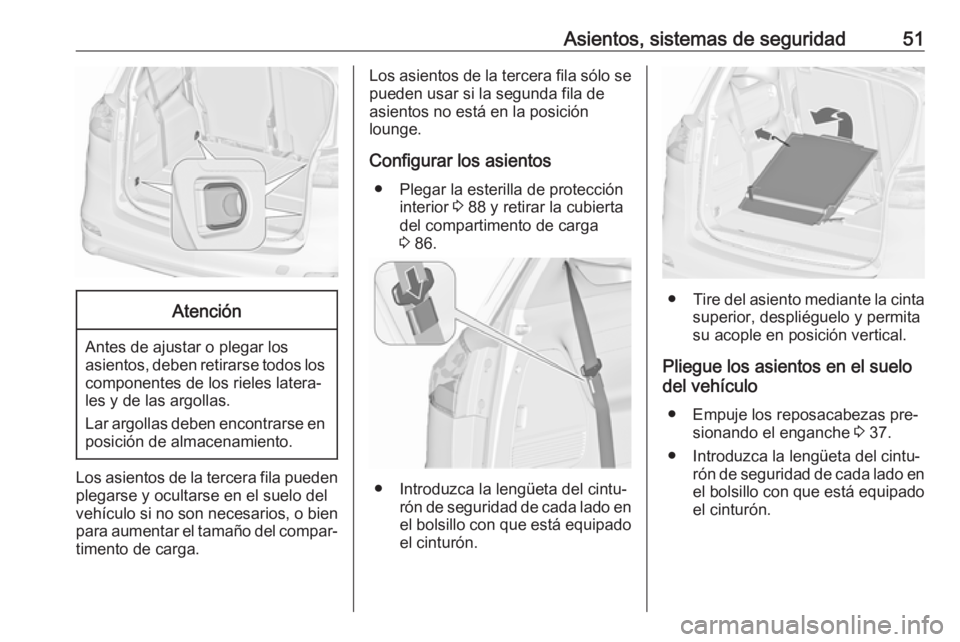

Asientos, sistemas de seguridad51Atención
Antes de ajustar o plegar los
asientos, deben retirarse todos los componentes de los rieles latera‐
les y de las argollas.
Lar argollas deben encontrarse en
posición de almacenamiento.
Los asientos de la tercera fila pueden
plegarse y ocultarse en el suelo del
vehículo si no son necesarios, o bien
para aumentar el tamaño del compar‐
timento de carga.
Los asientos de la tercera fila sólo se pueden usar si la segunda fila de
asientos no está en la posición
lounge.
Configurar los asientos ● Plegar la esterilla de protección interior 3 88 y retirar la cubierta
del compartimento de carga
3 86.
● Introduzca la lengüeta del cintu‐
rón de seguridad de cada lado en
el bolsillo con que está equipado el cinturón.
● Tire del asiento mediante la cinta
superior, despliéguelo y permita
su acople en posición vertical.
Pliegue los asientos en el suelo
del vehículo
● Empuje los reposacabezas pre‐ sionando el enganche 3 37.
● Introduzca la lengüeta del cintu‐ rón de seguridad de cada lado en
el bolsillo con que está equipado el cinturón.

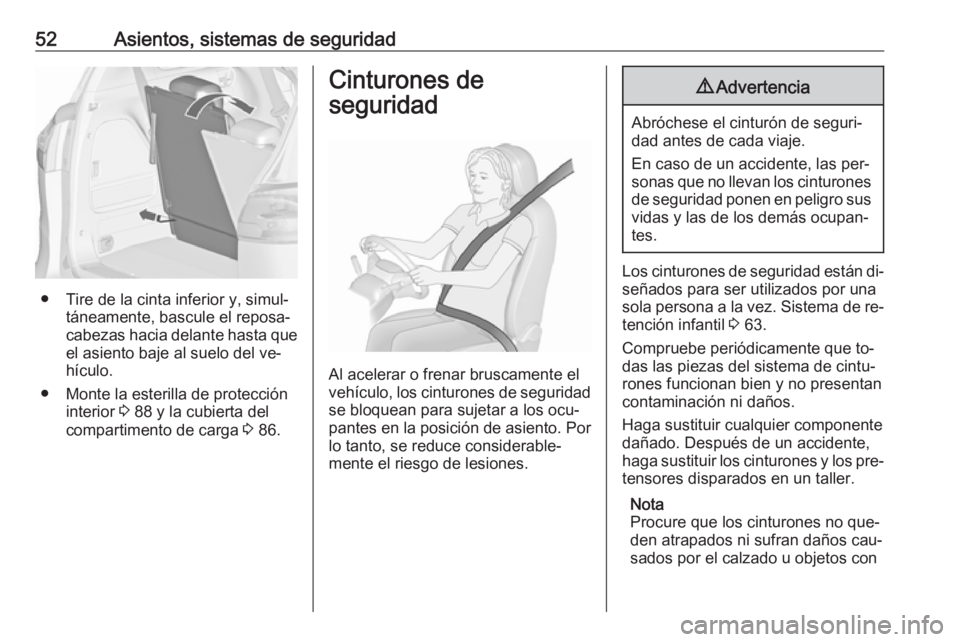

52Asientos, sistemas de seguridad
● Tire de la cinta inferior y, simul‐táneamente, bascule el reposa‐
cabezas hacia delante hasta que el asiento baje al suelo del ve‐
hículo.
● Monte la esterilla de protección interior 3 88 y la cubierta del
compartimento de carga 3 86.
Cinturones de
seguridad
Al acelerar o frenar bruscamente el
vehículo, los cinturones de seguridad
se bloquean para sujetar a los ocu‐
pantes en la posición de asiento. Por lo tanto, se reduce considerable‐
mente el riesgo de lesiones.
9 Advertencia
Abróchese el cinturón de seguri‐
dad antes de cada viaje.
En caso de un accidente, las per‐
sonas que no llevan los cinturones de seguridad ponen en peligro sus
vidas y las de los demás ocupan‐
tes.
Los cinturones de seguridad están di‐
señados para ser utilizados por una
sola persona a la vez. Sistema de re‐ tención infantil 3 63.
Compruebe periódicamente que to‐ das las piezas del sistema de cintu‐
rones funcionan bien y no presentan
contaminación ni daños.
Haga sustituir cualquier componente
dañado. Después de un accidente,
haga sustituir los cinturones y los pre‐
tensores disparados en un taller.
Nota
Procure que los cinturones no que‐
den atrapados ni sufran daños cau‐
sados por el calzado u objetos con

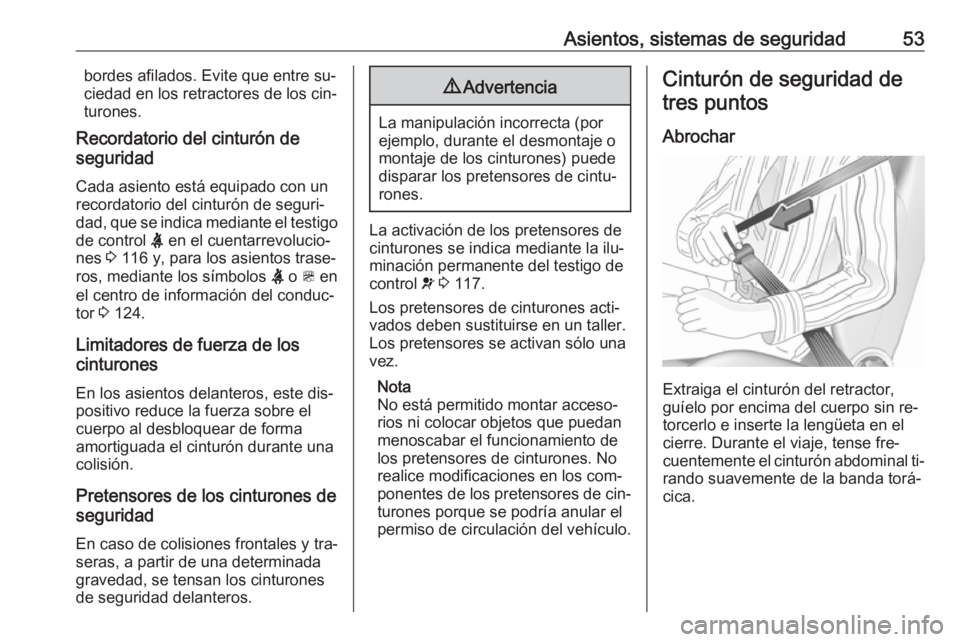

Asientos, sistemas de seguridad53bordes afilados. Evite que entre su‐ciedad en los retractores de los cin‐
turones.
Recordatorio del cinturón de
seguridad
Cada asiento está equipado con un
recordatorio del cinturón de seguri‐
dad, que se indica mediante el testigo
de control X en el cuentarrevolucio‐
nes 3 116 y, para los asientos trase‐
ros, mediante los símbolos X o > en
el centro de información del conduc‐
tor 3 124.
Limitadores de fuerza de los
cinturones
En los asientos delanteros, este dis‐
positivo reduce la fuerza sobre el
cuerpo al desbloquear de forma
amortiguada el cinturón durante una
colisión.
Pretensores de los cinturones de
seguridad
En caso de colisiones frontales y tra‐
seras, a partir de una determinada
gravedad, se tensan los cinturones de seguridad delanteros.9 Advertencia
La manipulación incorrecta (por
ejemplo, durante el desmontaje o
montaje de los cinturones) puede
disparar los pretensores de cintu‐
rones.
La activación de los pretensores de cinturones se indica mediante la ilu‐
minación permanente del testigo de
control v 3 117.
Los pretensores de cinturones acti‐
vados deben sustituirse en un taller.
Los pretensores se activan sólo una
vez.
Nota
No está permitido montar acceso‐
rios ni colocar objetos que puedan menoscabar el funcionamiento de
los pretensores de cinturones. No realice modificaciones en los com‐
ponentes de los pretensores de cin‐
turones porque se podría anular el
permiso de circulación del vehículo.
Cinturón de seguridad de
tres puntos
Abrochar
Extraiga el cinturón del retractor,
guíelo por encima del cuerpo sin re‐ torcerlo e inserte la lengüeta en el
cierre. Durante el viaje, tense fre‐
cuentemente el cinturón abdominal ti‐
rando suavemente de la banda torá‐
cica.

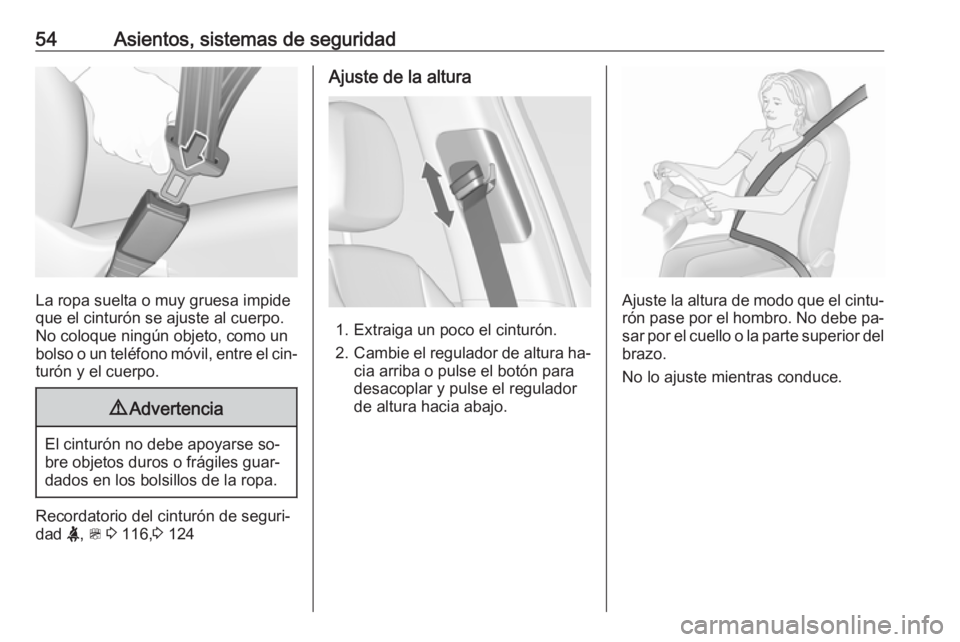

54Asientos, sistemas de seguridad
La ropa suelta o muy gruesa impide
que el cinturón se ajuste al cuerpo.
No coloque ningún objeto, como un
bolso o un teléfono móvil, entre el cin‐ turón y el cuerpo.
9 Advertencia
El cinturón no debe apoyarse so‐
bre objetos duros o frágiles guar‐
dados en los bolsillos de la ropa.
Recordatorio del cinturón de seguri‐
dad X, > 3 116, 3 124
Ajuste de la altura
1. Extraiga un poco el cinturón.
2. Cambie el regulador de altura ha‐
cia arriba o pulse el botón para
desacoplar y pulse el regulador
de altura hacia abajo.
Ajuste la altura de modo que el cintu‐ rón pase por el hombro. No debe pa‐
sar por el cuello o la parte superior del brazo.
No lo ajuste mientras conduce.

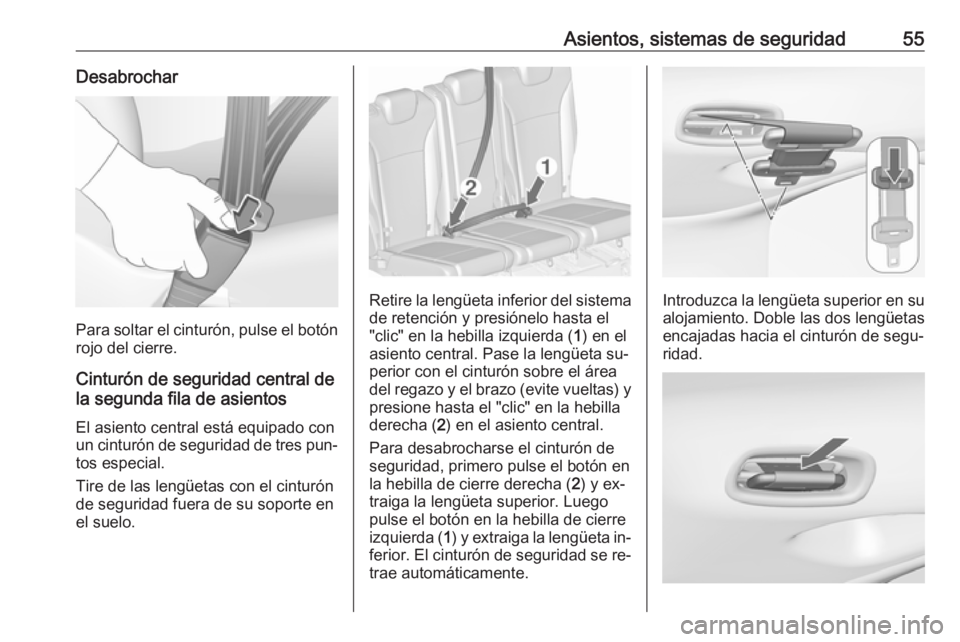

Asientos, sistemas de seguridad55Desabrochar
Para soltar el cinturón, pulse el botónrojo del cierre.
Cinturón de seguridad central de
la segunda fila de asientos
El asiento central está equipado con
un cinturón de seguridad de tres pun‐
tos especial.
Tire de las lengüetas con el cinturón
de seguridad fuera de su soporte en
el suelo.
Retire la lengüeta inferior del sistema
de retención y presiónelo hasta el
"clic" en la hebilla izquierda ( 1) en el
asiento central. Pase la lengüeta su‐
perior con el cinturón sobre el área
del regazo y el brazo (evite vueltas) y presione hasta el "clic" en la hebilla
derecha ( 2) en el asiento central.
Para desabrocharse el cinturón de
seguridad, primero pulse el botón en la hebilla de cierre derecha ( 2) y ex‐
traiga la lengüeta superior. Luego pulse el botón en la hebilla de cierre
izquierda ( 1) y extraiga la lengüeta in‐
ferior. El cinturón de seguridad se re‐ trae automáticamente.Introduzca la lengüeta superior en su
alojamiento. Doble las dos lengüetas
encajadas hacia el cinturón de segu‐
ridad.

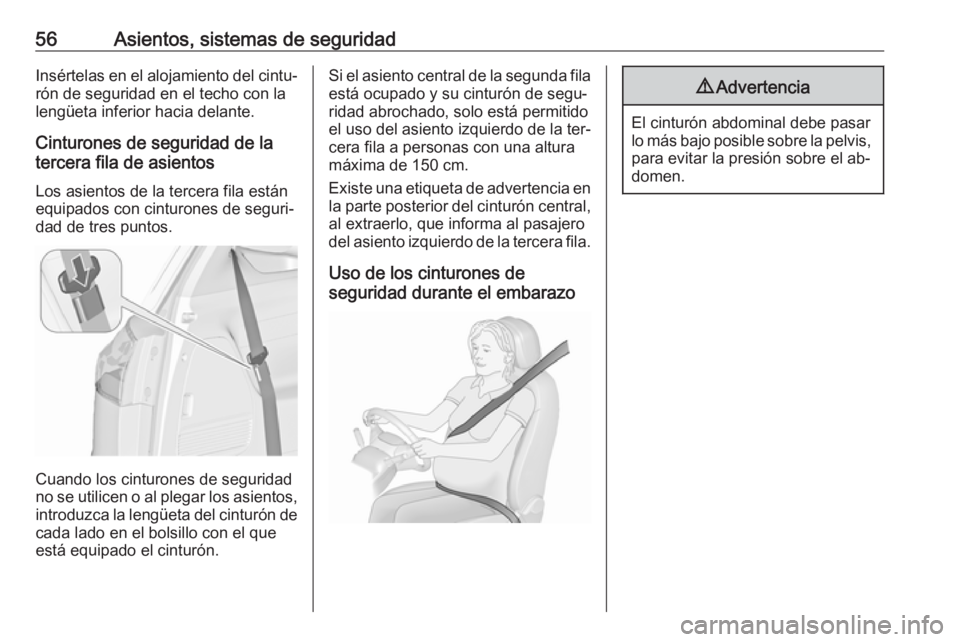

56Asientos, sistemas de seguridadInsértelas en el alojamiento del cintu‐
rón de seguridad en el techo con la
lengüeta inferior hacia delante.
Cinturones de seguridad de la
tercera fila de asientos
Los asientos de la tercera fila están
equipados con cinturones de seguri‐
dad de tres puntos.
Cuando los cinturones de seguridad
no se utilicen o al plegar los asientos,
introduzca la lengüeta del cinturón de cada lado en el bolsillo con el que
está equipado el cinturón.
Si el asiento central de la segunda fila
está ocupado y su cinturón de segu‐
ridad abrochado, solo está permitido
el uso del asiento izquierdo de la ter‐
cera fila a personas con una altura
máxima de 150 cm.
Existe una etiqueta de advertencia en la parte posterior del cinturón central, al extraerlo, que informa al pasajero
del asiento izquierdo de la tercera fila.
Uso de los cinturones de
seguridad durante el embarazo9 Advertencia
El cinturón abdominal debe pasar
lo más bajo posible sobre la pelvis, para evitar la presión sobre el ab‐
domen.

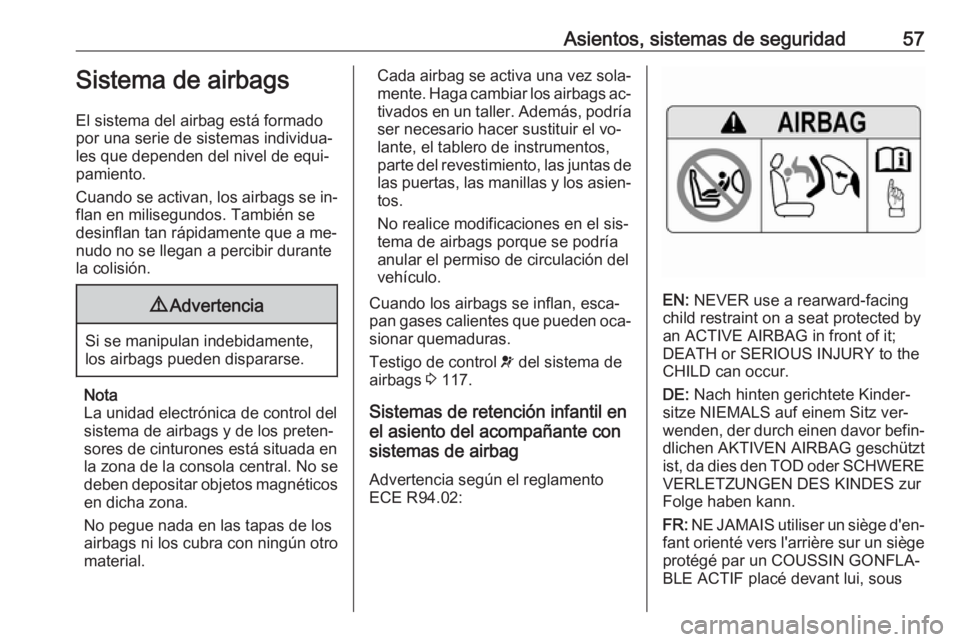

Asientos, sistemas de seguridad57Sistema de airbags
El sistema del airbag está formado
por una serie de sistemas individua‐
les que dependen del nivel de equi‐
pamiento.
Cuando se activan, los airbags se in‐
flan en milisegundos. También se
desinflan tan rápidamente que a me‐ nudo no se llegan a percibir durante
la colisión.9 Advertencia
Si se manipulan indebidamente,
los airbags pueden dispararse.
Nota
La unidad electrónica de control del
sistema de airbags y de los preten‐
sores de cinturones está situada en
la zona de la consola central. No se
deben depositar objetos magnéticos
en dicha zona.
No pegue nada en las tapas de los
airbags ni los cubra con ningún otro
material.
Cada airbag se activa una vez sola‐ mente. Haga cambiar los airbags ac‐
tivados en un taller. Además, podría ser necesario hacer sustituir el vo‐
lante, el tablero de instrumentos,
parte del revestimiento, las juntas de
las puertas, las manillas y los asien‐ tos.
No realice modificaciones en el sis‐
tema de airbags porque se podría anular el permiso de circulación del
vehículo.
Cuando los airbags se inflan, esca‐
pan gases calientes que pueden oca‐ sionar quemaduras.
Testigo de control v del sistema de
airbags 3 117.
Sistemas de retención infantil en
el asiento del acompañante con
sistemas de airbag
Advertencia según el reglamento
ECE R94.02:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐ wenden, der durch einen davor befin‐
dlichen AKTIVEN AIRBAG geschützt
ist, da dies den TOD oder SCHWERE VERLETZUNGEN DES KINDES zur
Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONFLA‐
BLE ACTIF placé devant lui, sous

58Asientos, sistemas de seguridadpeine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐
FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐
BAG FRONTAL ACTIVO. Peligro de
MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐ BAG, BARNET kan komme i LIVS‐
FARE eller komme ALVORLIGT TIL
SKADE.SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐ DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikring‐
sutstyr må ALDRI brukes på et sete
med AKTIV KOLLISJONSPUTE fo‐
ran, da det kan føre til at BARNET ut‐ settes for LIVSFARE og fare for AL‐
VORLIGE SKADER.
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG AT‐
TIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA PO‐ DUSZKA POWIETRZNA. Niezasto‐
sowanie się do tego zalecenia może
być przyczyną ŚMIERCI lub PO‐
WAŻNYCH OBRAŻEŃ u DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR ŞE‐
KİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад, на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
