OPEL ZAFIRA C 2016.5 Manual de Instrucciones (in Spanish)

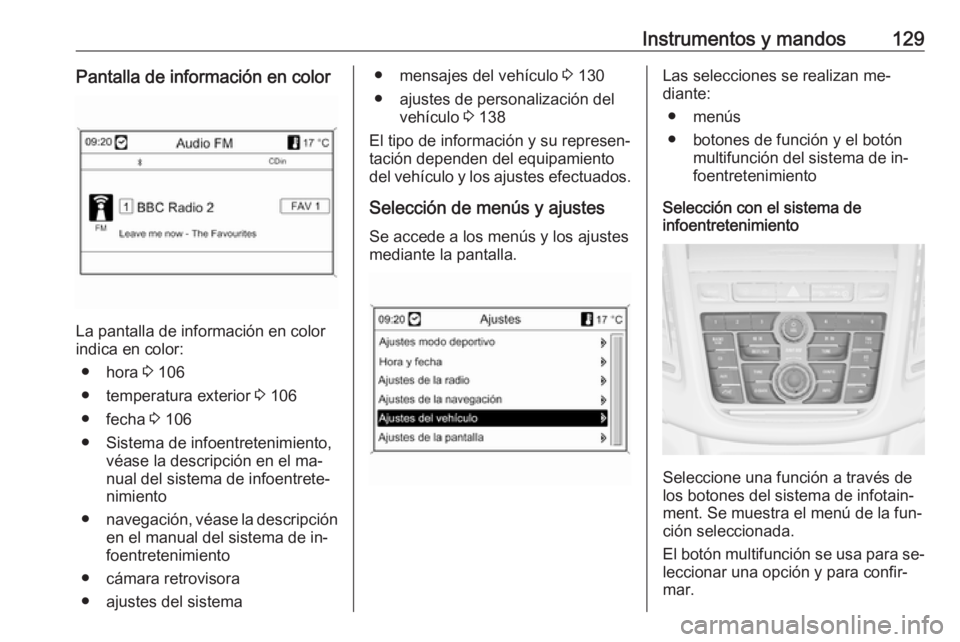

Instrumentos y mandos129Pantalla de información en color
La pantalla de información en color
indica en color:
● hora 3 106
● temperatura exterior 3 106
● fecha 3 106
● Sistema de infoentretenimiento, véase la descripción en el ma‐
nual del sistema de infoentrete‐
nimiento
● navegación, véase la descripción
en el manual del sistema de in‐
foentretenimiento
● cámara retrovisora
● ajustes del sistema
● mensajes del vehículo 3 130
● ajustes de personalización del vehículo 3 138
El tipo de información y su represen‐
tación dependen del equipamiento
del vehículo y los ajustes efectuados.
Selección de menús y ajustes
Se accede a los menús y los ajustes
mediante la pantalla.Las selecciones se realizan me‐
diante:
● menús
● botones de función y el botón multifunción del sistema de in‐
foentretenimiento
Selección con el sistema de
infoentretenimiento
Seleccione una función a través de
los botones del sistema de infotain‐
ment. Se muestra el menú de la fun‐
ción seleccionada.
El botón multifunción se usa para se‐ leccionar una opción y para confir‐
mar.

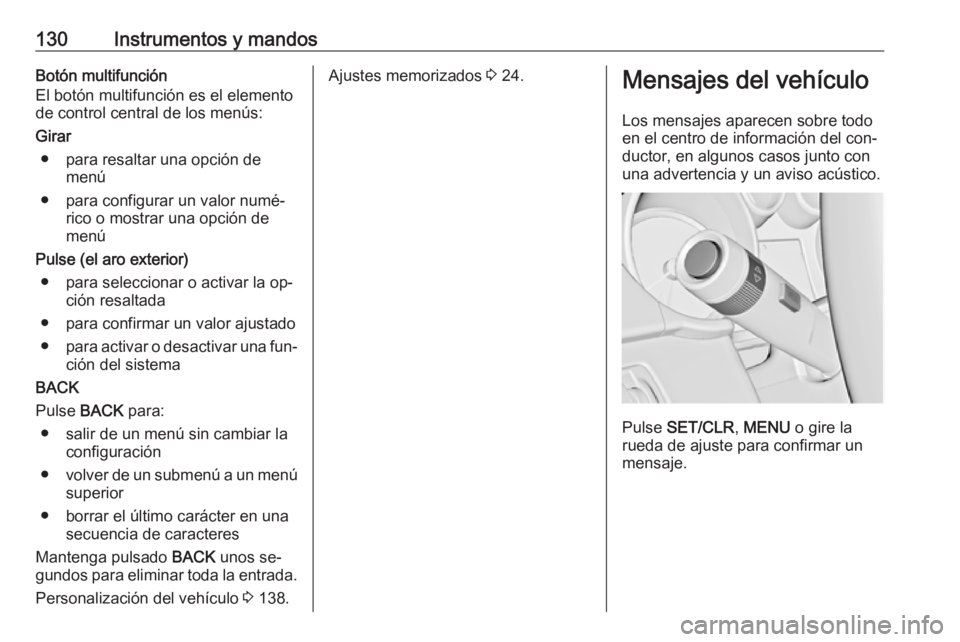

130Instrumentos y mandosBotón multifunción
El botón multifunción es el elemento
de control central de los menús:
Girar ● para resaltar una opción de menú
● para configurar un valor numé‐ rico o mostrar una opción de
menú
Pulse (el aro exterior) ● para seleccionar o activar la op‐ ción resaltada
● para confirmar un valor ajustado
● para activar o desactivar una fun‐
ción del sistema
BACK
Pulse BACK para:
● salir de un menú sin cambiar la configuración
● volver de un submenú a un menú
superior
● borrar el último carácter en una secuencia de caracteres
Mantenga pulsado BACK unos se‐
gundos para eliminar toda la entrada.
Personalización del vehículo 3 138.Ajustes memorizados 3 24.Mensajes del vehículo
Los mensajes aparecen sobre todo
en el centro de información del con‐
ductor, en algunos casos junto con
una advertencia y un aviso acústico.
Pulse SET/CLR , MENU o gire la
rueda de ajuste para confirmar un
mensaje.

Instrumentos y mandos131Mensajes del vehículo de la
pantalla de gama media
Los mensajes del vehículo se mues‐
tran como códigos numéricos.
N.ºMensaje del vehículo2No se detecta ningún mando a
distancia, pise el pedal del
embrague para reiniciar4Aire acondicionado desconec‐
tado5Volante bloqueadoN.ºMensaje del vehículo6Suelte el pedal del freno para
liberar el freno de estaciona‐
miento eléctrico7Gire el volante, desconecte el
encendido y vuelva a conec‐
tarlo9Gire el volante y vuelva a
arrancar el motor12Vehículo sobrecargado13Compresor sobrecalentado15Avería de la tercera luz de freno16Avería de la luz de freno17Fallo del sistema nivelación de
faros18Avería de la luz de cruce
izquierda19Avería de la luz antiniebla
trasera20Avería de la luz de cruce
derechaN.ºMensaje del vehículo21Avería de la luz lateral izquierda22Avería de la luz lateral derecha23Avería de la luz de marcha atrás24Avería de la luz de la matrícula25Avería del intermitente delan‐
tero izquierdo26Avería del intermitente trasero
izquierdo27Avería del intermitente delan‐
tero derecho28Avería del intermitente trasero
derecho29Compruebe la luz de freno del
remolque30Compruebe la luz de marcha
atrás del remolque31Compruebe el intermitente
izquierdo del remolque32Compruebe el intermitente
derecho del remolque

132Instrumentos y mandosN.ºMensaje del vehículo33Compruebe la luz antiniebla
trasera del remolque34Compruebe la luz trasera del
remolque35Sustituya la pila del mando a
distancia48Limpie el sistema de alerta de
punto ciego lateral49Aviso de cambio de carril no
disponible53Apriete el tapón del depósito54Agua en el filtro del combustible55El filtro de partículas diésel está
lleno 3 17856Desequilibrio de presión en las
ruedas delanteras57Desequilibrio de presión en las
ruedas traseras58Neumáticos sin sensor TPMSN.ºMensaje del vehículo59Abra y cierre la ventanilla del
conductor60Abra y luego cierre la ventanilla del acompañante61Abra y luego cierre la ventanilla
trasera izquierda62Abra y luego cierre la ventanilla trasera derecha65Intento de robo66Mantenimiento del sistema de
alarma antirrobo67Revisión del bloqueo del
volante68Revisión de la dirección asis‐
tida69Revisión del sistema de
suspensión70Revisión del sistema de nivela‐
ción71Revisión del eje traseroN.ºMensaje del vehículo74Revisión de AFL75Revisión del aire acondicionado76Revisión del sistema de alerta
de punto ciego lateral77Revisión del aviso de cambio
de carril79Rellene el aceite de motor81Revisión de la caja de cambios82Cambie el aceite del motor
pronto83Servicio del regulador de velo‐
cidad adaptativo84Potencia del motor reducida89Revisión urgente del vehículo94Cambie a la posición de esta‐
cionamiento antes de salir del
vehículo95Revisión del airbag128Capó abierto

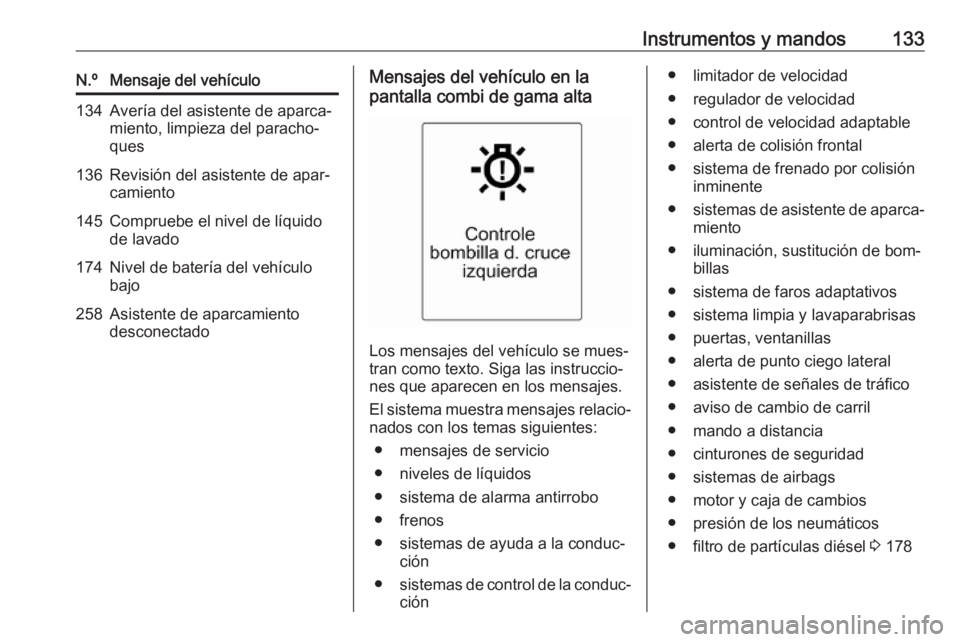

Instrumentos y mandos133N.ºMensaje del vehículo134Avería del asistente de aparca‐
miento, limpieza del paracho‐
ques136Revisión del asistente de apar‐
camiento145Compruebe el nivel de líquido
de lavado174Nivel de batería del vehículo
bajo258Asistente de aparcamiento
desconectadoMensajes del vehículo en la
pantalla combi de gama alta
Los mensajes del vehículo se mues‐
tran como texto. Siga las instruccio‐
nes que aparecen en los mensajes.
El sistema muestra mensajes relacio‐ nados con los temas siguientes:
● mensajes de servicio
● niveles de líquidos
● sistema de alarma antirrobo
● frenos
● sistemas de ayuda a la conduc‐ ción
● sistemas de control de la conduc‐
ción
● limitador de velocidad
● regulador de velocidad
● control de velocidad adaptable ● alerta de colisión frontal
● sistema de frenado por colisión inminente
● sistemas de asistente de aparca‐
miento
● iluminación, sustitución de bom‐ billas
● sistema de faros adaptativos ● sistema limpia y lavaparabrisas
● puertas, ventanillas
● alerta de punto ciego lateral
● asistente de señales de tráfico
● aviso de cambio de carril
● mando a distancia
● cinturones de seguridad
● sistemas de airbags
● motor y caja de cambios
● presión de los neumáticos
● filtro de partículas diésel 3 178

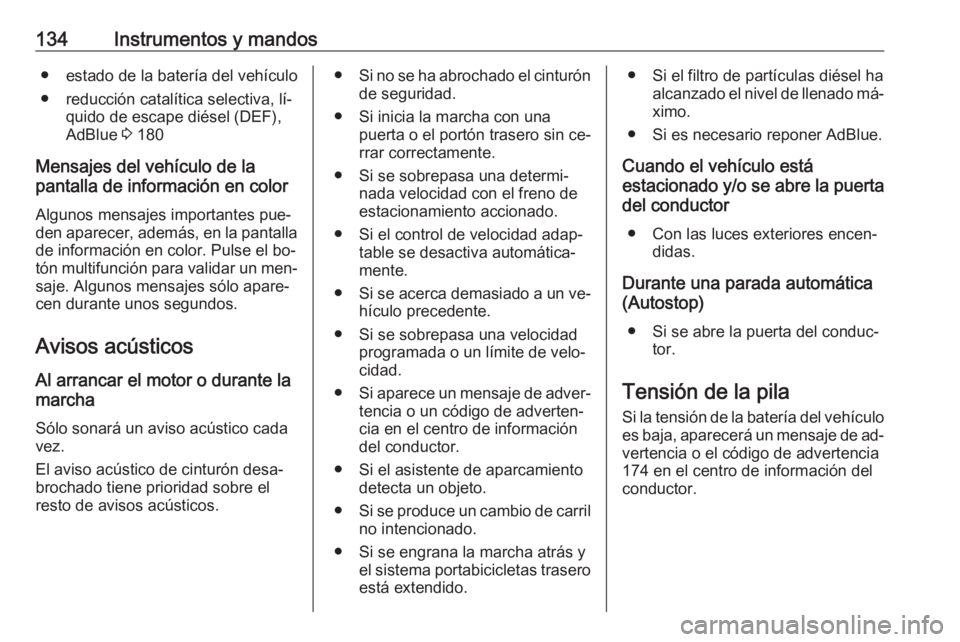

134Instrumentos y mandos● estado de la batería del vehículo
● reducción catalítica selectiva, lí‐ quido de escape diésel (DEF),
AdBlue 3 180
Mensajes del vehículo de la
pantalla de información en color
Algunos mensajes importantes pue‐
den aparecer, además, en la pantalla de información en color. Pulse el bo‐tón multifunción para validar un men‐
saje. Algunos mensajes sólo apare‐
cen durante unos segundos.
Avisos acústicos
Al arrancar el motor o durante la
marcha
Sólo sonará un aviso acústico cada
vez.
El aviso acústico de cinturón desa‐
brochado tiene prioridad sobre el
resto de avisos acústicos.● Si no se ha abrochado el cinturón
de seguridad.
● Si inicia la marcha con una puerta o el portón trasero sin ce‐
rrar correctamente.
● Si se sobrepasa una determi‐ nada velocidad con el freno de
estacionamiento accionado.
● Si el control de velocidad adap‐ table se desactiva automática‐
mente.
● Si se acerca demasiado a un ve‐
hículo precedente.
● Si se sobrepasa una velocidad programada o un límite de velo‐
cidad.
● Si aparece un mensaje de adver‐
tencia o un código de adverten‐
cia en el centro de información del conductor.
● Si el asistente de aparcamiento detecta un objeto.
● Si se produce un cambio de carril
no intencionado.
● Si se engrana la marcha atrás y el sistema portabicicletas traseroestá extendido.● Si el filtro de partículas diésel ha alcanzado el nivel de llenado má‐
ximo.
● Si es necesario reponer AdBlue.
Cuando el vehículo está
estacionado y/o se abre la puerta del conductor
● Con las luces exteriores encen‐ didas.
Durante una parada automática
(Autostop)
● Si se abre la puerta del conduc‐ tor.
Tensión de la pila Si la tensión de la batería del vehículoes baja, aparecerá un mensaje de ad‐
vertencia o el código de advertencia
174 en el centro de información del
conductor.

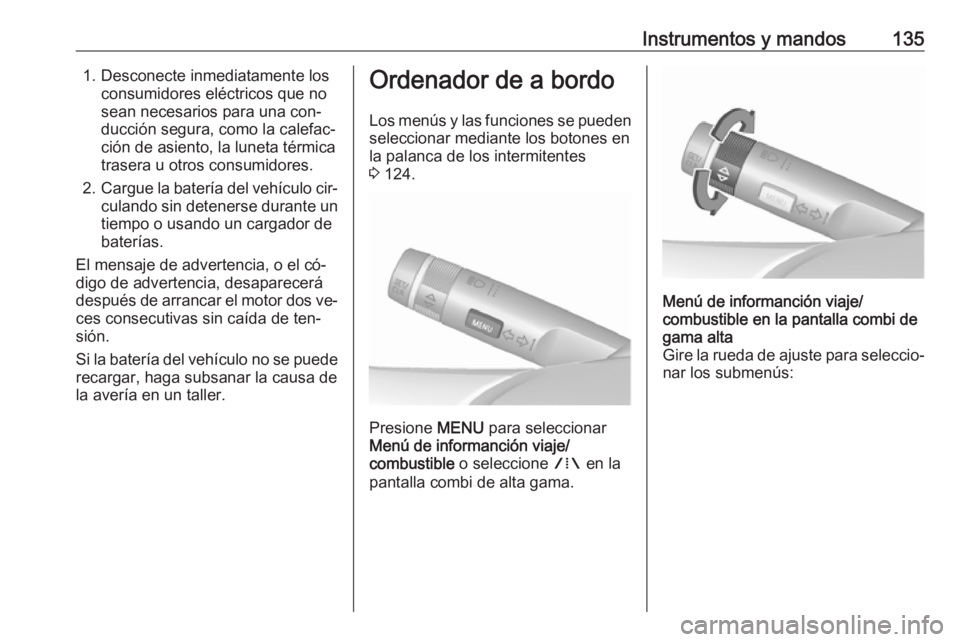

Instrumentos y mandos1351. Desconecte inmediatamente losconsumidores eléctricos que no
sean necesarios para una con‐
ducción segura, como la calefac‐
ción de asiento, la luneta térmica
trasera u otros consumidores.
2. Cargue la batería del vehículo cir‐
culando sin detenerse durante un
tiempo o usando un cargador de
baterías.
El mensaje de advertencia, o el có‐
digo de advertencia, desaparecerá
después de arrancar el motor dos ve‐ ces consecutivas sin caída de ten‐
sión.
Si la batería del vehículo no se puede recargar, haga subsanar la causa dela avería en un taller.Ordenador de a bordo
Los menús y las funciones se puedenseleccionar mediante los botones en
la palanca de los intermitentes
3 124.
Presione MENU para seleccionar
Menú de informanción viaje/
combustible o seleccione W en la
pantalla combi de alta gama.
Menú de informanción viaje/
combustible en la pantalla combi de gama alta
Gire la rueda de ajuste para seleccio‐
nar los submenús:

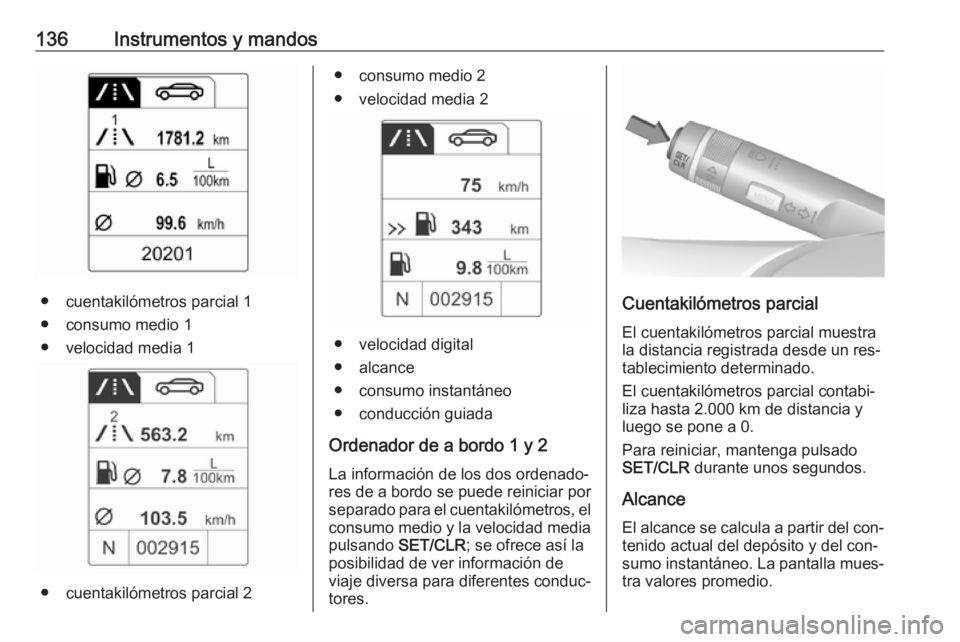

136Instrumentos y mandos
● cuentakilómetros parcial 1● consumo medio 1
● velocidad media 1
● cuentakilómetros parcial 2
● consumo medio 2
● velocidad media 2
● velocidad digital
● alcance
● consumo instantáneo
● conducción guiada
Ordenador de a bordo 1 y 2
La información de los dos ordenado‐
res de a bordo se puede reiniciar por
separado para el cuentakilómetros, el
consumo medio y la velocidad media
pulsando SET/CLR; se ofrece así la
posibilidad de ver información de
viaje diversa para diferentes conduc‐
tores.
Cuentakilómetros parcial
El cuentakilómetros parcial muestra
la distancia registrada desde un res‐
tablecimiento determinado.
El cuentakilómetros parcial contabi‐
liza hasta 2.000 km de distancia y
luego se pone a 0.
Para reiniciar, mantenga pulsado SET/CLR durante unos segundos.
Alcance El alcance se calcula a partir del con‐
tenido actual del depósito y del con‐
sumo instantáneo. La pantalla mues‐
tra valores promedio.

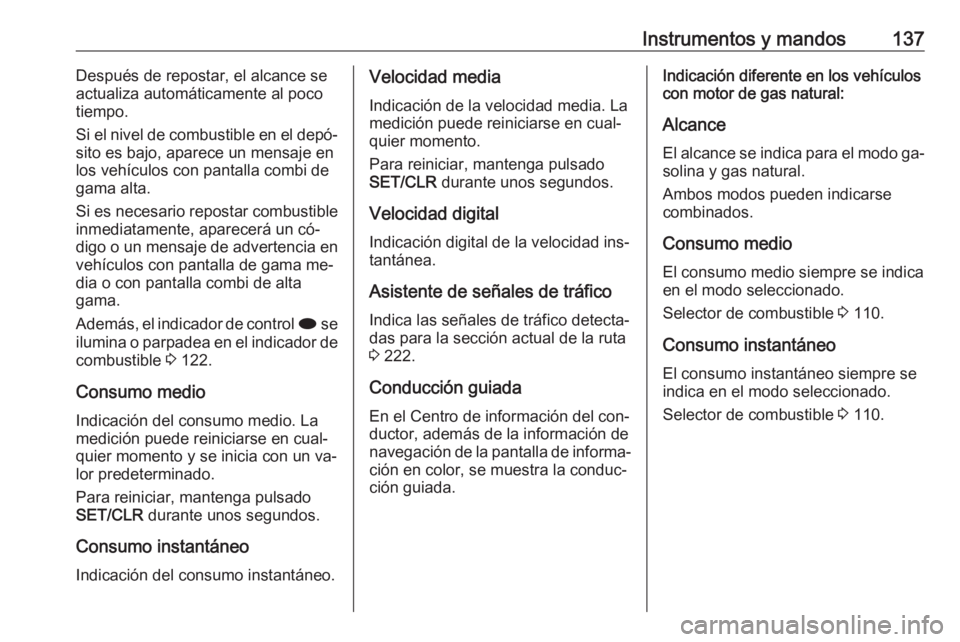

Instrumentos y mandos137Después de repostar, el alcance se
actualiza automáticamente al poco
tiempo.
Si el nivel de combustible en el depó‐
sito es bajo, aparece un mensaje en
los vehículos con pantalla combi de
gama alta.
Si es necesario repostar combustible
inmediatamente, aparecerá un có‐
digo o un mensaje de advertencia en vehículos con pantalla de gama me‐
dia o con pantalla combi de alta
gama.
Además, el indicador de control i se
ilumina o parpadea en el indicador de
combustible 3 122.
Consumo medio
Indicación del consumo medio. La
medición puede reiniciarse en cual‐
quier momento y se inicia con un va‐
lor predeterminado.
Para reiniciar, mantenga pulsado
SET/CLR durante unos segundos.
Consumo instantáneo
Indicación del consumo instantáneo.Velocidad media
Indicación de la velocidad media. La
medición puede reiniciarse en cual‐
quier momento.
Para reiniciar, mantenga pulsado
SET/CLR durante unos segundos.
Velocidad digital
Indicación digital de la velocidad ins‐
tantánea.
Asistente de señales de tráfico Indica las señales de tráfico detecta‐das para la sección actual de la ruta3 222.
Conducción guiada En el Centro de información del con‐
ductor, además de la información de
navegación de la pantalla de informa‐ ción en color, se muestra la conduc‐
ción guiada.Indicación diferente en los vehículos
con motor de gas natural:
Alcance El alcance se indica para el modo ga‐
solina y gas natural.
Ambos modos pueden indicarse
combinados.
Consumo medio
El consumo medio siempre se indica
en el modo seleccionado.
Selector de combustible 3 110.
Consumo instantáneo El consumo instantáneo siempre se
indica en el modo seleccionado.
Selector de combustible 3 110.

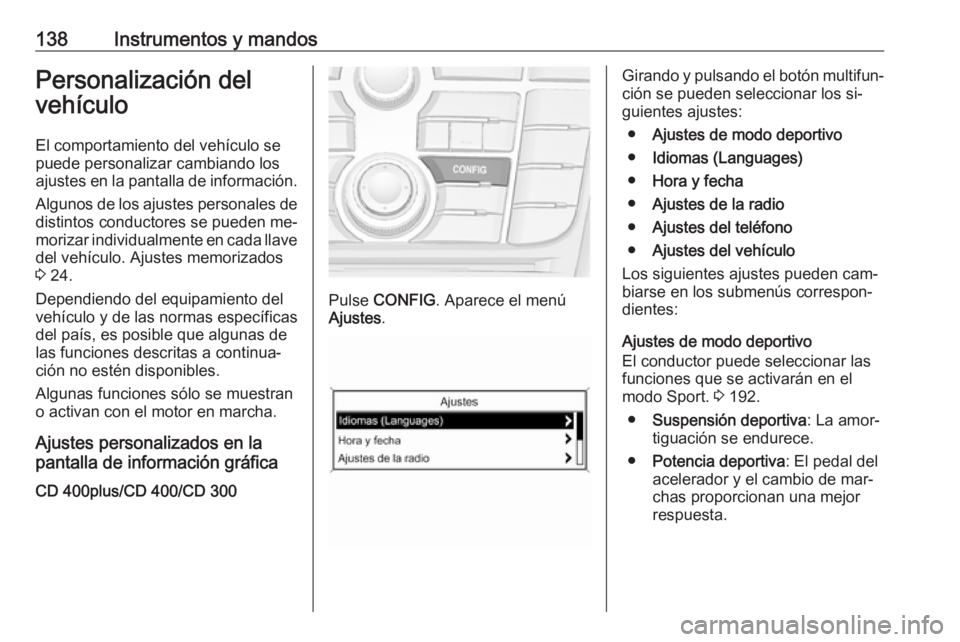

138Instrumentos y mandosPersonalización del
vehículo
El comportamiento del vehículo se
puede personalizar cambiando los
ajustes en la pantalla de información.
Algunos de los ajustes personales de
distintos conductores se pueden me‐
morizar individualmente en cada llave
del vehículo. Ajustes memorizados
3 24.
Dependiendo del equipamiento del
vehículo y de las normas específicas
del país, es posible que algunas de
las funciones descritas a continua‐
ción no estén disponibles.
Algunas funciones sólo se muestran
o activan con el motor en marcha.
Ajustes personalizados en la
pantalla de información gráfica
CD 400plus/CD 400/CD 300
Pulse CONFIG . Aparece el menú
Ajustes .
Girando y pulsando el botón multifun‐
ción se pueden seleccionar los si‐
guientes ajustes:
● Ajustes de modo deportivo
● Idiomas (Languages)
● Hora y fecha
● Ajustes de la radio
● Ajustes del teléfono
● Ajustes del vehículo
Los siguientes ajustes pueden cam‐
biarse en los submenús correspon‐
dientes:
Ajustes de modo deportivo
El conductor puede seleccionar las funciones que se activarán en el
modo Sport. 3 192.
● Suspensión deportiva : La amor‐
tiguación se endurece.
● Potencia deportiva : El pedal del
acelerador y el cambio de mar‐
chas proporcionan una mejor
respuesta.
