OPEL ZAFIRA C 2016.5 Manual de Instrucciones (in Spanish)

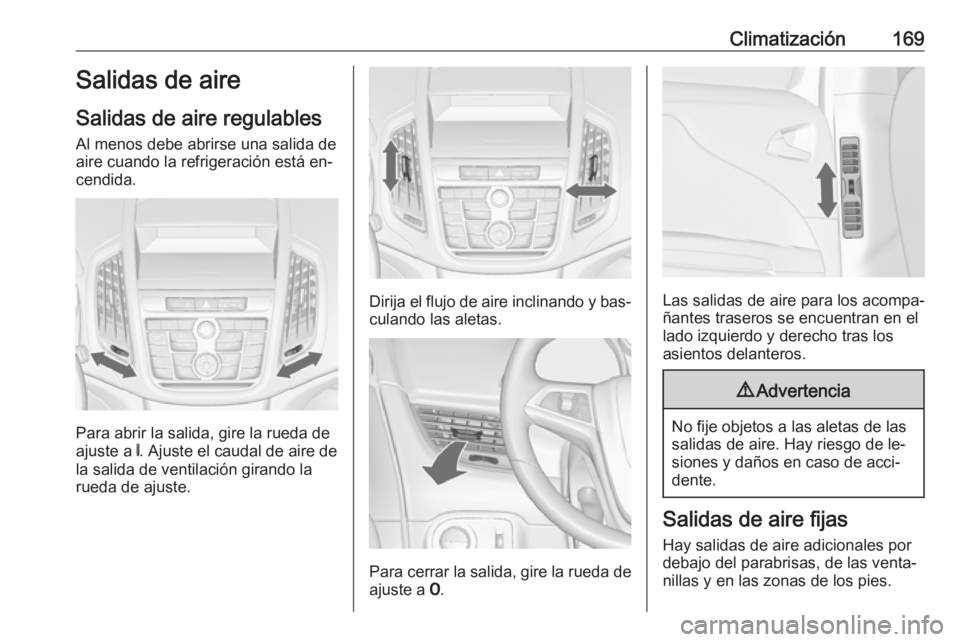

Climatización169Salidas de aire
Salidas de aire regulables
Al menos debe abrirse una salida de
aire cuando la refrigeración está en‐ cendida.
Para abrir la salida, gire la rueda de
ajuste a B. Ajuste el caudal de aire de
la salida de ventilación girando la
rueda de ajuste.
Dirija el flujo de aire inclinando y bas‐
culando las aletas.
Para cerrar la salida, gire la rueda de
ajuste a 7.
Las salidas de aire para los acompa‐
ñantes traseros se encuentran en el
lado izquierdo y derecho tras los
asientos delanteros.
9 Advertencia
No fije objetos a las aletas de las
salidas de aire. Hay riesgo de le‐
siones y daños en caso de acci‐
dente.
Salidas de aire fijas
Hay salidas de aire adicionales por
debajo del parabrisas, de las venta‐
nillas y en las zonas de los pies.

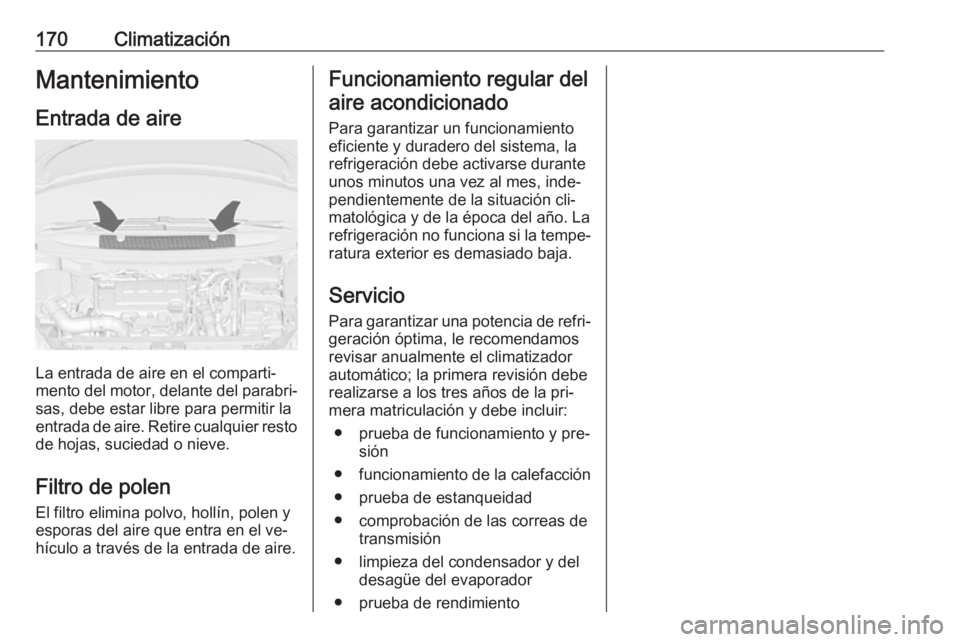

170ClimatizaciónMantenimiento
Entrada de aire
La entrada de aire en el comparti‐
mento del motor, delante del parabri‐
sas, debe estar libre para permitir la
entrada de aire. Retire cualquier resto
de hojas, suciedad o nieve.
Filtro de polen
El filtro elimina polvo, hollín, polen y
esporas del aire que entra en el ve‐ hículo a través de la entrada de aire.
Funcionamiento regular del
aire acondicionado
Para garantizar un funcionamiento
eficiente y duradero del sistema, la
refrigeración debe activarse durante
unos minutos una vez al mes, inde‐
pendientemente de la situación cli‐
matológica y de la época del año. La
refrigeración no funciona si la tempe‐
ratura exterior es demasiado baja.
Servicio Para garantizar una potencia de refri‐
geración óptima, le recomendamos
revisar anualmente el climatizador
automático; la primera revisión debe
realizarse a los tres años de la pri‐
mera matriculación y debe incluir:
● prueba de funcionamiento y pre‐ sión
● funcionamiento de la calefacción
● prueba de estanqueidad
● comprobación de las correas de transmisión
● limpieza del condensador y del desagüe del evaporador
● prueba de rendimiento

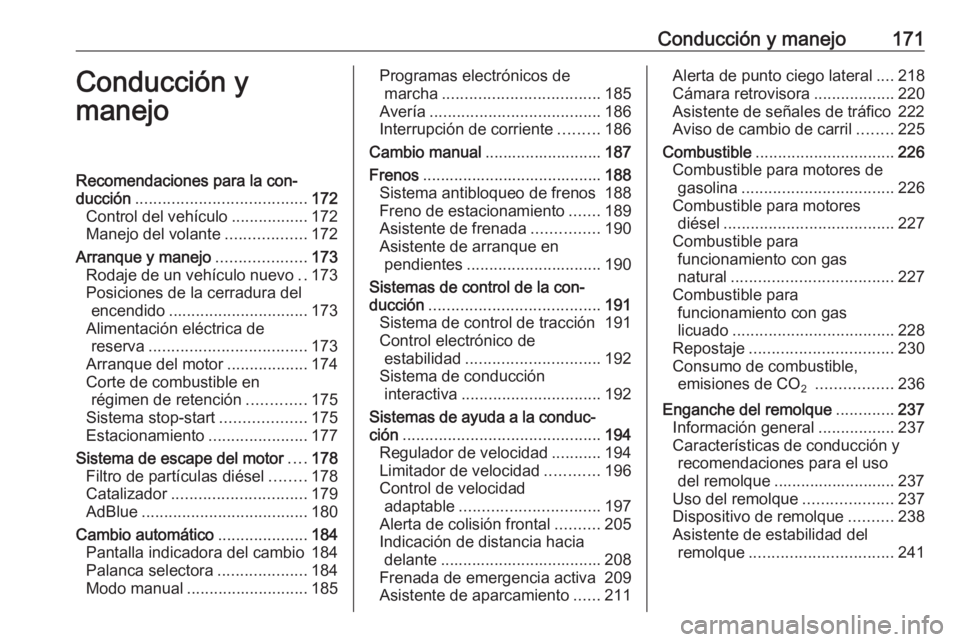

Conducción y manejo171Conducción y
manejoRecomendaciones para la con‐
ducción ...................................... 172
Control del vehículo .................172
Manejo del volante ..................172
Arranque y manejo ....................173
Rodaje de un vehículo nuevo ..173
Posiciones de la cerradura del encendido ............................... 173
Alimentación eléctrica de reserva ................................... 173
Arranque del motor ..................174
Corte de combustible en régimen de retención .............175
Sistema stop-start ...................175
Estacionamiento ......................177
Sistema de escape del motor ....178
Filtro de partículas diésel ........178
Catalizador .............................. 179
AdBlue ..................................... 180
Cambio automático ....................184
Pantalla indicadora del cambio 184
Palanca selectora ....................184
Modo manual ........................... 185Programas electrónicos de
marcha ................................... 185
Avería ...................................... 186
Interrupción de corriente .........186
Cambio manual .......................... 187
Frenos ........................................ 188
Sistema antibloqueo de frenos 188
Freno de estacionamiento .......189
Asistente de frenada ...............190
Asistente de arranque en pendientes .............................. 190
Sistemas de control de la con‐ ducción ...................................... 191
Sistema de control de tracción 191
Control electrónico de estabilidad .............................. 192
Sistema de conducción interactiva ............................... 192
Sistemas de ayuda a la conduc‐
ción ............................................ 194
Regulador de velocidad ...........194
Limitador de velocidad ............196
Control de velocidad adaptable ............................... 197
Alerta de colisión frontal ..........205
Indicación de distancia hacia delante .................................... 208
Frenada de emergencia activa 209
Asistente de aparcamiento ......211Alerta de punto ciego lateral ....218
Cámara retrovisora ..................220
Asistente de señales de tráfico 222
Aviso de cambio de carril ........225
Combustible ............................... 226
Combustible para motores de gasolina .................................. 226
Combustible para motores diésel ...................................... 227
Combustible para funcionamiento con gas
natural .................................... 227
Combustible para funcionamiento con gas
licuado .................................... 228
Repostaje ................................ 230
Consumo de combustible, emisiones de CO 2
................. 236
Enganche del remolque .............237
Información general .................237
Características de conducción y recomendaciones para el uso
del remolque ........................... 237
Uso del remolque ....................237
Dispositivo de remolque ..........238
Asistente de estabilidad del
remolque ................................ 241

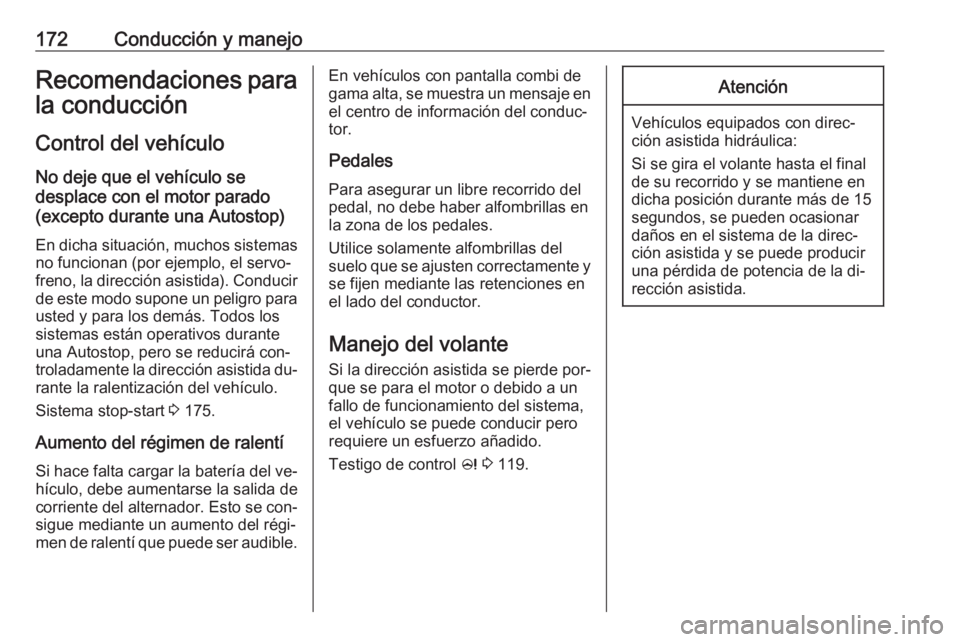

172Conducción y manejoRecomendaciones para
la conducción
Control del vehículo
No deje que el vehículo se
desplace con el motor parado
(excepto durante una Autostop)
En dicha situación, muchos sistemas
no funcionan (por ejemplo, el servo‐
freno, la dirección asistida). Conducir
de este modo supone un peligro para usted y para los demás. Todos lossistemas están operativos durante
una Autostop, pero se reducirá con‐
troladamente la dirección asistida du‐
rante la ralentización del vehículo.
Sistema stop-start 3 175.
Aumento del régimen de ralentí Si hace falta cargar la batería del ve‐
hículo, debe aumentarse la salida de
corriente del alternador. Esto se con‐ sigue mediante un aumento del régi‐
men de ralentí que puede ser audible.En vehículos con pantalla combi de gama alta, se muestra un mensaje en el centro de información del conduc‐
tor.
Pedales Para asegurar un libre recorrido delpedal, no debe haber alfombrillas en
la zona de los pedales.
Utilice solamente alfombrillas del
suelo que se ajusten correctamente y
se fijen mediante las retenciones en
el lado del conductor.
Manejo del volante
Si la dirección asistida se pierde por‐
que se para el motor o debido a un
fallo de funcionamiento del sistema,
el vehículo se puede conducir pero requiere un esfuerzo añadido.
Testigo de control c 3 119.Atención
Vehículos equipados con direc‐
ción asistida hidráulica:
Si se gira el volante hasta el final
de su recorrido y se mantiene en
dicha posición durante más de 15
segundos, se pueden ocasionar
daños en el sistema de la direc‐ ción asistida y se puede producir
una pérdida de potencia de la di‐
rección asistida.

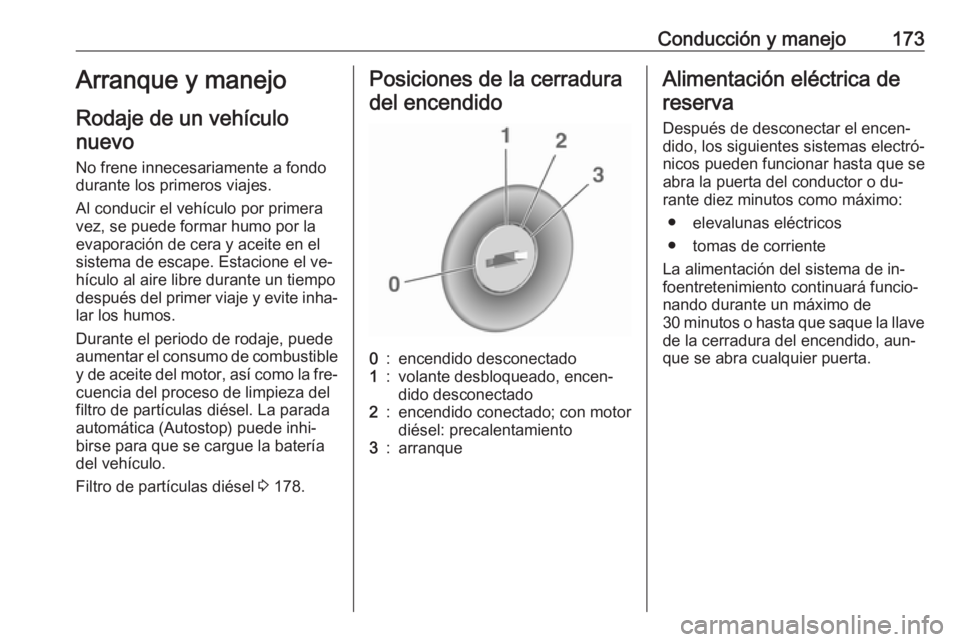

Conducción y manejo173Arranque y manejoRodaje de un vehículonuevo
No frene innecesariamente a fondo
durante los primeros viajes.
Al conducir el vehículo por primera
vez, se puede formar humo por la evaporación de cera y aceite en elsistema de escape. Estacione el ve‐
hículo al aire libre durante un tiempo
después del primer viaje y evite inha‐ lar los humos.
Durante el periodo de rodaje, puede
aumentar el consumo de combustible
y de aceite del motor, así como la fre‐ cuencia del proceso de limpieza del
filtro de partículas diésel. La parada
automática (Autostop) puede inhi‐
birse para que se cargue la batería del vehículo.
Filtro de partículas diésel 3 178.Posiciones de la cerradura
del encendido0:encendido desconectado1:volante desbloqueado, encen‐
dido desconectado2:encendido conectado; con motor
diésel: precalentamiento3:arranqueAlimentación eléctrica de
reserva
Después de desconectar el encen‐
dido, los siguientes sistemas electró‐
nicos pueden funcionar hasta que se
abra la puerta del conductor o du‐ rante diez minutos como máximo:
● elevalunas eléctricos
● tomas de corriente
La alimentación del sistema de in‐
foentretenimiento continuará funcio‐
nando durante un máximo de
30 minutos o hasta que saque la llave
de la cerradura del encendido, aun‐
que se abra cualquier puerta.

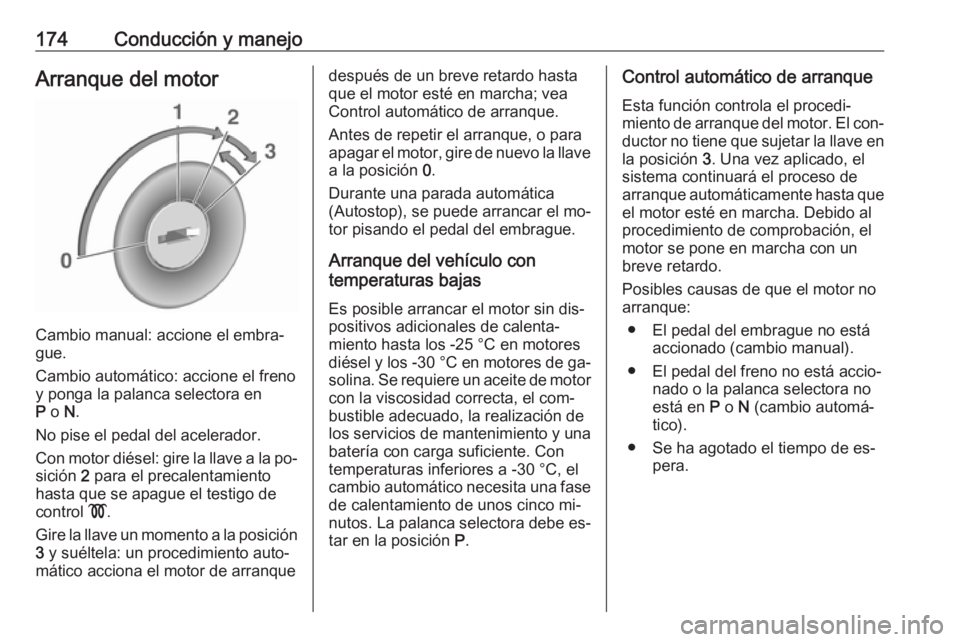

174Conducción y manejoArranque del motor
Cambio manual: accione el embra‐
gue.
Cambio automático: accione el freno
y ponga la palanca selectora en
P o N.
No pise el pedal del acelerador.
Con motor diésel: gire la llave a la po‐
sición 2 para el precalentamiento
hasta que se apague el testigo de
control !.
Gire la llave un momento a la posición
3 y suéltela: un procedimiento auto‐
mático acciona el motor de arranque
después de un breve retardo hasta
que el motor esté en marcha; vea
Control automático de arranque.
Antes de repetir el arranque, o para
apagar el motor, gire de nuevo la llave a la posición 0.
Durante una parada automática
(Autostop), se puede arrancar el mo‐
tor pisando el pedal del embrague.
Arranque del vehículo con
temperaturas bajas
Es posible arrancar el motor sin dis‐
positivos adicionales de calenta‐
miento hasta los -25 °С en motores
diésel y los -30 °C en motores de ga‐
solina. Se requiere un aceite de motor
con la viscosidad correcta, el com‐ bustible adecuado, la realización de
los servicios de mantenimiento y una
batería con carga suficiente. Con
temperaturas inferiores a -30 °C, el
cambio automático necesita una fase de calentamiento de unos cinco mi‐
nutos. La palanca selectora debe es‐ tar en la posición P.Control automático de arranque
Esta función controla el procedi‐
miento de arranque del motor. El con‐ ductor no tiene que sujetar la llave en
la posición 3. Una vez aplicado, el
sistema continuará el proceso de
arranque automáticamente hasta que
el motor esté en marcha. Debido al
procedimiento de comprobación, el
motor se pone en marcha con un
breve retardo.
Posibles causas de que el motor no
arranque:
● El pedal del embrague no está accionado (cambio manual).
● El pedal del freno no está accio‐ nado o la palanca selectora no
está en P o N (cambio automá‐
tico).
● Se ha agotado el tiempo de es‐ pera.

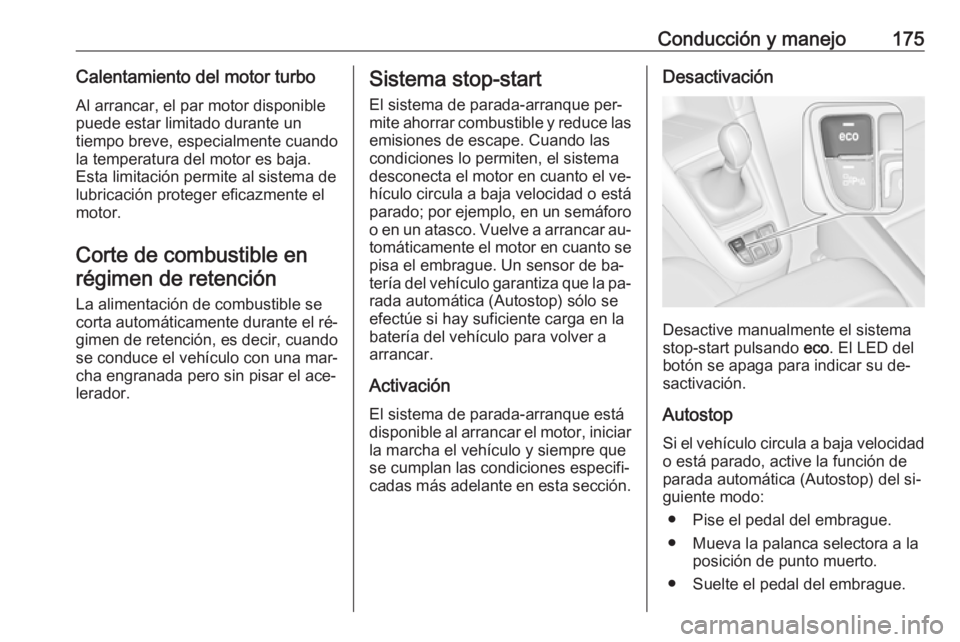

Conducción y manejo175Calentamiento del motor turboAl arrancar, el par motor disponible
puede estar limitado durante un
tiempo breve, especialmente cuando
la temperatura del motor es baja.
Esta limitación permite al sistema de
lubricación proteger eficazmente el
motor.
Corte de combustible en régimen de retención
La alimentación de combustible se
corta automáticamente durante el ré‐
gimen de retención, es decir, cuando
se conduce el vehículo con una mar‐
cha engranada pero sin pisar el ace‐ lerador.Sistema stop-start
El sistema de parada-arranque per‐
mite ahorrar combustible y reduce las emisiones de escape. Cuando las
condiciones lo permiten, el sistema
desconecta el motor en cuanto el ve‐ hículo circula a baja velocidad o está
parado; por ejemplo, en un semáforo
o en un atasco. Vuelve a arrancar au‐
tomáticamente el motor en cuanto se pisa el embrague. Un sensor de ba‐
tería del vehículo garantiza que la pa‐ rada automática (Autostop) sólo se
efectúe si hay suficiente carga en la
batería del vehículo para volver a
arrancar.
Activación
El sistema de parada-arranque está
disponible al arrancar el motor, iniciar la marcha el vehículo y siempre que
se cumplan las condiciones especifi‐
cadas más adelante en esta sección.Desactivación
Desactive manualmente el sistema
stop-start pulsando eco. El LED del
botón se apaga para indicar su de‐
sactivación.
Autostop Si el vehículo circula a baja velocidado está parado, active la función de
parada automática (Autostop) del si‐
guiente modo:
● Pise el pedal del embrague.
● Mueva la palanca selectora a la posición de punto muerto.
● Suelte el pedal del embrague.

176Conducción y manejoEl motor se parará y el encendido semantiene conectado.
La parada automática (Autostop) se
indica mediante la aguja en la posi‐
ción AUTOSTOP en el cuentarrevo‐
luciones.
Durante una parada automática, se
mantendrá la calefacción y la opera‐
tividad de los frenos.
Atención
La asistencia a la dirección asis‐
tida puede reducirse durante una
Autostop.
Condiciones para una parada
automática (Autostop)
El sistema stop-start comprueba si se cumplen todas las condiciones si‐
guientes.
● El sistema stop-start no está des‐
activado manualmente.
● El capó está totalmente cerrado.
● La puerta del conductor está ce‐ rrada o el cinturón de seguridad
del conductor está abrochado.
● La batería del vehículo tiene su‐ ficiente carga y está en buen es‐
tado.
● El motor está caliente. ● La temperatura del refrigerante del motor no es demasiado alta.
● La temperatura del sistema de escape del motor no es dema‐
siado elevada; por ejemplo, tras
conducir con una carga de motor
elevada.
● La temperatura ambiente es su‐ perior a -5 °C.
● El climatizador automático per‐ mite una parada automática.● El nivel de vacío del sistema de frenos es suficiente.
● La función de autolimpieza del fil‐
tro de partículas diésel no está
activa.
● El vehículo se ha conducido a ve‐
locidad de marcha humana,
como mínimo, desde la última
parada automática.
En caso contrario, se anulará la pa‐
rada automática (Autostop).
Determinados ajustes del climatiza‐
dor automático pueden anular una
parada automática (Autostop). Véase el capítulo sobre climatización para
más detalles 3 164.
Puede que se anule la parada auto‐
mática (Autostop) justo después de
conducir por autopista.
Rodaje de un vehículo nuevo 3 173.
Protección contra descarga de la
batería del vehículo
Para garantizar que el motor vuelva a arrancar de forma fiable, el sistema
stop-start incorpora diversas funcio‐
nes de protección contra la descarga
de la batería.

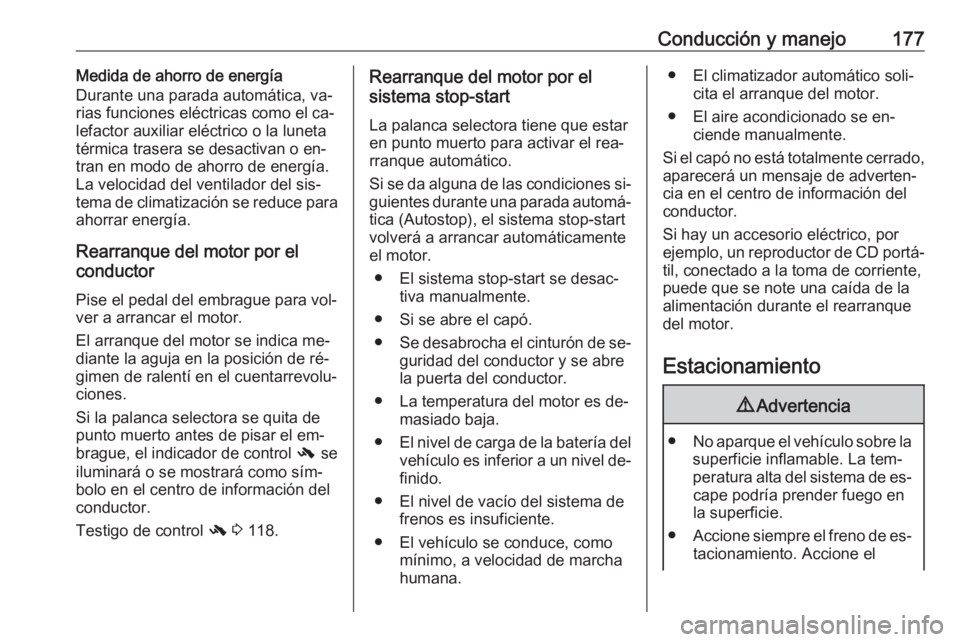

Conducción y manejo177Medida de ahorro de energía
Durante una parada automática, va‐ rias funciones eléctricas como el ca‐lefactor auxiliar eléctrico o la luneta
térmica trasera se desactivan o en‐
tran en modo de ahorro de energía.
La velocidad del ventilador del sis‐
tema de climatización se reduce para
ahorrar energía.
Rearranque del motor por el
conductor
Pise el pedal del embrague para vol‐ ver a arrancar el motor.
El arranque del motor se indica me‐
diante la aguja en la posición de ré‐
gimen de ralentí en el cuentarrevolu‐
ciones.
Si la palanca selectora se quita de
punto muerto antes de pisar el em‐
brague, el indicador de control - se
iluminará o se mostrará como sím‐
bolo en el centro de información del
conductor.
Testigo de control - 3 118.Rearranque del motor por el
sistema stop-start
La palanca selectora tiene que estar
en punto muerto para activar el rea‐
rranque automático.
Si se da alguna de las condiciones si‐ guientes durante una parada automá‐
tica (Autostop), el sistema stop-start
volverá a arrancar automáticamente
el motor.
● El sistema stop-start se desac‐ tiva manualmente.
● Si se abre el capó.
● Se desabrocha el cinturón de se‐
guridad del conductor y se abre
la puerta del conductor.
● La temperatura del motor es de‐ masiado baja.
● El nivel de carga de la batería del
vehículo es inferior a un nivel de‐finido.
● El nivel de vacío del sistema de frenos es insuficiente.
● El vehículo se conduce, como mínimo, a velocidad de marcha
humana.● El climatizador automático soli‐ cita el arranque del motor.
● El aire acondicionado se en‐ ciende manualmente.
Si el capó no está totalmente cerrado,
aparecerá un mensaje de adverten‐
cia en el centro de información del
conductor.
Si hay un accesorio eléctrico, por ejemplo, un reproductor de CD portá‐
til, conectado a la toma de corriente,
puede que se note una caída de la
alimentación durante el rearranque
del motor.
Estacionamiento9 Advertencia
● No aparque el vehículo sobre la
superficie inflamable. La tem‐
peratura alta del sistema de es‐ cape podría prender fuego en
la superficie.
● Accione siempre el freno de es‐
tacionamiento. Accione el

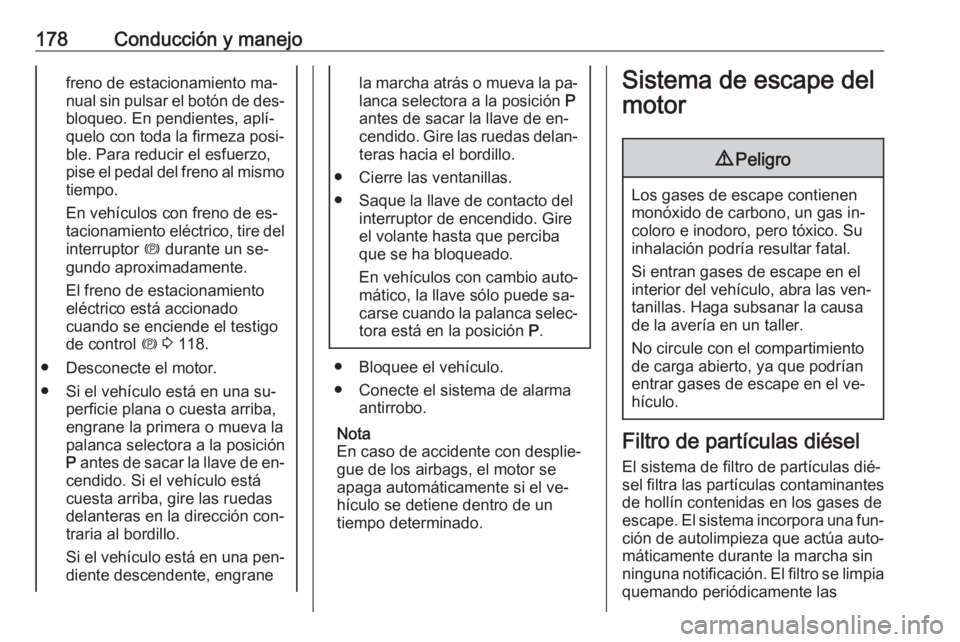

178Conducción y manejofreno de estacionamiento ma‐
nual sin pulsar el botón de des‐
bloqueo. En pendientes, aplí‐
quelo con toda la firmeza posi‐ ble. Para reducir el esfuerzo,
pise el pedal del freno al mismo tiempo.
En vehículos con freno de es‐
tacionamiento eléctrico, tire del
interruptor m durante un se‐
gundo aproximadamente.
El freno de estacionamiento
eléctrico está accionado
cuando se enciende el testigo
de control m 3 118.
● Desconecte el motor.
● Si el vehículo está en una su‐ perficie plana o cuesta arriba,
engrane la primera o mueva la palanca selectora a la posiciónP antes de sacar la llave de en‐
cendido. Si el vehículo está
cuesta arriba, gire las ruedas
delanteras en la dirección con‐ traria al bordillo.
Si el vehículo está en una pen‐
diente descendente, engranela marcha atrás o mueva la pa‐ lanca selectora a la posición P
antes de sacar la llave de en‐
cendido. Gire las ruedas delan‐
teras hacia el bordillo.
● Cierre las ventanillas.
● Saque la llave de contacto del interruptor de encendido. Gire
el volante hasta que perciba
que se ha bloqueado.
En vehículos con cambio auto‐
mático, la llave sólo puede sa‐
carse cuando la palanca selec‐ tora está en la posición P.
● Bloquee el vehículo.
● Conecte el sistema de alarma antirrobo.
Nota
En caso de accidente con desplie‐ gue de los airbags, el motor se
apaga automáticamente si el ve‐
hículo se detiene dentro de un
tiempo determinado.
Sistema de escape del
motor9 Peligro
Los gases de escape contienen
monóxido de carbono, un gas in‐
coloro e inodoro, pero tóxico. Su
inhalación podría resultar fatal.
Si entran gases de escape en el
interior del vehículo, abra las ven‐ tanillas. Haga subsanar la causade la avería en un taller.
No circule con el compartimiento
de carga abierto, ya que podrían
entrar gases de escape en el ve‐
hículo.
Filtro de partículas diésel
El sistema de filtro de partículas dié‐
sel filtra las partículas contaminantes de hollín contenidas en los gases de
escape. El sistema incorpora una fun‐
ción de autolimpieza que actúa auto‐
máticamente durante la marcha sin
ninguna notificación. El filtro se limpia quemando periódicamente las
