OPEL ZAFIRA C 2016.5 Manual de Instrucciones (in Spanish)

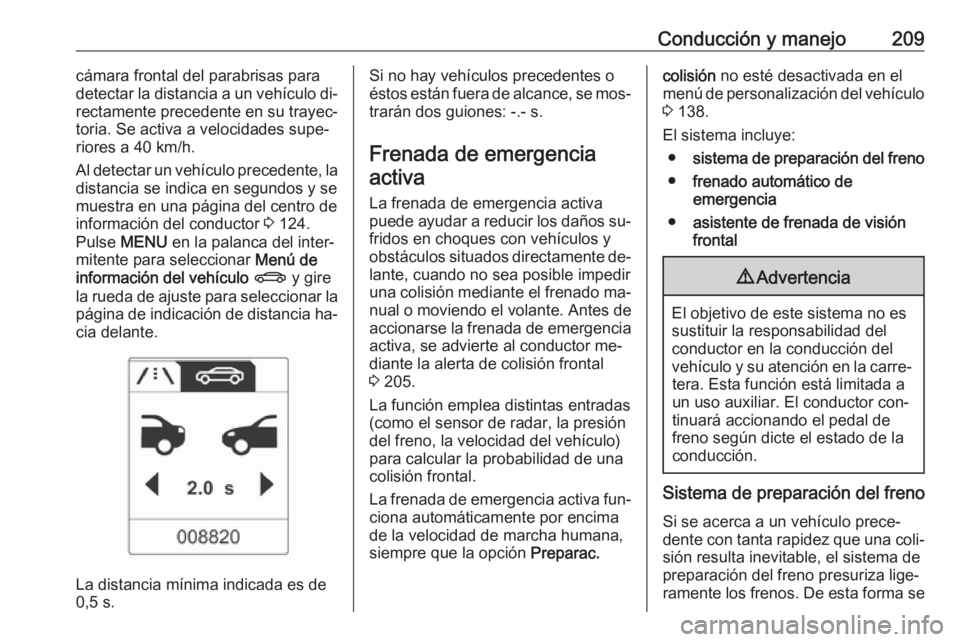

Conducción y manejo209cámara frontal del parabrisas para
detectar la distancia a un vehículo di‐
rectamente precedente en su trayec‐
toria. Se activa a velocidades supe‐
riores a 40 km/h.
Al detectar un vehículo precedente, la distancia se indica en segundos y se
muestra en una página del centro de
información del conductor 3 124.
Pulse MENU en la palanca del inter‐
mitente para seleccionar Menú de
información del vehículo X y gire
la rueda de ajuste para seleccionar la página de indicación de distancia ha‐
cia delante.
La distancia mínima indicada es de
0,5 s.
Si no hay vehículos precedentes o
éstos están fuera de alcance, se mos‐
trarán dos guiones: -.- s.
Frenada de emergenciaactiva
La frenada de emergencia activa
puede ayudar a reducir los daños su‐
fridos en choques con vehículos y
obstáculos situados directamente de‐
lante, cuando no sea posible impedir
una colisión mediante el frenado ma‐ nual o moviendo el volante. Antes deaccionarse la frenada de emergencia activa, se advierte al conductor me‐
diante la alerta de colisión frontal
3 205.
La función emplea distintas entradas
(como el sensor de radar, la presión
del freno, la velocidad del vehículo)
para calcular la probabilidad de una
colisión frontal.
La frenada de emergencia activa fun‐
ciona automáticamente por encima
de la velocidad de marcha humana,
siempre que la opción Preparac.colisión no esté desactivada en el
menú de personalización del vehículo 3 138.
El sistema incluye: ● sistema de preparación del freno
● frenado automático de
emergencia
● asistente de frenada de visión
frontal9 Advertencia
El objetivo de este sistema no es
sustituir la responsabilidad del
conductor en la conducción del
vehículo y su atención en la carre‐ tera. Esta función está limitada a
un uso auxiliar. El conductor con‐
tinuará accionando el pedal de
freno según dicte el estado de la
conducción.
Sistema de preparación del freno
Si se acerca a un vehículo prece‐
dente con tanta rapidez que una coli‐
sión resulta inevitable, el sistema de
preparación del freno presuriza lige‐
ramente los frenos. De esta forma se

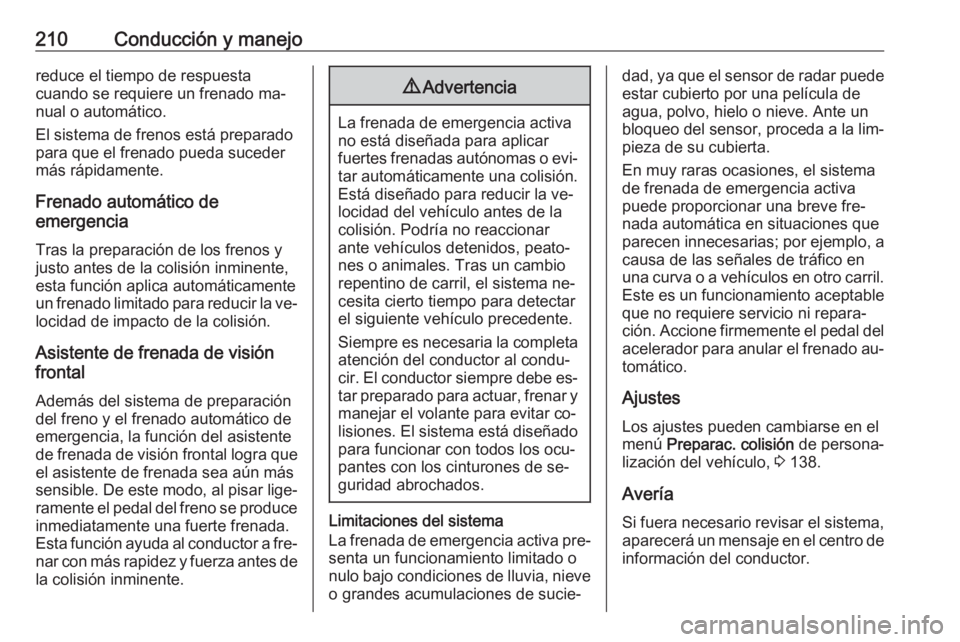

210Conducción y manejoreduce el tiempo de respuesta
cuando se requiere un frenado ma‐
nual o automático.
El sistema de frenos está preparado
para que el frenado pueda suceder
más rápidamente.
Frenado automático de
emergencia
Tras la preparación de los frenos y
justo antes de la colisión inminente,
esta función aplica automáticamente un frenado limitado para reducir la ve‐
locidad de impacto de la colisión.
Asistente de frenada de visión
frontal
Además del sistema de preparación del freno y el frenado automático de
emergencia, la función del asistente
de frenada de visión frontal logra que
el asistente de frenada sea aún más
sensible. De este modo, al pisar lige‐
ramente el pedal del freno se produce inmediatamente una fuerte frenada.
Esta función ayuda al conductor a fre‐
nar con más rapidez y fuerza antes de
la colisión inminente.9 Advertencia
La frenada de emergencia activa
no está diseñada para aplicar
fuertes frenadas autónomas o evi‐ tar automáticamente una colisión.
Está diseñado para reducir la ve‐
locidad del vehículo antes de la
colisión. Podría no reaccionar
ante vehículos detenidos, peato‐
nes o animales. Tras un cambio
repentino de carril, el sistema ne‐
cesita cierto tiempo para detectar
el siguiente vehículo precedente.
Siempre es necesaria la completa atención del conductor al condu‐
cir. El conductor siempre debe es‐
tar preparado para actuar, frenar y
manejar el volante para evitar co‐
lisiones. El sistema está diseñado para funcionar con todos los ocu‐
pantes con los cinturones de se‐
guridad abrochados.
Limitaciones del sistema
La frenada de emergencia activa pre‐ senta un funcionamiento limitado o
nulo bajo condiciones de lluvia, nieve
o grandes acumulaciones de sucie‐
dad, ya que el sensor de radar puede
estar cubierto por una película de
agua, polvo, hielo o nieve. Ante un
bloqueo del sensor, proceda a la lim‐ pieza de su cubierta.
En muy raras ocasiones, el sistema
de frenada de emergencia activa
puede proporcionar una breve fre‐
nada automática en situaciones que
parecen innecesarias; por ejemplo, a
causa de las señales de tráfico en
una curva o a vehículos en otro carril.
Este es un funcionamiento aceptable que no requiere servicio ni repara‐
ción. Accione firmemente el pedal del acelerador para anular el frenado au‐
tomático.
AjustesLos ajustes pueden cambiarse en el
menú Preparac. colisión de persona‐
lización del vehículo, 3 138.
Avería
Si fuera necesario revisar el sistema, aparecerá un mensaje en el centro de
información del conductor.

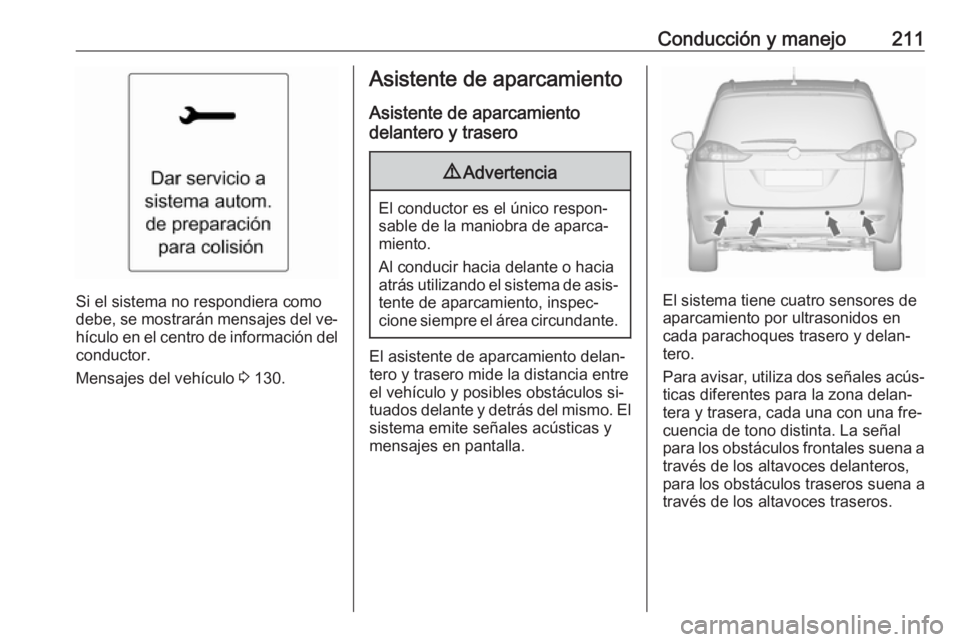

Conducción y manejo211
Si el sistema no respondiera como
debe, se mostrarán mensajes del ve‐ hículo en el centro de información del
conductor.
Mensajes del vehículo 3 130.
Asistente de aparcamiento
Asistente de aparcamiento
delantero y trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐
tente de aparcamiento, inspec‐cione siempre el área circundante.
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos si‐
tuados delante y detrás del mismo. El
sistema emite señales acústicas y
mensajes en pantalla.
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en
cada parachoques trasero y delan‐
tero.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una fre‐
cuencia de tono distinta. La señal
para los obstáculos frontales suena a
través de los altavoces delanteros,
para los obstáculos traseros suena a
través de los altavoces traseros.

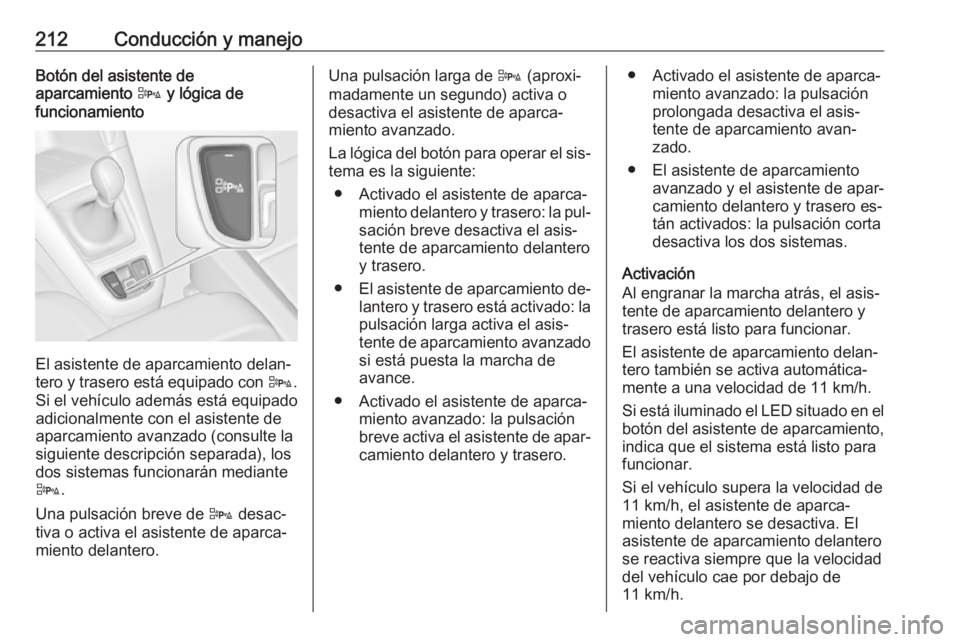

212Conducción y manejoBotón del asistente de
aparcamiento D y lógica de
funcionamiento
El asistente de aparcamiento delan‐
tero y trasero está equipado con D.
Si el vehículo además está equipado adicionalmente con el asistente de
aparcamiento avanzado (consulte la
siguiente descripción separada), los
dos sistemas funcionarán mediante
D .
Una pulsación breve de D desac‐
tiva o activa el asistente de aparca‐
miento delantero.
Una pulsación larga de D (aproxi‐
madamente un segundo) activa o
desactiva el asistente de aparca‐
miento avanzado.
La lógica del botón para operar el sis‐
tema es la siguiente:
● Activado el asistente de aparca‐ miento delantero y trasero: la pul‐
sación breve desactiva el asis‐ tente de aparcamiento delantero
y trasero.
● El asistente de aparcamiento de‐
lantero y trasero está activado: lapulsación larga activa el asis‐tente de aparcamiento avanzado
si está puesta la marcha de
avance.
● Activado el asistente de aparca‐ miento avanzado: la pulsación
breve activa el asistente de apar‐ camiento delantero y trasero.● Activado el asistente de aparca‐ miento avanzado: la pulsación
prolongada desactiva el asis‐
tente de aparcamiento avan‐
zado.
● El asistente de aparcamiento avanzado y el asistente de apar‐
camiento delantero y trasero es‐
tán activados: la pulsación corta
desactiva los dos sistemas.
Activación
Al engranar la marcha atrás, el asis‐
tente de aparcamiento delantero y
trasero está listo para funcionar.
El asistente de aparcamiento delan‐
tero también se activa automática‐
mente a una velocidad de 11 km/h.
Si está iluminado el LED situado en el
botón del asistente de aparcamiento, indica que el sistema está listo para
funcionar.
Si el vehículo supera la velocidad de
11 km/h, el asistente de aparca‐
miento delantero se desactiva. El asistente de aparcamiento delantero
se reactiva siempre que la velocidad
del vehículo cae por debajo de
11 km/h.

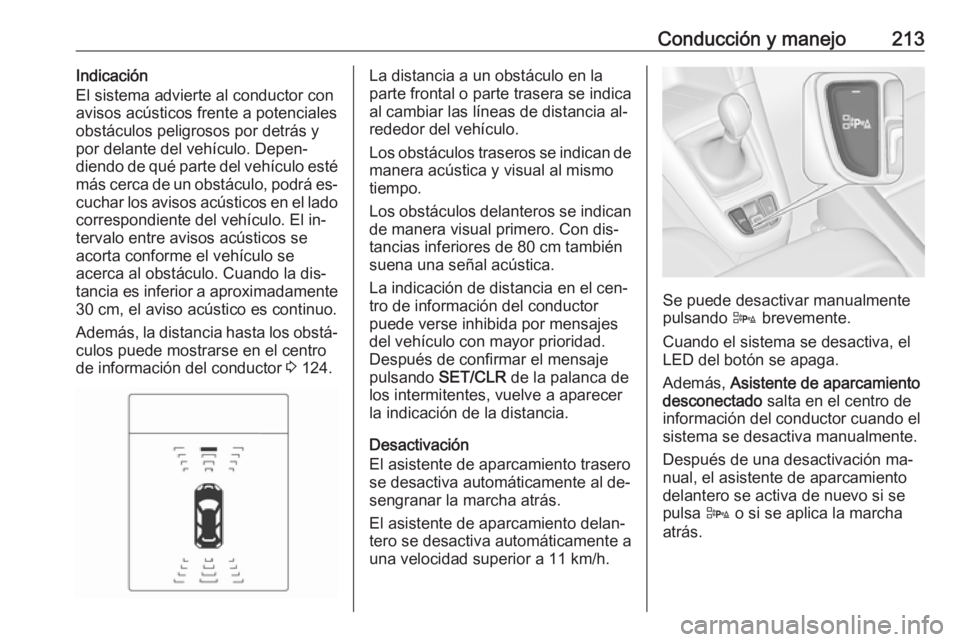

Conducción y manejo213Indicación
El sistema advierte al conductor con
avisos acústicos frente a potenciales
obstáculos peligrosos por detrás y por delante del vehículo. Depen‐
diendo de qué parte del vehículo esté
más cerca de un obstáculo, podrá es‐
cuchar los avisos acústicos en el lado
correspondiente del vehículo. El in‐
tervalo entre avisos acústicos se
acorta conforme el vehículo se
acerca al obstáculo. Cuando la dis‐
tancia es inferior a aproximadamente
30 cm, el aviso acústico es continuo.
Además, la distancia hasta los obstá‐
culos puede mostrarse en el centro
de información del conductor 3 124.La distancia a un obstáculo en la
parte frontal o parte trasera se indica
al cambiar las líneas de distancia al‐
rededor del vehículo.
Los obstáculos traseros se indican de
manera acústica y visual al mismo
tiempo.
Los obstáculos delanteros se indican de manera visual primero. Con dis‐
tancias inferiores de 80 cm también
suena una señal acústica.
La indicación de distancia en el cen‐
tro de información del conductor
puede verse inhibida por mensajes
del vehículo con mayor prioridad.
Después de confirmar el mensaje
pulsando SET/CLR de la palanca de
los intermitentes, vuelve a aparecer
la indicación de la distancia.
Desactivación
El asistente de aparcamiento trasero
se desactiva automáticamente al de‐
sengranar la marcha atrás.
El asistente de aparcamiento delan‐
tero se desactiva automáticamente a
una velocidad superior a 11 km/h.
Se puede desactivar manualmente
pulsando D brevemente.
Cuando el sistema se desactiva, el LED del botón se apaga.
Además, Asistente de aparcamiento
desconectado salta en el centro de
información del conductor cuando el
sistema se desactiva manualmente.
Después de una desactivación ma‐
nual, el asistente de aparcamiento
delantero se activa de nuevo si se
pulsa D o si se aplica la marcha
atrás.

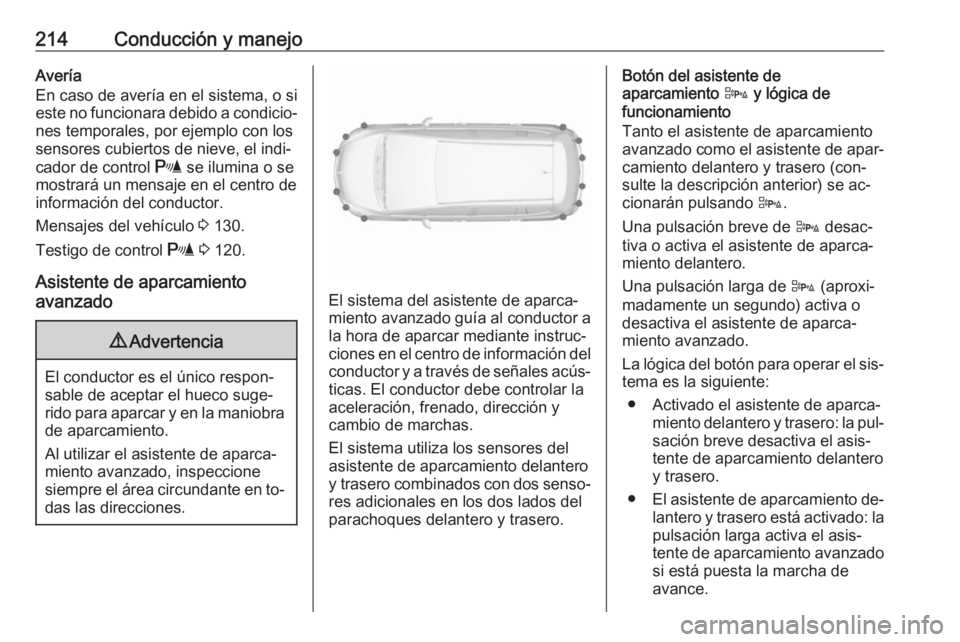

214Conducción y manejoAvería
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, por ejemplo con los
sensores cubiertos de nieve, el indi‐
cador de control r se ilumina o se
mostrará un mensaje en el centro de información del conductor.
Mensajes del vehículo 3 130.
Testigo de control r 3 120.
Asistente de aparcamiento
avanzado9 Advertencia
El conductor es el único respon‐
sable de aceptar el hueco suge‐
rido para aparcar y en la maniobra
de aparcamiento.
Al utilizar el asistente de aparca‐ miento avanzado, inspeccione
siempre el área circundante en to‐ das las direcciones.
El sistema del asistente de aparca‐
miento avanzado guía al conductor a la hora de aparcar mediante instruc‐
ciones en el centro de información del
conductor y a través de señales acús‐ ticas. El conductor debe controlar la
aceleración, frenado, dirección y
cambio de marchas.
El sistema utiliza los sensores del
asistente de aparcamiento delantero
y trasero combinados con dos senso‐
res adicionales en los dos lados del
parachoques delantero y trasero.
Botón del asistente de
aparcamiento D y lógica de
funcionamiento
Tanto el asistente de aparcamiento
avanzado como el asistente de apar‐
camiento delantero y trasero (con‐
sulte la descripción anterior) se ac‐
cionarán pulsando D.
Una pulsación breve de D desac‐
tiva o activa el asistente de aparca‐
miento delantero.
Una pulsación larga de D (aproxi‐
madamente un segundo) activa o
desactiva el asistente de aparca‐
miento avanzado.
La lógica del botón para operar el sis‐ tema es la siguiente:
● Activado el asistente de aparca‐ miento delantero y trasero: la pul‐
sación breve desactiva el asis‐
tente de aparcamiento delantero
y trasero.
● El asistente de aparcamiento de‐
lantero y trasero está activado: la pulsación larga activa el asis‐
tente de aparcamiento avanzado si está puesta la marcha de
avance.

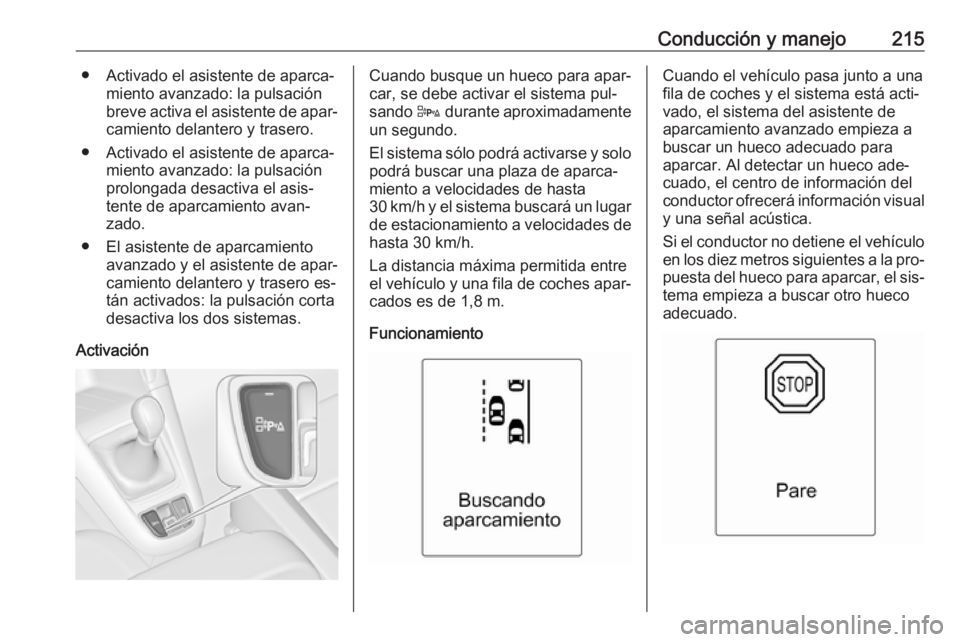

Conducción y manejo215● Activado el asistente de aparca‐miento avanzado: la pulsación
breve activa el asistente de apar‐ camiento delantero y trasero.
● Activado el asistente de aparca‐ miento avanzado: la pulsación
prolongada desactiva el asis‐
tente de aparcamiento avan‐
zado.
● El asistente de aparcamiento avanzado y el asistente de apar‐
camiento delantero y trasero es‐
tán activados: la pulsación corta
desactiva los dos sistemas.
ActivaciónCuando busque un hueco para apar‐
car, se debe activar el sistema pul‐ sando D durante aproximadamente
un segundo.
El sistema sólo podrá activarse y solo
podrá buscar una plaza de aparca‐
miento a velocidades de hasta
30 km/h y el sistema buscará un lugar de estacionamiento a velocidades dehasta 30 km/h.
La distancia máxima permitida entre
el vehículo y una fila de coches apar‐
cados es de 1,8 m.
FuncionamientoCuando el vehículo pasa junto a una
fila de coches y el sistema está acti‐
vado, el sistema del asistente de aparcamiento avanzado empieza a
buscar un hueco adecuado para
aparcar. Al detectar un hueco ade‐
cuado, el centro de información del
conductor ofrecerá información visual
y una señal acústica.
Si el conductor no detiene el vehículo
en los diez metros siguientes a la pro‐ puesta del hueco para aparcar, el sis‐
tema empieza a buscar otro hueco
adecuado.

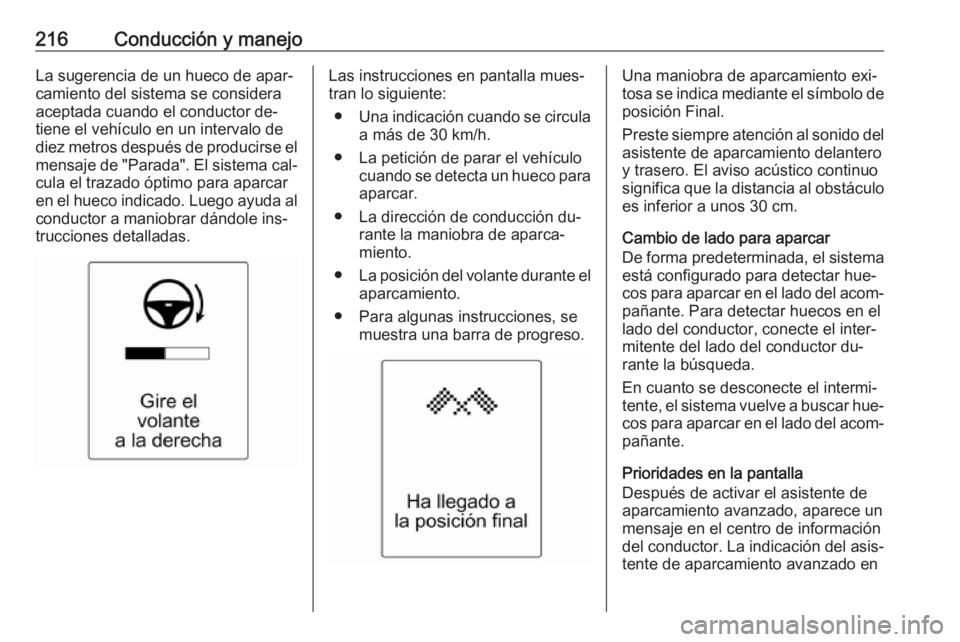

216Conducción y manejoLa sugerencia de un hueco de apar‐camiento del sistema se considera
aceptada cuando el conductor de‐
tiene el vehículo en un intervalo de
diez metros después de producirse el mensaje de "Parada". El sistema cal‐
cula el trazado óptimo para aparcar
en el hueco indicado. Luego ayuda al conductor a maniobrar dándole ins‐
trucciones detalladas.Las instrucciones en pantalla mues‐
tran lo siguiente:
● Una indicación cuando se circula
a más de 30 km/h.
● La petición de parar el vehículo cuando se detecta un hueco paraaparcar.
● La dirección de conducción du‐ rante la maniobra de aparca‐
miento.
● La posición del volante durante el
aparcamiento.
● Para algunas instrucciones, se muestra una barra de progreso.Una maniobra de aparcamiento exi‐
tosa se indica mediante el símbolo de
posición Final.
Preste siempre atención al sonido del
asistente de aparcamiento delantero
y trasero. El aviso acústico continuo
significa que la distancia al obstáculo es inferior a unos 30 cm.
Cambio de lado para aparcar
De forma predeterminada, el sistema está configurado para detectar hue‐
cos para aparcar en el lado del acom‐
pañante. Para detectar huecos en el lado del conductor, conecte el inter‐
mitente del lado del conductor du‐
rante la búsqueda.
En cuanto se desconecte el intermi‐
tente, el sistema vuelve a buscar hue‐
cos para aparcar en el lado del acom‐ pañante.
Prioridades en la pantalla
Después de activar el asistente de
aparcamiento avanzado, aparece un
mensaje en el centro de información
del conductor. La indicación del asis‐
tente de aparcamiento avanzado en

Conducción y manejo217el centro de información del conduc‐
tor puede verse inhibida por mensa‐
jes del vehículo con mayor prioridad.
Después de confirmar este mensaje
pulsando SET/CLR de la palanca de
los intermitentes, vuelven a aparecer
los mensajes del asistente de apar‐
camiento y puede continuar con la maniobra de aparcamiento.
Desactivación
El sistema se desactiva al:
● pulsación corta de D si el asis‐
tente de aparcamiento avanzado y el asistente de aparcamiento
delantero y trasero están activa‐
dos
● pulsación larga de D si el asis‐
tente de aparcamiento avanzado está activado
● finalizar una maniobra de apar‐ camiento correctamente
● circular a más de 30 km/h
● desconectar el encendidoLa desactivación por parte del con‐
ductor o del sistema durante las ma‐
niobras se indica mediante
Estacionamiento desactivado en el
centro de información del conductor.
Avería
Aparece un mensaje de estado en el
centro de información del conductor
cuando:
● Hay una avería en el sistema.
● El conductor no completa con éxito la maniobra de aparca‐
miento.
● El sistema no está operativo.
Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en el centro de infor‐
mación del conductor. Si se retira el
objeto, se puede continuar con la ma‐ niobra de aparcamiento. Si no se re‐
tira el objeto, el sistema se desacti‐
vará. Pulse D durante aproximada‐
mente un segundo para activar el sis‐ tema y buscar un nuevo hueco para
aparcar.Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores es‐ tán cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐
sada.

218Conducción y manejoSon aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo,
vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de ob‐
jetos ni la indicación correcta de la
distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados
por el sistema.
Los sistema de asistente de apar‐ camiento no detectan objetos
fuera del rango de detección.
Nota
El sistema del asistente de aparca‐
miento se puede activar o desactivar cambiando la configuración en la
pantalla de información. Si se co‐
necta un acoplamiento de remolque,
debe seleccionarse en el menú.
Personalización del vehículo 3 138.
Nota
Si hay un dispositivo de remolque
montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐ ten un objeto inexistente (perturba‐ ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para aparcar después de iniciar la manio‐ bra de aparcamiento en paralelo.
Nota
Si se acopla una marcha de avance
y se supera una velocidad determi‐
nada, el asistente de aparcamiento
trasero se desactivará cuando se
extienda el portabicicletas trasero.
Si se acopla primero la marcha
atrás, el asistente de aparcamiento
detectará el portabicicletas trasero y
emitirá un sonido. Pulse D breve‐
mente para desactivar el asistente
de aparcamiento.Nota
Después de la producción, el asis‐
tente de aparcamiento avanzado
necesita calibrarse. Para un guiado
de estacionamiento óptimo, se ne‐
cesita una distancia de conducción
de al menos 35 km, incluidos unos cuantos giros.
Alerta de punto ciego lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "punto
ciego". Al detectar objetos que po‐
drían no verse en los espejos retrovi‐ sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado iz‐
quierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
