Page 11 of 333
En pocas palabras9Retrovisores exteriores
Seleccione y ajuste el retrovisor ex‐
terior correspondiente.
Retrovisores exteriores convexos
3 29, Ajuste eléctrico 3 29, Re‐
trovisores exteriores plegables
3 30, Retrovisores exteriores térmi‐
cos 3 30.
Ajuste del volante
Desbloquee la palanca, ajuste el vo‐
lante, luego enclave la palanca y ase‐
gúrese de que esté totalmente blo‐
queada.
El volante sólo se debe ajustar con el
vehículo parado y la dirección des‐
bloqueada.
Sistema de airbags 3 57, Posicio‐
nes de la llave del encendido 3 173.

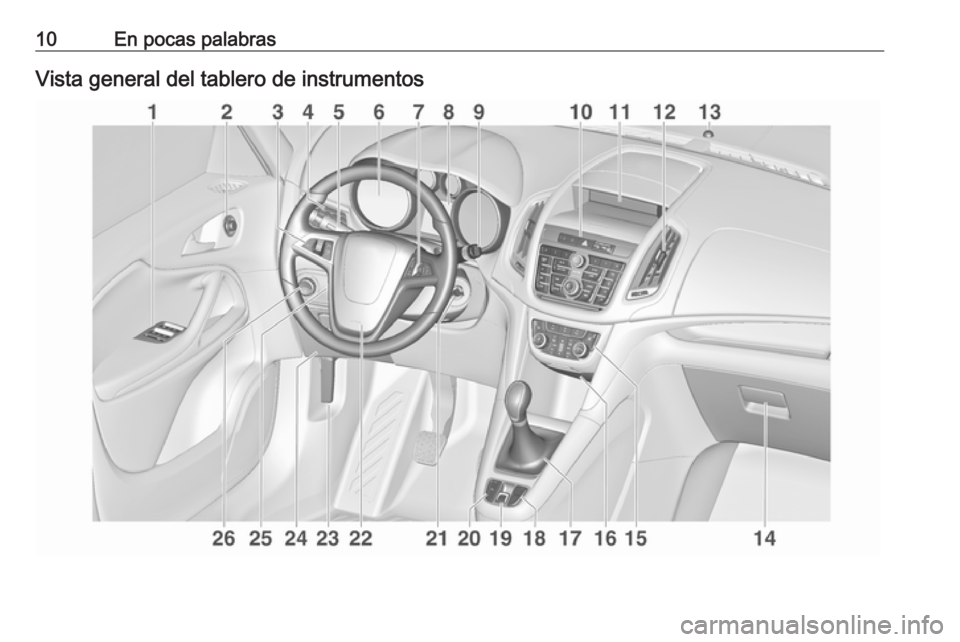

Page 12 of 333
10En pocas palabrasVista general del tablero de instrumentos
Page 13 of 333
En pocas palabras111Elevalunas eléctricos ............32
2 Retrovisores exteriores .........29
3 Regulador de velocidad .....194
Limitador de velocidad ........196
Control de velocidad
adaptable ............................ 197
Alerta de colisión frontal .....205
4 Salidas de aire laterales .....169
5 Señalización de giros y
cambios de carril, ráfagas, luz de cruce y luz de
carretera, asistente de luz
de carretera ........................ 156
Iluminación de salida .........160
Luces de estacionamiento ..157
Botones para el centro de
información del conductor ...124
6 Instrumentos ...................... 109
7 Mandos en el volante .........102
8 Centro de información del
conductor ............................ 124
9 Limpiaparabrisas,
lavaparabrisas, lavafaros,
limpialuneta, lavaluneta ......10310Cierre centralizado ................22
Luces de emergencia ........156
Modo deportivo ..................192
Modo Tour .......................... 192
Selector de combustible .....110
Testigo de control de
desactivación del airbag ....117
Testigo de control del
cinturón de seguridad del
acompañante .....................116
11 Pantalla de información .....128
12 Salidas de aire centrales ...169
13 LED de estado del sistema
de alarma antirrobo ..............27
14 Guantera .............................. 70
15 Climatizador automático .....162
16 Entrada AUX, entrada
USB, ranura para tarjetas SD 10
Toma de corriente ...............108
17 Palanca selectora, cambio
manual ............................... 187
Cambio automático ............18418Sistema de control de
tracción .............................. 191
Control electrónico de
estabilidad .......................... 192
Aviso de cambio de carril ...225
19 Freno de estacionamiento
eléctrico ............................... 189
20 Sistemas de asistencia al
aparcamiento ...................... 211
Botón ECO para el
sistema stop-start ................ 175
21 Cerradura del encendido
con bloqueo del volante .....173
22 Bocina ................................ 103
Airbag del conductor ............60
23 Palanca de desbloqueo
del capó ............................. 244
24 Caja de fusibles .................263
Compartimento
portaobjetos .......................... 71
25 Ajuste del volante ..............102
26 Conmutador de las luces ...148
Regulación del alcance de los faros ............................. 151
Page 14 of 333
12En pocas palabrasFaros antiniebla .................157
Piloto antiniebla .................157
Iluminación de los
instrumentos ...................... 158Iluminación exterior
Gire el conmutador de las luces:
7:luces apagadas8:luces laterales9:luz de cruce
Control automático de las luces
AUTO:control automático de las lu‐
ces: la iluminación exterior
se enciende y apaga auto‐
máticamentem:activación o desactivación
del control automático de lu‐
ces8:luces laterales9:luz de cruce
Luces antiniebla
Pulse el interruptor de las luces:
>:faros antinieblar:piloto antiniebla
Iluminación 3 148.
Page 15 of 333
En pocas palabras13Ráfagas, luz de carretera y luz decruceráfagas:tire de la palancaluz de
carretera:presione la palancaluz de
cruce:presione o tire de la pa‐
lanca
Control automático de las luces
3 149, Luz de carretera 3 150, Asist.
luces de carretera 3 150, Ráfagas
3 151, Sistema de faros adaptativos
3 152.
Señalización de giros y cambios
de carrilpalanca hacia
arriba:intermitente dere‐
chopalanca hacia
abajo:intermitente iz‐
quierdo
Señalización de giros y cambios de
carril 3 156, Luces de estaciona‐
miento 3 157.
Luces de emergencia
Se activan pulsando ¨.
Luces de emergencia 3 156.
Page 16 of 333
14En pocas palabrasBocina
Pulse j.
Sistemas limpia y
lavaparabrisas
LimpiaparabrisasHI:velocidad rápidaLO:velocidad lentaINT:conexión a intervalos o fun‐
cionamiento automático con
sensor de lluviaOFF:desconectar
Para un solo barrido cuando los lim‐
piaparabrisas están desconectados,
baje la palanca a la posición 1x.
Limpiaparabrisas 3 103, Sustitución
de las escobillas 3 250.
Lavaparabrisas y lavafaros
Tire de la palanca.
Sistema lavaparabrisas y lavafaros
3 103, Líquido de lavado 3 248.
Page 17 of 333
En pocas palabras15Limpialuneta trasero
Pulse el interruptor basculante para
activar el limpialuneta:
interruptor
superior:funcionamiento
continuointerruptor infe‐
rior:funcionamiento in‐
termitenteposición central:desconectarLavaluneta
Presione la palanca.
Se pulveriza líquido de lavado sobre
la luneta trasera y el limpialuneta rea‐
liza el barrido varias veces.
Limpia/lavaluneta 3 105.
Climatización
Luneta térmica trasera,
retrovisores exteriores térmicos
La calefacción se acciona pulsando
Ü .
Luneta térmica trasera 3 34.
Page 18 of 333
16En pocas palabrasDesempañado y descongelación
de los cristales
Pulse V.
Ajuste el mando de temperatura al
máximo.
Luneta térmica trasera Ü conectada.
Climatizador automático 3 162.
Caja de cambios
Cambio manual
Marcha atrás: con el vehículo parado, pise el pedal de embrague, pulse el
botón de desbloqueo de la palanca
selectora y engrane la marcha.
Si la marcha no entra, ponga la pa‐
lanca en punto muerto, suelte el pe‐
dal del embrague y píselo de nuevo;
luego repita la selección de la mar‐
cha.
Cambio manual 3 187.
Cambio automáticoP:estacionamientoR:marcha atrásN:punto muertoD:marcha hacia delante
Modo manual: mueva la palanca se‐
lectora desde D hacia la izquierda.
<:marcha más larga]:marcha más corta
La palanca selectora sólo puede mo‐
verse de la posición P con el encen‐
dido conectado y el pedal del freno
pisado. Para seleccionar P o R, pulse
el botón de desbloqueo.
Cambio automático 3 184.
Page 19 of 333
En pocas palabras17Al salir de viaje
Comprobaciones antes de
comenzar un viaje
● La presión de los neumáticos y su estado 3 267, 3 311.
● El nivel de aceite del motor y de los demás líquidos 3 245.
● Todos los cristales, retrovisores, iluminación exterior y placas de
matrícula deben estar en buen
estado y libres de suciedad,
nieve o hielo.
● La correcta posición de los retro‐
visores, asientos y cinturones de
seguridad 3 29, 3 39,
3 53.
● El funcionamiento de los frenos a
baja velocidad, especialmente si
los frenos están húmedos.Arranque del motor
● Gire la llave a la posición 1.
● Mueva ligeramente el volante para desactivar el bloqueo.
● Accione el embrague y el freno.
● Cambio automático en P o N.
● No pise el pedal del acelerador.
● Motores diésel: gire la llave a la posición 2 para el precalenta‐
miento y espere hasta que se
apague el testigo de control !.
● Gire la llave hasta la posición 3 y
suéltela.
Arranque del motor 3 174.
Sistema stop-start
Si el vehículo circula a baja velocidad
o está parado y se cumplen determi‐
nadas condiciones, active la función
de parada automática (Autostop) del
siguiente modo:
● Pise el pedal del embrague.
● Cambie la palanca selectora a N.
● Suelte el pedal del embrague.
La parada automática (Autostop) se
indica mediante la aguja en la posi‐
ción AUTOSTOP en el cuentarrevo‐
luciones.
Page 20 of 333
18En pocas palabrasPara volver a arrancar el motor, pise
de nuevo el pedal del embrague.
Sistema stop-start 3 175.Estacionamiento9 Advertencia
● No aparque el vehículo sobre la
superficie inflamable. La tem‐
peratura alta del sistema de es‐ cape podría prender fuego en
la superficie.
● Accione siempre el freno de es‐
tacionamiento. Accione el
freno de estacionamiento ma‐
nual sin pulsar el botón de des‐
bloqueo. En pendientes, aplí‐
quelo con toda la firmeza posi‐ ble. Para reducir el esfuerzo,
pise el pedal del freno al mismo tiempo.
En vehículos con freno de es‐
tacionamiento eléctrico, tire del
interruptor m durante un se‐
gundo aproximadamente.
El freno de estacionamiento
eléctrico está accionado
cuando se enciende el testigo
de control m 3 118.
● Desconecte el motor.
● Si el vehículo está en una su‐ perficie plana o cuesta arriba,engrane la primera o mueva lapalanca selectora a la posición
P antes de sacar la llave de en‐
cendido. Si el vehículo está
cuesta arriba, gire las ruedas
delanteras en la dirección con‐
traria al bordillo.
Si el vehículo está en una pen‐ diente descendente, engrane
la marcha atrás o mueva la pa‐ lanca selectora a la posición P
antes de sacar la llave de en‐
cendido. Gire las ruedas delan‐
teras hacia el bordillo.
● Cierre las ventanillas.
● Saque la llave de contacto del interruptor de encendido. Gire
el volante hasta que perciba
que se ha bloqueado.
En vehículos con cambio auto‐ mático, la llave sólo puede sa‐
carse cuando la palanca selec‐ tora está en la posición P.
