OPEL ZAFIRA C 2016.5 Manual de Instrucciones (in Spanish)

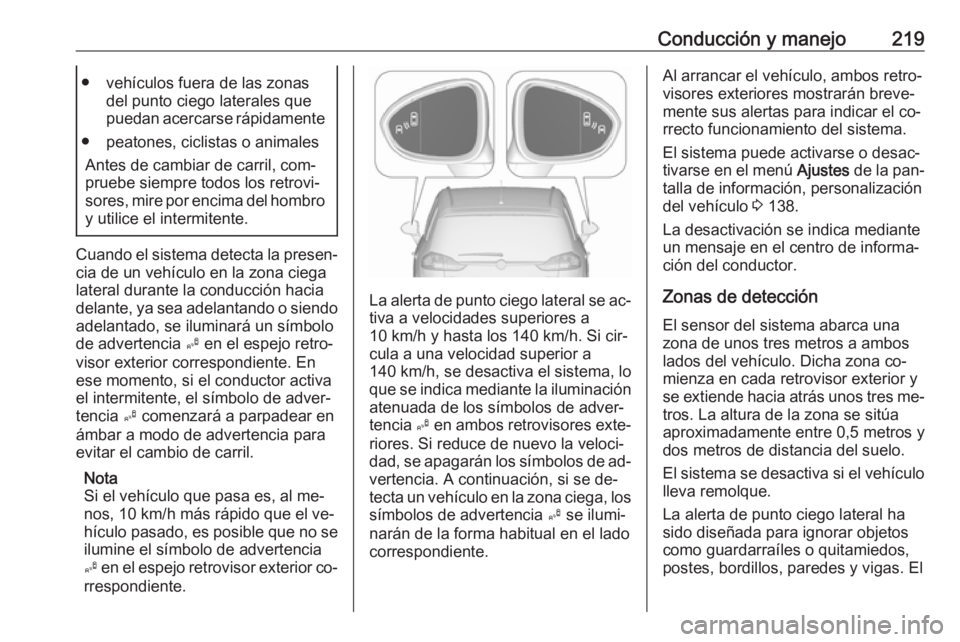

Conducción y manejo219● vehículos fuera de las zonasdel punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐ sores, mire por encima del hombro
y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo adelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En ese momento, si el conductor activa
el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar a modo de advertencia para
evitar el cambio de carril.
Nota
Si el vehículo que pasa es, al me‐
nos, 10 km/h más rápido que el ve‐
hículo pasado, es posible que no se
ilumine el símbolo de advertencia
B en el espejo retrovisor exterior co‐
rrespondiente.
La alerta de punto ciego lateral se ac‐ tiva a velocidades superiores a
10 km/h y hasta los 140 km/h. Si cir‐
cula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de ad‐ vertencia. A continuación, si se de‐
tecta un vehículo en la zona ciega, los símbolos de advertencia B se ilumi‐
narán de la forma habitual en el lado
correspondiente.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
El sistema puede activarse o desac‐
tivarse en el menú Ajustes de la pan‐
talla de información, personalización
del vehículo 3 138.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.
Zonas de detección
El sensor del sistema abarca una
zona de unos tres metros a ambos
lados del vehículo. Dicha zona co‐
mienza en cada retrovisor exterior y se extiende hacia atrás unos tres me‐ tros. La altura de la zona se sitúaaproximadamente entre 0,5 metros y
dos metros de distancia del suelo.
El sistema se desactiva si el vehículo
lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El

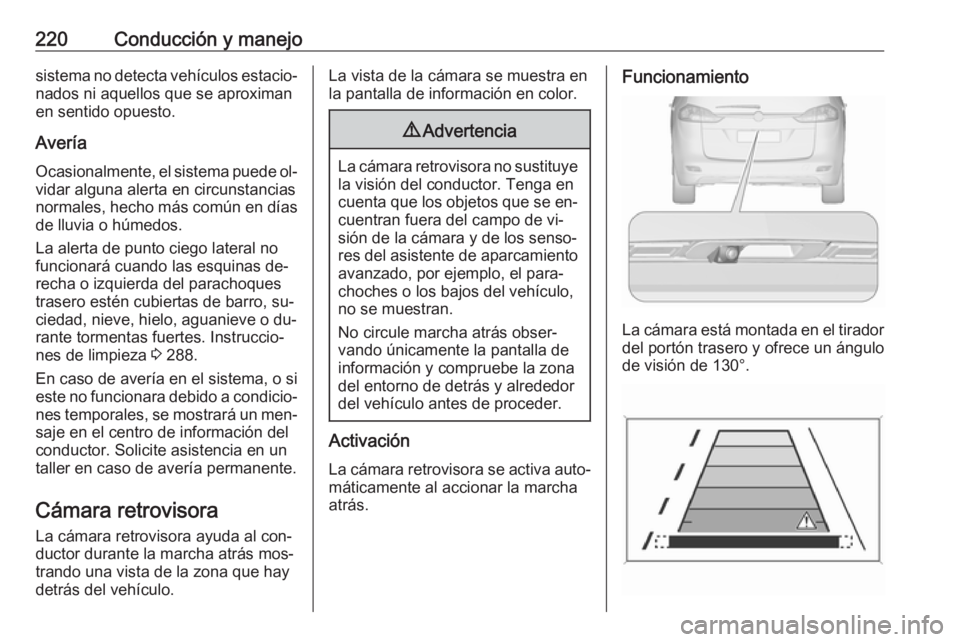

220Conducción y manejosistema no detecta vehículos estacio‐nados ni aquellos que se aproximan
en sentido opuesto.
Avería
Ocasionalmente, el sistema puede ol‐
vidar alguna alerta en circunstancias
normales, hecho más común en días de lluvia o húmedos.
La alerta de punto ciego lateral no
funcionará cuando las esquinas de‐ recha o izquierda del parachoques
trasero estén cubiertas de barro, su‐
ciedad, nieve, hielo, aguanieve o du‐
rante tormentas fuertes. Instruccio‐
nes de limpieza 3 288.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un men‐
saje en el centro de información del
conductor. Solicite asistencia en un
taller en caso de avería permanente.
Cámara retrovisora La cámara retrovisora ayuda al con‐
ductor durante la marcha atrás mos‐
trando una vista de la zona que hay
detrás del vehículo.La vista de la cámara se muestra en
la pantalla de información en color.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se en‐
cuentran fuera del campo de vi‐
sión de la cámara y de los senso‐
res del asistente de aparcamiento avanzado, por ejemplo, el para‐
choches o los bajos del vehículo,
no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada en el tirador del portón trasero y ofrece un ángulo
de visión de 130°.

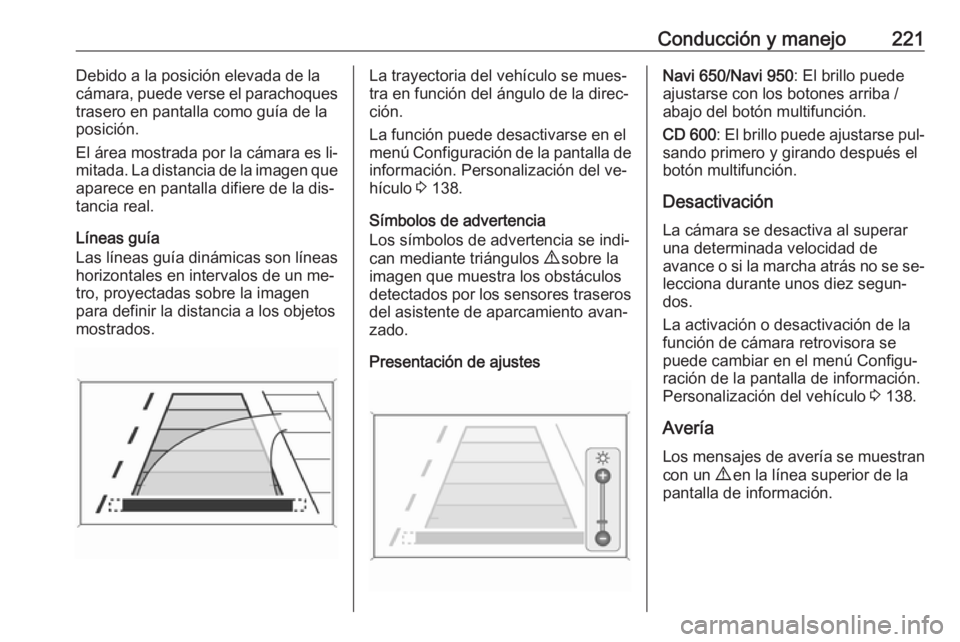

Conducción y manejo221Debido a la posición elevada de la
cámara, puede verse el parachoques
trasero en pantalla como guía de la
posición.
El área mostrada por la cámara es li‐
mitada. La distancia de la imagen que aparece en pantalla difiere de la dis‐
tancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de un me‐
tro, proyectadas sobre la imagen
para definir la distancia a los objetos
mostrados.La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
La función puede desactivarse en el
menú Configuración de la pantalla de información. Personalización del ve‐
hículo 3 138.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Presentación de ajustesNavi 650/Navi 950 : El brillo puede
ajustarse con los botones arriba / abajo del botón multifunción.
CD 600 : El brillo puede ajustarse pul‐
sando primero y girando después el
botón multifunción.
Desactivación
La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se se‐ lecciona durante unos diez segun‐
dos.
La activación o desactivación de la
función de cámara retrovisora se
puede cambiar en el menú Configu‐
ración de la pantalla de información.
Personalización del vehículo 3 138.
Avería Los mensajes de avería se muestran con un 9 en la línea superior de la
pantalla de información.

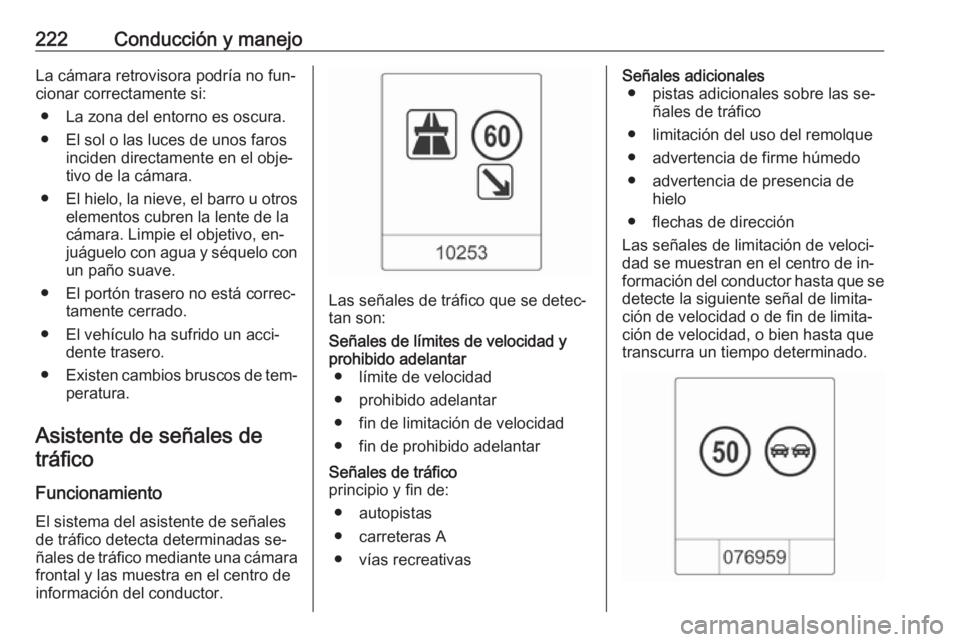

222Conducción y manejoLa cámara retrovisora podría no fun‐cionar correctamente si:
● La zona del entorno es oscura.● El sol o las luces de unos faros inciden directamente en el obje‐
tivo de la cámara.
● El hielo, la nieve, el barro u otros
elementos cubren la lente de la
cámara. Limpie el objetivo, en‐
juáguelo con agua y séquelo con un paño suave.
● El portón trasero no está correc‐ tamente cerrado.
● El vehículo ha sufrido un acci‐ dente trasero.
● Existen cambios bruscos de tem‐
peratura.
Asistente de señales de tráfico
Funcionamiento El sistema del asistente de señales
de tráfico detecta determinadas se‐
ñales de tráfico mediante una cámara
frontal y las muestra en el centro de
información del conductor.
Las señales de tráfico que se detec‐
tan son:
Señales de límites de velocidad y
prohibido adelantar ● límite de velocidad
● prohibido adelantar
● fin de limitación de velocidad
● fin de prohibido adelantarSeñales de tráfico
principio y fin de:
● autopistas
● carreteras A
● vías recreativasSeñales adicionales ● pistas adicionales sobre las se‐ ñales de tráfico
● limitación del uso del remolque
● advertencia de firme húmedo
● advertencia de presencia de hielo
● flechas de dirección
Las señales de limitación de veloci‐
dad se muestran en el centro de in‐
formación del conductor hasta que se detecte la siguiente señal de limita‐
ción de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.

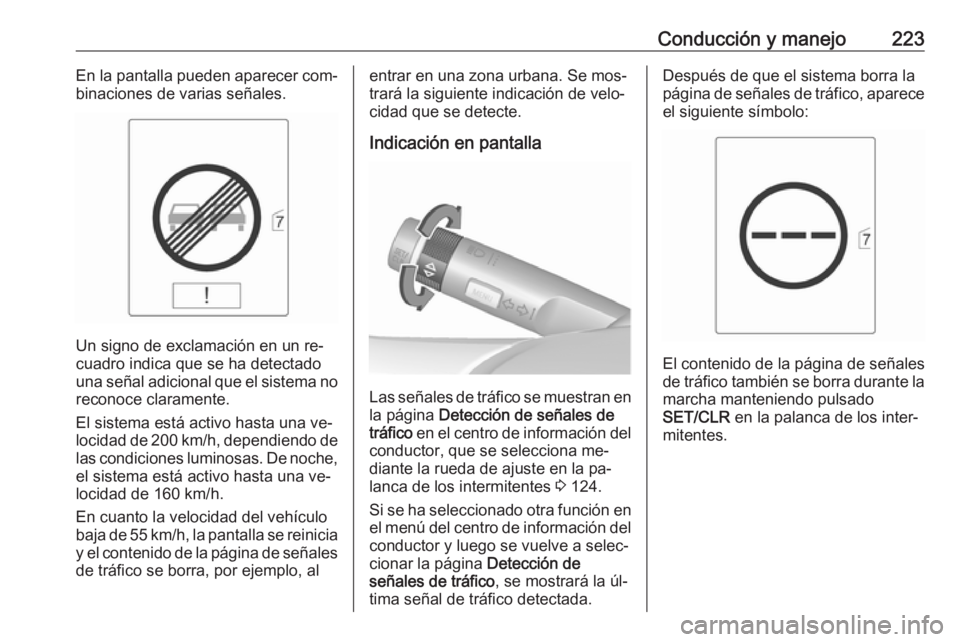

Conducción y manejo223En la pantalla pueden aparecer com‐
binaciones de varias señales.
Un signo de exclamación en un re‐
cuadro indica que se ha detectado
una señal adicional que el sistema no reconoce claramente.
El sistema está activo hasta una ve‐
locidad de 200 km/h, dependiendo de las condiciones luminosas. De noche,
el sistema está activo hasta una ve‐
locidad de 160 km/h.
En cuanto la velocidad del vehículo
baja de 55 km/h, la pantalla se reinicia
y el contenido de la página de señales de tráfico se borra, por ejemplo, al
entrar en una zona urbana. Se mos‐
trará la siguiente indicación de velo‐ cidad que se detecte.
Indicación en pantalla
Las señales de tráfico se muestran en la página Detección de señales de
tráfico en el centro de información del
conductor, que se selecciona me‐
diante la rueda de ajuste en la pa‐
lanca de los intermitentes 3 124.
Si se ha seleccionado otra función en el menú del centro de información del
conductor y luego se vuelve a selec‐
cionar la página Detección de
señales de tráfico , se mostrará la úl‐
tima señal de tráfico detectada.
Después de que el sistema borra la página de señales de tráfico, aparece
el siguiente símbolo:
El contenido de la página de señales
de tráfico también se borra durante la marcha manteniendo pulsado
SET/CLR en la palanca de los inter‐
mitentes.

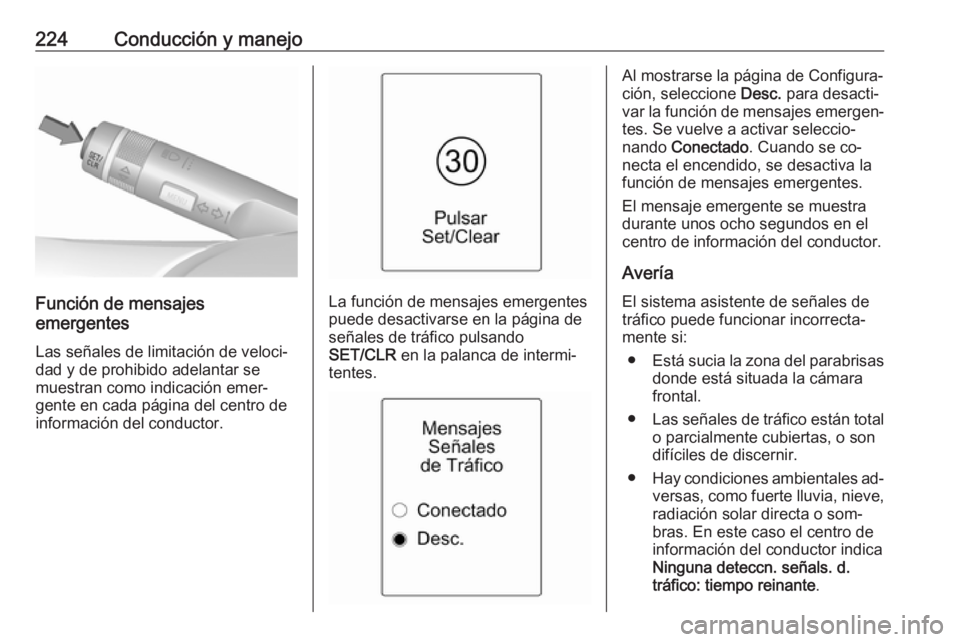

224Conducción y manejo
Función de mensajes
emergentes
Las señales de limitación de veloci‐
dad y de prohibido adelantar se
muestran como indicación emer‐
gente en cada página del centro de
información del conductor.La función de mensajes emergentes
puede desactivarse en la página de
señales de tráfico pulsando
SET/CLR en la palanca de intermi‐
tentes.
Al mostrarse la página de Configura‐
ción, seleccione Desc. para desacti‐
var la función de mensajes emergen‐
tes. Se vuelve a activar seleccio‐
nando Conectado . Cuando se co‐
necta el encendido, se desactiva la función de mensajes emergentes.
El mensaje emergente se muestra
durante unos ocho segundos en el
centro de información del conductor.
Avería
El sistema asistente de señales de
tráfico puede funcionar incorrecta‐
mente si:
● Está sucia la zona del parabrisas
donde está situada la cámara
frontal.
● Las señales de tráfico están total
o parcialmente cubiertas, o son
difíciles de discernir.
● Hay condiciones ambientales ad‐
versas, como fuerte lluvia, nieve, radiación solar directa o som‐
bras. En este caso el centro de
información del conductor indica
Ninguna deteccn. señals. d.
tráfico: tiempo reinante .

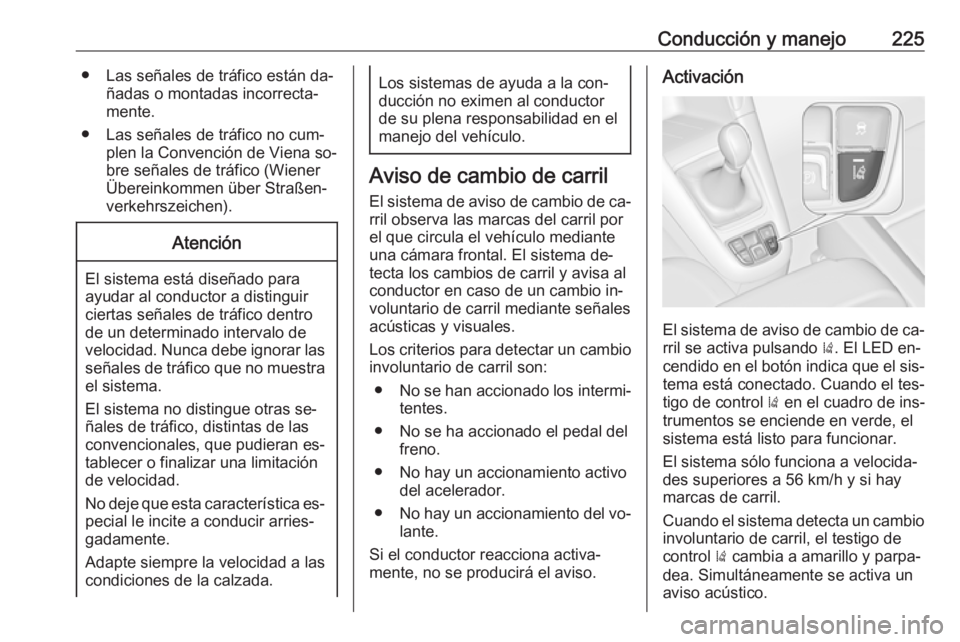

Conducción y manejo225● Las señales de tráfico están da‐ñadas o montadas incorrecta‐
mente.
● Las señales de tráfico no cum‐ plen la Convención de Viena so‐
bre señales de tráfico (Wiener
Übereinkommen über Straßen‐
verkehrszeichen).Atención
El sistema está diseñado para
ayudar al conductor a distinguir
ciertas señales de tráfico dentro de un determinado intervalo de
velocidad. Nunca debe ignorar las señales de tráfico que no muestra
el sistema.
El sistema no distingue otras se‐ ñales de tráfico, distintas de las
convencionales, que pudieran es‐
tablecer o finalizar una limitación
de velocidad.
No deje que esta característica es‐
pecial le incite a conducir arries‐
gadamente.
Adapte siempre la velocidad a las
condiciones de la calzada.
Los sistemas de ayuda a la con‐
ducción no eximen al conductor
de su plena responsabilidad en el
manejo del vehículo.
Aviso de cambio de carril
El sistema de aviso de cambio de ca‐ rril observa las marcas del carril por
el que circula el vehículo mediante
una cámara frontal. El sistema de‐
tecta los cambios de carril y avisa al
conductor en caso de un cambio in‐
voluntario de carril mediante señales
acústicas y visuales.
Los criterios para detectar un cambio involuntario de carril son:
● No se han accionado los intermi‐
tentes.
● No se ha accionado el pedal del freno.
● No hay un accionamiento activo del acelerador.
● No hay un accionamiento del vo‐
lante.
Si el conductor reacciona activa‐
mente, no se producirá el aviso.
Activación
El sistema de aviso de cambio de ca‐ rril se activa pulsando ). El LED en‐
cendido en el botón indica que el sis‐
tema está conectado. Cuando el tes‐
tigo de control ) en el cuadro de ins‐
trumentos se enciende en verde, el sistema está listo para funcionar.
El sistema sólo funciona a velocida‐
des superiores a 56 km/h y si hay
marcas de carril.
Cuando el sistema detecta un cambio
involuntario de carril, el testigo de
control ) cambia a amarillo y parpa‐
dea. Simultáneamente se activa un
aviso acústico.

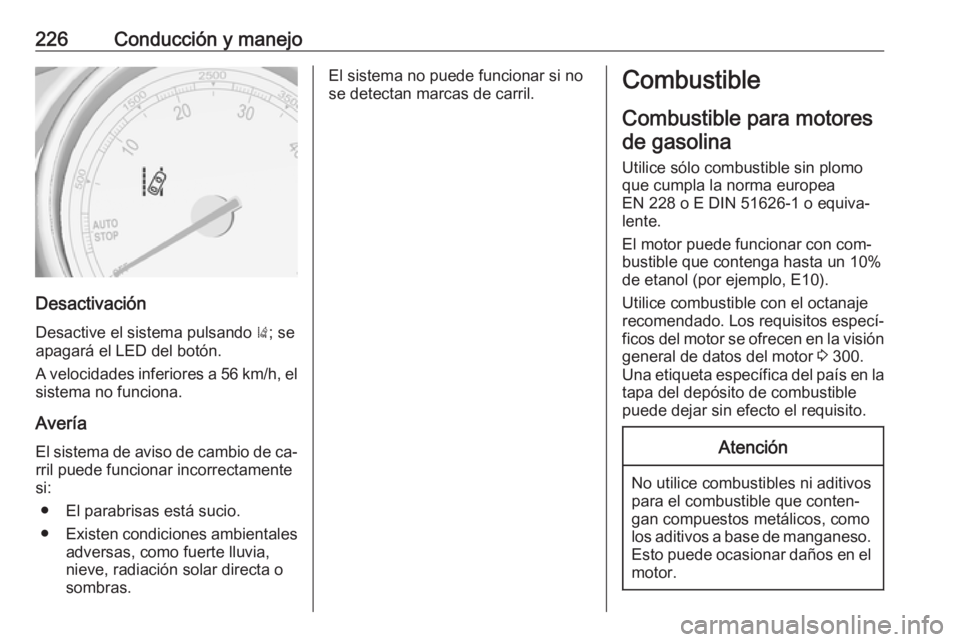

226Conducción y manejo
Desactivación
Desactive el sistema pulsando ); se
apagará el LED del botón.
A velocidades inferiores a 56 km/h, el sistema no funciona.
Avería El sistema de aviso de cambio de ca‐ rril puede funcionar incorrectamente
si:
● El parabrisas está sucio.
● Existen condiciones ambientales
adversas, como fuerte lluvia,
nieve, radiación solar directa o
sombras.
El sistema no puede funcionar si no
se detectan marcas de carril.Combustible
Combustible para motoresde gasolina
Utilice sólo combustible sin plomo
que cumpla la norma europea
EN 228 o E DIN 51626-1 o equiva‐
lente.
El motor puede funcionar con com‐
bustible que contenga hasta un 10%
de etanol (por ejemplo, E10).
Utilice combustible con el octanaje
recomendado. Los requisitos especí‐
ficos del motor se ofrecen en la visión general de datos del motor 3 300.
Una etiqueta específica del país en la
tapa del depósito de combustible
puede dejar sin efecto el requisito.Atención
No utilice combustibles ni aditivos
para el combustible que conten‐
gan compuestos metálicos, como
los aditivos a base de manganeso. Esto puede ocasionar daños en el
motor.

Conducción y manejo227Atención
El uso de combustible que no
cumpla la norma EN 228 o
E DIN 51626-1 o equivalente
puede provocar la acumulación de depósitos o daños en el motor y
puede afectar a la garantía.
Atención
El combustible con un octanaje
demasiado bajo puede ocasionar
una combustión incontrolada y da‐
ños en el motor.
Combustible para motores
diésel
Utilice sólo combustible diésel que
cumpla la norma EN 590.
En países de fuera de la Unión Euro‐
pea use combustible euro diésel con
una concentración de azufre inferior
a 50 ppm.
Atención
El uso de combustible que no
cumpla la norma EN 590 o equi‐
valente puede provocar pérdida
de potencia del motor, un mayor
desgaste o daños en el motor y
puede afectar a la garantía.
No use aceites diésel marinos, acei‐
tes para calefacción, Aquazole, ni
emulsiones de diésel y agua simila‐
res. No debe diluirse el combustible
diésel con combustible para motores
de gasolina.
Combustible para
funcionamiento con gas natural
Utilice gas natural con un contenido
de metano del 78 - 99% aproximada‐
mente. El gas L (low) tiene un
78 - 87% y el gas H (high) tiene un
87 - 99% aproximadamente. Se
puede utilizar también biogás con el
mismo contenido de metano, siempre que haya sido procesado química‐
mente y desulfurado.
Utilice sólo gas natural o biogás que
cumpla la norma DIN 51624.
No se debe utilizar gas licuado o LPG.
Selector de combustible
Si pulsa Y se cambia entre funciona‐
miento con gasolina y con gas natu‐ ral. El cambio no es posible si el motor está sometido a una alta carga (p. ej.,
fuerte aceleración, al acelerar a
fondo). El LED de estado muestra el
modo de funcionamiento actual.

228Conducción y manejo1 desco‐
nectar:funcionamiento con
gas natural1 se
enciende:funcionamiento con
gasolina1 parpadea:el cambio no es po‐
sible, un tipo de
combustible está
agotado
En cuanto se vacía el depósito de gas natural, se cambia automáticamente
al funcionamiento con gasolina hasta que se desconecte el encendido.
Si no se rellena el depósito de gas
natural, el sistema deberá cambiarse
manualmente al modo de gasolina
antes de volver a arrancar el motor.
Esto evitará daños en el catalizador
(sobrecalentamiento debido a una ali‐ mentación de combustible irregular).
Si se pulsa el selector varias veces
dentro de un breve espacio de
tiempo, se activará un inhibidor de
conmutación. El motor permanece en
el modo de funcionamiento actual. El
inhibidor sigue activo hasta que se
desconecte el encendido.
Cabe esperar una ligera pérdida de
potencia y par motor durante el fun‐
cionamiento con gasolina. Por consi‐
guiente, debe adaptar su estilo de
conducción (p. ej., en las maniobras
de adelantamiento) y las cargas altas
del vehículo (p. ej., al circular con re‐
molque).
Cada seis meses debe agotar el de‐
pósito de gasolina, hasta que se en‐
cienda el testigo de control Y, y luego
repostar. Esto es imprescindible para mantener la calidad del combustible
y la operatividad del sistema, nece‐ saria para el funcionamiento con ga‐
solina.
El depósito del vehículo se debe lle‐ nar de combustible a intervalos regu‐
lares para evitar su corrosión.
Combustible para
funcionamiento con gas licuado
El gas licuado se conoce como LPG
(gas licuado del petróleo) o por su de‐
nominación francesa GPL (Gaz de
Pétrole Liquéfié). El GLP también se
conoce como "autogás".El GLP se compone principalmente
de propano y butano. El octanaje se
sitúa entre 105 y 115, dependiendo
de la proporción de butano. El GLP se almacena en forma líquida a una pre‐
sión de 5 a aproximadamente 10 ba‐
res.
Su punto de ebullición depende de la
presión y la relación de la mezcla. A
presión atmosférica, oscila entre
-42 °C (propano puro) y -0,5 °C (bu‐
tano puro).Atención
El sistema funciona con una tem‐
peratura ambiente de -8 °C a
100 °C aproximadamente.
El correcto funcionamiento del sis‐
tema GLP sólo se puede garantizar si el gas licuado cumple los requisitos
mínimos de la norma DIN EN 589.
