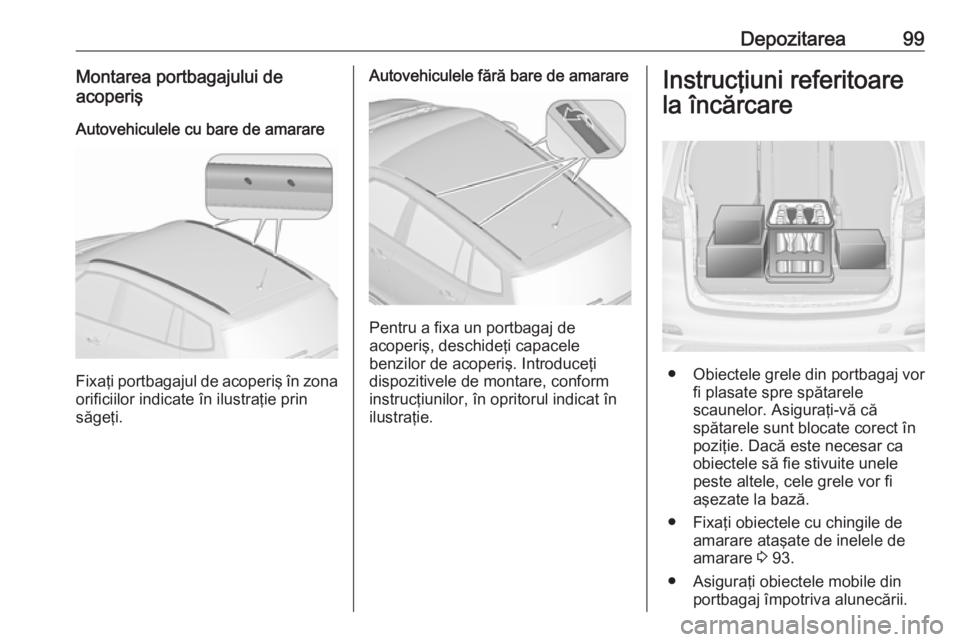

Depozitarea99Montarea portbagajului de
acoperiş
Autovehiculele cu bare de amarare
Fixaţi portbagajul de acoperiş în zona
orificiilor indicate în ilustraţie prin
săgeţi.
Autovehiculele fără bare de amarare
Pentru a fixa un portbagaj de
acoperiş, deschideţi capacele
benzilor de acoperiş. Introduceţi
dispozitivele de montare, conform instrucţiunilor, în opritorul indicat în
ilustraţie.
Instrucţiuni referitoare
la încărcare
● Obiectele grele din portbagaj vor fi plasate spre spătarele
scaunelor. Asiguraţi-vă că
spătarele sunt blocate corect în
poziţie. Dacă este necesar ca
obiectele să fie stivuite unele
peste altele, cele grele vor fi
aşezate la bază.
● Fixaţi obiectele cu chingile de amarare ataşate de inelele de
amarare 3 93.
● Asiguraţi obiectele mobile din portbagaj împotriva alunecării.
Page 102 of 331

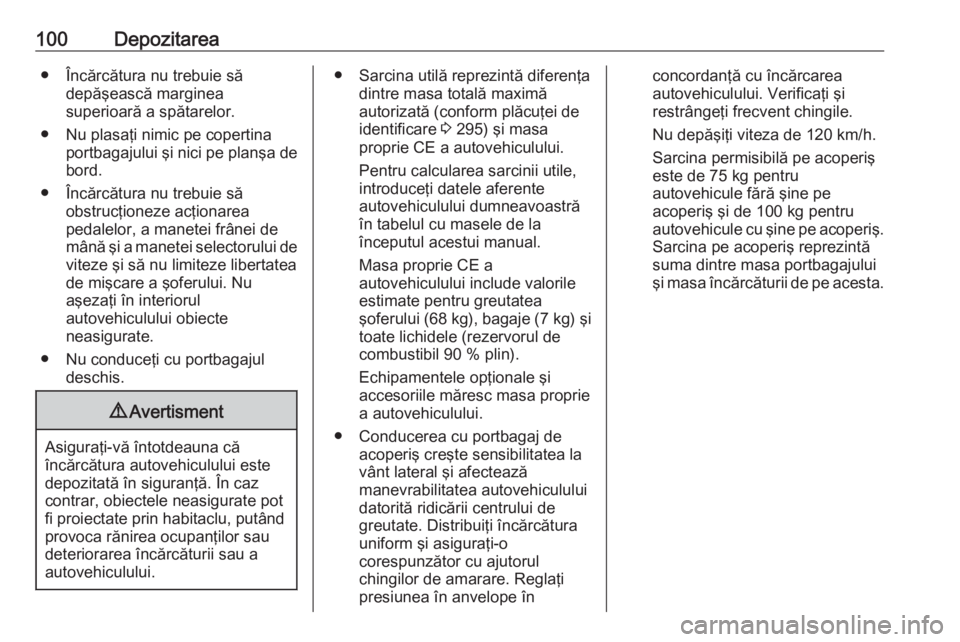

100Depozitarea● Încărcătura nu trebuie sădepăşească marginea
superioară a spătarelor.
● Nu plasaţi nimic pe copertina portbagajului şi nici pe planşa de
bord.
● Încărcătura nu trebuie să obstrucţioneze acţionarea
pedalelor, a manetei frânei de
mână şi a manetei selectorului de viteze şi să nu limiteze libertatea
de mişcare a şoferului. Nu
aşezaţi în interiorul
autovehiculului obiecte
neasigurate.
● Nu conduceţi cu portbagajul deschis.9Avertisment
Asiguraţi-vă întotdeauna că
încărcătura autovehiculului este
depozitată în siguranţă. În caz
contrar, obiectele neasigurate pot
fi proiectate prin habitaclu, putând provoca rănirea ocupanţilor sau
deteriorarea încărcăturii sau a
autovehiculului.
● Sarcina utilă reprezintă diferenţa dintre masa totală maximă
autorizată (conform plăcuţei de
identificare 3 295) şi masa
proprie CE a autovehiculului.
Pentru calcularea sarcinii utile,
introduceţi datele aferente
autovehiculului dumneavoastră
în tabelul cu masele de la
începutul acestui manual.
Masa proprie CE a
autovehiculului include valorile
estimate pentru greutatea
şoferului (68 kg ), bagaje (7 kg) şi
toate lichidele (rezervorul de combustibil 90 % plin).
Echipamentele opţionale şi
accesoriile măresc masa proprie
a autovehiculului.
● Conducerea cu portbagaj de acoperiş creşte sensibilitatea la
vânt lateral şi afectează
manevrabilitatea autovehiculului
datorită ridicării centrului de
greutate. Distribuiţi încărcătura
uniform şi asiguraţi-o
corespunzător cu ajutorul
chingilor de amarare. Reglaţi
presiunea în anvelope înconcordanţă cu încărcarea
autovehiculului. Verificaţi şi
restrângeţi frecvent chingile.
Nu depăşiţi viteza de 120 km/h.
Sarcina permisibilă pe acoperiş
este de 75 kg pentru
autovehicule fără şine pe
acoperiş şi de 100 kg pentru
autovehicule cu şine pe acoperiş. Sarcina pe acoperiş reprezintăsuma dintre masa portbagajului
şi masa încărcăturii de pe acesta.
Page 103 of 331

Instrumentele şi comenzile101Instrumentele şi
comenzileComenzile .................................. 102
Reglarea volanului ...................102
Comenzile de pe volan ............102
Volanul încălzit ........................ 103
Claxonul .................................. 103
Ştergătoarele/ spălătorul de parbriz .................................... 103
Ştergătorul/ spălătorul de lunetă ...................................... 105
Temperatura exterioară ...........106
Ceasul ..................................... 106
Prizele de curent .....................108
Bricheta ................................... 108
Scrumieră ................................ 109
Lămpile de avertizare, aparatele de măsură şi indicatoarele .........109
Blocul instrumentelor de bord ..109
Vitezometrul ............................ 109
Contorul de kilometraj .............109
Contorul de parcurs .................109
Turometrul ............................... 110
Indicatorul de nivel combustibil 110
Selectorul de combustibil ........111Indicatorul de temperatură a
agentului de răcire motor .......112
Afişajul de service ...................112
Lămpile de control ...................113
Semnalizarea direcţiei .............116
Lampa de avertizare centură de siguranţă ................................. 116
Sistemele airbag şi dispozitivele de pretensionare a centurilor de
siguranţă ................................. 117
Dezactivarea airbagurilor ........117
Sistemul de încărcare ..............117
Lampa de control defecţiuni ....117
Scadenţă verificare service autovehicul ............................. 118
Sistemul de frână şi de ambreiaj .................................. 118
Pedală de acţionare ................118
Frâna de mână electrică ..........118
Defecţiune frână de mână electrică .................................. 119
Sistemul antiblocare frâne (ABS) ...................................... 119
Schimbarea într-o treaptă superioară de viteze ...............119
Servodirecţia ........................... 119
Sistemul de avertizare la părăsirea benzii de rulare .......120
Sistemul ultrasonic de asistenţă la parcare ............................... 120Control electronic de stabilitate
oprit ........................................ 120
Controlul electronic al stabilităţii şi Sistemul de control al
tracţiunii .................................. 120
Sistemul de control antipatinare este deconectat ......................120
Preîncălzirea ........................... 120
Filtrul de particule pentru motor diesel ...................................... 121
AdBlue ..................................... 121
Sistemul de monitorizare a presiunii în anvelope ..............121
Presiunea uleiului de motor .....121
Nivel scăzut al combustibilului . 122
Sistemul antidemaraj ...............122
Puterea motorului este redusă 122
Luminile exterioare ..................122
Faza lungă ............................... 122
Funcţia de asistenţă pentru faza lungă ....................................... 122
Farurile adaptive ......................122
Proiectoarele de ceaţă ............123
Lampa de ceaţă spate .............123
Nivelul scăzut al lichidului de spălare .................................... 123
Control viteză de croazieră ......123
Controlul adaptiv al vitezei de croazieră ................................. 123
Page 104 of 331

102Instrumentele şi comenzileAutovehicul detectat în faţă.....123
Portieră deschisă .....................123
Afişajul pentru informaţii ............124
Centru de informaţii pentru şofer ....................................... 124
Afişajul grafic pentru informaţii, afişajul color pentru informaţii 128
Mesajele autovehiculului ...........130
Semnalele de avertizare ..........133
Tensiunea bateriei ...................134
Computerul de bord ...................135
Personalizarea autovehiculului ..137
OnStar ....................................... 143Comenzile
Reglarea volanului
Deblocaţi maneta, reglaţi volanul,
apoi fixaţi în poziţie maneta şi
asiguraţi-vă că s-a blocat complet.
Nu reglaţi volanul decât dacă
autovehiculul este staţionar şi
sistemul de blocare a volanului este
dezactivat.
Comenzile de pe volan
Sistemul Infotainment, unele sisteme
de asistenţă pentru şofer şi telefonul
mobil sincronizat pot fi acţionate prin intermediul comenzilor de pe volan.
Informaţii suplimentare sunt
disponibile în manualul Infotainment.
Sistemele de asistenţă pentru şofer
3 195.
Page 105 of 331

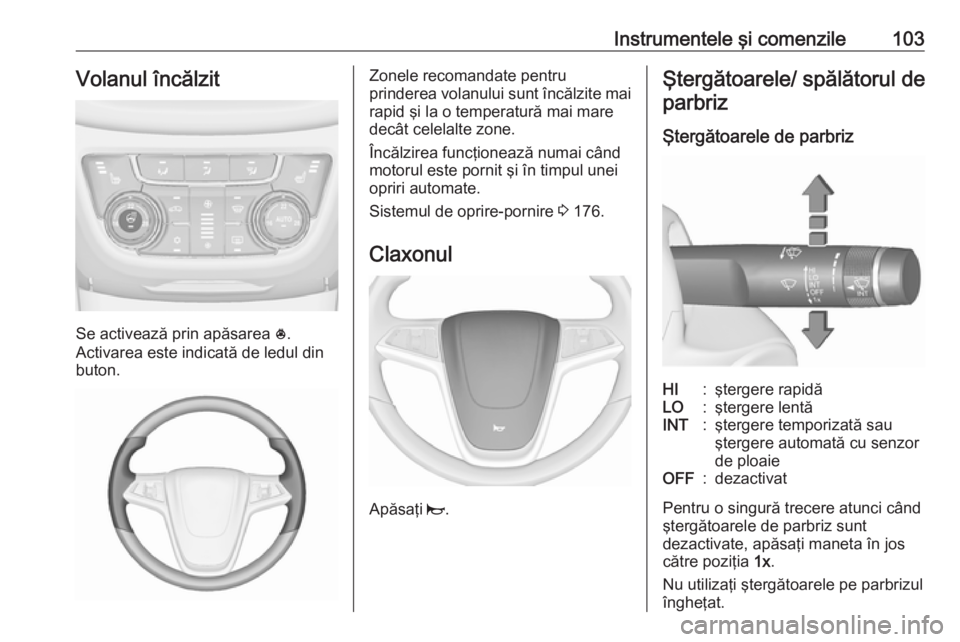

Instrumentele şi comenzile103Volanul încălzit
Se activează prin apăsarea *.
Activarea este indicată de ledul din
buton.
Zonele recomandate pentru
prinderea volanului sunt încălzite mai rapid şi la o temperatură mai mare
decât celelalte zone.
Încălzirea funcţionează numai când
motorul este pornit şi în timpul unei
opriri automate.
Sistemul de oprire-pornire 3 176.
Claxonul
Apăsaţi j.
Ştergătoarele/ spălătorul de
parbriz
Ştergătoarele de parbrizHI:ştergere rapidăLO:ştergere lentăINT:ştergere temporizată sau
ştergere automată cu senzor
de ploaieOFF:dezactivat
Pentru o singură trecere atunci când
ştergătoarele de parbriz sunt
dezactivate, apăsaţi maneta în jos
către poziţia 1x.
Nu utilizaţi ştergătoarele pe parbrizul
îngheţat.
Page 106 of 331

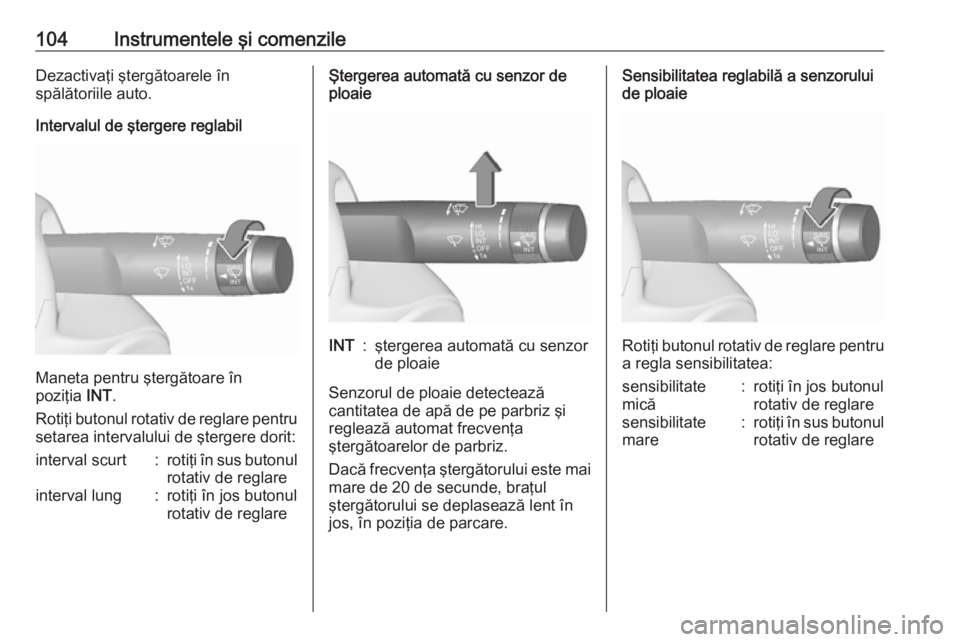

104Instrumentele şi comenzileDezactivaţi ştergătoarele în
spălătoriile auto.
Intervalul de ştergere reglabil
Maneta pentru ştergătoare în
poziţia INT.
Rotiţi butonul rotativ de reglare pentru
setarea intervalului de ştergere dorit:
interval scurt:rotiţi în sus butonul rotativ de reglareinterval lung:rotiţi în jos butonul
rotativ de reglareŞtergerea automată cu senzor de
ploaieINT:ştergerea automată cu senzor
de ploaie
Senzorul de ploaie detectează
cantitatea de apă de pe parbriz şi reglează automat frecvenţa
ştergătoarelor de parbriz.
Dacă frecvenţa ştergătorului este mai mare de 20 de secunde, braţul
ştergătorului se deplasează lent în jos, în poziţia de parcare.
Sensibilitatea reglabilă a senzoruluide ploaie
Rotiţi butonul rotativ de reglare pentru
a regla sensibilitatea:
sensibilitate
mică:rotiţi în jos butonul
rotativ de reglaresensibilitate
mare:rotiţi în sus butonul rotativ de reglare
Page 107 of 331

Instrumentele şi comenzile105

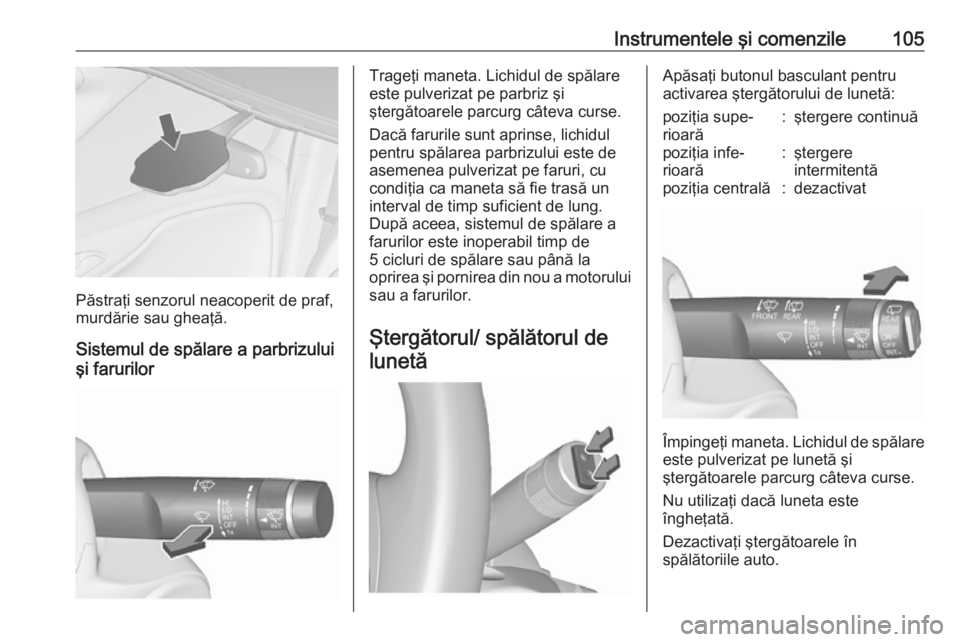

Păstraţi senzorul neacoperit de praf,
murdărie sau gheaţă.
Sistemul de spălare a parbrizului
şi farurilor
Trageţi maneta. Lichidul de spălare
este pulverizat pe parbriz şi
ştergătoarele parcurg câteva curse.
Dacă farurile sunt aprinse, lichidul
pentru spălarea parbrizului este de
asemenea pulverizat pe faruri, cu
condiţia ca maneta să fie trasă un
interval de timp suficient de lung.
După aceea, sistemul de spălare a
farurilor este inoperabil timp de
5 cicluri de spălare sau până la
oprirea şi pornirea din nou a motorului sau a farurilor.
Ştergătorul/ spălătorul delunetăApăsaţi butonul basculant pentru
activarea ştergătorului de lunetă:poziţia supe‐
rioară:ştergere continuăpoziţia infe‐
rioară:ştergere
intermitentăpoziţia centrală:dezactivat
Împingeţi maneta. Lichidul de spălare este pulverizat pe lunetă şi
ştergătoarele parcurg câteva curse.
Nu utilizaţi dacă luneta este
îngheţată.
Dezactivaţi ştergătoarele în
spălătoriile auto.
Page 108 of 331

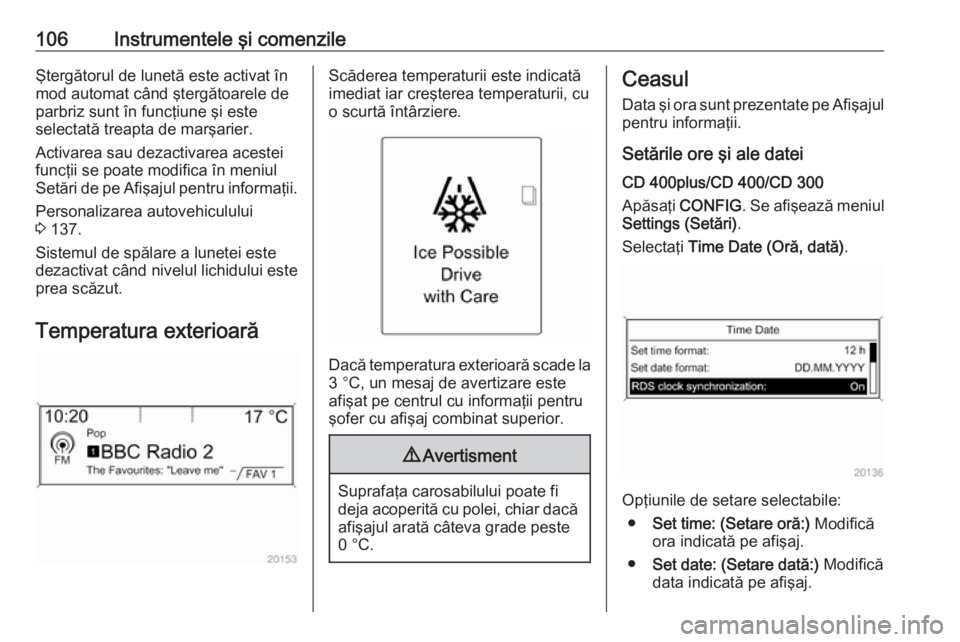

106Instrumentele şi comenzileŞtergătorul de lunetă este activat în
mod automat când ştergătoarele de parbriz sunt în funcţiune şi este
selectată treapta de marşarier.
Activarea sau dezactivarea acestei
funcţii se poate modifica în meniul
Setări de pe Afişajul pentru informaţii.
Personalizarea autovehiculului
3 137.
Sistemul de spălare a lunetei este dezactivat când nivelul lichidului este
prea scăzut.
Temperatura exterioarăScăderea temperaturii este indicată
imediat iar creşterea temperaturii, cu
o scurtă întârziere.
Dacă temperatura exterioară scade la
3 °C, un mesaj de avertizare este
afişat pe centrul cu informaţii pentru
şofer cu afişaj combinat superior.
9 Avertisment
Suprafaţa carosabilului poate fi
deja acoperită cu polei, chiar dacă
afişajul arată câteva grade peste
0 °C.
Ceasul
Data şi ora sunt prezentate pe Afişajul pentru informaţii.
Setările ore şi ale datei CD 400plus/CD 400/CD 300
Apăsaţi CONFIG . Se afişează meniul
Settings (Setări) .
Selectaţi Time Date (Oră, dată) .
Opţiunile de setare selectabile:
● Set time: (Setare oră:) Modifică
ora indicată pe afişaj.
● Set date: (Setare dată:) Modifică
data indicată pe afişaj.
Page 109 of 331

Instrumentele şi comenzile107●Set time format (Setare format
oră) : Modifică indicarea orelor
între 12 h şi 24 h .
● Set date format (Setare format
dată) : Modifică indicarea datei
între DD/LL/AAAA şi
DD.MM.YYYY (ZZ.LL.AAAA) .
● RDS clock synchronization
(Sincronizare oră RDS) :
Semnalul RDS al majorităţii
staţiilor VHF setează automat
ora. Sincronizarea orei RDS
poate dura câteva minute. Unele
staţii nu emit semnale de timp
corecte. În astfel de cazuri, se
recomandă oprirea sincronizării
automate a orei.
Personalizarea autovehiculului
3 137.
Setările ore şi ale datei Navi 950/Navi 650/CD 600
Apăsaţi CONFIG şi selectaţi
elementul de meniu Data şi ora
pentru a afişa submeniul respectiv.
Notă
Dacă este activat Sincronizare
automată oră , ora şi data sunt setate
automat de sistem.
Consultaţi manualul sistemului
Infotainment pentru informaţii
suplimentare.
Setare oră
Pentru ajustarea setărilor orei,
selectaţi elementul de meniu Setare
ceas . Rotiţi butonul multifuncţional
pentru a ajusta prima setare.
Apăsaţi butonul multifuncţional
pentru confirmarea introducerea.
Fundalul în culori trece la următoarea
setare.
Ajustaţi toate setările.
Setare dată
Pentru ajustarea setărilor orei,
selectaţi elementul de meniu Setare
dată . Rotiţi butonul multifuncţional
pentru a ajusta prima setare.
Apăsaţi butonul multifuncţional
pentru confirmarea introducerea.
Fundalul în culori trece la următoarea setare.
Ajustaţi toate setările.
Format oră
Pentru a selecta formatul de oră dorit,
selectaţi Format 12 h / 24 h . Activaţi
12 ore sau 24 ore .
Personalizarea autovehiculului
3 137.
Page 110 of 331

108Instrumentele şi comenzilePrizele de curent
O priză de 12 volţi este amplasată în
consola faţă. Rabataţi capacul în jos.
Alte prize de 12 volţi sunt amplasate
în consola spate
şi pe peretele lateral din portbagaj.
Nu depăşiţi consumul maxim de
120 W.
Când contactul este decuplat, prizele
pentru accesorii se dezactivează. În
plus, prizele pentru accesorii sunt
dezactivate şi dacă încărcarea
bateriei autovehiculului este slabă.
Accesoriile electrice conectate
trebuie să respecte cerinţele de
compatibilitate electromagnetică
stipulate de standardul
DIN VDE 40 839.
Nu conectaţi accesorii care
furnizează curent, cum ar fi
încărcătoare electrice sau baterii.
Nu deterioraţi priza utilizând fişe
necorespunzătoare.
Sistemul de oprire-pornire 3 176.
Bricheta
Bricheta este amplasată în consola
faţă. Rabataţi capacul în jos.
Apăsaţi bricheta. Se decuplează în
mod automat atunci când elementul
de aprindere s-a încins. Scoateţi
bricheta.
