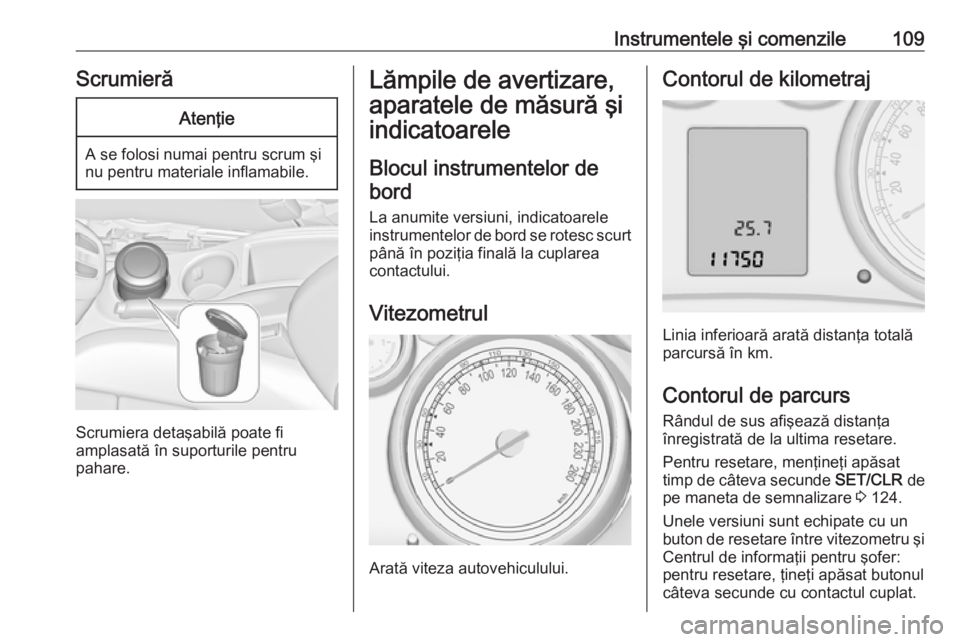

Instrumentele şi comenzile109ScrumierăAtenţie
A se folosi numai pentru scrum şi
nu pentru materiale inflamabile.
Scrumiera detaşabilă poate fi
amplasată în suporturile pentru
pahare.
Lămpile de avertizare,
aparatele de măsură şi
indicatoarele
Blocul instrumentelor de bord
La anumite versiuni, indicatoarele
instrumentelor de bord se rotesc scurt până în poziţia finală la cuplarea
contactului.
Vitezometrul
Arată viteza autovehiculului.
Contorul de kilometraj
Linia inferioară arată distanţa totală
parcursă în km.
Contorul de parcurs
Rândul de sus afişează distanţa
înregistrată de la ultima resetare.
Pentru resetare, menţineţi apăsat
timp de câteva secunde SET/CLR de
pe maneta de semnalizare 3 124.
Unele versiuni sunt echipate cu un
buton de resetare între vitezometru şi
Centrul de informaţii pentru şofer:
pentru resetare, ţineţi apăsat butonul
câteva secunde cu contactul cuplat.

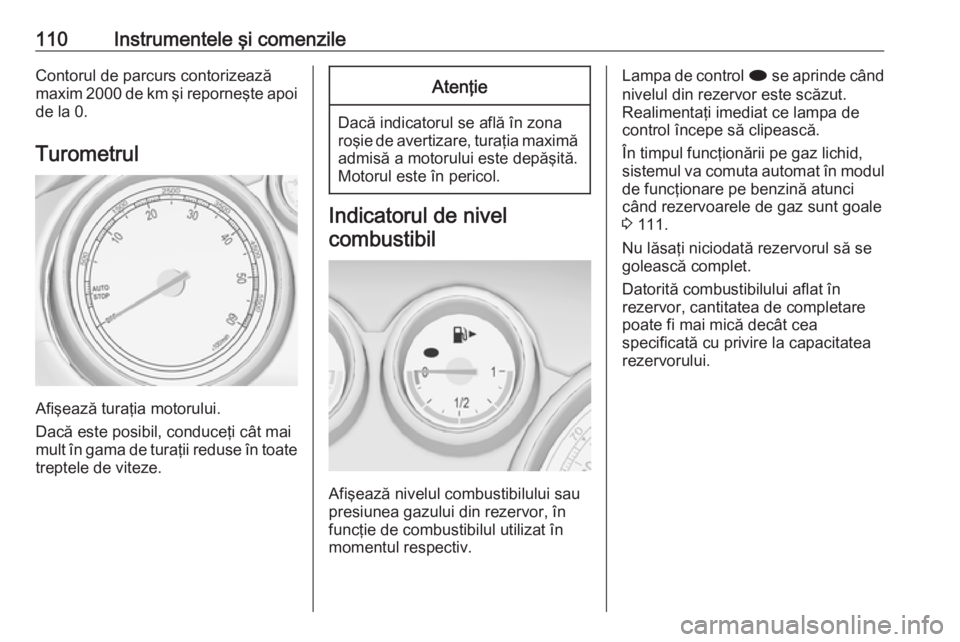

110Instrumentele şi comenzileContorul de parcurs contorizează
maxim 2000 de km şi reporneşte apoi
de la 0.
Turometrul
Afişează turaţia motorului.
Dacă este posibil, conduceţi cât mai
mult în gama de turaţii reduse în toate treptele de viteze.
Atenţie
Dacă indicatorul se află în zona
roşie de avertizare, turaţia maximă admisă a motorului este depăşită.
Motorul este în pericol.
Indicatorul de nivel
combustibil
Afişează nivelul combustibilului sau
presiunea gazului din rezervor, în
funcţie de combustibilul utilizat în
momentul respectiv.
Lampa de control i se aprinde când
nivelul din rezervor este scăzut.
Realimentaţi imediat ce lampa de
control începe să clipească.
În timpul funcţionării pe gaz lichid,
sistemul va comuta automat în modul
de funcţionare pe benzină atunci
când rezervoarele de gaz sunt goale
3 111.
Nu lăsaţi niciodată rezervorul să se
golească complet.
Datorită combustibilului aflat în
rezervor, cantitatea de completare
poate fi mai mică decât cea
specificată cu privire la capacitatea
rezervorului.

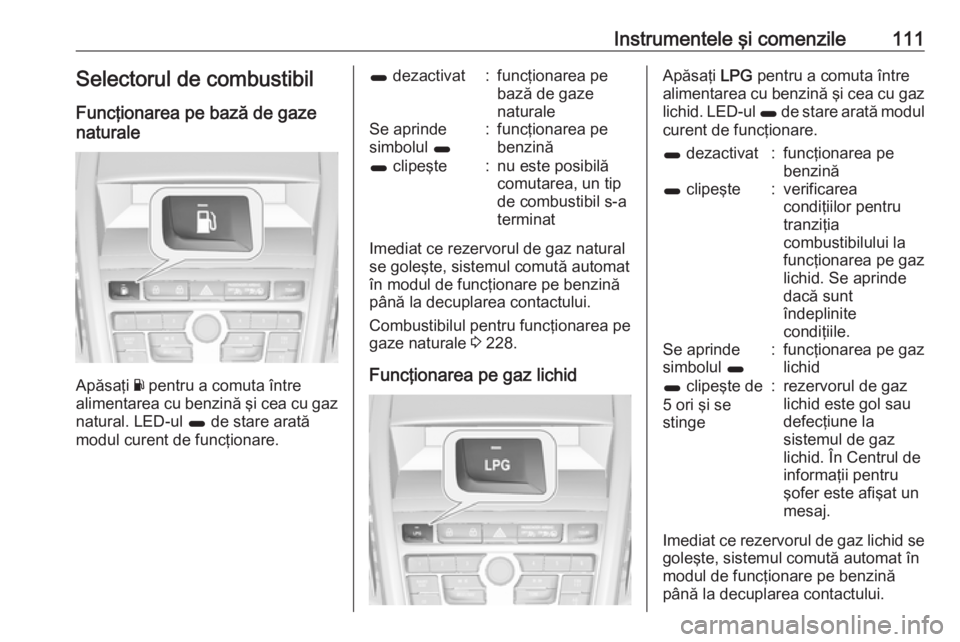

Instrumentele şi comenzile111Selectorul de combustibil
Funcţionarea pe bază de gaze
naturale
Apăsaţi Y pentru a comuta între
alimentarea cu benzină şi cea cu gaz
natural. LED-ul 1 de stare arată
modul curent de funcţionare.
1 dezactivat:funcţionarea pe
bază de gaze
naturaleSe aprinde
simbolul 1:funcţionarea pe
benzină1 clipeşte:nu este posibilă
comutarea, un tip
de combustibil s-a
terminat
Imediat ce rezervorul de gaz natural se goleşte, sistemul comută automat
în modul de funcţionare pe benzină
până la decuplarea contactului.
Combustibilul pentru funcţionarea pe
gaze naturale 3 228.
Funcţionarea pe gaz lichid
Apăsaţi LPG pentru a comuta între
alimentarea cu benzină şi cea cu gaz
lichid. LED-ul 1 de stare arată modul
curent de funcţionare.1 dezactivat:funcţionarea pe
benzină1 clipeşte:verificarea
condiţiilor pentru
tranziţia
combustibilului la
funcţionarea pe gaz
lichid. Se aprinde
dacă sunt
îndeplinite
condiţiile.Se aprinde
simbolul 1:funcţionarea pe gaz
lichid1 clipeşte de
5 ori şi se
stinge:rezervorul de gaz
lichid este gol sau
defecţiune la
sistemul de gaz
lichid. În Centrul de
informaţii pentru
şofer este afişat un
mesaj.
Imediat ce rezervorul de gaz lichid se goleşte, sistemul comută automat în
modul de funcţionare pe benzină
până la decuplarea contactului.

112Instrumentele şi comenzileCombustibil pentru funcţionarea pe
gaz lichid 3 229.
Indicatorul de temperatură a
agentului de răcire motor
Afişează temperatura lichidului de
răcire.
partea stângă:nu s-a atins încă
temperatura de
funcţionare a
motoruluizona centrală:temperatură de
funcţionare
normalăpartea dreaptă:temperatură prea
mareAtenţie
Dacă temperatura agentului de
răcire este prea mare, opriţi
autovehiculul şi decuplaţi motorul. Pericol pentru motor. Verificaţi
nivelul agentului de răcire.
Afişajul de service
Sistemul de monitorizare a uzurii
uleiului de motor vă anunţă când
trebuie schimbat uleiul de motor şi
filtrul. Datorită condiţiilor de rulare,
numărul de kilometri parcurşi între
schimburile de ulei de motor şi de
filtru poate varia considerabil.
Pe afişajul combinat superior, durata
de utilizare rămasă pentru ulei apare în Vehicle Information Menu (Meniu
informaţii autovehicul) .
Pe afişajul central, durata de utilizare
rămasă pentru ulei este indicată de
lampa de control I; în acest scop,
trebuie cuplat contactul, cu motorul
oprit.
Meniurile şi funcţiile pot fi selectate prin intermediul butoanelor de pe
maneta de semnalizare.
Pentru afişarea duratei de utilizare
rămase pentru ulei:

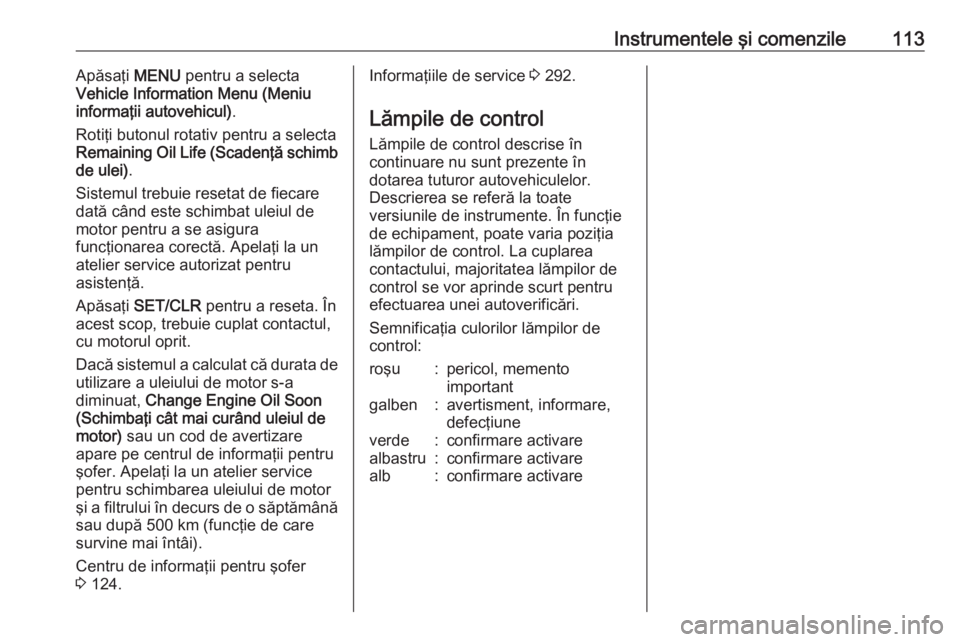

Instrumentele şi comenzile113Apăsaţi MENU pentru a selecta
Vehicle Information Menu (Meniu
informaţii autovehicul) .
Rotiţi butonul rotativ pentru a selecta
Remaining Oil Life (Scadenţă schimb
de ulei) .
Sistemul trebuie resetat de fiecare dată când este schimbat uleiul de
motor pentru a se asigura
funcţionarea corectă. Apelaţi la un
atelier service autorizat pentru
asistenţă.
Apăsaţi SET/CLR pentru a reseta. În
acest scop, trebuie cuplat contactul,
cu motorul oprit.
Dacă sistemul a calculat că durata de
utilizare a uleiului de motor s-a
diminuat, Change Engine Oil Soon
(Schimbaţi cât mai curând uleiul de
motor) sau un cod de avertizare
apare pe centrul de informaţii pentru
şofer. Apelaţi la un atelier service
pentru schimbarea uleiului de motor
şi a filtrului în decurs de o săptămână sau după 500 km (funcţie de care
survine mai întâi).
Centru de informaţii pentru şofer
3 124.Informaţiile de service 3 292.
Lămpile de control Lămpile de control descrise în
continuare nu sunt prezente în
dotarea tuturor autovehiculelor.
Descrierea se referă la toate
versiunile de instrumente. În funcţie
de echipament, poate varia poziţia lămpilor de control. La cuplarea
contactului, majoritatea lămpilor de
control se vor aprinde scurt pentru
efectuarea unei autoverificări.
Semnificaţia culorilor lămpilor de
control:roşu:pericol, memento
importantgalben:avertisment, informare,
defecţiuneverde:confirmare activarealbastru:confirmare activarealb:confirmare activare

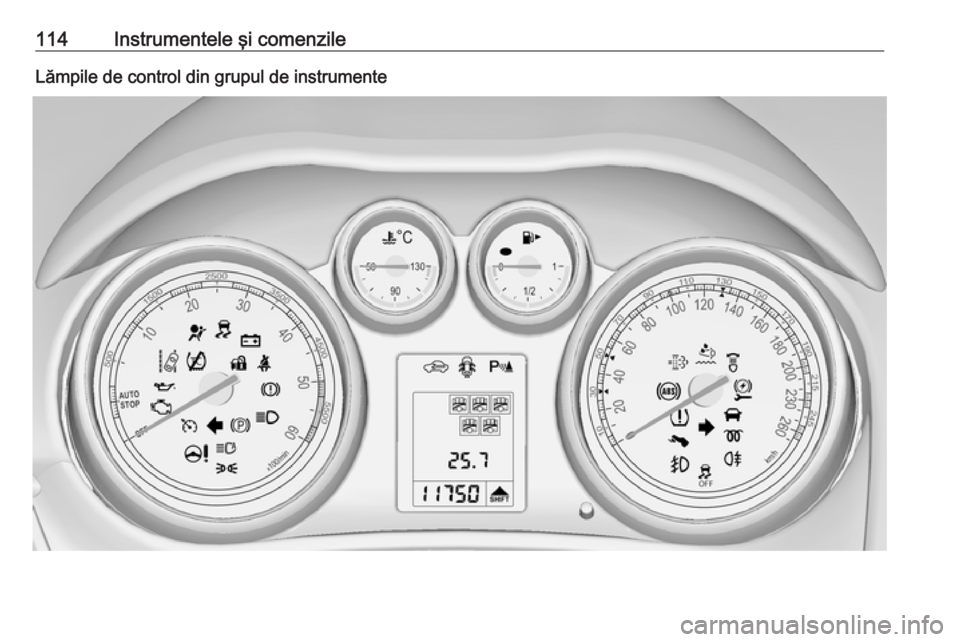

114Instrumentele şi comenzileLămpile de control din grupul de instrumente

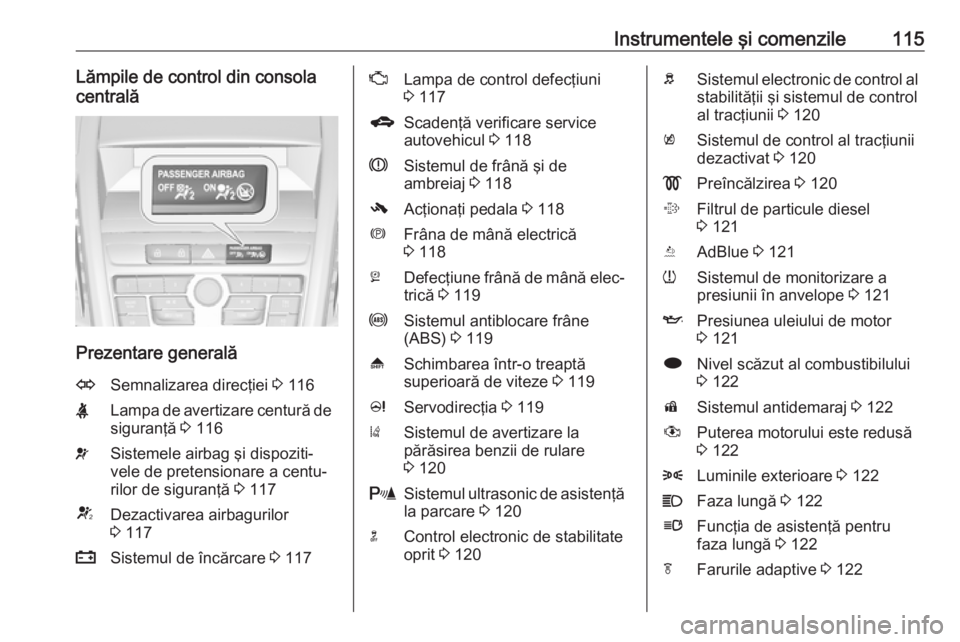

Instrumentele şi comenzile115Lămpile de control din consola
centrală
Prezentare generală
OSemnalizarea direcţiei 3 116XLampa de avertizare centură de
siguranţă 3 116vSistemele airbag şi dispoziti‐
vele de pretensionare a centu‐
rilor de siguranţă 3 117VDezactivarea airbagurilor
3 117pSistemul de încărcare 3 117ZLampa de control defecţiuni
3 117gScadenţă verificare service
autovehicul 3 118RSistemul de frână şi de
ambreiaj 3 118-Acţionaţi pedala 3 118mFrâna de mână electrică
3 118jDefecţiune frână de mână elec‐
trică 3 119uSistemul antiblocare frâne
(ABS) 3 119[Schimbarea într-o treaptă
superioară de viteze 3 119cServodirecţia 3 119)Sistemul de avertizare la
părăsirea benzii de rulare
3 120rSistemul ultrasonic de asistenţă
la parcare 3 120nControl electronic de stabilitate
oprit 3 120bSistemul electronic de control al
stabilităţii şi sistemul de control
al tracţiunii 3 120kSistemul de control al tracţiunii
dezactivat 3 120!Preîncălzirea 3 120%Filtrul de particule diesel
3 121YAdBlue 3 121wSistemul de monitorizare a
presiunii în anvelope 3 121IPresiunea uleiului de motor
3 121iNivel scăzut al combustibilului
3 122dSistemul antidemaraj 3 122#Puterea motorului este redusă
3 1228Luminile exterioare 3 122CFaza lungă 3 122lFuncţia de asistenţă pentru
faza lungă 3 122fFarurile adaptive 3 122

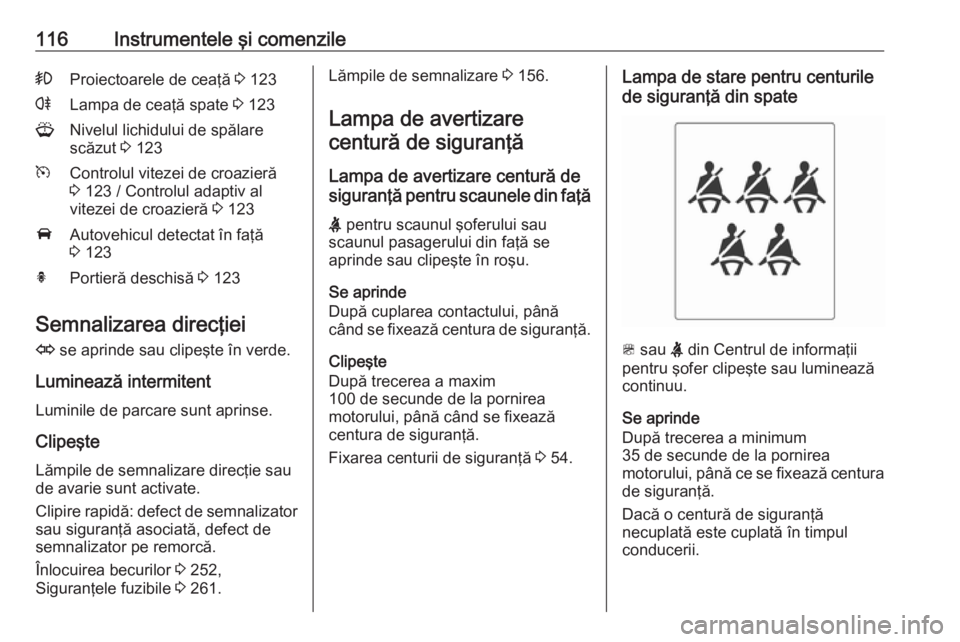

116Instrumentele şi comenzile>Proiectoarele de ceaţă 3 123rLampa de ceaţă spate 3 123GNivelul lichidului de spălare
scăzut 3 123mControlul vitezei de croazieră
3 123 / Controlul adaptiv al
vitezei de croazieră 3 123AAutovehicul detectat în faţă
3 123hPortieră deschisă 3 123
Semnalizarea direcţiei
O se aprinde sau clipeşte în verde.
Luminează intermitent
Luminile de parcare sunt aprinse.
Clipeşte Lămpile de semnalizare direcţie sau
de avarie sunt activate.
Clipire rapidă: defect de semnalizator
sau siguranţă asociată, defect de
semnalizator pe remorcă.
Înlocuirea becurilor 3 252,
Siguranţele fuzibile 3 261.
Lămpile de semnalizare 3 156.
Lampa de avertizare centură de siguranţă
Lampa de avertizare centură de
siguranţă pentru scaunele din faţă
X pentru scaunul şoferului sau
scaunul pasagerului din faţă se
aprinde sau clipeşte în roşu.
Se aprinde
După cuplarea contactului, până
când se fixează centura de siguranţă.
Clipeşte
După trecerea a maxim
100 de secunde de la pornirea
motorului, până când se fixează
centura de siguranţă.
Fixarea centurii de siguranţă 3 54.Lampa de stare pentru centurile
de siguranţă din spate
> sau X din Centrul de informaţii
pentru şofer clipeşte sau luminează continuu.
Se aprinde
După trecerea a minimum
35 de secunde de la pornirea
motorului, până ce se fixează centura de siguranţă.
Dacă o centură de siguranţă
necuplată este cuplată în timpul
conducerii.

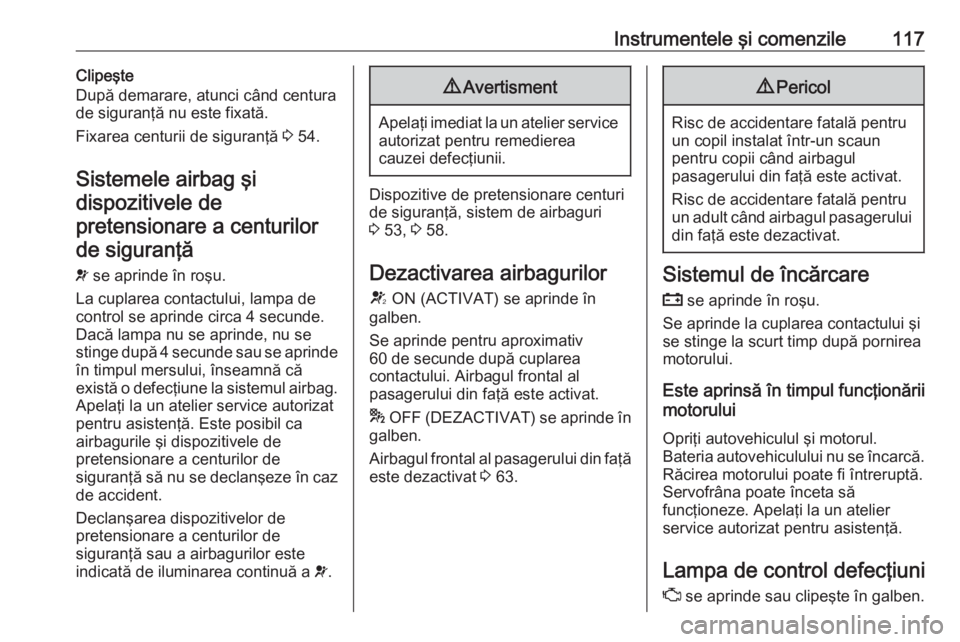

Instrumentele şi comenzile117Clipeşte
După demarare, atunci când centura de siguranţă nu este fixată.
Fixarea centurii de siguranţă 3 54.
Sistemele airbag şi dispozitivele de
pretensionare a centurilor de siguranţă
v se aprinde în roşu.
La cuplarea contactului, lampa de
control se aprinde circa 4 secunde. Dacă lampa nu se aprinde, nu se
stinge după 4 secunde sau se aprinde în timpul mersului, înseamnă că
există o defecţiune la sistemul airbag. Apelaţi la un atelier service autorizat
pentru asistenţă. Este posibil ca
airbagurile şi dispozitivele de
pretensionare a centurilor de
siguranţă să nu se declanşeze în caz
de accident.
Declanşarea dispozitivelor de
pretensionare a centurilor de
siguranţă sau a airbagurilor este
indicată de iluminarea continuă a v.9 Avertisment
Apelaţi imediat la un atelier service
autorizat pentru remedierea
cauzei defecţiunii.
Dispozitive de pretensionare centuri
de siguranţă, sistem de airbaguri
3 53, 3 58.
Dezactivarea airbagurilor
V ON (ACTIVAT) se aprinde în
galben.
Se aprinde pentru aproximativ
60 de secunde după cuplarea
contactului. Airbagul frontal al
pasagerului din faţă este activat.
* OFF (DEZACTIVAT) se aprinde în
galben.
Airbagul frontal al pasagerului din faţă
este dezactivat 3 63.
9 Pericol
Risc de accidentare fatală pentru
un copil instalat într-un scaun
pentru copii când airbagul
pasagerului din faţă este activat.
Risc de accidentare fatală pentru
un adult când airbagul pasagerului
din faţă este dezactivat.
Sistemul de încărcare
p se aprinde în roşu.
Se aprinde la cuplarea contactului şi
se stinge la scurt timp după pornirea
motorului.
Este aprinsă în timpul funcţionării
motorului
Opriţi autovehiculul şi motorul.
Bateria autovehiculului nu se încarcă.
Răcirea motorului poate fi întreruptă.
Servofrâna poate înceta să
funcţioneze. Apelaţi la un atelier
service autorizat pentru asistenţă.
Lampa de control defecţiuni
Z se aprinde sau clipeşte în galben.

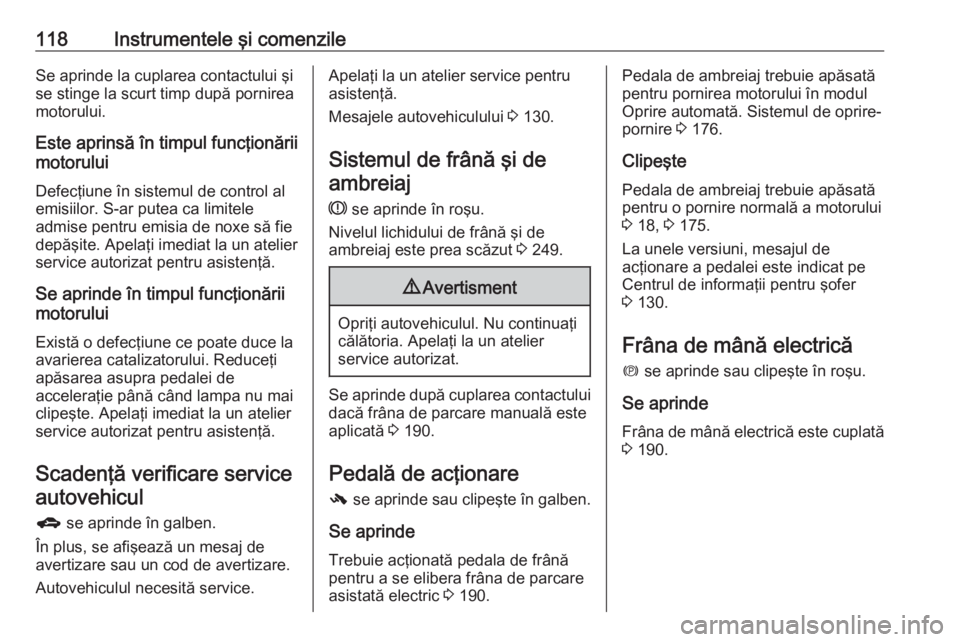

118Instrumentele şi comenzileSe aprinde la cuplarea contactului şi
se stinge la scurt timp după pornirea
motorului.
Este aprinsă în timpul funcţionării
motorului
Defecţiune în sistemul de control al
emisiilor. S-ar putea ca limitele
admise pentru emisia de noxe să fie
depăşite. Apelaţi imediat la un atelier
service autorizat pentru asistenţă.
Se aprinde în timpul funcţionării
motorului
Există o defecţiune ce poate duce la
avarierea catalizatorului. Reduceţi
apăsarea asupra pedalei de
acceleraţie până când lampa nu mai
clipeşte. Apelaţi imediat la un atelier
service autorizat pentru asistenţă.
Scadenţă verificare serviceautovehicul
g se aprinde în galben.
În plus, se afişează un mesaj de
avertizare sau un cod de avertizare.
Autovehiculul necesită service.Apelaţi la un atelier service pentru
asistenţă.
Mesajele autovehiculului 3 130.
Sistemul de frână şi de ambreiaj
R se aprinde în roşu.
Nivelul lichidului de frână şi de
ambreiaj este prea scăzut 3 249.9 Avertisment
Opriţi autovehiculul. Nu continuaţi
călătoria. Apelaţi la un atelier
service autorizat.
Se aprinde după cuplarea contactului dacă frâna de parcare manuală esteaplicată 3 190.
Pedală de acţionare - se aprinde sau clipeşte în galben.
Se aprinde Trebuie acţionată pedala de frână
pentru a se elibera frâna de parcare
asistată electric 3 190.
Pedala de ambreiaj trebuie apăsată
pentru pornirea motorului în modul
Oprire automată. Sistemul de oprire-
pornire 3 176.
Clipeşte Pedala de ambreiaj trebuie apăsată
pentru o pornire normală a motorului
3 18, 3 175.
La unele versiuni, mesajul de
acţionare a pedalei este indicat pe
Centrul de informaţii pentru şofer
3 130.
Frâna de mână electrică m se aprinde sau clipeşte în roşu.
Se aprinde Frâna de mână electrică este cuplată
3 190.
