OPEL ZAFIRA C 2016.5 Manual de utilizare (in Romanian)

Instrumentele şi comenzile129Afişajul color pentru informaţii
Afişajul color pentru informaţii indică,
în culori diferite:
● ora 3 106
● temperatura exterioară 3 106
● data 3 106
● sistemul Infotainment, conform descrierii din manualul
Infotainment
● navigaţia, conform descrierii din manualul Infotainment
● camera video retrovizoare
● setările sistemului
● mesajele autovehiculului 3 130
● setările pentru personalizarea autovehiculului 3 137
Tipul şi modul de afişare a
informaţiilor depind de nivelul de
echipare a autovehiculului şi de
setările curente.
Selectarea meniurilor şi a
setărilor
Meniurile şi setările sunt accesate
prin intermediul afişajului.Selecţiile se fac cu:
● meniurile
● butoanele funcţionale şi butonul multifuncţional ale sistemului
Infotainment
Selectarea cu sistemul Infotainment
Selectaţi o funcţie prin intermediul
butoanelor sistemului Infotainment. Se afişează meniul funcţiei selectate.
Butonul multifuncţional se foloseşte
pentru selectarea unui articol şi
pentru confirmare.

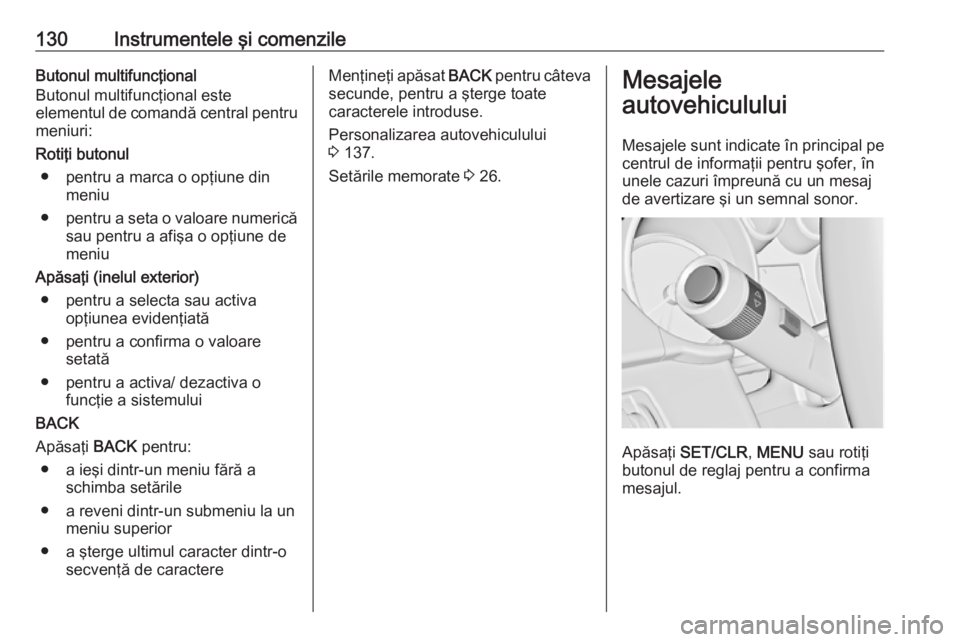

130Instrumentele şi comenzileButonul multifuncţional
Butonul multifuncţional este
elementul de comandă central pentru
meniuri:
Rotiţi butonul ● pentru a marca o opţiune din meniu
● pentru a seta o valoare numerică
sau pentru a afişa o opţiune de meniu
Apăsaţi (inelul exterior) ● pentru a selecta sau activa opţiunea evidenţiată
● pentru a confirma o valoare setată
● pentru a activa/ dezactiva o funcţie a sistemului
BACK
Apăsaţi BACK pentru:
● a ieşi dintr-un meniu fără a schimba setările
● a reveni dintr-un submeniu la un meniu superior
● a şterge ultimul caracter dintr-o secvenţă de caractereMenţineţi apăsat BACK pentru câteva
secunde, pentru a şterge toate
caracterele introduse.
Personalizarea autovehiculului
3 137.
Setările memorate 3 26.Mesajele
autovehiculului
Mesajele sunt indicate în principal pe
centrul de informaţii pentru şofer, în
unele cazuri împreună cu un mesaj
de avertizare şi un semnal sonor.
Apăsaţi SET/CLR , MENU sau rotiţi
butonul de reglaj pentru a confirma
mesajul.

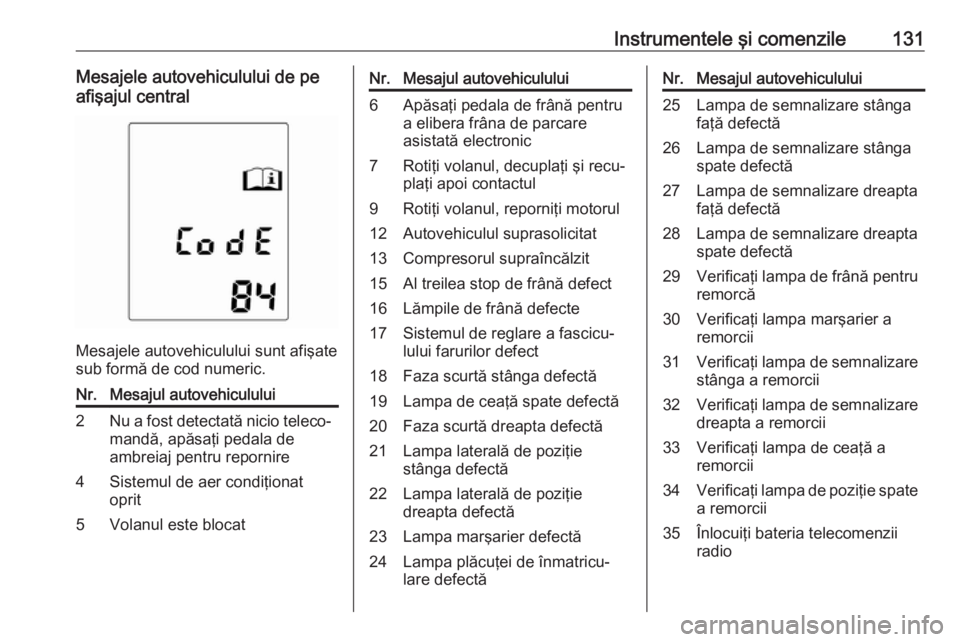

Instrumentele şi comenzile131Mesajele autovehiculului de pe
afişajul central
Mesajele autovehiculului sunt afişate
sub formă de cod numeric.
Nr.Mesajul autovehiculului2Nu a fost detectată nicio teleco‐
mandă, apăsaţi pedala de
ambreiaj pentru repornire4Sistemul de aer condiţionat
oprit5Volanul este blocatNr.Mesajul autovehiculului6Apăsaţi pedala de frână pentru
a elibera frâna de parcare
asistată electronic7Rotiţi volanul, decuplaţi şi recu‐
plaţi apoi contactul9Rotiţi volanul, reporniţi motorul12Autovehiculul suprasolicitat13Compresorul supraîncălzit15Al treilea stop de frână defect16Lămpile de frână defecte17Sistemul de reglare a fascicu‐
lului farurilor defect18Faza scurtă stânga defectă19Lampa de ceaţă spate defectă20Faza scurtă dreapta defectă21Lampa laterală de poziţie
stânga defectă22Lampa laterală de poziţie
dreapta defectă23Lampa marşarier defectă24Lampa plăcuţei de înmatricu‐
lare defectăNr.Mesajul autovehiculului25Lampa de semnalizare stânga
faţă defectă26Lampa de semnalizare stânga
spate defectă27Lampa de semnalizare dreapta
faţă defectă28Lampa de semnalizare dreapta
spate defectă29Verificaţi lampa de frână pentru remorcă30Verificaţi lampa marşarier a
remorcii31Verificaţi lampa de semnalizare
stânga a remorcii32Verificaţi lampa de semnalizare dreapta a remorcii33Verificaţi lampa de ceaţă a
remorcii34Verificaţi lampa de poziţie spate
a remorcii35Înlocuiţi bateria telecomenzii
radio

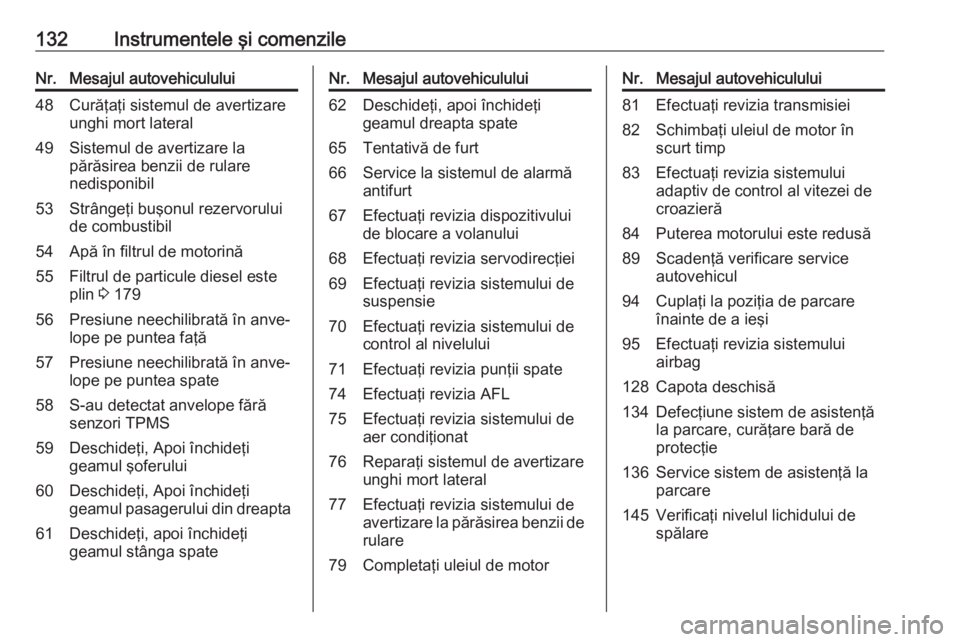

132Instrumentele şi comenzileNr.Mesajul autovehiculului48Curăţaţi sistemul de avertizare
unghi mort lateral49Sistemul de avertizare la
părăsirea benzii de rulare
nedisponibil53Strângeţi buşonul rezervorului
de combustibil54Apă în filtrul de motorină55Filtrul de particule diesel este
plin 3 17956Presiune neechilibrată în anve‐
lope pe puntea faţă57Presiune neechilibrată în anve‐
lope pe puntea spate58S-au detectat anvelope fără
senzori TPMS59Deschideţi, Apoi închideţi
geamul şoferului60Deschideţi, Apoi închideţi
geamul pasagerului din dreapta61Deschideţi, apoi închideţi
geamul stânga spateNr.Mesajul autovehiculului62Deschideţi, apoi închideţi
geamul dreapta spate65Tentativă de furt66Service la sistemul de alarmă
antifurt67Efectuaţi revizia dispozitivului
de blocare a volanului68Efectuaţi revizia servodirecţiei69Efectuaţi revizia sistemului de
suspensie70Efectuaţi revizia sistemului de
control al nivelului71Efectuaţi revizia punţii spate74Efectuaţi revizia AFL75Efectuaţi revizia sistemului de
aer condiţionat76Reparaţi sistemul de avertizare
unghi mort lateral77Efectuaţi revizia sistemului de
avertizare la părăsirea benzii de rulare79Completaţi uleiul de motorNr.Mesajul autovehiculului81Efectuaţi revizia transmisiei82Schimbaţi uleiul de motor în
scurt timp83Efectuaţi revizia sistemului
adaptiv de control al vitezei de
croazieră84Puterea motorului este redusă89Scadenţă verificare service
autovehicul94Cuplaţi la poziţia de parcare
înainte de a ieşi95Efectuaţi revizia sistemului
airbag128Capota deschisă134Defecţiune sistem de asistenţă
la parcare, curăţare bară de
protecţie136Service sistem de asistenţă la
parcare145Verificaţi nivelul lichidului de
spălare

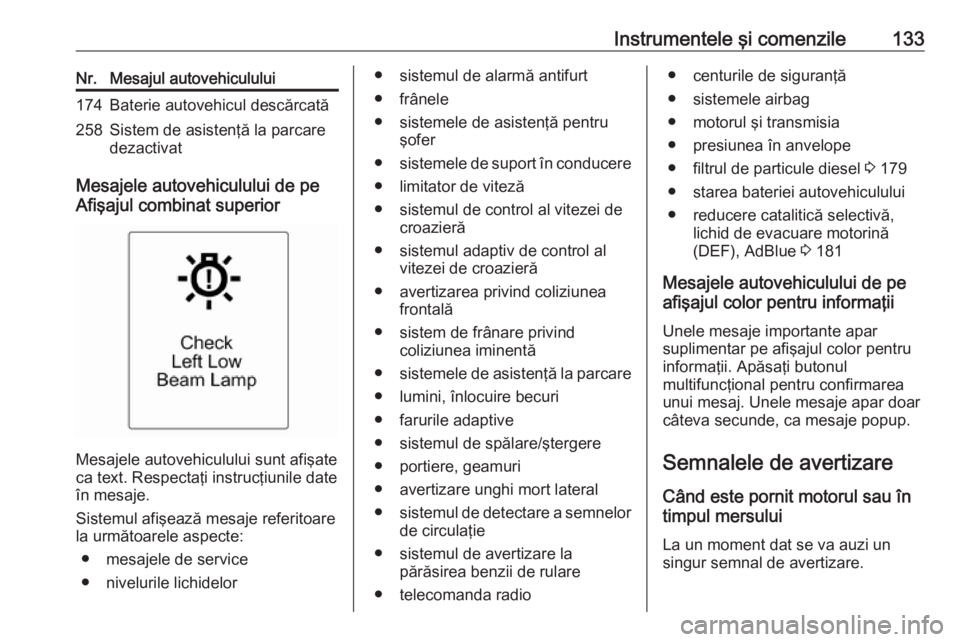

Instrumentele şi comenzile133Nr.Mesajul autovehiculului174Baterie autovehicul descărcată258Sistem de asistenţă la parcare
dezactivat
Mesajele autovehiculului de pe
Afişajul combinat superior
Mesajele autovehiculului sunt afişate
ca text. Respectaţi instrucţiunile date în mesaje.
Sistemul afişează mesaje referitoare
la următoarele aspecte:
● mesajele de service
● nivelurile lichidelor
● sistemul de alarmă antifurt
● frânele
● sistemele de asistenţă pentru şofer
● sistemele de suport în conducere
● limitator de viteză
● sistemul de control al vitezei de croazieră
● sistemul adaptiv de control al vitezei de croazieră
● avertizarea privind coliziunea frontală
● sistem de frânare privind coliziunea iminentă
● sistemele de asistenţă la parcare
● lumini, înlocuire becuri
● farurile adaptive
● sistemul de spălare/ştergere ● portiere, geamuri
● avertizare unghi mort lateral
● sistemul de detectare a semnelor
de circulaţie
● sistemul de avertizare la părăsirea benzii de rulare
● telecomanda radio● centurile de siguranţă
● sistemele airbag
● motorul şi transmisia
● presiunea în anvelope
● filtrul de particule diesel 3 179
● starea bateriei autovehiculului ● reducere catalitică selectivă, lichid de evacuare motorină
(DEF), AdBlue 3 181
Mesajele autovehiculului de pe
afişajul color pentru informaţii
Unele mesaje importante apar
suplimentar pe afişajul color pentru
informaţii. Apăsaţi butonul
multifuncţional pentru confirmarea
unui mesaj. Unele mesaje apar doar
câteva secunde, ca mesaje popup.
Semnalele de avertizare Când este pornit motorul sau în
timpul mersului
La un moment dat se va auzi un singur semnal de avertizare.

134Instrumentele şi comenzileSemnalul sonor de avertizare referitor
la centurile de siguranţă decuplate are prioritate faţă de orice alt semnal
sonor de avertizare.
● Dacă nu aveţi centura de siguranţă fixată.
● Dacă o portieră şi/sau hayonul nu
sunt complet închise la
demarare.
● Dacă s-a depăşit o anumită viteză cu frâna de parcare
aplicată.
● Dacă se dezactivează automat controlul adaptiv al vitezei de
croazieră.
● Dacă distanţa faţă de autovehiculul din faţă este prea
mică.
● Dacă se depăşeşte o viteză programată sau o limită de
viteză.
● Dacă apare un mesaj sau un cod
de avertizare pe centrul de
informaţii pentru şofer.
● Dacă sistemul de asistenţă la parcare detectează un obiect.● Dacă are loc schimbareaneintenţionată a benzii de
deplasare.
● Dacă este cuplată treapta marşarier şi sistemul de transport
posterior este extins.
● Dacă filtrul de particule pentru motor diesel a atins nivelul
maxim de încărcare.
● Dacă trebuie completat cu AdBlue.
Când autovehiculul este parcat şi/ sau portiera şoferului este
deschisă
● Când luminile exterioare sunt aprinse.
În timpul unei opriri automate ● Dacă portiera şoferului este deschisă.Tensiunea bateriei
Când tensiunea bateriei
autovehiculului scade prea mult,
apare un mesaj de avertizare sau
codul 174 de avertizare în centrul de
informaţii pentru şofer.
1. Deconectaţi imediat consumatorii electrici care nu sunt necesari
pentru conducerea în siguranţă,
ca de ex., încălzirea, încălzirea
lunetei spate sau alţi consumatori principali.
2. Încărcaţi bateria autovehiculului prin conducerea continuă pentru
o perioadă de timp sau prin
folosirea unui dispozitiv de
încărcare.
Mesajul de avertizare sau codul de avertizare vor dispărea după ce
motorul a fost pornit de două ori
consecutiv fără o scădere a tensiunii.
Dacă bateria autovehiculului nu poatefi reîncărcată, apelaţi la un atelier
service pentru eliminarea cauzei sau
remedierea defecţiunii.

Instrumentele şi comenzile135Computerul de bord
Meniurile şi funcţiile pot fi selectate de la butoanele de pe maneta de
semnalizare 3 124.
Apăsaţi MENU pentru a selecta Trip/
Fuel Information Menu (Meniu
informaţii parcurs/combustibil) sau
selectaţi W de pe afişajul superior
combinat.
Trip/Fuel Information Menu (Meniu informaţii parcurs/combustibil) de pe
afişajul superior combinat
Rotiţi butonul rotativ de reglare pentru
a selecta submeniurile:● contorul de parcurs 1
● consumul mediu 1
● viteza medie 1
● contorul de parcurs 2
● consumul mediu 2
● viteza medie 2

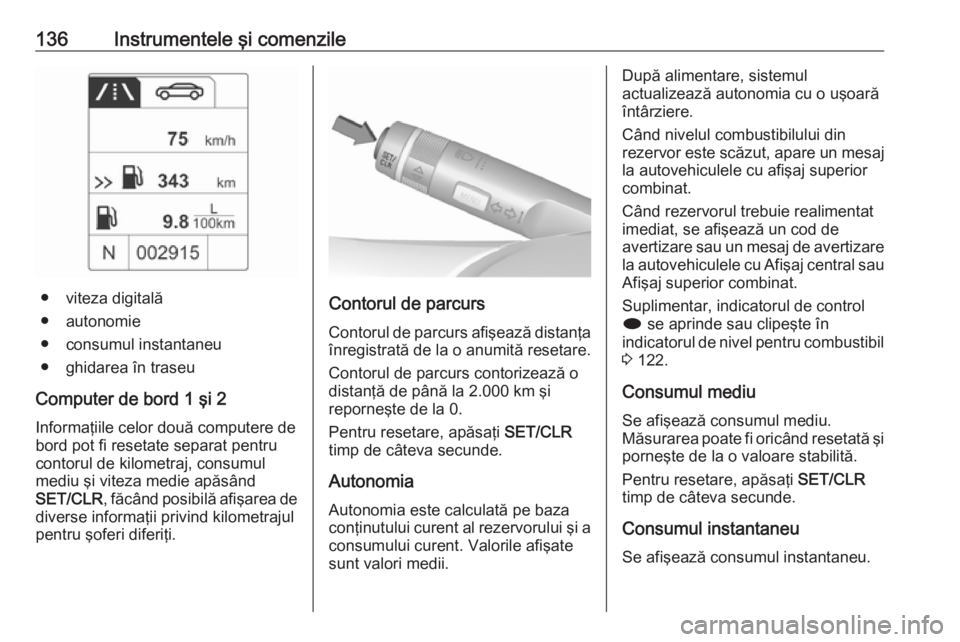

136Instrumentele şi comenzile
● viteza digitală● autonomie
● consumul instantaneu
● ghidarea în traseu
Computer de bord 1 şi 2
Informaţiile celor două computere de
bord pot fi resetate separat pentru contorul de kilometraj, consumulmediu şi viteza medie apăsând
SET/CLR , făcând posibilă afişarea de
diverse informaţii privind kilometrajul
pentru şoferi diferiţi.Contorul de parcurs
Contorul de parcurs afişează distanţa
înregistrată de la o anumită resetare.
Contorul de parcurs contorizează o
distanţă de până la 2.000 km şi
reporneşte de la 0.
Pentru resetare, apăsaţi SET/CLR
timp de câteva secunde.
AutonomiaAutonomia este calculată pe baza
conţinutului curent al rezervorului şi a consumului curent. Valorile afişate
sunt valori medii.
După alimentare, sistemul
actualizează autonomia cu o uşoară
întârziere.
Când nivelul combustibilului din
rezervor este scăzut, apare un mesaj
la autovehiculele cu afişaj superior
combinat.
Când rezervorul trebuie realimentat
imediat, se afişează un cod de
avertizare sau un mesaj de avertizare la autovehiculele cu Afişaj central sau
Afişaj superior combinat.
Suplimentar, indicatorul de control
i se aprinde sau clipeşte în
indicatorul de nivel pentru combustibil 3 122.
Consumul mediu Se afişează consumul mediu.
Măsurarea poate fi oricând resetată şi
porneşte de la o valoare stabilită.
Pentru resetare, apăsaţi SET/CLR
timp de câteva secunde.
Consumul instantaneu Se afişează consumul instantaneu.

Instrumentele şi comenzile137Viteza medieSe afişează viteza medie. Măsurarea poate fi resetată în orice moment.
Pentru resetare, apăsaţi SET/CLR
timp de câteva secunde.
Viteza digitală
Se afişează digital viteza curentă.
Sistemul de detectare a semnelor
de circulaţie
Se indică semnele de circulaţie
detectate pentru secţiunea curentă a
traseului 3 222.
Ghidarea în traseu
În plus faţă de informaţiile de
navigaţie din afişajul color pentru
informaţii, ghidarea în traseu este
afişată la Centrul de informaţii pentru
şofer.
Diverse indicaţii pe autovehicule cu
motor cu gaz natural:
Autonomia
Domeniul este indicat pentru modul benzină şi modul gaz natural.Ambele moduri pot fi indicate în
combinaţie.
Consumul mediu
Consumul mediu este întotdeauna
indicat în modul selectat.
Selectorul de combustibil 3 111.
Consumul instantaneu
Consumul instantaneu este
întotdeauna indicat în modul selectat.
Selectorul de combustibil 3 111.Personalizarea
autovehiculului
Comportamentul autovehiculului
poate fi personalizat prin schimbarea
setărilor de pe Afişajul pentru
informaţii.
Unele dintre setările personale pentru fiecare şofer pot fi memorate
individual, pentru fiecare cheie a
autovehiculului. Setările memorate
3 26.
În funcţie de dotările autovehiculului
şi de reglementările specifice ţării,
unele funcţii descrise mai jos pot să
nu fie disponibile.
Unele funcţii sunt afişate sau active
numai când motorul funcţionează.
Setările personalizate de pe
afişajul grafic pentru informaţii
CD 400plus/CD 400/CD 300

138Instrumentele şi comenzile
Apăsaţi CONFIG . Se afişează meniul
Settings (Setări) .
Următoarele setări pot fi selectate
prin rotirea şi apăsarea butonului
multifuncţional:
● Sport mode settings (Setări mod
sport)
● Languages (Limbi)
● Time Date (Oră, dată)
● Radio settings (Setări radio)
● Phone settings (Setări telefon)
● Vehicle settings (Setări
autovehicul)
În submeniurile corespunzătoare se
pot modifica următoarele setări:
Sport mode settings (Setări mod
sport)
Şoferul poate selecta funcţiile care
vor fi activate în modul Sport 3 193.
● Sport suspension (Suspensie
sport) : Amortizarea devine mai
rigidă.
● Sport powertrain performance
(Performanţe sport ale grupului
de propulsie) : Caracteristicile
pedalei de acceleraţie şi
schimbătorului de viteze devin
mai sensibile.● Sport steering (Direcţie sport) :
Asistarea servo a direcţiei este redusă.
● Swap backlight colour main instr.
(Modificare culoare iluminare de
fond instrumente de bord) :
Schimbă culoarea iluminării
grupului de instrumente.
Languages (Limbi)
Selectarea limbii dorite.
Time Date (Oră, dată)
Consultaţi Ceasul 3 106.
Radio settings (Setări radio)
Consultaţi manualul sistemului
Infotainment pentru mai multe
informaţii.
Phone settings (Setări telefon)
Consultaţi manualul sistemului
Infotainment pentru mai multe
informaţii.
