OPEL ZAFIRA C 2016.5 Ohjekirja (in Finnish)

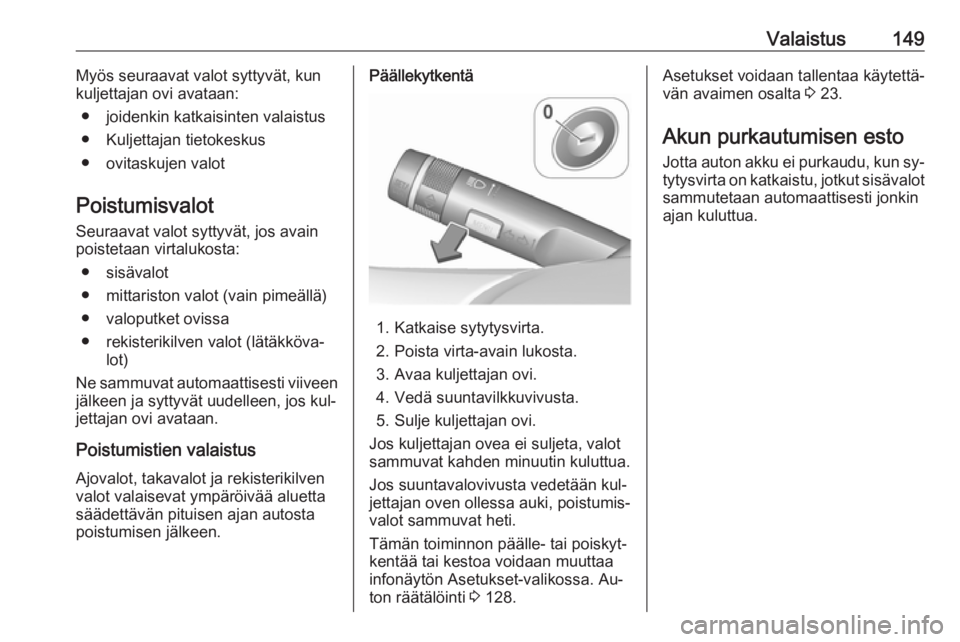

Valaistus149Myös seuraavat valot syttyvät, kun
kuljettajan ovi avataan:
● joidenkin katkaisinten valaistus
● Kuljettajan tietokeskus
● ovitaskujen valot
Poistumisvalot
Seuraavat valot syttyvät, jos avain
poistetaan virtalukosta:
● sisävalot
● mittariston valot (vain pimeällä)
● valoputket ovissa
● rekisterikilven valot (lätäkköva‐ lot)
Ne sammuvat automaattisesti viiveen jälkeen ja syttyvät uudelleen, jos kul‐
jettajan ovi avataan.
Poistumistien valaistus
Ajovalot, takavalot ja rekisterikilven
valot valaisevat ympäröivää aluetta
säädettävän pituisen ajan autosta
poistumisen jälkeen.Päällekytkentä
1. Katkaise sytytysvirta.
2. Poista virta-avain lukosta.
3. Avaa kuljettajan ovi.
4. Vedä suuntavilkkuvivusta.
5. Sulje kuljettajan ovi.
Jos kuljettajan ovea ei suljeta, valot
sammuvat kahden minuutin kuluttua.
Jos suuntavalovivusta vedetään kul‐
jettajan oven ollessa auki, poistumis‐
valot sammuvat heti.
Tämän toiminnon päälle- tai poiskyt‐
kentää tai kestoa voidaan muuttaa
infonäytön Asetukset-valikossa. Au‐
ton räätälöinti 3 128.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 23.
Akun purkautumisen esto
Jotta auton akku ei purkaudu, kun sy‐
tytysvirta on katkaistu, jotkut sisävalot
sammutetaan automaattisesti jonkin
ajan kuluttua.

150IlmastointiIlmastointiIlmastointijärjestelmät................150
Lämmitys- ja tuuletusjärjestelmä .................150
Ilmastointilaite .......................... 151
Elektroninen ilmastointiautomatiikka ..........152
Lisälämmitin ............................ 156
Tuuletussuulakkeet ....................156
Säädettävät tuuletussuulakkeet .................156
Kiinteät tuuletussuulakkeet ......157

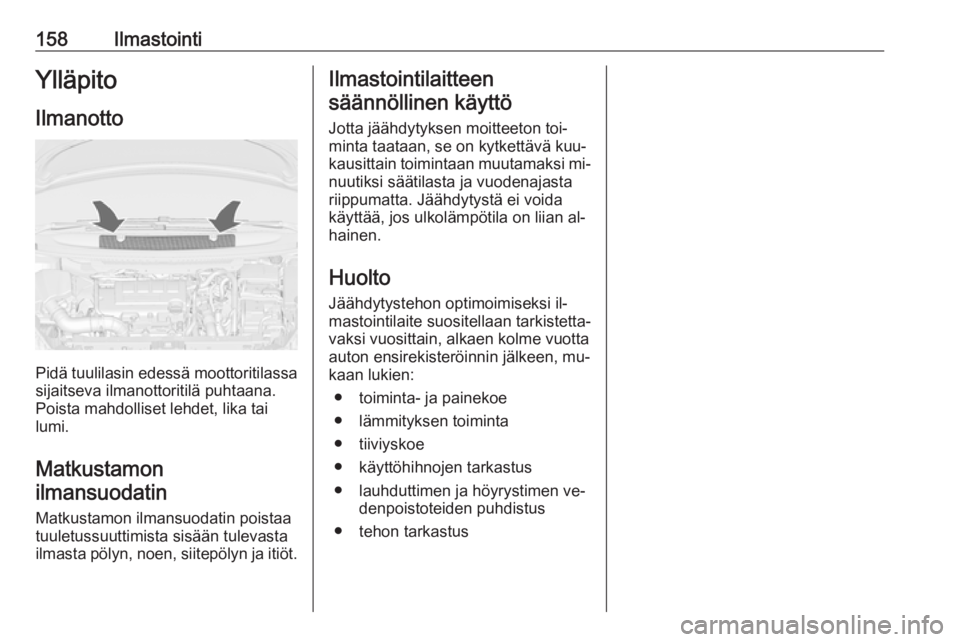

Ylläpito ....................................... 158
Ilmanotto .................................. 158
Matkustamon ilmansuodatin ....158
Ilmastointilaitteen säännöllinen käyttö ...................................... 158
Huolto ...................................... 158Ilmastointijärjestelmät
Lämmitys- ja
tuuletusjärjestelmä
Säätimet seuraaville: ● lämpötila
● ilmansuuntaus
● puhaltimen nopeus
● kuivaus ja sulatus
Takalasin lämmitin Ü 3 32.
Lämpötila
punainen:lämmintäsininen:kylmääLämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Ilman suuntausl:tuulilasiin ja etusivuikkunoihinM:pään korkeudelle säädettävien
tuuletussuulakkeiden kauttaK:jalkatilaan ja tuulilasille
Kaikki yhdistelmät ovat mahdollisia.
Puhaltimen nopeus Säädä ilman virtausta kytkemällä pu‐
hallin haluamallesi nopeudelle.
Kuivaus ja sulatus ● Paina V: puhallin kytkeytyy au‐
tomaattisesti suuremmalle no‐
peudelle, ilma suunnataan tuuli‐
lasille.
● Aseta lämpötila korkeimmilleen. ● Kytke takalasin lämmitin Ü toi‐
mintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.

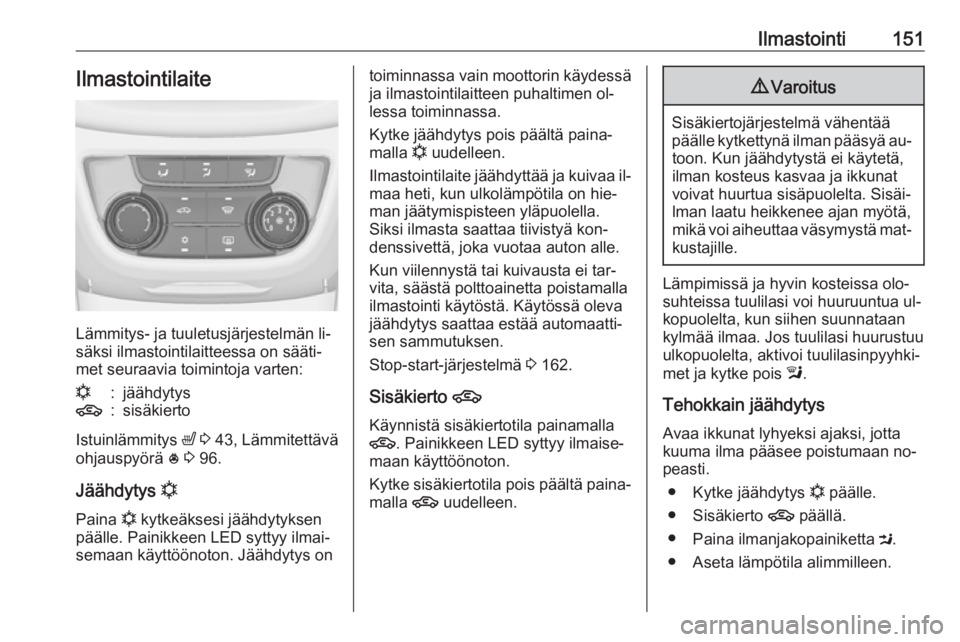

Ilmastointi151Ilmastointilaite
Lämmitys- ja tuuletusjärjestelmän li‐
säksi ilmastointilaitteessa on sääti‐
met seuraavia toimintoja varten:
n:jäähdytys4:sisäkierto
Istuinlämmitys ß 3 43, Lämmitettävä
ohjauspyörä * 3 96.
Jäähdytys n
Paina n kytkeäksesi jäähdytyksen
päälle. Painikkeen LED syttyy ilmai‐
semaan käyttöönoton. Jäähdytys on
toiminnassa vain moottorin käydessä
ja ilmastointilaitteen puhaltimen ol‐
lessa toiminnassa.
Kytke jäähdytys pois päältä paina‐
malla n uudelleen.
Ilmastointilaite jäähdyttää ja kuivaa il‐ maa heti, kun ulkolämpötila on hie‐man jäätymispisteen yläpuolella.
Siksi ilmasta saattaa tiivistyä kon‐
denssivettä, joka vuotaa auton alle.
Kun viilennystä tai kuivausta ei tar‐
vita, säästä polttoainetta poistamalla
ilmastointi käytöstä. Käytössä oleva
jäähdytys saattaa estää automaatti‐
sen sammutuksen.
Stop-start-järjestelmä 3 162.
Sisäkierto 4
Käynnistä sisäkiertotila painamalla
4 . Painikkeen LED syttyy ilmaise‐
maan käyttöönoton.
Kytke sisäkiertotila pois päältä paina‐
malla 4 uudelleen.9Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐ toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat
voivat huurtua sisäpuolelta. Sisäi‐
lman laatu heikkenee ajan myötä,
mikä voi aiheuttaa väsymystä mat‐ kustajille.
Lämpimissä ja hyvin kosteissa olo‐
suhteissa tuulilasi voi huuruuntua ul‐
kopuolelta, kun siihen suunnataan
kylmää ilmaa. Jos tuulilasi huurustuu
ulkopuolelta, aktivoi tuulilasinpyyhki‐
met ja kytke pois l.
Tehokkain jäähdytys
Avaa ikkunat lyhyeksi ajaksi, jotta
kuuma ilma pääsee poistumaan no‐
peasti.
● Kytke jäähdytys n päälle.
● Sisäkierto 4 päällä.
● Paina ilmanjakopainiketta M.
● Aseta lämpötila alimmilleen.

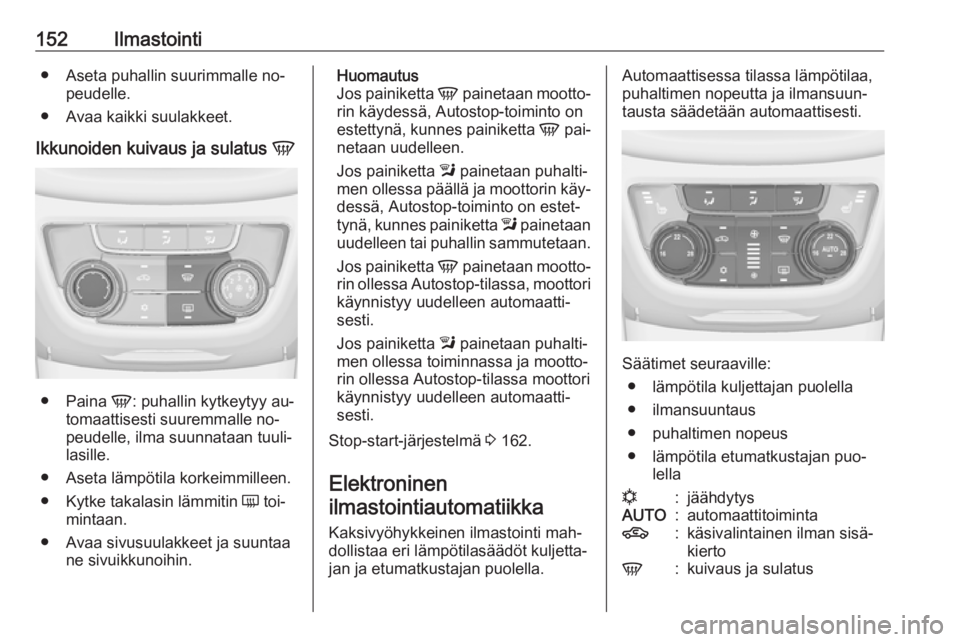

152Ilmastointi● Aseta puhallin suurimmalle no‐peudelle.
● Avaa kaikki suulakkeet.
Ikkunoiden kuivaus ja sulatus V
●
Paina V: puhallin kytkeytyy au‐
tomaattisesti suuremmalle no‐
peudelle, ilma suunnataan tuuli‐
lasille.
● Aseta lämpötila korkeimmilleen. ● Kytke takalasin lämmitin Ü toi‐
mintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V pai‐
netaan uudelleen.
Jos painiketta l painetaan puhalti‐
men ollessa päällä ja moottorin käy‐ dessä, Autostop-toiminto on estet‐
tynä, kunnes painiketta l painetaan
uudelleen tai puhallin sammutetaan.
Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori
käynnistyy uudelleen automaatti‐
sesti.
Jos painiketta l painetaan puhalti‐
men ollessa toiminnassa ja mootto‐ rin ollessa Autostop-tilassa moottori
käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 162.
Elektroninen
ilmastointiautomatiikka
Kaksivyöhykkeinen ilmastointi mah‐
dollistaa eri lämpötilasäädöt kuljetta‐
jan ja etumatkustajan puolella.Automaattisessa tilassa lämpötilaa,
puhaltimen nopeutta ja ilmansuun‐
tausta säädetään automaattisesti.
Säätimet seuraaville:
● lämpötila kuljettajan puolella
● ilmansuuntaus
● puhaltimen nopeus
● lämpötila etumatkustajan puo‐ lella
n:jäähdytysAUTO:automaattitoiminta4:käsivalintainen ilman sisä‐
kiertoV:kuivaus ja sulatus

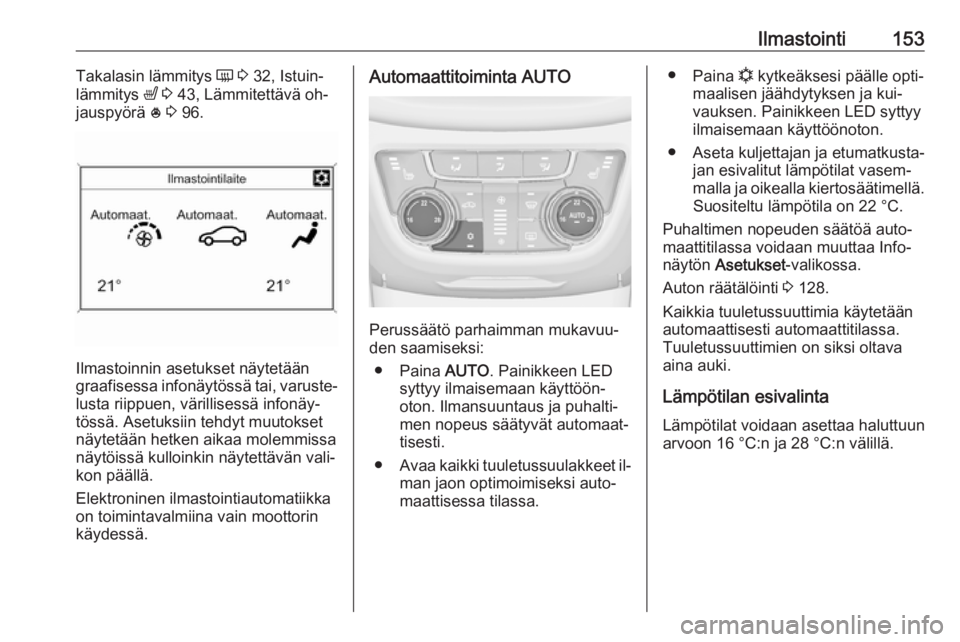

Ilmastointi153Takalasin lämmitys Ü 3 32, Istuin‐
lämmitys ß 3 43, Lämmitettävä oh‐
jauspyörä * 3 96.
Ilmastoinnin asetukset näytetään
graafisessa infonäytössä tai, varuste‐
lusta riippuen, värillisessä infonäy‐
tössä. Asetuksiin tehdyt muutokset
näytetään hetken aikaa molemmissa
näytöissä kulloinkin näytettävän vali‐
kon päällä.
Elektroninen ilmastointiautomatiikka
on toimintavalmiina vain moottorin käydessä.
Automaattitoiminta AUTO
Perussäätö parhaimman mukavuu‐
den saamiseksi:
● Paina AUTO. Painikkeen LED
syttyy ilmaisemaan käyttöön‐
oton. Ilmansuuntaus ja puhalti‐
men nopeus säätyvät automaat‐
tisesti.
● Avaa kaikki tuuletussuulakkeet il‐
man jaon optimoimiseksi auto‐ maattisessa tilassa.
● Paina n kytkeäksesi päälle opti‐
maalisen jäähdytyksen ja kui‐ vauksen. Painikkeen LED syttyy
ilmaisemaan käyttöönoton.
● Aseta kuljettajan ja etumatkusta‐ jan esivalitut lämpötilat vasem‐
malla ja oikealla kiertosäätimellä. Suositeltu lämpötila on 22 °C.
Puhaltimen nopeuden säätöä auto‐ maattitilassa voidaan muuttaa Info‐
näytön Asetukset -valikossa.
Auton räätälöinti 3 128.
Kaikkia tuuletussuuttimia käytetään
automaattisesti automaattitilassa.
Tuuletussuuttimien on siksi oltava
aina auki.
Lämpötilan esivalinta Lämpötilat voidaan asettaa haluttuun
arvoon 16 °C:n ja 28 °C:n välillä.

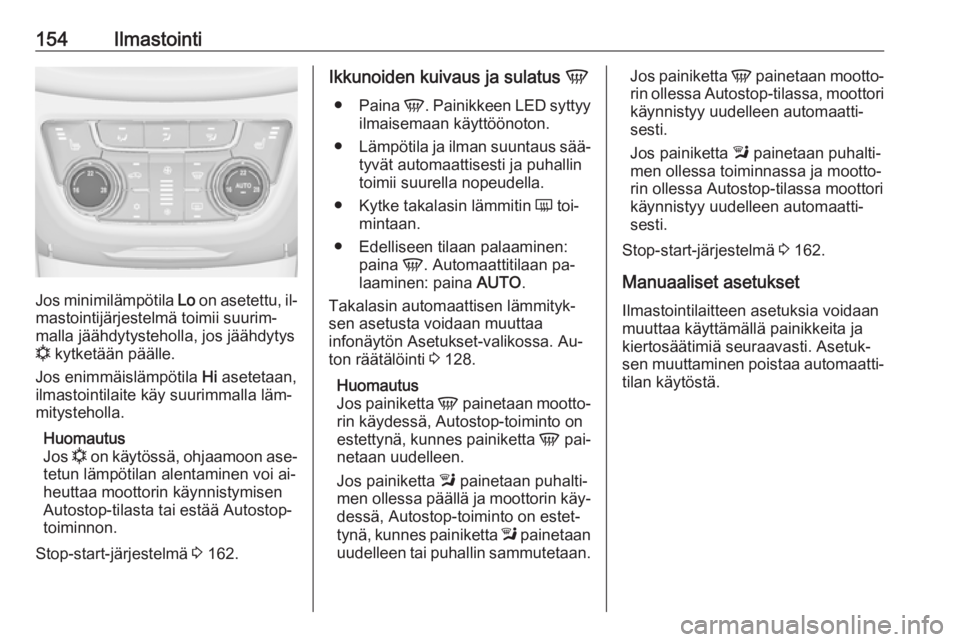

154Ilmastointi
Jos minimilämpötila Lo on asetettu, il‐
mastointijärjestelmä toimii suurim‐
malla jäähdytysteholla, jos jäähdytys
n kytketään päälle.
Jos enimmäislämpötila Hi asetetaan,
ilmastointilaite käy suurimmalla läm‐ mitysteholla.
Huomautus
Jos n on käytössä, ohjaamoon ase‐
tetun lämpötilan alentaminen voi ai‐
heuttaa moottorin käynnistymisen
Autostop-tilasta tai estää Autostop- toiminnon.
Stop-start-järjestelmä 3 162.
Ikkunoiden kuivaus ja sulatus V
● Paina V. Painikkeen LED syttyy
ilmaisemaan käyttöönoton.
● Lämpötila ja ilman suuntaus sää‐
tyvät automaattisesti ja puhallin
toimii suurella nopeudella.
● Kytke takalasin lämmitin Ü toi‐
mintaan.
● Edelliseen tilaan palaaminen: paina V. Automaattitilaan pa‐
laaminen: paina AUTO.
Takalasin automaattisen lämmityk‐
sen asetusta voidaan muuttaa
infonäytön Asetukset-valikossa. Au‐
ton räätälöinti 3 128.
Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V pai‐
netaan uudelleen.
Jos painiketta l painetaan puhalti‐
men ollessa päällä ja moottorin käy‐
dessä, Autostop-toiminto on estet‐
tynä, kunnes painiketta l painetaan
uudelleen tai puhallin sammutetaan.Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaatti‐
sesti.
Jos painiketta l painetaan puhalti‐
men ollessa toiminnassa ja mootto‐
rin ollessa Autostop-tilassa moottori
käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 162.
Manuaaliset asetukset Ilmastointilaitteen asetuksia voidaan
muuttaa käyttämällä painikkeita ja
kiertosäätimiä seuraavasti. Asetuk‐
sen muuttaminen poistaa automaatti‐ tilan käytöstä.

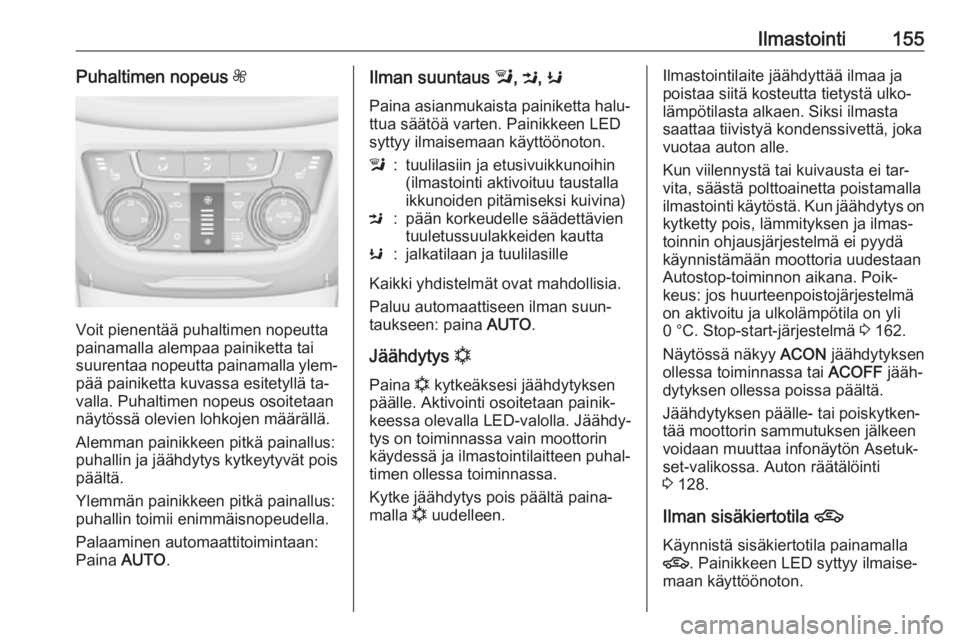

Ilmastointi155Puhaltimen nopeus Z
Voit pienentää puhaltimen nopeutta
painamalla alempaa painiketta tai
suurentaa nopeutta painamalla ylem‐ pää painiketta kuvassa esitetyllä ta‐
valla. Puhaltimen nopeus osoitetaan näytössä olevien lohkojen määrällä.
Alemman painikkeen pitkä painallus:
puhallin ja jäähdytys kytkeytyvät pois
päältä.
Ylemmän painikkeen pitkä painallus:
puhallin toimii enimmäisnopeudella.
Palaaminen automaattitoimintaan:
Paina AUTO.
Ilman suuntaus l, M , K
Paina asianmukaista painiketta halu‐
ttua säätöä varten. Painikkeen LED
syttyy ilmaisemaan käyttöönoton.l:tuulilasiin ja etusivuikkunoihin
(ilmastointi aktivoituu taustalla
ikkunoiden pitämiseksi kuivina)M:pään korkeudelle säädettävien
tuuletussuulakkeiden kauttaK:jalkatilaan ja tuulilasille
Kaikki yhdistelmät ovat mahdollisia.
Paluu automaattiseen ilman suun‐
taukseen: paina AUTO.
Jäähdytys n
Paina n kytkeäksesi jäähdytyksen
päälle. Aktivointi osoitetaan painik‐
keessa olevalla LED-valolla. Jäähdy‐
tys on toiminnassa vain moottorin
käydessä ja ilmastointilaitteen puhal‐
timen ollessa toiminnassa.
Kytke jäähdytys pois päältä paina‐
malla n uudelleen.
Ilmastointilaite jäähdyttää ilmaa ja
poistaa siitä kosteutta tietystä ulko‐
lämpötilasta alkaen. Siksi ilmasta
saattaa tiivistyä kondenssivettä, joka
vuotaa auton alle.
Kun viilennystä tai kuivausta ei tar‐
vita, säästä polttoainetta poistamalla
ilmastointi käytöstä. Kun jäähdytys on
kytketty pois, lämmityksen ja ilmas‐
toinnin ohjausjärjestelmä ei pyydä
käynnistämään moottoria uudestaan
Autostop-toiminnon aikana. Poik‐
keus: jos huurteenpoistojärjestelmä on aktivoitu ja ulkolämpötila on yli
0 °C. Stop-start-järjestelmä 3 162.
Näytössä näkyy ACON jäähdytyksen
ollessa toiminnassa tai ACOFF jääh‐
dytyksen ollessa poissa päältä.
Jäähdytyksen päälle- tai poiskytken‐
tää moottorin sammutuksen jälkeen
voidaan muuttaa infonäytön Asetuk‐
set-valikossa. Auton räätälöinti
3 128.
Ilman sisäkiertotila 4
Käynnistä sisäkiertotila painamalla
4 . Painikkeen LED syttyy ilmaise‐
maan käyttöönoton.

156IlmastointiPoista sisäkiertotila käytöstä paina‐
malla 4.9Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐ toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat
voivat huurtua sisäpuolelta. Sisäi‐
lman laatu heikkenee ajan myötä,
mikä voi aiheuttaa väsymystä mat‐ kustajille.
Lämpimissä ja hyvin kosteissa olo‐
suhteissa tuulilasi voi huuruuntua ul‐
kopuolelta, kun siihen suunnataan
kylmää ilmaa. Jos tuulilasi huurustuu
ulkopuolelta, aktivoi tuulilasinpyyhki‐
met ja kytke pois l.
Perusasetukset
Joitakin asetuksia voidaan muuttaa
infonäytön Asetukset-valikossa. Au‐
ton räätälöinti 3 128.
Lisälämmitin Ilman lämmitinQuickheat on sähkötoiminen lisäil‐manlämmitin, joka lämmittää auton
sisätilat automaattisesti nopeammin.
Tuuletussuulakkeet
Säädettävät
tuuletussuulakkeet
Ainakin yhden tuuletussuulakkeen tu‐
lee olla auki jäähdytyksen ollessa
käytössä.
Avaa tuuletussuulake kääntämällä
säätöpyörä asentoon B. Säädä suu‐
lakkeesta tulevan ilman määrää
kääntämällä säätöpyörää.

Ilmastointi157
Säädä ilman virtaussuunta kallista‐
malla ja kääntämällä suulakkeen lius‐
koja.
Sulje tuuletussuulake kääntämällä
säätöpyörä asentoon 7.
Tuuletussuulakkeet takamatkustajille
ovat vasemmalla ja oikealla puolella
etuistuimien takana.
9 Varoitus
Älä kiinnitä mitään esineitä tuule‐
tussuuttimien liuskoihin. Onnetto‐
muudessa on vaurioiden ja louk‐
kaantumisen vaara.
Kiinteät tuuletussuulakkeet
Lisää tuuletussuulakkeita on tuulila‐
sin ja sivuikkunoiden alapuolella sekä jalkatilassa.

158IlmastointiYlläpitoIlmanotto
Pidä tuulilasin edessä moottoritilassasijaitseva ilmanottoritilä puhtaana.
Poista mahdolliset lehdet, lika tai
lumi.
Matkustamon ilmansuodatin
Matkustamon ilmansuodatin poistaa
tuuletussuuttimista sisään tulevasta
ilmasta pölyn, noen, siitepölyn ja itiöt.
Ilmastointilaitteen
säännöllinen käyttö
Jotta jäähdytyksen moitteeton toi‐
minta taataan, se on kytkettävä kuu‐
kausittain toimintaan muutamaksi mi‐ nuutiksi säätilasta ja vuodenajasta
riippumatta. Jäähdytystä ei voida
käyttää, jos ulkolämpötila on liian al‐
hainen.
Huolto Jäähdytystehon optimoimiseksi il‐
mastointilaite suositellaan tarkistetta‐
vaksi vuosittain, alkaen kolme vuotta
auton ensirekisteröinnin jälkeen, mu‐
kaan lukien:
● toiminta- ja painekoe
● lämmityksen toiminta
● tiiviyskoe
● käyttöhihnojen tarkastus
● lauhduttimen ja höyrystimen ve‐ denpoistoteiden puhdistus
● tehon tarkastus
