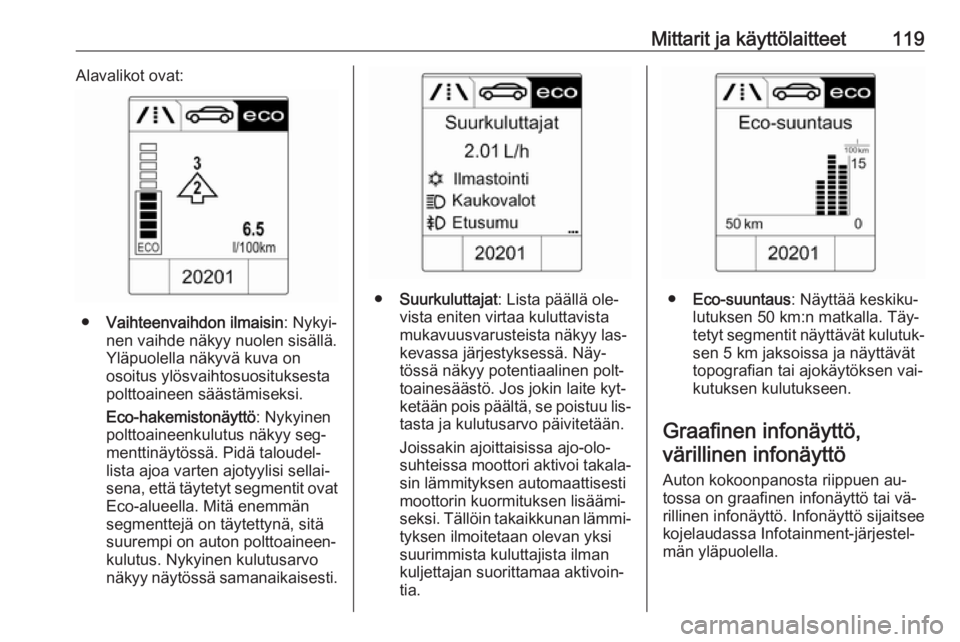

Mittarit ja käyttölaitteet119Alavalikot ovat:
●Vaihteenvaihdon ilmaisin : Nykyi‐
nen vaihde näkyy nuolen sisällä.
Yläpuolella näkyvä kuva on
osoitus ylösvaihtosuosituksesta polttoaineen säästämiseksi.
Eco-hakemistonäyttö : Nykyinen
polttoaineenkulutus näkyy seg‐ menttinäytössä. Pidä taloudel‐
lista ajoa varten ajotyylisi sellai‐
sena, että täytetyt segmentit ovat
Eco-alueella. Mitä enemmän
segmenttejä on täytettynä, sitä
suurempi on auton polttoaineen‐
kulutus. Nykyinen kulutusarvo
näkyy näytössä samanaikaisesti.
● Suurkuluttajat : Lista päällä ole‐
vista eniten virtaa kuluttavista mukavuusvarusteista näkyy las‐
kevassa järjestyksessä. Näy‐
tössä näkyy potentiaalinen polt‐
toainesäästö. Jos jokin laite kyt‐ ketään pois päältä, se poistuu lis‐
tasta ja kulutusarvo päivitetään.
Joissakin ajoittaisissa ajo-olo‐
suhteissa moottori aktivoi takala‐
sin lämmityksen automaattisesti
moottorin kuormituksen lisäämi‐
seksi. Tällöin takaikkunan lämmi‐ tyksen ilmoitetaan olevan yksi
suurimmista kuluttajista ilman
kuljettajan suorittamaa aktivoin‐
tia.● Eco-suuntaus : Näyttää keskiku‐
lutuksen 50 km:n matkalla. Täy‐ tetyt segmentit näyttävät kulutuk‐
sen 5 km jaksoissa ja näyttävät topografian tai ajokäytöksen vai‐
kutuksen kulutukseen.
Graafinen infonäyttö, värillinen infonäyttö
Auton kokoonpanosta riippuen au‐
tossa on graafinen infonäyttö tai vä‐
rillinen infonäyttö. Infonäyttö sijaitsee
kojelaudassa Infotainment-järjestel‐
män yläpuolella.

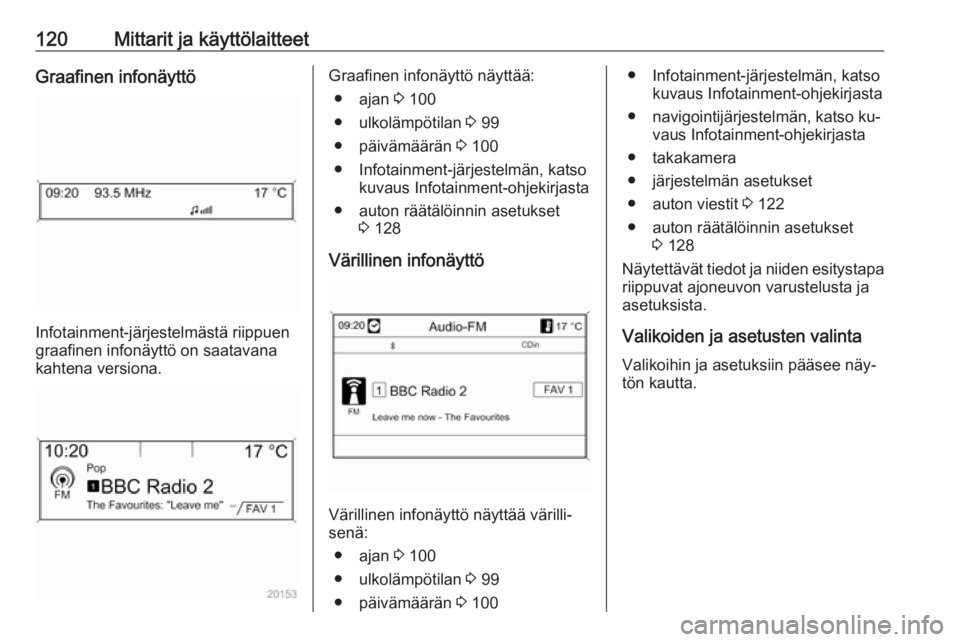

120Mittarit ja käyttölaitteetGraafinen infonäyttö
Infotainment-järjestelmästä riippuen
graafinen infonäyttö on saatavana
kahtena versiona.
Graafinen infonäyttö näyttää:
● ajan 3 100
● ulkolämpötilan 3 99
● päivämäärän 3 100
● Infotainment-järjestelmän, katso kuvaus Infotainment-ohjekirjasta
● auton räätälöinnin asetukset 3 128
Värillinen infonäyttö
Värillinen infonäyttö näyttää värilli‐
senä:
● ajan 3 100
● ulkolämpötilan 3 99
● päivämäärän 3 100
● Infotainment-järjestelmän, katso
kuvaus Infotainment-ohjekirjasta
● navigointijärjestelmän, katso ku‐ vaus Infotainment-ohjekirjasta
● takakamera
● järjestelmän asetukset
● auton viestit 3 122
● auton räätälöinnin asetukset 3 128
Näytettävät tiedot ja niiden esitystapa riippuvat ajoneuvon varustelusta ja
asetuksista.
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee näy‐
tön kautta.

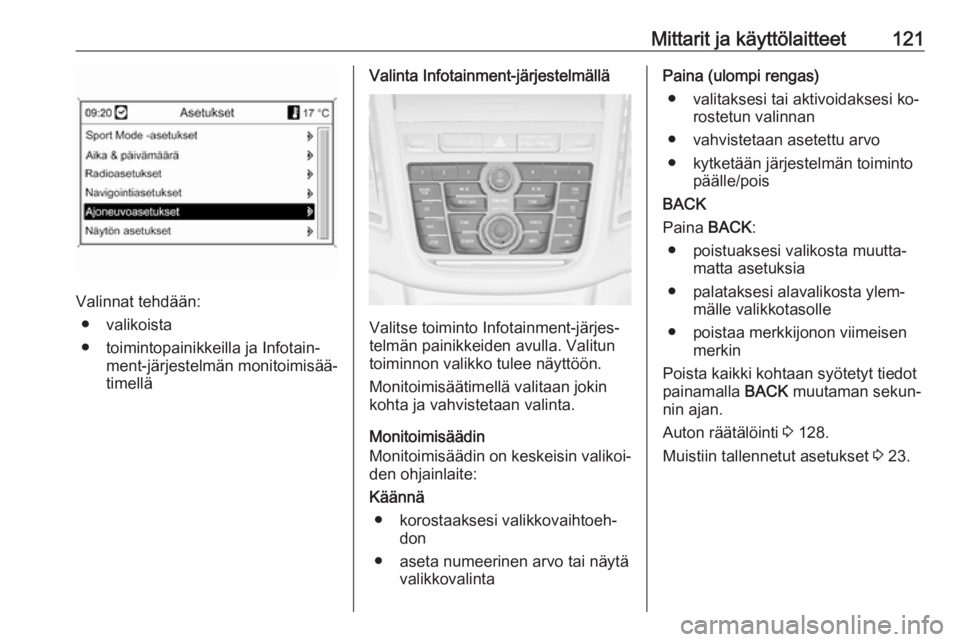

Mittarit ja käyttölaitteet121
Valinnat tehdään:● valikoista
● toimintopainikkeilla ja Infotain‐ ment-järjestelmän monitoimisää‐
timellä
Valinta Infotainment-järjestelmällä
Valitse toiminto Infotainment-järjes‐
telmän painikkeiden avulla. Valitun
toiminnon valikko tulee näyttöön.
Monitoimisäätimellä valitaan jokin
kohta ja vahvistetaan valinta.
Monitoimisäädin
Monitoimisäädin on keskeisin valikoi‐
den ohjainlaite:
Käännä ● korostaaksesi valikkovaihtoeh‐ don
● aseta numeerinen arvo tai näytä valikkovalinta
Paina (ulompi rengas)
● valitaksesi tai aktivoidaksesi ko‐ rostetun valinnan
● vahvistetaan asetettu arvo
● kytketään järjestelmän toiminto päälle/pois
BACK
Paina BACK:
● poistuaksesi valikosta muutta‐ matta asetuksia
● palataksesi alavalikosta ylem‐ mälle valikkotasolle
● poistaa merkkijonon viimeisen merkin
Poista kaikki kohtaan syötetyt tiedot
painamalla BACK muutaman sekun‐
nin ajan.
Auton räätälöinti 3 128.
Muistiin tallennetut asetukset 3 23.

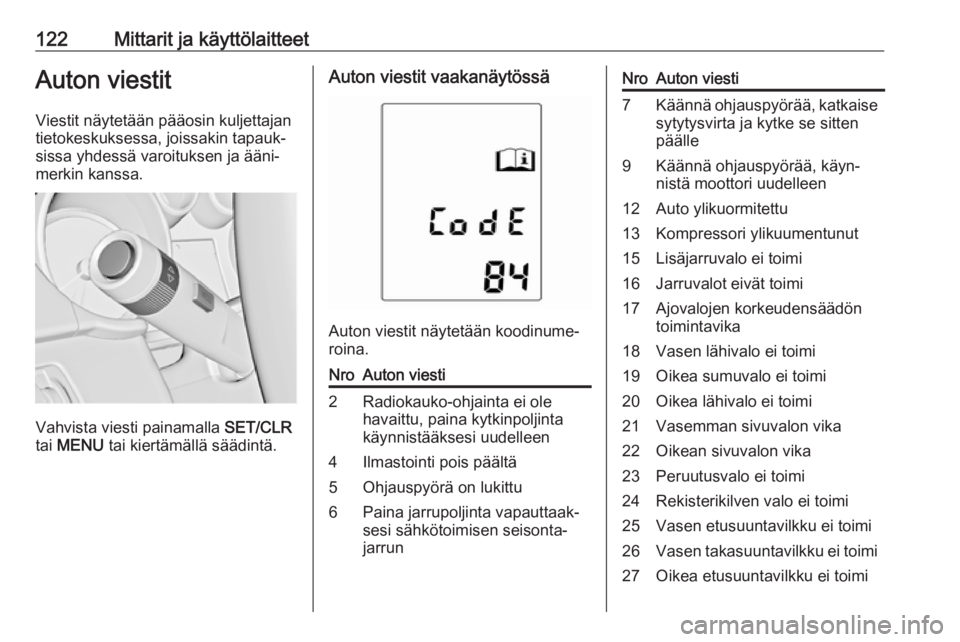

122Mittarit ja käyttölaitteetAuton viestit
Viestit näytetään pääosin kuljettajan
tietokeskuksessa, joissakin tapauk‐
sissa yhdessä varoituksen ja ääni‐
merkin kanssa.
Vahvista viesti painamalla SET/CLR
tai MENU tai kiertämällä säädintä.
Auton viestit vaakanäytössä
Auton viestit näytetään koodinume‐
roina.
NroAuton viesti2Radiokauko-ohjainta ei ole
havaittu, paina kytkinpoljinta
käynnistääksesi uudelleen4Ilmastointi pois päältä5Ohjauspyörä on lukittu6Paina jarrupoljinta vapauttaak‐
sesi sähkötoimisen seisonta‐
jarrunNroAuton viesti7Käännä ohjauspyörää, katkaise
sytytysvirta ja kytke se sitten
päälle9Käännä ohjauspyörää, käyn‐
nistä moottori uudelleen12Auto ylikuormitettu13Kompressori ylikuumentunut15Lisäjarruvalo ei toimi16Jarruvalot eivät toimi17Ajovalojen korkeudensäädön
toimintavika18Vasen lähivalo ei toimi19Oikea sumuvalo ei toimi20Oikea lähivalo ei toimi21Vasemman sivuvalon vika22Oikean sivuvalon vika23Peruutusvalo ei toimi24Rekisterikilven valo ei toimi25Vasen etusuuntavilkku ei toimi26Vasen takasuuntavilkku ei toimi27Oikea etusuuntavilkku ei toimi

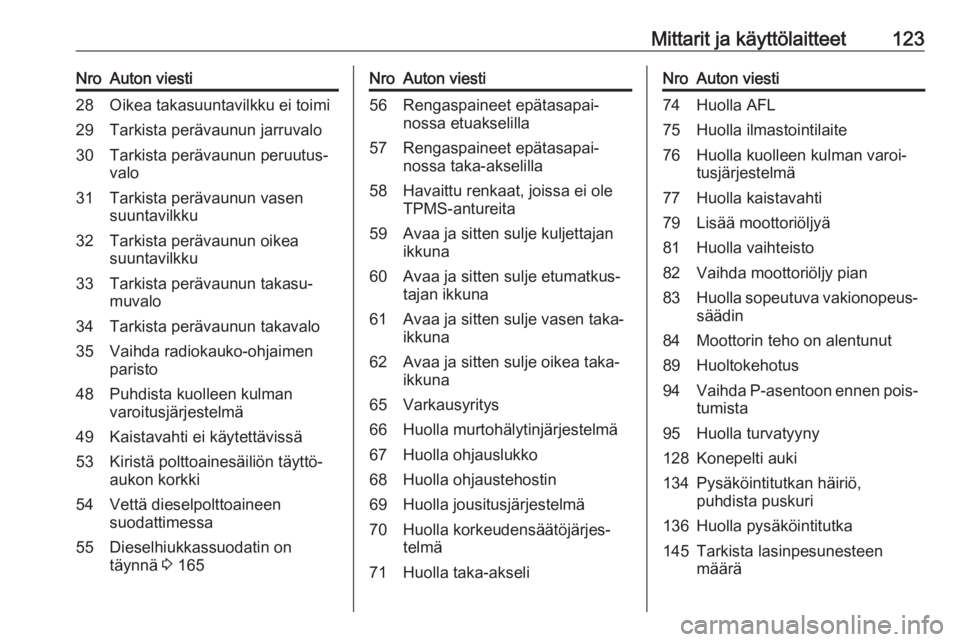

Mittarit ja käyttölaitteet123NroAuton viesti28Oikea takasuuntavilkku ei toimi29Tarkista perävaunun jarruvalo30Tarkista perävaunun peruutus‐
valo31Tarkista perävaunun vasen
suuntavilkku32Tarkista perävaunun oikea
suuntavilkku33Tarkista perävaunun takasu‐
muvalo34Tarkista perävaunun takavalo35Vaihda radiokauko-ohjaimen
paristo48Puhdista kuolleen kulman
varoitusjärjestelmä49Kaistavahti ei käytettävissä53Kiristä polttoainesäiliön täyttö‐
aukon korkki54Vettä dieselpolttoaineen
suodattimessa55Dieselhiukkassuodatin on
täynnä 3 165NroAuton viesti56Rengaspaineet epätasapai‐
nossa etuakselilla57Rengaspaineet epätasapai‐
nossa taka-akselilla58Havaittu renkaat, joissa ei ole
TPMS-antureita59Avaa ja sitten sulje kuljettajan
ikkuna60Avaa ja sitten sulje etumatkus‐
tajan ikkuna61Avaa ja sitten sulje vasen taka‐
ikkuna62Avaa ja sitten sulje oikea taka‐
ikkuna65Varkausyritys66Huolla murtohälytinjärjestelmä67Huolla ohjauslukko68Huolla ohjaustehostin69Huolla jousitusjärjestelmä70Huolla korkeudensäätöjärjes‐
telmä71Huolla taka-akseliNroAuton viesti74Huolla AFL75Huolla ilmastointilaite76Huolla kuolleen kulman varoi‐
tusjärjestelmä77Huolla kaistavahti79Lisää moottoriöljyä81Huolla vaihteisto82Vaihda moottoriöljy pian83Huolla sopeutuva vakionopeus‐
säädin84Moottorin teho on alentunut89Huoltokehotus94Vaihda P-asentoon ennen pois‐ tumista95Huolla turvatyyny128Konepelti auki134Pysäköintitutkan häiriö,
puhdista puskuri136Huolla pysäköintitutka145Tarkista lasinpesunesteen
määrä

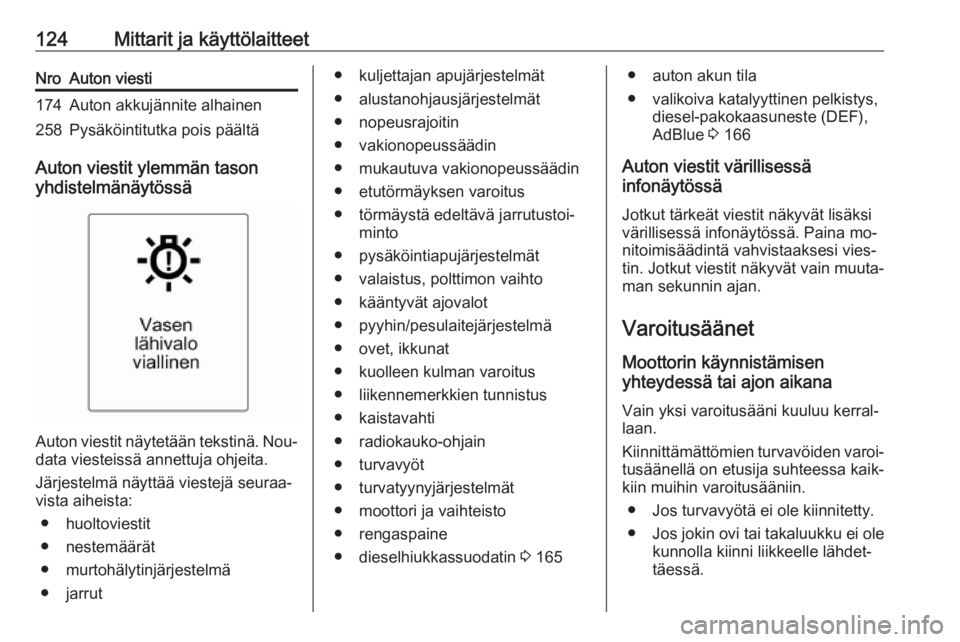

124Mittarit ja käyttölaitteetNroAuton viesti174Auton akkujännite alhainen258Pysäköintitutka pois päältä
Auton viestit ylemmän tason
yhdistelmänäytössä
Auton viestit näytetään tekstinä. Nou‐
data viesteissä annettuja ohjeita.
Järjestelmä näyttää viestejä seuraa‐
vista aiheista:
● huoltoviestit
● nestemäärät
● murtohälytinjärjestelmä
● jarrut
● kuljettajan apujärjestelmät
● alustanohjausjärjestelmät
● nopeusrajoitin
● vakionopeussäädin
● mukautuva vakionopeussäädin
● etutörmäyksen varoitus
● törmäystä edeltävä jarrutustoi‐ minto
● pysäköintiapujärjestelmät
● valaistus, polttimon vaihto
● kääntyvät ajovalot
● pyyhin/pesulaitejärjestelmä
● ovet, ikkunat
● kuolleen kulman varoitus
● liikennemerkkien tunnistus
● kaistavahti
● radiokauko-ohjain
● turvavyöt
● turvatyynyjärjestelmät ● moottori ja vaihteisto
● rengaspaine
● dieselhiukkassuodatin 3 165● auton akun tila
● valikoiva katalyyttinen pelkistys, diesel-pakokaasuneste (DEF),
AdBlue 3 166
Auton viestit värillisessä
infonäytössä
Jotkut tärkeät viestit näkyvät lisäksi
värillisessä infonäytössä. Paina mo‐
nitoimisäädintä vahvistaaksesi vies‐ tin. Jotkut viestit näkyvät vain muuta‐
man sekunnin ajan.
Varoitusäänet
Moottorin käynnistämisen
yhteydessä tai ajon aikana
Vain yksi varoitusääni kuuluu kerral‐
laan.
Kiinnittämättömien turvavöiden varoi‐
tusäänellä on etusija suhteessa kaik‐
kiin muihin varoitusääniin.
● Jos turvavyötä ei ole kiinnitetty.
● Jos jokin ovi tai takaluukku ei ole
kunnolla kiinni liikkeelle lähdet‐
täessä.

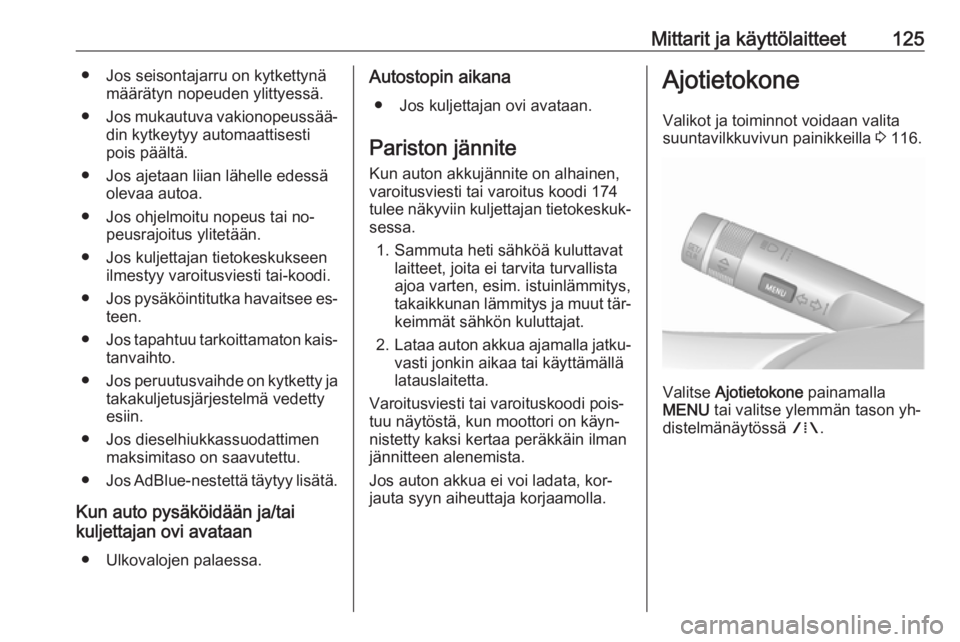

Mittarit ja käyttölaitteet125● Jos seisontajarru on kytkettynämäärätyn nopeuden ylittyessä.
● Jos mukautuva vakionopeussää‐
din kytkeytyy automaattisesti
pois päältä.
● Jos ajetaan liian lähelle edessä olevaa autoa.
● Jos ohjelmoitu nopeus tai no‐ peusrajoitus ylitetään.
● Jos kuljettajan tietokeskukseen ilmestyy varoitusviesti tai-koodi.
● Jos pysäköintitutka havaitsee es‐
teen.
● Jos tapahtuu tarkoittamaton kais‐
tanvaihto.
● Jos peruutusvaihde on kytketty ja
takakuljetusjärjestelmä vedetty
esiin.
● Jos dieselhiukkassuodattimen maksimitaso on saavutettu.
● Jos AdBlue-nestettä täytyy lisätä.
Kun auto pysäköidään ja/tai
kuljettajan ovi avataan
● Ulkovalojen palaessa.Autostopin aikana
● Jos kuljettajan ovi avataan.
Pariston jännite Kun auton akkujännite on alhainen,
varoitusviesti tai varoitus koodi 174
tulee näkyviin kuljettajan tietokeskuk‐ sessa.
1. Sammuta heti sähköä kuluttavat laitteet, joita ei tarvita turvallista
ajoa varten, esim. istuinlämmitys,
takaikkunan lämmitys ja muut tär‐ keimmät sähkön kuluttajat.
2. Lataa auton akkua ajamalla jatku‐
vasti jonkin aikaa tai käyttämällä
latauslaitetta.
Varoitusviesti tai varoituskoodi pois‐
tuu näytöstä, kun moottori on käyn‐
nistetty kaksi kertaa peräkkäin ilman
jännitteen alenemista.
Jos auton akkua ei voi ladata, kor‐
jauta syyn aiheuttaja korjaamolla.Ajotietokone
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla 3 116.
Valitse Ajotietokone painamalla
MENU tai valitse ylemmän tason yh‐
distelmänäytössä W.

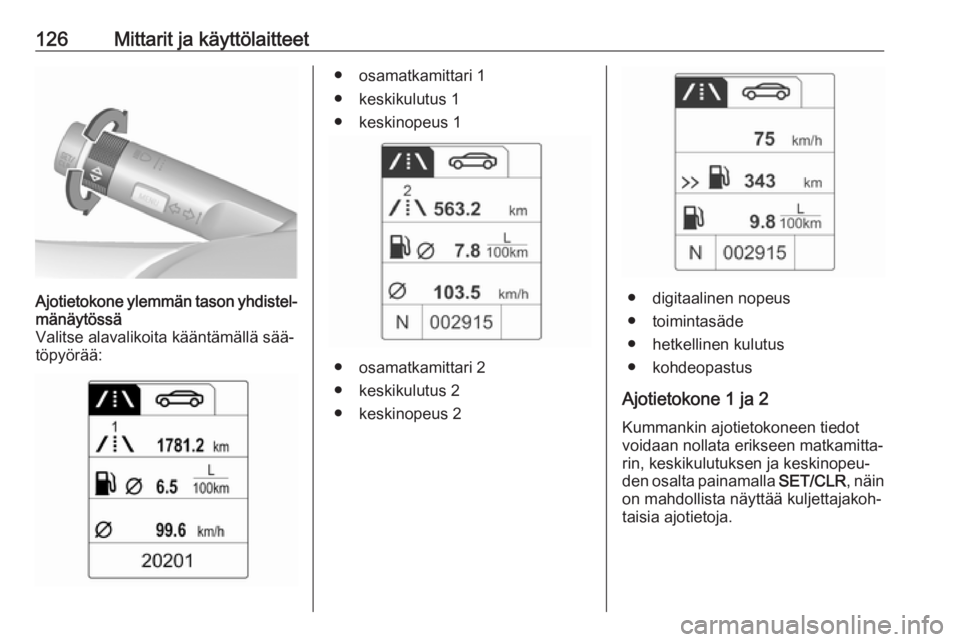

126Mittarit ja käyttölaitteetAjotietokone ylemmän tason yhdistel‐
mänäytössä
Valitse alavalikoita kääntämällä sää‐
töpyörää:● osamatkamittari 1
● keskikulutus 1 ● keskinopeus 1
● osamatkamittari 2
● keskikulutus 2 ● keskinopeus 2
● digitaalinen nopeus
● toimintasäde
● hetkellinen kulutus
● kohdeopastus
Ajotietokone 1 ja 2
Kummankin ajotietokoneen tiedot
voidaan nollata erikseen matkamitta‐
rin, keskikulutuksen ja keskinopeu‐
den osalta painamalla SET/CLR, näin
on mahdollista näyttää kuljettajakoh‐
taisia ajotietoja.

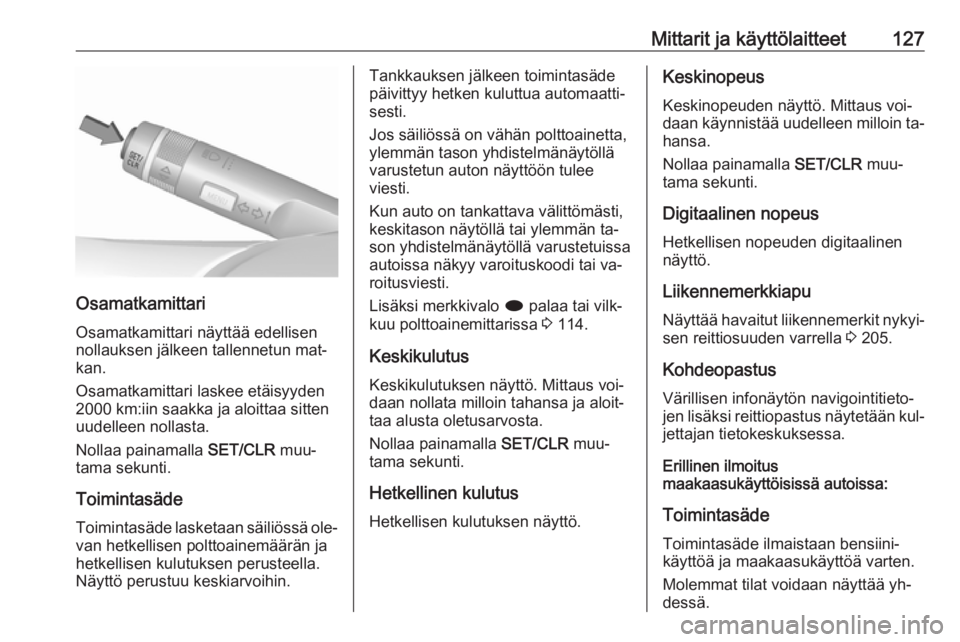

Mittarit ja käyttölaitteet127
Osamatkamittari
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun mat‐
kan.
Osamatkamittari laskee etäisyyden
2000 km:iin saakka ja aloittaa sitten
uudelleen nollasta.
Nollaa painamalla SET/CLR muu‐
tama sekunti.
Toimintasäde
Toimintasäde lasketaan säiliössä ole‐ van hetkellisen polttoainemäärän ja
hetkellisen kulutuksen perusteella.
Näyttö perustuu keskiarvoihin.
Tankkauksen jälkeen toimintasäde
päivittyy hetken kuluttua automaatti‐
sesti.
Jos säiliössä on vähän polttoainetta,
ylemmän tason yhdistelmänäytöllä
varustetun auton näyttöön tulee
viesti.
Kun auto on tankattava välittömästi,
keskitason näytöllä tai ylemmän ta‐
son yhdistelmänäytöllä varustetuissa
autoissa näkyy varoituskoodi tai va‐
roitusviesti.
Lisäksi merkkivalo i palaa tai vilk‐
kuu polttoainemittarissa 3 114.
Keskikulutus Keskikulutuksen näyttö. Mittaus voi‐
daan nollata milloin tahansa ja aloit‐
taa alusta oletusarvosta.
Nollaa painamalla SET/CLR muu‐
tama sekunti.
Hetkellinen kulutus Hetkellisen kulutuksen näyttö.KeskinopeusKeskinopeuden näyttö. Mittaus voi‐
daan käynnistää uudelleen milloin ta‐
hansa.
Nollaa painamalla SET/CLR muu‐
tama sekunti.
Digitaalinen nopeus
Hetkellisen nopeuden digitaalinen
näyttö.
Liikennemerkkiapu Näyttää havaitut liikennemerkit nykyi‐sen reittiosuuden varrella 3 205.
Kohdeopastus Värillisen infonäytön navigointitieto‐
jen lisäksi reittiopastus näytetään kul‐
jettajan tietokeskuksessa.
Erillinen ilmoitus
maakaasukäyttöisissä autoissa:
Toimintasäde
Toimintasäde ilmaistaan bensiini‐
käyttöä ja maakaasukäyttöä varten.
Molemmat tilat voidaan näyttää yh‐
dessä.

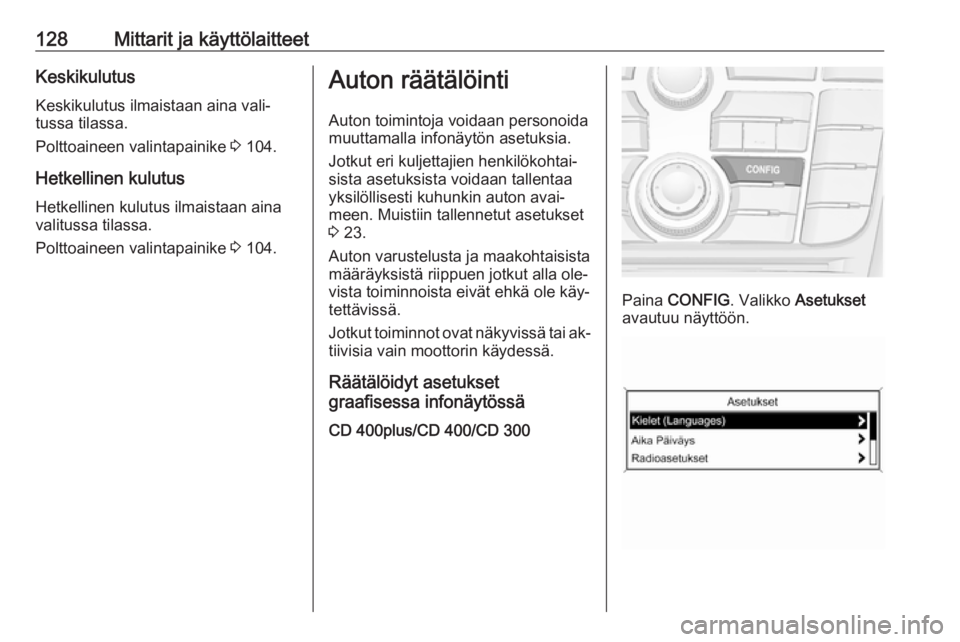

128Mittarit ja käyttölaitteetKeskikulutusKeskikulutus ilmaistaan aina vali‐
tussa tilassa.
Polttoaineen valintapainike 3 104.
Hetkellinen kulutus Hetkellinen kulutus ilmaistaan aina
valitussa tilassa.
Polttoaineen valintapainike 3 104.Auton räätälöinti
Auton toimintoja voidaan personoida
muuttamalla infonäytön asetuksia.
Jotkut eri kuljettajien henkilökohtai‐
sista asetuksista voidaan tallentaa
yksilöllisesti kuhunkin auton avai‐
meen. Muistiin tallennetut asetukset
3 23.
Auton varustelusta ja maakohtaisista määräyksistä riippuen jotkut alla ole‐
vista toiminnoista eivät ehkä ole käy‐
tettävissä.
Jotkut toiminnot ovat näkyvissä tai ak‐ tiivisia vain moottorin käydessä.
Räätälöidyt asetukset
graafisessa infonäytössä
CD 400plus/CD 400/CD 300
Paina CONFIG . Valikko Asetukset
avautuu näyttöön.
