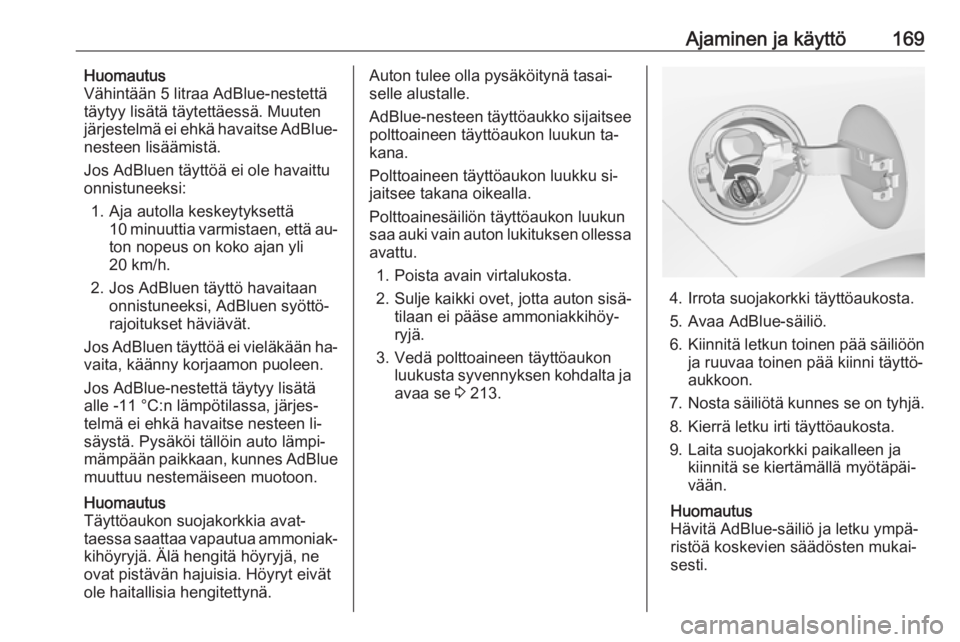

Ajaminen ja käyttö169Huomautus
Vähintään 5 litraa AdBlue-nestettä
täytyy lisätä täytettäessä. Muuten järjestelmä ei ehkä havaitse AdBlue-
nesteen lisäämistä.
Jos AdBluen täyttöä ei ole havaittu
onnistuneeksi:
1. Aja autolla keskeytyksettä 10 minuuttia varmistaen, että au‐ton nopeus on koko ajan yli
20 km/h.
2. Jos AdBluen täyttö havaitaan onnistuneeksi, AdBluen syöttö‐
rajoitukset häviävät.
Jos AdBluen täyttöä ei vieläkään ha‐ vaita, käänny korjaamon puoleen.
Jos AdBlue-nestettä täytyy lisätä alle -11 °C:n lämpötilassa, järjes‐
telmä ei ehkä havaitse nesteen li‐
säystä. Pysäköi tällöin auto lämpi‐
mämpään paikkaan, kunnes AdBlue
muuttuu nestemäiseen muotoon.
Huomautus
Täyttöaukon suojakorkkia avat‐
taessa saattaa vapautua ammoniak‐ kihöyryjä. Älä hengitä höyryjä, neovat pistävän hajuisia. Höyryt eivät
ole haitallisia hengitettynä.Auton tulee olla pysäköitynä tasai‐
selle alustalle.
AdBlue-nesteen täyttöaukko sijaitsee
polttoaineen täyttöaukon luukun ta‐
kana.
Polttoaineen täyttöaukon luukku si‐ jaitsee takana oikealla.
Polttoainesäiliön täyttöaukon luukun
saa auki vain auton lukituksen ollessa
avattu.
1. Poista avain virtalukosta.
2. Sulje kaikki ovet, jotta auton sisä‐ tilaan ei pääse ammoniakkihöy‐
ryjä.
3. Vedä polttoaineen täyttöaukon luukusta syvennyksen kohdalta jaavaa se 3 213.
4. Irrota suojakorkki täyttöaukosta.
5. Avaa AdBlue-säiliö.
6. Kiinnitä letkun toinen pää säiliöön
ja ruuvaa toinen pää kiinni täyttö‐
aukkoon.
7. Nosta säiliötä kunnes se on tyhjä.
8. Kierrä letku irti täyttöaukosta.
9. Laita suojakorkki paikalleen ja kiinnitä se kiertämällä myötäpäi‐
vään.
Huomautus
Hävitä AdBlue-säiliö ja letku ympä‐
ristöä koskevien säädösten mukai‐
sesti.

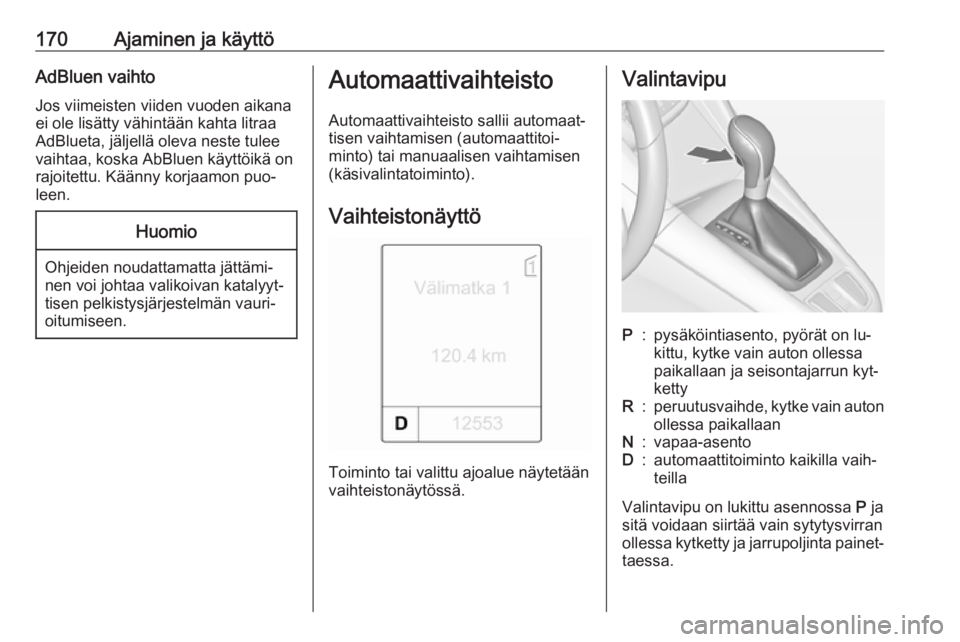

170Ajaminen ja käyttöAdBluen vaihtoJos viimeisten viiden vuoden aikana
ei ole lisätty vähintään kahta litraa AdBlueta, jäljellä oleva neste tuleevaihtaa, koska AbBluen käyttöikä on
rajoitettu. Käänny korjaamon puo‐
leen.Huomio
Ohjeiden noudattamatta jättämi‐
nen voi johtaa valikoivan katalyyt‐
tisen pelkistysjärjestelmän vauri‐
oitumiseen.
Automaattivaihteisto
Automaattivaihteisto sallii automaat‐
tisen vaihtamisen (automaattitoi‐
minto) tai manuaalisen vaihtamisen
(käsivalintatoiminto).
Vaihteistonäyttö
Toiminto tai valittu ajoalue näytetään
vaihteistonäytössä.
ValintavipuP:pysäköintiasento, pyörät on lu‐
kittu, kytke vain auton ollessa
paikallaan ja seisontajarrun kyt‐
kettyR:peruutusvaihde, kytke vain auton ollessa paikallaanN:vapaa-asentoD:automaattitoiminto kaikilla vaih‐
teilla
Valintavipu on lukittu asennossa P ja
sitä voidaan siirtää vain sytytysvirran
ollessa kytketty ja jarrupoljinta painet‐
taessa.

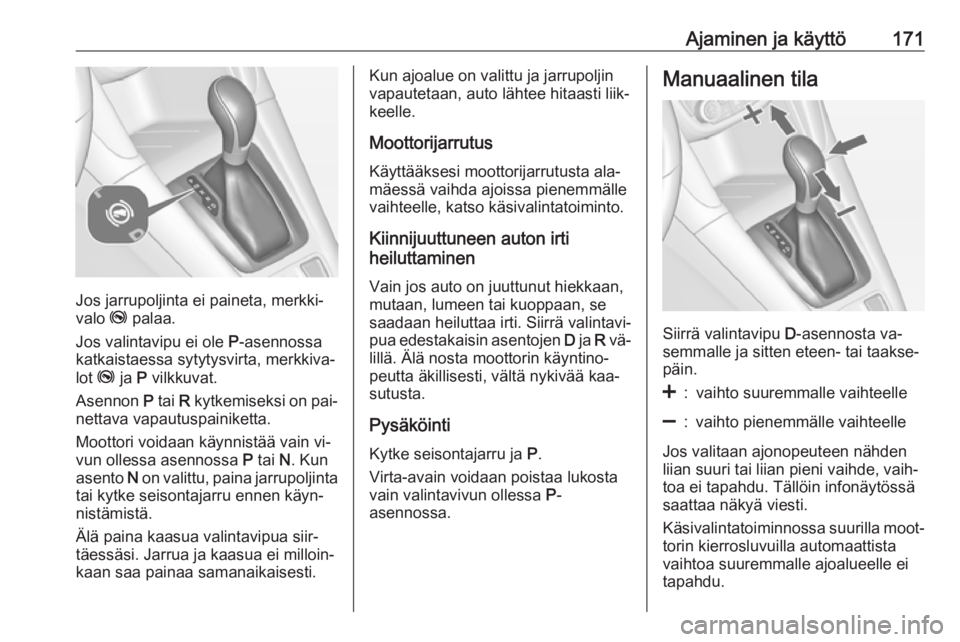

Ajaminen ja käyttö171
Jos jarrupoljinta ei paineta, merkki‐
valo j palaa.
Jos valintavipu ei ole P-asennossa
katkaistaessa sytytysvirta, merkkiva‐
lot j ja P vilkkuvat.
Asennon P tai R kytkemiseksi on pai‐
nettava vapautuspainiketta.
Moottori voidaan käynnistää vain vi‐
vun ollessa asennossa P tai N. Kun
asento N on valittu, paina jarrupoljinta
tai kytke seisontajarru ennen käyn‐
nistämistä.
Älä paina kaasua valintavipua siir‐
täessäsi. Jarrua ja kaasua ei milloin‐
kaan saa painaa samanaikaisesti.
Kun ajoalue on valittu ja jarrupoljin
vapautetaan, auto lähtee hitaasti liik‐
keelle.
Moottorijarrutus
Käyttääksesi moottorijarrutusta ala‐
mäessä vaihda ajoissa pienemmälle
vaihteelle, katso käsivalintatoiminto.
Kiinnijuuttuneen auton irti
heiluttaminen
Vain jos auto on juuttunut hiekkaan,
mutaan, lumeen tai kuoppaan, se saadaan heiluttaa irti. Siirrä valintavi‐
pua edestakaisin asentojen D ja R vä‐
lillä. Älä nosta moottorin käyntino‐
peutta äkillisesti, vältä nykivää kaa‐
sutusta.
Pysäköinti
Kytke seisontajarru ja P.
Virta-avain voidaan poistaa lukosta vain valintavivun ollessa P-
asennossa.Manuaalinen tila
Siirrä valintavipu D-asennosta va‐
semmalle ja sitten eteen- tai taakse‐
päin.
<:vaihto suuremmalle vaihteelle]:vaihto pienemmälle vaihteelle
Jos valitaan ajonopeuteen nähden
liian suuri tai liian pieni vaihde, vaih‐
toa ei tapahdu. Tällöin infonäytössä
saattaa näkyä viesti.
Käsivalintatoiminnossa suurilla moot‐ torin kierrosluvuilla automaattista
vaihtoa suuremmalle ajoalueelle ei
tapahdu.

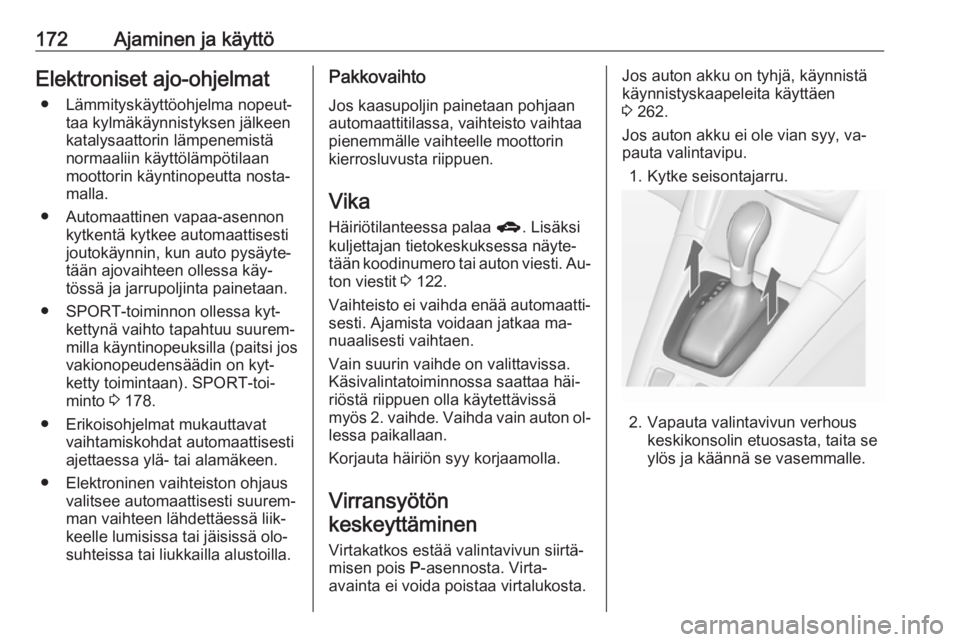

172Ajaminen ja käyttöElektroniset ajo-ohjelmat● Lämmityskäyttöohjelma nopeut‐ taa kylmäkäynnistyksen jälkeen
katalysaattorin lämpenemistä
normaaliin käyttölämpötilaan
moottorin käyntinopeutta nosta‐
malla.
● Automaattinen vapaa-asennon kytkentä kytkee automaattisesti
joutokäynnin, kun auto pysäyte‐
tään ajovaihteen ollessa käy‐
tössä ja jarrupoljinta painetaan.
● SPORT-toiminnon ollessa kyt‐ kettynä vaihto tapahtuu suurem‐
milla käyntinopeuksilla (paitsi jos
vakionopeudensäädin on kyt‐
ketty toimintaan). SPORT-toi‐
minto 3 178.
● Erikoisohjelmat mukauttavat vaihtamiskohdat automaattisesti
ajettaessa ylä- tai alamäkeen.
● Elektroninen vaihteiston ohjaus valitsee automaattisesti suurem‐
man vaihteen lähdettäessä liik‐
keelle lumisissa tai jäisissä olo‐
suhteissa tai liukkailla alustoilla.Pakkovaihto
Jos kaasupoljin painetaan pohjaan
automaattitilassa, vaihteisto vaihtaa
pienemmälle vaihteelle moottorin
kierrosluvusta riippuen.
Vika Häiriötilanteessa palaa g. Lisäksi
kuljettajan tietokeskuksessa näyte‐ tään koodinumero tai auton viesti. Au‐ ton viestit 3 122.
Vaihteisto ei vaihda enää automaatti‐
sesti. Ajamista voidaan jatkaa ma‐
nuaalisesti vaihtaen.
Vain suurin vaihde on valittavissa.
Käsivalintatoiminnossa saattaa häi‐
riöstä riippuen olla käytettävissä
myös 2. vaihde. Vaihda vain auton ol‐ lessa paikallaan.
Korjauta häiriön syy korjaamolla.
Virransyötön keskeyttäminen
Virtakatkos estää valintavivun siirtä‐misen pois P-asennosta. Virta-
avainta ei voida poistaa virtalukosta.Jos auton akku on tyhjä, käynnistä
käynnistyskaapeleita käyttäen
3 262.
Jos auton akku ei ole vian syy, va‐
pauta valintavipu.
1. Kytke seisontajarru.
2. Vapauta valintavivun verhous keskikonsolin etuosasta, taita se
ylös ja käännä se vasemmalle.

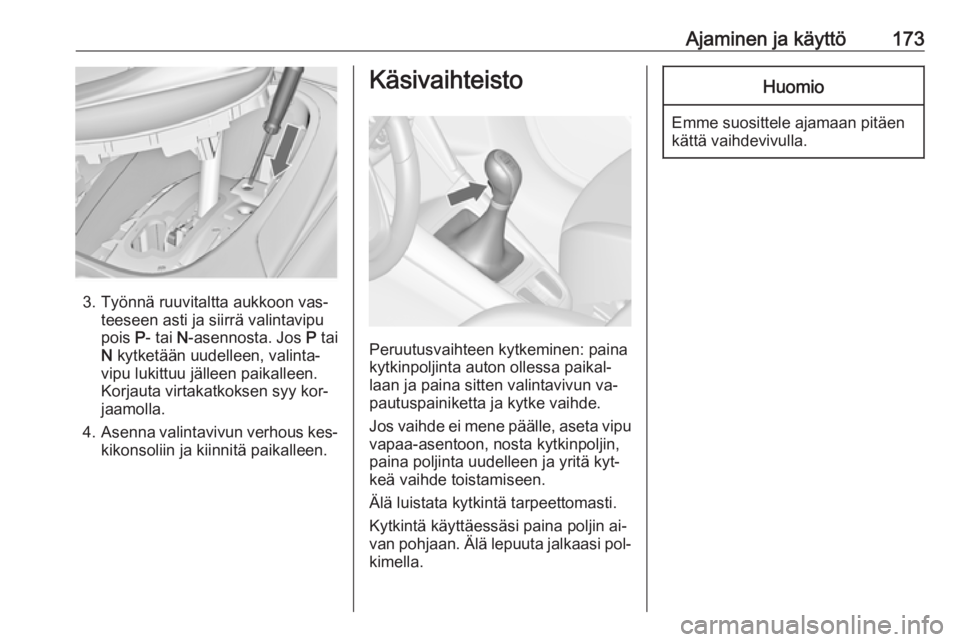

Ajaminen ja käyttö173
3. Työnnä ruuvitaltta aukkoon vas‐teeseen asti ja siirrä valintavipu
pois P- tai N-asennosta. Jos P tai
N kytketään uudelleen, valinta‐
vipu lukittuu jälleen paikalleen.
Korjauta virtakatkoksen syy kor‐
jaamolla.
4. Asenna valintavivun verhous kes‐
kikonsoliin ja kiinnitä paikalleen.
Käsivaihteisto
Peruutusvaihteen kytkeminen: paina
kytkinpoljinta auton ollessa paikal‐
laan ja paina sitten valintavivun va‐
pautuspainiketta ja kytke vaihde.
Jos vaihde ei mene päälle, aseta vipu
vapaa-asentoon, nosta kytkinpoljin,
paina poljinta uudelleen ja yritä kyt‐
keä vaihde toistamiseen.
Älä luistata kytkintä tarpeettomasti.
Kytkintä käyttäessäsi paina poljin ai‐
van pohjaan. Älä lepuuta jalkaasi pol‐ kimella.
Huomio
Emme suosittele ajamaan pitäen
kättä vaihdevivulla.

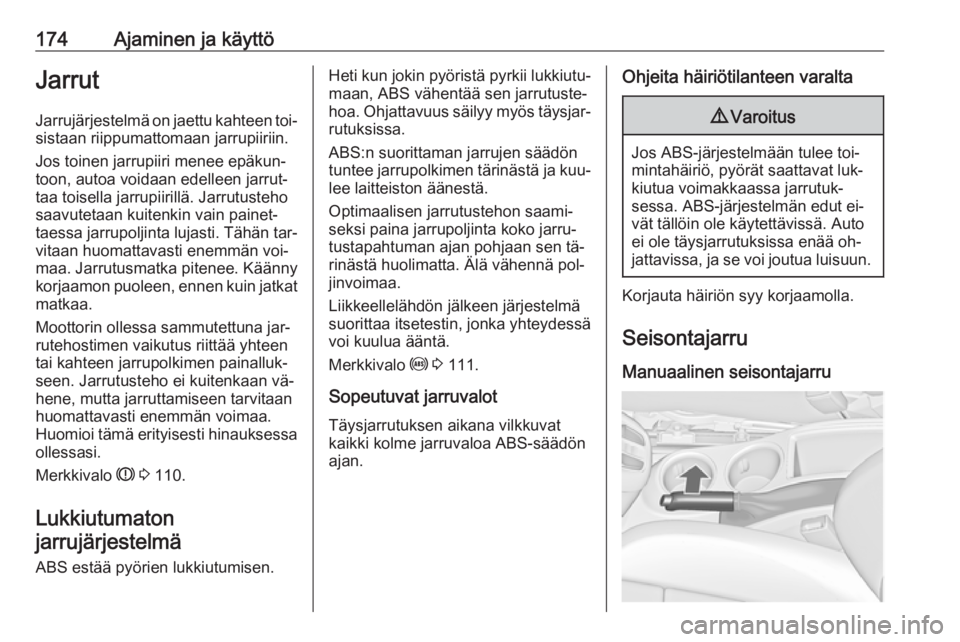

174Ajaminen ja käyttöJarrut
Jarrujärjestelmä on jaettu kahteen toi‐
sistaan riippumattomaan jarrupiiriin.
Jos toinen jarrupiiri menee epäkun‐
toon, autoa voidaan edelleen jarrut‐
taa toisella jarrupiirillä. Jarrutusteho
saavutetaan kuitenkin vain painet‐
taessa jarrupoljinta lujasti. Tähän tar‐
vitaan huomattavasti enemmän voi‐
maa. Jarrutusmatka pitenee. Käänny
korjaamon puoleen, ennen kuin jatkat
matkaa.
Moottorin ollessa sammutettuna jar‐
rutehostimen vaikutus riittää yhteen tai kahteen jarrupolkimen painalluk‐
seen. Jarrutusteho ei kuitenkaan vä‐
hene, mutta jarruttamiseen tarvitaan
huomattavasti enemmän voimaa.
Huomioi tämä erityisesti hinauksessa ollessasi.
Merkkivalo R 3 110.
Lukkiutumaton
jarrujärjestelmä
ABS estää pyörien lukkiutumisen.Heti kun jokin pyöristä pyrkii lukkiutu‐
maan, ABS vähentää sen jarrutuste‐
hoa. Ohjattavuus säilyy myös täysjar‐
rutuksissa.
ABS:n suorittaman jarrujen säädön tuntee jarrupolkimen tärinästä ja kuu‐
lee laitteiston äänestä.
Optimaalisen jarrutustehon saami‐
seksi paina jarrupoljinta koko jarru‐
tustapahtuman ajan pohjaan sen tä‐
rinästä huolimatta. Älä vähennä pol‐
jinvoimaa.
Liikkeellelähdön jälkeen järjestelmä
suorittaa itsetestin, jonka yhteydessä
voi kuulua ääntä.
Merkkivalo u 3 111.
Sopeutuvat jarruvalot
Täysjarrutuksen aikana vilkkuvat
kaikki kolme jarruvaloa ABS-säädön
ajan.Ohjeita häiriötilanteen varalta9 Varoitus
Jos ABS-järjestelmään tulee toi‐
mintahäiriö, pyörät saattavat luk‐
kiutua voimakkaassa jarrutuk‐
sessa. ABS-järjestelmän edut ei‐
vät tällöin ole käytettävissä. Auto
ei ole täysjarrutuksissa enää oh‐
jattavissa, ja se voi joutua luisuun.
Korjauta häiriön syy korjaamolla.
Seisontajarru Manuaalinen seisontajarru

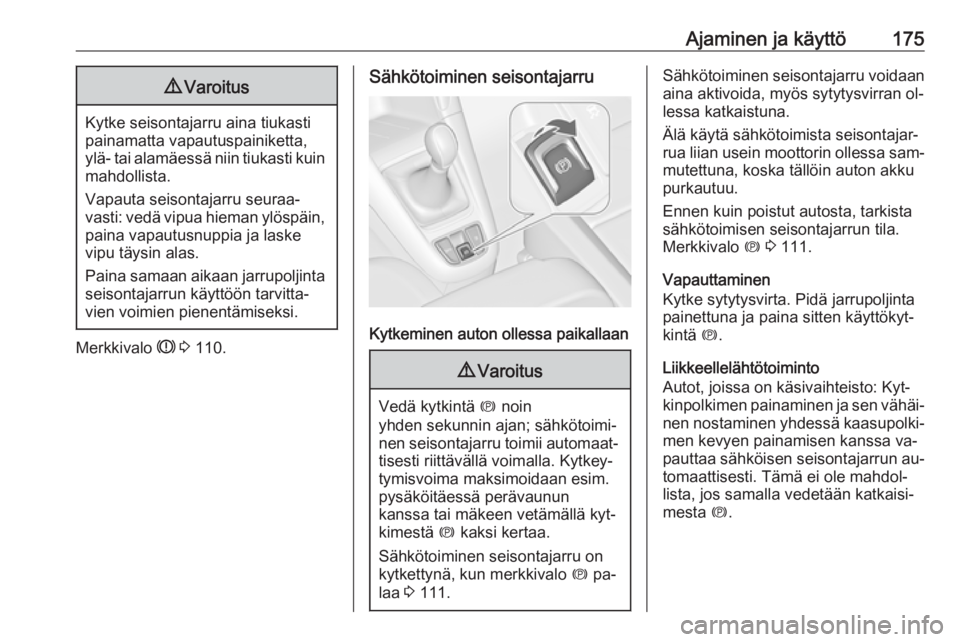

Ajaminen ja käyttö1759Varoitus
Kytke seisontajarru aina tiukasti
painamatta vapautuspainiketta,
ylä- tai alamäessä niin tiukasti kuin mahdollista.
Vapauta seisontajarru seuraa‐
vasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske
vipu täysin alas.
Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvitta‐
vien voimien pienentämiseksi.
Merkkivalo R 3 110.
Sähkötoiminen seisontajarru
Kytkeminen auton ollessa paikallaan
9 Varoitus
Vedä kytkintä m noin
yhden sekunnin ajan; sähkötoimi‐
nen seisontajarru toimii automaat‐ tisesti riittävällä voimalla. Kytkey‐
tymisvoima maksimoidaan esim.
pysäköitäessä perävaunun
kanssa tai mäkeen vetämällä kyt‐
kimestä m kaksi kertaa.
Sähkötoiminen seisontajarru on
kytkettynä, kun merkkivalo m pa‐
laa 3 111.
Sähkötoiminen seisontajarru voidaan
aina aktivoida, myös sytytysvirran ol‐
lessa katkaistuna.
Älä käytä sähkötoimista seisontajar‐
rua liian usein moottorin ollessa sam‐
mutettuna, koska tällöin auton akku
purkautuu.
Ennen kuin poistut autosta, tarkista
sähkötoimisen seisontajarrun tila.
Merkkivalo m 3 111.
Vapauttaminen
Kytke sytytysvirta. Pidä jarrupoljinta
painettuna ja paina sitten käyttökyt‐
kintä m.
Liikkeellelähtötoiminto
Autot, joissa on käsivaihteisto: Kyt‐
kinpolkimen painaminen ja sen vähäi‐ nen nostaminen yhdessä kaasupolki‐
men kevyen painamisen kanssa va‐
pauttaa sähköisen seisontajarrun au‐ tomaattisesti. Tämä ei ole mahdol‐
lista, jos samalla vedetään katkaisi‐
mesta m.

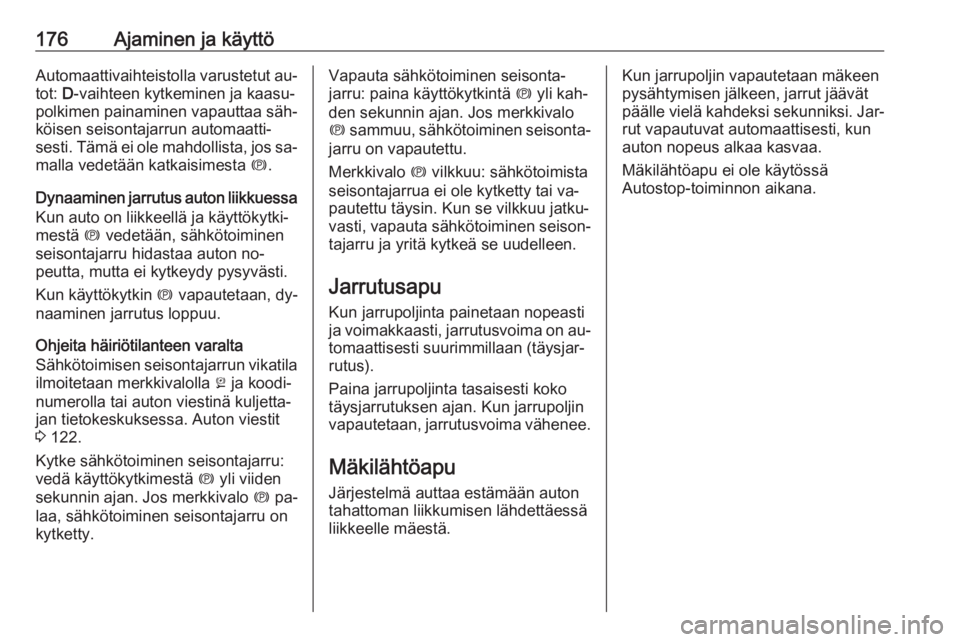

176Ajaminen ja käyttöAutomaattivaihteistolla varustetut au‐tot: D-vaihteen kytkeminen ja kaasu‐
polkimen painaminen vapauttaa säh‐
köisen seisontajarrun automaatti‐
sesti. Tämä ei ole mahdollista, jos sa‐
malla vedetään katkaisimesta m.
Dynaaminen jarrutus auton liikkuessa Kun auto on liikkeellä ja käyttökytki‐
mestä m vedetään, sähkötoiminen
seisontajarru hidastaa auton no‐
peutta, mutta ei kytkeydy pysyvästi.
Kun käyttökytkin m vapautetaan, dy‐
naaminen jarrutus loppuu.
Ohjeita häiriötilanteen varalta
Sähkötoimisen seisontajarrun vikatila ilmoitetaan merkkivalolla j ja koodi‐
numerolla tai auton viestinä kuljetta‐ jan tietokeskuksessa. Auton viestit
3 122.
Kytke sähkötoiminen seisontajarru:
vedä käyttökytkimestä m yli viiden
sekunnin ajan. Jos merkkivalo m pa‐
laa, sähkötoiminen seisontajarru on kytketty.Vapauta sähkötoiminen seisonta‐
jarru: paina käyttökytkintä m yli kah‐
den sekunnin ajan. Jos merkkivalo
m sammuu, sähkötoiminen seisonta‐
jarru on vapautettu.
Merkkivalo m vilkkuu: sähkötoimista
seisontajarrua ei ole kytketty tai va‐
pautettu täysin. Kun se vilkkuu jatku‐
vasti, vapauta sähkötoiminen seison‐
tajarru ja yritä kytkeä se uudelleen.
Jarrutusapu
Kun jarrupoljinta painetaan nopeasti
ja voimakkaasti, jarrutusvoima on au‐ tomaattisesti suurimmillaan (täysjar‐
rutus).
Paina jarrupoljinta tasaisesti koko
täysjarrutuksen ajan. Kun jarrupoljin
vapautetaan, jarrutusvoima vähenee.
Mäkilähtöapu
Järjestelmä auttaa estämään auton
tahattoman liikkumisen lähdettäessä
liikkeelle mäestä.Kun jarrupoljin vapautetaan mäkeen pysähtymisen jälkeen, jarrut jäävät
päälle vielä kahdeksi sekunniksi. Jar‐
rut vapautuvat automaattisesti, kun
auton nopeus alkaa kasvaa.
Mäkilähtöapu ei ole käytössä
Autostop-toiminnon aikana.

Ajaminen ja käyttö177Alustanohjausjärjestel‐mät
Luistonestojärjestelmä
Luistonestojärjestelmä (Traction
Control system, TC) on osa elektro‐
nista ajonvakautusjärjestelmää.
TC parantaa tarvittaessa ajovakautta
tienpinnan tyypistä tai renkaiden pi‐
dosta riippumatta estämällä vetävien pyörien luistamisen.
Heti kun vetävät pyörät alkavat luis‐
taa, moottorin tehoa alennetaan ja
eniten luistavaa pyörää jarrutetaan
erikseen. Tämä parantaa auton ajo‐
vakavuutta huomattavasti myös liuk‐
kaalla tienpinnalla.
TC on toiminnassa heti merkkivalon b sammuttua.
Kun TC on aktiivinen, b vilkkuu.9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 112.
Poiskytkentä
TC voidaan kytkeä pois toiminnasta,
kun vetopyörien on voitava luistaa:
paina b lyhyesti.
Merkkivalo k palaa.
TC aktivoidaan uudelleen painamalla
uudelleen b.
TC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Elektroninen ajonvakautus‐ järjestelmä
Elektroninen ajonvakautusjärjes‐
telmä (ESC) parantaa ajovakavuutta
tarvittaessa tieolosuhteista ja renkai‐
den pidosta riippumatta. Se estää
myös vetävien pyörien luistamisen.
Havaittaessa auton poikkeavan kul‐
jettajan haluamasta suunnasta (ali-
tai yliohjautuminen) moottorin tehoa
alennetaan ja pyöriä jarrutetaan erik‐
seen. Tämä parantaa auton ajovaka‐
vuutta huomattavasti myös liukkaalla
tienpinnalla.
ESC on toiminnassa heti merkkivalon
b sammuttua.
Kun ESC on aktiivinen, b vilkkuu.

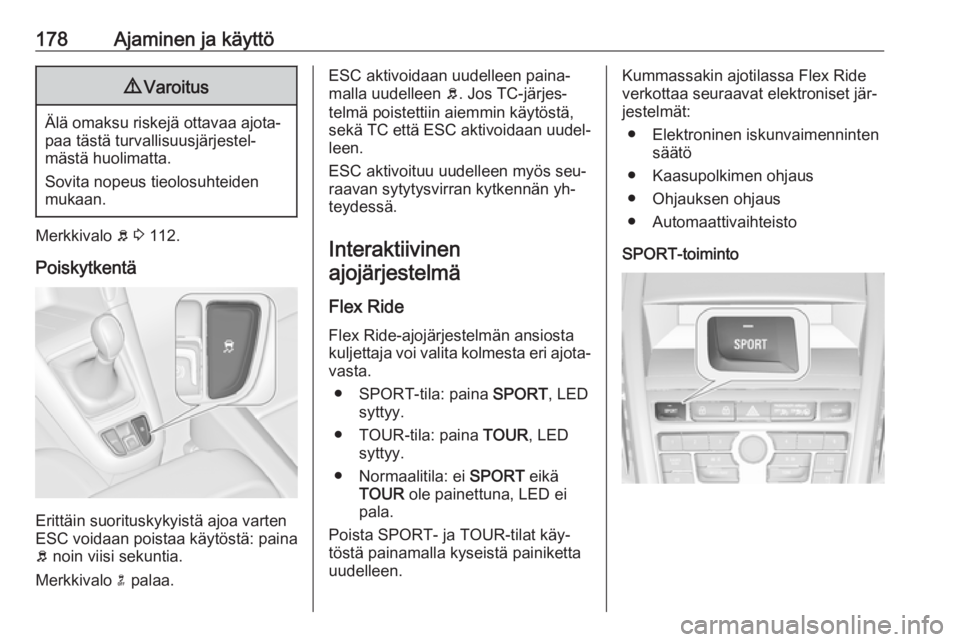

178Ajaminen ja käyttö9Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 112.
Poiskytkentä
Erittäin suorituskykyistä ajoa varten
ESC voidaan poistaa käytöstä: paina b noin viisi sekuntia.
Merkkivalo n palaa.
ESC aktivoidaan uudelleen paina‐
malla uudelleen b. Jos TC-järjes‐
telmä poistettiin aiemmin käytöstä,
sekä TC että ESC aktivoidaan uudel‐ leen.
ESC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Interaktiivinen
ajojärjestelmä
Flex Ride Flex Ride-ajojärjestelmän ansiosta
kuljettaja voi valita kolmesta eri ajota‐
vasta.
● SPORT-tila: paina SPORT, LED
syttyy.
● TOUR-tila: paina TOUR, LED
syttyy.
● Normaalitila: ei SPORT eikä
TOUR ole painettuna, LED ei
pala.
Poista SPORT- ja TOUR-tilat käy‐
töstä painamalla kyseistä painiketta uudelleen.Kummassakin ajotilassa Flex Ride
verkottaa seuraavat elektroniset jär‐
jestelmät:
● Elektroninen iskunvaimenninten säätö
● Kaasupolkimen ohjaus ● Ohjauksen ohjaus
● Automaattivaihteisto
SPORT-toiminto
