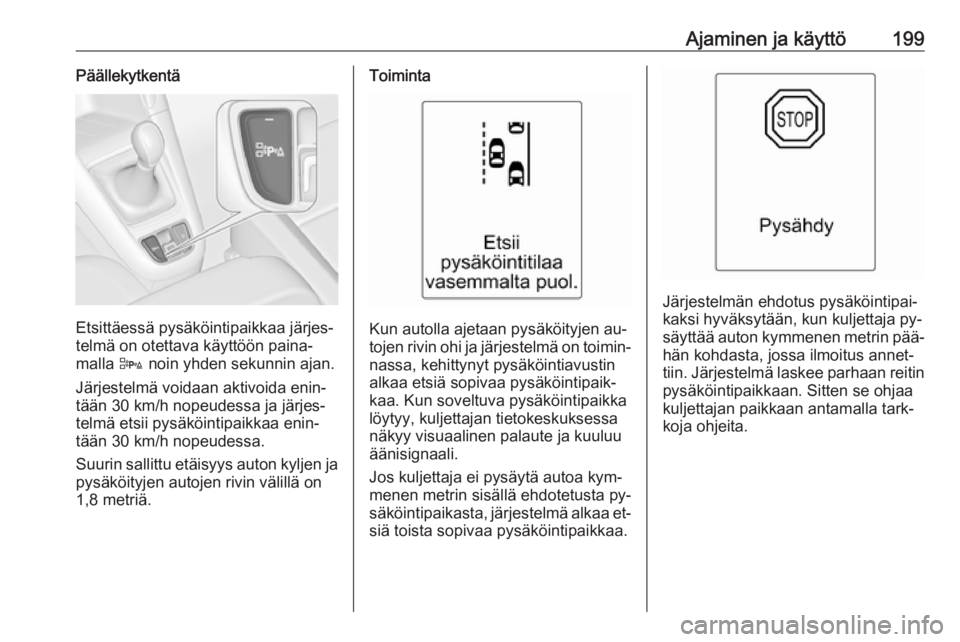

Ajaminen ja käyttö199Päällekytkentä
Etsittäessä pysäköintipaikkaa järjes‐
telmä on otettava käyttöön paina‐
malla D noin yhden sekunnin ajan.
Järjestelmä voidaan aktivoida enin‐
tään 30 km/h nopeudessa ja järjes‐
telmä etsii pysäköintipaikkaa enin‐
tään 30 km/h nopeudessa.
Suurin sallittu etäisyys auton kyljen ja
pysäköityjen autojen rivin välillä on
1,8 metriä.
Toiminta
Kun autolla ajetaan pysäköityjen au‐
tojen rivin ohi ja järjestelmä on toimin‐ nassa, kehittynyt pysäköintiavustin
alkaa etsiä sopivaa pysäköintipaik‐
kaa. Kun soveltuva pysäköintipaikka
löytyy, kuljettajan tietokeskuksessa
näkyy visuaalinen palaute ja kuuluu
äänisignaali.
Jos kuljettaja ei pysäytä autoa kym‐
menen metrin sisällä ehdotetusta py‐
säköintipaikasta, järjestelmä alkaa et‐
siä toista sopivaa pysäköintipaikkaa.
Järjestelmän ehdotus pysäköintipai‐
kaksi hyväksytään, kun kuljettaja py‐
säyttää auton kymmenen metrin pää‐
hän kohdasta, jossa ilmoitus annet‐
tiin. Järjestelmä laskee parhaan reitin pysäköintipaikkaan. Sitten se ohjaa
kuljettajan paikkaan antamalla tark‐
koja ohjeita.

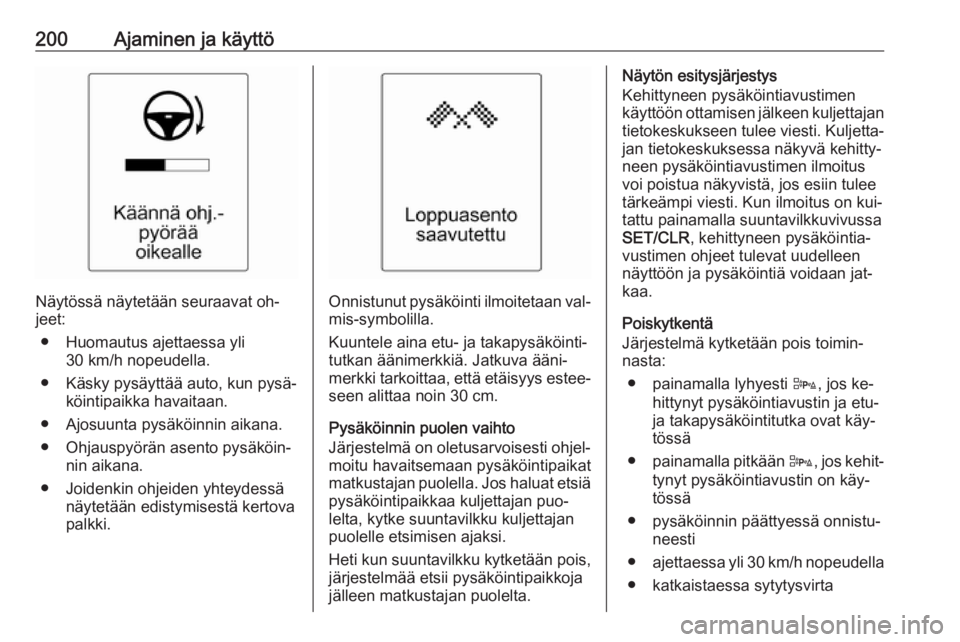

200Ajaminen ja käyttö
Näytössä näytetään seuraavat oh‐
jeet:
● Huomautus ajettaessa yli 30 km/h nopeudella.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana.
● Ohjauspyörän asento pysäköin‐ nin aikana.
● Joidenkin ohjeiden yhteydessä näytetään edistymisestä kertova
palkki.Onnistunut pysäköinti ilmoitetaan val‐
mis-symbolilla.
Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐
seen alittaa noin 30 cm.
Pysäköinnin puolen vaihto
Järjestelmä on oletusarvoisesti ohjel‐ moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Jos haluat etsiä
pysäköintipaikkaa kuljettajan puo‐
lelta, kytke suuntavilkku kuljettajan
puolelle etsimisen ajaksi.
Heti kun suuntavilkku kytketään pois, järjestelmää etsii pysäköintipaikkojajälleen matkustajan puolelta.
Näytön esitysjärjestys
Kehittyneen pysäköintiavustimen
käyttöön ottamisen jälkeen kuljettajan
tietokeskukseen tulee viesti. Kuljetta‐
jan tietokeskuksessa näkyvä kehitty‐
neen pysäköintiavustimen ilmoitus voi poistua näkyvistä, jos esiin tulee
tärkeämpi viesti. Kun ilmoitus on kui‐
tattu painamalla suuntavilkkuvivussa
SET/CLR , kehittyneen pysäköintia‐
vustimen ohjeet tulevat uudelleen
näyttöön ja pysäköintiä voidaan jat‐
kaa.
Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
● painamalla lyhyesti D, jos ke‐
hittynyt pysäköintiavustin ja etu-
ja takapysäköintitutka ovat käy‐
tössä
● painamalla pitkään D, jos kehit‐
tynyt pysäköintiavustin on käy‐
tössä
● pysäköinnin päättyessä onnistu‐ neesti
● ajettaessa yli 30 km/h nopeudella
● katkaistaessa sytytysvirta

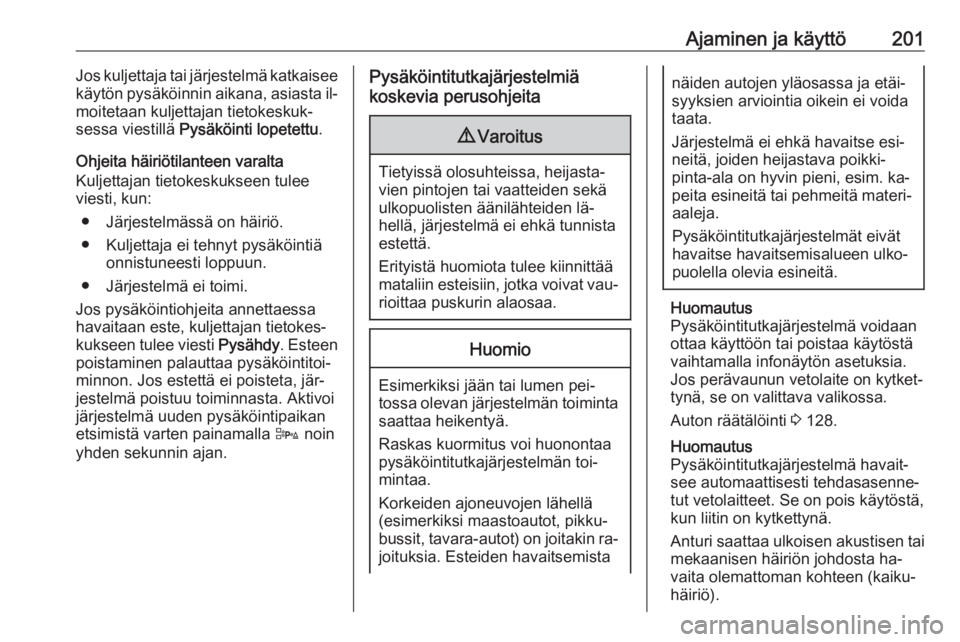

Ajaminen ja käyttö201Jos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta il‐
moitetaan kuljettajan tietokeskuk‐
sessa viestillä Pysäköinti lopetettu .
Ohjeita häiriötilanteen varalta Kuljettajan tietokeskukseen tulee
viesti, kun:
● Järjestelmässä on häiriö.
● Kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun.
● Järjestelmä ei toimi.
Jos pysäköintiohjeita annettaessa
havaitaan este, kuljettajan tietokes‐
kukseen tulee viesti Pysähdy. Esteen
poistaminen palauttaa pysäköintitoi‐
minnon. Jos estettä ei poisteta, jär‐
jestelmä poistuu toiminnasta. Aktivoi
järjestelmä uuden pysäköintipaikan
etsimistä varten painamalla D noin
yhden sekunnin ajan.Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lä‐
hellä, järjestelmä ei ehkä tunnista
estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen pei‐
tossa olevan järjestelmän toiminta
saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän toi‐
mintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin ra‐
joituksia. Esteiden havaitsemista
näiden autojen yläosassa ja etäi‐
syyksien arviointia oikein ei voida
taata.
Järjestelmä ei ehkä havaitse esi‐
neitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim. ka‐
peita esineitä tai pehmeitä materi‐ aaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Pysäköintitutkajärjestelmä voidaan
ottaa käyttöön tai poistaa käytöstä
vaihtamalla infonäytön asetuksia.
Jos perävaunun vetolaite on kytket‐ tynä, se on valittava valikossa.
Auton räätälöinti 3 128.
Huomautus
Pysäköintitutkajärjestelmä havait‐
see automaattisesti tehdasasenne‐ tut vetolaitteet. Se on pois käytöstä,
kun liitin on kytkettynä.
Anturi saattaa ulkoisen akustisen tai mekaanisen häiriön johdosta ha‐
vaita olemattoman kohteen (kaiku‐
häiriö).

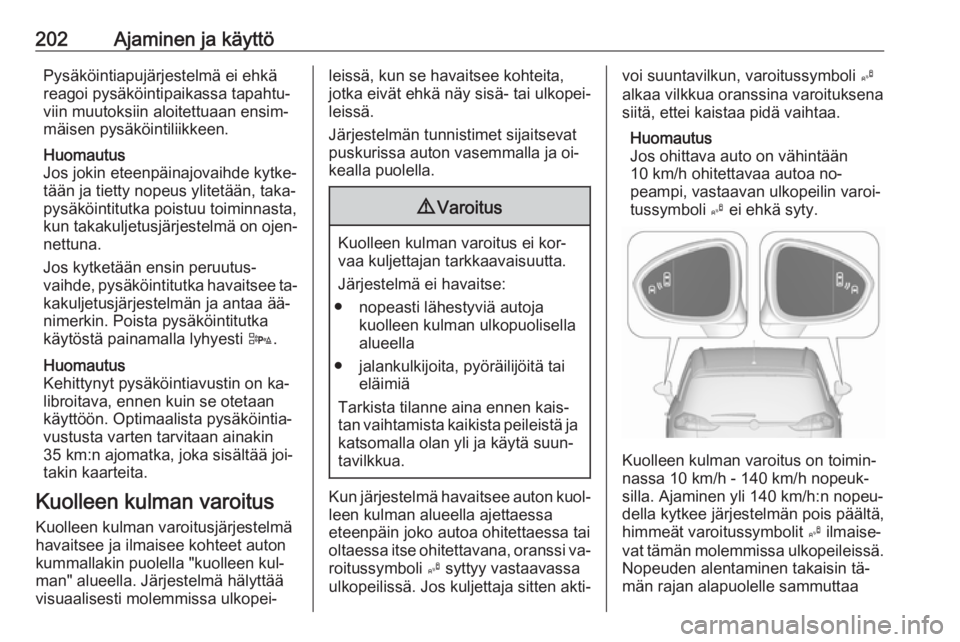

202Ajaminen ja käyttöPysäköintiapujärjestelmä ei ehkä
reagoi pysäköintipaikassa tapahtu‐
viin muutoksiin aloitettuaan ensim‐
mäisen pysäköintiliikkeen.
Huomautus
Jos jokin eteenpäinajovaihde kytke‐
tään ja tietty nopeus ylitetään, taka‐
pysäköintitutka poistuu toiminnasta,
kun takakuljetusjärjestelmä on ojen‐ nettuna.
Jos kytketään ensin peruutus‐
vaihde, pysäköintitutka havaitsee ta‐ kakuljetusjärjestelmän ja antaa ää‐
nimerkin. Poista pysäköintitutka
käytöstä painamalla lyhyesti D.
Huomautus
Kehittynyt pysäköintiavustin on ka‐
libroitava, ennen kuin se otetaan
käyttöön. Optimaalista pysäköintia‐
vustusta varten tarvitaan ainakin
35 km:n ajomatka, joka sisältää joi‐
takin kaarteita.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen kul‐
man" alueella. Järjestelmä hälyttää
visuaalisesti molemmissa ulkopei‐leissä, kun se havaitsee kohteita,
jotka eivät ehkä näy sisä- tai ulkopei‐
leissä.
Järjestelmän tunnistimet sijaitsevat puskurissa auton vasemmalla ja oi‐kealla puolella.9 Varoitus
Kuolleen kulman varoitus ei kor‐
vaa kuljettajan tarkkaavaisuutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, oranssi va‐ roitussymboli B syttyy vastaavassa
ulkopeilissä. Jos kuljettaja sitten akti‐
voi suuntavilkun, varoitussymboli B
alkaa vilkkua oranssina varoituksena
siitä, ettei kaistaa pidä vaihtaa.
Huomautus
Jos ohittava auto on vähintään
10 km/h ohitettavaa autoa no‐
peampi, vastaavan ulkopeilin varoi‐
tussymboli B ei ehkä syty.
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h:n nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B ilmaise‐
vat tämän molemmissa ulkopeileissä.
Nopeuden alentaminen takaisin tä‐
män rajan alapuolelle sammuttaa

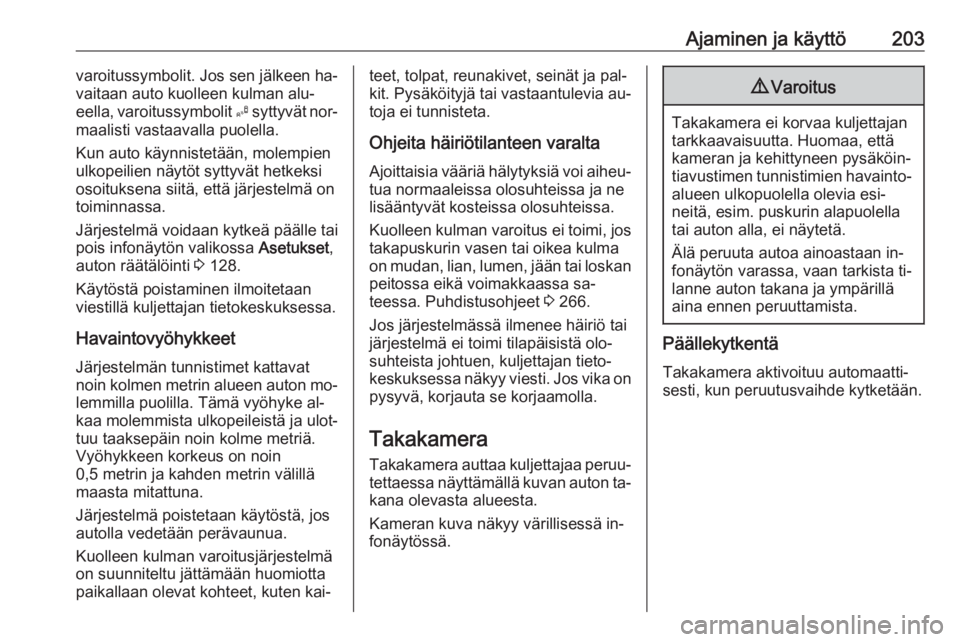

Ajaminen ja käyttö203varoitussymbolit. Jos sen jälkeen ha‐
vaitaan auto kuolleen kulman alu‐
eella, varoitussymbolit B syttyvät nor‐
maalisti vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Järjestelmä voidaan kytkeä päälle tai
pois infonäytön valikossa Asetukset,
auton räätälöinti 3 128.
Käytöstä poistaminen ilmoitetaan viestillä kuljettajan tietokeskuksessa.
Havaintovyöhykkeet Järjestelmän tunnistimet kattavat
noin kolmen metrin alueen auton mo‐ lemmilla puolilla. Tämä vyöhyke al‐
kaa molemmista ulkopeileistä ja ulot‐ tuu taaksepäin noin kolme metriä.
Vyöhykkeen korkeus on noin
0,5 metrin ja kahden metrin välillä
maasta mitattuna.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten kai‐teet, tolpat, reunakivet, seinät ja pal‐
kit. Pysäköityjä tai vastaantulevia au‐
toja ei tunnisteta.
Ohjeita häiriötilanteen varalta
Ajoittaisia vääriä hälytyksiä voi aiheu‐
tua normaaleissa olosuhteissa ja ne
lisääntyvät kosteissa olosuhteissa.
Kuolleen kulman varoitus ei toimi, jos
takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan peitossa eikä voimakkaassa sa‐
teessa. Puhdistusohjeet 3 266.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Jos vika on
pysyvä, korjauta se korjaamolla.
Takakamera
Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton ta‐
kana olevasta alueesta.
Kameran kuva näkyy värillisessä in‐
fonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐ lanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.

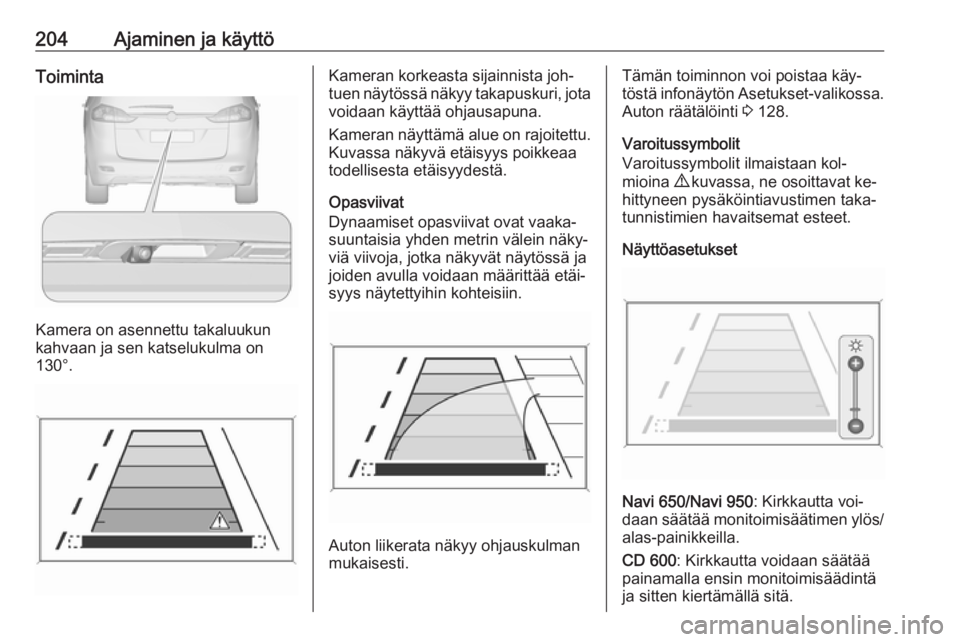

204Ajaminen ja käyttöToiminta
Kamera on asennettu takaluukun
kahvaan ja sen katselukulma on
130°.
Kameran korkeasta sijainnista joh‐
tuen näytössä näkyy takapuskuri, jota
voidaan käyttää ohjausapuna.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐ suuntaisia yhden metrin välein näky‐ viä viivoja, jotka näkyvät näytössä ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.
Auton liikerata näkyy ohjauskulman
mukaisesti.
Tämän toiminnon voi poistaa käy‐ töstä infonäytön Asetukset-valikossa.
Auton räätälöinti 3 128.
Varoitussymbolit
Varoitussymbolit ilmaistaan kol‐
mioina 9 kuvassa, ne osoittavat ke‐
hittyneen pysäköintiavustimen taka‐
tunnistimien havaitsemat esteet.
Näyttöasetukset
Navi 650/Navi 950 : Kirkkautta voi‐
daan säätää monitoimisäätimen ylös/
alas-painikkeilla.
CD 600 : Kirkkautta voidaan säätää
painamalla ensin monitoimisäädintä
ja sitten kiertämällä sitä.

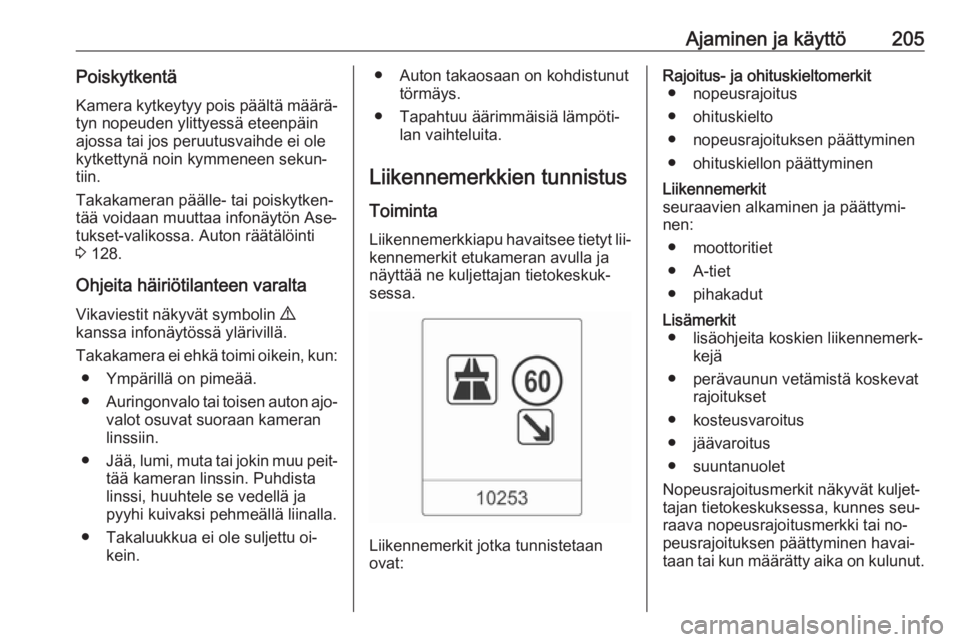

Ajaminen ja käyttö205Poiskytkentä
Kamera kytkeytyy pois päältä määrä‐ tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin kymmeneen sekun‐
tiin.
Takakameran päälle- tai poiskytken‐
tää voidaan muuttaa infonäytön Ase‐ tukset-valikossa. Auton räätälöinti
3 128.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajo‐
valot osuvat suoraan kameran
linssiin.
● Jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdista
linssi, huuhtele se vedellä ja
pyyhi kuivaksi pehmeällä liinalla.
● Takaluukkua ei ole suljettu oi‐ kein.● Auton takaosaan on kohdistunuttörmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Liikennemerkkien tunnistus
Toiminta Liikennemerkkiapu havaitsee tietyt lii‐
kennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa.
Liikennemerkit jotka tunnistetaan
ovat:
Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
seuraavien alkaminen ja päättymi‐
nen:
● moottoritiet
● A-tiet
● pihakadutLisämerkit ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● kosteusvaroitus
● jäävaroitus
● suuntanuolet
Nopeusrajoitusmerkit näkyvät kuljet‐
tajan tietokeskuksessa, kunnes seu‐
raava nopeusrajoitusmerkki tai no‐
peusrajoituksen päättyminen havai‐
taan tai kun määrätty aika on kulunut.

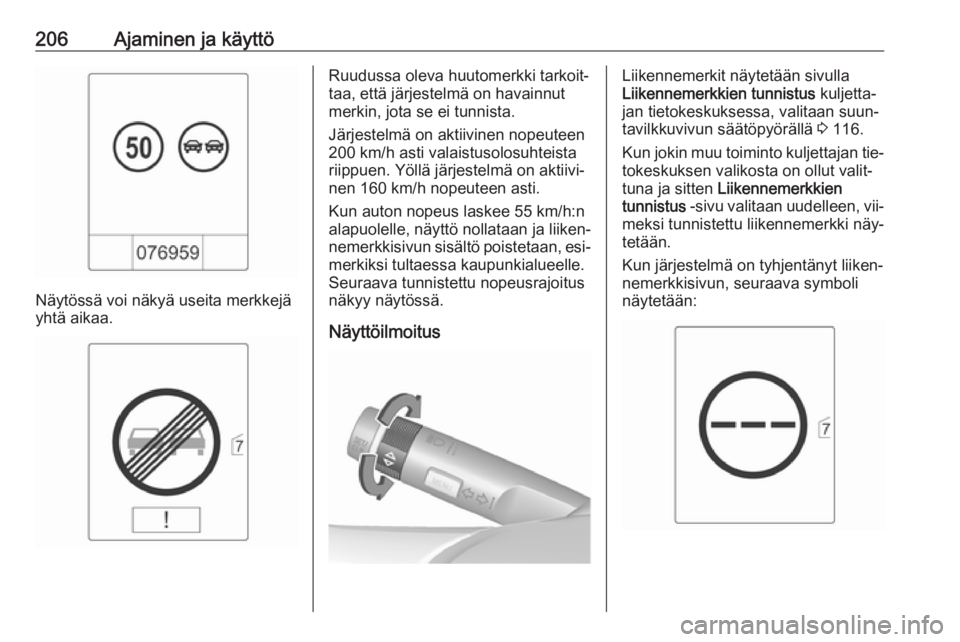

206Ajaminen ja käyttö
Näytössä voi näkyä useita merkkejä
yhtä aikaa.
Ruudussa oleva huutomerkki tarkoit‐
taa, että järjestelmä on havainnut merkin, jota se ei tunnista.
Järjestelmä on aktiivinen nopeuteen
200 km/h asti valaistusolosuhteista
riippuen. Yöllä järjestelmä on aktiivi‐
nen 160 km/h nopeuteen asti.
Kun auton nopeus laskee 55 km/h:n
alapuolelle, näyttö nollataan ja liiken‐
nemerkkisivun sisältö poistetaan, esi‐
merkiksi tultaessa kaupunkialueelle.
Seuraava tunnistettu nopeusrajoitus
näkyy näytössä.
NäyttöilmoitusLiikennemerkit näytetään sivulla
Liikennemerkkien tunnistus kuljetta‐
jan tietokeskuksessa, valitaan suun‐ tavilkkuvivun säätöpyörällä 3 116.
Kun jokin muu toiminto kuljettajan tie‐
tokeskuksen valikosta on ollut valit‐
tuna ja sitten Liikennemerkkien
tunnistus -sivu valitaan uudelleen, vii‐
meksi tunnistettu liikennemerkki näy‐ tetään.
Kun järjestelmä on tyhjentänyt liiken‐
nemerkkisivun, seuraava symboli
näytetään:

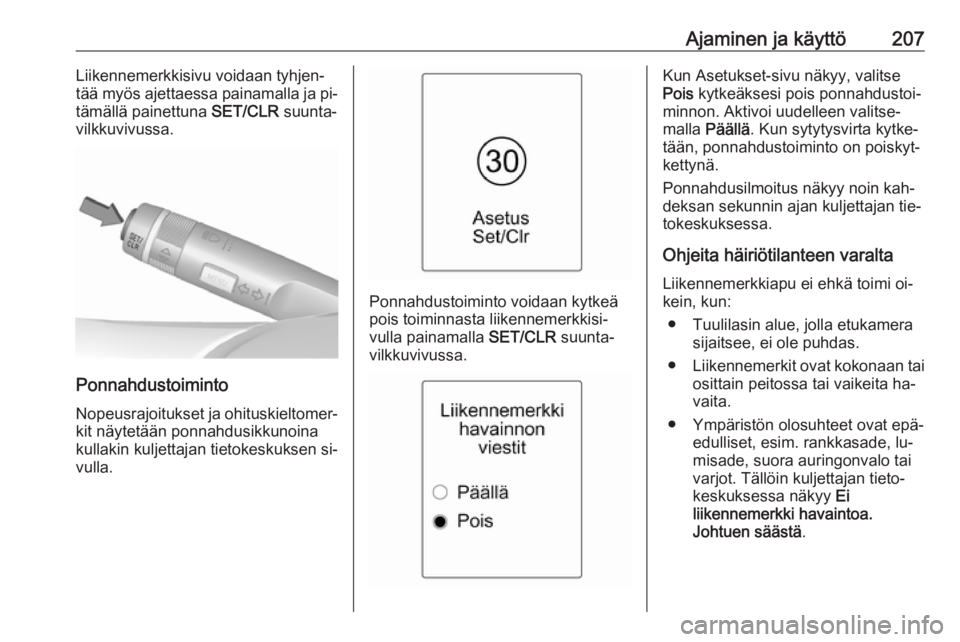

Ajaminen ja käyttö207Liikennemerkkisivu voidaan tyhjen‐
tää myös ajettaessa painamalla ja pi‐
tämällä painettuna SET/CLR suunta‐
vilkkuvivussa.
Ponnahdustoiminto
Nopeusrajoitukset ja ohituskieltomer‐
kit näytetään ponnahdusikkunoina
kullakin kuljettajan tietokeskuksen si‐
vulla.
Ponnahdustoiminto voidaan kytkeä
pois toiminnasta liikennemerkkisi‐
vulla painamalla SET/CLR suunta‐
vilkkuvivussa.
Kun Asetukset-sivu näkyy, valitse
Pois kytkeäksesi pois ponnahdustoi‐
minnon. Aktivoi uudelleen valitse‐
malla Päällä . Kun sytytysvirta kytke‐
tään, ponnahdustoiminto on poiskyt‐
kettynä.
Ponnahdusilmoitus näkyy noin kah‐
deksan sekunnin ajan kuljettajan tie‐
tokeskuksessa.
Ohjeita häiriötilanteen varalta
Liikennemerkkiapu ei ehkä toimi oi‐ kein, kun:
● Tuulilasin alue, jolla etukamera sijaitsee, ei ole puhdas.
● Liikennemerkit ovat kokonaan tai
osittain peitossa tai vaikeita ha‐
vaita.
● Ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lu‐
misade, suora auringonvalo tai
varjot. Tällöin kuljettajan tieto‐
keskuksessa näkyy Ei
liikennemerkki havaintoa.
Johtuen säästä .

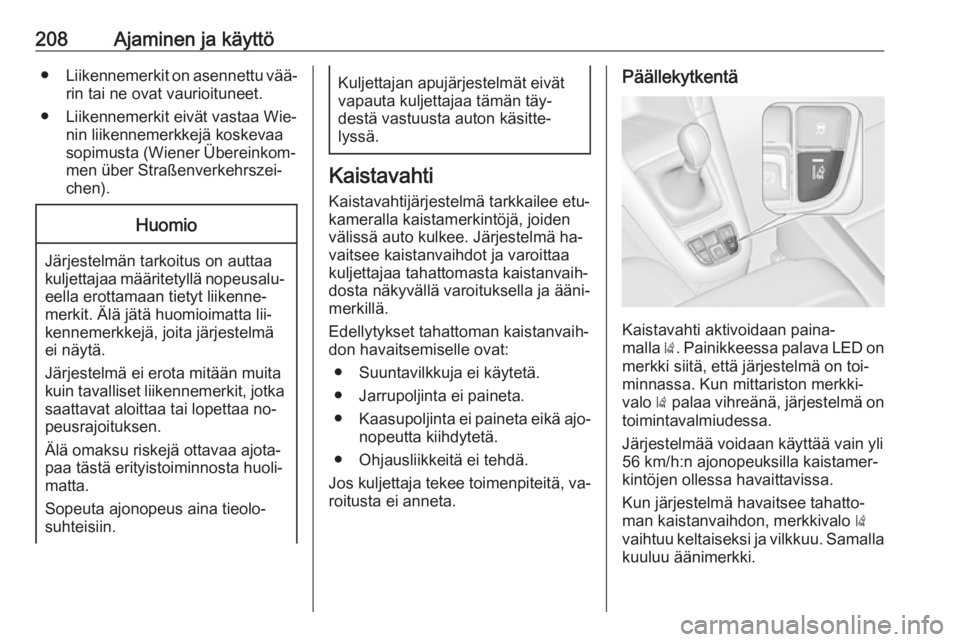

208Ajaminen ja käyttö●Liikennemerkit on asennettu vää‐
rin tai ne ovat vaurioituneet.
● Liikennemerkit eivät vastaa Wie‐ nin liikennemerkkejä koskevaa
sopimusta (Wiener Übereinkom‐
men über Straßenverkehrszei‐
chen).Huomio
Järjestelmän tarkoitus on auttaa
kuljettajaa määritetyllä nopeusalu‐
eella erottamaan tietyt liikenne‐
merkit. Älä jätä huomioimatta lii‐
kennemerkkejä, joita järjestelmä
ei näytä.
Järjestelmä ei erota mitään muita
kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa no‐
peusrajoituksen.
Älä omaksu riskejä ottavaa ajota‐
paa tästä erityistoiminnosta huoli‐
matta.
Sopeuta ajonopeus aina tieolo‐
suhteisiin.
Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän täy‐
destä vastuusta auton käsitte‐
lyssä.
Kaistavahti
Kaistavahtijärjestelmä tarkkailee etu‐
kameralla kaistamerkintöjä, joiden
välissä auto kulkee. Järjestelmä ha‐
vaitsee kaistanvaihdot ja varoittaa
kuljettajaa tahattomasta kaistanvaih‐
dosta näkyvällä varoituksella ja ääni‐
merkillä.
Edellytykset tahattoman kaistanvaih‐
don havaitsemiselle ovat:
● Suuntavilkkuja ei käytetä.
● Jarrupoljinta ei paineta.
● Kaasupoljinta ei paineta eikä ajo‐
nopeutta kiihdytetä.
● Ohjausliikkeitä ei tehdä.
Jos kuljettaja tekee toimenpiteitä, va‐
roitusta ei anneta.
Päällekytkentä
Kaistavahti aktivoidaan paina‐
malla ). Painikkeessa palava LED on
merkki siitä, että järjestelmä on toi‐
minnassa. Kun mittariston merkki‐
valo ) palaa vihreänä, järjestelmä on
toimintavalmiudessa.
Järjestelmää voidaan käyttää vain yli
56 km/h:n ajonopeuksilla kaistamer‐
kintöjen ollessa havaittavissa.
Kun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, merkkivalo )
vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki.
