OPEL ZAFIRA C 2016.5 Ohjekirja (in Finnish)

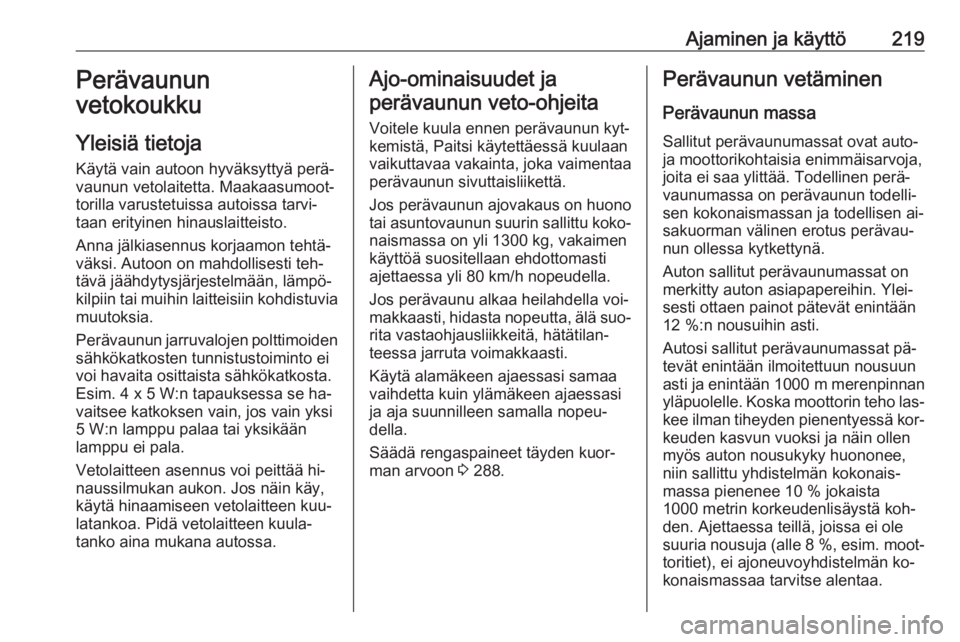

Ajaminen ja käyttö219Perävaunun
vetokoukku
Yleisiä tietoja
Käytä vain autoon hyväksyttyä perä‐
vaunun vetolaitetta. Maakaasumoot‐
torilla varustetuissa autoissa tarvi‐
taan erityinen hinauslaitteisto.
Anna jälkiasennus korjaamon tehtä‐
väksi. Autoon on mahdollisesti teh‐ tävä jäähdytysjärjestelmään, lämpö‐
kilpiin tai muihin laitteisiin kohdistuvia
muutoksia.
Perävaunun jarruvalojen polttimoiden
sähkökatkosten tunnistustoiminto ei
voi havaita osittaista sähkökatkosta.
Esim. 4 x 5 W:n tapauksessa se ha‐
vaitsee katkoksen vain, jos vain yksi
5 W:n lamppu palaa tai yksikään
lamppu ei pala.
Vetolaitteen asennus voi peittää hi‐
naussilmukan aukon. Jos näin käy, käytä hinaamiseen vetolaitteen kuu‐
latankoa. Pidä vetolaitteen kuula‐ tanko aina mukana autossa.Ajo-ominaisuudet ja
perävaunun veto-ohjeita
Voitele kuula ennen perävaunun kyt‐
kemistä, Paitsi käytettäessä kuulaan
vaikuttavaa vakainta, joka vaimentaa
perävaunun sivuttaisliikettä.
Jos perävaunun ajovakaus on huono
tai asuntovaunun suurin sallittu koko‐
naismassa on yli 1300 kg, vakaimen
käyttöä suositellaan ehdottomasti
ajettaessa yli 80 km/h nopeudella.
Jos perävaunu alkaa heilahdella voi‐
makkaasti, hidasta nopeutta, älä suo‐ rita vastaohjausliikkeitä, hätätilan‐
teessa jarruta voimakkaasti.
Käytä alamäkeen ajaessasi samaa
vaihdetta kuin ylämäkeen ajaessasi ja aja suunnilleen samalla nopeu‐
della.
Säädä rengaspaineet täyden kuor‐
man arvoon 3 288.Perävaunun vetäminen
Perävaunun massa Sallitut perävaunumassat ovat auto-
ja moottorikohtaisia enimmäisarvoja,
joita ei saa ylittää. Todellinen perä‐
vaunumassa on perävaunun todelli‐
sen kokonaismassan ja todellisen ai‐
sakuorman välinen erotus perävau‐
nun ollessa kytkettynä.
Auton sallitut perävaunumassat on
merkitty auton asiapapereihin. Ylei‐
sesti ottaen painot pätevät enintään
12 %:n nousuihin asti.
Autosi sallitut perävaunumassat pä‐
tevät enintään ilmoitettuun nousuun
asti ja enintään 1000 m merenpinnan
yläpuolelle. Koska moottorin teho las‐
kee ilman tiheyden pienentyessä kor‐
keuden kasvun vuoksi ja näin ollen
myös auton nousukyky huononee,
niin sallittu yhdistelmän kokonais‐ massa pienenee 10 % jokaista
1000 metrin korkeudenlisäystä koh‐ den. Ajettaessa teillä, joissa ei ole
suuria nousuja (alle 8 %, esim. moot‐ toritiet), ei ajoneuvoyhdistelmän ko‐
konaismassaa tarvitse alentaa.

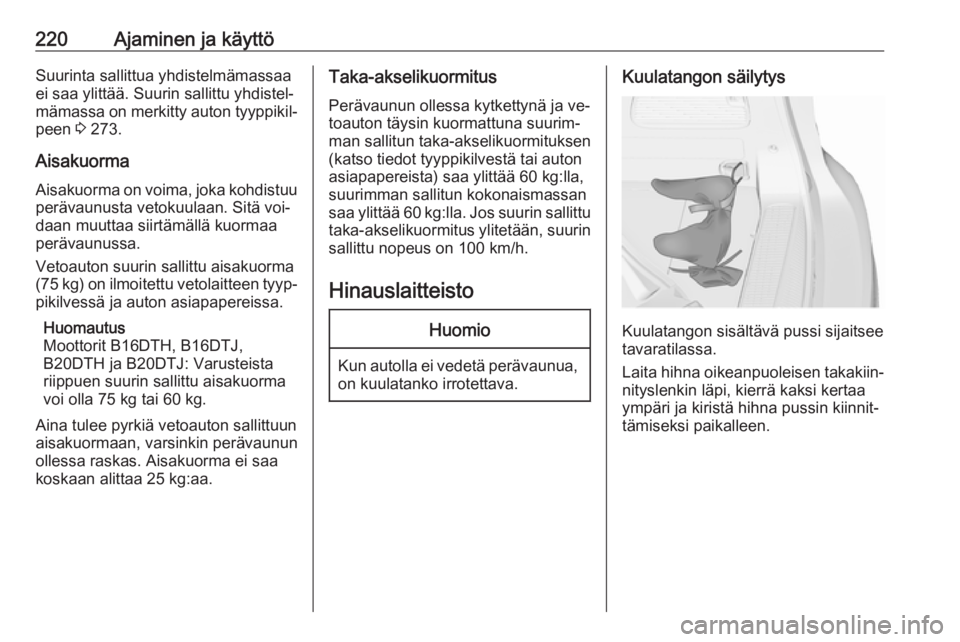

220Ajaminen ja käyttöSuurinta sallittua yhdistelmämassaa
ei saa ylittää. Suurin sallittu yhdistel‐
mämassa on merkitty auton tyyppikil‐ peen 3 273.
Aisakuorma Aisakuorma on voima, joka kohdistuu
perävaunusta vetokuulaan. Sitä voi‐
daan muuttaa siirtämällä kuormaa
perävaunussa.
Vetoauton suurin sallittu aisakuorma
(75 kg) on ilmoitettu vetolaitteen tyyp‐
pikilvessä ja auton asiapapereissa.
Huomautus
Moottorit B16DTH, B16DTJ,
B20DTH ja B20DTJ: Varusteista riippuen suurin sallittu aisakuorma
voi olla 75 kg tai 60 kg.
Aina tulee pyrkiä vetoauton sallittuun
aisakuormaan, varsinkin perävaunun
ollessa raskas. Aisakuorma ei saa
koskaan alittaa 25 kg:aa.Taka-akselikuormitus
Perävaunun ollessa kytkettynä ja ve‐
toauton täysin kuormattuna suurim‐
man sallitun taka-akselikuormituksen
(katso tiedot tyyppikilvestä tai auton asiapapereista) saa ylittää 60 kg:lla,
suurimman sallitun kokonaismassan
saa ylittää 60 kg:lla. Jos suurin sallittu
taka-akselikuormitus ylitetään, suurin
sallittu nopeus on 100 km/h.
HinauslaitteistoHuomio
Kun autolla ei vedetä perävaunua,on kuulatanko irrotettava.
Kuulatangon säilytys
Kuulatangon sisältävä pussi sijaitsee
tavaratilassa.
Laita hihna oikeanpuoleisen takakiin‐
nityslenkin läpi, kierrä kaksi kertaa
ympäri ja kiristä hihna pussin kiinnit‐
tämiseksi paikalleen.

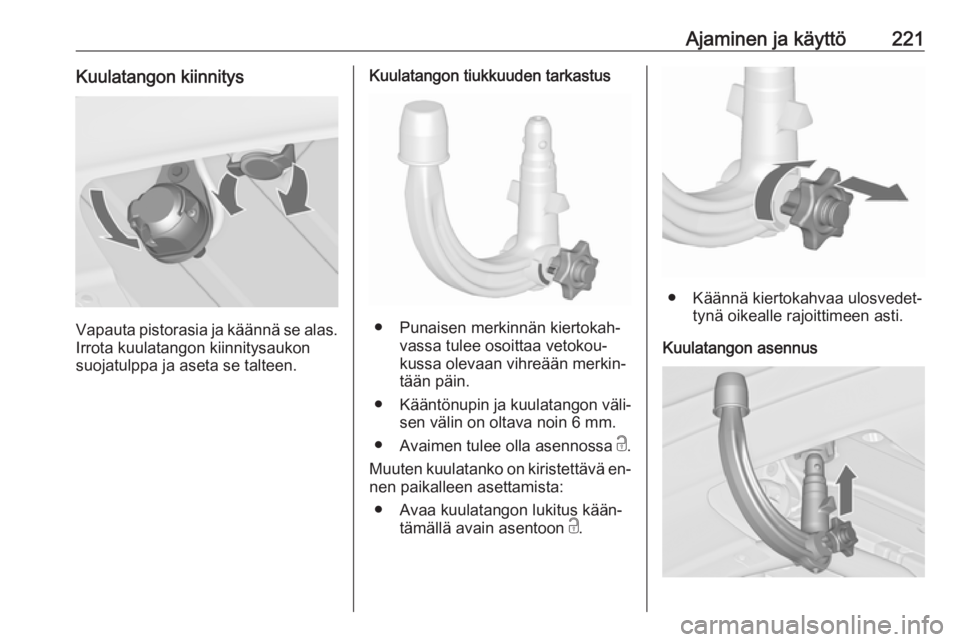

Ajaminen ja käyttö221Kuulatangon kiinnitys
Vapauta pistorasia ja käännä se alas.
Irrota kuulatangon kiinnitysaukon
suojatulppa ja aseta se talteen.
Kuulatangon tiukkuuden tarkastus
● Punaisen merkinnän kiertokah‐ vassa tulee osoittaa vetokou‐
kussa olevaan vihreään merkin‐
tään päin.
● Kääntönupin ja kuulatangon väli‐
sen välin on oltava noin 6 mm.
● Avaimen tulee olla asennossa c.
Muuten kuulatanko on kiristettävä en‐
nen paikalleen asettamista:
● Avaa kuulatangon lukitus kään‐ tämällä avain asentoon c.
● Käännä kiertokahvaa ulosvedet‐
tynä oikealle rajoittimeen asti.
Kuulatangon asennus

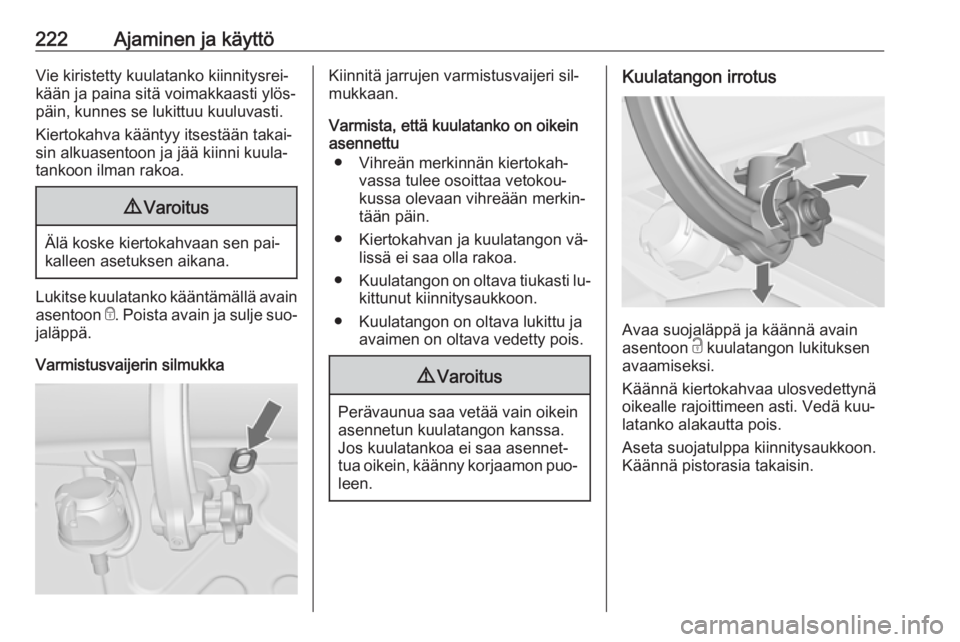

222Ajaminen ja käyttöVie kiristetty kuulatanko kiinnitysrei‐
kään ja paina sitä voimakkaasti ylös‐
päin, kunnes se lukittuu kuuluvasti.
Kiertokahva kääntyy itsestään takai‐
sin alkuasentoon ja jää kiinni kuula‐
tankoon ilman rakoa.9 Varoitus
Älä koske kiertokahvaan sen pai‐
kalleen asetuksen aikana.
Lukitse kuulatanko kääntämällä avain
asentoon e. Poista avain ja sulje suo‐
jaläppä.
Varmistusvaijerin silmukka
Kiinnitä jarrujen varmistusvaijeri sil‐
mukkaan.
Varmista, että kuulatanko on oikein
asennettu
● Vihreän merkinnän kiertokah‐ vassa tulee osoittaa vetokou‐
kussa olevaan vihreään merkin‐ tään päin.
● Kiertokahvan ja kuulatangon vä‐ lissä ei saa olla rakoa.
● Kuulatangon on oltava tiukasti lu‐
kittunut kiinnitysaukkoon.
● Kuulatangon on oltava lukittu ja avaimen on oltava vedetty pois.9Varoitus
Perävaunua saa vetää vain oikein
asennetun kuulatangon kanssa.
Jos kuulatankoa ei saa asennet‐
tua oikein, käänny korjaamon puo‐
leen.
Kuulatangon irrotus
Avaa suojaläppä ja käännä avain
asentoon c kuulatangon lukituksen
avaamiseksi.
Käännä kiertokahvaa ulosvedettynä oikealle rajoittimeen asti. Vedä kuu‐
latanko alakautta pois.
Aseta suojatulppa kiinnitysaukkoon.
Käännä pistorasia takaisin.

Ajaminen ja käyttö223Perävaunun
vakautusjärjestelmä
Jos järjestelmä havaitsee heiluntaliik‐
keen, moottorin tehoa alennetaan ja
yhdistelmää jarrutetaan tavoitteelli‐
sesti, kunnes heiluntaliike lakkaa.
Järjestelmän toimiessa ohjauspyörä
on pidettävä mahdollisimman tiukasti
paikallaan.
Perävaunun vakautusjärjestelmä
(TSA) on elektronisen ajonvakautus‐
järjestelmän 3 177 toiminto.

224Auton hoitoAuton hoitoYleisiä tietoja.............................. 225
Lisävarusteet ja autoon tehdyt muutokset ............................... 225
Auton poistaminen käytöstä ....225
Auton romutus ja kierrätys .......225
Auton tarkistukset ......................226
Töiden tekeminen ....................226
Konepelti ................................. 226
Moottoriöljy .............................. 227
Moottorin jäähdytysneste ........228
Ohjaustehostimen neste ..........229
Pesulaitteen neste ...................230
Jarrut ....................................... 230
Jarruneste ............................... 230
Auton akku .............................. 230
Dieselpolttoainejärjestelmän ilmaus ..................................... 232
Pyyhkimen sulan vaihto ...........232
Polttimon vaihto .........................233
Halogeeniajovalot ....................233
Kääntyvät ajovalot ...................235
Sumuvalot ............................... 236
Takavalot ................................. 237
Kylkisuuntavilkut ......................239
Rekisterikilven valo ..................240Sisävalot.................................. 240
Kojelaudan valaistus ...............240
Sähköjärjestelmä .......................241
Sulakkeet ................................. 241
Moottoritilan sulakerasia ..........242
Kojelaudan sulakerasia ...........244
Tavaratilan sulakerasia ...........245
Auton työkalut ............................ 247
Työkalut ................................... 247
Vanteet ja renkaat .....................247
Talvirenkaat ............................. 247
Rengasmerkinnät ....................247
Rengaspaine ........................... 248
Rengaspaineiden valvontajärjestelmä ................. 249
Kuviourien syvyys ....................252
Rengas- ja vannekoon muuttaminen ........................... 253
Pölykapselit ............................. 253
Lumiketjut ................................ 253
Renkaankorjaussarja ...............254
Pyörän vaihto .......................... 256
Varapyörä ................................ 259
Käynnistys apukaapeleilla .........262
Vetäminen .................................. 264
Auton hinaaminen ...................264
Toisen ajoneuvon hinaaminen 265Ulkopintojen hoito ......................266
Ulkopinnan hoito ......................266
Sisätilojen hoito .......................268

Auton hoito225Yleisiä tietoja
Lisävarusteet ja autoon tehdyt muutokset
Suosittelemme alkuperäisosien ja li‐
sävarusteiden sekä autotyypille ni‐
menomaisesti hyväksyttyjen osien
käyttöä. Muiden osien luotettavuutta
emme voi - vaikka niillä olisi viran‐
omaisen antama tai muu hyväksyntä
- arvioida emmekä vastata niiden so‐
pivuudesta.
Sähköjärjestelmään ei saa tehdä
muutoksia, esim. kajota elektronisiin
ohjainlaitteisiin (ns. lastuviritys).Huomio
Kun autoa kuljetetaan junassa tai
hinausajoneuvossa, roiskeläpät
voivat vaurioitua.
Auton poistaminen käytöstä
Auton poistaminen käytöstä
pitkähköksi ajaksi
Jos auto poistetaan käytöstä useaksi
kuukaudeksi:
● Auton pesu ja vahaus.
● Moottoritilan ja alustan vahauk‐ sen tarkastus.
● Tiivistekumien puhdistus ja voi‐ telu.
● Täytä polttoainesäiliö kokonaan.
● Moottoriöljyn vaihto.
● Lasinpesunestesäiliön tyhjen‐ nys.
● Jäähdytysnesteen jäätymis- ja korroosiosuojan tarkastus.
● Säädä rengaspaineet täyden kuorman arvoon.
● Pysäköi auto kuivaan ja hyvin tuuletettuun tilaan. Kytke ykkös-
tai peruutusvaihde tai siirrä valin‐
tavipu asentoon P. Aseta pyörien
eteen kiilat, jotta auto ei lähde liik‐ keelle.
● Älä kytke seisontajarrua.● Avaa konepelti, sulje kaikki ovet ja lukitse auto.
● Irrota kaapelikenkä akun miinus‐ navasta. Huomaa, että kaikki jär‐
jestelmät, esim. murtohälytin, ei‐ vät ole toimintavalmiudessa.
Auton palauttaminen käyttöön
Kun auto otetaan uudelleen käyttöön: ● Kaapelikengän kiinnitys akun miinusnapaan. Sähkökäyttöisten
ikkunannostimien aktivointi.
● Rengaspaineiden tarkastus.
● Lasinpesunestesäiliön täyttö.
● Moottoriöljyn määrän tarkastus.
● Jäähdytysnesteen määrän tar‐ kastus.
● Kiinnitä tarvittaessa rekisterikilpi.
Auton romutus ja kierrätys
Tietoa autojen romutuspisteistä ja
kierrätyksestä löytyy www-sivustol‐ tamme lainsäädännön tätä edellyt‐
täessä. Anna auton romutus aina val‐ tuutetun kierrätyskeskuksen tehtä‐
väksi.

226Auton hoitoKaasuautojen kierrätys on annettava
siihen valtuutetun huoltokeskuksen tehtäväksi.Auton tarkistukset
Töiden tekeminen9 Varoitus
Moottoritilassa tehtävät tarkastuk‐
set saa tehdä vain sytytysvirran ol‐ lessa katkaistuna.
Jäähdytyspuhallin voi käynnistyä
myös sytytysvirran ollessa kat‐
kaistuna.
9 Vaara
Sytytysjärjestelmässä ja ksenon‐
valoissa on erittäin korkea jännite. Älä koske niihin.
Konepelti
Avaaminen
Vedä vapautuskahvasta ja palauta se
alkuasentoonsa.

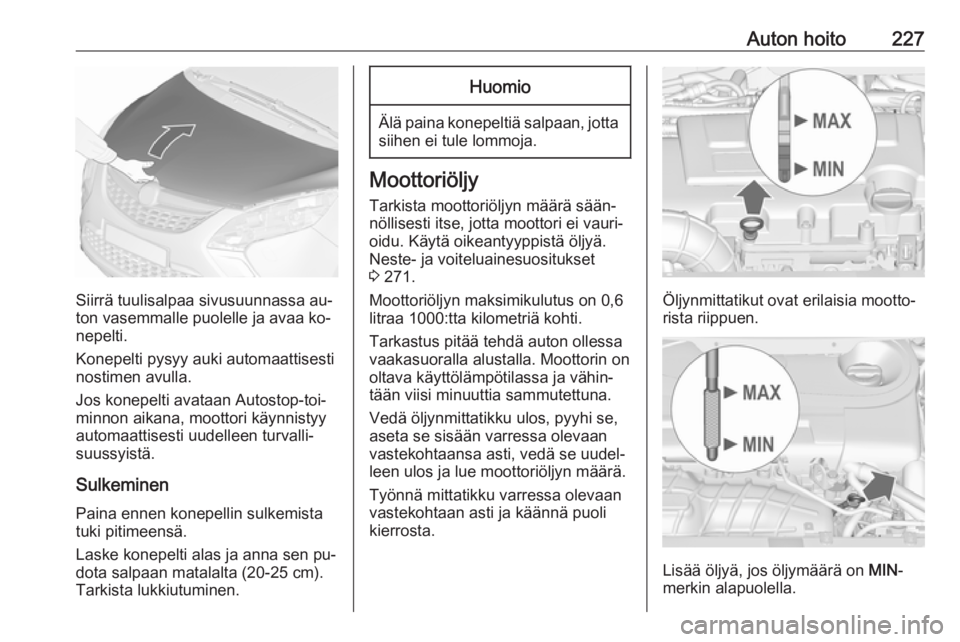

Auton hoito227
Siirrä tuulisalpaa sivusuunnassa au‐
ton vasemmalle puolelle ja avaa ko‐
nepelti.
Konepelti pysyy auki automaattisesti
nostimen avulla.
Jos konepelti avataan Autostop-toi‐
minnon aikana, moottori käynnistyy
automaattisesti uudelleen turvalli‐
suussyistä.
Sulkeminen
Paina ennen konepellin sulkemista
tuki pitimeensä.
Laske konepelti alas ja anna sen pu‐
dota salpaan matalalta (20-25 cm).
Tarkista lukkiutuminen.
Huomio
Älä paina konepeltiä salpaan, jotta siihen ei tule lommoja.
Moottoriöljy
Tarkista moottoriöljyn määrä sään‐
nöllisesti itse, jotta moottori ei vauri‐
oidu. Käytä oikeantyyppistä öljyä.
Neste- ja voiteluainesuositukset
3 271.
Moottoriöljyn maksimikulutus on 0,6
litraa 1000:tta kilometriä kohti.
Tarkastus pitää tehdä auton ollessa
vaakasuoralla alustalla. Moottorin on oltava käyttölämpötilassa ja vähin‐
tään viisi minuuttia sammutettuna.
Vedä öljynmittatikku ulos, pyyhi se,
aseta se sisään varressa olevaan
vastekohtaansa asti, vedä se uudel‐
leen ulos ja lue moottoriöljyn määrä.
Työnnä mittatikku varressa olevaan
vastekohtaan asti ja käännä puoli
kierrosta.
Öljynmittatikut ovat erilaisia mootto‐
rista riippuen.
Lisää öljyä, jos öljymäärä on MIN-
merkin alapuolella.

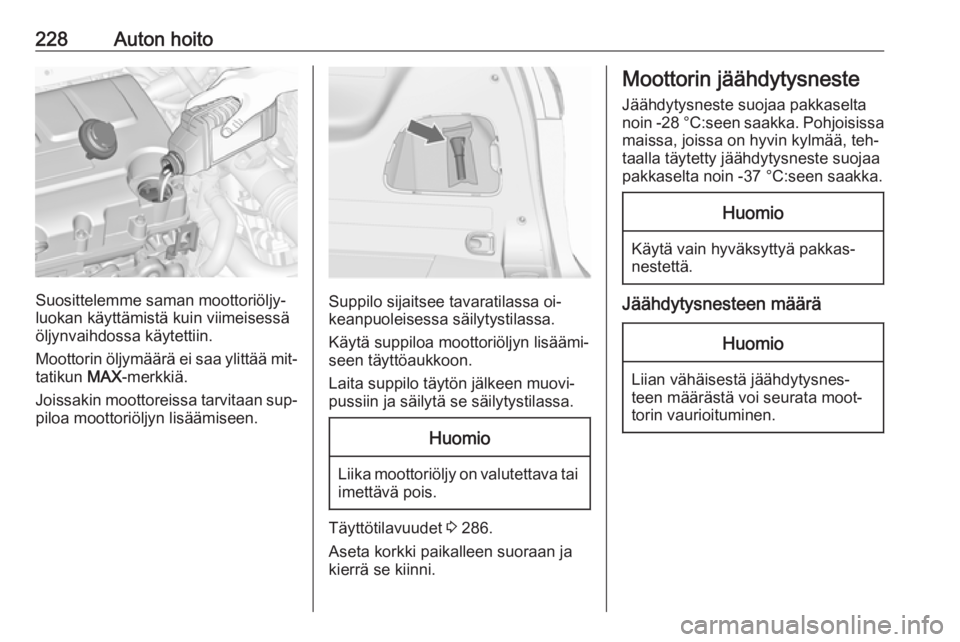

228Auton hoito
Suosittelemme saman moottoriöljy‐
luokan käyttämistä kuin viimeisessä öljynvaihdossa käytettiin.
Moottorin öljymäärä ei saa ylittää mit‐ tatikun MAX-merkkiä.
Joissakin moottoreissa tarvitaan sup‐
piloa moottoriöljyn lisäämiseen.Suppilo sijaitsee tavaratilassa oi‐
keanpuoleisessa säilytystilassa.
Käytä suppiloa moottoriöljyn lisäämi‐
seen täyttöaukkoon.
Laita suppilo täytön jälkeen muovi‐
pussiin ja säilytä se säilytystilassa.
Huomio
Liika moottoriöljy on valutettava tai imettävä pois.
Täyttötilavuudet 3 286.
Aseta korkki paikalleen suoraan ja kierrä se kiinni.
Moottorin jäähdytysneste
Jäähdytysneste suojaa pakkaselta noin -28 °C:seen saakka. Pohjoisissa
maissa, joissa on hyvin kylmää, teh‐
taalla täytetty jäähdytysneste suojaa
pakkaselta noin -37 °C:seen saakka.Huomio
Käytä vain hyväksyttyä pakkas‐
nestettä.
Jäähdytysnesteen määrä
Huomio
Liian vähäisestä jäähdytysnes‐
teen määrästä voi seurata moot‐
torin vaurioituminen.
