OPEL ZAFIRA C 2016.5 Ohjekirja (in Finnish)

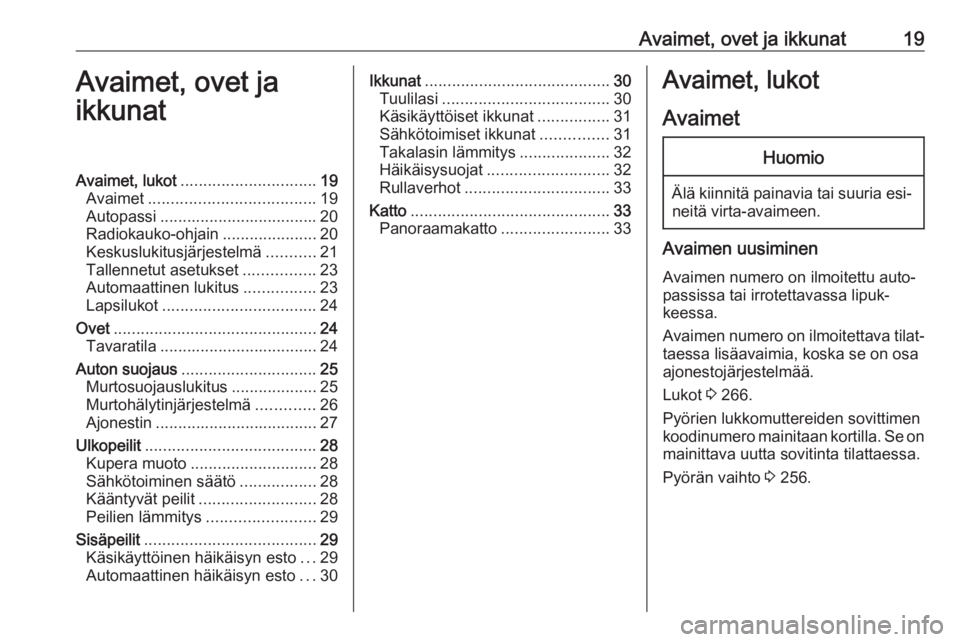

Avaimet, ovet ja ikkunat19Avaimet, ovet ja
ikkunatAvaimet, lukot .............................. 19
Avaimet ..................................... 19
Autopassi ................................... 20
Radiokauko-ohjain .....................20
Keskuslukitusjärjestelmä ...........21
Tallennetut asetukset ................23
Automaattinen lukitus ................23
Lapsilukot .................................. 24
Ovet ............................................. 24
Tavaratila ................................... 24
Auton suojaus .............................. 25
Murtosuojauslukitus ...................25
Murtohälytinjärjestelmä .............26
Ajonestin .................................... 27
Ulkopeilit ...................................... 28
Kupera muoto ............................ 28
Sähkötoiminen säätö .................28
Kääntyvät peilit .......................... 28
Peilien lämmitys ........................29
Sisäpeilit ...................................... 29
Käsikäyttöinen häikäisyn esto ...29
Automaattinen häikäisyn esto ...30Ikkunat ......................................... 30
Tuulilasi ..................................... 30
Käsikäyttöiset ikkunat ................31
Sähkötoimiset ikkunat ...............31
Takalasin lämmitys ....................32
Häikäisysuojat ........................... 32
Rullaverhot ................................ 33
Katto ............................................ 33
Panoraamakatto ........................33Avaimet, lukot
AvaimetHuomio
Älä kiinnitä painavia tai suuria esi‐ neitä virta-avaimeen.
Avaimen uusiminen
Avaimen numero on ilmoitettu auto‐
passissa tai irrotettavassa lipuk‐
keessa.
Avaimen numero on ilmoitettava tilat‐ taessa lisäavaimia, koska se on osaajonestojärjestelmää.
Lukot 3 266.
Pyörien lukkomuttereiden sovittimen
koodinumero mainitaan kortilla. Se on mainittava uutta sovitinta tilattaessa.
Pyörän vaihto 3 256.

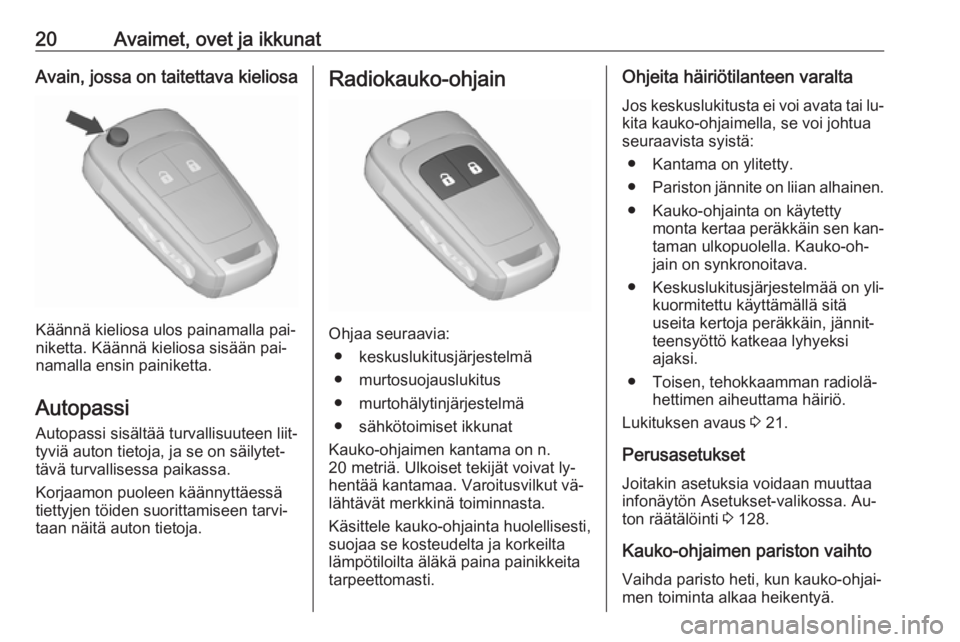

20Avaimet, ovet ja ikkunatAvain, jossa on taitettava kieliosa
Käännä kieliosa ulos painamalla pai‐
niketta. Käännä kieliosa sisään pai‐
namalla ensin painiketta.
Autopassi Autopassi sisältää turvallisuuteen liit‐
tyviä auton tietoja, ja se on säilytet‐
tävä turvallisessa paikassa.
Korjaamon puoleen käännyttäessä
tiettyjen töiden suorittamiseen tarvi‐
taan näitä auton tietoja.
Radiokauko-ohjain
Ohjaa seuraavia:
● keskuslukitusjärjestelmä
● murtosuojauslukitus
● murtohälytinjärjestelmä
● sähkötoimiset ikkunat
Kauko-ohjaimen kantama on n.
20 metriä. Ulkoiset tekijät voivat ly‐
hentää kantamaa. Varoitusvilkut vä‐
lähtävät merkkinä toiminnasta.
Käsittele kauko-ohjainta huolellisesti,
suojaa se kosteudelta ja korkeilta
lämpötiloilta äläkä paina painikkeita
tarpeettomasti.
Ohjeita häiriötilanteen varalta
Jos keskuslukitusta ei voi avata tai lu‐
kita kauko-ohjaimella, se voi johtua
seuraavista syistä:
● Kantama on ylitetty.
● Pariston jännite on liian alhainen.
● Kauko-ohjainta on käytetty monta kertaa peräkkäin sen kan‐taman ulkopuolella. Kauko-oh‐
jain on synkronoitava.
● Keskuslukitusjärjestelmää on yli‐ kuormitettu käyttämällä sitä
useita kertoja peräkkäin, jännit‐
teensyöttö katkeaa lyhyeksi
ajaksi.
● Toisen, tehokkaamman radiolä‐ hettimen aiheuttama häiriö.
Lukituksen avaus 3 21.
Perusasetukset
Joitakin asetuksia voidaan muuttaa
infonäytön Asetukset-valikossa. Au‐
ton räätälöinti 3 128.
Kauko-ohjaimen pariston vaihto Vaihda paristo heti, kun kauko-ohjai‐
men toiminta alkaa heikentyä.

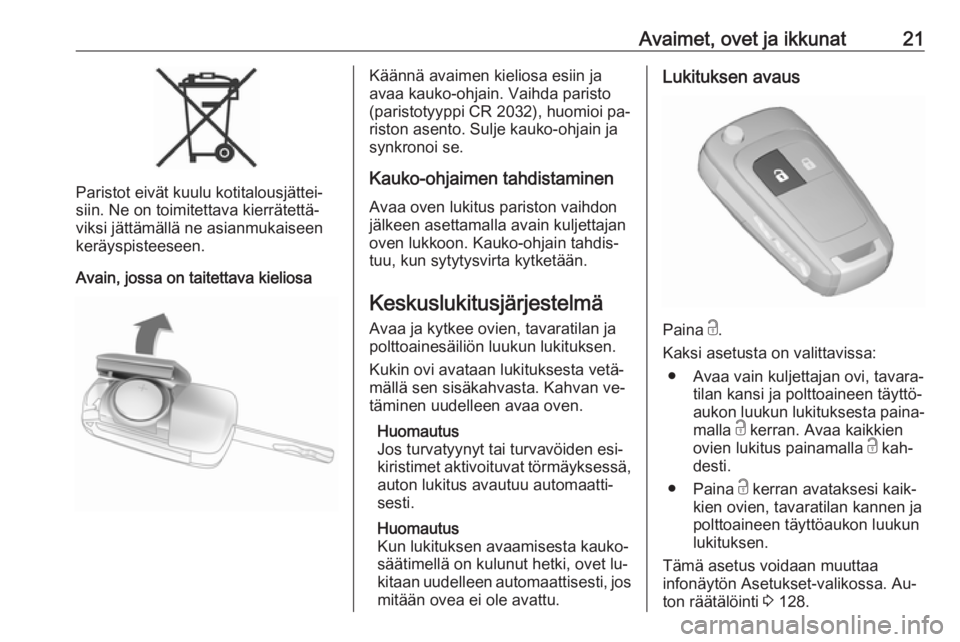

Avaimet, ovet ja ikkunat21
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen keräyspisteeseen.
Avain, jossa on taitettava kieliosa
Käännä avaimen kieliosa esiin ja
avaa kauko-ohjain. Vaihda paristo
(paristotyyppi CR 2032), huomioi pa‐
riston asento. Sulje kauko-ohjain ja
synkronoi se.
Kauko-ohjaimen tahdistaminen Avaa oven lukitus pariston vaihdon
jälkeen asettamalla avain kuljettajan
oven lukkoon. Kauko-ohjain tahdis‐
tuu, kun sytytysvirta kytketään.
Keskuslukitusjärjestelmä
Avaa ja kytkee ovien, tavaratilan ja
polttoainesäiliön luukun lukituksen.
Kukin ovi avataan lukituksesta vetä‐
mällä sen sisäkahvasta. Kahvan ve‐
täminen uudelleen avaa oven.
Huomautus
Jos turvatyynyt tai turvavöiden esi‐
kiristimet aktivoituvat törmäyksessä, auton lukitus avautuu automaatti‐
sesti.
Huomautus
Kun lukituksen avaamisesta kauko‐ säätimellä on kulunut hetki, ovet lu‐
kitaan uudelleen automaattisesti, jos
mitään ovea ei ole avattu.Lukituksen avaus
Paina c.
Kaksi asetusta on valittavissa: ● Avaa vain kuljettajan ovi, tavara‐ tilan kansi ja polttoaineen täyttö‐
aukon luukun lukituksesta paina‐
malla c kerran. Avaa kaikkien
ovien lukitus painamalla c kah‐
desti.
● Paina c kerran avataksesi kaik‐
kien ovien, tavaratilan kannen ja
polttoaineen täyttöaukon luukun
lukituksen.
Tämä asetus voidaan muuttaa
infonäytön Asetukset-valikossa. Au‐
ton räätälöinti 3 128.

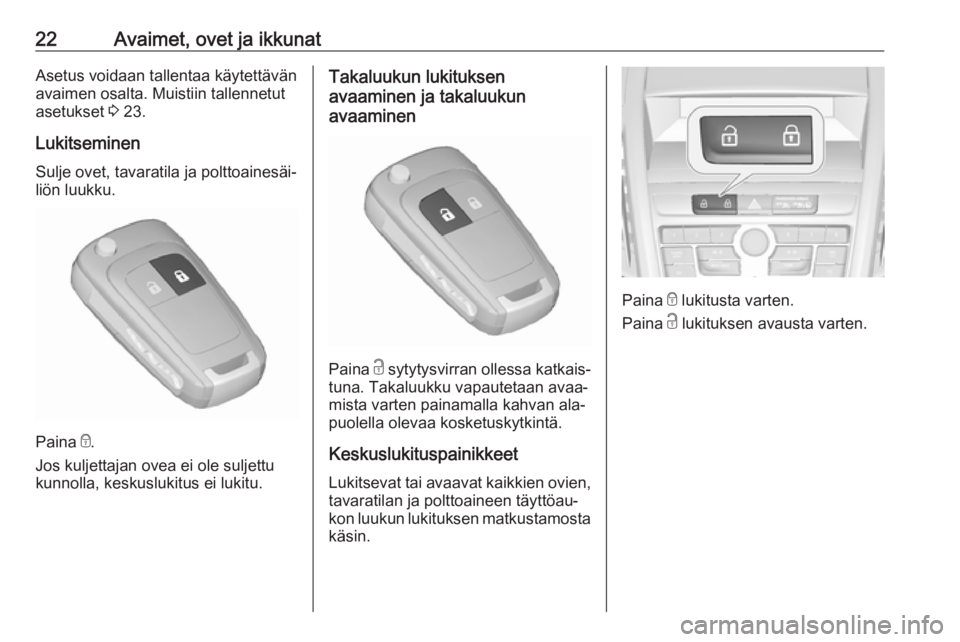

22Avaimet, ovet ja ikkunatAsetus voidaan tallentaa käytettävän
avaimen osalta. Muistiin tallennetut
asetukset 3 23.
Lukitseminen
Sulje ovet, tavaratila ja polttoainesäi‐
liön luukku.
Paina e
.
Jos kuljettajan ovea ei ole suljettu
kunnolla, keskuslukitus ei lukitu.
Takaluukun lukituksen
avaaminen ja takaluukun
avaaminen
Paina c sytytysvirran ollessa katkais‐
tuna. Takaluukku vapautetaan avaa‐
mista varten painamalla kahvan ala‐
puolella olevaa kosketuskytkintä.
Keskuslukituspainikkeet Lukitsevat tai avaavat kaikkien ovien,
tavaratilan ja polttoaineen täyttöau‐
kon luukun lukituksen matkustamosta
käsin.
Paina e lukitusta varten.
Paina c lukituksen avausta varten.

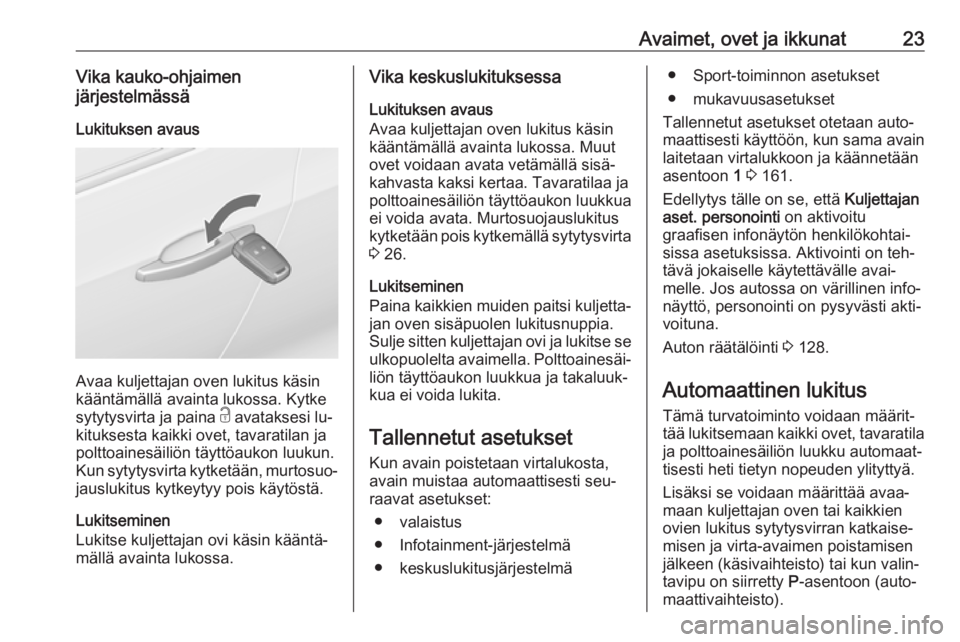

Avaimet, ovet ja ikkunat23Vika kauko-ohjaimen
järjestelmässä
Lukituksen avaus
Avaa kuljettajan oven lukitus käsin
kääntämällä avainta lukossa. Kytke
sytytysvirta ja paina c avataksesi lu‐
kituksesta kaikki ovet, tavaratilan ja
polttoainesäiliön täyttöaukon luukun.
Kun sytytysvirta kytketään, murtosuo‐
jauslukitus kytkeytyy pois käytöstä.
Lukitseminen
Lukitse kuljettajan ovi käsin kääntä‐
mällä avainta lukossa.
Vika keskuslukituksessa
Lukituksen avaus
Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa. Muut
ovet voidaan avata vetämällä sisä‐
kahvasta kaksi kertaa. Tavaratilaa ja
polttoainesäiliön täyttöaukon luukkua
ei voida avata. Murtosuojauslukitus
kytketään pois kytkemällä sytytysvirta 3 26.
Lukitseminen
Paina kaikkien muiden paitsi kuljetta‐
jan oven sisäpuolen lukitusnuppia.
Sulje sitten kuljettajan ovi ja lukitse se
ulkopuolelta avaimella. Polttoainesäi‐ liön täyttöaukon luukkua ja takaluuk‐
kua ei voida lukita.
Tallennetut asetukset Kun avain poistetaan virtalukosta,
avain muistaa automaattisesti seu‐
raavat asetukset:
● valaistus
● Infotainment-järjestelmä
● keskuslukitusjärjestelmä● Sport-toiminnon asetukset
● mukavuusasetukset
Tallennetut asetukset otetaan auto‐
maattisesti käyttöön, kun sama avain
laitetaan virtalukkoon ja käännetään
asentoon 1 3 161.
Edellytys tälle on se, että Kuljettajan
aset. personointi on aktivoitu
graafisen infonäytön henkilökohtai‐
sissa asetuksissa. Aktivointi on teh‐
tävä jokaiselle käytettävälle avai‐
melle. Jos autossa on värillinen info‐
näyttö, personointi on pysyvästi akti‐
voituna.
Auton räätälöinti 3 128.
Automaattinen lukitus Tämä turvatoiminto voidaan määrit‐
tää lukitsemaan kaikki ovet, tavaratila ja polttoainesäiliön luukku automaat‐
tisesti heti tietyn nopeuden ylityttyä.
Lisäksi se voidaan määrittää avaa‐
maan kuljettajan oven tai kaikkien
ovien lukitus sytytysvirran katkaise‐ misen ja virta-avaimen poistamisen
jälkeen (käsivaihteisto) tai kun valin‐
tavipu on siirretty P-asentoon (auto‐
maattivaihteisto).

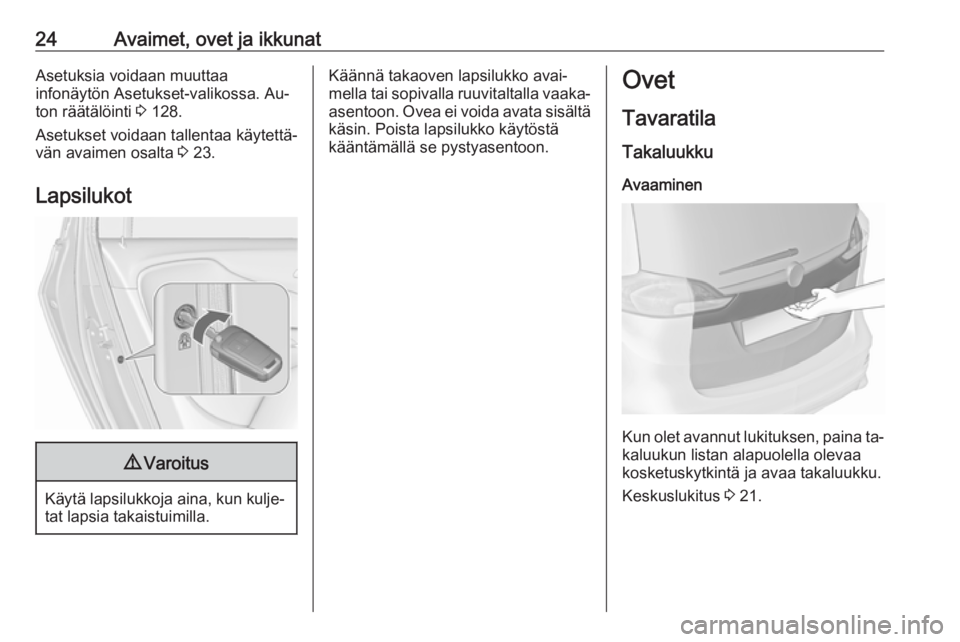

24Avaimet, ovet ja ikkunatAsetuksia voidaan muuttaa
infonäytön Asetukset-valikossa. Au‐
ton räätälöinti 3 128.
Asetukset voidaan tallentaa käytettä‐ vän avaimen osalta 3 23.
Lapsilukot9 Varoitus
Käytä lapsilukkoja aina, kun kulje‐
tat lapsia takaistuimilla.
Käännä takaoven lapsilukko avai‐
mella tai sopivalla ruuvitaltalla vaaka- asentoon. Ovea ei voida avata sisältä käsin. Poista lapsilukko käytöstä
kääntämällä se pystyasentoon.Ovet
Tavaratila
Takaluukku Avaaminen
Kun olet avannut lukituksen, paina ta‐ kaluukun listan alapuolella olevaa
kosketuskytkintä ja avaa takaluukku.
Keskuslukitus 3 21.

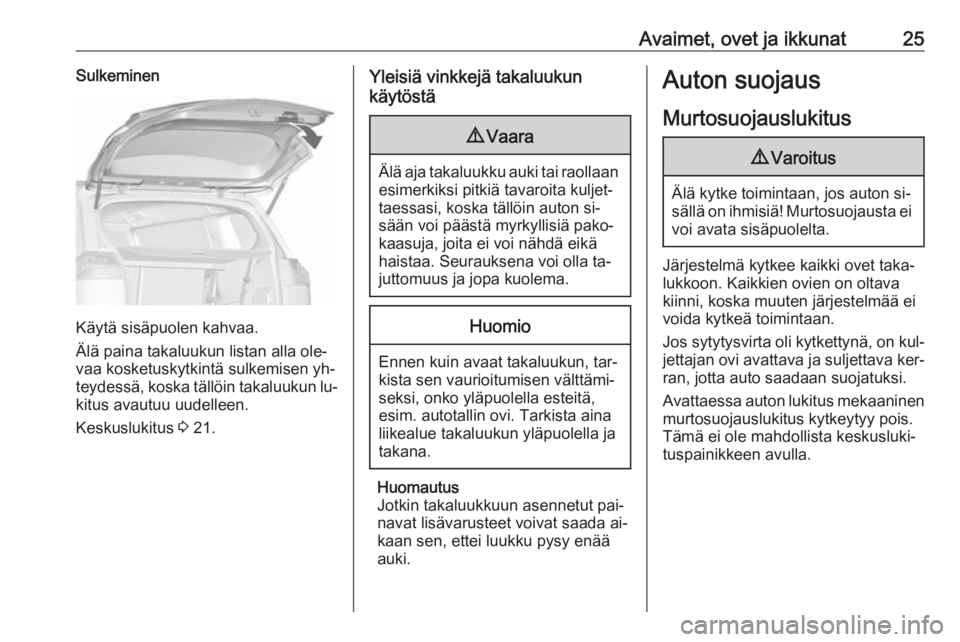

Avaimet, ovet ja ikkunat25Sulkeminen
Käytä sisäpuolen kahvaa.
Älä paina takaluukun listan alla ole‐
vaa kosketuskytkintä sulkemisen yh‐
teydessä, koska tällöin takaluukun lu‐
kitus avautuu uudelleen.
Keskuslukitus 3 21.
Yleisiä vinkkejä takaluukun
käytöstä9 Vaara
Älä aja takaluukku auki tai raollaan
esimerkiksi pitkiä tavaroita kuljet‐
taessasi, koska tällöin auton si‐
sään voi päästä myrkyllisiä pako‐
kaasuja, joita ei voi nähdä eikä
haistaa. Seurauksena voi olla ta‐
juttomuus ja jopa kuolema.
Huomio
Ennen kuin avaat takaluukun, tar‐
kista sen vaurioitumisen välttämi‐
seksi, onko yläpuolella esteitä,
esim. autotallin ovi. Tarkista aina
liikealue takaluukun yläpuolella ja
takana.
Huomautus
Jotkin takaluukkuun asennetut pai‐
navat lisävarusteet voivat saada ai‐
kaan sen, ettei luukku pysy enää
auki.
Auton suojaus
Murtosuojauslukitus9 Varoitus
Älä kytke toimintaan, jos auton si‐
sällä on ihmisiä! Murtosuojausta ei
voi avata sisäpuolelta.
Järjestelmä kytkee kaikki ovet taka‐
lukkoon. Kaikkien ovien on oltava
kiinni, koska muuten järjestelmää ei
voida kytkeä toimintaan.
Jos sytytysvirta oli kytkettynä, on kul‐
jettajan ovi avattava ja suljettava ker‐ ran, jotta auto saadaan suojatuksi.
Avattaessa auton lukitus mekaaninen
murtosuojauslukitus kytkeytyy pois.
Tämä ei ole mahdollista keskusluki‐
tuspainikkeen avulla.

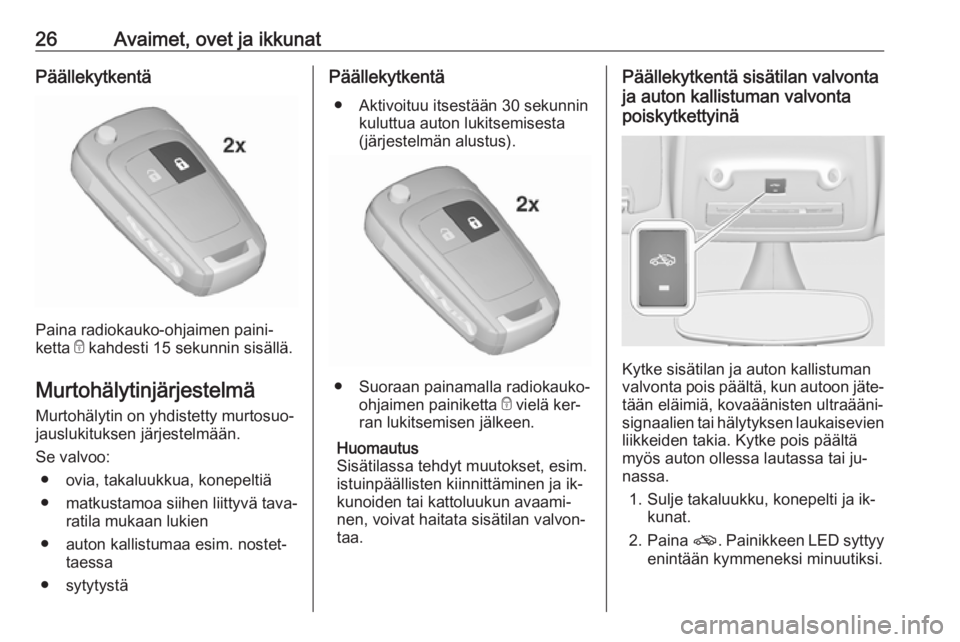

26Avaimet, ovet ja ikkunatPäällekytkentä
Paina radiokauko-ohjaimen paini‐
ketta e kahdesti 15 sekunnin sisällä.
Murtohälytinjärjestelmä Murtohälytin on yhdistetty murtosuo‐
jauslukituksen järjestelmään.
Se valvoo: ● ovia, takaluukkua, konepeltiä
● matkustamoa siihen liittyvä tava‐ ratila mukaan lukien
● auton kallistumaa esim. nostet‐ taessa
● sytytystä
Päällekytkentä
● Aktivoituu itsestään 30 sekunnin kuluttua auton lukitsemisesta
(järjestelmän alustus).
● Suoraan painamalla radiokauko-
ohjaimen painiketta e vielä ker‐
ran lukitsemisen jälkeen.
Huomautus
Sisätilassa tehdyt muutokset, esim.
istuinpäällisten kiinnittäminen ja ik‐
kunoiden tai kattoluukun avaami‐
nen, voivat haitata sisätilan valvon‐
taa.
Päällekytkentä sisätilan valvonta
ja auton kallistuman valvonta
poiskytkettyinä
Kytke sisätilan ja auton kallistuman
valvonta pois päältä, kun autoon jäte‐ tään eläimiä, kovaäänisten ultraääni‐
signaalien tai hälytyksen laukaisevien
liikkeiden takia. Kytke pois päältä
myös auton ollessa lautassa tai ju‐
nassa.
1. Sulje takaluukku, konepelti ja ik‐ kunat.
2. Paina o. Painikkeen LED syttyy
enintään kymmeneksi minuutiksi.

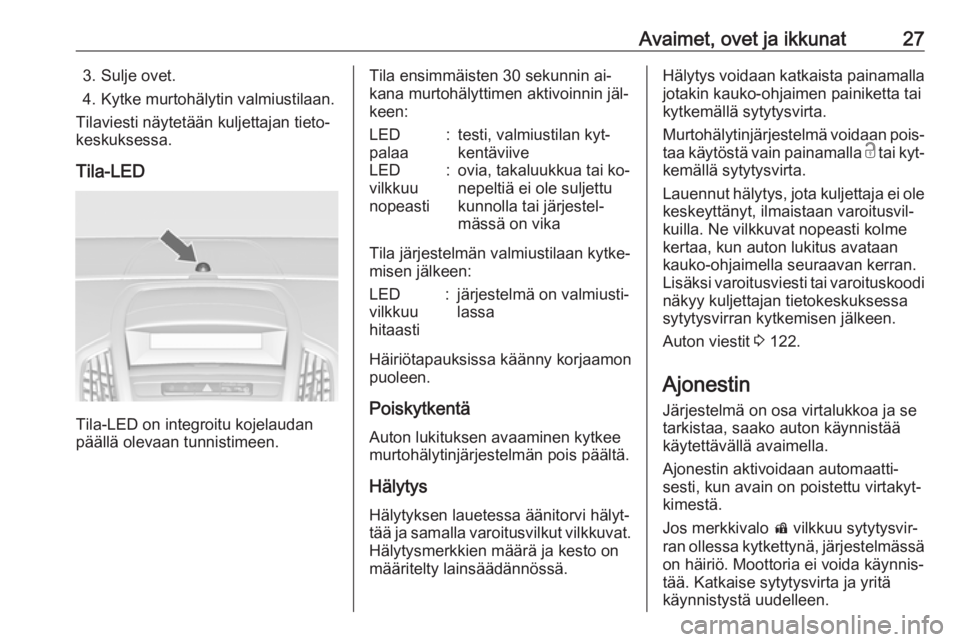

Avaimet, ovet ja ikkunat273. Sulje ovet.
4. Kytke murtohälytin valmiustilaan.
Tilaviesti näytetään kuljettajan tieto‐
keskuksessa.
Tila-LED
Tila-LED on integroitu kojelaudan
päällä olevaan tunnistimeen.
Tila ensimmäisten 30 sekunnin ai‐ kana murtohälyttimen aktivoinnin jäl‐
keen:LED
palaa:testi, valmiustilan kyt‐
kentäviiveLED
vilkkuu
nopeasti:ovia, takaluukkua tai ko‐
nepeltiä ei ole suljettu
kunnolla tai järjestel‐
mässä on vika
Tila järjestelmän valmiustilaan kytke‐ misen jälkeen:
LED
vilkkuu
hitaasti:järjestelmä on valmiusti‐
lassa
Häiriötapauksissa käänny korjaamon
puoleen.
Poiskytkentä
Auton lukituksen avaaminen kytkee
murtohälytinjärjestelmän pois päältä.
Hälytys Hälytyksen lauetessa äänitorvi hälyt‐
tää ja samalla varoitusvilkut vilkkuvat. Hälytysmerkkien määrä ja kesto on
määritelty lainsäädännössä.
Hälytys voidaan katkaista painamalla jotakin kauko-ohjaimen painiketta tai
kytkemällä sytytysvirta.
Murtohälytinjärjestelmä voidaan pois‐ taa käytöstä vain painamalla c tai kyt‐
kemällä sytytysvirta.
Lauennut hälytys, jota kuljettaja ei ole
keskeyttänyt, ilmaistaan varoitusvil‐
kuilla. Ne vilkkuvat nopeasti kolme
kertaa, kun auton lukitus avataan
kauko-ohjaimella seuraavan kerran.
Lisäksi varoitusviesti tai varoituskoodi
näkyy kuljettajan tietokeskuksessa
sytytysvirran kytkemisen jälkeen.
Auton viestit 3 122.
Ajonestin
Järjestelmä on osa virtalukkoa ja se
tarkistaa, saako auton käynnistää
käytettävällä avaimella.
Ajonestin aktivoidaan automaatti‐
sesti, kun avain on poistettu virtakyt‐
kimestä.
Jos merkkivalo d vilkkuu sytytysvir‐
ran ollessa kytkettynä, järjestelmässä
on häiriö. Moottoria ei voida käynnis‐
tää. Katkaise sytytysvirta ja yritä
käynnistystä uudelleen.

28Avaimet, ovet ja ikkunatJos merkkivalo vilkkuu edelleen, yritäkäynnistää moottori vara-avaimella ja
käänny korjaamon puoleen.
Huomautus
Ajonestin ei lukitse ovia. Lukitse
auto ja kytke murtohälytin aina pois‐ tuessasi auton luota 3 21, 3 26.
Merkkivalo d 3 114.Ulkopeilit
Kupera muoto
Kuperassa ulkopeilissä on asfäärinen
alue ja se vähentää kuolleita kohtia.
Peilin muodon johdosta kohteet vai‐
kuttavat pienemmiltä, joten etäisyyk‐
siä on vaikeampi arvioida.
Kuolleen kulman varoitus 3 202
Sähkötoiminen säätöValitse kyseinen ulkopeili kääntä‐
mällä säädintä vasemmalle (L) tai oi‐
kealle (R). Käännä sitten säädintä
säätääksesi peiliä.
Asennossa 0 mitään peiliä ei ole va‐
littu.
Kääntyvät peilit
Jalankulkijoiden turvallisuuden pa‐
rantamiseksi ovipeili kääntyy sivulle
riittävän voimakkaasta iskusta. Pa‐
lauta peili alkuasentoonsa painamalla peilikoteloa kevyesti.
