OPEL ZAFIRA C 2016.5 Ohjekirja (in Finnish)

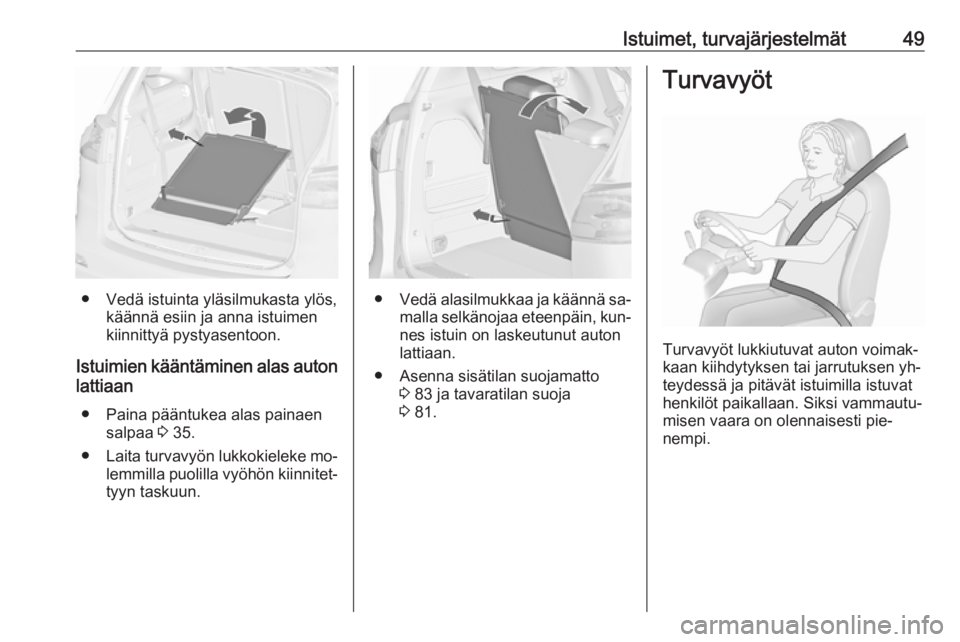

Istuimet, turvajärjestelmät49
● Vedä istuinta yläsilmukasta ylös,käännä esiin ja anna istuimen
kiinnittyä pystyasentoon.
Istuimien kääntäminen alas auton lattiaan
● Paina pääntukea alas painaen salpaa 3 35.
● Laita turvavyön lukkokieleke mo‐
lemmilla puolilla vyöhön kiinnitet‐tyyn taskuun.● Vedä alasilmukkaa ja käännä sa‐
malla selkänojaa eteenpäin, kun‐
nes istuin on laskeutunut auton
lattiaan.
● Asenna sisätilan suojamatto 3 83 ja tavaratilan suoja
3 81.
Turvavyöt
Turvavyöt lukkiutuvat auton voimak‐
kaan kiihdytyksen tai jarrutuksen yh‐
teydessä ja pitävät istuimilla istuvat
henkilöt paikallaan. Siksi vammautu‐
misen vaara on olennaisesti pie‐
nempi.

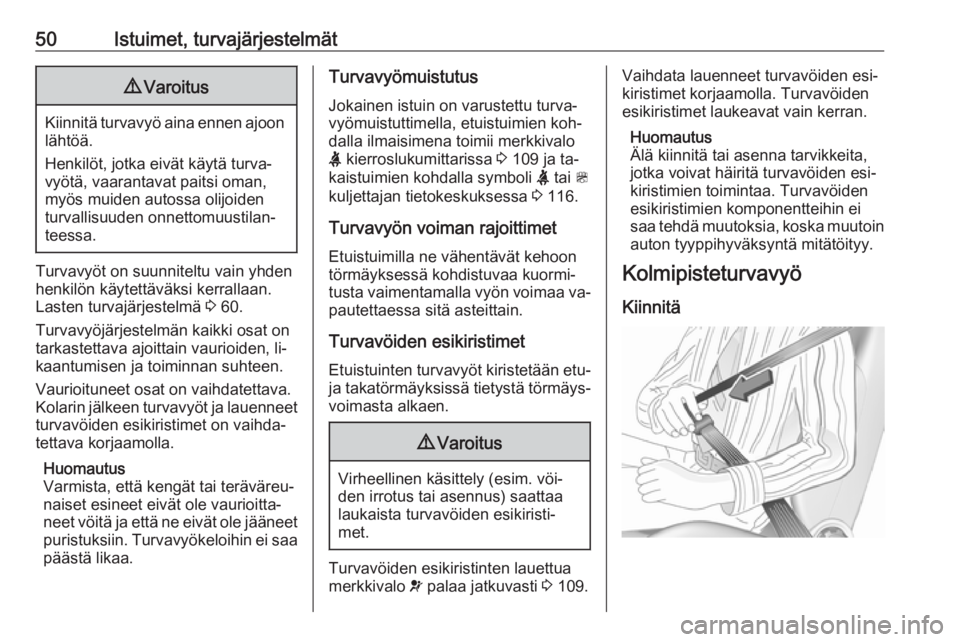

50Istuimet, turvajärjestelmät9Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Turvavyöt on suunniteltu vain yhden
henkilön käytettäväksi kerrallaan.
Lasten turvajärjestelmä 3 60.
Turvavyöjärjestelmän kaikki osat on
tarkastettava ajoittain vaurioiden, li‐ kaantumisen ja toiminnan suhteen.
Vaurioituneet osat on vaihdatettava.
Kolarin jälkeen turvavyöt ja lauenneet
turvavöiden esikiristimet on vaihda‐
tettava korjaamolla.
Huomautus
Varmista, että kengät tai teräväreu‐
naiset esineet eivät ole vaurioitta‐
neet vöitä ja että ne eivät ole jääneet
puristuksiin. Turvavyökeloihin ei saa
päästä likaa.
Turvavyömuistutus
Jokainen istuin on varustettu turva‐ vyömuistuttimella, etuistuimien koh‐
dalla ilmaisimena toimii merkkivalo
X kierroslukumittarissa 3 109 ja ta‐
kaistuimien kohdalla symboli X tai >
kuljettajan tietokeskuksessa 3 116.
Turvavyön voiman rajoittimet Etuistuimilla ne vähentävät kehoon
törmäyksessä kohdistuvaa kuormi‐
tusta vaimentamalla vyön voimaa va‐ pautettaessa sitä asteittain.
Turvavöiden esikiristimet Etuistuinten turvavyöt kiristetään etu-
ja takatörmäyksissä tietystä törmäys‐ voimasta alkaen.9 Varoitus
Virheellinen käsittely (esim. vöi‐
den irrotus tai asennus) saattaa laukaista turvavöiden esikiristi‐
met.
Turvavöiden esikiristinten lauettua
merkkivalo v palaa jatkuvasti 3 109.
Vaihdata lauenneet turvavöiden esi‐
kiristimet korjaamolla. Turvavöiden
esikiristimet laukeavat vain kerran.
Huomautus
Älä kiinnitä tai asenna tarvikkeita,
jotka voivat häiritä turvavöiden esi‐
kiristimien toimintaa. Turvavöiden
esikiristimien komponentteihin ei
saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy.
Kolmipisteturvavyö
Kiinnitä

Istuimet, turvajärjestelmät51Vedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon. Kiristä lantiovyötä
ajon aikana usein vetämällä olka‐
vyöstä.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon vä‐
liin.
9 Varoitus
Vyötä ei saa viedä vaatteiden tas‐
kuissa olevien kovien eikä rikkou‐tuvien esineiden yli.
Turvavyömuistutin X, > 3 109,
3 116
Korkeuden säätö
1. Vedä vyötä hieman ulospäin.
2. Siirrä korkeuden säädintä ylös‐ päin tai avaa salpa painamalla
painiketta ja työnnä korkeuden
säädintä alaspäin.
Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan
eikä olkavarren yli.
Turvavyötä ei saa säätää ajon ai‐
kana.

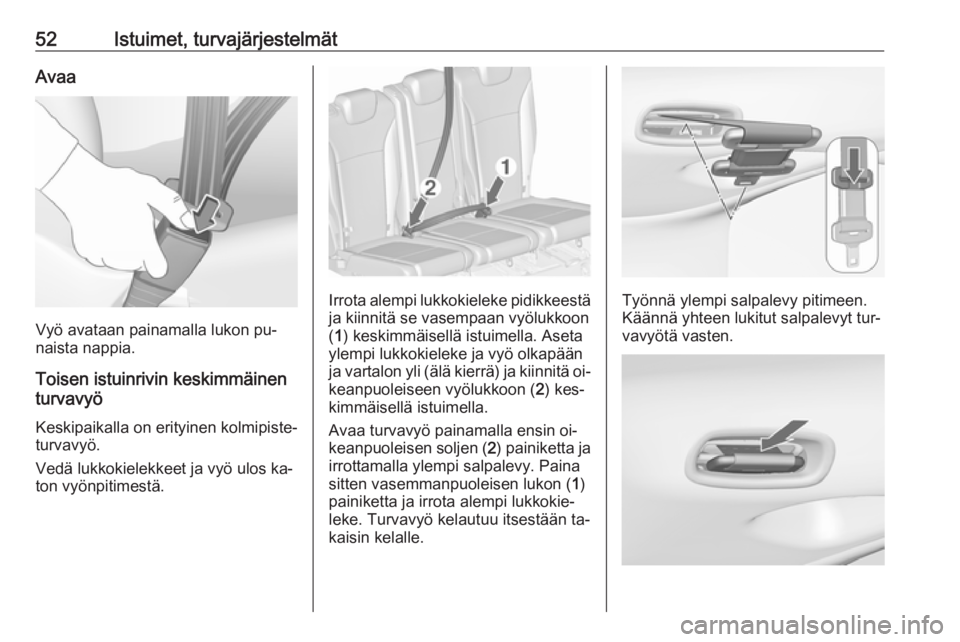

52Istuimet, turvajärjestelmätAvaa
Vyö avataan painamalla lukon pu‐
naista nappia.
Toisen istuinrivin keskimmäinen
turvavyö
Keskipaikalla on erityinen kolmipiste‐ turvavyö.
Vedä lukkokielekkeet ja vyö ulos ka‐
ton vyönpitimestä.
Irrota alempi lukkokieleke pidikkeestä
ja kiinnitä se vasempaan vyölukkoon
( 1 ) keskimmäisellä istuimella. Aseta
ylempi lukkokieleke ja vyö olkapään
ja vartalon yli (älä kierrä) ja kiinnitä oi‐ keanpuoleiseen vyölukkoon ( 2) kes‐
kimmäisellä istuimella.
Avaa turvavyö painamalla ensin oi‐
keanpuoleisen soljen ( 2) painiketta ja
irrottamalla ylempi salpalevy. Paina
sitten vasemmanpuoleisen lukon ( 1)
painiketta ja irrota alempi lukkokie‐ leke. Turvavyö kelautuu itsestään ta‐
kaisin kelalle.Työnnä ylempi salpalevy pitimeen.
Käännä yhteen lukitut salpalevyt tur‐
vavyötä vasten.

Istuimet, turvajärjestelmät53Työnnä katossa olevaan turvavyön
pitimeen siten, että alempi salpalevy
osoittaa eteenpäin.
Kolmannen istuinrivin turvavyöt
Kolmannella istuinrivillä on kolmipis‐
teturvavyöt.
Laita turvavyön lukkokieleke molem‐
milla puolilla vyöhön kiinnitettyyn tas‐ kuun, kun turvavyöt eivät ole käy‐
tössä tai istuimet käännetään.
Jos toisen istuinrivin keskipaikalla on
matkustaja ja turvavyö on kiinnitetty,
vain korkeintaan 150 cm pitkät henki‐
löt saavat käyttää kolmannen istuinri‐ vin vasemmanpuoleista istuinta.
Keskimmäisen turvavyön takapuo‐
lella on kolmannen istuinrivin vasem‐
manpuoleisen istuimen matkustajaa
varten varoitustarra, joka näkyy, kun
vyö vedetään ulos.
Turvavöiden käyttö raskauden
aikana9 Varoitus
Lantiovyön tulee kulkea lantion yli
mahdollisimman alhaalla, jotta
alavatsaan ei kohdistu painetta.
Turvatyynyjärjestelmä
Turvatyynyjärjestelmä koostuu
useista yksittäisistä järjestelmistä va‐
rusteiden kattavuudesta riippuen.
Turvatyynyt täyttyvät törmäystilan‐
teessa millisekunneissa. Se tyhjenee
myös niin nopeasti, että sitä ei onnet‐
tomuuden tapahtuessa usein havait‐
sekaan.9 Varoitus
Järjestelmät voivat laueta odotta‐
matta, jos niitä on käsitelty asian‐
tuntemattomasti.
Huomautus
Keskikonsolin alueella sijaitsee tur‐
vatyynyjärjestelmän ja turvavöiden
esikiristinten ohjauselektroniikka.
Sinne ei saa panna mitään mag‐
neettisia esineitä.
Älä kiinnitä mitään turvatyynyjen
kansiin äläkä peitä niitä millään
muulla materiaalilla.
Kukin turvatyyny laukeaa vain ker‐
ran. Vaihdata lauenneet turvatyynyt
korjaamolla. Lisäksi on

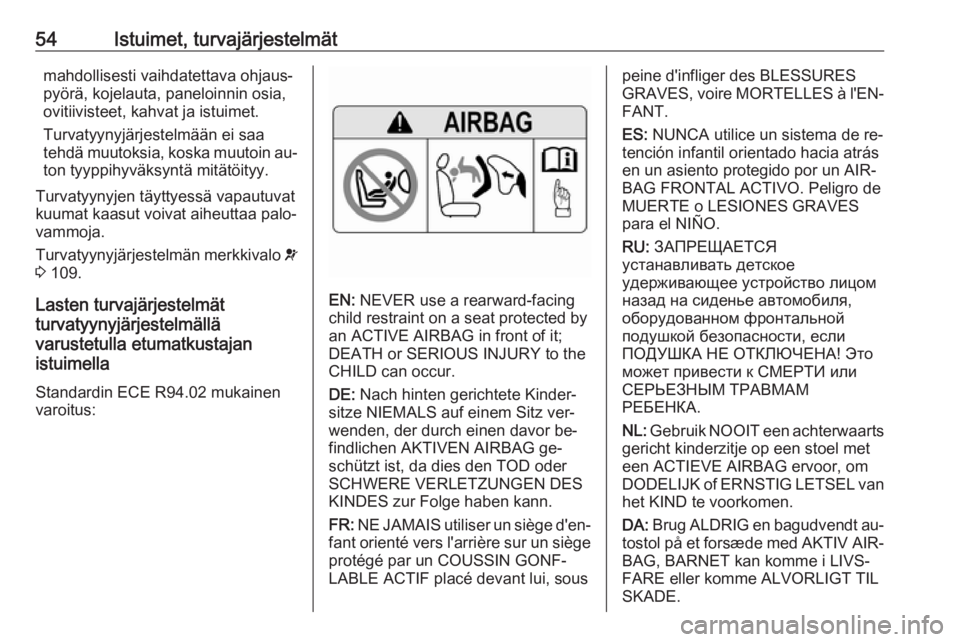

54Istuimet, turvajärjestelmätmahdollisesti vaihdatettava ohjaus‐
pyörä, kojelauta, paneloinnin osia,
ovitiivisteet, kahvat ja istuimet.
Turvatyynyjärjestelmään ei saa
tehdä muutoksia, koska muutoin au‐ ton tyyppihyväksyntä mitätöityy.
Turvatyynyjen täyttyessä vapautuvat
kuumat kaasut voivat aiheuttaa palo‐ vammoja.
Turvatyynyjärjestelmän merkkivalo v
3 109.
Lasten turvajärjestelmät
turvatyynyjärjestelmällä
varustetulla etumatkustajan
istuimella
Standardin ECE R94.02 mukainen varoitus:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐
wenden, der durch einen davor be‐
findlichen AKTIVEN AIRBAG ge‐
schützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège protégé par un COUSSIN GONF‐
LABLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐
FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐
BAG FRONTAL ACTIVO. Peligro de
MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐
BAG, BARNET kan komme i LIVS‐
FARE eller komme ALVORLIGT TIL
SKADE.

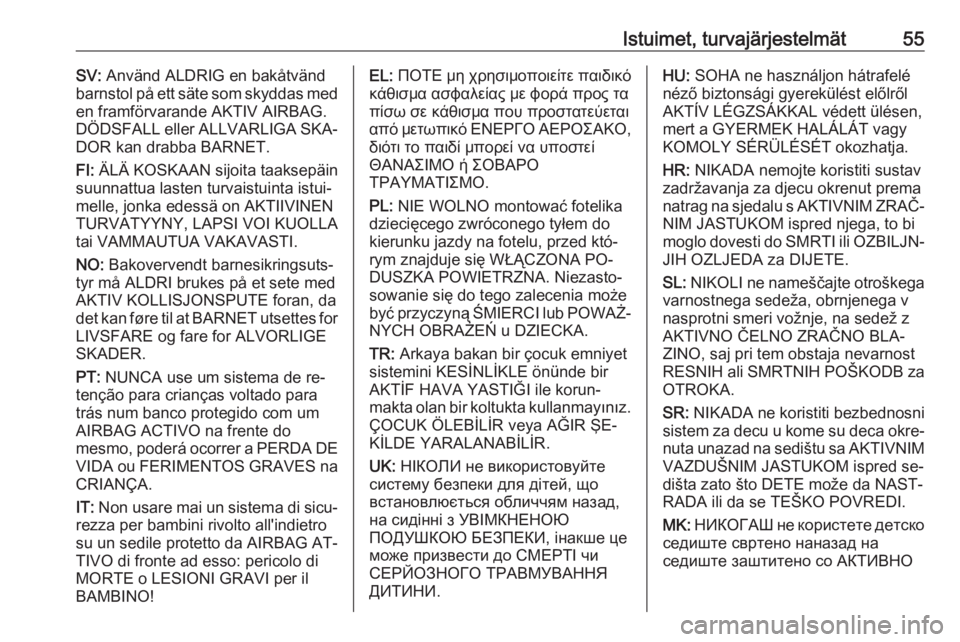

Istuimet, turvajärjestelmät55SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med
en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐ DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsuts‐
tyr må ALDRI brukes på et sete med
AKTIV KOLLISJONSPUTE foran, da det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG AT‐
TIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed któ‐
rym znajduje się WŁĄCZONA PO‐
DUSZKA POWIETRZNA. Niezasto‐
sowanie się do tego zalecenia może
być przyczyną ŚMIERCI lub POWAŻ‐
NYCH OBRAŻEŃ u DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR ŞE‐
KİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐
NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO BLA‐
ZINO, saj pri tem obstaja nevarnost
RESNIH ali SMRTNIH POŠKODB za
OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred se‐
dišta zato što DETE može da NAST‐
RADA ili da se TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО

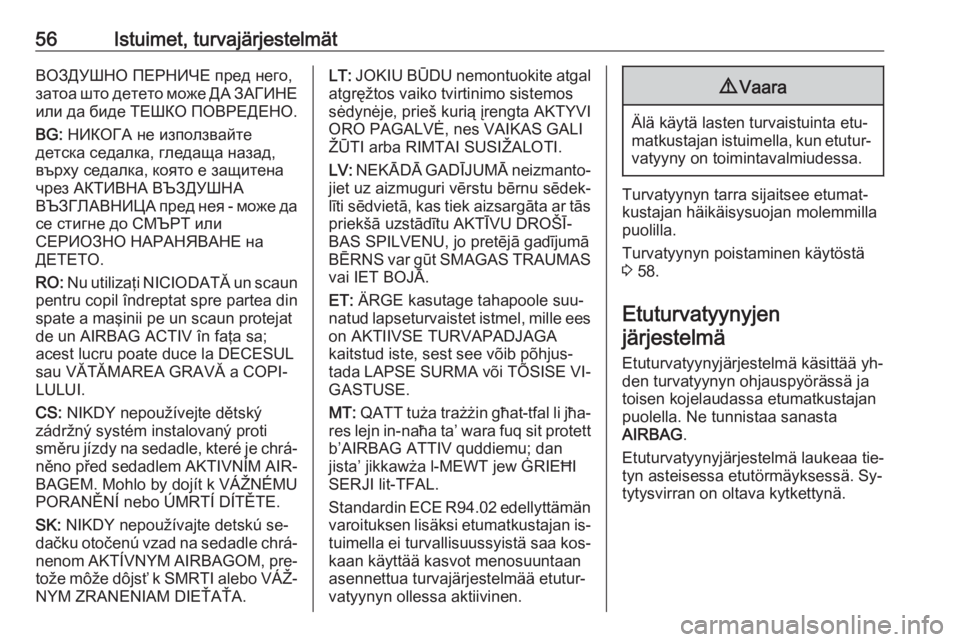

56Istuimet, turvajärjestelmätВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM AIR‐ BAGEM. Mohlo by dojít k VÁŽNÉMU
PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐
nenom AKTÍVNYM AIRBAGOM, pre‐ tože môže dôjsť k SMRTI alebo VÁŽ‐
NYM ZRANENIAM DIEŤAŤA.LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE VI‐ GASTUSE.
MT: QATT tuża trażżin għat-tfal li jħa‐
res lejn in-naħa ta’ wara fuq sit protett b’AIRBAG ATTIV quddiemu; dan
jista’ jikkawża l-MEWT jew ĠRIEĦI
SERJI lit-TFAL.
Standardin ECE R94.02 edellyttämän
varoituksen lisäksi etumatkustajan is‐ tuimella ei turvallisuussyistä saa kos‐
kaan käyttää kasvot menosuuntaan
asennettua turvajärjestelmää etutur‐
vatyynyn ollessa aktiivinen.9 Vaara
Älä käytä lasten turvaistuinta etu‐
matkustajan istuimella, kun etutur‐ vatyyny on toimintavalmiudessa.
Turvatyynyn tarra sijaitsee etumat‐
kustajan häikäisysuojan molemmilla
puolilla.
Turvatyynyn poistaminen käytöstä
3 58.
Etuturvatyynyjen
järjestelmä
Etuturvatyynyjärjestelmä käsittää yh‐
den turvatyynyn ohjauspyörässä ja
toisen kojelaudassa etumatkustajan
puolella. Ne tunnistaa sanasta
AIRBAG .
Etuturvatyynyjärjestelmä laukeaa tie‐
tyn asteisessa etutörmäyksessä. Sy‐
tytysvirran on oltava kytkettynä.

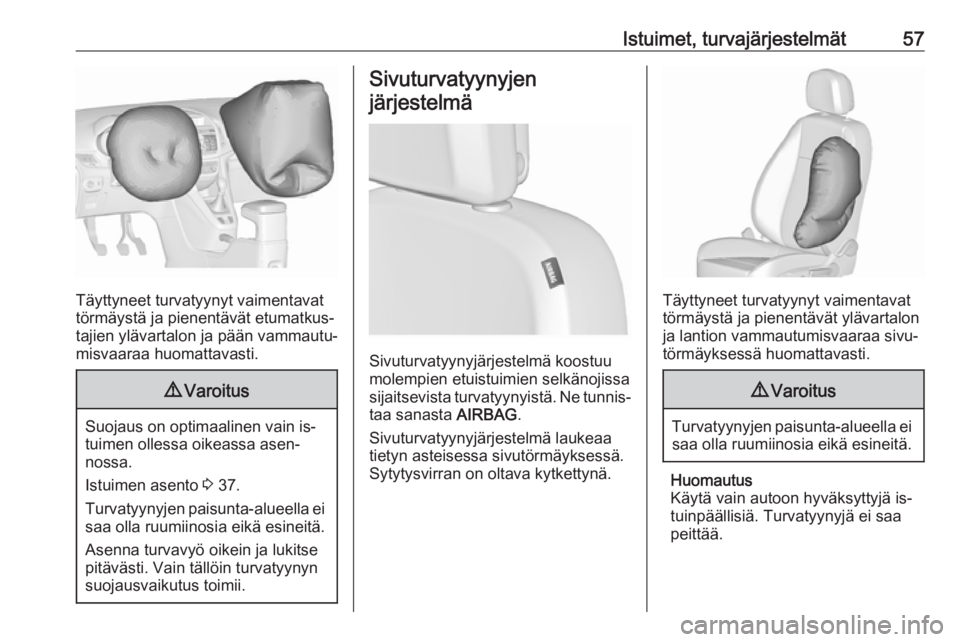

Istuimet, turvajärjestelmät57
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät etumatkus‐
tajien ylävartalon ja pään vammautu‐
misvaaraa huomattavasti.
9 Varoitus
Suojaus on optimaalinen vain is‐
tuimen ollessa oikeassa asen‐
nossa.
Istuimen asento 3 37.
Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä.
Asenna turvavyö oikein ja lukitse
pitävästi. Vain tällöin turvatyynyn
suojausvaikutus toimii.
Sivuturvatyynyjen
järjestelmä
Sivuturvatyynyjärjestelmä koostuu
molempien etuistuimien selkänojissa
sijaitsevista turvatyynyistä. Ne tunnis‐
taa sanasta AIRBAG.
Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät ylävartalon
ja lantion vammautumisvaaraa sivu‐
törmäyksessä huomattavasti.
9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Huomautus
Käytä vain autoon hyväksyttyjä is‐
tuinpäällisiä. Turvatyynyjä ei saa
peittää.

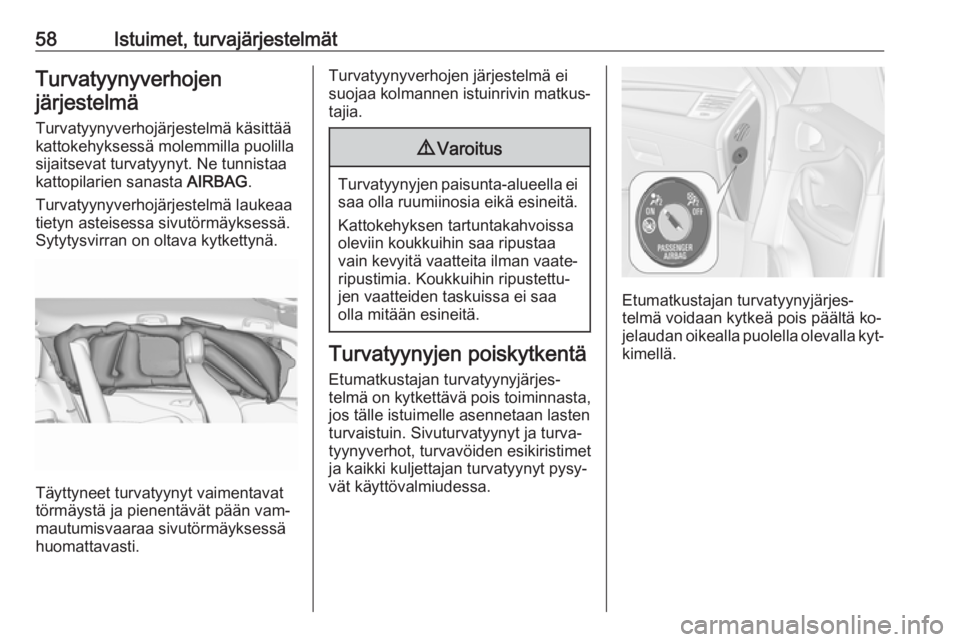

58Istuimet, turvajärjestelmätTurvatyynyverhojenjärjestelmä
Turvatyynyverhojärjestelmä käsittää
kattokehyksessä molemmilla puolilla
sijaitsevat turvatyynyt. Ne tunnistaa kattopilarien sanasta AIRBAG.
Turvatyynyverhojärjestelmä laukeaa
tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät pään vam‐
mautumisvaaraa sivutörmäyksessä
huomattavasti.
Turvatyynyverhojen järjestelmä ei
suojaa kolmannen istuinrivin matkus‐ tajia.9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Kattokehyksen tartuntakahvoissa
oleviin koukkuihin saa ripustaa
vain kevyitä vaatteita ilman vaate‐
ripustimia. Koukkuihin ripustettu‐
jen vaatteiden taskuissa ei saa
olla mitään esineitä.
Turvatyynyjen poiskytkentä
Etumatkustajan turvatyynyjärjes‐
telmä on kytkettävä pois toiminnasta,
jos tälle istuimelle asennetaan lasten
turvaistuin. Sivuturvatyynyt ja turva‐
tyynyverhot, turvavöiden esikiristimet
ja kaikki kuljettajan turvatyynyt pysy‐ vät käyttövalmiudessa.
Etumatkustajan turvatyynyjärjes‐
telmä voidaan kytkeä pois päältä ko‐
jelaudan oikealla puolella olevalla kyt‐ kimellä.
