OPEL ZAFIRA C 2016.5 Ohjekirja (in Finnish)

Säilytys89Verkkotasku
Työnnä sovittimet oikeisiin paikkoihinkiskoille. Verkkotasku voidaan ripus‐taa sovittimiin.
Koukkujen asennus kiskoihin
Työnnä koukku halutussa kohdassa
ensin kiskon yläuraan ja paina se sit‐
ten alauraan. Irrota vetämällä ensin
pois yläurasta.
Takaluukun edessä oleva
väliverkko
Asennus suoraan takaluukun eteen.
Paina ennen asennusta verkon tan‐
gon neljä päätyosaa sisään kiertä‐
mällä niitä vastapäivään.
Asenna painamalla verkon tankoja
yhteen ja asettamalla takaluukun ke‐ hyksen aukkoihin. Pitempi tanko täy‐tyy asettaa ylös.
Irrotus: paina verkkotankoa kokoon ja poista se.

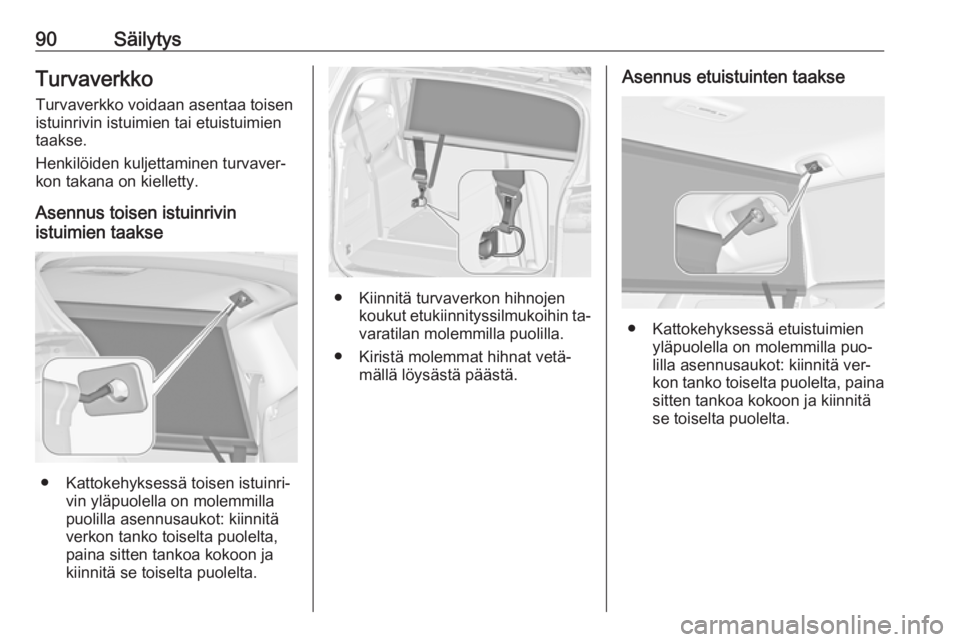

90SäilytysTurvaverkko
Turvaverkko voidaan asentaa toisen
istuinrivin istuimien tai etuistuimien
taakse.
Henkilöiden kuljettaminen turvaver‐ kon takana on kielletty.
Asennus toisen istuinrivin
istuimien taakse
● Kattokehyksessä toisen istuinri‐ vin yläpuolella on molemmilla
puolilla asennusaukot: kiinnitä
verkon tanko toiselta puolelta,
paina sitten tankoa kokoon ja
kiinnitä se toiselta puolelta.
● Kiinnitä turvaverkon hihnojen koukut etukiinnityssilmukoihin ta‐varatilan molemmilla puolilla.
● Kiristä molemmat hihnat vetä‐ mällä löysästä päästä.
Asennus etuistuinten taakse
● Kattokehyksessä etuistuimienyläpuolella on molemmilla puo‐
lilla asennusaukot: kiinnitä ver‐
kon tanko toiselta puolelta, paina sitten tankoa kokoon ja kiinnitä
se toiselta puolelta.

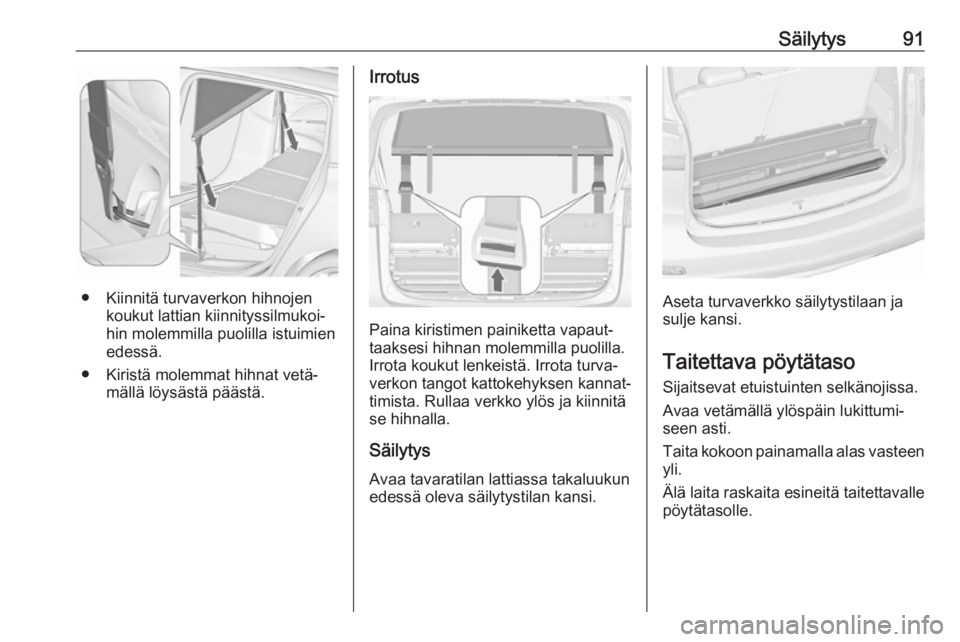

Säilytys91
● Kiinnitä turvaverkon hihnojenkoukut lattian kiinnityssilmukoi‐
hin molemmilla puolilla istuimien
edessä.
● Kiristä molemmat hihnat vetä‐ mällä löysästä päästä.
Irrotus
Paina kiristimen painiketta vapaut‐
taaksesi hihnan molemmilla puolilla.
Irrota koukut lenkeistä. Irrota turva‐
verkon tangot kattokehyksen kannat‐
timista. Rullaa verkko ylös ja kiinnitä
se hihnalla.
Säilytys
Avaa tavaratilan lattiassa takaluukun edessä oleva säilytystilan kansi.
Aseta turvaverkko säilytystilaan ja
sulje kansi.
Taitettava pöytätaso Sijaitsevat etuistuinten selkänojissa.
Avaa vetämällä ylöspäin lukittumi‐
seen asti.
Taita kokoon painamalla alas vasteen
yli.
Älä laita raskaita esineitä taitettavalle pöytätasolle.

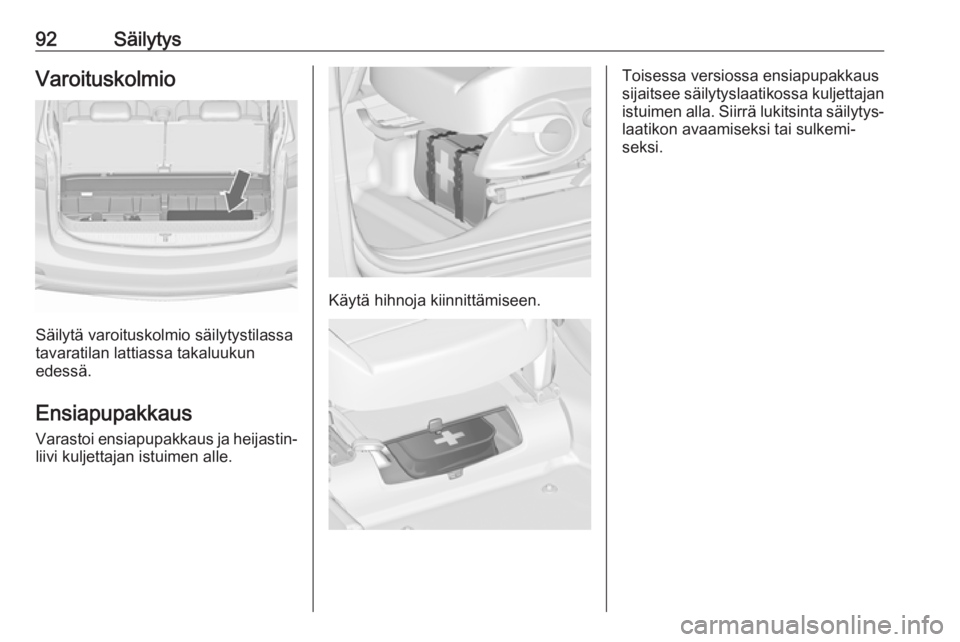

92SäilytysVaroituskolmio
Säilytä varoituskolmio säilytystilassa
tavaratilan lattiassa takaluukun
edessä.
Ensiapupakkaus Varastoi ensiapupakkaus ja heijastin‐liivi kuljettajan istuimen alle.
Käytä hihnoja kiinnittämiseen.
Toisessa versiossa ensiapupakkaus
sijaitsee säilytyslaatikossa kuljettajan istuimen alla. Siirrä lukitsinta säilytys‐laatikon avaamiseksi tai sulkemi‐
seksi.

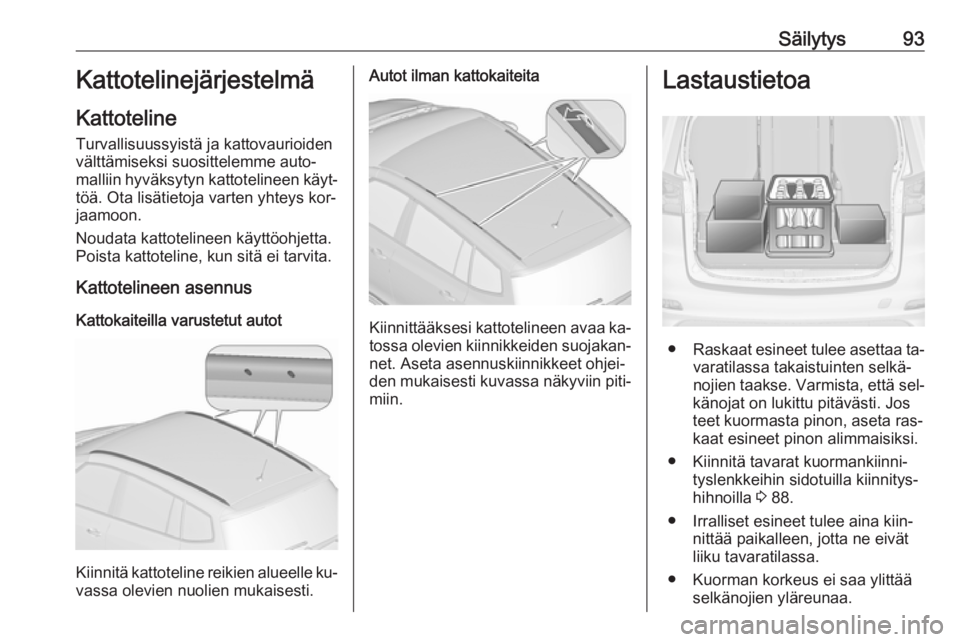

Säilytys93Kattotelinejärjestelmä
Kattoteline Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐
töä. Ota lisätietoja varten yhteys kor‐
jaamoon.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.
Kattotelineen asennus
Kattokaiteilla varustetut autot
Kiinnitä kattoteline reikien alueelle ku‐
vassa olevien nuolien mukaisesti.
Autot ilman kattokaiteita
Kiinnittääksesi kattotelineen avaa ka‐
tossa olevien kiinnikkeiden suojakan‐
net. Aseta asennuskiinnikkeet ohjei‐
den mukaisesti kuvassa näkyviin piti‐
miin.
Lastaustietoa
● Raskaat esineet tulee asettaa ta‐
varatilassa takaistuinten selkä‐nojien taakse. Varmista, että sel‐
känojat on lukittu pitävästi. Jos
teet kuormasta pinon, aseta ras‐
kaat esineet pinon alimmaisiksi.
● Kiinnitä tavarat kuormankiinni‐ tyslenkkeihin sidotuilla kiinnitys‐hihnoilla 3 88.
● Irralliset esineet tulee aina kiin‐ nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.

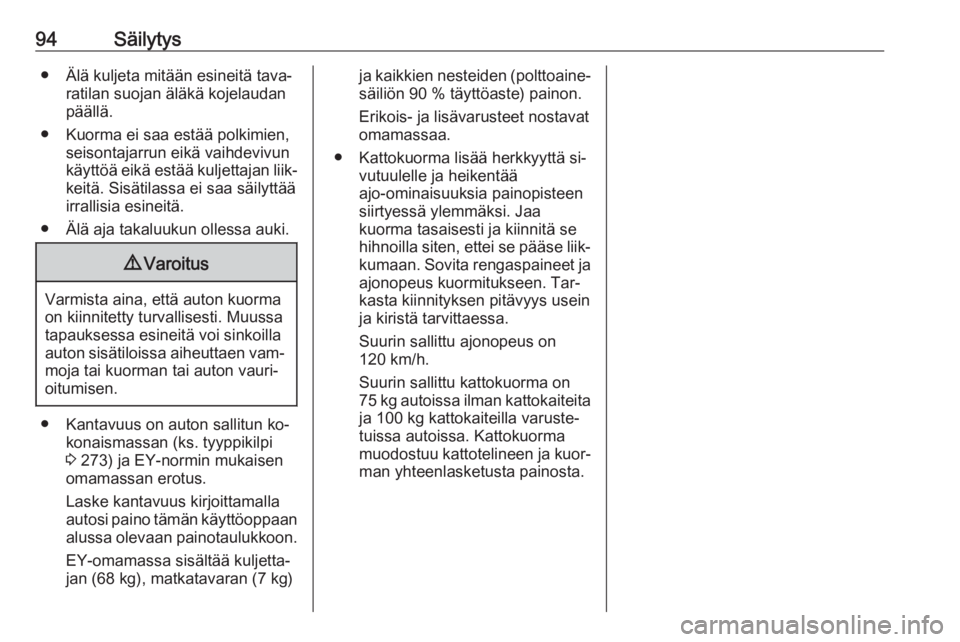

94Säilytys● Älä kuljeta mitään esineitä tava‐ratilan suojan äläkä kojelaudan
päällä.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun
käyttöä eikä estää kuljettajan liik‐ keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla
auton sisätiloissa aiheuttaen vam‐ moja tai kuorman tai auton vauri‐
oitumisen.
● Kantavuus on auton sallitun ko‐ konaismassan (ks. tyyppikilpi
3 273) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan
alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐
jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat
omamassaa.
● Kattokuorma lisää herkkyyttä si‐ vutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse liik‐ kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen. Tar‐
kasta kiinnityksen pitävyys usein
ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma on 75 kg autoissa ilman kattokaiteita
ja 100 kg kattokaiteilla varuste‐
tuissa autoissa. Kattokuorma
muodostuu kattotelineen ja kuor‐ man yhteenlasketusta painosta.

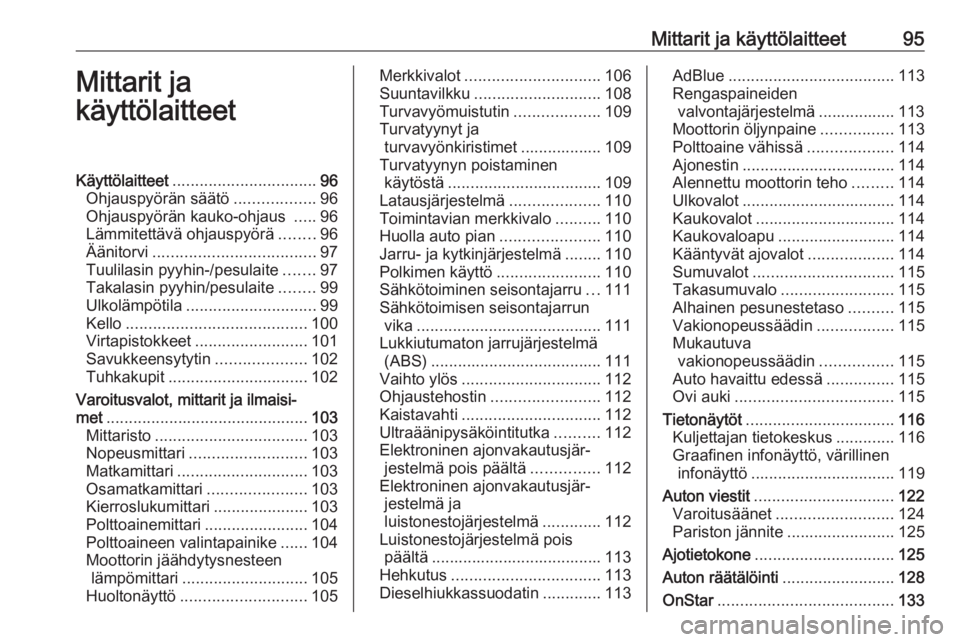

Mittarit ja käyttölaitteet95Mittarit ja
käyttölaitteetKäyttölaitteet ................................ 96
Ohjauspyörän säätö ..................96
Ohjauspyörän kauko-ohjaus .....96
Lämmitettävä ohjauspyörä ........96
Äänitorvi .................................... 97
Tuulilasin pyyhin-/pesulaite .......97
Takalasin pyyhin/pesulaite ........99
Ulkolämpötila ............................. 99
Kello ........................................ 100
Virtapistokkeet ......................... 101
Savukkeensytytin ....................102
Tuhkakupit ............................... 102
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................. 103
Mittaristo .................................. 103
Nopeusmittari .......................... 103
Matkamittari ............................. 103
Osamatkamittari ......................103
Kierroslukumittari .....................103
Polttoainemittari .......................104
Polttoaineen valintapainike ......104
Moottorin jäähdytysnesteen lämpömittari ............................ 105
Huoltonäyttö ............................ 105Merkkivalot.............................. 106
Suuntavilkku ............................ 108
Turvavyömuistutin ...................109
Turvatyynyt ja turvavyönkiristimet .................. 109
Turvatyynyn poistaminen käytöstä .................................. 109
Latausjärjestelmä ....................110
Toimintavian merkkivalo ..........110
Huolla auto pian ......................110
Jarru- ja kytkinjärjestelmä ........110
Polkimen käyttö .......................110
Sähkötoiminen seisontajarru ...111
Sähkötoimisen seisontajarrun vika ......................................... 111
Lukkiutumaton jarrujärjestelmä (ABS) ...................................... 111
Vaihto ylös ............................... 112
Ohjaustehostin ........................ 112
Kaistavahti ............................... 112
Ultraäänipysäköintitutka ..........112
Elektroninen ajonvakautusjär‐ jestelmä pois päältä ...............112
Elektroninen ajonvakautusjär‐ jestelmä ja
luistonestojärjestelmä .............112
Luistonestojärjestelmä pois päältä ...................................... 113
Hehkutus ................................. 113
Dieselhiukkassuodatin .............113AdBlue..................................... 113
Rengaspaineiden valvontajärjestelmä ................. 113
Moottorin öljynpaine ................113
Polttoaine vähissä ...................114
Ajonestin .................................. 114
Alennettu moottorin teho .........114
Ulkovalot .................................. 114
Kaukovalot ............................... 114
Kaukovaloapu .......................... 114
Kääntyvät ajovalot ...................114
Sumuvalot ............................... 115
Takasumuvalo ......................... 115
Alhainen pesunestetaso ..........115
Vakionopeussäädin .................115
Mukautuva vakionopeussäädin ................115
Auto havaittu edessä ...............115
Ovi auki ................................... 115
Tietonäytöt ................................. 116
Kuljettajan tietokeskus .............116
Graafinen infonäyttö, värillinen infonäyttö ................................ 119
Auton viestit ............................... 122
Varoitusäänet .......................... 124
Pariston jännite ........................125
Ajotietokone ............................... 125
Auton räätälöinti .........................128
OnStar ....................................... 133

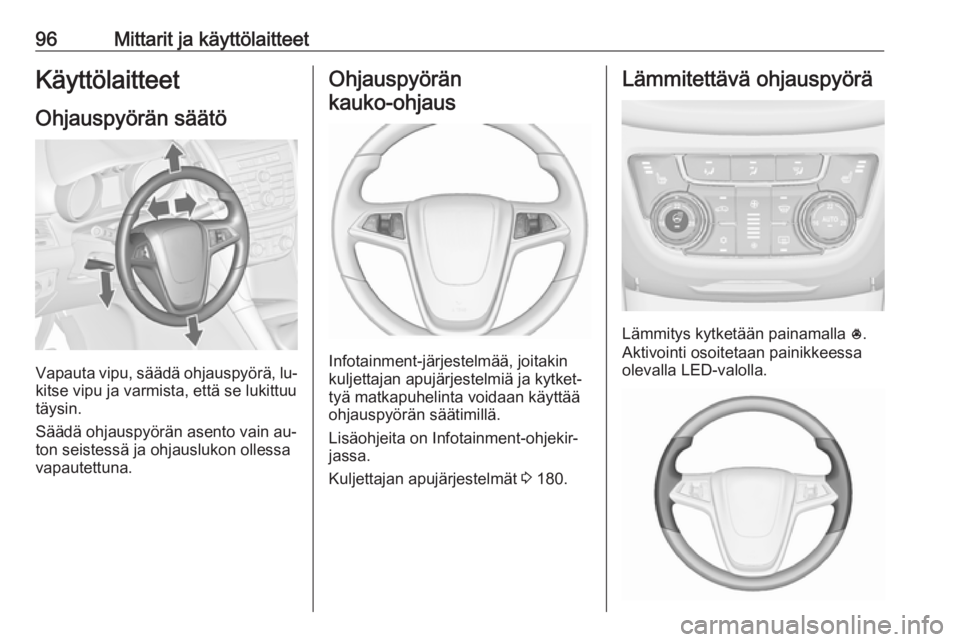

96Mittarit ja käyttölaitteetKäyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä, lu‐
kitse vipu ja varmista, että se lukittuu
täysin.
Säädä ohjauspyörän asento vain au‐
ton seistessä ja ohjauslukon ollessa
vapautettuna.
Ohjauspyörän
kauko-ohjaus
Infotainment-järjestelmää, joitakin
kuljettajan apujärjestelmiä ja kytket‐
tyä matkapuhelinta voidaan käyttää
ohjauspyörän säätimillä.
Lisäohjeita on Infotainment-ohjekir‐
jassa.
Kuljettajan apujärjestelmät 3 180.
Lämmitettävä ohjauspyörä
Lämmitys kytketään painamalla *.
Aktivointi osoitetaan painikkeessa olevalla LED-valolla.

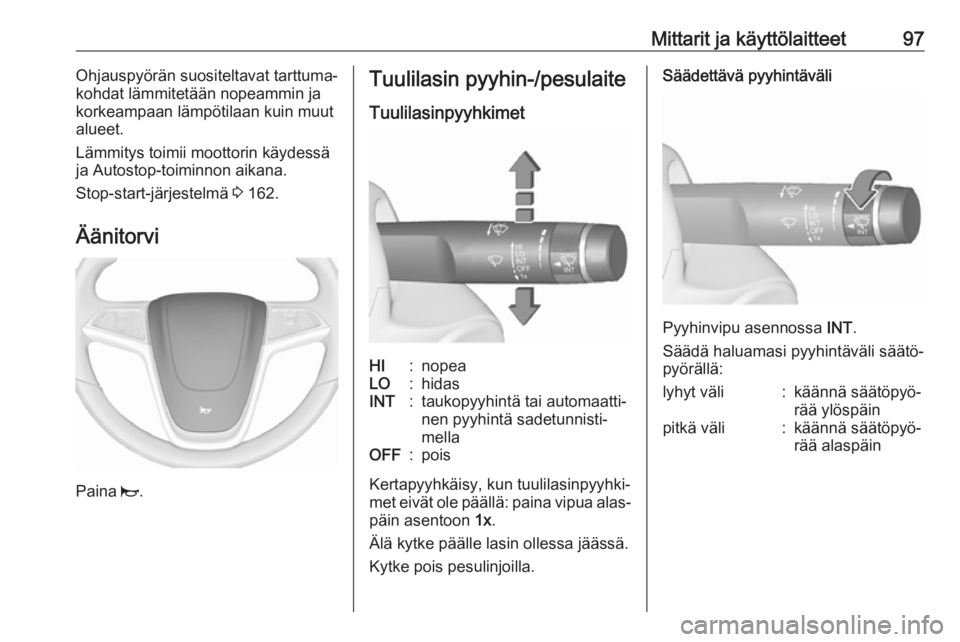

Mittarit ja käyttölaitteet97Ohjauspyörän suositeltavat tarttuma‐
kohdat lämmitetään nopeammin ja
korkeampaan lämpötilaan kuin muut
alueet.
Lämmitys toimii moottorin käydessä
ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 162.
Äänitorvi
Paina j.
Tuulilasin pyyhin-/pesulaite
TuulilasinpyyhkimetHI:nopeaLO:hidasINT:taukopyyhintä tai automaatti‐
nen pyyhintä sadetunnisti‐
mellaOFF:pois
Kertapyyhkäisy, kun tuulilasinpyyhki‐
met eivät ole päällä: paina vipua alas‐
päin asentoon 1x.
Älä kytke päälle lasin ollessa jäässä.
Kytke pois pesulinjoilla.
Säädettävä pyyhintäväli
Pyyhinvipu asennossa INT.
Säädä haluamasi pyyhintäväli säätö‐
pyörällä:
lyhyt väli:käännä säätöpyö‐
rää ylöspäinpitkä väli:käännä säätöpyö‐
rää alaspäin

98Mittarit ja käyttölaitteetPyyhinautomatiikka
sadetunnistimellaINT:pyyhinautomatiikka sadetun‐
nistimella
Sadetunnistin havaitsee tuulilasilla
olevan veden määrän ja ohjaa auto‐
maattisesti tuulilasinpyyhkimien taa‐
juutta.
Jos pyyhkimien taajuus on yli
20 sekuntia, pyyhkimen varsi siirtyy
hieman alaspäin lepoasentoon.
Sadetunnistimen säädettävä
herkkyys
Säädä herkkyys säätöpyörällä:
pieni herkkyys:käännä säätöpyö‐
rää alaspäinsuuri herkkyys:käännä säätöpyö‐
rää ylöspäin
Pidä tunnistin puhtaana pölystä,
liasta ja jäästä.
Tuulilasin ja ajovalojen
pesulaitteet
