OPEL ZAFIRA C 2016.5 Používateľská príručka (in Slovak)

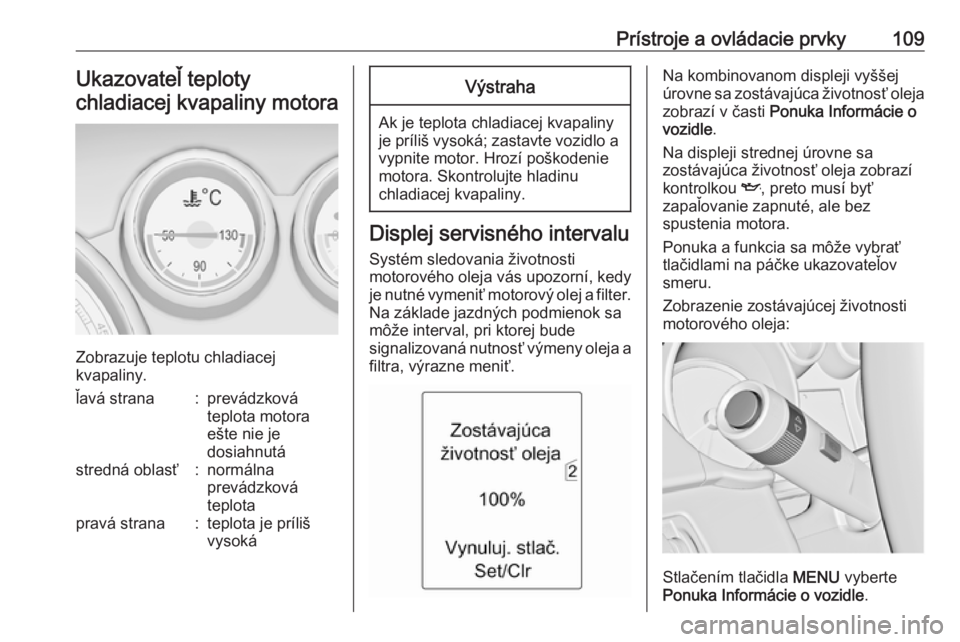

Prístroje a ovládacie prvky109Ukazovateľ teploty
chladiacej kvapaliny motora
Zobrazuje teplotu chladiacej
kvapaliny.
ľavá strana:prevádzková
teplota motora
ešte nie je
dosiahnutástredná oblasť:normálna
prevádzková
teplotapravá strana:teplota je príliš
vysokáVýstraha
Ak je teplota chladiacej kvapaliny
je príliš vysoká; zastavte vozidlo a vypnite motor. Hrozí poškodenie
motora. Skontrolujte hladinu
chladiacej kvapaliny.
Displej servisného intervalu
Systém sledovania životnosti
motorového oleja vás upozorní, kedy
je nutné vymeniť motorový olej a filter.
Na základe jazdných podmienok sa
môže interval, pri ktorej bude
signalizovaná nutnosť výmeny oleja a
filtra, výrazne meniť.
Na kombinovanom displeji vyššej
úrovne sa zostávajúca životnosť oleja zobrazí v časti Ponuka Informácie o
vozidle .
Na displeji strednej úrovne sa
zostávajúca životnosť oleja zobrazí
kontrolkou I, preto musí byť
zapaľovanie zapnuté, ale bez
spustenia motora.
Ponuka a funkcia sa môže vybrať
tlačidlami na páčke ukazovateľov
smeru.
Zobrazenie zostávajúcej životnosti
motorového oleja:
Stlačením tlačidla MENU vyberte
Ponuka Informácie o vozidle .

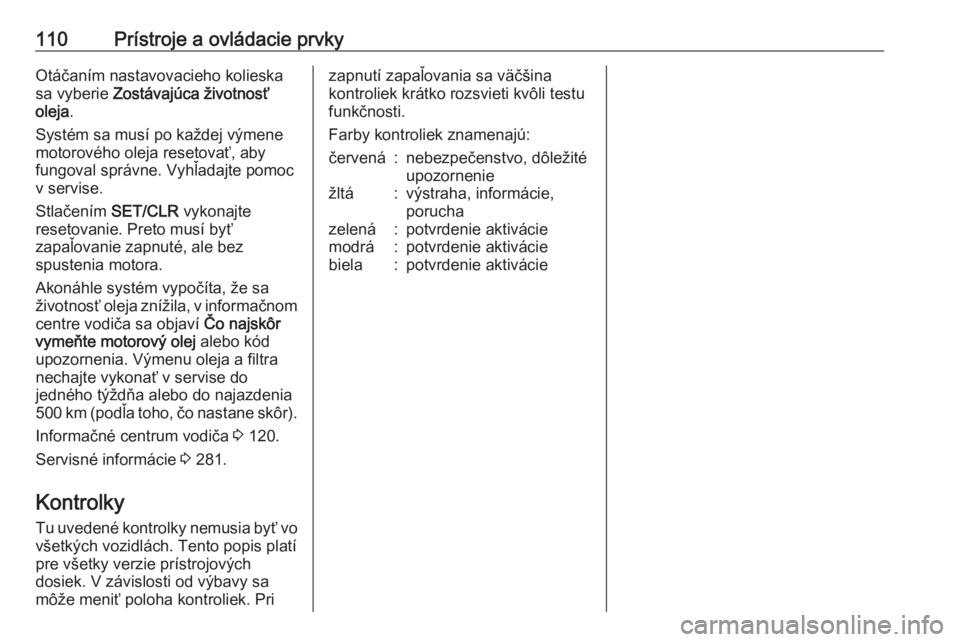

110Prístroje a ovládacie prvkyOtáčaním nastavovacieho kolieskasa vyberie Zostávajúca životnosť
oleja .
Systém sa musí po každej výmene motorového oleja resetovať, aby
fungoval správne. Vyhľadajte pomoc
v servise.
Stlačením SET/CLR vykonajte
resetovanie. Preto musí byť
zapaľovanie zapnuté, ale bez
spustenia motora.
Akonáhle systém vypočíta, že sa
životnosť oleja znížila, v informačnom centre vodiča sa objaví Čo najskôr
vymeňte motorový olej alebo kód
upozornenia. Výmenu oleja a filtra
nechajte vykonať v servise do
jedného týždňa alebo do najazdenia
500 km (podľa toho, čo nastane skôr).
Informačné centrum vodiča 3 120.
Servisné informácie 3 281.
Kontrolky Tu uvedené kontrolky nemusia byť vo
všetkých vozidlách. Tento popis platí
pre všetky verzie prístrojových
dosiek. V závislosti od výbavy sa
môže meniť poloha kontroliek. Prizapnutí zapaľovania sa väčšina
kontroliek krátko rozsvieti kvôli testu
funkčnosti.
Farby kontroliek znamenajú:červená:nebezpečenstvo, dôležité
upozorneniežltá:výstraha, informácie,
poruchazelená:potvrdenie aktiváciemodrá:potvrdenie aktiváciebiela:potvrdenie aktivácie

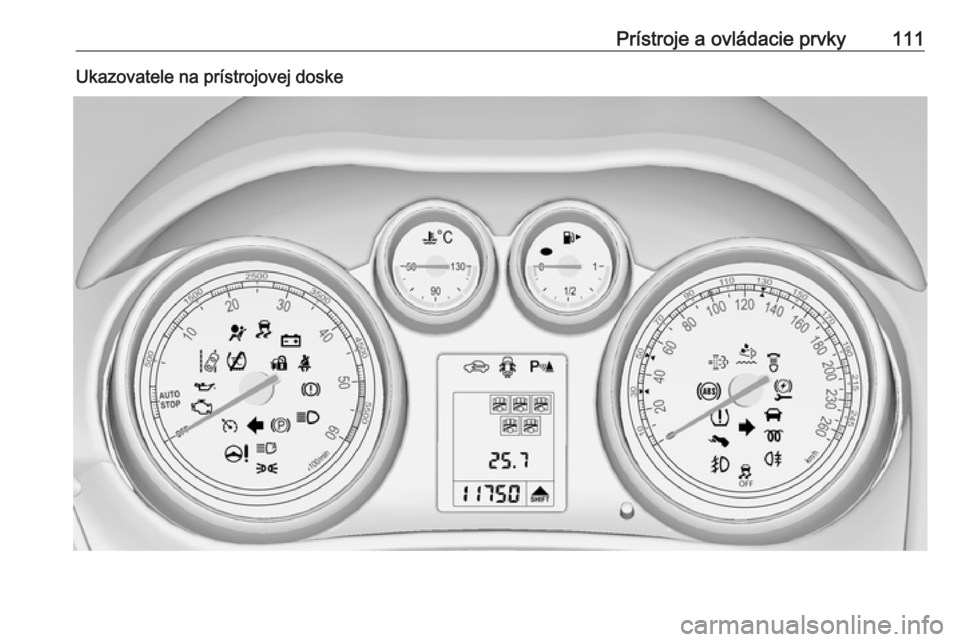

Prístroje a ovládacie prvky111Ukazovatele na prístrojovej doske

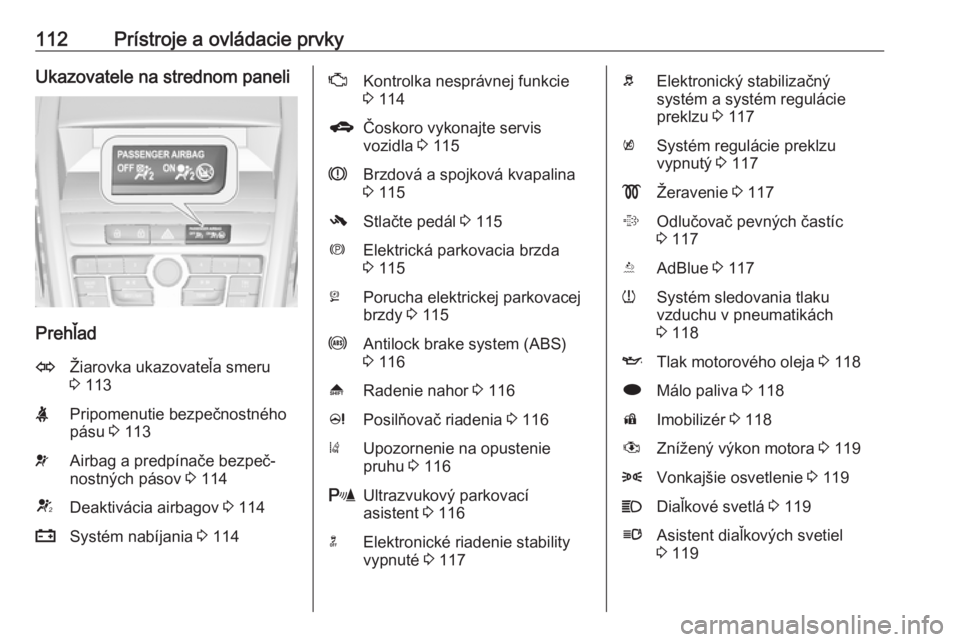

112Prístroje a ovládacie prvkyUkazovatele na strednom paneli
Prehľad
OŽiarovka ukazovateľa smeru
3 113XPripomenutie bezpečnostného
pásu 3 113vAirbag a predpínače bezpeč‐
nostných pásov 3 114VDeaktivácia airbagov 3 114pSystém nabíjania 3 114ZKontrolka nesprávnej funkcie
3 114gČoskoro vykonajte servis
vozidla 3 115RBrzdová a spojková kvapalina
3 115-Stlačte pedál 3 115mElektrická parkovacia brzda
3 115jPorucha elektrickej parkovacej
brzdy 3 115uAntilock brake system (ABS)
3 116[Radenie nahor 3 116cPosilňovač riadenia 3 116)Upozornenie na opustenie
pruhu 3 116rUltrazvukový parkovací
asistent 3 116nElektronické riadenie stability
vypnuté 3 117bElektronický stabilizačný
systém a systém regulácie
preklzu 3 117kSystém regulácie preklzu
vypnutý 3 117!Žeravenie 3 117%Odlučovač pevných častíc
3 117YAdBlue 3 117wSystém sledovania tlaku
vzduchu v pneumatikách
3 118ITlak motorového oleja 3 118iMálo paliva 3 118dImobilizér 3 118#Znížený výkon motora 3 1198Vonkajšie osvetlenie 3 119CDiaľkové svetlá 3 119lAsistent diaľkových svetiel
3 119

Prístroje a ovládacie prvky113fAdaptívne predné svetlomety
3 119>Hmlové svetlá 3 119rZadné hmlové svetlo 3 119GNízka hladina kvapaliny ostre‐
kovačov 3 119mTempomat 3 119/Adaptívny
tempomat 3 119AZistené vozidlo jazdiace pred
vami 3 120hOtvorené dvere 3 120
Žiarovka ukazovateľa
smeru
O svieti či bliká zeleno.
Krátko sa rozsvieti
Parkovacie svetlá sa zapnú.
Bliká Aktivuje ukazovateľ smeru alebo
výstražné svetlá.
Rýchle blikanie: porucha svetla
ukazovateľa smeru alebo príslušnej poistky, porucha svetla ukazovateľa
smeru na prívese.
Výmena žiarovky 3 243, poistky
3 251.
Ukazovatele smeru 3 152.
Pripomenutie
bezpečnostného pásu
Pripomenutie bezpečnostného
pásu na predných sedadlách
X pre sedadlo vodiča alebo predné
sedadlo spolujazdca sa rozsvieti
alebo bliká na červeno.
Svieti
Po zapnutí zapaľovania, kým
nezapnete bezpečnostný pás.
Bliká
Po naštartovaní motora maximálne
100 sekúnd, kým sa nezapne
bezpečnostný pás.
Zapnutie bezpečnostného pásu 3 52.Stav bezpečnostného pásu na
zadných sedadlách
> alebo X v informačnom centre
vodiča bliká alebo svieti.
Svieti
Po naštartovaní motora minimálne
35 sekúnd, kým sa nezapne
bezpečnostný pás.
Ak si nezapnutý bezpečnostný pás
zapnete počas jazdy.
Bliká
Po rozbehnutí vozidla, ak je odopnutý bezpečnostný pás.
Zapnutie bezpečnostného pásu 3 52.

114Prístroje a ovládacie prvkyAirbag a predpínačebezpečnostných pásov
v svieti červeno.
Pri zapnutí zapaľovania sa kontrolka
rozsvieti približne na štyri sekundy.
Ak sa nerozsvieti, alebo nezhasne po
uplynutí štyroch sekúnd, alebo ak sa
rozsvieti počas jazdy, v systéme
airbagov je porucha. Vyhľadajte
pomoc v servise. V prípade nehody
sa nemusia spustiť systémy airbagov
a predpínačov pásov.
Aktivovanie predpínačov
bezpečnostných pásov alebo
airbagov je indikované trvalým
svietením v.9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
Predpínače bezpečnostných pásov,
systém airbagov 3 51, 3 55.
Deaktivácia airbagov
ON (ZAP.) V svieti na žlto.
Rozsvieti sa na približne 60 sekúnd
po zapnutí zapaľovania. Airbag
predného spolucestujúceho je
aktívny.
OFF (VYP.) * svieti na žlto.
Airbag predného spolucestujúceho je
deaktivovaný 3 60.9 Nebezpečenstvo
Ak sa použije detský záchytný
systém spolu s aktivovaným
systémom airbagu na sedadle
predného spolucestujúceho,
vzniká riziko smrteľného zranenia
dieťaťa.
Hrozí riziko smrteľného zranenia dospelej osoby, ktorá sedí na
sedadle s deaktivovaným
airbagom.
Systém dobíjania
p svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Ak sa rozsvieti počas chodu
motora
Zastavte, vypnite motor. Nedobíja sa akumulátor vozidla. Môže dôjsť k prerušeniu chladenia motora.
Posilňovač bŕzd môže prestať
fungovať. Vyhľadajte pomoc v
servise.
Kontrolka nesprávnej funkcie
Z symbol svieti alebo bliká žlto.
Rozsvieti sa pri zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Ak sa rozsvieti počas chodu
motora
Porucha v systéme riadenia emisií.
Môžu byť prekročené limity obsahu
škodlivín. Neodkladne vyhľadajte
pomoc v servise.

Prístroje a ovládacie prvky115Ak bliká za chodu motoraPorucha, ktorá môže viesť k
poškodeniu katalyzátora. Uvoľnite pedál akcelerácie, kým sa blikanienezastaví. Neodkladne vyhľadajte
pomoc v servise.
Čoskoro vykonajte servis vozidla
g svieti žlto.
Navyše sa zobrazí varovná správa
alebo kód upozornenia.
Vozidlo potrebuje servisovanie.
Vyhľadajte pomoc v servise.
Správy vozidla 3 126.
Brzdová a spojková
kvapalina
R svieti červeno.
Hladina brzdovej a spojkovej
kvapaliny je príliš nízka 3 240.9 Varovanie
Zastavte. Nepokračujte v jazde.
Obráťte sa na servis.
Svieti po zapnutí zapaľovania, ak je
zatiahnutá parkovacia brzda 3 183.
Stlačte pedál
- Symbol svieti alebo bliká žlto.
Svieti
Pre uvoľnenie elektrickej parkovacej
brzdy je nutné zošliapnuť brzdový
pedál 3 183.
Pedál spojky je potrebné stlačiť, aby
sa motor naštartoval v režime
Autostop. Systém Stop-Štart 3 170.
Bliká
Pedál spojky je potrebné stlačiť, pre
normálne naštartovanie motora 3 17,
3 168.
V niektorých verziách sa v
informačnom centre vodiča zobrazí
hlásenie „Stlačte pedál“ 3 126.
Elektrická parkovacia brzda
m svieti či bliká červeno.
Svieti
Elektrická parkovacia brzda
zatiahnutá 3 183.
Bliká
Elektrická parkovacia brzda nie je
úplne zatiahnutá alebo uvoľnená.
Zapnite zapaľovanie, stlačte brzdový
pedál a skúste resetovať systém
uvoľnením a zatiahnutím elektrickej
parkovacej brzdy. Ak m naďalej bliká,
nejazdite ďalej, vyhľadajte pomoc v
servise.
Porucha elektrickej
parkovacej brzdy
j symbol svieti alebo bliká žlto.
Svieti
Elektrická parkovacia brzda pracuje
so zníženým výkonom 3 183.

116Prístroje a ovládacie prvkyBlikáElektrická parkovacia brzda je v
servisnom režime. Zastavte vozidlo a
resetujte elektrickú parkovaciu brzdu
zatiahnutím a povolením.9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
Antilock brake system
(ABS)
u svieti žlto.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania. Systém je
pripravený na prevádzku, keď
kontrolka zhasne.
Ak táto kontrolka po niekoľkých
sekundách nezhasne, alebo ak sa
rozsvieti počas jazdy, došlo k
poruche v systéme ABS. Brzdová
sústava vozidla je aj naďalej funkčná,
ale bez možnosti regulácie systémom ABS.
Systém ABS 3 182.
Radenie nahor
[ svieti nazeleno ako kontrolka
alebo sa zobrazí ako symbol v
informačnom centre vodiča na
kombinovanom displeji vyššej
úrovne, keď sa odporúča zaradiť
vyšší prevodový stupeň z dôvodu
úspory paliva.
Na niektorých verziách sa indikácia
rýchlostného stupňa zobrazí v
informačnom centre vodiča ako celá
stránka.
Jazdný asistent EcoFlex 3 130.
Posilňovač riadenia
c svieti žlto.
Svieti, ak je znížený účinok
posilňovača
Účinok posilňovača je znížený z
dôvodu prehriatia systému. Kontrolka zhasne, keď sa systém ochladí.
Systém Stop-Štart 3 170.
Svieti, ak nie je posilňovač aktívny
Porucha v systéme posilňovača.
Obráťte sa na servis.Upozornenie na opustenie
jazdného pruhu
) svieti zeleno alebo bliká žlto.
Svieti zeleno
Systém je zapnutý a pripravený na
použitie.
Bliká žlto
Systém zistil nechcenú zmenu
jazdného pruhu.
Ultrazvukový parkovací
asistent
r svieti žlto.
Porucha v systéme
alebo
Chyba z dôvodu znečistených
snímačov alebo snímačov pokrytých
ľadom alebo snehom
alebo
Rušenie z dôvodu vonkajších zdrojov ultrazvuku. Hneď, ako je zdroj rušenia
odstránený, systém bude pracovať
normálne.

Prístroje a ovládacie prvky117Nechajte príčinu poruchy v systéme
odstrániť v servise.
Ultrazvukový parkovací asistent
3 204.
Elektronické riadenie stability vypnuté
n svieti žlto.
Systém je deaktivovaný.
Systém elektronického riadenia stability a regulácie preklzu
b symbol svieti alebo bliká žlto.
Svieti Porucha v systéme. Môžete
pokračovať v jazde. Jazdná stabilita
môže však byť zhoršená v závislosti
na stave povrchu vozovky.
Príčinu poruchy nechajte odstrániť v
servise.Bliká
Systém aktívne pracuje. Môže byť
znížený výstupný výkon motora a
vozidlo môže byť v malej miere
automaticky brzdené.
Elektronický stabilizačný systém
3 185, Systém riadenia trakcie
3 185.
Systém ovládania pohonu vypnutý
k svieti žlto.
Systém je deaktivovaný.
Žeravenie
! svieti žlto.
Žeravenie je aktivované. Aktivuje sa
iba pri nízkych vonkajších teplotách.
Odlučovač pevných častíc pre vznetové motory
% symbol svieti alebo bliká žlto.
Odlučovač pevných častíc vyžaduje
čistenie.Pokračujte v jazde, pokým %
nezhasne. Ak to je možné, nedovoľte,
aby otáčky motora klesli pod
2000 ot/min.
Svieti
Filter odlučovača pevných častíc je
plný. Čo najskôr začnite proces
čistenia.
Bliká
Dosiahla sa maximálna úroveň
plnosti filtra. Ihneď začnite proces
čistenia, aby ste predišli poškodeniu
motora.
Odlučovač pevných častíc 3 173,
Systém Stop-Štart 3 170.
AdBlue
Y bliká žlto.
Hladina roztoku AdBlue je nízka. Čo
najskôr doplňte roztok AdBlue, aby
nedošlo k zablokovaniu
naštartovania motora.
AdBlue 3 174.

118Prístroje a ovládacie prvkySystém sledovania tlakuvzduchu v pneumatikách
w symbol svieti alebo bliká žlto.
Svieti
Strata tlaku vzduchu v pneumatikách. Okamžite sa zastavte a skontrolujte
tlak vzduchu v pneumatike.
Bliká
Porucha v systéme alebo je
namontovaná pneumatika bez
snímača tlaku (napr. rezervné
koleso). Po 60-90 sekundách
kontrolka začne trvalo svietiť. Obráťte
sa na servis.
Tlak motorového oleja
I svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania a krátko po naštartovaní motora
zhasne.Ak sa rozsvieti počas chodu
motoraVýstraha
Môže dôjsť k prerušeniu mazania
motora. Môže dôjsť k poškodeniu
motora a/alebo zablokovaniu
poháňaných kolies.
1. Zošliapnite pedál spojky.
2. Zvoľte neutrál, nastavte páku voliča do polohy N.
3. Čo najskôr bezpečne opustite prúd vozidiel, aby ste nebránili ich
pohybu.
4. Vypnite zapaľovanie.
9 Varovanie
Ak motor nebeží, budete musieť
pri brzdení a riadení vyvinúť oveľa väčšiu silu. Posilňovač bŕzd bude
fungovať aj pri aktivovanej funkcii
Autostop.
Nevyberajte kľúč, kým sa vozidlo
nezastaví, inak by sa zámok
volantu mohol nečakane
zablokovať.
Pred návštevou servisu skontrolujte
hladinu oleja 3 237.
Málo paliva i symbol svieti alebo bliká žlto.
Svieti
Príliš nízka hladina v palivovej nádrži.
Bliká
Spotrebované palivo. Okamžite
doplňte palivo. Nikdy nesmiete nádrž
úplne vyprázdniť.
Katalyzátor 3 174.
Odvzdušnenie palivovej sústavy
vznetového motora 3 242.
Imobilizér
d bliká žlto.
Porucha v systéme imobilizéra. Motor nemôžete naštartovať.
