OPEL ZAFIRA C 2016.5 Používateľská príručka (in Slovak)

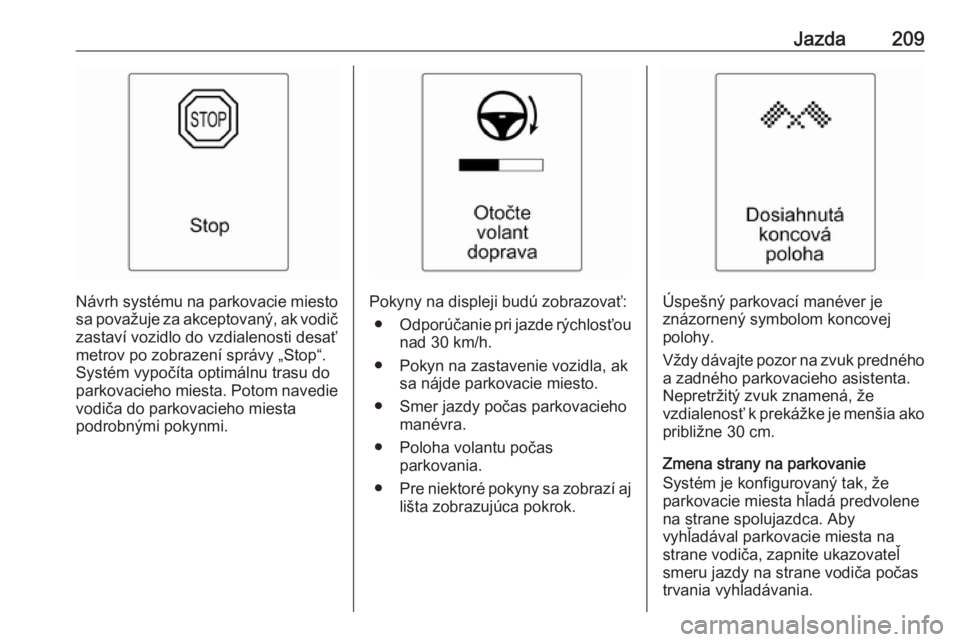

Jazda209
Návrh systému na parkovacie miestosa považuje za akceptovaný, ak vodič
zastaví vozidlo do vzdialenosti desať
metrov po zobrazení správy „Stop“.
Systém vypočíta optimálnu trasu do
parkovacieho miesta. Potom navedie
vodiča do parkovacieho miesta
podrobnými pokynmi.Pokyny na displeji budú zobrazovať:
● Odporúčanie pri jazde rýchlosťou
nad 30 km/h.
● Pokyn na zastavenie vozidla, ak sa nájde parkovacie miesto.
● Smer jazdy počas parkovacieho manévra.
● Poloha volantu počas parkovania.
● Pre niektoré pokyny sa zobrazí aj
lišta zobrazujúca pokrok.Úspešný parkovací manéver je
znázornený symbolom koncovej
polohy.
Vždy dávajte pozor na zvuk predného a zadného parkovacieho asistenta.
Nepretržitý zvuk znamená, že
vzdialenosť k prekážke je menšia ako približne 30 cm.
Zmena strany na parkovanie
Systém je konfigurovaný tak, že
parkovacie miesta hľadá predvolene
na strane spolujazdca. Aby
vyhľadával parkovacie miesta na
strane vodiča, zapnite ukazovateľ
smeru jazdy na strane vodiča počas
trvania vyhľadávania.

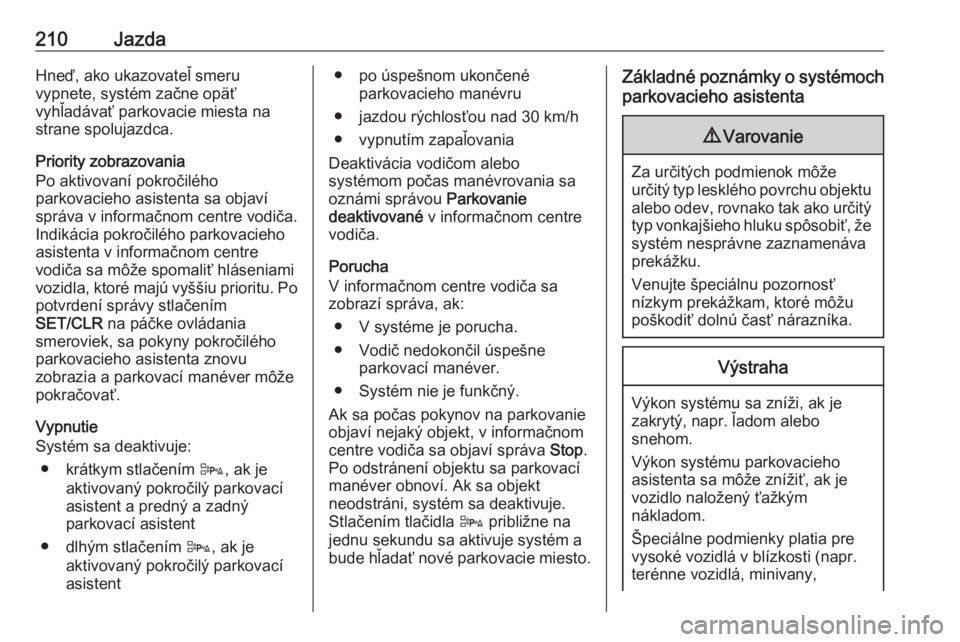

210JazdaHneď, ako ukazovateľ smeru
vypnete, systém začne opäť
vyhľadávať parkovacie miesta na
strane spolujazdca.
Priority zobrazovania
Po aktivovaní pokročilého
parkovacieho asistenta sa objaví
správa v informačnom centre vodiča.
Indikácia pokročilého parkovacieho
asistenta v informačnom centre
vodiča sa môže spomaliť hláseniami
vozidla, ktoré majú vyššiu prioritu. Po potvrdení správy stlačením
SET/CLR na páčke ovládania
smeroviek, sa pokyny pokročilého
parkovacieho asistenta znovu
zobrazia a parkovací manéver môže
pokračovať.
Vypnutie
Systém sa deaktivuje:
● krátkym stlačením D, ak je
aktivovaný pokročilý parkovací asistent a predný a zadný
parkovací asistent
● dlhým stlačením D, ak je
aktivovaný pokročilý parkovací asistent● po úspešnom ukončené parkovacieho manévru
● jazdou rýchlosťou nad 30 km/h
● vypnutím zapaľovania
Deaktivácia vodičom alebo
systémom počas manévrovania sa oznámi správou Parkovanie
deaktivované v informačnom centre
vodiča.
Porucha
V informačnom centre vodiča sa
zobrazí správa, ak:
● V systéme je porucha.
● Vodič nedokončil úspešne parkovací manéver.
● Systém nie je funkčný.
Ak sa počas pokynov na parkovanie objaví nejaký objekt, v informačnom
centre vodiča sa objaví správa Stop.
Po odstránení objektu sa parkovací
manéver obnoví. Ak sa objekt
neodstráni, systém sa deaktivuje.
Stlačením tlačidla D približne na
jednu sekundu sa aktivuje systém a
bude hľadať nové parkovacie miesto.Základné poznámky o systémoch
parkovacieho asistenta9 Varovanie
Za určitých podmienok môže
určitý typ lesklého povrchu objektu alebo odev, rovnako tak ako určitý
typ vonkajšieho hluku spôsobiť, že systém nesprávne zaznamenáva
prekážku.
Venujte špeciálnu pozornosť
nízkym prekážkam, ktoré môžu
poškodiť dolnú časť nárazníka.
Výstraha
Výkon systému sa zníži, ak je
zakrytý, napr. ľadom alebo
snehom.
Výkon systému parkovacieho
asistenta sa môže znížiť, ak je
vozidlo naložený ťažkým
nákladom.
Špeciálne podmienky platia pre
vysoké vozidlá v blízkosti (napr.
terénne vozidlá, minivany,

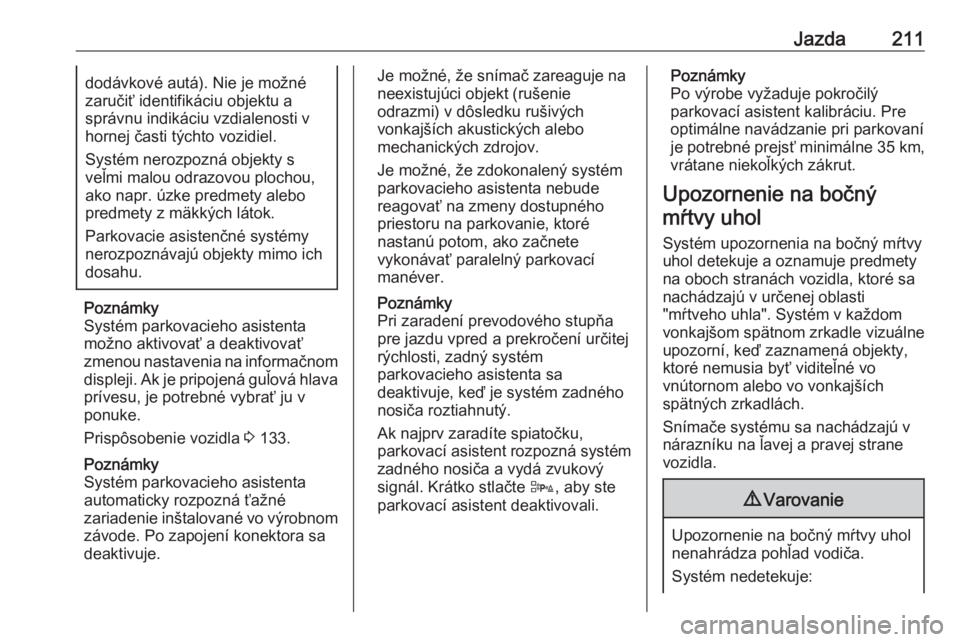

Jazda211dodávkové autá). Nie je možné
zaručiť identifikáciu objektu a
správnu indikáciu vzdialenosti v
hornej časti týchto vozidiel.
Systém nerozpozná objekty s
veľmi malou odrazovou plochou,
ako napr. úzke predmety alebo predmety z mäkkých látok.
Parkovacie asistenčné systémy
nerozpoznávajú objekty mimo ich
dosahu.
Poznámky
Systém parkovacieho asistenta
možno aktivovať a deaktivovať
zmenou nastavenia na informačnom
displeji. Ak je pripojená guľová hlava
prívesu, je potrebné vybrať ju v
ponuke.
Prispôsobenie vozidla 3 133.
Poznámky
Systém parkovacieho asistenta
automaticky rozpozná ťažné
zariadenie inštalované vo výrobnom
závode. Po zapojení konektora sa
deaktivuje.
Je možné, že snímač zareaguje na
neexistujúci objekt (rušenie
odrazmi) v dôsledku rušivých
vonkajších akustických alebo
mechanických zdrojov.
Je možné, že zdokonalený systém
parkovacieho asistenta nebude
reagovať na zmeny dostupného
priestoru na parkovanie, ktoré
nastanú potom, ako začnete
vykonávať paralelný parkovací
manéver.
Poznámky
Pri zaradení prevodového stupňa pre jazdu vpred a prekročení určitej
rýchlosti, zadný systém
parkovacieho asistenta sa
deaktivuje, keď je systém zadného
nosiča roztiahnutý.
Ak najprv zaradíte spiatočku,
parkovací asistent rozpozná systém
zadného nosiča a vydá zvukový
signál. Krátko stlačte D, aby ste
parkovací asistent deaktivovali.Poznámky
Po výrobe vyžaduje pokročilý
parkovací asistent kalibráciu. Pre
optimálne navádzanie pri parkovaní
je potrebné prejsť minimálne 35 km,
vrátane niekoľkých zákrut.
Upozornenie na bočný mŕtvy uhol
Systém upozornenia na bočný mŕtvy
uhol detekuje a oznamuje predmety
na oboch stranách vozidla, ktoré sa
nachádzajú v určenej oblasti
"mŕtveho uhla". Systém v každom
vonkajšom spätnom zrkadle vizuálne
upozorní, keď zaznamená objekty,
ktoré nemusia byť viditeľné vo
vnútornom alebo vo vonkajších
spätných zrkadlách.
Snímače systému sa nachádzajú v
nárazníku na ľavej a pravej strane
vozidla.9 Varovanie
Upozornenie na bočný mŕtvy uhol
nenahrádza pohľad vodiča.
Systém nedetekuje:

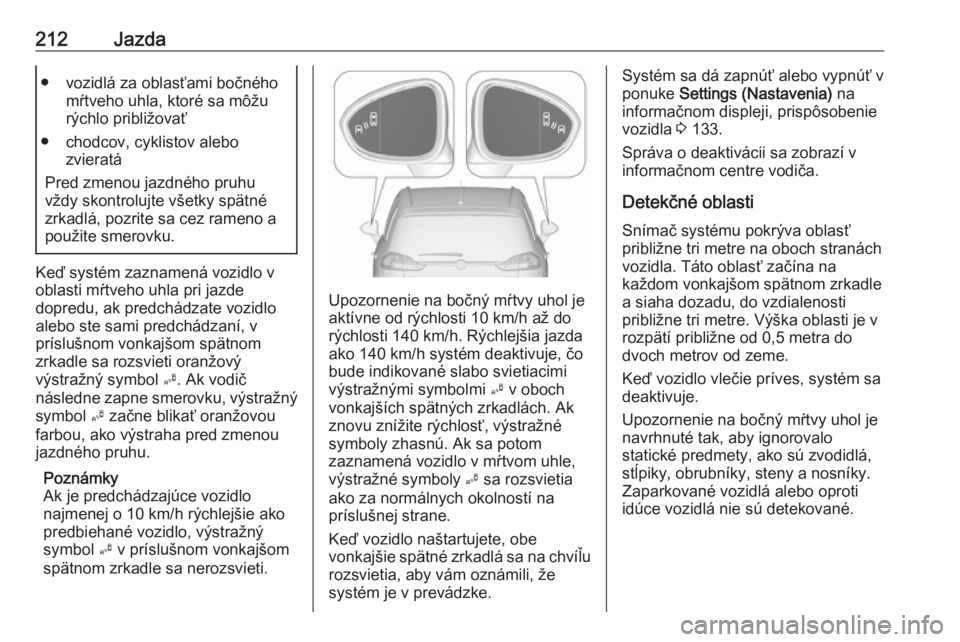

212Jazda● vozidlá za oblasťami bočnéhomŕtveho uhla, ktoré sa môžu
rýchlo približovať
● chodcov, cyklistov alebo zvieratá
Pred zmenou jazdného pruhu
vždy skontrolujte všetky spätné
zrkadlá, pozrite sa cez rameno a
použite smerovku.
Keď systém zaznamená vozidlo v
oblasti mŕtveho uhla pri jazde
dopredu, ak predchádzate vozidlo
alebo ste sami predchádzaní, v
príslušnom vonkajšom spätnom
zrkadle sa rozsvieti oranžový
výstražný symbol B. Ak vodič
následne zapne smerovku, výstražný symbol B začne blikať oranžovou
farbou, ako výstraha pred zmenou
jazdného pruhu.
Poznámky
Ak je predchádzajúce vozidlo
najmenej o 10 km/h rýchlejšie ako predbiehané vozidlo, výstražný
symbol B v príslušnom vonkajšom
spätnom zrkadle sa nerozsvieti.
Upozornenie na bočný mŕtvy uhol je
aktívne od rýchlosti 10 km/h až do
rýchlosti 140 km/h. Rýchlejšia jazda
ako 140 km/h systém deaktivuje, čo
bude indikované slabo svietiacimi
výstražnými symbolmi B v oboch
vonkajších spätných zrkadlách. Ak
znovu znížite rýchlosť, výstražné
symboly zhasnú. Ak sa potom
zaznamená vozidlo v mŕtvom uhle,
výstražné symboly B sa rozsvietia
ako za normálnych okolností na
príslušnej strane.
Keď vozidlo naštartujete, obe
vonkajšie spätné zrkadlá sa na chvíľu
rozsvietia, aby vám oznámili, že
systém je v prevádzke.
Systém sa dá zapnúť alebo vypnúť v
ponuke Settings (Nastavenia) na
informačnom displeji, prispôsobenie
vozidla 3 133.
Správa o deaktivácii sa zobrazí v
informačnom centre vodiča.
Detekčné oblasti Snímač systému pokrýva oblasť
približne tri metre na oboch stranách
vozidla. Táto oblasť začína na
každom vonkajšom spätnom zrkadle
a siaha dozadu, do vzdialenosti
približne tri metre. Výška oblasti je v
rozpätí približne od 0,5 metra do
dvoch metrov od zeme.
Keď vozidlo vlečie príves, systém sa
deaktivuje.
Upozornenie na bočný mŕtvy uhol je navrhnuté tak, aby ignorovalo
statické predmety, ako sú zvodidlá,
stĺpiky, obrubníky, steny a nosníky.
Zaparkované vozidlá alebo oproti
idúce vozidlá nie sú detekované.

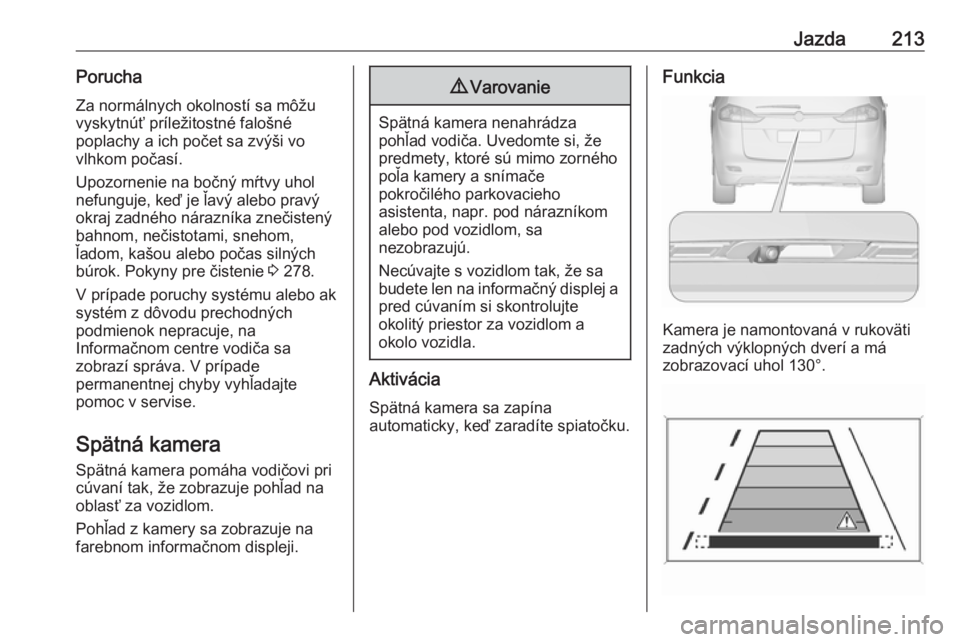

Jazda213PoruchaZa normálnych okolností sa môžu
vyskytnúť príležitostné falošné
poplachy a ich počet sa zvýši vo
vlhkom počasí.
Upozornenie na bočný mŕtvy uhol
nefunguje, keď je ľavý alebo pravý okraj zadného nárazníka znečistený
bahnom, nečistotami, snehom,
ľadom, kašou alebo počas silných búrok. Pokyny pre čistenie 3 278.
V prípade poruchy systému alebo ak systém z dôvodu prechodných
podmienok nepracuje, na
Informačnom centre vodiča sa
zobrazí správa. V prípade
permanentnej chyby vyhľadajte
pomoc v servise.
Spätná kamera Spätná kamera pomáha vodičovi pri
cúvaní tak, že zobrazuje pohľad na
oblasť za vozidlom.
Pohľad z kamery sa zobrazuje na
farebnom informačnom displeji.9 Varovanie
Spätná kamera nenahrádza
pohľad vodiča. Uvedomte si, že
predmety, ktoré sú mimo zorného poľa kamery a snímače
pokročilého parkovacieho
asistenta, napr. pod nárazníkom
alebo pod vozidlom, sa
nezobrazujú.
Necúvajte s vozidlom tak, že sa
budete len na informačný displej a
pred cúvaním si skontrolujte
okolitý priestor za vozidlom a
okolo vozidla.
Aktivácia
Spätná kamera sa zapína
automaticky, keď zaradíte spiatočku.
Funkcia
Kamera je namontovaná v rukoväti
zadných výklopných dverí a má
zobrazovací uhol 130°.

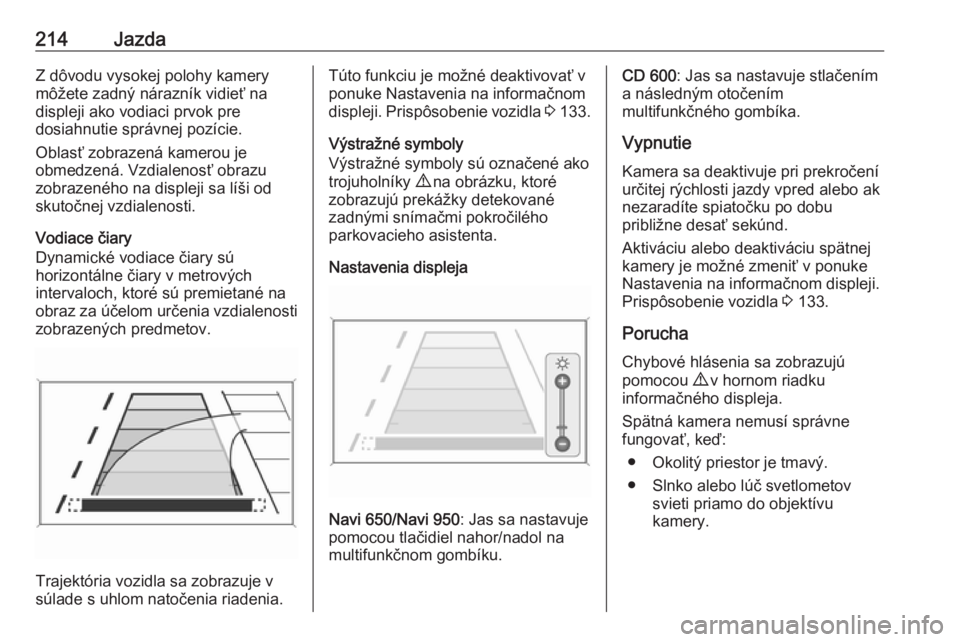

214JazdaZ dôvodu vysokej polohy kamery
môžete zadný nárazník vidieť na displeji ako vodiaci prvok pre
dosiahnutie správnej pozície.
Oblasť zobrazená kamerou je
obmedzená. Vzdialenosť obrazu
zobrazeného na displeji sa líši od
skutočnej vzdialenosti.
Vodiace čiary
Dynamické vodiace čiary sú
horizontálne čiary v metrových
intervaloch, ktoré sú premietané na
obraz za účelom určenia vzdialenosti zobrazených predmetov.
Trajektória vozidla sa zobrazuje v
súlade s uhlom natočenia riadenia.
Túto funkciu je možné deaktivovať v ponuke Nastavenia na informačnom
displeji. Prispôsobenie vozidla 3 133.
Výstražné symboly
Výstražné symboly sú označené ako trojuholníky 9 na obrázku, ktoré
zobrazujú prekážky detekované
zadnými snímačmi pokročilého
parkovacieho asistenta.
Nastavenia displeja
Navi 650/Navi 950 : Jas sa nastavuje
pomocou tlačidiel nahor/nadol na
multifunkčnom gombíku.
CD 600 : Jas sa nastavuje stlačením
a následným otočením
multifunkčného gombíka.
Vypnutie
Kamera sa deaktivuje pri prekročení určitej rýchlosti jazdy vpred alebo ak
nezaradíte spiatočku po dobu
približne desať sekúnd.
Aktiváciu alebo deaktiváciu spätnej
kamery je možné zmeniť v ponuke
Nastavenia na informačnom displeji.
Prispôsobenie vozidla 3 133.
Porucha
Chybové hlásenia sa zobrazujú
pomocou 9 v hornom riadku
informačného displeja.
Spätná kamera nemusí správne
fungovať, keď:
● Okolitý priestor je tmavý.
● Slnko alebo lúč svetlometov svieti priamo do objektívu
kamery.

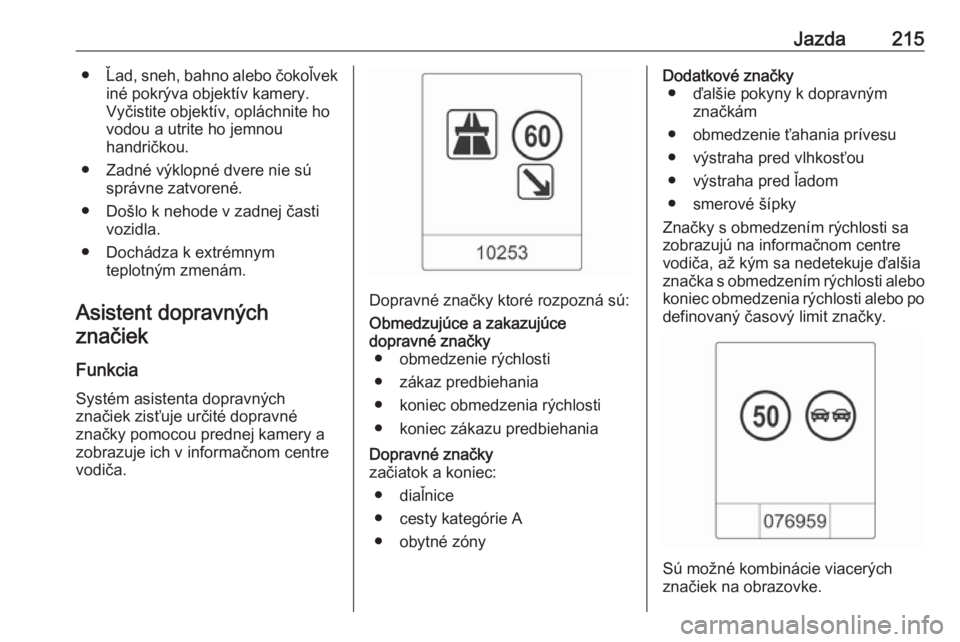

Jazda215●Ľad, sneh, bahno alebo čokoľvek
iné pokrýva objektív kamery.
Vyčistite objektív, opláchnite ho
vodou a utrite ho jemnou
handričkou.
● Zadné výklopné dvere nie sú správne zatvorené.
● Došlo k nehode v zadnej časti vozidla.
● Dochádza k extrémnym teplotným zmenám.
Asistent dopravných značiek
Funkcia
Systém asistenta dopravných
značiek zisťuje určité dopravné
značky pomocou prednej kamery a
zobrazuje ich v informačnom centre
vodiča.
Dopravné značky ktoré rozpozná sú:
Obmedzujúce a zakazujúce
dopravné značky ● obmedzenie rýchlosti
● zákaz predbiehania
● koniec obmedzenia rýchlosti
● koniec zákazu predbiehaniaDopravné značky
začiatok a koniec:
● diaľnice
● cesty kategórie A
● obytné zónyDodatkové značky ● ďalšie pokyny k dopravným značkám
● obmedzenie ťahania prívesu
● výstraha pred vlhkosťou
● výstraha pred ľadom
● smerové šípky
Značky s obmedzením rýchlosti sa zobrazujú na informačnom centre
vodiča, až kým sa nedetekuje ďalšia
značka s obmedzením rýchlosti alebo koniec obmedzenia rýchlosti alebo po definovaný časový limit značky.
Sú možné kombinácie viacerých
značiek na obrazovke.

216Jazda

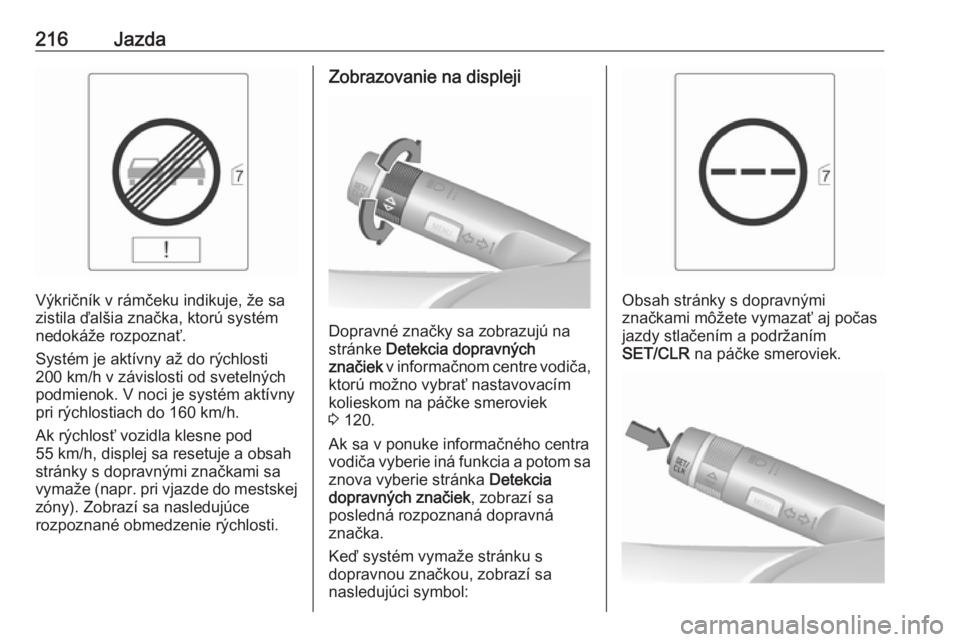

Výkričník v rámčeku indikuje, že sa
zistila ďalšia značka, ktorú systém
nedokáže rozpoznať.
Systém je aktívny až do rýchlosti
200 km/h v závislosti od svetelných
podmienok. V noci je systém aktívny pri rýchlostiach do 160 km/h.
Ak rýchlosť vozidla klesne pod
55 km/h, displej sa resetuje a obsah
stránky s dopravnými značkami sa
vymaže (napr. pri vjazde do mestskej
zóny). Zobrazí sa nasledujúce
rozpoznané obmedzenie rýchlosti.
Zobrazovanie na displeji
Dopravné značky sa zobrazujú na
stránke Detekcia dopravných
značiek v informačnom centre vodiča,
ktorú možno vybrať nastavovacím
kolieskom na páčke smeroviek
3 120.
Ak sa v ponuke informačného centra vodiča vyberie iná funkcia a potom sa
znova vyberie stránka Detekcia
dopravných značiek , zobrazí sa
posledná rozpoznaná dopravná
značka.
Keď systém vymaže stránku s
dopravnou značkou, zobrazí sa
nasledujúci symbol:
Obsah stránky s dopravnými
značkami môžete vymazať aj počas jazdy stlačením a podržaním
SET/CLR na páčke smeroviek.

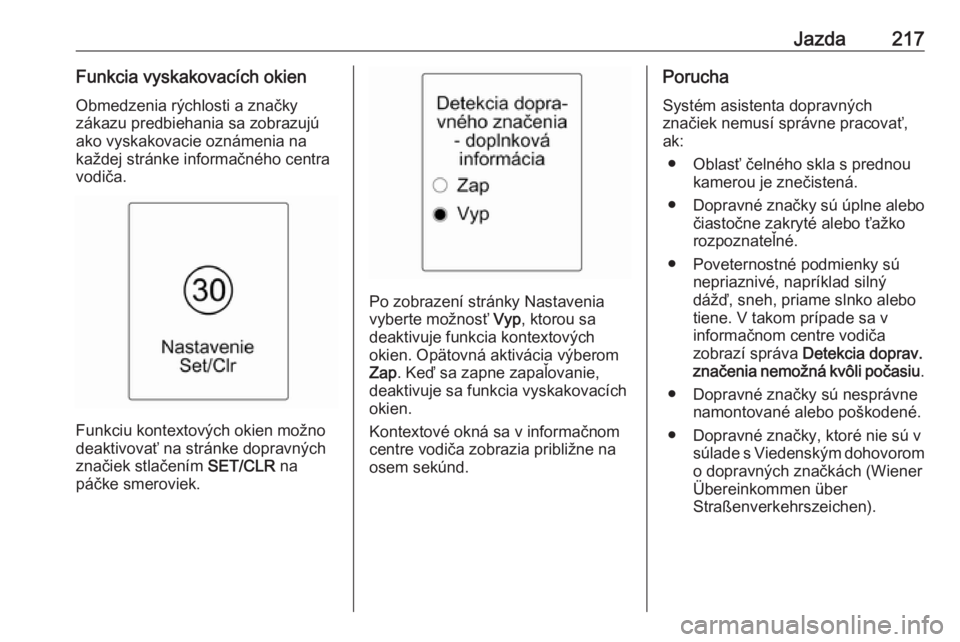

Jazda217Funkcia vyskakovacích okienObmedzenia rýchlosti a značky
zákazu predbiehania sa zobrazujú
ako vyskakovacie oznámenia na
každej stránke informačného centra
vodiča.
Funkciu kontextových okien možno
deaktivovať na stránke dopravných
značiek stlačením SET/CLR na
páčke smeroviek.
Po zobrazení stránky Nastavenia vyberte možnosť Vyp, ktorou sa
deaktivuje funkcia kontextových
okien. Opätovná aktivácia výberom
Zap . Keď sa zapne zapaľovanie,
deaktivuje sa funkcia vyskakovacích
okien.
Kontextové okná sa v informačnom
centre vodiča zobrazia približne na
osem sekúnd.
Porucha
Systém asistenta dopravných
značiek nemusí správne pracovať,
ak:
● Oblasť čelného skla s prednou kamerou je znečistená.
● Dopravné značky sú úplne alebo
čiastočne zakryté alebo ťažko
rozpoznateľné.
● Poveternostné podmienky sú nepriaznivé, napríklad silný
dážď, sneh, priame slnko alebo tiene. V takom prípade sa v
informačnom centre vodiča
zobrazí správa Detekcia doprav.
značenia nemožná kvôli počasiu .
● Dopravné značky sú nesprávne namontované alebo poškodené.
● Dopravné značky, ktoré nie sú v súlade s Viedenským dohovoromo dopravných značkách (Wiener
Übereinkommen über
Straßenverkehrszeichen).

218JazdaVýstraha
Cieľom systému je pomôcť
vodičovi postrehnúť niektoré
dopravné značky v rámci určitého
rozsahu rýchlosti. Neignorujte ani
tie dopravné značky, ktoré nie sú
zobrazené systémom.
Systém neberie do úvahy iné
dopravné značky, ktoré môžu
znamenať ukončenie obmedzenia rýchlosti, ako konvenčné.
Nenechajte sa na základe tohto
prvku zviesť k riskantnému štýlu
jazdy.
Prispôsobte rýchlosť podmienkam vozovky.
Asistenčné systémy nezbavujú
vodiča plnej zodpovednosti za
riadenie vozidla.
Upozornenie na opustenie
jazdného pruhu
Systém upozornenia na opustenie
jazdného pruhu pomocou prednej
kamery sleduje vyznačenia pruhu, v
ktorom vozidlo jazdí. Systém zisťuje
zmeny jazdného pruhu a upozorní
vodiča na nechcenú zmenu jazdného pruhu vizuálnou a zvukovou
signalizáciou.
Nechcená zmena jazdného pruhu sa
predpokladá, ak:
● Smerové svetlá neboli použité.● Brzdový pedál nebol použitý.
● Nebolo zistené použitie akcelerácie ani zrýchlenie.
● Vozidlo nebolo aktívne riadené.
Ak je vodič aktívny, upozornenie sa
nevydá.
AktiváciaSystém upozornenia na opustenie
jazdného pruhu sa aktivuje stlačením
tlačidla ). Svietiaca kontrolka LED na
tlačidle ukazuje, že systém je
zapnutý. Ak kontrolka ) na paneli
prístrojov svieti zeleno, systém je
pripravený na prevádzku.
Systém funguje iba pri rýchlostiach
nad 56 km/h a keď sú pruhy
vyznačené.
Keď systém zistí mimovoľnú zmenu
jazdného pruhu, kontrolka ) sa
zmení na žltú a začne blikať. Súčasne
zaznie aj zvukový signál.
