Njega vozila239
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
linije oznake. Dopunite ako je razina niska.
9 Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Za nadolijevanje koristite mješavinu u
omjeru 1:1 odobrenog koncentrata
rashladne tekućine pomiješanog s
vodom iz slavine. Ako koncentrat
rashladnog sredstva nije dostupan,
koristite čistu vodu iz pipe. Čvrsto
zategnite čep.
Motor B16DTH: Nakon pokretanja
motora grijanje postavite na najvišu
temperaturu, a brzinu ventilatora na
najmanje prvu razinu na otprilike pet
minuta. Tako ćete osigurati protok
zraka u rashladnom sustavu.
Provjerite koncentraciju rashladnog
sredstva i obratite se radionici radi popravljanja uzroka gubitka
rashladnog sredstva.
Tekućina servo upravljačaOprez
Izuzetno male količine
onečišćivača mogu uzrokovati
oštećenje sustava za upravljanje i njegov neispravan rad. Nemojtedopustiti da onečišćivači dođu u
dodir s unutanjom stranom čepa
spremnika ili mjerne šipke ili da
dospiju u spremnik.
Tekućinu servo upravljača uglavnom
nije potrebno provjeravati. U slučaju
pojave neuobičajene buke prilikom
okretanja ili u slučaju neuobičajene
reakcije servo upravljača, pomoć
zatražite u radionici.

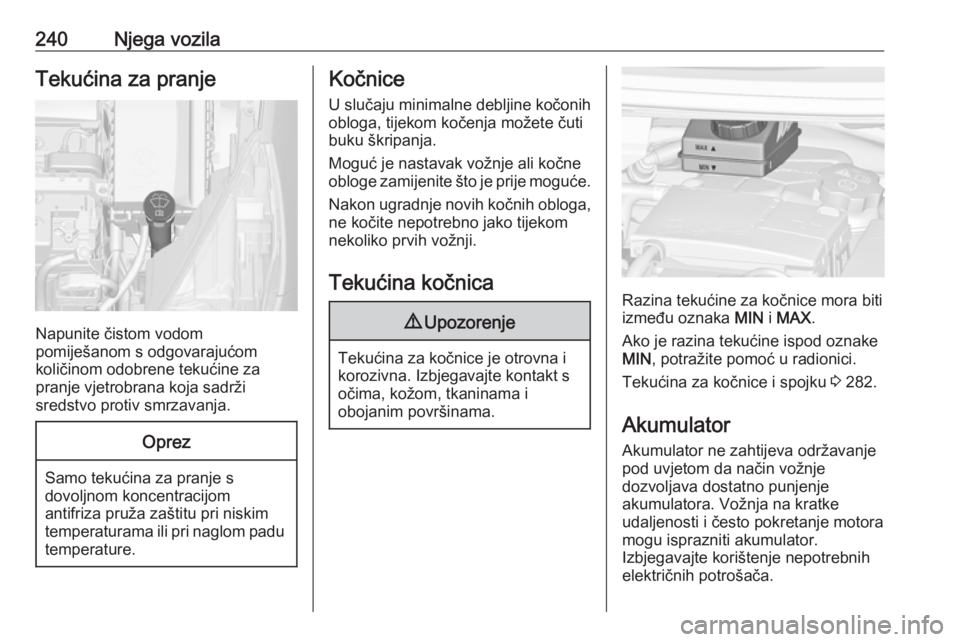

240Njega vozilaTekućina za pranje
Napunite čistom vodom
pomiješanom s odgovarajućom
količinom odobrene tekućine za
pranje vjetrobrana koja sadrži
sredstvo protiv smrzavanja.
Oprez
Samo tekućina za pranje s
dovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri naglom padu temperature.
Kočnice
U slučaju minimalne debljine kočonih
obloga, tijekom kočenja možete čuti
buku škripanja.
Moguć je nastavak vožnje ali kočne
obloge zamijenite što je prije moguće.
Nakon ugradnje novih kočnih obloga,
ne kočite nepotrebno jako tijekom
nekoliko prvih vožnji.
Tekućina kočnica9 Upozorenje
Tekućina za kočnice je otrovna i
korozivna. Izbjegavajte kontakt s očima, kožom, tkaninama i
obojanim površinama.
Razina tekućine za kočnice mora biti
između oznaka MIN i MAX .
Ako je razina tekućine ispod oznake
MIN , potražite pomoć u radionici.
Tekućina za kočnice i spojku 3 282.
Akumulator
Akumulator ne zahtijeva održavanje
pod uvjetom da način vožnje
dozvoljava dostatno punjenje
akumulatora. Vožnja na kratke
udaljenosti i često pokretanje motora
mogu isprazniti akumulator.
Izbjegavajte korištenje nepotrebnih
električnih potrošača.

Njega vozila241
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.
Parkiranje vozila na dulje od četiri tjedna može dovesti do pražnjenja
akumulatora. Odvojite stezaljku
negativnog terminala od akumulatora vozila.
Budite sigurni da je kontakt isključen
prije spajanja ili odvajanja
akumulatora vozila.
Zaštita od pražnjenja akumulatora
vozila 3 157.
Zamjena akumulatora vozila Napomena
Svako odstupanje od uputa iz ovog
poglavlja može dovesti do
privremenog isključenja sustava
stop-start.
Kada se mijenja akumulator vozila,
uvjerite se da u blizini pozitivne
stezaljke nema otvorenih otvora za
provjetravanje. Ako je otvor za
provjetravanje otvoren u ovom
području, mora se zatvoriti
poklopcem, i mora se otvoriti
provjetravanje u blizini negativne
stezaljke.
Koristite samo akumulatore vozila koji
dozvoljavaju ugradnju kutije s
osiguračima iznad akumulatora
vozila.
Kod vozila s AGM akumulatorom
(suhi akumulator), provjerite je li
akumulator zamijenjen drugim AGM
akumulatorom.AGM akumulator možete prepoznati
po naljepnici na akumulatoru.
Preporučamo korištenje originalnog
akumulatora vozila tvrtke Opel.
Napomena
Korištenje AGM akumulatora vozila
različitog od originalnog
akumulatora tvrtke Opel može
dovesti do smanjenja performansi
sustava stop-start.
Preporučamo da zamjenu
akumulatora vozila prepustite
radionici.
Sustav stop-start 3 170.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sustavom stop-start,
provjerite da potencijal punjenja
ne premašuje 14,6 V prilikom
korištenja punjača akumulatora. U
suprotnom bi se akumulator vozila
mogao oštetiti.
Pokretanje kablovima 3 274.

242Njega vozilaNaljepnica upozorenja
Značenje simbola:● Držite dalje od iskrenja, otvorenog plamena i nemojte
pušiti u blizini.
● Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo iliozljede.
● Akumulator vozila držite dalje od dohvata djece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
uzrokovati sljepilo ili ozbiljne
opekline.
● Dodatne informacije potražite u korisničkom priručniku.
● U blizini akumulatora vozila mogu se javiti zapaljivi plinovi.
Odzračivanje sustava dizel goriva
Ako se spremnik u potpunosti
ispraznio, sustav napajanja dizelom
se mora odzračiti. Uključite kontakt tri
puta, svaki put po 15 sekundi. Zatim
pokušajte pokrenuti motor tijekom
maksimalno 40 sekundi. Ponovite
ovaj postupak nakon ne manje od pet
sekundi. Ako se motor ne može
pokrenuti, zatražite pomoć radionice.Zamjena metlice brisača
Podižite ručicu brisača sve dok ne
ostane u podignutom položaju,
pritisnite tipku za isključivanje metlice
brisača i skinite.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.

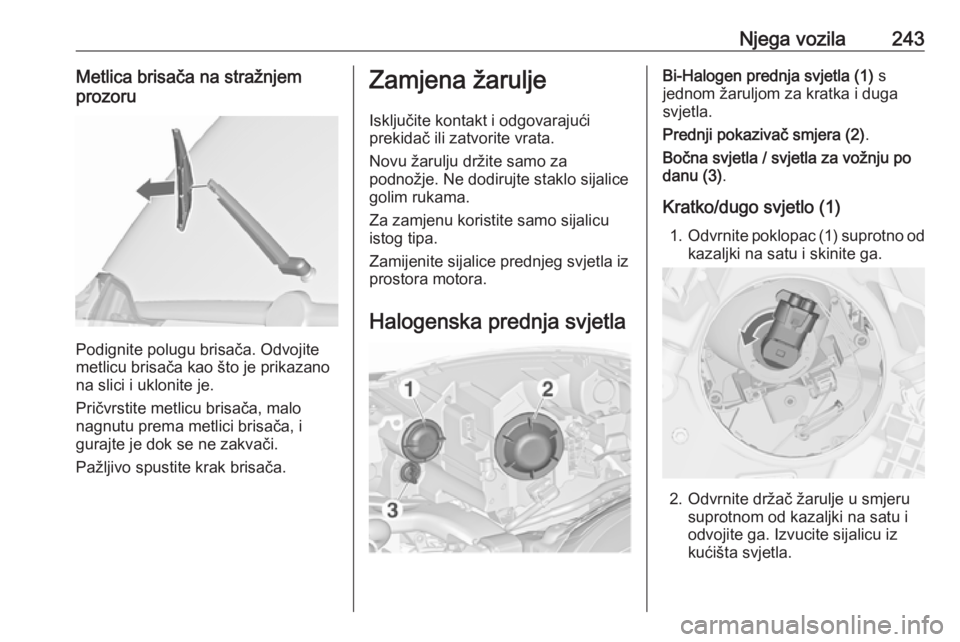

Njega vozila243Metlica brisača na stražnjem
prozoru
Podignite polugu brisača. Odvojite
metlicu brisača kao što je prikazano
na slici i uklonite je.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Halogenska prednja svjetlaBi-Halogen prednja svjetla (1) s
jednom žaruljom za kratka i duga
svjetla.
Prednji pokazivač smjera (2) .
Bočna svjetla / svjetla za vožnju po danu (3) .
Kratko/dugo svjetlo (1) 1. Odvrnite poklopac (1) suprotno od
kazaljki na satu i skinite ga.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.

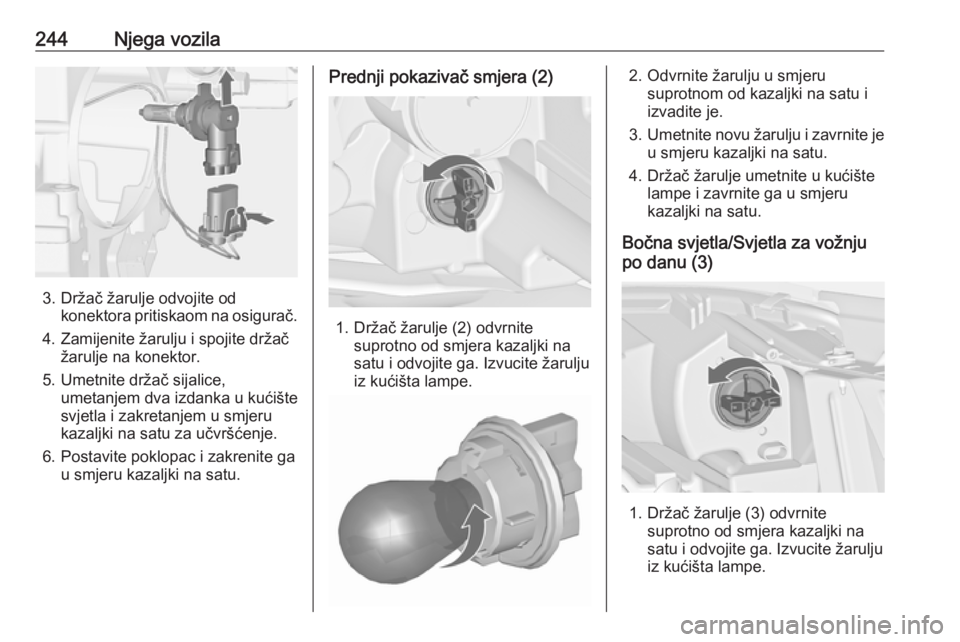

244Njega vozila
3. Držač žarulje odvojite odkonektora pritiskaom na osigurač.
4. Zamijenite žarulju i spojite držač žarulje na konektor.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Prednji pokazivač smjera (2)
1. Držač žarulje (2) odvrnitesuprotno od smjera kazaljki na
satu i odvojite ga. Izvucite žarulju
iz kućišta lampe.
2. Odvrnite žarulju u smjeru suprotnom od kazaljki na satu i
izvadite je.
3. Umetnite novu žarulju i zavrnite je
u smjeru kazaljki na satu.
4. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
Bočna svjetla/Svjetla za vožnju
po danu (3)
1. Držač žarulje (3) odvrnite suprotno od smjera kazaljki na
satu i odvojite ga. Izvucite žarulju
iz kućišta lampe.

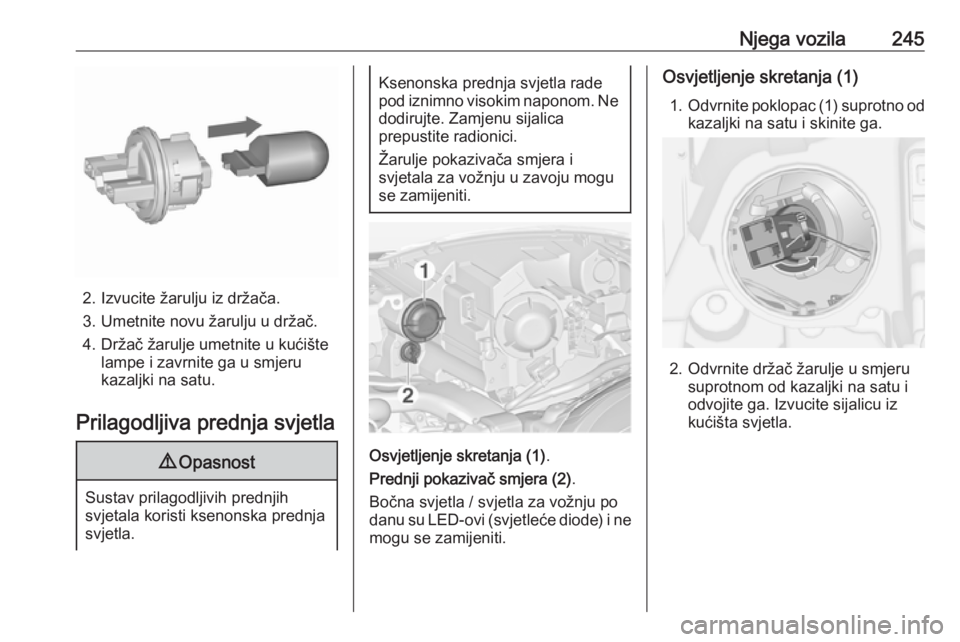

Njega vozila245
2. Izvucite žarulju iz držača.
3. Umetnite novu žarulju u držač.
4. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
Prilagodljiva prednja svjetla
9 Opasnost
Sustav prilagodljivih prednjih
svjetala koristi ksenonska prednja svjetla.
Ksenonska prednja svjetla rade
pod iznimno visokim naponom. Ne
dodirujte. Zamjenu sijalica
prepustite radionici.
Žarulje pokazivača smjera i
svjetala za vožnju u zavoju mogu
se zamijeniti.
Osvjetljenje skretanja (1) .
Prednji pokazivač smjera (2) .
Bočna svjetla / svjetla za vožnju po
danu su LED-ovi (svjetleće diode) i ne
mogu se zamijeniti.
Osvjetljenje skretanja (1)
1. Odvrnite poklopac (1) suprotno od
kazaljki na satu i skinite ga.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.

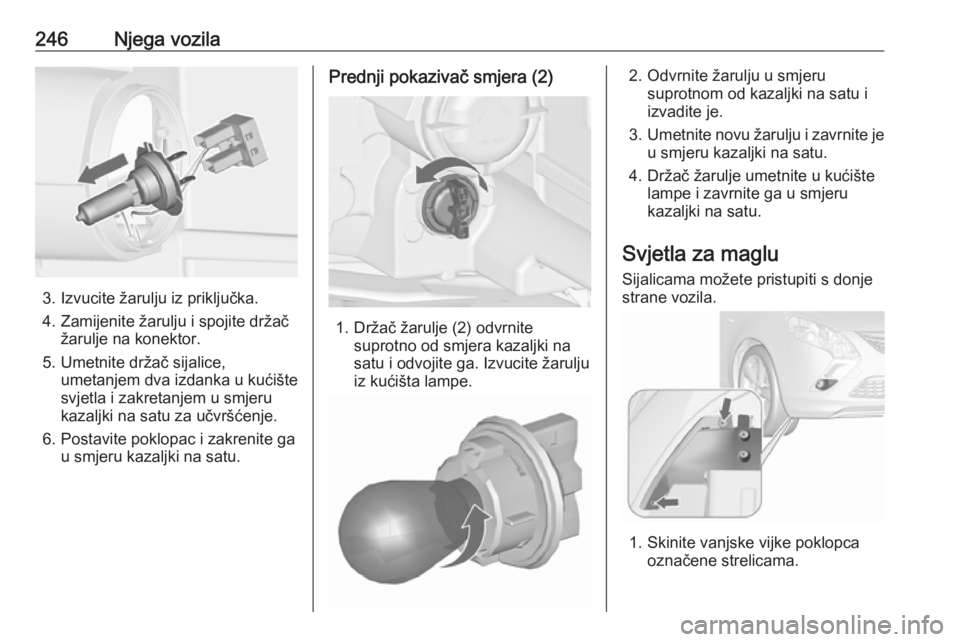

246Njega vozila
3. Izvucite žarulju iz priključka.
4. Zamijenite žarulju i spojite držač žarulje na konektor.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Prednji pokazivač smjera (2)
1. Držač žarulje (2) odvrnite suprotno od smjera kazaljki na
satu i odvojite ga. Izvucite žarulju
iz kućišta lampe.
2. Odvrnite žarulju u smjeru suprotnom od kazaljki na satu i
izvadite je.
3. Umetnite novu žarulju i zavrnite je
u smjeru kazaljki na satu.
4. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
Svjetla za maglu Sijalicama možete pristupiti s donje
strane vozila.
1. Skinite vanjske vijke poklopca označene strelicama.

Njega vozila247
2. Otvorite poklopac.Držač žarulje zakrenite suprotno
od kazaljke na satu i izvadite ga iz
reflektora (kućišta svjetla).
3. Držač žarulje odvojite od konektora pritiskanjem osigurača.
4. Izvadite i zamijenite grlo žarulje sa
žaruljom i priključite na konektor.
5. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
6. Vratite poklopac i zavrnite vijke.
Stražnja svjetla
1. Otvorite poklopac vijka.
2. Izvadite vijke označene strelicama.
3. Pažljivo izvucite sklop svjetla izpričvrsnih zatika i uklonite ga.

248Njega vozila4. Odvojite konektor od sklopasvjetla.
5. Izvadite i zamijenite žaruljuokretanjem držača žarulje.
Pokazivač smjera ( 1)
Stražnja svjetla ( 2)
Svjetlo kočenja ( 3)
Stražnja svjetla sa svjetlećom
diodom (LED) za svjetla
prtljažnika i kočnica
Možete zamijeniti samo svjetlo
pokazivača smjera ( 1).
Izvadite i zamijenite žarulju
okretanjem držača žarulje.
6. Spojite konektor na sklop svjetla.
7. Postavite sklop svjetla na njegove
držače i pričvrstite sklop svjetla
pomoću vijaka.
8. Umetnite poklopac za vijke.
Svjetla za vožnju unatrag (4) u
zaklopnim vratima prtljažnika
1. Otvorite zaklopna vrata prtljažnika
i skinite poklopac.
