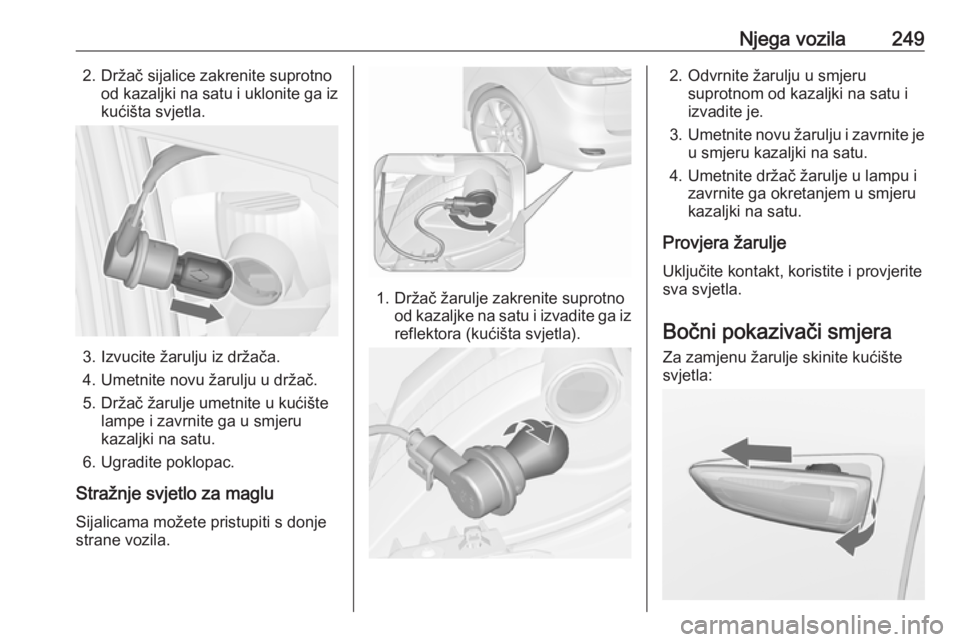

Njega vozila2492. Držač sijalice zakrenite suprotnood kazaljki na satu i uklonite ga izkućišta svjetla.
3. Izvucite žarulju iz držača.
4. Umetnite novu žarulju u držač.
5. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite poklopac.
Stražnje svjetlo za maglu
Sijalicama možete pristupiti s donje
strane vozila.
1. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite ga izreflektora (kućišta svjetla).
2. Odvrnite žarulju u smjeru suprotnom od kazaljki na satu i
izvadite je.
3. Umetnite novu žarulju i zavrnite je
u smjeru kazaljki na satu.
4. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
Provjera žarulje
Uključite kontakt, koristite i provjerite
sva svjetla.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:

250Njega vozila1. Pomaknite svjetlo u lijevu stranu iskinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu. Uklonite
poklopac.
2. Izvucite žarulju iz držača.
3. Zamijenite žarulju i umetnite je u držač.
4. Stavite poklopac na kućište.
Unutarnja svjetla Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika Zamjenu sijalica prepustite servisu.

Njega vozila251Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora
● na vozilima s upravljačem na lijevoj strani, u unutrašnjosti iza
pretinca za rukavice, ili, u
vozilima s upravljačem na desnoj
strani, iza pretinca za rukavice na strani suvozača
● iza poklopca na lijevoj strani prtljažnika
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.

252Njega vozilaOvisno o vrsti osigurača, pregorjeliosigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

Njega vozila253Br.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva/sustav
paljenja4Ubrizgavanje goriva/sustav
paljenja5–6Grijanje vanjskog retrovizora/
protuprovalni alarmni sustav7Regulacija ventilatora/
upravljački modul motora/
upravljački modul mjenjača8Lambda senzor/hlađenje motora9Senzor stražnjeg prozora10Senzor akumulatora11Otvaranje poklopca prtljažnika12Prilagodljiva prednja svjetla/
automatska kontrola svjetla13ABS14Brisač stražnjeg prozoraBr.Strujni krug15Upravljački modul motora16Elektropokretač17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav stop-start29Električna parkirna kočnica30ABS31Prilagodljivi tempomat32Zračni jastuk

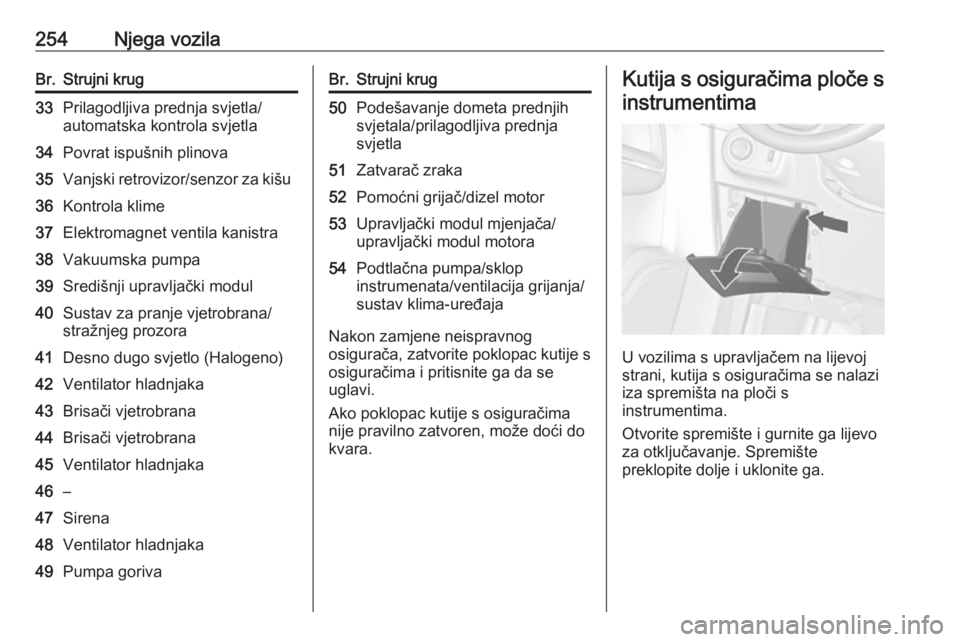

254Njega vozilaBr.Strujni krug33Prilagodljiva prednja svjetla/
automatska kontrola svjetla34Povrat ispušnih plinova35Vanjski retrovizor/senzor za kišu36Kontrola klime37Elektromagnet ventila kanistra38Vakuumska pumpa39Središnji upravljački modul40Sustav za pranje vjetrobrana/
stražnjeg prozora41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44Brisači vjetrobrana45Ventilator hladnjaka46–47Sirena48Ventilator hladnjaka49Pumpa gorivaBr.Strujni krug50Podešavanje dometa prednjih
svjetala/prilagodljiva prednja
svjetla51Zatvarač zraka52Pomoćni grijač/dizel motor53Upravljački modul mjenjača/
upravljački modul motora54Podtlačna pumpa/sklop
instrumenata/ventilacija grijanja/
sustav klima-uređaja
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište i gurnite ga lijevo
za otključavanje. Spremište
preklopite dolje i uklonite ga.

Njega vozila255
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.
Br.Strujni krug1Tempomat/ograničavač brzine/
prilagodljivi tempomat/kontrole
na kolu upravljača2Vanjska svjetla/upravljački
modul karoserije3Vanjska svjetla/upravljački
modul karoserije4Infotainment sustav5Infotainment sustav/instrument6Priključak za napajanje/upaljač
za cigarete7Priključak za napajanje8Lijevo kratko svjetlo/upravljački
modul karoserije9Desno kratko svjetlo/upravljački
modul karoserije/modul zračnog
jastuka10Brave vrata/upravljački modul
karoserije11Ventilator unutrašnjosti12–13–Br.Strujni krug14Konektor za dijagnostiku15Zračni jastuk16Priključak za napajanje17Klima uređaj18Logistika19Upravljački modul karoserije20Upravljački modul karoserije21Sklop instrumenata/protu‐
provalni alarmni sustav22Senzor paljenja23Upravljački modul karoserije24Upravljački modul karoserije25–26–
Kutija s osiguračima u
prtljažniku
Kutija s osiguračima je na lijevoj strani
prtljažnika iza poklopca.

256Njega vozila

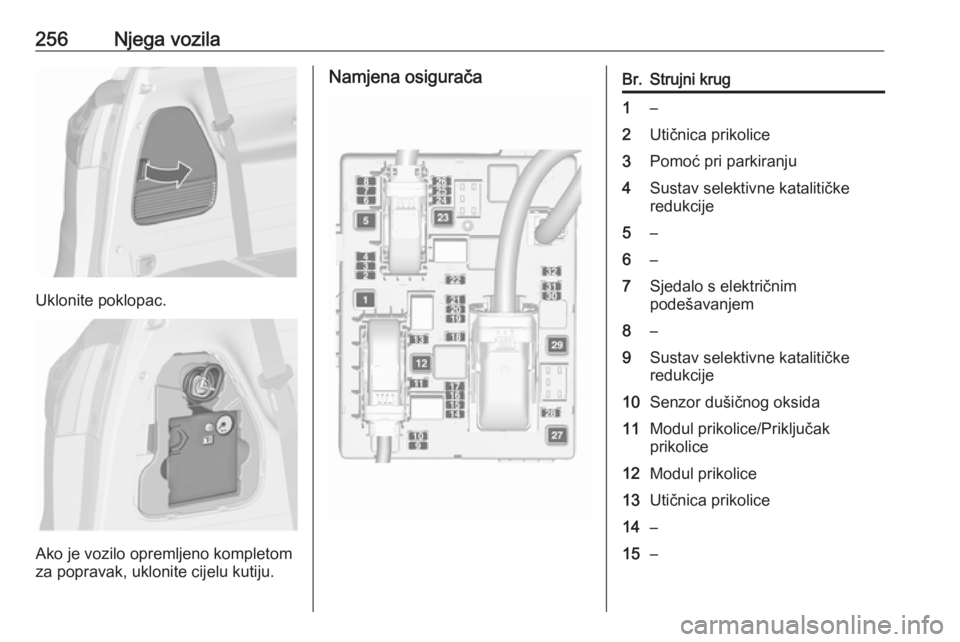

Uklonite poklopac.
Ako je vozilo opremljeno kompletom
za popravak, uklonite cijelu kutiju.
Namjena osiguračaBr.Strujni krug1–2Utičnica prikolice3Pomoć pri parkiranju4Sustav selektivne katalitičke
redukcije5–6–7Sjedalo s električnim
podešavanjem8–9Sustav selektivne katalitičke
redukcije10Senzor dušičnog oksida11Modul prikolice/Priključak
prikolice12Modul prikolice13Utičnica prikolice14–15–

Njega vozila257Br.Strujni krug16Unutarnji retrovizor/kamera za
vožnju unatrag17Priključak za napajanje18–19Grijanje kola upravljača20Sjenilo21Grijanje prednjih sjedala22–23–24Sustav selektivne katalitičke
redukcije25–26–27–28–29–30–Br.Strujni krug31–32Sustav aktivnog prigušenja/
upozorenje za napuštanje

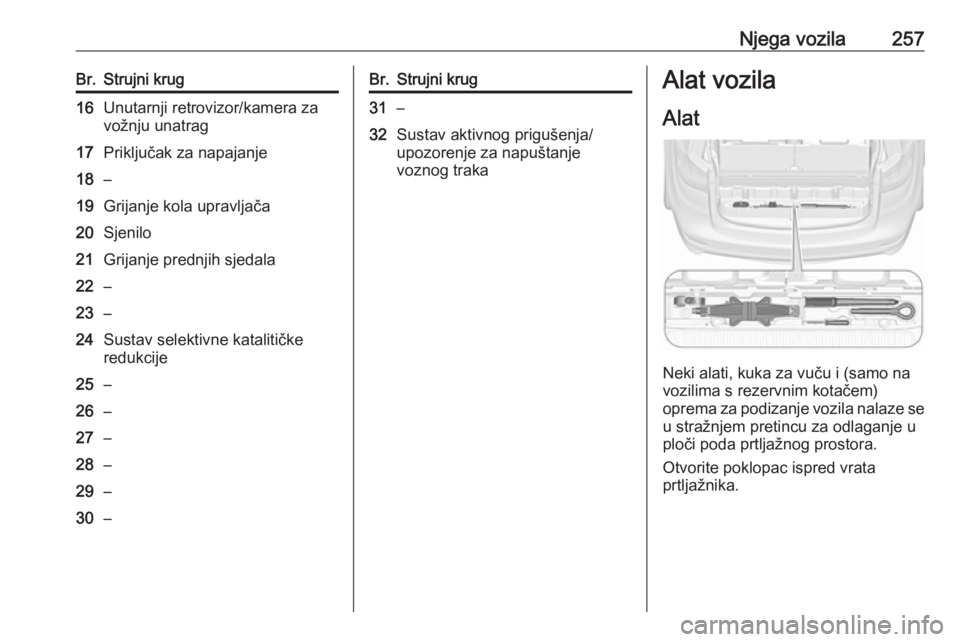

voznog trakaAlat vozila
Alat
Neki alati, kuka za vuču i (samo na
vozilima s rezervnim kotačem)
oprema za podizanje vozila nalaze se u stražnjem pretincu za odlaganje u
ploči poda prtljažnog prostora.
Otvorite poklopac ispred vrata
prtljažnika.

258Njega vozilaKotači i gumeStanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.Oznake guma
Primjerice 215/60 R 16 95 H215:širina gume, mm60:omjer poprečnog presjeka
(visina gume prema širini
gume), %R:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inča95:indeks opterećenja, napr. 95 je
ekvivalentan 690 kgH:slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Karakteristike 3 292.
Gume sa smjerom okretanja Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s bočne strane gume.
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.
Odvijte kapicu ventila.
