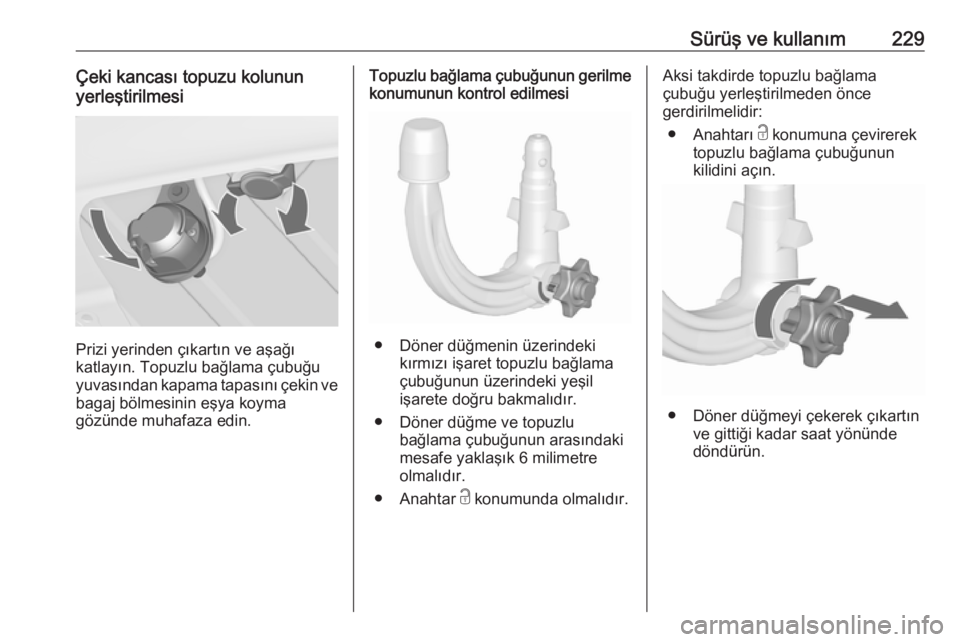

Sürüş ve kullanım229Çeki kancası topuzu kolunun
yerleştirilmesi
Prizi yerinden çıkartın ve aşağı
katlayın. Topuzlu bağlama çubuğu
yuvasından kapama tapasını çekin ve bagaj bölmesinin eşya koyma
gözünde muhafaza edin.
Topuzlu bağlama çubuğunun gerilme
konumunun kontrol edilmesi
● Döner düğmenin üzerindeki
kırmızı işaret topuzlu bağlama
çubuğunun üzerindeki yeşil
işarete doğru bakmalıdır.
● Döner düğme ve topuzlu bağlama çubuğunun arasındaki
mesafe yaklaşık 6 milimetre
olmalıdır.
● Anahtar c konumunda olmalıdır.
Aksi takdirde topuzlu bağlama
çubuğu yerleştirilmeden önce
gerdirilmelidir:
● Anahtarı c konumuna çevirerek
topuzlu bağlama çubuğunun
kilidini açın.
● Döner düğmeyi çekerek çıkartın ve gittiği kadar saat yönünde
döndürün.

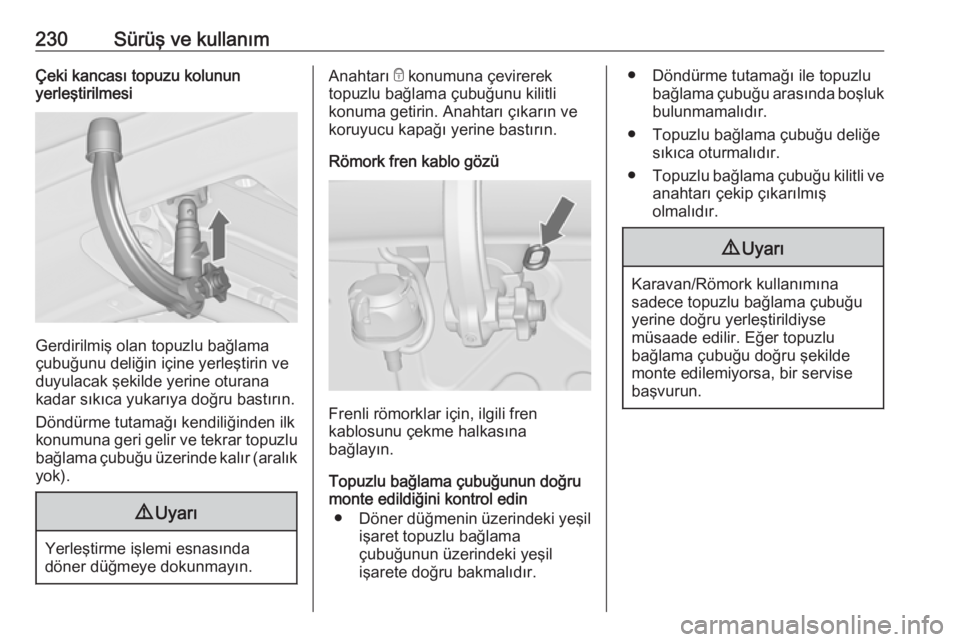

230Sürüş ve kullanımÇeki kancası topuzu kolunun
yerleştirilmesi
Gerdirilmiş olan topuzlu bağlama
çubuğunu deliğin içine yerleştirin ve
duyulacak şekilde yerine oturana
kadar sıkıca yukarıya doğru bastırın.
Döndürme tutamağı kendiliğinden ilk
konumuna geri gelir ve tekrar topuzlu
bağlama çubuğu üzerinde kalır (aralık yok).
9 Uyarı
Yerleştirme işlemi esnasında
döner düğmeye dokunmayın.
Anahtarı e konumuna çevirerek
topuzlu bağlama çubuğunu kilitli
konuma getirin. Anahtarı çıkarın ve
koruyucu kapağı yerine bastırın.
Römork fren kablo gözü
Frenli römorklar için, ilgili fren
kablosunu çekme halkasına
bağlayın.
Topuzlu bağlama çubuğunun doğru
monte edildiğini kontrol edin
● Döner düğmenin üzerindeki yeşil
işaret topuzlu bağlama
çubuğunun üzerindeki yeşil
işarete doğru bakmalıdır.
● Döndürme tutamağı ile topuzlu bağlama çubuğu arasında boşlukbulunmamalıdır.
● Topuzlu bağlama çubuğu deliğe sıkıca oturmalıdır.
● Topuzlu bağlama çubuğu kilitli ve
anahtarı çekip çıkarılmış
olmalıdır.9 Uyarı
Karavan/Römork kullanımına
sadece topuzlu bağlama çubuğu
yerine doğru yerleştirildiyse
müsaade edilir. Eğer topuzlu
bağlama çubuğu doğru şekilde
monte edilemiyorsa, bir servise
başvurun.

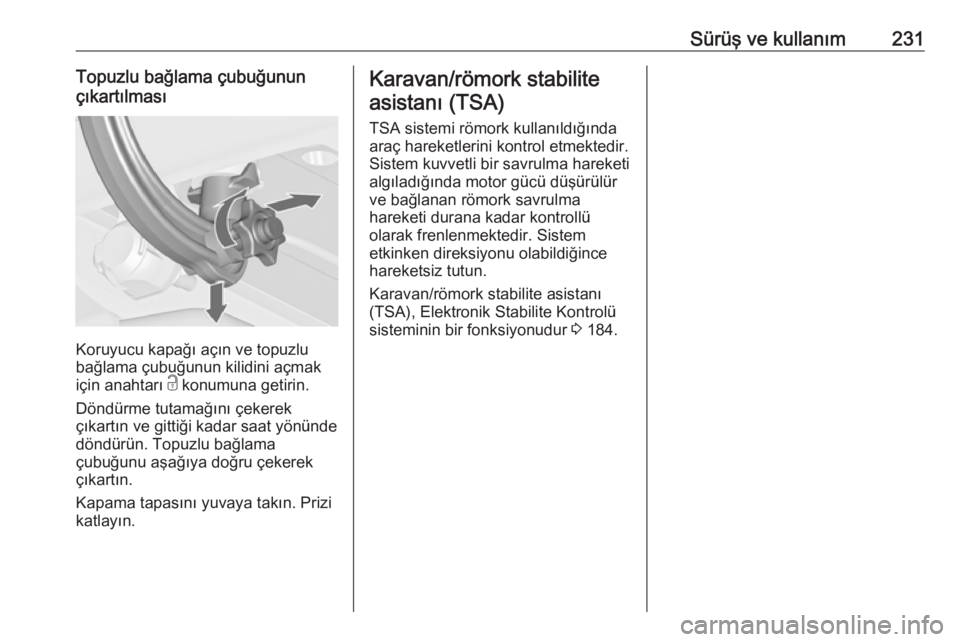

Sürüş ve kullanım231Topuzlu bağlama çubuğunun
çıkartılması
Koruyucu kapağı açın ve topuzlu
bağlama çubuğunun kilidini açmak
için anahtarı c konumuna getirin.
Döndürme tutamağını çekerek
çıkartın ve gittiği kadar saat yönünde döndürün. Topuzlu bağlama
çubuğunu aşağıya doğru çekerek
çıkartın.
Kapama tapasını yuvaya takın. Prizi
katlayın.
Karavan/römork stabilite
asistanı (TSA)
TSA sistemi römork kullanıldığında
araç hareketlerini kontrol etmektedir.
Sistem kuvvetli bir savrulma hareketi
algıladığında motor gücü düşürülür
ve bağlanan römork savrulma
hareketi durana kadar kontrollü
olarak frenlenmektedir. Sistem
etkinken direksiyonu olabildiğince
hareketsiz tutun.
Karavan/römork stabilite asistanı
(TSA), Elektronik Stabilite Kontrolü
sisteminin bir fonksiyonudur 3 184.

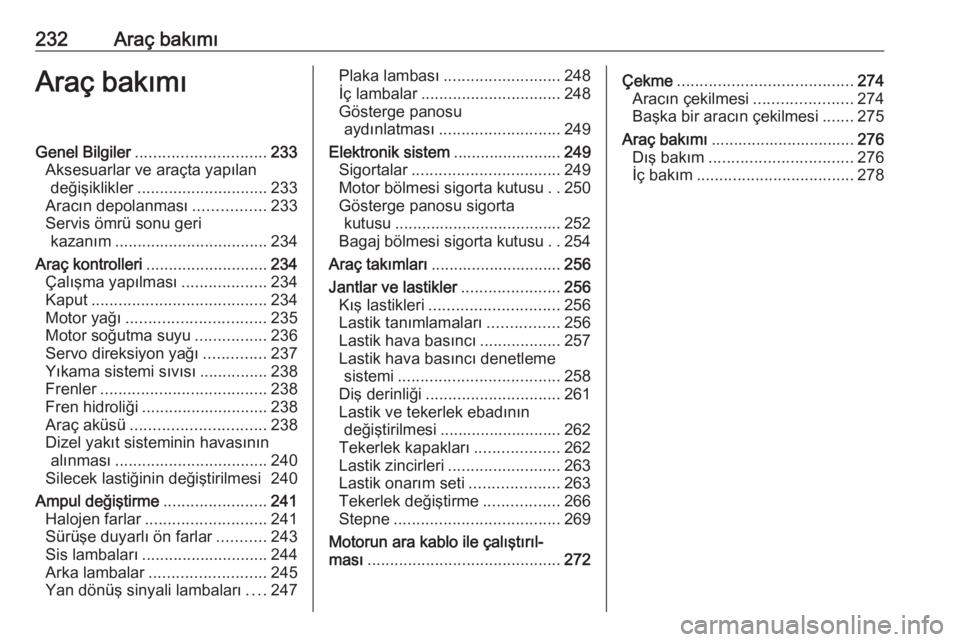

232Araç bakımıAraç bakımıGenel Bilgiler............................. 233
Aksesuarlar ve araçta yapılan değişiklikler ............................. 233
Aracın depolanması ................233
Servis ömrü sonu geri kazanım .................................. 234
Araç kontrolleri ........................... 234
Çalışma yapılması ...................234
Kaput ....................................... 234
Motor yağı ............................... 235
Motor soğutma suyu ................236
Servo direksiyon yağı ..............237
Yıkama sistemi sıvısı ...............238
Frenler ..................................... 238
Fren hidroliği ............................ 238
Araç aküsü .............................. 238
Dizel yakıt sisteminin havasının alınması .................................. 240
Silecek lastiğinin değiştirilmesi 240
Ampul değiştirme .......................241
Halojen farlar ........................... 241
Sürüşe duyarlı ön farlar ...........243
Sis lambaları ............................ 244
Arka lambalar .......................... 245
Yan dönüş sinyali lambaları ....247Plaka lambası .......................... 248
İç lambalar ............................... 248
Gösterge panosu aydınlatması ........................... 249
Elektronik sistem ........................249
Sigortalar ................................. 249
Motor bölmesi sigorta kutusu ..250
Gösterge panosu sigorta kutusu ..................................... 252
Bagaj bölmesi sigorta kutusu ..254
Araç takımları ............................. 256
Jantlar ve lastikler ......................256
Kış lastikleri ............................. 256
Lastik tanımlamaları ................256
Lastik hava basıncı ..................257
Lastik hava basıncı denetleme sistemi .................................... 258
Diş derinliği .............................. 261
Lastik ve tekerlek ebadının değiştirilmesi ........................... 262
Tekerlek kapakları ...................262
Lastik zincirleri ......................... 263
Lastik onarım seti ....................263
Tekerlek değiştirme .................266
Stepne ..................................... 269
Motorun ara kablo ile çalıştırıl‐
ması ........................................... 272Çekme....................................... 274
Aracın çekilmesi ......................274
Başka bir aracın çekilmesi .......275
Araç bakımı ................................ 276
Dış bakım ................................ 276
İç bakım ................................... 278

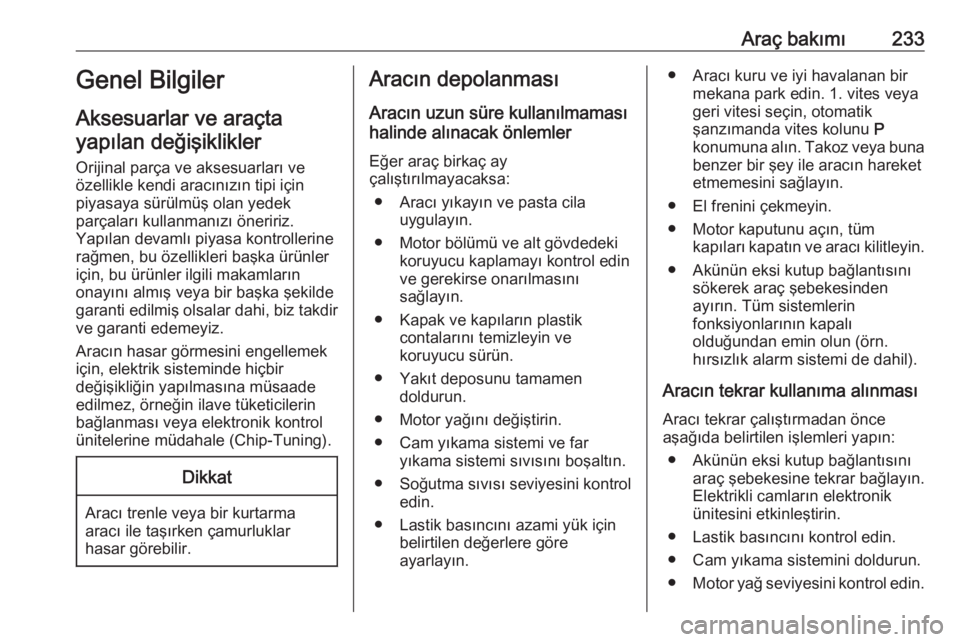

Araç bakımı233Genel BilgilerAksesuarlar ve araçta yapılan değişiklikler
Orijinal parça ve aksesuarları ve
özellikle kendi aracınızın tipi için
piyasaya sürülmüş olan yedek
parçaları kullanmanızı öneririz.
Yapılan devamlı piyasa kontrollerine
rağmen, bu özellikleri başka ürünler
için, bu ürünler ilgili makamların
onayını almış veya bir başka şekilde
garanti edilmiş olsalar dahi, biz takdir
ve garanti edemeyiz.
Aracın hasar görmesini engellemek
için, elektrik sisteminde hiçbir
değişikliğin yapılmasına müsaade
edilmez, örneğin ilave tüketicilerin
bağlanması veya elektronik kontrol
ünitelerine müdahale (Chip-Tuning).Dikkat
Aracı trenle veya bir kurtarma aracı ile taşırken çamurluklar
hasar görebilir.
Aracın depolanması
Aracın uzun süre kullanılmaması
halinde alınacak önlemler
Eğer araç birkaç ay
çalıştırılmayacaksa:
● Aracı yıkayın ve pasta cila uygulayın.
● Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin
ve gerekirse onarılmasını
sağlayın.
● Kapak ve kapıların plastik contalarını temizleyin ve
koruyucu sürün.
● Yakıt deposunu tamamen doldurun.
● Motor yağını değiştirin. ● Cam yıkama sistemi ve far yıkama sistemi sıvısını boşaltın.
● Soğutma sıvısı seviyesini kontrol
edin.
● Lastik basıncını azami yük için belirtilen değerlere göre
ayarlayın.● Aracı kuru ve iyi havalanan bir mekana park edin. 1. vites veya
geri vitesi seçin, otomatik
şanzımanda vites kolunu P
konumuna alın. Takoz veya buna
benzer bir şey ile aracın hareket
etmemesini sağlayın.
● El frenini çekmeyin.
● Motor kaputunu açın, tüm kapıları kapatın ve aracı kilitleyin.
● Akünün eksi kutup bağlantısını sökerek araç şebekesinden
ayırın. Tüm sistemlerin
fonksiyonlarının kapalı
olduğundan emin olun (örn.
hırsızlık alarm sistemi de dahil).
Aracın tekrar kullanıma alınması Aracı tekrar çalıştırmadan önce
aşağıda belirtilen işlemleri yapın:
● Akünün eksi kutup bağlantısını araç şebekesine tekrar bağlayın.
Elektrikli camların elektronik
ünitesini etkinleştirin.
● Lastik basıncını kontrol edin. ● Cam yıkama sistemini doldurun.
● Motor yağ seviyesini kontrol edin.

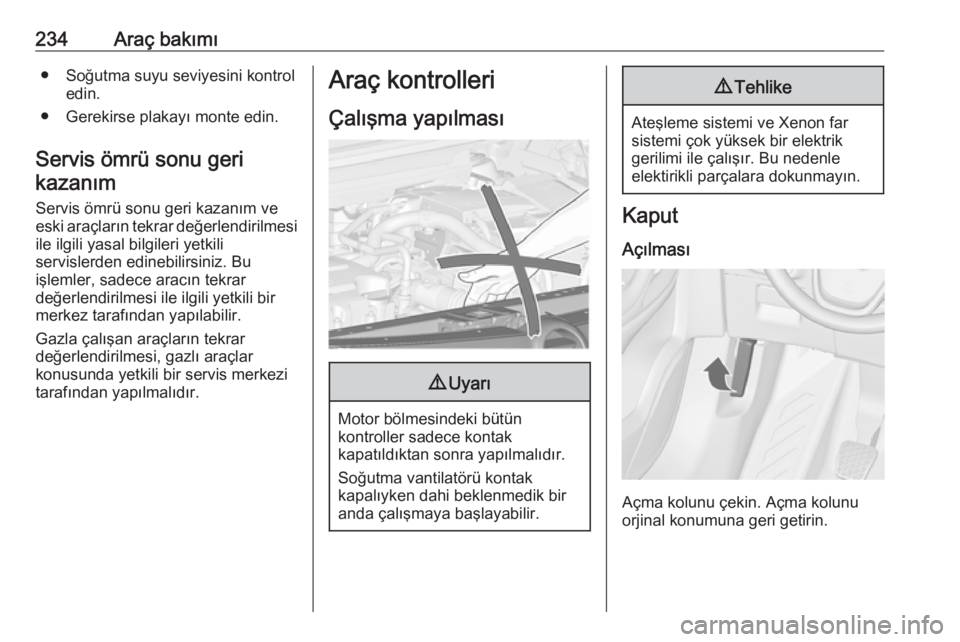

234Araç bakımı● Soğutma suyu seviyesini kontroledin.
● Gerekirse plakayı monte edin.
Servis ömrü sonu geri kazanım
Servis ömrü sonu geri kazanım ve eski araçların tekrar değerlendirilmesi ile ilgili yasal bilgileri yetkili
servislerden edinebilirsiniz. Bu
işlemler, sadece aracın tekrar
değerlendirilmesi ile ilgili yetkili bir
merkez tarafından yapılabilir.
Gazla çalışan araçların tekrar
değerlendirilmesi, gazlı araçlar
konusunda yetkili bir servis merkezi
tarafından yapılmalıdır.Araç kontrolleri
Çalışma yapılması9 Uyarı
Motor bölmesindeki bütün
kontroller sadece kontak
kapatıldıktan sonra yapılmalıdır.
Soğutma vantilatörü kontak
kapalıyken dahi beklenmedik bir
anda çalışmaya başlayabilir.
9 Tehlike
Ateşleme sistemi ve Xenon far
sistemi çok yüksek bir elektrik
gerilimi ile çalışır. Bu nedenle
elektirikli parçalara dokunmayın.
Kaput
Açılması
Açma kolunu çekin. Açma kolunu
orjinal konumuna geri getirin.

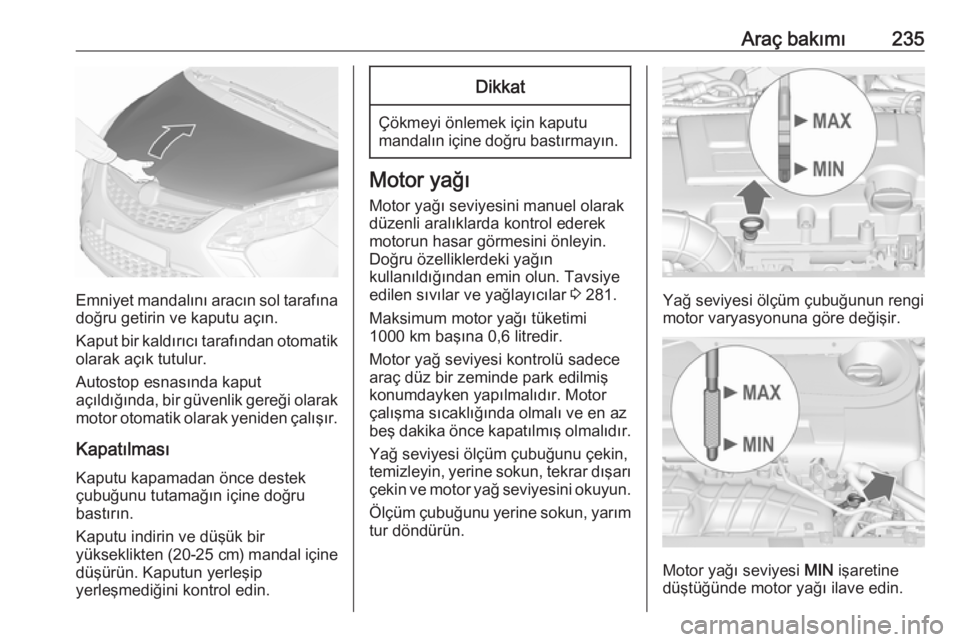

Araç bakımı235
Emniyet mandalını aracın sol tarafına
doğru getirin ve kaputu açın.
Kaput bir kaldırıcı tarafından otomatik olarak açık tutulur.
Autostop esnasında kaput
açıldığında, bir güvenlik gereği olarak
motor otomatik olarak yeniden çalışır.
Kapatılması Kaputu kapamadan önce destek
çubuğunu tutamağın içine doğru bastırın.
Kaputu indirin ve düşük bir
yükseklikten (20-25 cm ) mandal içine
düşürün. Kaputun yerleşip
yerleşmediğini kontrol edin.
Dikkat
Çökmeyi önlemek için kaputu mandalın içine doğru bastırmayın.
Motor yağı
Motor yağı seviyesini manuel olarak düzenli aralıklarda kontrol ederek
motorun hasar görmesini önleyin.
Doğru özelliklerdeki yağın
kullanıldığından emin olun. Tavsiye
edilen sıvılar ve yağlayıcılar 3 281.
Maksimum motor yağı tüketimi
1000 km başına 0,6 litredir.
Motor yağ seviyesi kontrolü sadece
araç düz bir zeminde park edilmiş
konumdayken yapılmalıdır. Motor
çalışma sıcaklığında olmalı ve en az
beş dakika önce kapatılmış olmalıdır.
Yağ seviyesi ölçüm çubuğunu çekin,
temizleyin, yerine sokun, tekrar dışarı
çekin ve motor yağ seviyesini okuyun.
Ölçüm çubuğunu yerine sokun, yarım tur döndürün.
Yağ seviyesi ölçüm çubuğunun rengi
motor varyasyonuna göre değişir.
Motor yağı seviyesi MIN işaretine
düştüğünde motor yağı ilave edin.

236Araç bakımı

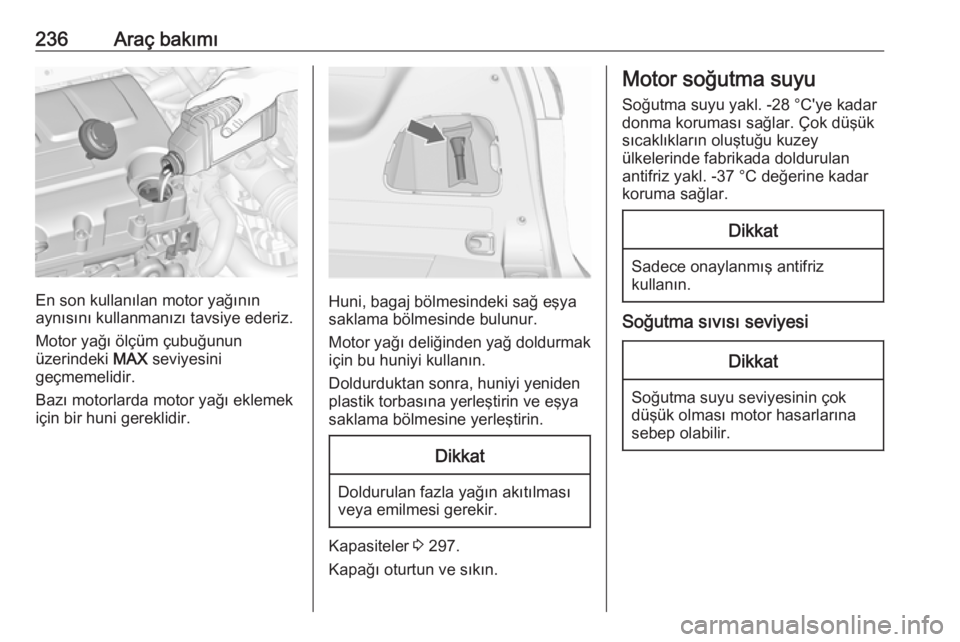

En son kullanılan motor yağının
aynısını kullanmanızı tavsiye ederiz.
Motor yağı ölçüm çubuğunun
üzerindeki MAX seviyesini
geçmemelidir.
Bazı motorlarda motor yağı eklemek
için bir huni gereklidir.Huni, bagaj bölmesindeki sağ eşya
saklama bölmesinde bulunur.
Motor yağı deliğinden yağ doldurmak için bu huniyi kullanın.
Doldurduktan sonra, huniyi yeniden
plastik torbasına yerleştirin ve eşya
saklama bölmesine yerleştirin.
Dikkat
Doldurulan fazla yağın akıtılması
veya emilmesi gerekir.
Kapasiteler 3 297.
Kapağı oturtun ve sıkın.
Motor soğutma suyu
Soğutma suyu yakl. -28 °C'ye kadar
donma koruması sağlar. Çok düşük
sıcaklıkların oluştuğu kuzey
ülkelerinde fabrikada doldurulan
antifriz yakl. -37 °C değerine kadar
koruma sağlar.Dikkat
Sadece onaylanmış antifriz
kullanın.
Soğutma sıvısı seviyesi
Dikkat
Soğutma suyu seviyesinin çok
düşük olması motor hasarlarına
sebep olabilir.

Araç bakımı237
Sistem soğuk olduğu zaman soğutmasıvısı seviyesi dolum çizgisi işaretinin biraz üzerinde olmalıdır. Seviye
düşük ise doldurun.
9 Uyarı
Soğutma suyu kapağını açmadan
önce motorun soğumasını
bekleyin. İçerideki yüksek
basıncın yavaşça çıkması için
soğutma kapağını dikkatle açın.
Doldurmak için temiz içme suyu ile
karıştırılmış 1:1 soğutma sıvısı
kullanın. Eğer soğutma sıvısı yoksa,
temiz içme suyu kullanınız. Kapağı
oturtun ve sıkın.
Motor B16DTH: Motoru çalıştırdıktan
sonra, ısıtmayı en sıcak konuma ve
fan hızını en az yaklaşık beş dakika
ilk seviyeye ayarlayın. Bu, soğutma
sistemi içindeki havanın sızmasını
sağlayacaktır.
Soğutma sıvısı yoğunluğunu kontrol
edin ve kayıp durumunda soğutma
sıvısı kaybına neden olan arızanın bir
servis tarafından giderilmesini
sağlayın.
Servo direksiyon yağıDikkat
Çok küçük bir pislik dahi,
direksiyon sisteminde hasar
oluşturabilir ve sağlıklı çalışmasını
önler. Hazne kapağı/yağ çubuğu
sıvı tarafına pislik temas etmesini
veya hazneye pislik girmesini
önleyin.
Servo direksiyon yağının normalde
kontrol edilmesi gerekmez.
Direksiyon kullanımı sırasında
alışılmadık bir ses çıkar veya servo
direksiyon dikkat çekici bir şekilde
tepki verirse, bir atölyeden yardım
isteyin.

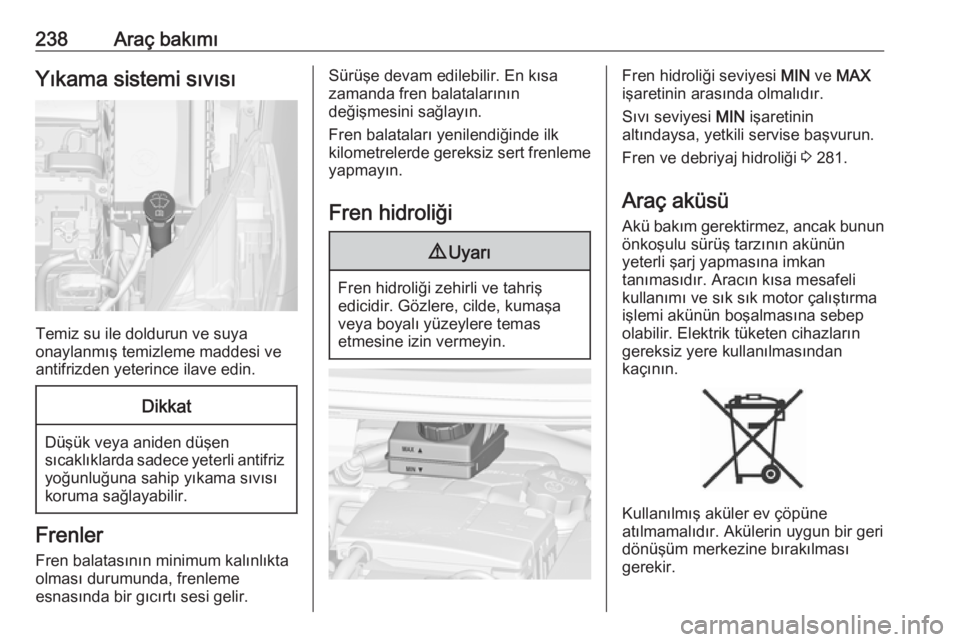

238Araç bakımıYıkama sistemi sıvısı
Temiz su ile doldurun ve suya
onaylanmış temizleme maddesi ve
antifrizden yeterince ilave edin.
Dikkat
Düşük veya aniden düşen
sıcaklıklarda sadece yeterli antifriz yoğunluğuna sahip yıkama sıvısıkoruma sağlayabilir.
Frenler
Fren balatasının minimum kalınlıkta
olması durumunda, frenleme
esnasında bir gıcırtı sesi gelir.
Sürüşe devam edilebilir. En kısa
zamanda fren balatalarının
değişmesini sağlayın.
Fren balataları yenilendiğinde ilk
kilometrelerde gereksiz sert frenleme yapmayın.
Fren hidroliği9 Uyarı
Fren hidroliği zehirli ve tahriş
edicidir. Gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin.
Fren hidroliği seviyesi MIN ve MAX
işaretinin arasında olmalıdır.
Sıvı seviyesi MIN işaretinin
altındaysa, yetkili servise başvurun.
Fren ve debriyaj hidroliği 3 281.
Araç aküsü Akü bakım gerektirmez, ancak bunun
önkoşulu sürüş tarzının akünün
yeterli şarj yapmasına imkan
tanımasıdır. Aracın kısa mesafeli
kullanımı ve sık sık motor çalıştırma
işlemi akünün boşalmasına sebep
olabilir. Elektrik tüketen cihazların
gereksiz yere kullanılmasından
kaçının.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
