OPEL ZAFIRA C 2016.5 Sürücü El Kitabı (in Turkish)

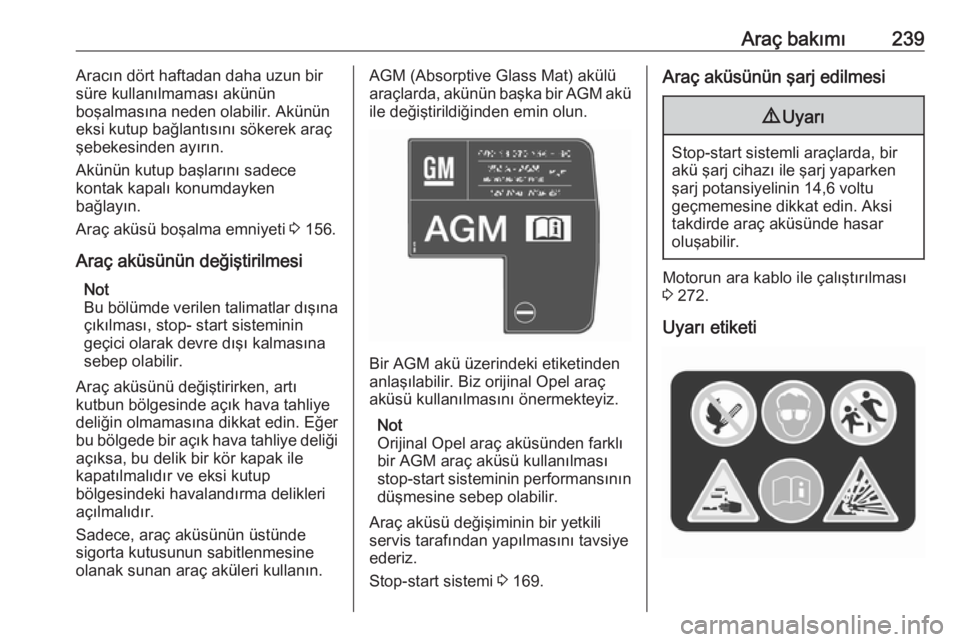

Araç bakımı239Aracın dört haftadan daha uzun bir
süre kullanılmaması akünün
boşalmasına neden olabilir. Akünün
eksi kutup bağlantısını sökerek araç
şebekesinden ayırın.
Akünün kutup başlarını sadece
kontak kapalı konumdayken
bağlayın.
Araç aküsü boşalma emniyeti 3 156.
Araç aküsünün değiştirilmesi Not
Bu bölümde verilen talimatlar dışına
çıkılması, stop- start sisteminin
geçici olarak devre dışı kalmasına
sebep olabilir.
Araç aküsünü değiştirirken, artı
kutbun bölgesinde açık hava tahliye
deliğin olmamasına dikkat edin. Eğer
bu bölgede bir açık hava tahliye deliği açıksa, bu delik bir kör kapak ile
kapatılmalıdır ve eksi kutup
bölgesindeki havalandırma delikleri
açılmalıdır.
Sadece, araç aküsünün üstünde
sigorta kutusunun sabitlenmesine
olanak sunan araç aküleri kullanın.AGM (Absorptive Glass Mat) akülü araçlarda, akünün başka bir AGM akü
ile değiştirildiğinden emin olun.
Bir AGM akü üzerindeki etiketinden anlaşılabilir. Biz orijinal Opel araç
aküsü kullanılmasını önermekteyiz.
Not
Orijinal Opel araç aküsünden farklı
bir AGM araç aküsü kullanılması
stop-start sisteminin performansının
düşmesine sebep olabilir.
Araç aküsü değişiminin bir yetkili
servis tarafından yapılmasını tavsiye
ederiz.
Stop-start sistemi 3 169.
Araç aküsünün şarj edilmesi9 Uyarı
Stop-start sistemli araçlarda, bir
akü şarj cihazı ile şarj yaparken
şarj potansiyelinin 14,6 voltu
geçmemesine dikkat edin. Aksi
takdirde araç aküsünde hasar
oluşabilir.
Motorun ara kablo ile çalıştırılması
3 272.
Uyarı etiketi

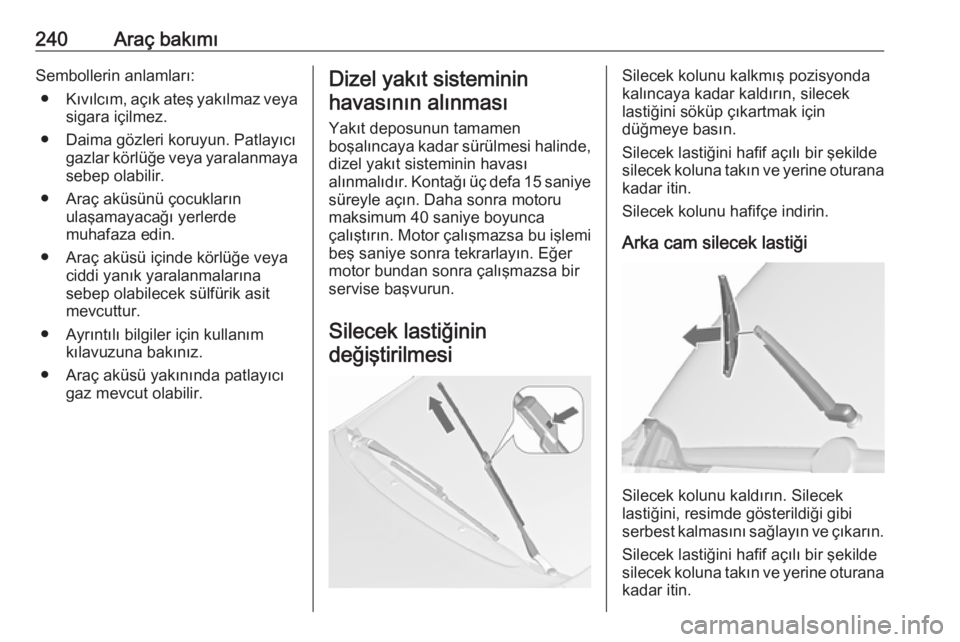

240Araç bakımıSembollerin anlamları:● Kıvılcım, açık ateş yakılmaz veya
sigara içilmez.
● Daima gözleri koruyun. Patlayıcı gazlar körlüğe veya yaralanmaya
sebep olabilir.
● Araç aküsünü çocukların ulaşamayacağı yerlerde
muhafaza edin.
● Araç aküsü içinde körlüğe veya ciddi yanık yaralanmalarına
sebep olabilecek sülfürik asit
mevcuttur.
● Ayrıntılı bilgiler için kullanım kılavuzuna bakınız.
● Araç aküsü yakınında patlayıcı gaz mevcut olabilir.Dizel yakıt sisteminin
havasının alınması
Yakıt deposunun tamamen
boşalıncaya kadar sürülmesi halinde, dizel yakıt sisteminin havası
alınmalıdır. Kontağı üç defa 15 saniye
süreyle açın. Daha sonra motoru
maksimum 40 saniye boyunca çalıştırın. Motor çalışmazsa bu işlemi beş saniye sonra tekrarlayın. Eğer
motor bundan sonra çalışmazsa bir
servise başvurun.
Silecek lastiğinindeğiştirilmesiSilecek kolunu kalkmış pozisyonda
kalıncaya kadar kaldırın, silecek
lastiğini söküp çıkartmak için
düğmeye basın.
Silecek lastiğini hafif açılı bir şekilde silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Arka cam silecek lastiği
Silecek kolunu kaldırın. Silecek
lastiğini, resimde gösterildiği gibi
serbest kalmasını sağlayın ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde
silecek koluna takın ve yerine oturana
kadar itin.

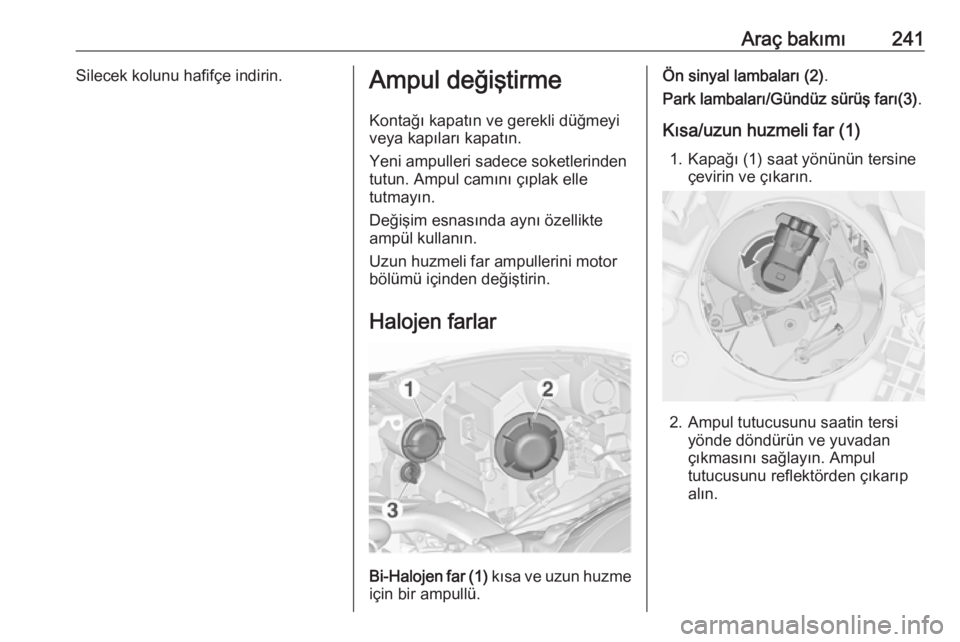

Araç bakımı241Silecek kolunu hafifçe indirin.Ampul değiştirmeKontağı kapatın ve gerekli düğmeyi
veya kapıları kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor bölümü içinden değiştirin.
Halojen farlar
Bi-Halojen far (1) kısa ve uzun huzme
için bir ampullü.
Ön sinyal lambaları (2) .
Park lambaları/Gündüz sürüş farı(3) .
Kısa/uzun huzmeli far (1) 1. Kapağı (1) saat yönünün tersine çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu reflektörden çıkarıp
alın.

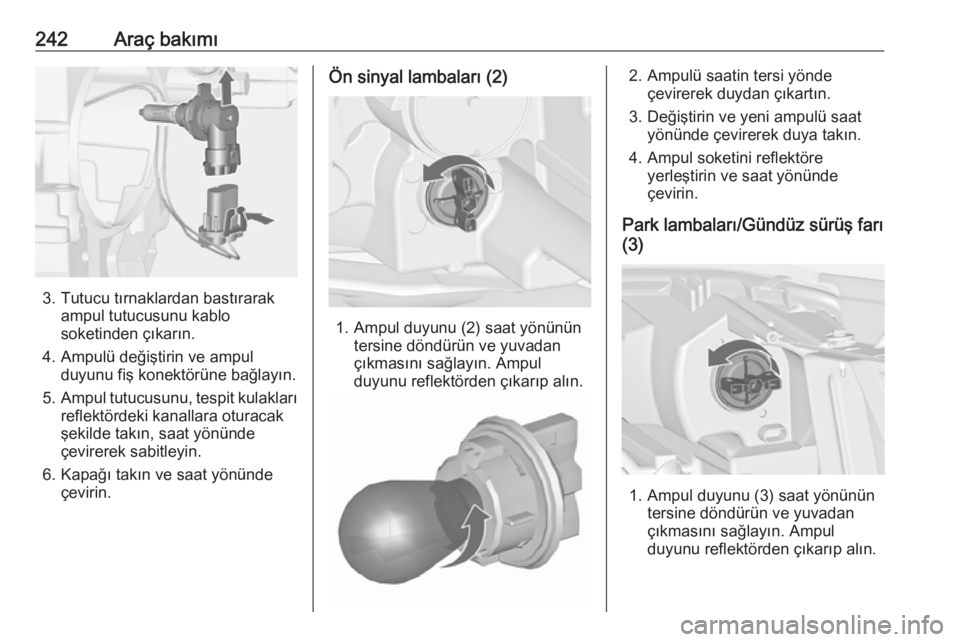

242Araç bakımı
3. Tutucu tırnaklardan bastırarakampul tutucusunu kablo
soketinden çıkarın.
4. Ampulü değiştirin ve ampul duyunu fiş konektörüne bağlayın.
5. Ampul tutucusunu, tespit kulakları
reflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Ön sinyal lambaları (2)
1. Ampul duyunu (2) saat yönününtersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.
2. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
3. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
Park lambaları/Gündüz sürüş farı
(3)
1. Ampul duyunu (3) saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.

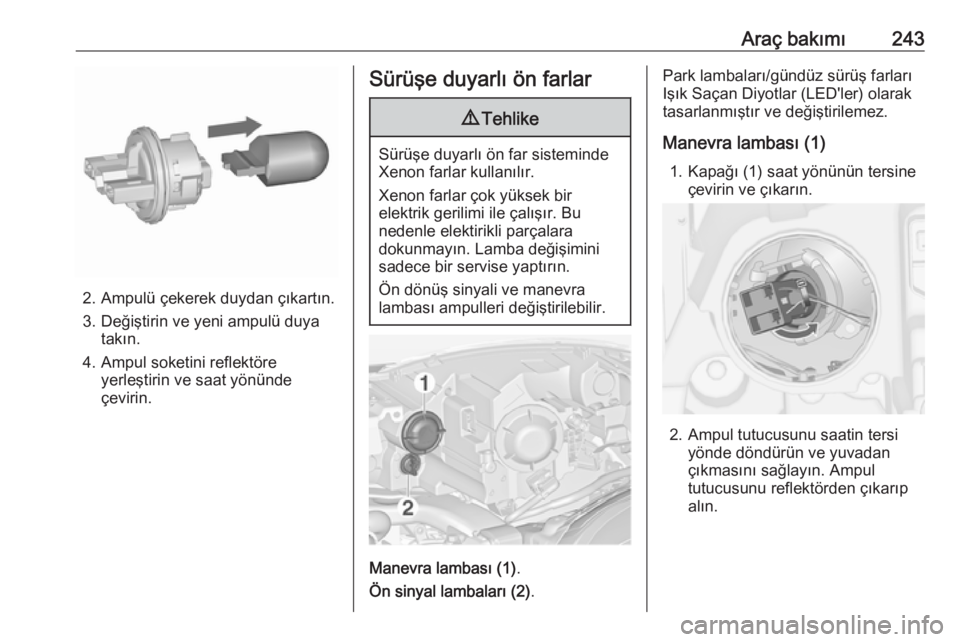

Araç bakımı243
2. Ampulü çekerek duydan çıkartın.3. Değiştirin ve yeni ampulü duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
Sürüşe duyarlı ön farlar9 Tehlike
Sürüşe duyarlı ön far sisteminde
Xenon farlar kullanılır.
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Ön dönüş sinyali ve manevra
lambası ampulleri değiştirilebilir.
Manevra lambası (1) .
Ön sinyal lambaları (2) .
Park lambaları/gündüz sürüş farları
Işık Saçan Diyotlar (LED'ler) olarak
tasarlanmıştır ve değiştirilemez.
Manevra lambası (1) 1. Kapağı (1) saat yönünün tersine çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu reflektörden çıkarıp
alın.

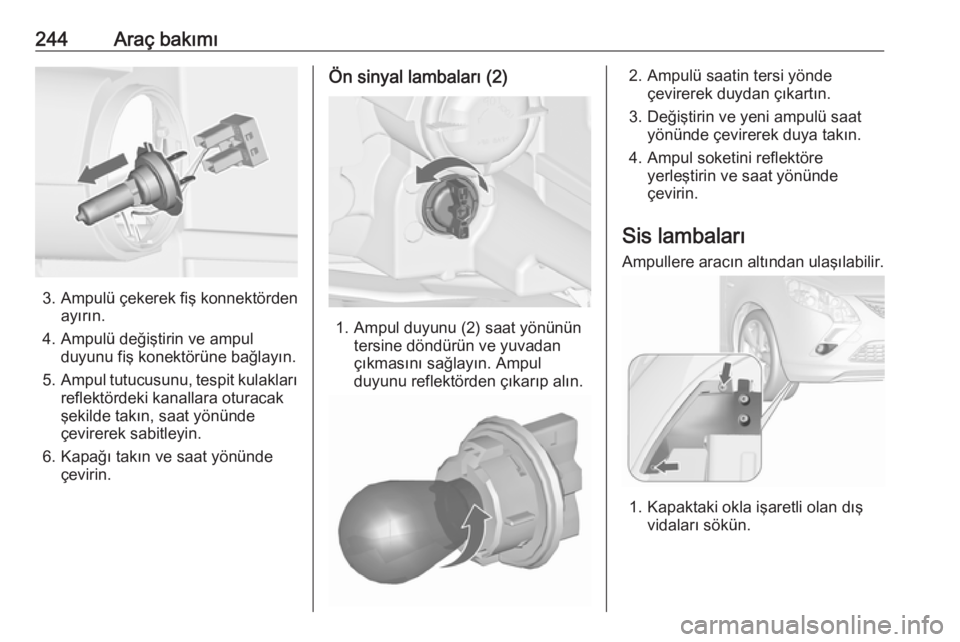

244Araç bakımı
3. Ampulü çekerek fiş konnektördenayırın.
4. Ampulü değiştirin ve ampul duyunu fiş konektörüne bağlayın.
5. Ampul tutucusunu, tespit kulakları
reflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Ön sinyal lambaları (2)
1. Ampul duyunu (2) saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.
2. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
3. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
Sis lambaları Ampullere aracın altından ulaşılabilir.
1. Kapaktaki okla işaretli olan dış vidaları sökün.

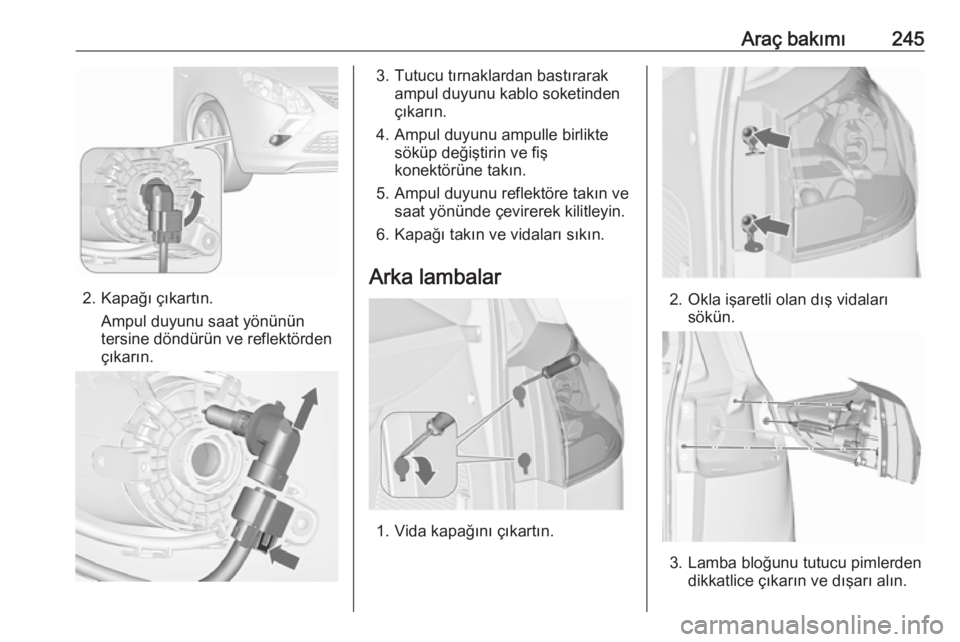

Araç bakımı245
2. Kapağı çıkartın.Ampul duyunu saat yönünün
tersine döndürün ve reflektörden
çıkarın.
3. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
4. Ampul duyunu ampulle birlikte söküp değiştirin ve fiş
konektörüne takın.
5. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
6. Kapağı takın ve vidaları sıkın.
Arka lambalar
1. Vida kapağını çıkartın.
2. Okla işaretli olan dış vidaları sökün.
3. Lamba bloğunu tutucu pimlerdendikkatlice çıkarın ve dışarı alın.

246Araç bakımı4. Fiş konnektörü lamba grubundanayırın.
5. Ampul duyunu çevirerek ampulü çıkartın ve değiştirin.
Sinyal lambası ( 1)
Arka lambalar ( 2)
Fren lambası ( 3)
Arka lamba ve fren lambası için
Işık Saçan Diyotlu (LED) arka
lambalar
Sadece dönüş sinyali lambası ( 1)
değiştirilebilir.
Ampul duyunu çevirerek ampulü
çıkartın ve değiştirin.
6. Fiş konektörünü lamba grubuna bağlayın.
7. Lamba grubunu tespit pimlerine geçirin ve vidaları kullanaraktespit edin.
8. Vida kapağını takın.
Arka kapaktaki geri vites
lambaları (4)
1. Arka kapağı açın ve kapağı çıkarın.

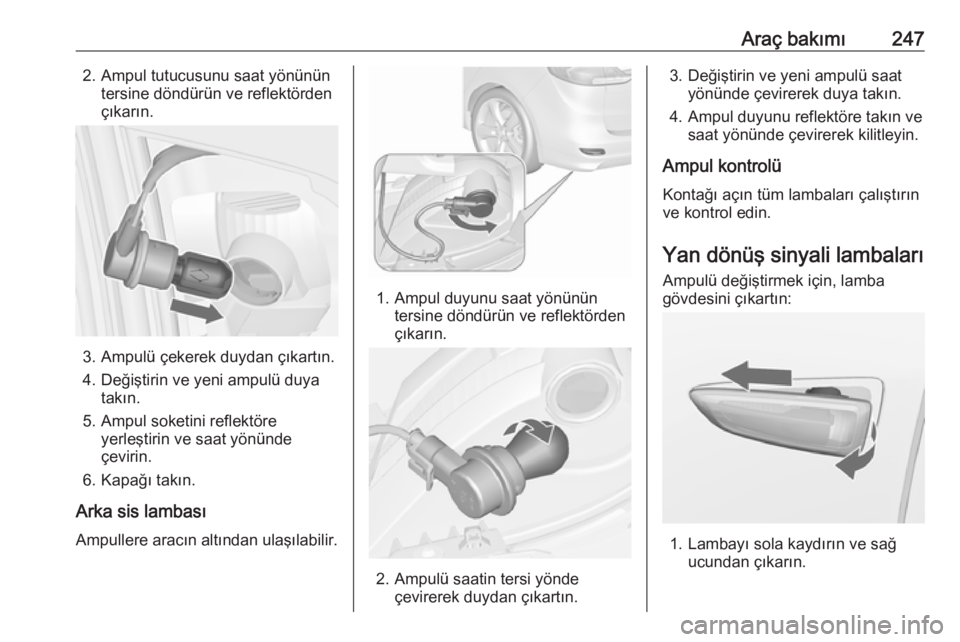

Araç bakımı2472. Ampul tutucusunu saat yönününtersine döndürün ve reflektörden
çıkarın.
3. Ampulü çekerek duydan çıkartın.
4. Değiştirin ve yeni ampulü duya takın.
5. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın.
Arka sis lambası
Ampullere aracın altından ulaşılabilir.
1. Ampul duyunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
2. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
3. Değiştirin ve yeni ampulü saatyönünde çevirerek duya takın.
4. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
Ampul kontrolü
Kontağı açın tüm lambaları çalıştırın
ve kontrol edin.
Yan dönüş sinyali lambaları Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

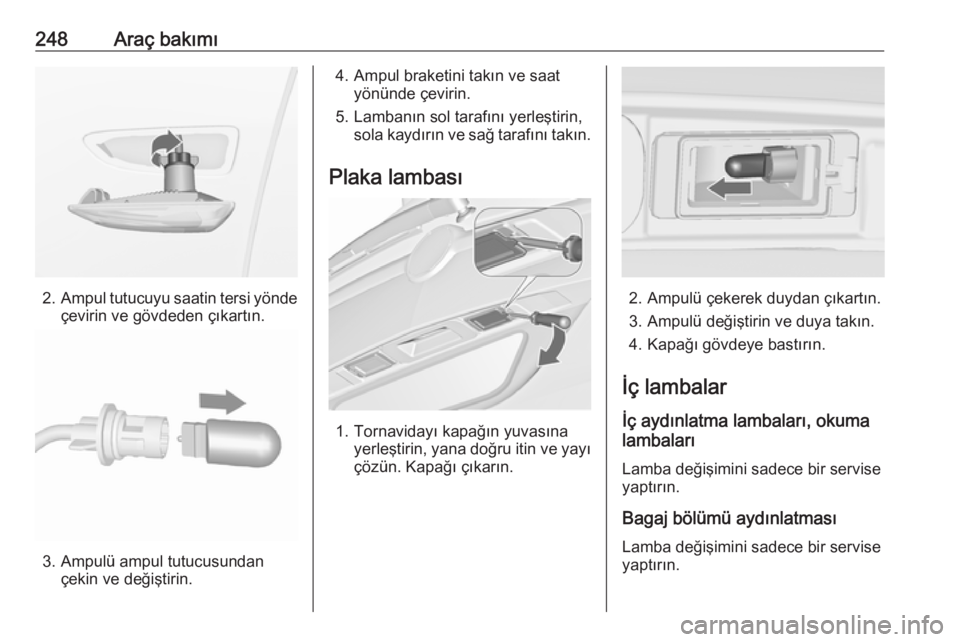

248Araç bakımı
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün. Kapağı çıkarın.
2. Ampulü çekerek duydan çıkartın.
3. Ampulü değiştirin ve duya takın.
4. Kapağı gövdeye bastırın.
İç lambalar
İç aydınlatma lambaları, okuma
lambaları
Lamba değişimini sadece bir serviseyaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
