OPEL ZAFIRA C 2016.5 Savininko vadovas (in Lithuanian)
Manufacturer: OPEL, Model Year: 2016.5, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2016.5Pages: 321, PDF Size: 9.31 MB
Page 211 of 321

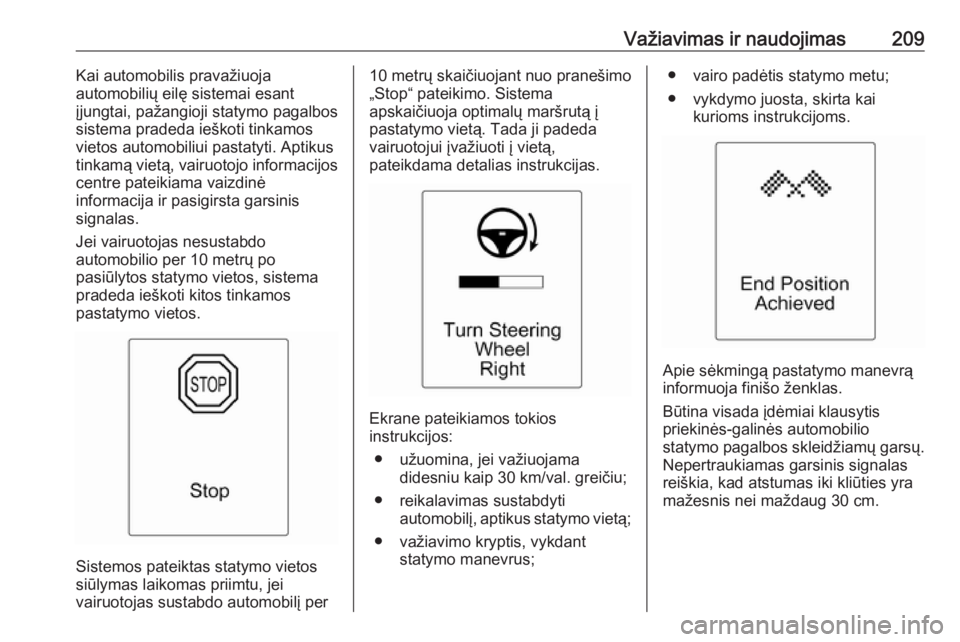

Važiavimas ir naudojimas209Kai automobilis pravažiuoja
automobilių eilę sistemai esant
įjungtai, pažangioji statymo pagalbos
sistema pradeda ieškoti tinkamos
vietos automobiliui pastatyti. Aptikus
tinkamą vietą, vairuotojo informacijos
centre pateikiama vaizdinė
informacija ir pasigirsta garsinis
signalas.
Jei vairuotojas nesustabdo
automobilio per 10 metrų po
pasiūlytos statymo vietos, sistema
pradeda ieškoti kitos tinkamos
pastatymo vietos.
Sistemos pateiktas statymo vietos
siūlymas laikomas priimtu, jei
vairuotojas sustabdo automobilį per
10 metrų skaičiuojant nuo pranešimo
„Stop“ pateikimo. Sistema
apskaičiuoja optimalų maršrutą į
pastatymo vietą. Tada ji padeda
vairuotojui įvažiuoti į vietą,
pateikdama detalias instrukcijas.
Ekrane pateikiamos tokios
instrukcijos:
● užuomina, jei važiuojama didesniu kaip 30 km/val. greičiu;
● reikalavimas sustabdyti automobilį, aptikus statymo vietą;
● važiavimo kryptis, vykdant statymo manevrus;
● vairo padėtis statymo metu;
● vykdymo juosta, skirta kai kurioms instrukcijoms.
Apie sėkmingą pastatymo manevrą
informuoja finišo ženklas.
Būtina visada įdėmiai klausytis
priekinės-galinės automobilio
statymo pagalbos skleidžiamų garsų.
Nepertraukiamas garsinis signalas
reiškia, kad atstumas iki kliūties yra
mažesnis nei maždaug 30 cm.
Page 212 of 321

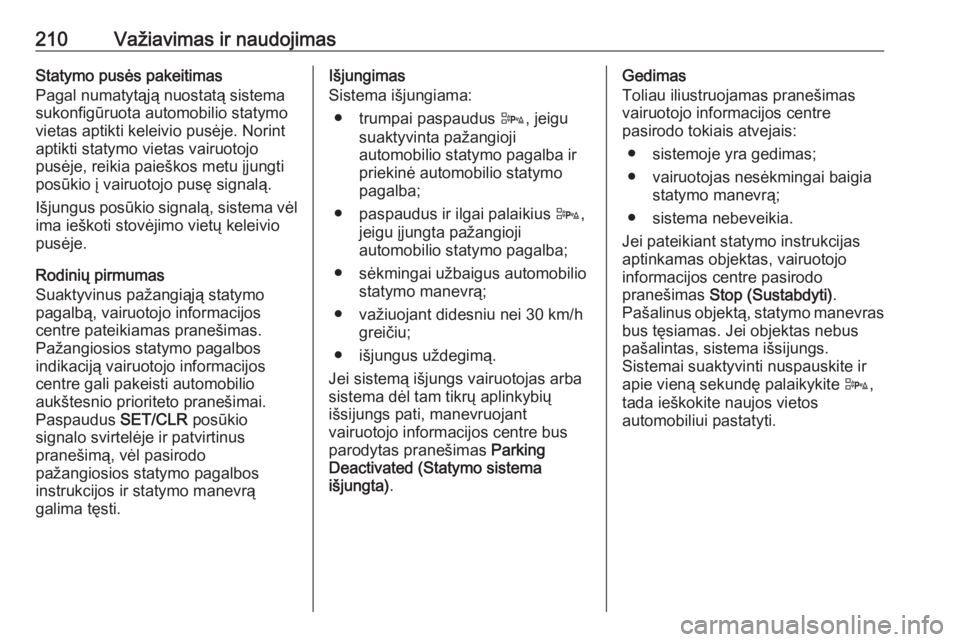

210Važiavimas ir naudojimasStatymo pusės pakeitimas
Pagal numatytąją nuostatą sistema
sukonfigūruota automobilio statymo
vietas aptikti keleivio pusėje. Norint
aptikti statymo vietas vairuotojo
pusėje, reikia paieškos metu įjungti
posūkio į vairuotojo pusę signalą.
Išjungus posūkio signalą, sistema vėl
ima ieškoti stovėjimo vietų keleivio
pusėje.
Rodinių pirmumas
Suaktyvinus pažangiąją statymo pagalbą, vairuotojo informacijos
centre pateikiamas pranešimas.
Pažangiosios statymo pagalbos
indikaciją vairuotojo informacijos
centre gali pakeisti automobilio
aukštesnio prioriteto pranešimai. Paspaudus SET/CLR posūkio
signalo svirtelėje ir patvirtinus
pranešimą, vėl pasirodo
pažangiosios statymo pagalbos
instrukcijos ir statymo manevrą
galima tęsti.Išjungimas
Sistema išjungiama:
● trumpai paspaudus D, jeigu
suaktyvinta pažangioji
automobilio statymo pagalba ir priekinė automobilio statymo
pagalba;
● paspaudus ir ilgai palaikius D,
jeigu įjungta pažangioji
automobilio statymo pagalba;
● sėkmingai užbaigus automobilio statymo manevrą;
● važiuojant didesniu nei 30 km/h greičiu;
● išjungus uždegimą.
Jei sistemą išjungs vairuotojas arba
sistema dėl tam tikrų aplinkybių
išsijungs pati, manevruojant
vairuotojo informacijos centre bus
parodytas pranešimas Parking
Deactivated (Statymo sistema
išjungta) .Gedimas
Toliau iliustruojamas pranešimas vairuotojo informacijos centre
pasirodo tokiais atvejais:
● sistemoje yra gedimas;
● vairuotojas nesėkmingai baigia statymo manevrą;
● sistema nebeveikia.
Jei pateikiant statymo instrukcijas
aptinkamas objektas, vairuotojo
informacijos centre pasirodo
pranešimas Stop (Sustabdyti) .
Pašalinus objektą, statymo manevras bus tęsiamas. Jei objektas nebus
pašalintas, sistema išsijungs.
Sistemai suaktyvinti nuspauskite ir
apie vieną sekundę palaikykite D,
tada ieškokite naujos vietos
automobiliui pastatyti.
Page 213 of 321

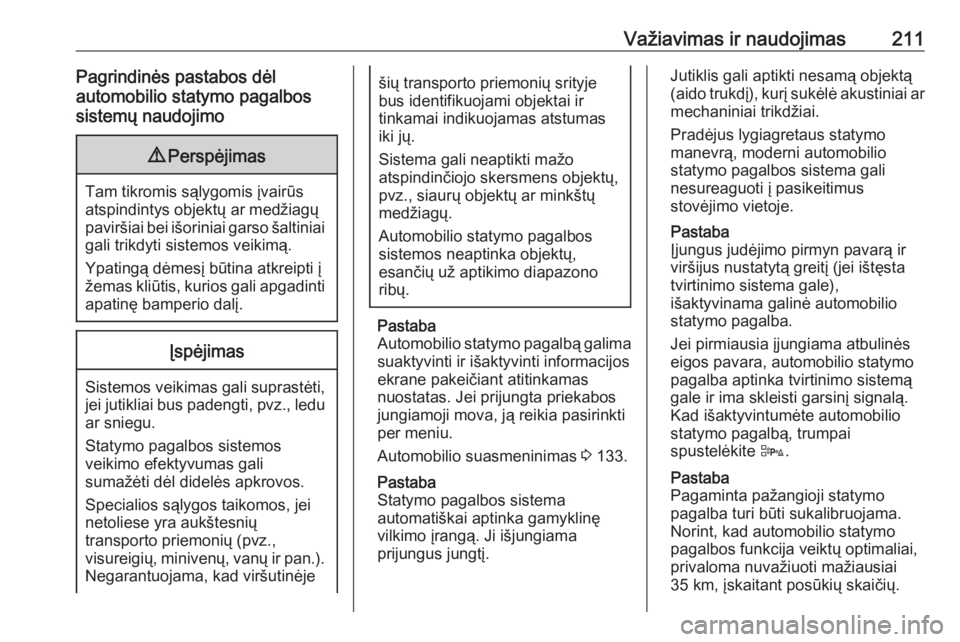

Važiavimas ir naudojimas211Pagrindinės pastabos dėl
automobilio statymo pagalbos
sistemų naudojimo9 Perspėjimas
Tam tikromis sąlygomis įvairūs
atspindintys objektų ar medžiagų
paviršiai bei išoriniai garso šaltiniai gali trikdyti sistemos veikimą.
Ypatingą dėmesį būtina atkreipti į
žemas kliūtis, kurios gali apgadinti
apatinę bamperio dalį.
Įspėjimas
Sistemos veikimas gali suprastėti, jei jutikliai bus padengti, pvz., ledu
ar sniegu.
Statymo pagalbos sistemos
veikimo efektyvumas gali
sumažėti dėl didelės apkrovos.
Specialios sąlygos taikomos, jei
netoliese yra aukštesnių
transporto priemonių (pvz.,
visureigių, minivenų, vanų ir pan.). Negarantuojama, kad viršutinėje
šių transporto priemonių srityje
bus identifikuojami objektai ir
tinkamai indikuojamas atstumas
iki jų.
Sistema gali neaptikti mažo
atspindinčiojo skersmens objektų,
pvz., siaurų objektų ar minkštų
medžiagų.
Automobilio statymo pagalbos
sistemos neaptinka objektų,
esančių už aptikimo diapazono
ribų.
Pastaba
Automobilio statymo pagalbą galima suaktyvinti ir išaktyvinti informacijos
ekrane pakeičiant atitinkamas
nuostatas. Jei prijungta priekabos
jungiamoji mova, ją reikia pasirinkti
per meniu.
Automobilio suasmeninimas 3 133.
Pastaba
Statymo pagalbos sistema
automatiškai aptinka gamyklinę
vilkimo įrangą. Ji išjungiama
prijungus jungtį.
Jutiklis gali aptikti nesamą objektą
(aido trukdį), kurį sukėlė akustiniai ar
mechaniniai trikdžiai.
Pradėjus lygiagretaus statymo
manevrą, moderni automobilio
statymo pagalbos sistema gali
nesureaguoti į pasikeitimus
stovėjimo vietoje.
Pastaba
Įjungus judėjimo pirmyn pavarą ir
viršijus nustatytą greitį (jei ištęsta tvirtinimo sistema gale),
išaktyvinama galinė automobilio statymo pagalba.
Jei pirmiausia įjungiama atbulinės
eigos pavara, automobilio statymo
pagalba aptinka tvirtinimo sistemą
gale ir ima skleisti garsinį signalą.
Kad išaktyvintumėte automobilio
statymo pagalbą, trumpai
spustelėkite D.
Pastaba
Pagaminta pažangioji statymo pagalba turi būti sukalibruojama.
Norint, kad automobilio statymo
pagalbos funkcija veiktų optimaliai,
privaloma nuvažiuoti mažiausiai
35 km, įskaitant posūkių skaičių.
Page 214 of 321

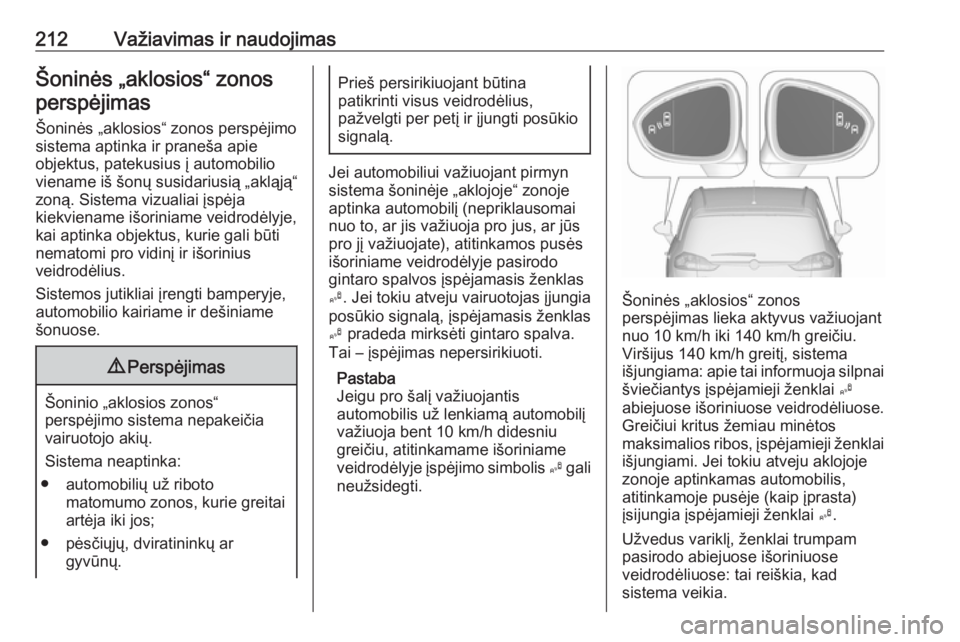

212Važiavimas ir naudojimasŠoninės „aklosios“ zonosperspėjimas
Šoninės „aklosios“ zonos perspėjimo
sistema aptinka ir praneša apie
objektus, patekusius į automobilio viename iš šonų susidariusią „akląją“zoną. Sistema vizualiai įspėja
kiekviename išoriniame veidrodėlyje,
kai aptinka objektus, kurie gali būti
nematomi pro vidinį ir išorinius
veidrodėlius.
Sistemos jutikliai įrengti bamperyje,
automobilio kairiame ir dešiniame šonuose.9 Perspėjimas
Šoninio „aklosios zonos“
perspėjimo sistema nepakeičia
vairuotojo akių.
Sistema neaptinka:
● automobilių už riboto matomumo zonos, kurie greitai
artėja iki jos;
● pėsčiųjų, dviratininkų ar gyvūnų.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio signalą.
Jei automobiliui važiuojant pirmyn
sistema šoninėje „aklojoje“ zonoje
aptinka automobilį (nepriklausomai
nuo to, ar jis važiuoja pro jus, ar jūs pro jį važiuojate), atitinkamos pusės
išoriniame veidrodėlyje pasirodo
gintaro spalvos įspėjamasis ženklas B . Jei tokiu atveju vairuotojas įjungia
posūkio signalą, įspėjamasis ženklas
B pradeda mirksėti gintaro spalva.
Tai – įspėjimas nepersirikiuoti.
Pastaba
Jeigu pro šalį važiuojantis
automobilis už lenkiamą automobilį
važiuoja bent 10 km/h didesniu
greičiu, atitinkamame išoriniame veidrodėlyje įspėjimo simbolis B gali
neužsidegti.
Šoninės „aklosios“ zonos
perspėjimas lieka aktyvus važiuojant
nuo 10 km/h iki 140 km/h greičiu.
Viršijus 140 km/h greitį, sistema
išjungiama: apie tai informuoja silpnai
šviečiantys įspėjamieji ženklai B
abiejuose išoriniuose veidrodėliuose.
Greičiui kritus žemiau minėtos
maksimalios ribos, įspėjamieji ženklai
išjungiami. Jei tokiu atveju aklojoje
zonoje aptinkamas automobilis,
atitinkamoje pusėje (kaip įprasta)
įsijungia įspėjamieji ženklai B.
Užvedus variklį, ženklai trumpam
pasirodo abiejuose išoriniuose
veidrodėliuose: tai reiškia, kad
sistema veikia.
Page 215 of 321

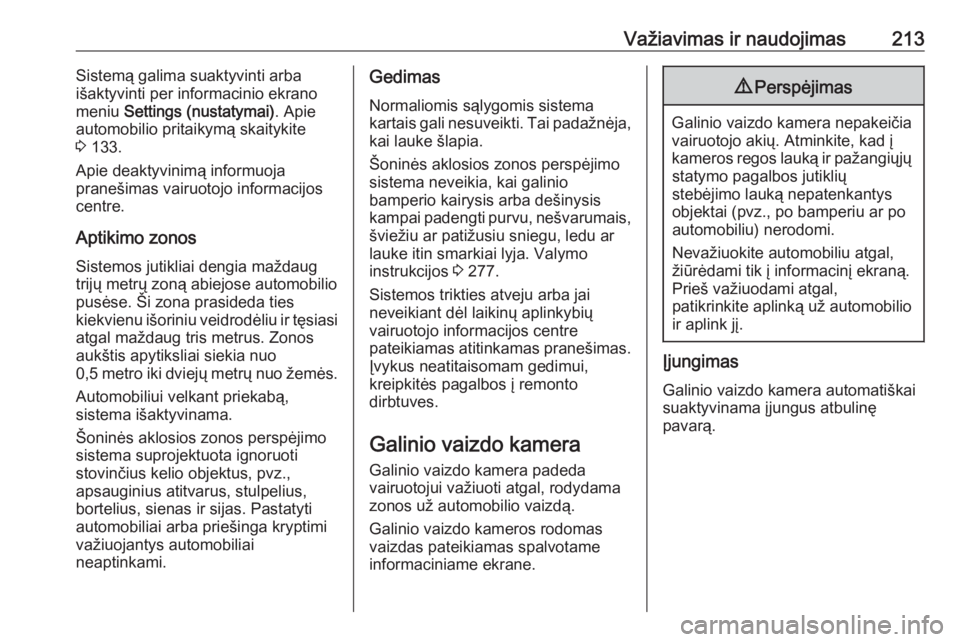

Važiavimas ir naudojimas213Sistemą galima suaktyvinti arba
išaktyvinti per informacinio ekrano
meniu Settings (nustatymai) . Apie
automobilio pritaikymą skaitykite
3 133.
Apie deaktyvinimą informuoja
pranešimas vairuotojo informacijos
centre.
Aptikimo zonos Sistemos jutikliai dengia maždaug
trijų metrų zoną abiejose automobilio
pusėse. Ši zona prasideda ties
kiekvienu išoriniu veidrodėliu ir tęsiasi
atgal maždaug tris metrus. Zonos
aukštis apytiksliai siekia nuo
0,5 metro iki dviejų metrų nuo žemės.
Automobiliui velkant priekabą,
sistema išaktyvinama.
Šoninės aklosios zonos perspėjimo
sistema suprojektuota ignoruoti
stovinčius kelio objektus, pvz.,
apsauginius atitvarus, stulpelius,
bortelius, sienas ir sijas. Pastatyti
automobiliai arba priešinga kryptimi
važiuojantys automobiliai
neaptinkami.Gedimas
Normaliomis sąlygomis sistema
kartais gali nesuveikti. Tai padažnėja,
kai lauke šlapia.
Šoninės aklosios zonos perspėjimo
sistema neveikia, kai galinio
bamperio kairysis arba dešinysis
kampai padengti purvu, nešvarumais,
šviežiu ar patižusiu sniegu, ledu ar
lauke itin smarkiai lyja. Valymo
instrukcijos 3 277.
Sistemos trikties atveju arba jai neveikiant dėl laikinų aplinkybių
vairuotojo informacijos centre
pateikiamas atitinkamas pranešimas.
Įvykus neatitaisomam gedimui,
kreipkitės pagalbos į remonto
dirbtuves.
Galinio vaizdo kamera Galinio vaizdo kamera padeda
vairuotojui važiuoti atgal, rodydama
zonos už automobilio vaizdą.
Galinio vaizdo kameros rodomas
vaizdas pateikiamas spalvotame informaciniame ekrane.9 Perspėjimas
Galinio vaizdo kamera nepakeičia
vairuotojo akių. Atminkite, kad į
kameros regos lauką ir pažangiųjų statymo pagalbos jutiklių
stebėjimo lauką nepatenkantys
objektai (pvz., po bamperiu ar po
automobiliu) nerodomi.
Nevažiuokite automobiliu atgal,
žiūrėdami tik į informacinį ekraną.
Prieš važiuodami atgal,
patikrinkite aplinką už automobilio
ir aplink jį.
Įjungimas
Galinio vaizdo kamera automatiškai
suaktyvinama įjungus atbulinę
pavarą.
Page 216 of 321

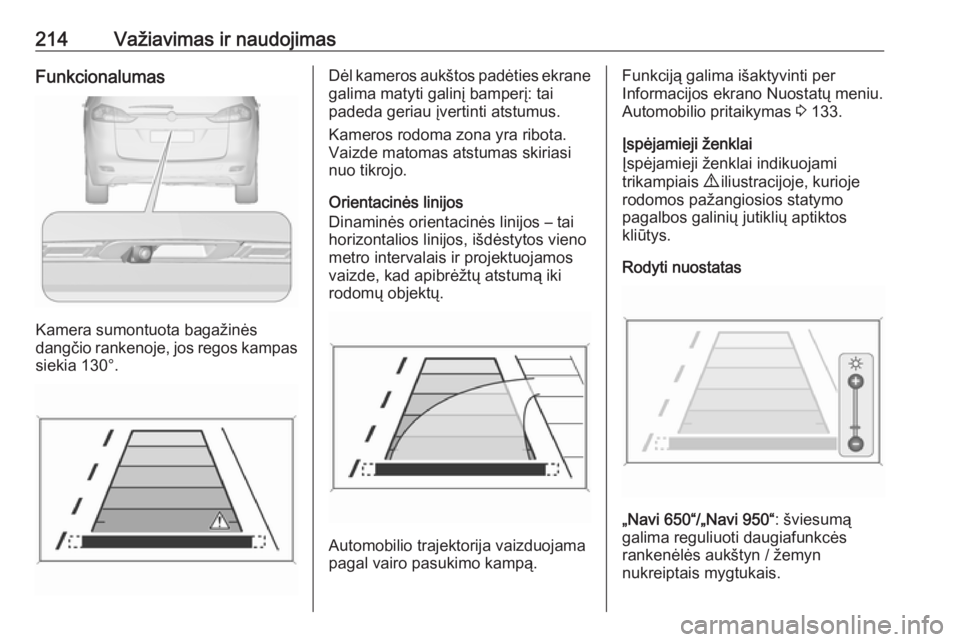

214Važiavimas ir naudojimasFunkcionalumas
Kamera sumontuota bagažinės
dangčio rankenoje, jos regos kampas siekia 130°.
Dėl kameros aukštos padėties ekrane
galima matyti galinį bamperį: tai
padeda geriau įvertinti atstumus.
Kameros rodoma zona yra ribota.
Vaizde matomas atstumas skiriasi
nuo tikrojo.
Orientacinės linijos
Dinaminės orientacinės linijos – tai
horizontalios linijos, išdėstytos vieno
metro intervalais ir projektuojamos
vaizde, kad apibrėžtų atstumą iki
rodomų objektų.
Automobilio trajektorija vaizduojama
pagal vairo pasukimo kampą.
Funkciją galima išaktyvinti per
Informacijos ekrano Nuostatų meniu.
Automobilio pritaikymas 3 133.
Įspėjamieji ženklai
Įspėjamieji ženklai indikuojami
trikampiais 9 iliustracijoje, kurioje
rodomos pažangiosios statymo
pagalbos galinių jutiklių aptiktos
kliūtys.
Rodyti nuostatas
„Navi 650“/„Navi 950“ : šviesumą
galima reguliuoti daugiafunkcės
rankenėlės aukštyn / žemyn
nukreiptais mygtukais.
Page 217 of 321

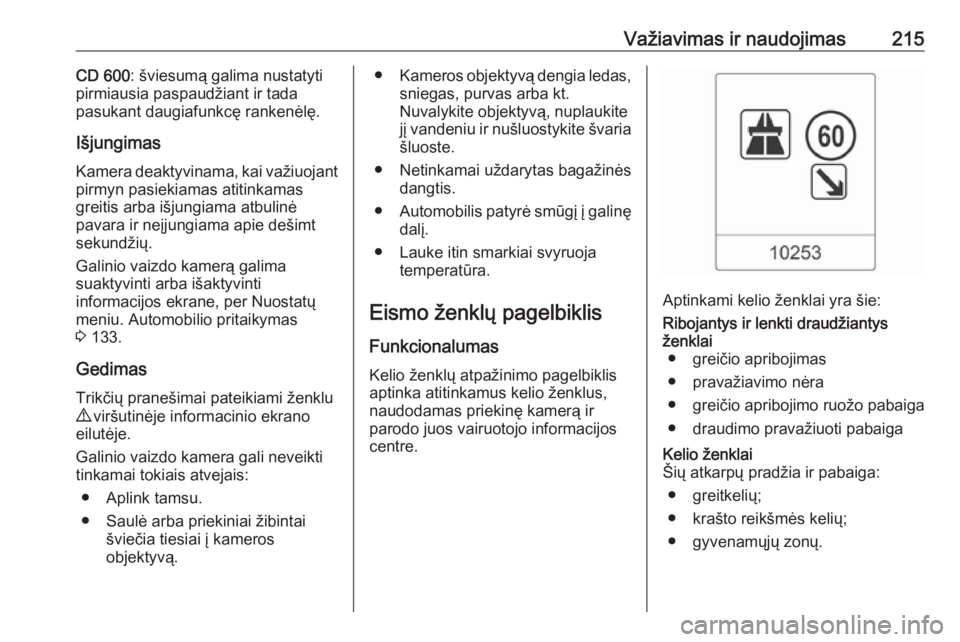

Važiavimas ir naudojimas215CD 600: šviesumą galima nustatyti
pirmiausia paspaudžiant ir tada
pasukant daugiafunkcę rankenėlę.
Išjungimas
Kamera deaktyvinama, kai važiuojant
pirmyn pasiekiamas atitinkamas
greitis arba išjungiama atbulinė
pavara ir neįjungiama apie dešimt
sekundžių.
Galinio vaizdo kamerą galima
suaktyvinti arba išaktyvinti
informacijos ekrane, per Nuostatų
meniu. Automobilio pritaikymas
3 133.
Gedimas
Trikčių pranešimai pateikiami ženklu
9 viršutinėje informacinio ekrano
eilutėje.
Galinio vaizdo kamera gali neveikti
tinkamai tokiais atvejais:
● Aplink tamsu.
● Saulė arba priekiniai žibintai šviečia tiesiai į kameros
objektyvą.● Kameros objektyvą dengia ledas,
sniegas, purvas arba kt.
Nuvalykite objektyvą, nuplaukite
jį vandeniu ir nušluostykite švaria
šluoste.
● Netinkamai uždarytas bagažinės dangtis.
● Automobilis patyrė smūgį į galinę
dalį.
● Lauke itin smarkiai svyruoja temperatūra.
Eismo ženklų pagelbiklis Funkcionalumas
Kelio ženklų atpažinimo pagelbiklis
aptinka atitinkamus kelio ženklus,
naudodamas priekinę kamerą ir
parodo juos vairuotojo informacijos
centre.
Aptinkami kelio ženklai yra šie:
Ribojantys ir lenkti draudžiantys
ženklai ● greičio apribojimas
● pravažiavimo nėra
● greičio apribojimo ruožo pabaiga
● draudimo pravažiuoti pabaigaKelio ženklai
Šių atkarpų pradžia ir pabaiga:
● greitkelių;
● krašto reikšmės kelių;
● gyvenamųjų zonų.
Page 218 of 321

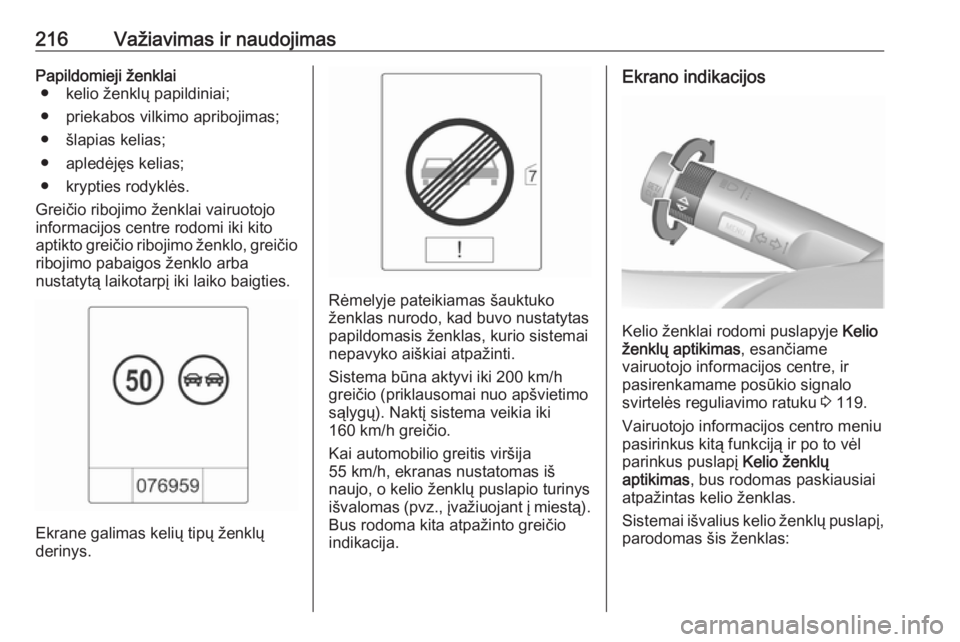

216Važiavimas ir naudojimasPapildomieji ženklai● kelio ženklų papildiniai;
● priekabos vilkimo apribojimas;
● šlapias kelias;
● apledėjęs kelias;
● krypties rodyklės.
Greičio ribojimo ženklai vairuotojo
informacijos centre rodomi iki kito
aptikto greičio ribojimo ženklo, greičio ribojimo pabaigos ženklo arba
nustatytą laikotarpį iki laiko baigties.
Ekrane galimas kelių tipų ženklų
derinys.
Rėmelyje pateikiamas šauktuko
ženklas nurodo, kad buvo nustatytas
papildomasis ženklas, kurio sistemai
nepavyko aiškiai atpažinti.
Sistema būna aktyvi iki 200 km/h
greičio (priklausomai nuo apšvietimo
sąlygų). Naktį sistema veikia iki
160 km/h greičio.
Kai automobilio greitis viršija
55 km/h, ekranas nustatomas iš
naujo, o kelio ženklų puslapio turinys
išvalomas (pvz., įvažiuojant į miestą).
Bus rodoma kita atpažinto greičio
indikacija.
Ekrano indikacijos
Kelio ženklai rodomi puslapyje Kelio
ženklų aptikimas , esančiame
vairuotojo informacijos centre, ir
pasirenkamame posūkio signalo
svirtelės reguliavimo ratuku 3 119.
Vairuotojo informacijos centro meniu pasirinkus kitą funkciją ir po to vėlparinkus puslapį Kelio ženklų
aptikimas , bus rodomas paskiausiai
atpažintas kelio ženklas.
Sistemai išvalius kelio ženklų puslapį, parodomas šis ženklas:
Page 219 of 321

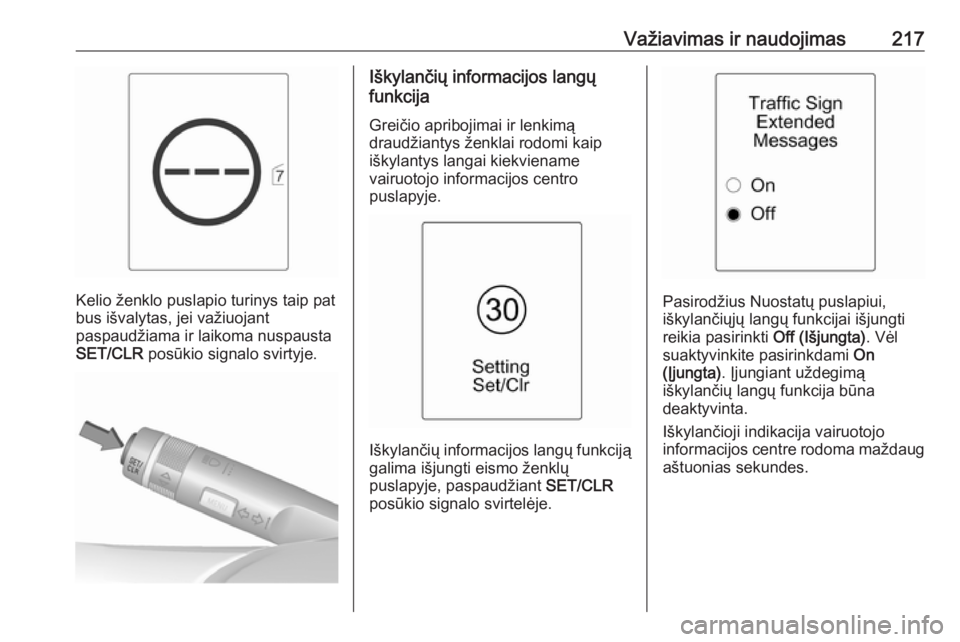

Važiavimas ir naudojimas217
Kelio ženklo puslapio turinys taip pat
bus išvalytas, jei važiuojant
paspaudžiama ir laikoma nuspausta
SET/CLR posūkio signalo svirtyje.
Iškylančių informacijos langų
funkcija
Greičio apribojimai ir lenkimą
draudžiantys ženklai rodomi kaip
iškylantys langai kiekviename
vairuotojo informacijos centro
puslapyje.
Iškylančių informacijos langų funkciją galima išjungti eismo ženklų
puslapyje, paspaudžiant SET/CLR
posūkio signalo svirtelėje.
Pasirodžius Nuostatų puslapiui,
iškylančiųjų langų funkcijai išjungti reikia pasirinkti Off (Išjungta). Vėl
suaktyvinkite pasirinkdami On
(Įjungta) . Įjungiant uždegimą
iškylančių langų funkcija būna
deaktyvinta.
Iškylančioji indikacija vairuotojo
informacijos centre rodoma maždaug
aštuonias sekundes.
Page 220 of 321

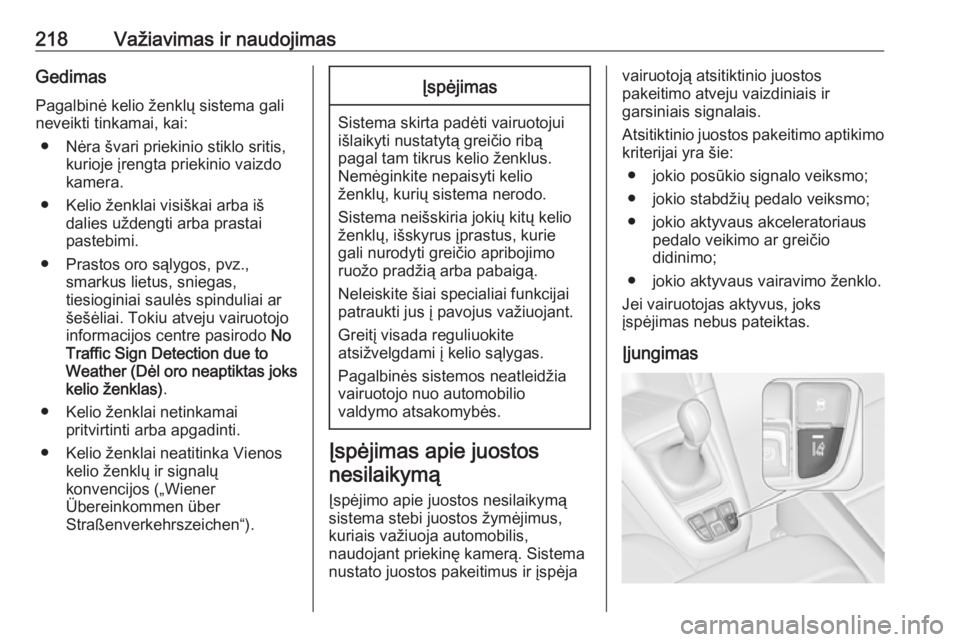

218Važiavimas ir naudojimasGedimasPagalbinė kelio ženklų sistema gali
neveikti tinkamai, kai:
● Nėra švari priekinio stiklo sritis, kurioje įrengta priekinio vaizdo
kamera.
● Kelio ženklai visiškai arba iš dalies uždengti arba prastai
pastebimi.
● Prastos oro sąlygos, pvz., smarkus lietus, sniegas,
tiesioginiai saulės spinduliai ar
šešėliai. Tokiu atveju vairuotojo
informacijos centre pasirodo No
Traffic Sign Detection due to Weather (Dėl oro neaptiktas joks
kelio ženklas) .
● Kelio ženklai netinkamai pritvirtinti arba apgadinti.
● Kelio ženklai neatitinka Vienos kelio ženklų ir signalų
konvencijos („Wiener
Übereinkommen über
Straßenverkehrszeichen“).Įspėjimas
Sistema skirta padėti vairuotojui
išlaikyti nustatytą greičio ribą
pagal tam tikrus kelio ženklus.
Nemėginkite nepaisyti kelio
ženklų, kurių sistema nerodo.
Sistema neišskiria jokių kitų kelio
ženklų, išskyrus įprastus, kurie
gali nurodyti greičio apribojimo
ruožo pradžią arba pabaigą.
Neleiskite šiai specialiai funkcijai
patraukti jus į pavojus važiuojant.
Greitį visada reguliuokite
atsižvelgdami į kelio sąlygas.
Pagalbinės sistemos neatleidžia
vairuotojo nuo automobilio
valdymo atsakomybės.
Įspėjimas apie juostos
nesilaikymą
Įspėjimo apie juostos nesilaikymą sistema stebi juostos žymėjimus, kuriais važiuoja automobilis,
naudojant priekinę kamerą. Sistema
nustato juostos pakeitimus ir įspėja
vairuotoją atsitiktinio juostos
pakeitimo atveju vaizdiniais ir
garsiniais signalais.
Atsitiktinio juostos pakeitimo aptikimo kriterijai yra šie:
● jokio posūkio signalo veiksmo;
● jokio stabdžių pedalo veiksmo; ● jokio aktyvaus akceleratoriaus pedalo veikimo ar greičio
didinimo;
● jokio aktyvaus vairavimo ženklo.
Jei vairuotojas aktyvus, joks
įspėjimas nebus pateiktas.
Įjungimas
