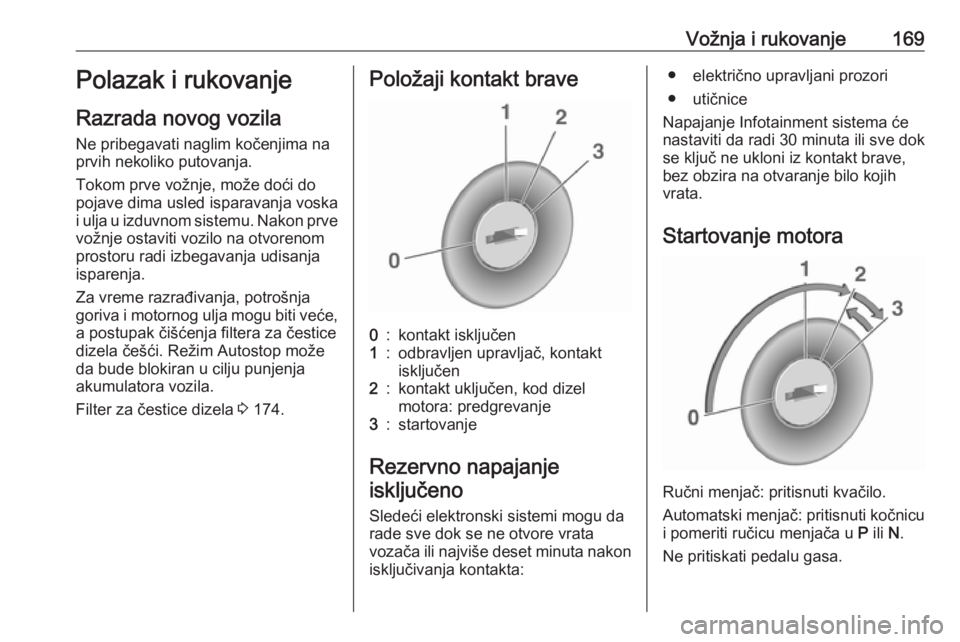

Vožnja i rukovanje169Polazak i rukovanjeRazrada novog vozila
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja.
Tokom prve vožnje, može doći do
pojave dima usled isparavanja voska
i ulja u izduvnom sistemu. Nakon prve vožnje ostaviti vozilo na otvorenom
prostoru radi izbegavanja udisanja
isparenja.
Za vreme razrađivanja, potrošnja
goriva i motornog ulja mogu biti veće,
a postupak čišćenja filtera za čestice
dizela češći. Režim Autostop može
da bude blokiran u cilju punjenja
akumulatora vozila.
Filter za čestice dizela 3 174.Položaji kontakt brave0:kontakt isključen1:odbravljen upravljač, kontakt
isključen2:kontakt uključen, kod dizel
motora: predgrevanje3:startovanje
Rezervno napajanje
isključeno
Sledeći elektronski sistemi mogu da rade sve dok se ne otvore vrata
vozača ili najviše deset minuta nakon isključivanja kontakta:
● električno upravljani prozori
● utičnice
Napajanje Infotainment sistema će
nastaviti da radi 30 minuta ili sve dok se ključ ne ukloni iz kontakt brave,
bez obzira na otvaranje bilo kojih
vrata.
Startovanje motora
Ručni menjač: pritisnuti kvačilo.
Automatski menjač: pritisnuti kočnicu i pomeriti ručicu menjača u P ili N.
Ne pritiskati pedalu gasa.

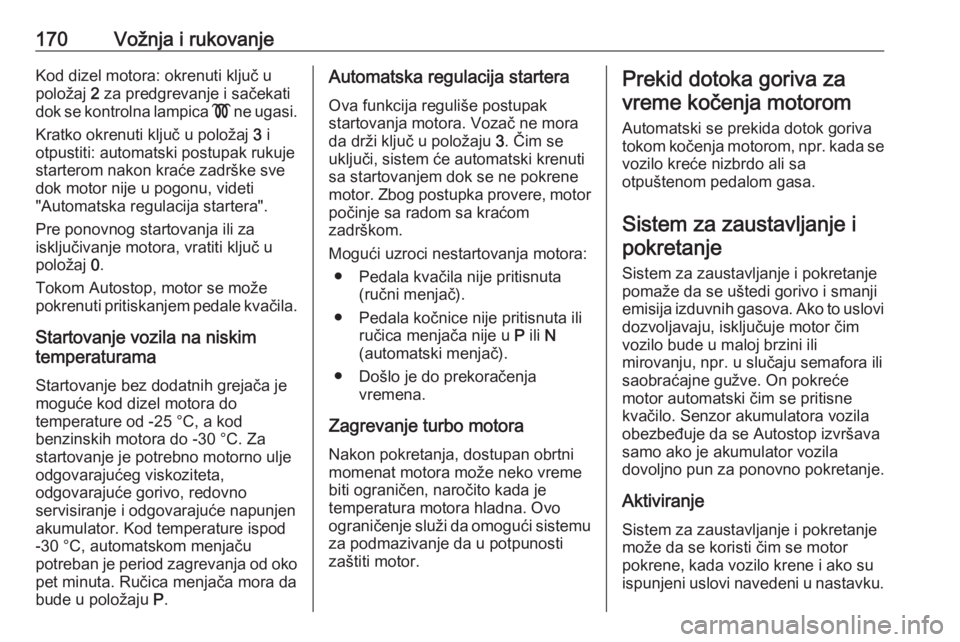

170Vožnja i rukovanjeKod dizel motora: okrenuti ključ u
položaj 2 za predgrevanje i sačekati
dok se kontrolna lampica ! ne ugasi.
Kratko okrenuti ključ u položaj 3 i
otpustiti: automatski postupak rukuje
starterom nakon kraće zadrške sve
dok motor nije u pogonu, videti
"Automatska regulacija startera".
Pre ponovnog startovanja ili za
isključivanje motora, vratiti ključ u
položaj 0.
Tokom Autostop, motor se može
pokrenuti pritiskanjem pedale kvačila.
Startovanje vozila na niskim
temperaturama
Startovanje bez dodatnih grejača je
moguće kod dizel motora do
temperature od -25 °С, a kod
benzinskih motora do -30 °C. Za
startovanje je potrebno motorno ulje
odgovarajućeg viskoziteta,
odgovarajuće gorivo, redovno
servisiranje i odgovarajuće napunjen akumulator. Kod temperature ispod
-30 °С, automatskom menjaču
potreban je period zagrevanja od oko pet minuta. Ručica menjača mora da
bude u položaju P.Automatska regulacija startera
Ova funkcija reguliše postupak
startovanja motora. Vozač ne mora
da drži ključ u položaju 3. Čim se
uključi, sistem će automatski krenuti
sa startovanjem dok se ne pokrene
motor. Zbog postupka provere, motor počinje sa radom sa kraćom
zadrškom.
Mogući uzroci nestartovanja motora: ● Pedala kvačila nije pritisnuta (ručni menjač).
● Pedala kočnice nije pritisnuta ili ručica menjača nije u P ili N
(automatski menjač).
● Došlo je do prekoračenja vremena.
Zagrevanje turbo motora
Nakon pokretanja, dostupan obrtni
momenat motora može neko vreme
biti ograničen, naročito kada je
temperatura motora hladna. Ovo
ograničenje služi da omogući sistemu za podmazivanje da u potpunosti
zaštiti motor.Prekid dotoka goriva za
vreme kočenja motorom
Automatski se prekida dotok goriva
tokom kočenja motorom, npr. kada se
vozilo kreće nizbrdo ali sa
otpuštenom pedalom gasa.
Sistem za zaustavljanje ipokretanje
Sistem za zaustavljanje i pokretanje
pomaže da se uštedi gorivo i smanji
emisija izduvnih gasova. Ako to uslovi
dozvoljavaju, isključuje motor čim
vozilo bude u maloj brzini ili
mirovanju, npr. u slučaju semafora ili
saobraćajne gužve. On pokreće
motor automatski čim se pritisne
kvačilo. Senzor akumulatora vozila
obezbeđuje da se Autostop izvršava
samo ako je akumulator vozila
dovoljno pun za ponovno pokretanje.
Aktiviranje
Sistem za zaustavljanje i pokretanje
može da se koristi čim se motor
pokrene, kada vozilo krene i ako su
ispunjeni uslovi navedeni u nastavku.

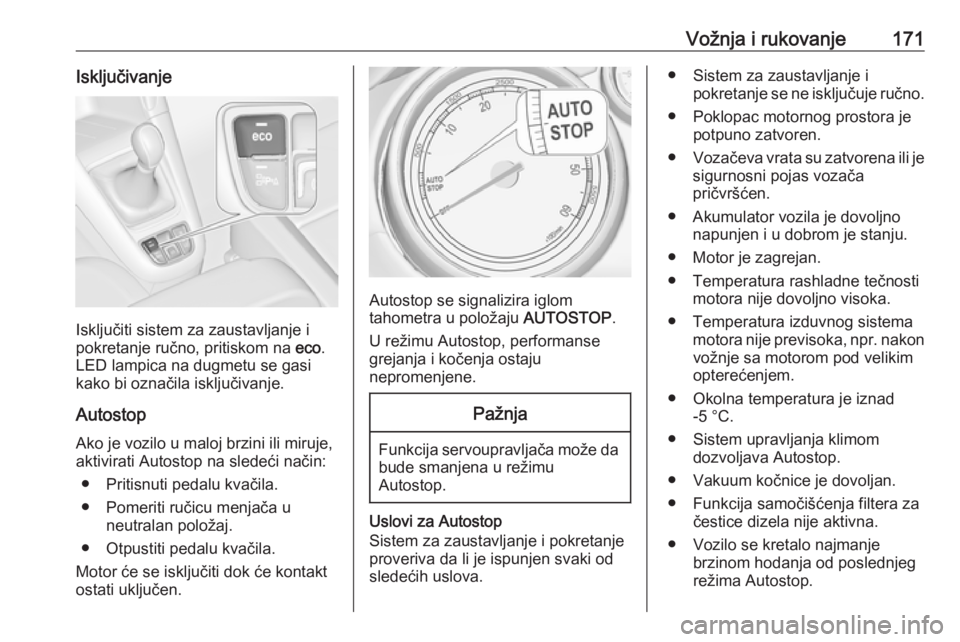

Vožnja i rukovanje171Isključivanje
Isključiti sistem za zaustavljanje i
pokretanje ručno, pritiskom na eco.
LED lampica na dugmetu se gasi kako bi označila isključivanje.
Autostop Ako je vozilo u maloj brzini ili miruje,
aktivirati Autostop na sledeći način:
● Pritisnuti pedalu kvačila.
● Pomeriti ručicu menjača u neutralan položaj.
● Otpustiti pedalu kvačila.
Motor će se isključiti dok će kontakt
ostati uključen.
Autostop se signalizira iglom
tahometra u položaju AUTOSTOP.
U režimu Autostop, performanse grejanja i kočenja ostaju
nepromenjene.
Pažnja
Funkcija servoupravljača može da
bude smanjena u režimu
Autostop.
Uslovi za Autostop
Sistem za zaustavljanje i pokretanje
proveriva da li je ispunjen svaki od
sledećih uslova.
● Sistem za zaustavljanje i pokretanje se ne isključuje ručno.
● Poklopac motornog prostora je potpuno zatvoren.
● Vozačeva vrata su zatvorena ili je
sigurnosni pojas vozača
pričvršćen.
● Akumulator vozila je dovoljno napunjen i u dobrom je stanju.
● Motor je zagrejan.
● Temperatura rashladne tečnosti motora nije dovoljno visoka.
● Temperatura izduvnog sistema motora nije previsoka, npr. nakonvožnje sa motorom pod velikim
opterećenjem.
● Okolna temperatura je iznad -5 °C.
● Sistem upravljanja klimom dozvoljava Autostop.
● Vakuum kočnice je dovoljan. ● Funkcija samočišćenja filtera za čestice dizela nije aktivna.
● Vozilo se kretalo najmanje brzinom hodanja od poslednjeg
režima Autostop.

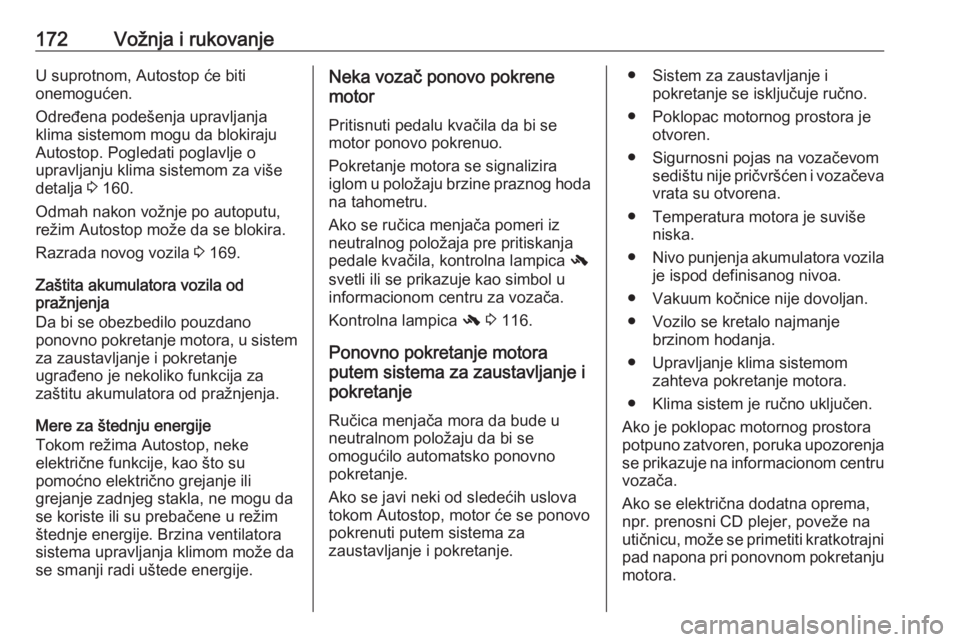

172Vožnja i rukovanjeU suprotnom, Autostop će biti
onemogućen.
Određena podešenja upravljanja
klima sistemom mogu da blokiraju
Autostop. Pogledati poglavlje o
upravljanju klima sistemom za više
detalja 3 160.
Odmah nakon vožnje po autoputu,
režim Autostop može da se blokira.
Razrada novog vozila 3 169.
Zaštita akumulatora vozila od
pražnjenja
Da bi se obezbedilo pouzdano
ponovno pokretanje motora, u sistem za zaustavljanje i pokretanje
ugrađeno je nekoliko funkcija za zaštitu akumulatora od pražnjenja.
Mere za štednju energije
Tokom režima Autostop, neke
električne funkcije, kao što su
pomoćno električno grejanje ili
grejanje zadnjeg stakla, ne mogu da se koriste ili su prebačene u režimštednje energije. Brzina ventilatora
sistema upravljanja klimom može da
se smanji radi uštede energije.Neka vozač ponovo pokrene
motor
Pritisnuti pedalu kvačila da bi se
motor ponovo pokrenuo.
Pokretanje motora se signalizira
iglom u položaju brzine praznog hoda
na tahometru.
Ako se ručica menjača pomeri iz
neutralnog položaja pre pritiskanja
pedale kvačila, kontrolna lampica -
svetli ili se prikazuje kao simbol u
informacionom centru za vozača.
Kontrolna lampica - 3 116.
Ponovno pokretanje motora
putem sistema za zaustavljanje i
pokretanje
Ručica menjača mora da bude u
neutralnom položaju da bi se
omogućilo automatsko ponovno
pokretanje.
Ako se javi neki od sledećih uslova
tokom Autostop, motor će se ponovo
pokrenuti putem sistema za
zaustavljanje i pokretanje.● Sistem za zaustavljanje i pokretanje se isključuje ručno.
● Poklopac motornog prostora je otvoren.
● Sigurnosni pojas na vozačevom sedištu nije pričvršćen i vozačevavrata su otvorena.
● Temperatura motora je suviše niska.
● Nivo punjenja akumulatora vozila
je ispod definisanog nivoa.
● Vakuum kočnice nije dovoljan.
● Vozilo se kretalo najmanje brzinom hodanja.
● Upravljanje klima sistemom zahteva pokretanje motora.
● Klima sistem je ručno uključen.
Ako je poklopac motornog prostora
potpuno zatvoren, poruka upozorenja
se prikazuje na informacionom centru
vozača.
Ako se električna dodatna oprema,
npr. prenosni CD plejer, poveže na
utičnicu, može se primetiti kratkotrajni pad napona pri ponovnom pokretanjumotora.

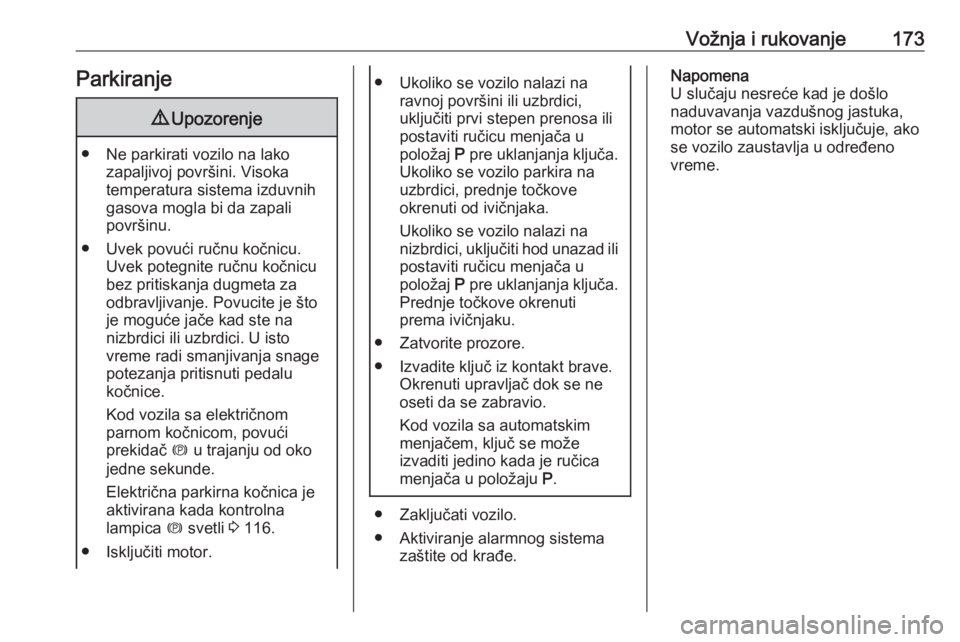

Vožnja i rukovanje173Parkiranje9Upozorenje
● Ne parkirati vozilo na lako
zapaljivoj površini. Visoka
temperatura sistema izduvnih
gasova mogla bi da zapali
površinu.
● Uvek povući ručnu kočnicu. Uvek potegnite ručnu kočnicu
bez pritiskanja dugmeta za
odbravljivanje. Povucite je što
je moguće jače kad ste na
nizbrdici ili uzbrdici. U isto
vreme radi smanjivanja snage
potezanja pritisnuti pedalu
kočnice.
Kod vozila sa električnom
parnom kočnicom, povući
prekidač m u trajanju od oko
jedne sekunde.
Električna parkirna kočnica je aktivirana kada kontrolna
lampica m svetli 3 116.
● Isključiti motor.
● Ukoliko se vozilo nalazi na ravnoj površini ili uzbrdici,
uključiti prvi stepen prenosa ili
postaviti ručicu menjača u
položaj P pre uklanjanja ključa.
Ukoliko se vozilo parkira na
uzbrdici, prednje točkove
okrenuti od ivičnjaka.
Ukoliko se vozilo nalazi na
nizbrdici, uključiti hod unazad ili
postaviti ručicu menjača u
položaj P pre uklanjanja ključa.
Prednje točkove okrenuti
prema ivičnjaku.
● Zatvorite prozore.
● Izvadite ključ iz kontakt brave. Okrenuti upravljač dok se ne
oseti da se zabravio.
Kod vozila sa automatskim
menjačem, ključ se može
izvaditi jedino kada je ručica
menjača u položaju P.
● Zaključati vozilo.
● Aktiviranje alarmnog sistema zaštite od krađe.
Napomena
U slučaju nesreće kad je došlo
naduvavanja vazdušnog jastuka, motor se automatski isključuje, ako
se vozilo zaustavlja u određeno
vreme.

174Vožnja i rukovanjeIzduvni sistem motora9Opasnost
Izduvni gasovi sadrže otrovni gas
ugljen monoksid, koji je bez mirisa i boje, i njegovo udisanje može biti
pogubno.
Ako primetite prodor izduvnih
gasova u putnički prostor, otvorite prozore. Odmah ukloniti uzrok
kvara u servisu.
Izbegavati vožnju sa otvorenim
prtljažnikom, inače izduvni gasovi mogu dospeti u unutrašnjost
vozila.
Filter za čestice dizela
Filter sistema za čestice dizela odvaja štetne čestice gareži iz izduvnih
gasova. Sistem obuhvata funkciju
samočišćenja koja se automatski
uključuje tokom vožnje bez ikakve
naznake. Filter se čisti periodičnim
sagorevanjem čestica nataložene
gareži na visokoj temperaturi. Ovaj
postupak se odvija automatski u
određenim uslovima vožnje i može da
traje do 25 minuta. Obično je
potrebno od sedam do dvanaest
minuta. Režim Autostop nije moguć i
potrošnja goriva može da bude veća
tokom ovog perioda. Pojava mirisa i
dima je normalna pojava tokom ovog
postupka.
Sistem se neće automatski čistiti pod
određenim uslovima vožnje, kao što
je vožnja na kratkim relacijama.
Ako je potrebno čišćenje filtera i ako
prethodni uslovi vožnje nisu
omogućili automatsko čišćenje, to će
se pokazati kontrolnom lampicom %.
Istovremeno se na Informacionom
centru vozača pojavljuju Diesel partic.
filter is full continue driving (Filter za
čestice dizela je pun nastaviti
vožnju) ili upozorenje šifra 55.
% svetli kada je filter za čestice dizela
pun. Započeti proces čišćenja što je
pre moguće.
% trepti kad je filter za čestice dizela
dostigao maksimalnu tačku
napunjenosti. Odmah započeti
proces čišćenja da bi izbegli
oštećenje motora.
Postupak čišćenja Za aktiviranje postupka čišćenja,
nastaviti vožnju, držati brzinu iznad
2000 obrtaja u minuti. Po potrebi
kopčati u niži stepen prenosa.
Čišćenje filtera za čestice dizela
počinje nakon toga.
Ako pored toga svetli i g, čišćenje
nije moguće. Potražiti pomoć
servisne radionice.Pažnja
Ako je proces čićenja prekinut, postoji veliki rizik od izazivanja
teškog oštećenja na motoru.

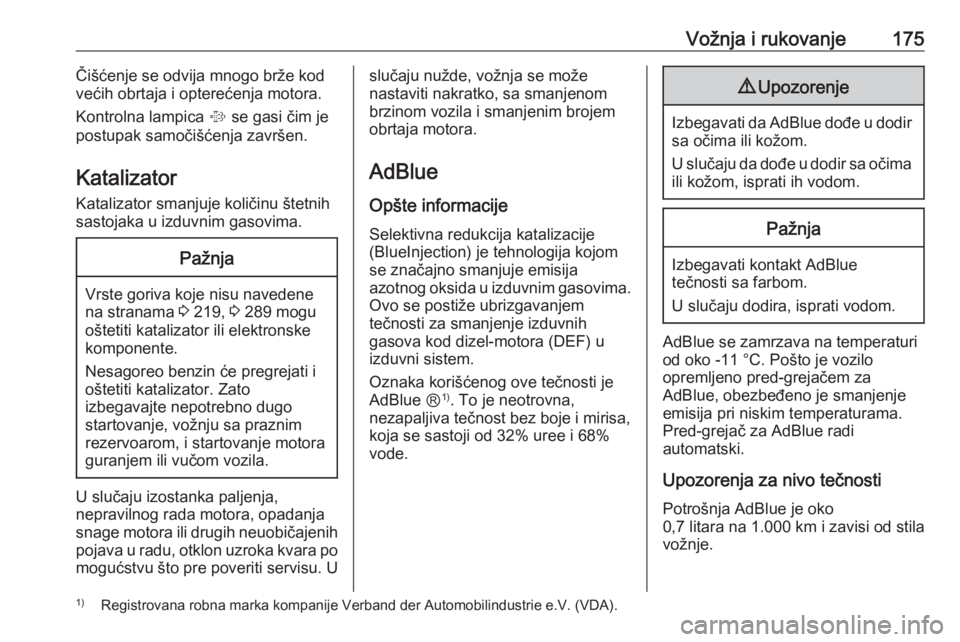

Vožnja i rukovanje175Čišćenje se odvija mnogo brže kod
većih obrtaja i opterećenja motora.
Kontrolna lampica % se gasi čim je
postupak samočišćenja završen.
Katalizator Katalizator smanjuje količinu štetnih
sastojaka u izduvnim gasovima.Pažnja
Vrste goriva koje nisu navedene
na stranama 3 219, 3 289 mogu
oštetiti katalizator ili elektronske
komponente.
Nesagoreo benzin će pregrejati i
oštetiti katalizator. Zato
izbegavajte nepotrebno dugo
startovanje, vožnju sa praznim
rezervoarom, i startovanje motora
guranjem ili vučom vozila.
U slučaju izostanka paljenja,
nepravilnog rada motora, opadanja
snage motora ili drugih neuobičajenih
pojava u radu, otklon uzroka kvara po mogućstvu što pre poveriti servisu. U
slučaju nužde, vožnja se može
nastaviti nakratko, sa smanjenom
brzinom vozila i smanjenim brojem
obrtaja motora.
AdBlue
Opšte informacije
Selektivna redukcija katalizacije
(BlueInjection) je tehnologija kojom
se značajno smanjuje emisija
azotnog oksida u izduvnim gasovima.
Ovo se postiže ubrizgavanjem
tečnosti za smanjenje izduvnih
gasova kod dizel-motora (DEF) u
izduvni sistem.
Oznaka korišćenog ove tečnosti je AdBlue Ⓡ 1)
. To je neotrovna,
nezapaljiva tečnost bez boje i mirisa,
koja se sastoji od 32% uree i 68%
vode.9 Upozorenje
Izbegavati da AdBlue dođe u dodir
sa očima ili kožom.
U slučaju da dođe u dodir sa očima
ili kožom, isprati ih vodom.
Pažnja
Izbegavati kontakt AdBlue
tečnosti sa farbom.
U slučaju dodira, isprati vodom.
AdBlue se zamrzava na temperaturi
od oko -11 °C. Pošto je vozilo
opremljeno pred-grejačem za
AdBlue, obezbeđeno je smanjenje
emisija pri niskim temperaturama.
Pred-grejač za AdBlue radi
automatski.
Upozorenja za nivo tečnosti Potrošnja AdBlue je oko
0,7 litara na 1.000 km i zavisi od stila
vožnje.
1) Registrovana robna marka kompanije Verband der Automobilindustrie e.V. (VDA).

176Vožnja i rukovanje
Ako nivo AdBlue tečnosti padne ispod
određene vrednosti, na
informacionom centru za vozača biće prikazano upozorenje za nivo tečnosti AdBlue Range: (AdBlue domet:)
2.400 km .
Količina od najmanje 5 litara AdBlue tečnosti se mora što pre dopuniti.
Vožnja je moguća bez ikakvih
ograničenja.
Ako se AdBlue tečnost ne dopuni
unutar određenog rastojanja, na
informacionom centru za vozača će
se i dalje prikazivati upozorenja za
nivo tečnosti u zavisnosti od
trenutnog nivoa AdBlue tečnosti.
Kasnije se prikazuju zahtevi za
dolivanje AdBlue i, konačno,
obaveštenje o sprečavanju ponovnog
pokretanja motora. Ova ograničenja
predstavljaju zakonski zahtev.
Pri AdBlue opsegu od 900 km, na
informacionom centru za vozača se
naizmenično prikazuju sledeće
poruke upozorenja:
● AdBlue Low Refill Now (Nizak
nivo AdBlue Odmah dopunite)
● Engine Restart Prevented in
(Ponovno pokretanje motora
sprečeno za) 900 km
Osim toga, kontrolna lampica Y
neprekidno trepće i upozoravajući
zvučni signal se oglašava četiri puta
svaka tri minuta.
Pre nego što se aktivira sprečavanje
ponovnog startovanja motora, na
informacionom centru za vozača se
naizmenično prikazuju sledeće
poruke upozorenja:
● AdBlue Empty Refill Now
(Rezervoar za AdBlue je prazan, dopunite odmah)
● Engine Will Not Restart (Motor ne
može ponovo da se pokrene)

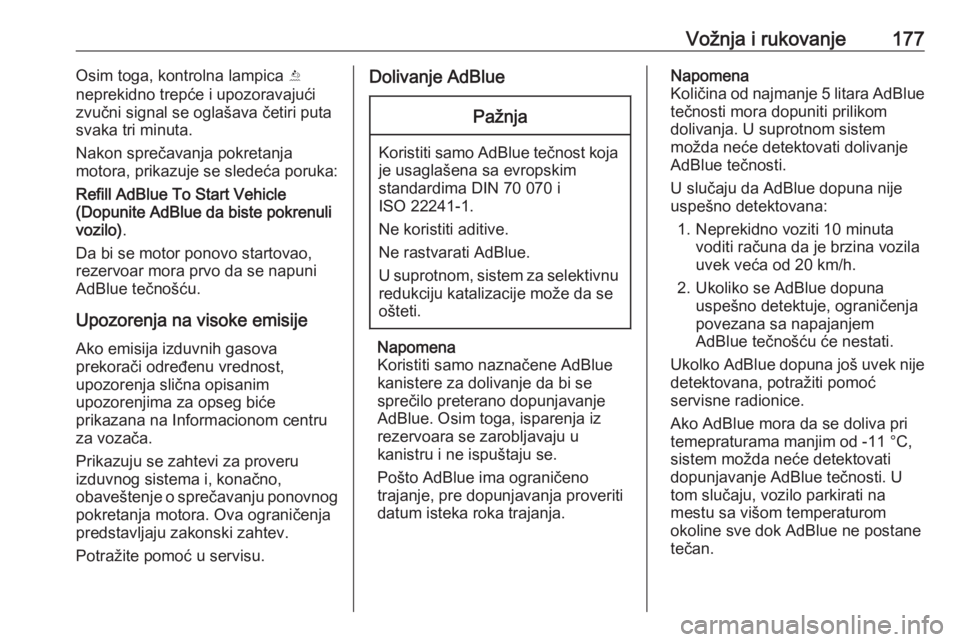

Vožnja i rukovanje177Osim toga, kontrolna lampica Y
neprekidno trepće i upozoravajući
zvučni signal se oglašava četiri puta
svaka tri minuta.
Nakon sprečavanja pokretanja
motora, prikazuje se sledeća poruka:
Refill AdBlue To Start Vehicle
(Dopunite AdBlue da biste pokrenuli
vozilo) .
Da bi se motor ponovo startovao,
rezervoar mora prvo da se napuni
AdBlue tečnošću.
Upozorenja na visoke emisije
Ako emisija izduvnih gasova
prekorači određenu vrednost,
upozorenja slična opisanim
upozorenjima za opseg biće
prikazana na Informacionom centru
za vozača.
Prikazuju se zahtevi za proveru
izduvnog sistema i, konačno,
obaveštenje o sprečavanju ponovnog pokretanja motora. Ova ograničenja
predstavljaju zakonski zahtev.
Potražite pomoć u servisu.Dolivanje AdBluePažnja
Koristiti samo AdBlue tečnost koja
je usaglašena sa evropskim
standardima DIN 70 070 i
ISO 22241-1.
Ne koristiti aditive.
Ne rastvarati AdBlue.
U suprotnom, sistem za selektivnu redukciju katalizacije može da seošteti.
Napomena
Koristiti samo naznačene AdBlue kanistere za dolivanje da bi se
sprečilo preterano dopunjavanje AdBlue. Osim toga, isparenja iz
rezervoara se zarobljavaju u
kanistru i ne ispuštaju se.
Pošto AdBlue ima ograničeno
trajanje, pre dopunjavanja proveriti
datum isteka roka trajanja.
Napomena
Količina od najmanje 5 litara AdBlue tečnosti mora dopuniti prilikom
dolivanja. U suprotnom sistem
možda neće detektovati dolivanje
AdBlue tečnosti.
U slučaju da AdBlue dopuna nije
uspešno detektovana:
1. Neprekidno voziti 10 minuta voditi računa da je brzina vozila
uvek veća od 20 km/h.
2. Ukoliko se AdBlue dopuna uspešno detektuje, ograničenja
povezana sa napajanjem
AdBlue tečnošću će nestati.
Ukolko AdBlue dopuna još uvek nije detektovana, potražiti pomoć
servisne radionice.
Ako AdBlue mora da se doliva pri
temepraturama manjim od -11 °C,
sistem možda neće detektovati
dopunjavanje AdBlue tečnosti. U
tom slučaju, vozilo parkirati na
mestu sa višom temperaturom
okoline sve dok AdBlue ne postane
tečan.

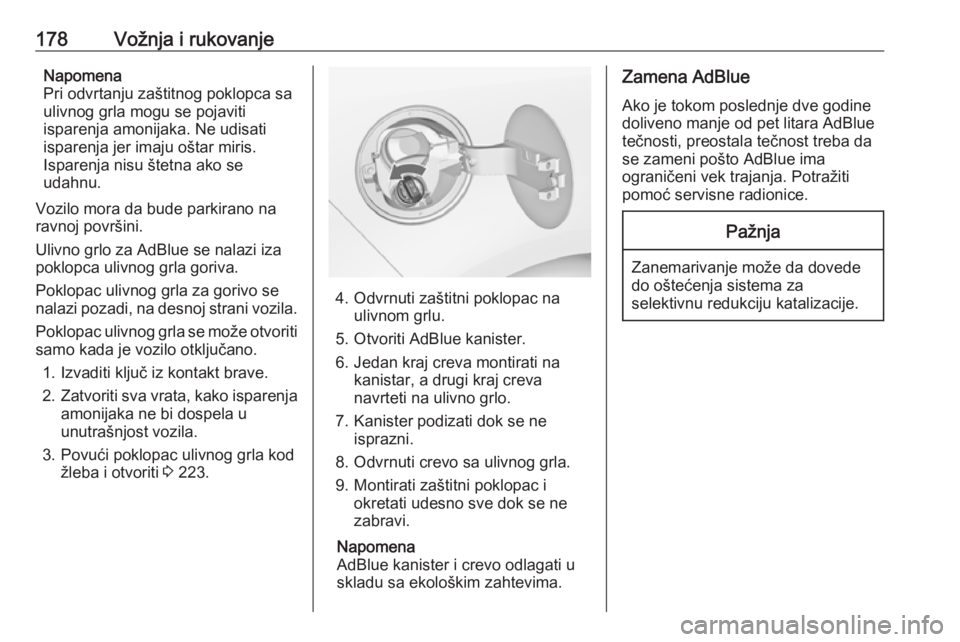

178Vožnja i rukovanjeNapomena
Pri odvrtanju zaštitnog poklopca sa
ulivnog grla mogu se pojaviti
isparenja amonijaka. Ne udisati
isparenja jer imaju oštar miris.
Isparenja nisu štetna ako se
udahnu.
Vozilo mora da bude parkirano na
ravnoj površini.
Ulivno grlo za AdBlue se nalazi iza
poklopca ulivnog grla goriva.
Poklopac ulivnog grla za gorivo se nalazi pozadi, na desnoj strani vozila.
Poklopac ulivnog grla se može otvoriti
samo kada je vozilo otključano.
1. Izvaditi ključ iz kontakt brave.
2. Zatvoriti sva vrata, kako isparenja
amonijaka ne bi dospela u
unutrašnjost vozila.
3. Povući poklopac ulivnog grla kod žleba i otvoriti 3 223.
4. Odvrnuti zaštitni poklopac na
ulivnom grlu.
5. Otvoriti AdBlue kanister.
6. Jedan kraj creva montirati na kanistar, a drugi kraj creva
navrteti na ulivno grlo.
7. Kanister podizati dok se ne isprazni.
8. Odvrnuti crevo sa ulivnog grla.
9. Montirati zaštitni poklopac i okretati udesno sve dok se ne
zabravi.
Napomena
AdBlue kanister i crevo odlagati u
skladu sa ekološkim zahtevima.
Zamena AdBlue
Ako je tokom poslednje dve godine doliveno manje od pet litara AdBlue tečnosti, preostala tečnost treba da
se zameni pošto AdBlue ima
ograničeni vek trajanja. Potražiti
pomoć servisne radionice.Pažnja
Zanemarivanje može da dovede
do oštećenja sistema za
selektivnu redukciju katalizacije.
