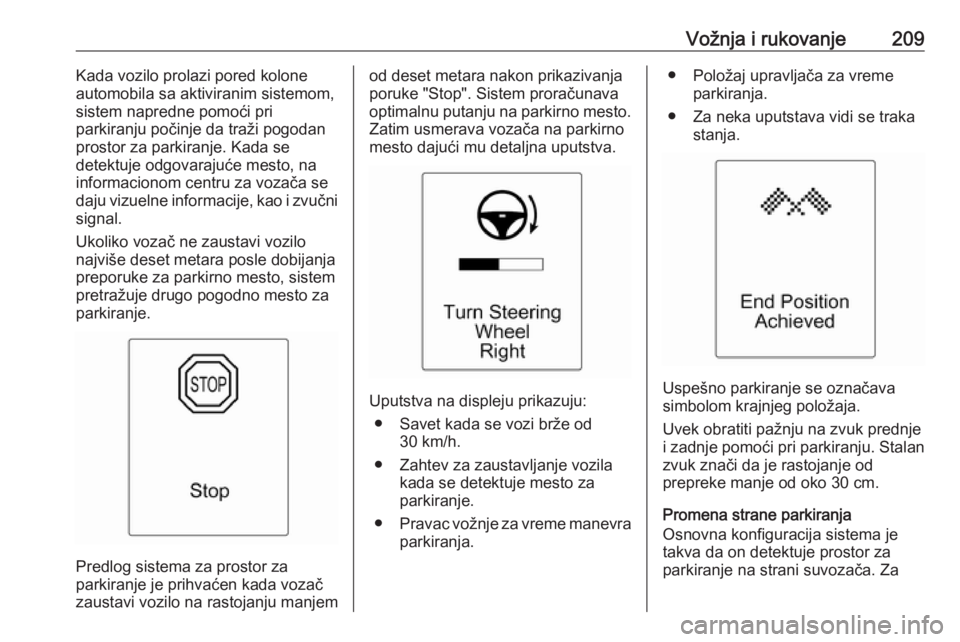

Vožnja i rukovanje209Kada vozilo prolazi pored kolone
automobila sa aktiviranim sistemom,
sistem napredne pomoći pri
parkiranju počinje da traži pogodan
prostor za parkiranje. Kada se
detektuje odgovarajuće mesto, na
informacionom centru za vozača se
daju vizuelne informacije, kao i zvučni
signal.
Ukoliko vozač ne zaustavi vozilo najviše deset metara posle dobijanja
preporuke za parkirno mesto, sistem
pretražuje drugo pogodno mesto za parkiranje.
Predlog sistema za prostor za
parkiranje je prihvaćen kada vozač
zaustavi vozilo na rastojanju manjem
od deset metara nakon prikazivanja
poruke "Stop". Sistem proračunava
optimalnu putanju na parkirno mesto.
Zatim usmerava vozača na parkirno mesto dajući mu detaljna uputstva.
Uputstva na displeju prikazuju:
● Savet kada se vozi brže od 30 km/h.
● Zahtev za zaustavljanje vozila kada se detektuje mesto za
parkiranje.
● Pravac vožnje za vreme manevra
parkiranja.
● Položaj upravljača za vreme parkiranja.
● Za neka uputstava vidi se traka stanja.
Uspešno parkiranje se označava
simbolom krajnjeg položaja.
Uvek obratiti pažnju na zvuk prednje
i zadnje pomoći pri parkiranju. Stalan zvuk znači da je rastojanje od
prepreke manje od oko 30 cm.
Promena strane parkiranja
Osnovna konfiguracija sistema je
takva da on detektuje prostor za parkiranje na strani suvozača. Za

210Vožnja i rukovanjedetektovanje prostora za parkiranje
na strani vozača, uključiti indikator
pravca na strani vozača tokom
traženja.
Čim se indikator pravca isključi,
sistem ponovo traži prostor za
parkiranje na strani suvozača.
Prioriteti prikaza
Posle aktiviranja napredne pomoći pri parkiranju, pojavljuje se poruka na
informacionom centru za vozača.
Prikazivanje napredne pomoći pri
parkiranju na informacionom centru
za vozača mogu da blokiraju poruke
vozila većeg prioriteta. Nakon
odobravanja poruke pritiskanjem
SET/CLR na ručici pokazivača
pravca, ponovo se prikazuju uputstva napredne pomoći pri parkiranju i
manevar parkiranja može da se
nastavi.
Isključivanje
Sistem se isključuje:
● kratkim pritiskom na D ako su
aktivirane napredna pomoć pri
parkiranju i prednja i zadnja
pomoć pri parkiranju● dugim pritiskom na D ako je
aktivirana napredna pomoć pri parkiranju
● uspešan završetak manevra parkiranja
● vožnjom bržom od 30 km/h ● isključivanjem kontakta
Isključivanje od strane vozača ili
sistema za vreme manevrisanja
označava se porukom Parking
Deactivated (Parkiranje isključeno) na informacionom centru za vozača.
Kvar
Poruka se pojavljuje na
informacionom centru za vozača
kada:
● Kvar je u sistemu vazdušnih jastuka.
● Vozač nije uspešno završio manevar parkiranja.
● Sistem nije funkcionalan.
Ako se prilikom davanja uputstava za parkiranje detektuje neki predmet,
poruka Stop (Zaustavljanje) se
prikazuje na informacionom centru za
vozača. Uklanjanjem prepreke će se
nastaviti manevar parkiranja. Ako sepredmet ne ukloni, sistem će se
isključiti. Pritisnuti D u trajanju od
oko jedne sekunde za aktiviranje
sistema i pretraživanje novog
prostora za parkiranje.
Osnovne napomene o pomoćnim
sistemima pri parkiranju9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih
smetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika.

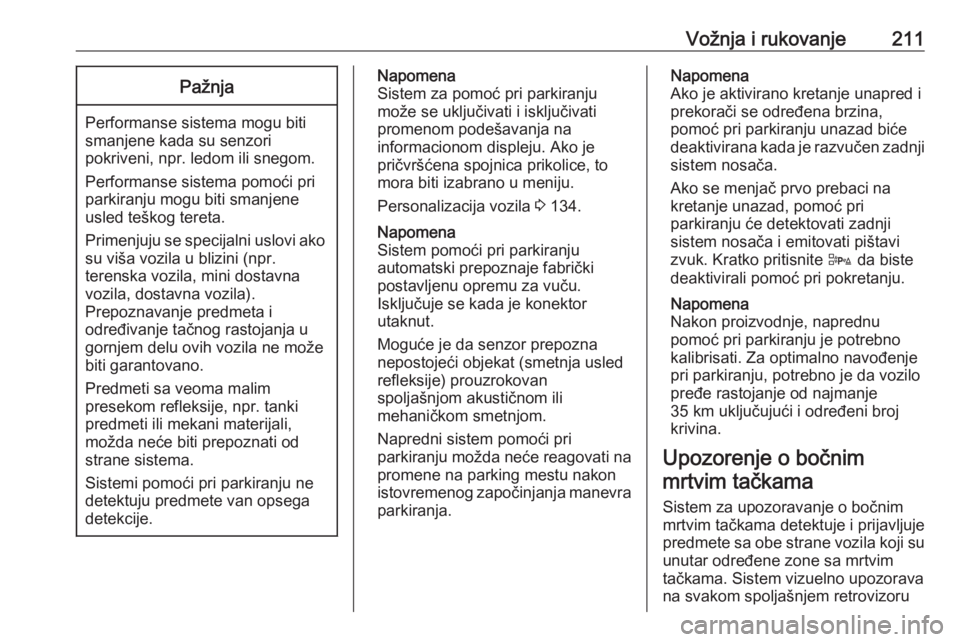

Vožnja i rukovanje211Pažnja
Performanse sistema mogu biti
smanjene kada su senzori
pokriveni, npr. ledom ili snegom.
Performanse sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su viša vozila u blizini (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje predmeta i
određivanje tačnog rastojanja u
gornjem delu ovih vozila ne može
biti garantovano.
Predmeti sa veoma malim
presekom refleksije, npr. tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistemi pomoći pri parkiranju ne
detektuju predmete van opsega
detekcije.
Napomena
Sistem za pomoć pri parkiranju
može se uključivati i isključivati
promenom podešavanja na
informacionom displeju. Ako je
pričvršćena spojnica prikolice, to
mora biti izabrano u meniju.
Personalizacija vozila 3 134.
Napomena
Sistem pomoći pri parkiranju
automatski prepoznaje fabrički
postavljenu opremu za vuču.
Isključuje se kada je konektor
utaknut.
Moguće je da senzor prepozna
nepostojeći objekat (smetnja usled
refleksije) prouzrokovan
spoljašnjom akustičnom ili
mehaničkom smetnjom.
Napredni sistem pomoći pri
parkiranju možda neće reagovati na
promene na parking mestu nakon
istovremenog započinjanja manevra parkiranja.Napomena
Ako je aktivirano kretanje unapred i
prekorači se određena brzina,
pomoć pri parkiranju unazad biće
deaktivirana kada je razvučen zadnji sistem nosača.
Ako se menjač prvo prebaci na
kretanje unazad, pomoć pri
parkiranju će detektovati zadnji
sistem nosača i emitovati pištavi
zvuk. Kratko pritisnite D da biste
deaktivirali pomoć pri pokretanju.
Napomena
Nakon proizvodnje, naprednu
pomoć pri parkiranju je potrebno
kalibrisati. Za optimalno navođenje
pri parkiranju, potrebno je da vozilo
pređe rastojanje od najmanje
35 km uključujući i određeni broj krivina.
Upozorenje o bočnim mrtvim tačkama
Sistem za upozoravanje o bočnim
mrtvim tačkama detektuje i prijavljuje predmete sa obe strane vozila koji su
unutar određene zone sa mrtvim
tačkama. Sistem vizuelno upozorava
na svakom spoljašnjem retrovizoru

212Vožnja i rukovanjekada god detektuje predmete koji
možda nisu vidljivi na spoljašnjim i
unutrašnjim retrovizorima.
Senzori sistema se nalaze u braniku
sa leve i desne strane vozila.9 Upozorenje
Sistem za upozoravanje o bočnim
mrtvim tačkama ne oslobađa
vozača odgovornosti da osmatra
okolinu.
Sistem ne detektuje:
● vozila izvan bočnih mrtvih zona
koja se brzo približavaju
● pešake, bicikliste ili životinje Pre promene saobraćajne trake,
vozač uvek treba da proveri stanje na svim retrovizorima, pogleda
preko ramena i uključi pokazivač
pravca.
Kada sistem detektuje vozilo u bočnoj
mrtvoj zoni pri vožnji unapred, bez
obzira na to da li to vozilo pretiče
drugo ili ga drugo pretiče, svetli žuti
simbol upozorenja B na
odgovarajućem spoljašnjem
retrovizoru. Ako vozač tada aktivira
pokazivač pravca, simbol upozorenja B počinje da trepti žutom bojom kao
upozorenje da ne treba menjati
saobraćajnu traku.
Napomena
Ako je vozilo koje pretiče najmanje
10 km/h brže od vozila koje se
pretiče, simbol upozorenja B na
odgovarajućem spoljašnjem
retrovizoru možda neće svetleti.
Upozorenje o bočnim mrtvim
tačkama je aktivno pri brzinama od
10 km/h do 140 km/h. Sistem se
deaktivira pri brzini većoj od
140 km/h, što se označava slabim
svetlosnim simbolima upozorenja B
na oba spoljašnja retrovizora. Simboli upozorenja se gase kada se brzinaopet smanji. Ako se vozilo zatim
detektuje u mrtvoj zoni, simboli
upozorenja B normalno svetle na
odgovarajućoj strani.
Prilikom pokretanja vozila, nakratko
se uključuju displeji na oba spoljašnja
retrovizora kao potvrda ispravnosti
sistema.
Sistem može da se aktivira ili
deaktivira u meniju Settings
(Podešavanja) informacionog
displeja. Personalizacija vozila 3 134.
Isključivanje se prikazuje porukom na informacionom centru vozača.
Zone detekcije
Senzor sistema pokriva zonu od oko
tri metra na obe strane vozila. Ova
zona počinje kod svakog spoljašnjeg
retrovizora i proteže se unazad oko tri metra. Približna visina zone je od
0,5 metara do dva metra iznad
podloge.

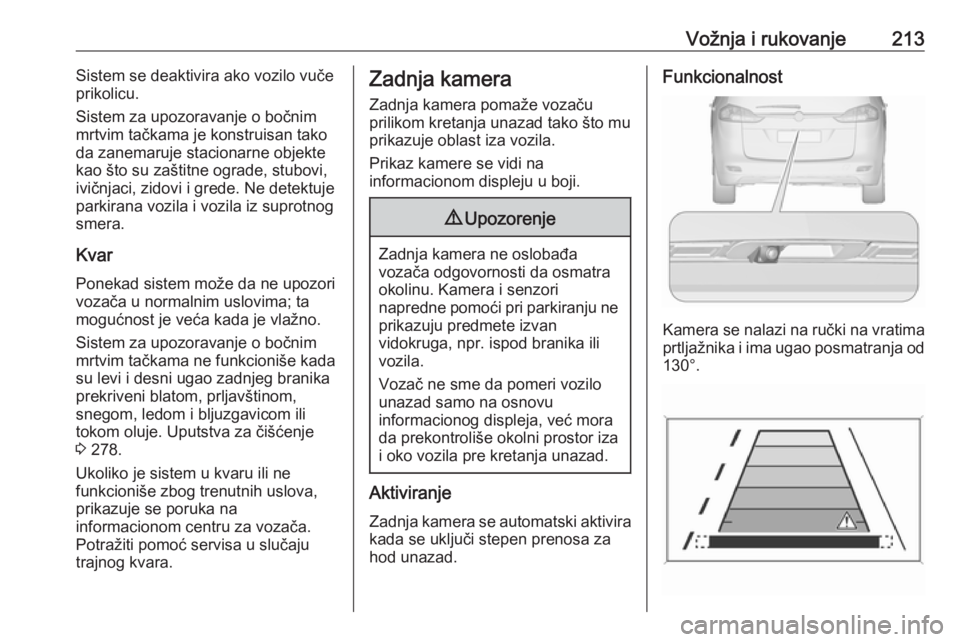

Vožnja i rukovanje213Sistem se deaktivira ako vozilo vuče
prikolicu.
Sistem za upozoravanje o bočnim
mrtvim tačkama je konstruisan tako
da zanemaruje stacionarne objekte
kao što su zaštitne ograde, stubovi,
ivičnjaci, zidovi i grede. Ne detektuje
parkirana vozila i vozila iz suprotnog
smera.
Kvar Ponekad sistem može da ne upozori
vozača u normalnim uslovima; ta
mogućnost je veća kada je vlažno.
Sistem za upozoravanje o bočnim
mrtvim tačkama ne funkcioniše kada
su levi i desni ugao zadnjeg branika
prekriveni blatom, prljavštinom,
snegom, ledom i bljuzgavicom ili
tokom oluje. Uputstva za čišćenje
3 278.
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
prikazuje se poruka na
informacionom centru za vozača.
Potražiti pomoć servisa u slučaju
trajnog kvara.Zadnja kamera
Zadnja kamera pomaže vozaču
prilikom kretanja unazad tako što mu
prikazuje oblast iza vozila.
Prikaz kamere se vidi na
informacionom displeju u boji.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra okolinu. Kamera i senzori
napredne pomoći pri parkiranju ne prikazuju predmete izvan
vidokruga, npr. ispod branika ili
vozila.
Vozač ne sme da pomeri vozilo
unazad samo na osnovu
informacionog displeja, već mora da prekontroliše okolni prostor iza
i oko vozila pre kretanja unazad.
Aktiviranje
Zadnja kamera se automatski aktivira
kada se uključi stepen prenosa za
hod unazad.
Funkcionalnost
Kamera se nalazi na ručki na vratima prtljažnika i ima ugao posmatranja od
130°.

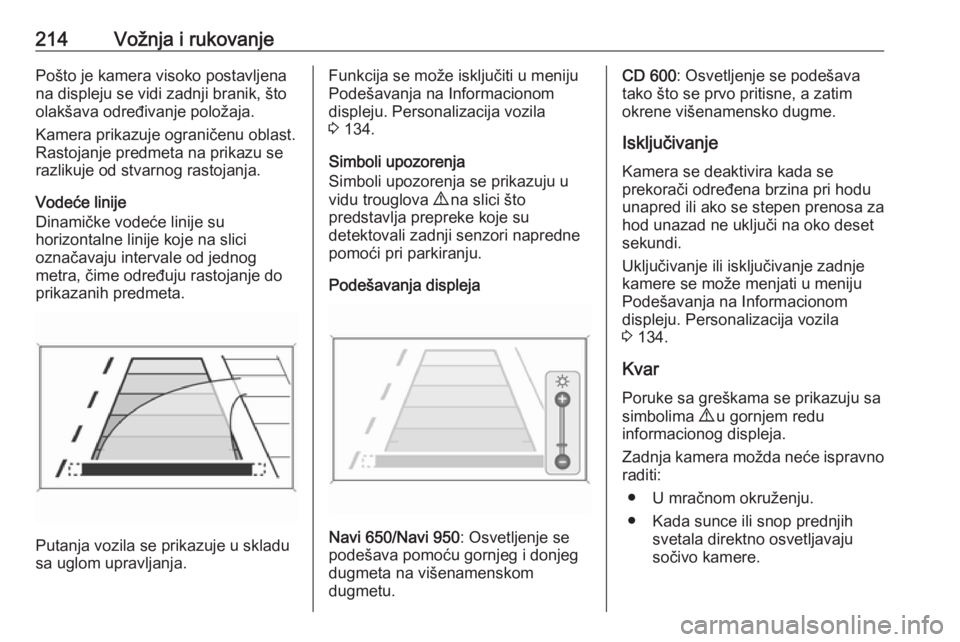

214Vožnja i rukovanjePošto je kamera visoko postavljena
na displeju se vidi zadnji branik, što
olakšava određivanje položaja.
Kamera prikazuje ograničenu oblast.
Rastojanje predmeta na prikazu se
razlikuje od stvarnog rastojanja.
Vodeće linije
Dinamičke vodeće linije su
horizontalne linije koje na slici
označavaju intervale od jednog
metra, čime određuju rastojanje do
prikazanih predmeta.
Putanja vozila se prikazuje u skladu
sa uglom upravljanja.
Funkcija se može isključiti u meniju
Podešavanja na Informacionom
displeju. Personalizacija vozila
3 134.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici što
predstavlja prepreke koje su
detektovali zadnji senzori napredne
pomoći pri parkiranju.
Podešavanja displeja
Navi 650/Navi 950 : Osvetljenje se
podešava pomoću gornjeg i donjeg dugmeta na višenamenskom
dugmetu.
CD 600 : Osvetljenje se podešava
tako što se prvo pritisne, a zatim
okrene višenamensko dugme.
Isključivanje
Kamera se deaktivira kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za
hod unazad ne uključi na oko deset
sekundi.
Uključivanje ili isključivanje zadnje
kamere se može menjati u meniju
Podešavanja na Informacionom
displeju. Personalizacija vozila
3 134.
Kvar Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.
Zadnja kamera možda neće ispravno
raditi:
● U mračnom okruženju.
● Kada sunce ili snop prednjih svetala direktno osvetljavaju
sočivo kamere.

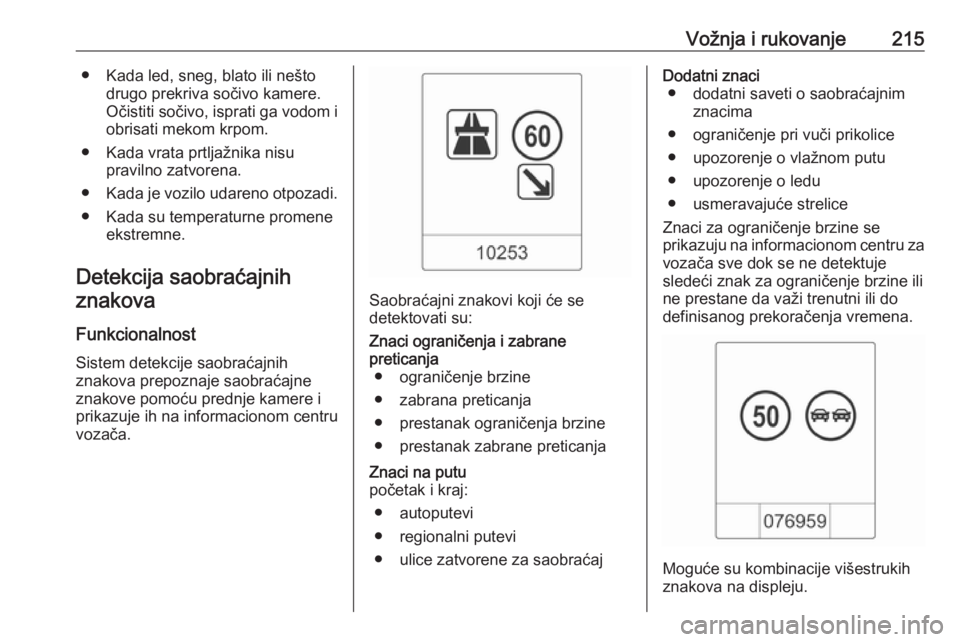

Vožnja i rukovanje215● Kada led, sneg, blato ili neštodrugo prekriva sočivo kamere.
Očistiti sočivo, isprati ga vodom i obrisati mekom krpom.
● Kada vrata prtljažnika nisu pravilno zatvorena.
● Kada je vozilo udareno otpozadi.
● Kada su temperaturne promene ekstremne.
Detekcija saobraćajnih znakova
Funkcionalnost
Sistem detekcije saobraćajnih
znakova prepoznaje saobraćajne
znakove pomoću prednje kamere i
prikazuje ih na informacionom centru
vozača.
Saobraćajni znakovi koji će se
detektovati su:
Znaci ograničenja i zabrane
preticanja ● ograničenje brzine
● zabrana preticanja
● prestanak ograničenja brzine
● prestanak zabrane preticanjaZnaci na putu
početak i kraj:
● autoputevi
● regionalni putevi
● ulice zatvorene za saobraćajDodatni znaci ● dodatni saveti o saobraćajnim znacima
● ograničenje pri vuči prikolice ● upozorenje o vlažnom putu
● upozorenje o ledu
● usmeravajuće strelice
Znaci za ograničenje brzine se
prikazuju na informacionom centru za
vozača sve dok se ne detektuje
sledeći znak za ograničenje brzine ili ne prestane da važi trenutni ili do
definisanog prekoračenja vremena.
Moguće su kombinacije višestrukih
znakova na displeju.

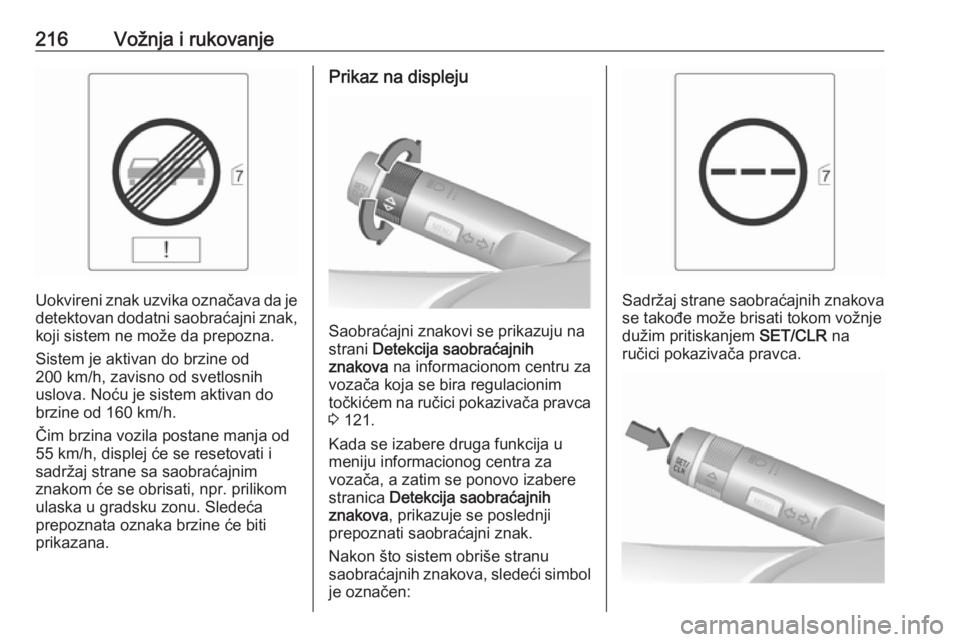

216Vožnja i rukovanje
Uokvireni znak uzvika označava da je
detektovan dodatni saobraćajni znak, koji sistem ne može da prepozna.
Sistem je aktivan do brzine od
200 km/h, zavisno od svetlosnih
uslova. Noću je sistem aktivan do
brzine od 160 km/h.
Čim brzina vozila postane manja od
55 km/h, displej će se resetovati i
sadržaj strane sa saobraćajnim
znakom će se obrisati, npr. prilikom
ulaska u gradsku zonu. Sledeća
prepoznata oznaka brzine će biti
prikazana.
Prikaz na displeju
Saobraćajni znakovi se prikazuju na
strani Detekcija saobraćajnih
znakova na informacionom centru za
vozača koja se bira regulacionim
točkićem na ručici pokazivača pravca 3 121.
Kada se izabere druga funkcija u
meniju informacionog centra za
vozača, a zatim se ponovo izabere
stranica Detekcija saobraćajnih
znakova , prikazuje se poslednji
prepoznati saobraćajni znak.
Nakon što sistem obriše stranu
saobraćajnih znakova, sledeći simbol je označen:
Sadržaj strane saobraćajnih znakova
se takođe može brisati tokom vožnje dužim pritiskanjem SET/CLR na
ručici pokazivača pravca.

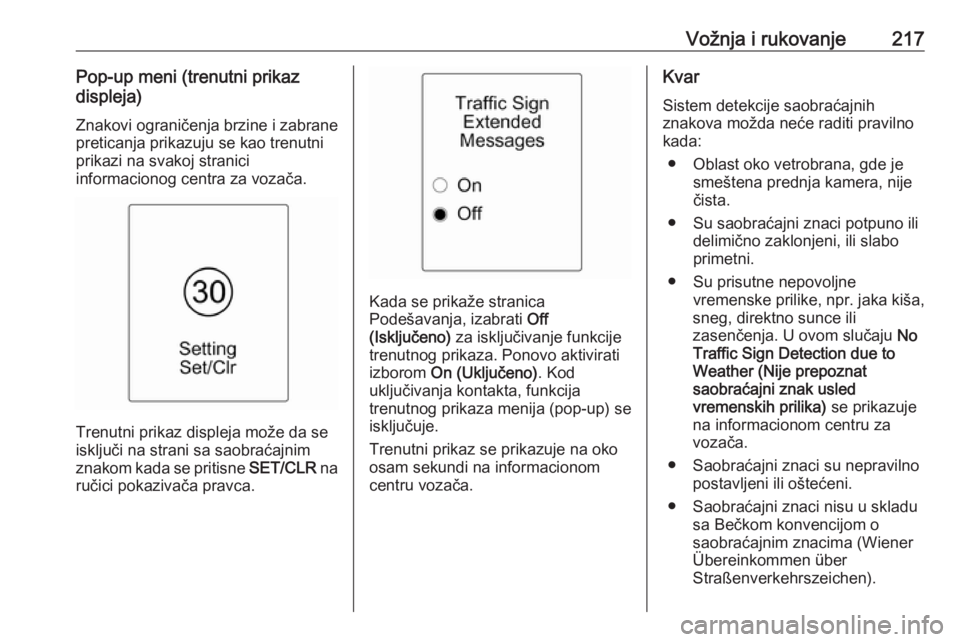

Vožnja i rukovanje217Pop-up meni (trenutni prikaz
displeja)
Znakovi ograničenja brzine i zabrane
preticanja prikazuju se kao trenutni
prikazi na svakoj stranici
informacionog centra za vozača.
Trenutni prikaz displeja može da se
isključi na strani sa saobraćajnim znakom kada se pritisne SET/CLR na
ručici pokazivača pravca.
Kada se prikaže stranica
Podešavanja, izabrati Off
(Isključeno) za isključivanje funkcije
trenutnog prikaza. Ponovo aktivirati
izborom On (Uključeno) . Kod
uključivanja kontakta, funkcija
trenutnog prikaza menija (pop-up) se
isključuje.
Trenutni prikaz se prikazuje na oko
osam sekundi na informacionom
centru vozača.
Kvar
Sistem detekcije saobraćajnih
znakova možda neće raditi pravilno
kada:
● Oblast oko vetrobrana, gde je smeštena prednja kamera, nije
čista.
● Su saobraćajni znaci potpuno ili delimično zaklonjeni, ili slabo
primetni.
● Su prisutne nepovoljne vremenske prilike, npr. jaka kiša,
sneg, direktno sunce ili
zasenčenja. U ovom slučaju No
Traffic Sign Detection due to
Weather (Nije prepoznat
saobraćajni znak usled
vremenskih prilika) se prikazuje
na informacionom centru za
vozača.
● Saobraćajni znaci su nepravilno postavljeni ili oštećeni.
● Saobraćajni znaci nisu u skladu sa Bečkom konvencijom o
saobraćajnim znacima (Wiener
Übereinkommen über
Straßenverkehrszeichen).

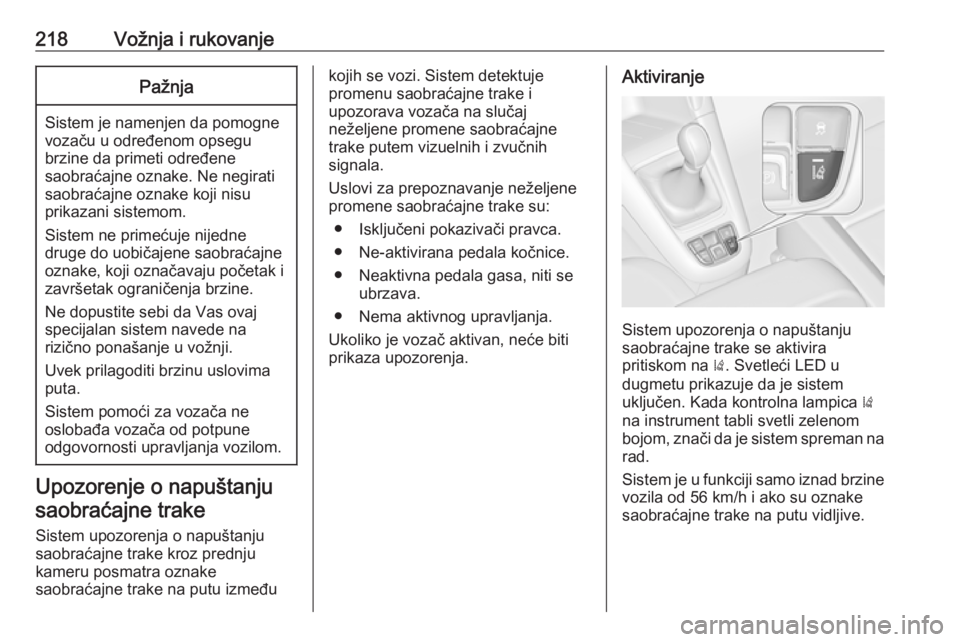

218Vožnja i rukovanjePažnja
Sistem je namenjen da pomogne
vozaču u određenom opsegu
brzine da primeti određene
saobraćajne oznake. Ne negirati
saobraćajne oznake koji nisu
prikazani sistemom.
Sistem ne primećuje nijedne
druge do uobičajene saobraćajne
oznake, koji označavaju početak i
završetak ograničenja brzine.
Ne dopustite sebi da Vas ovaj
specijalan sistem navede na
rizično ponašanje u vožnji.
Uvek prilagoditi brzinu uslovima puta.
Sistem pomoći za vozača ne
oslobađa vozača od potpune
odgovornosti upravljanja vozilom.
Upozorenje o napuštanju
saobraćajne trake
Sistem upozorenja o napuštanju
saobraćajne trake kroz prednju
kameru posmatra oznake
saobraćajne trake na putu između
kojih se vozi. Sistem detektuje
promenu saobraćajne trake i
upozorava vozača na slučaj
neželjene promene saobraćajne
trake putem vizuelnih i zvučnih
signala.
Uslovi za prepoznavanje neželjene promene saobraćajne trake su:
● Isključeni pokazivači pravca.● Ne-aktivirana pedala kočnice.● Neaktivna pedala gasa, niti se ubrzava.
● Nema aktivnog upravljanja.
Ukoliko je vozač aktivan, neće biti
prikaza upozorenja.Aktiviranje
Sistem upozorenja o napuštanju
saobraćajne trake se aktivira
pritiskom na ). Svetleći LED u
dugmetu prikazuje da je sistem
uključen. Kada kontrolna lampica )
na instrument tabli svetli zelenom
bojom, znači da je sistem spreman na rad.
Sistem je u funkciji samo iznad brzine vozila od 56 km/h i ako su oznake
saobraćajne trake na putu vidljive.
