OPEL ZAFIRA C 2016.5 Инструкция по эксплуатации (in Russian)

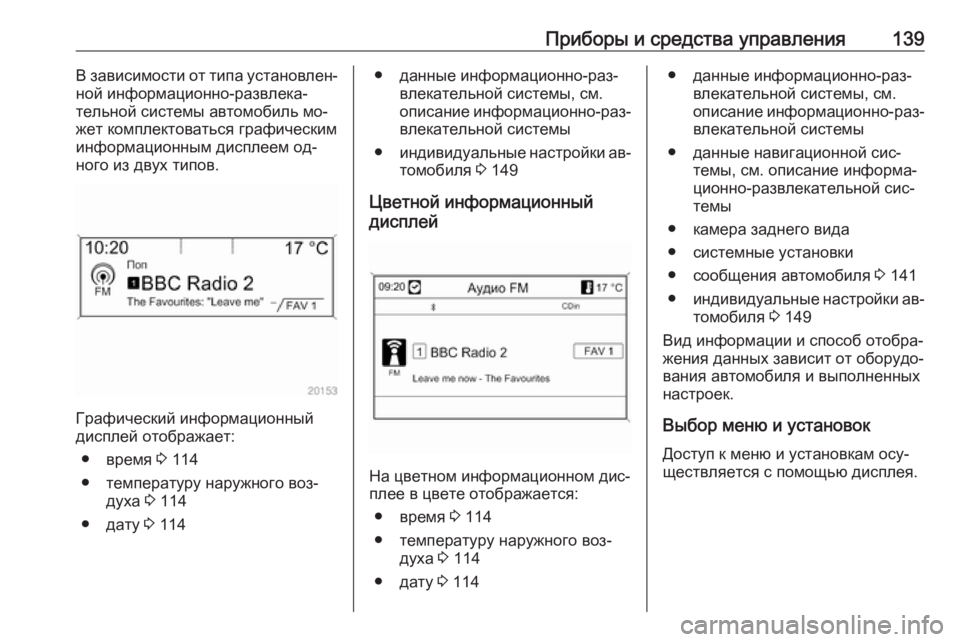

Приборы и средства управления139В зависимости от типа установлен‐
ной информационно-развлека‐
тельной системы автомобиль мо‐
жет комплектоваться графическим
информационным дисплеем од‐
ного из двух типов.
Графический информационный
дисплей отображает:
● время 3 114
● температуру наружного воз‐ духа 3 114
● дату 3 114
● данные информационно-раз‐
влекательной системы, см.
описание информационно-раз‐ влекательной системы
● индивидуальные настройки ав‐
томобиля 3 149
Цветной информационный
дисплей
На цветном информационном дис‐
плее в цвете отображается:
● время 3 114
● температуру наружного воз‐ духа 3 114
● дату 3 114
● данные информационно-раз‐
влекательной системы, см.
описание информационно-раз‐ влекательной системы
● данные навигационной сис‐ темы, см. описание информа‐
ционно-развлекательной сис‐
темы
● камера заднего вида
● системные установки
● сообщения автомобиля 3 141
● индивидуальные настройки ав‐
томобиля 3 149
Вид информации и способ отобра‐
жения данных зависит от оборудо‐
вания автомобиля и выполненных
настроек.
Выбор меню и установок
Доступ к меню и установкам осу‐ ществляется с помощью дисплея.

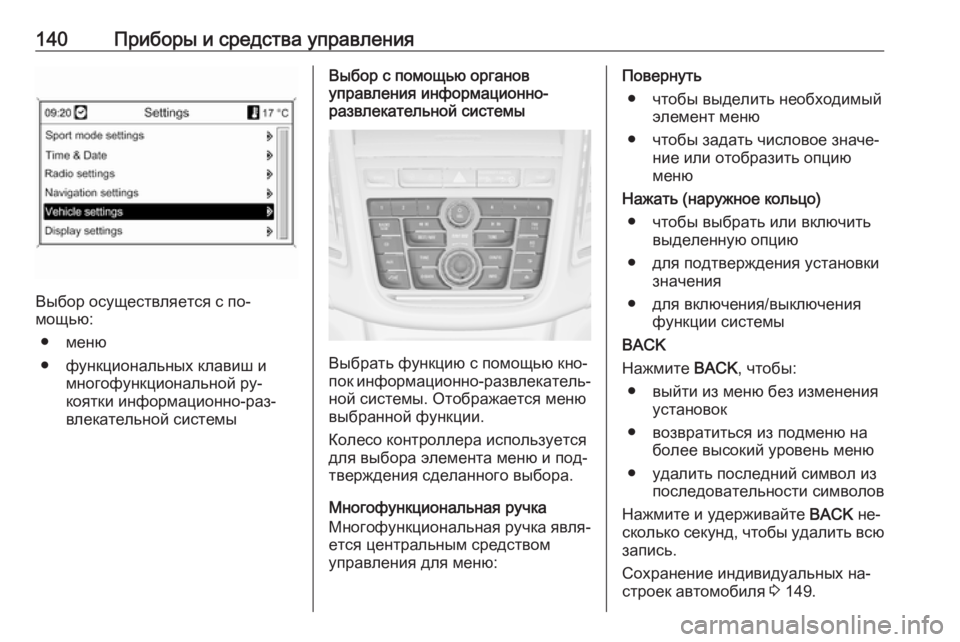

140Приборы и средства управления
Выбор осуществляется с по‐
мощью:
● меню
● функциональных клавиш и многофункциональной ру‐
коятки информационно-раз‐
влекательной системы
Выбор с помощью органов
управления информационно-
развлекательной системы
Выбрать функцию с помощью кно‐
пок информационно-развлекатель‐ ной системы. Отображается меню
выбранной функции.
Колесо контроллера используется
для выбора элемента меню и под‐
тверждения сделанного выбора.
Многофункциональная ручка
Многофункциональная ручка явля‐
ется центральным средством
управления для меню:
Повернуть
● чтобы выделить необходимый элемент меню
● чтобы задать числовое значе‐ ние или отобразить опцию
меню
Нажать (наружное кольцо) ● чтобы выбрать или включить выделенную опцию
● для подтверждения установки значения
● для включения/выключения функции системы
BACK
Нажмите BACK, чтобы:
● выйти из меню без изменения установок
● возвратиться из подменю на более высокий уровень меню
● удалить последний символ из последовательности символов
Нажмите и удерживайте BACK не‐
сколько секунд, чтобы удалить всю запись.
Сохранение индивидуальных на‐ строек автомобиля 3 149.

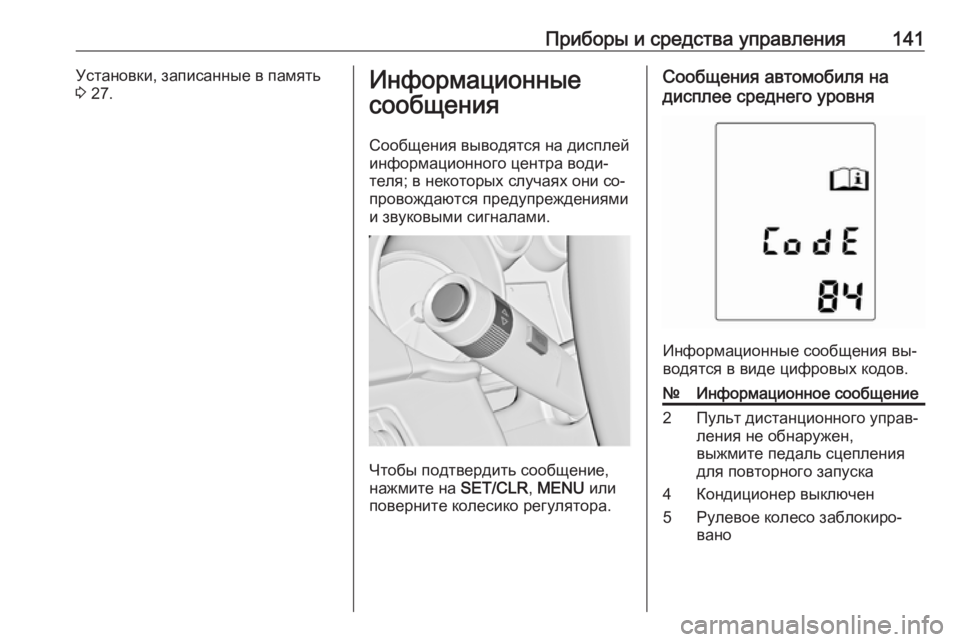

Приборы и средства управления141Установки, записанные в память
3 27.Информационные
сообщения
Сообщения выводятся на дисплей
информационного центра води‐
теля; в некоторых случаях они со‐
провождаются предупреждениями
и звуковыми сигналами.
Чтобы подтвердить сообщение,
нажмите на SET/CLR, MENU или
поверните колесико регулятора.
Сообщения автомобиля на
дисплее среднего уровня
Информационные сообщения вы‐
водятся в виде цифровых кодов.
№Информационное сообщение2Пульт дистанционного управ‐
ления не обнаружен,
выжмите педаль сцепления
для повторного запуска4Кондиционер выключен5Рулевое колесо заблокиро‐
вано

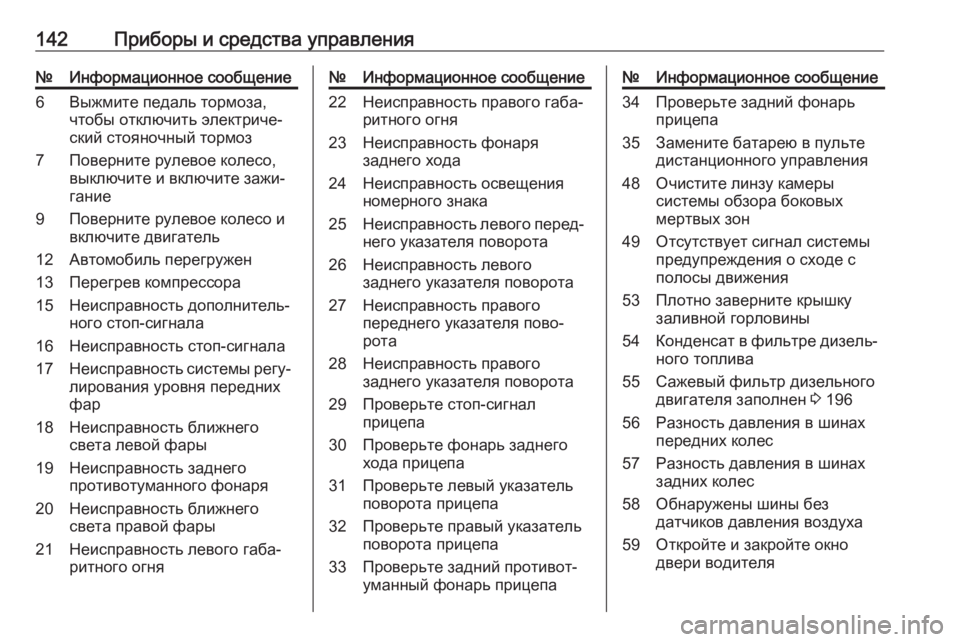

142Приборы и средства управления№Информационное сообщение6Выжмите педаль тормоза,
чтобы отключить электриче‐
ский стояночный тормоз7Поверните рулевое колесо,
выключите и включите зажи‐
гание9Поверните рулевое колесо и
включите двигатель12Автомобиль перегружен13Перегрев компрессора15Неисправность дополнитель‐
ного стоп-сигнала16Неисправность стоп-сигнала17Неисправность системы регу‐
лирования уровня передних
фар18Неисправность ближнего
света левой фары19Неисправность заднего
противотуманного фонаря20Неисправность ближнего
света правой фары21Неисправность левого габа‐
ритного огня№Информационное сообщение22Неисправность правого габа‐
ритного огня23Неисправность фонаря
заднего хода24Неисправность освещения
номерного знака25Неисправность левого перед‐ него указателя поворота26Неисправность левого
заднего указателя поворота27Неисправность правого
переднего указателя пово‐
рота28Неисправность правого
заднего указателя поворота29Проверьте стоп-сигнал
прицепа30Проверьте фонарь заднего
хода прицепа31Проверьте левый указатель
поворота прицепа32Проверьте правый указатель
поворота прицепа33Проверьте задний противот‐
уманный фонарь прицепа№Информационное сообщение34Проверьте задний фонарь
прицепа35Замените батарею в пульте
дистанционного управления48Очистите линзу камеры
системы обзора боковых
мертвых зон49Отсутствует сигнал системы
предупреждения о сходе с
полосы движения53Плотно заверните крышку
заливной горловины54Конденсат в фильтре дизель‐
ного топлива55Сажевый фильтр дизельного
двигателя заполнен 3 19656Разность давления в шинах
передних колес57Разность давления в шинах
задних колес58Обнаружены шины без
датчиков давления воздуха59Откройте и закройте окно
двери водителя

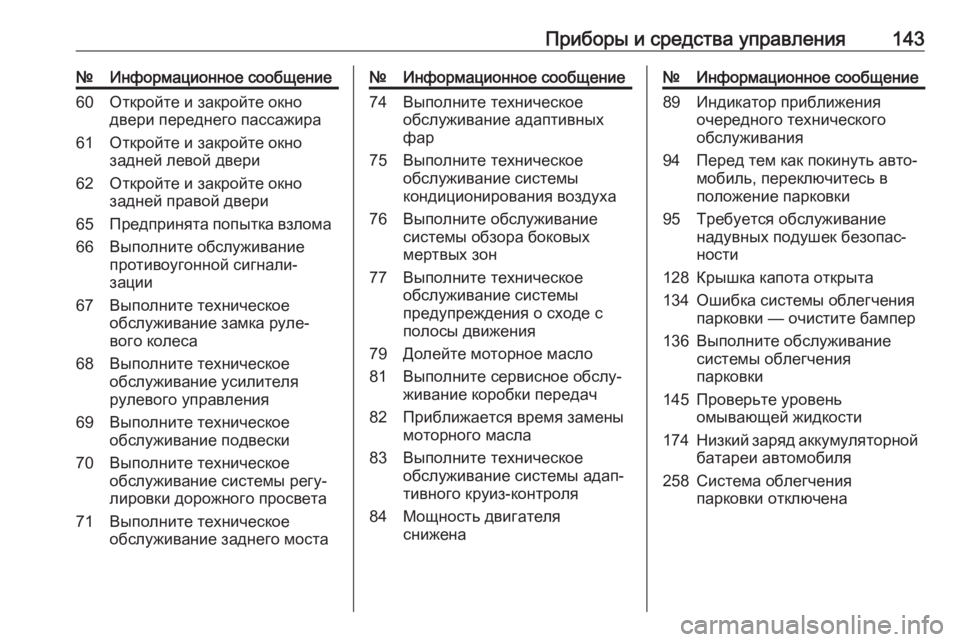

Приборы и средства управления143№Информационное сообщение60Откройте и закройте окно
двери переднего пассажира61Откройте и закройте окно
задней левой двери62Откройте и закройте окно
задней правой двери65Предпринята попытка взлома66Выполните обслуживание
противоугонной сигнали‐
зации67Выполните техническое
обслуживание замка руле‐
вого колеса68Выполните техническое
обслуживание усилителя
рулевого управления69Выполните техническое
обслуживание подвески70Выполните техническое
обслуживание системы регу‐
лировки дорожного просвета71Выполните техническое
обслуживание заднего моста№Информационное сообщение74Выполните техническое
обслуживание адаптивных
фар75Выполните техническое
обслуживание системы
кондиционирования воздуха76Выполните обслуживание
системы обзора боковых
мертвых зон77Выполните техническое
обслуживание системы
предупреждения о сходе с
полосы движения79Долейте моторное масло81Выполните сервисное обслу‐
живание коробки передач82Приближается время замены
моторного масла83Выполните техническое
обслуживание системы адап‐
тивного круиз-контроля84Мощность двигателя
снижена№Информационное сообщение89Индикатор приближения
очередного технического
обслуживания94Перед тем как покинуть авто‐
мобиль, переключитесь в
положение парковки95Требуется обслуживание
надувных подушек безопас‐
ности128Крышка капота открыта134Ошибка системы облегчения
парковки — очистите бампер136Выполните обслуживание
системы облегчения
парковки145Проверьте уровень
омывающей жидкости174Низкий заряд аккумуляторной
батареи автомобиля258Система облегчения
парковки отключена

144Приборы и средства управленияСообщения автомобиля на
комбинированном дисплее
верхнего уровня
Информационные сообщения вы‐
водятся в виде текста. Следуйте
инструкциям в сообщениях.
Высвечиваемые сообщения могут
относиться к одной из следующих
областей:
● сервисные сообщения
● уровни жидкостей
● противоугонной сигнализа‐ цией
● тормозная система
● системы помощи водителю
● системы контроля движения
● ограничитель скорости
● круиз-контроль
● адаптивный круиз-контроль
● предупреждение о фронталь‐ ном столкновении
● система активного экстренного
торможения
● системы облегчения парковки
● световые приборы, замена ламп
● система адаптивных фар
● стеклоочистители и стеклоо‐ мыватели
● двери и окна
● система предупреждения о препятствиях в боковых мерт‐
вых зонах
● система распознавания дорож‐
ных знаков
● предупреждение о выходе за пределы полосы движения
● пульт дистанционного управ‐ ления
● ремни безопасности● системы подушек безопас‐ ности
● двигатель и коробка передач
● давление в шинах
● сажевый фильтр дизельного двигателя 3 196
● состояние аккумулятора авто‐ мобиля
● система выборочной каталити‐
ческой нейтрализации, жид‐
кость для нейтрализатора вы‐
хлопа дизельного двигателя
(DEF), AdBlue 3 198
Сообщения автомобиля на
цветном информационном
дисплее
Некоторые важные сообщения вы‐
водятся дополнительно на цветной
информационный дисплей. Чтобы
подтвердить сообщение, необхо‐
димо нажать многофункциональ‐
ную ручку. Некоторые сообщения
всплывают только на несколько се‐
кунд.

Приборы и средства управления145Предупреждающие
звуковые сигналы
При запуске двигателя или во время движения
Одновременно может быть выдан
только один предупреждающий
звуковой сигнал.
Предупреждающий сигнал непри‐
стегнутого ремня имеет более вы‐
сокий приоритет, чем любой другой сигнал.
● Если не пристегнут ремень безопасности.
● Если при трогании с места не закрыта дверь или задняя
дверь.
● Если при включенном стояноч‐
ном тормозе превышена за‐
данная скорость.
● Если адаптивный круиз-контр‐ оль отключается автоматиче‐
ски.
● Если дистанция до идущего впереди транспортного сред‐
ства становится слишком
мала.● Если превышена запрограмми‐
рованная скорость или макси‐
мально допустимая скорость.
● Если на дисплее информа‐ ционного центра водителя ото‐бражается предупреждающее
сообщение или код.
● Если система помощи при пар‐
ковке обнаруживает препят‐
ствие.
● Если происходит непреднаме‐ ренное перестроение в другой
ряд.
● Если включена передача зад‐ него хода и выдвинут задний
держатель.
● Если сажевый фильтр дизель‐ ного двигателя полностью за‐полнен.
● Если требуется дозаправка AdBlue.
Если автомобиль запаркован и/
или открыта дверь водителя
● При включенных наружных осветительных приборах.В режиме Autostop
● Если открыта дверь водителя.
Напряжение аккумуляторной батареи
Когда напряжение аккумуляторнойбатареи автомобиля опускается
ниже критического уровня, на дис‐
плее информационного центра во‐
дителя появляется предупреждаю‐
щее сообщение или код 174.
1. В этом случае следует немед‐ ленно отключить все потреби‐
тели, работа которых не явля‐
ется необходимой для продол‐
жения безопасного движения
автомобиля, например, подо‐
грев сидений, подогрев заднего стекла и пр.
2. Зарядите аккумуляторную ба‐ тарею автомобиля, для чего не‐
обходимо продолжить движе‐
ние в течение определенного
времени или подключить заряд‐
ное устройство.

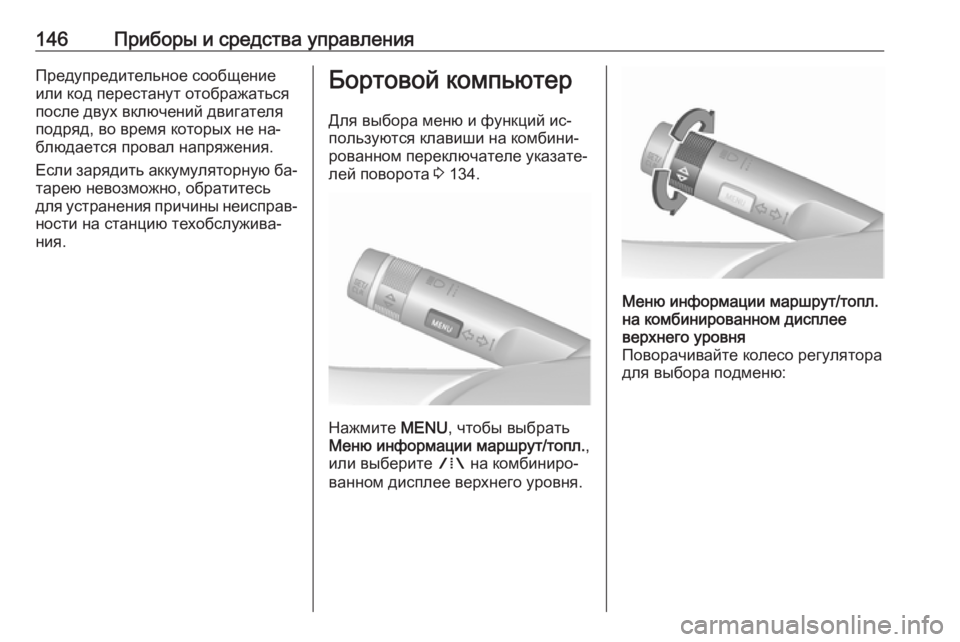

146Приборы и средства управленияПредупредительное сообщение
или код перестанут отображаться
после двух включений двигателя
подряд, во время которых не на‐
блюдается провал напряжения.
Если зарядить аккумуляторную ба‐
тарею невозможно, обратитесь
для устранения причины неисправ‐ ности на станцию техобслужива‐
ния.Бортовой компьютер
Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указате‐ лей поворота 3 134.
Нажмите MENU, чтобы выбрать
Меню информации маршрут/топл. ,
или выберите W на комбиниро‐
ванном дисплее верхнего уровня.
Меню информации маршрут/топл.
на комбинированном дисплее
верхнего уровня
Поворачивайте колесо регулятора
для выбора подменю:

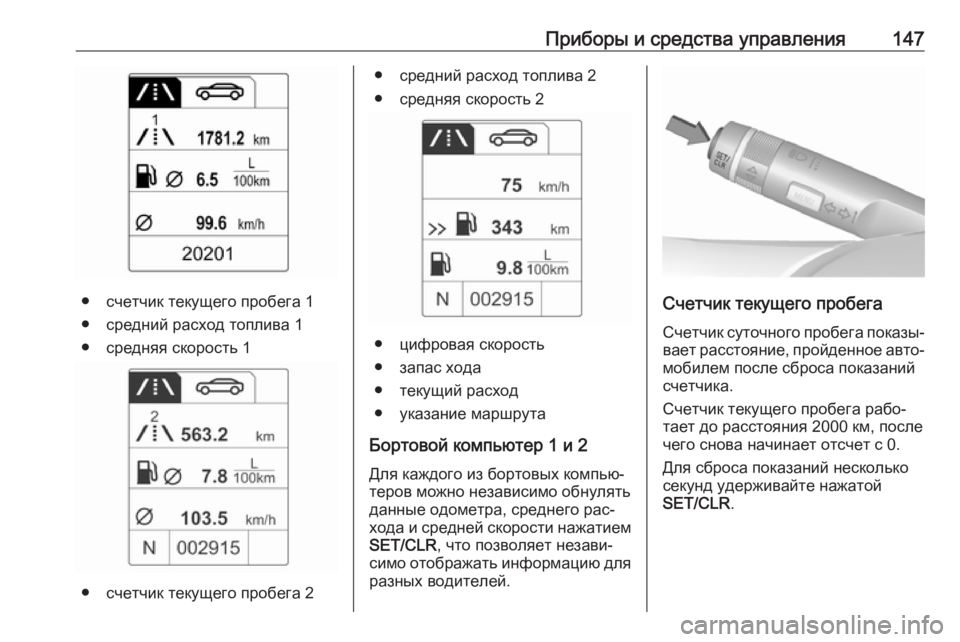

Приборы и средства управления147
● счетчик текущего пробега 1
● средний расход топлива 1
● средняя скорость 1
● счетчик текущего пробега 2
● средний расход топлива 2
● средняя скорость 2
● цифровая скорость
● запас хода
● текущий расход
● указание маршрута
Бортовой компьютер 1 и 2
Для каждого из бортовых компью‐
теров можно независимо обнулять
данные одометра, среднего рас‐
хода и средней скорости нажатием
SET/CLR , что позволяет незави‐
симо отображать информацию для разных водителей.
Счетчик текущего пробега
Счетчик суточного пробега показы‐ вает расстояние, пройденное авто‐
мобилем после сброса показаний
счетчика.
Счетчик текущего пробега рабо‐
тает до расстояния 2000 км, после
чего снова начинает отсчет с 0.
Для сброса показаний несколько
секунд удерживайте нажатой
SET/CLR .

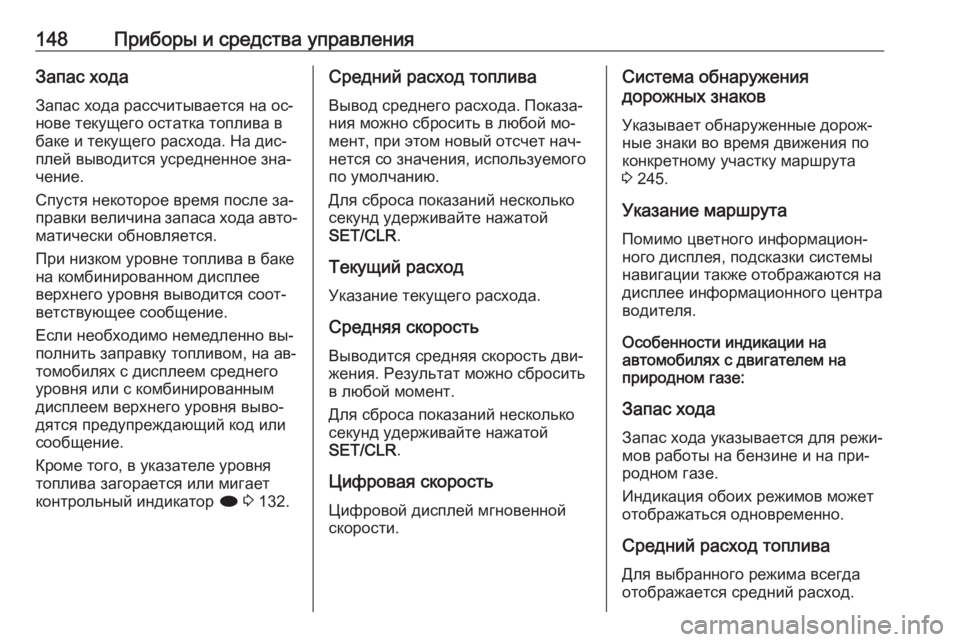

148Приборы и средства управленияЗапас ходаЗапас хода рассчитывается на ос‐
нове текущего остатка топлива в
баке и текущего расхода. На дис‐ плей выводится усредненное зна‐чение.
Спустя некоторое время после за‐
правки величина запаса хода авто‐
матически обновляется.
При низком уровне топлива в баке
на комбинированном дисплее
верхнего уровня выводится соот‐
ветствующее сообщение.
Если необходимо немедленно вы‐
полнить заправку топливом, на ав‐
томобилях с дисплеем среднего
уровня или с комбинированным
дисплеем верхнего уровня выво‐
дятся предупреждающий код или
сообщение.
Кроме того, в указателе уровня топлива загорается или мигает
контрольный индикатор i 3 132.Средний расход топлива
Вывод среднего расхода. Показа‐
ния можно сбросить в любой мо‐
мент, при этом новый отсчет нач‐
нется со значения, используемого
по умолчанию.
Для сброса показаний несколько
секунд удерживайте нажатой
SET/CLR .
Текущий расход Указание текущего расхода.
Средняя скорость
Выводится средняя скорость дви‐
жения. Результат можно сбросить
в любой момент.
Для сброса показаний несколько
секунд удерживайте нажатой
SET/CLR .
Цифровая скорость Цифровой дисплей мгновенной
скорости.Система обнаружения
дорожных знаков
Указывает обнаруженные дорож‐
ные знаки во время движения по
конкретному участку маршрута
3 245.
Указание маршрута Помимо цветного информацион‐
ного дисплея, подсказки системы
навигации также отображаются на
дисплее информационного центра
водителя.
Особенности индикации на
автомобилях с двигателем на
природном газе:
Запас хода Запас хода указывается для режи‐
мов работы на бензине и на при‐
родном газе.
Индикация обоих режимов может
отображаться одновременно.
Средний расход топлива Для выбранного режима всегда
отображается средний расход.
