OPEL ZAFIRA C 2016.5 Инструкция по эксплуатации (in Russian)

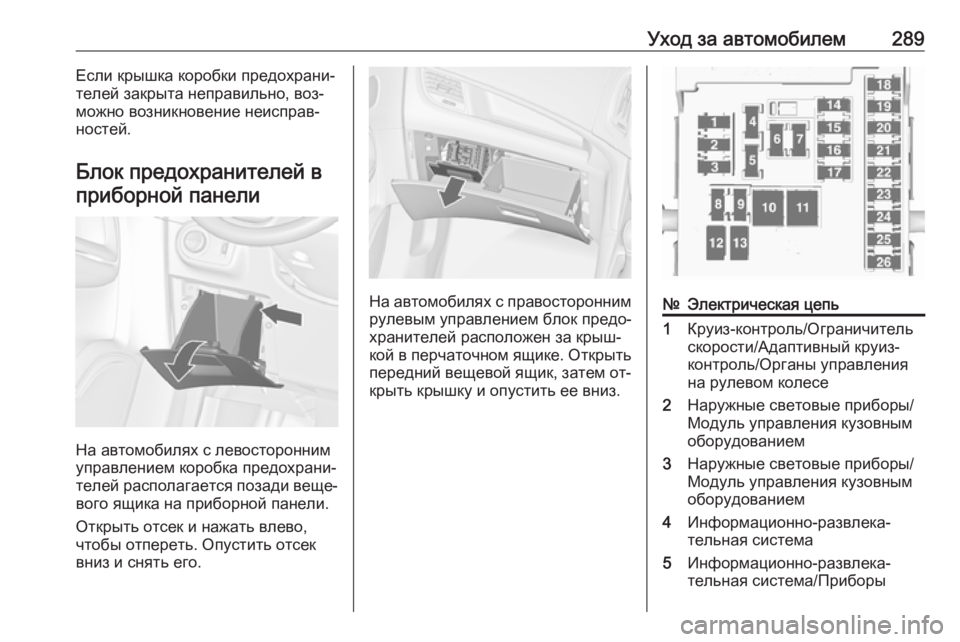

Уход за автомобилем289Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
Блок предохранителей в приборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Открыть отсек и нажать влево,
чтобы отпереть. Опустить отсек
вниз и снять его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
передний вещевой ящик, затем от‐ крыть крышку и опустить ее вниз.
№Электрическая цепь1Круиз-контроль/Ограничитель
скорости/Адаптивный круиз-
контроль/Органы управления
на рулевом колесе2Наружные световые приборы/
Модуль управления кузовным
оборудованием3Наружные световые приборы/
Модуль управления кузовным
оборудованием4Информационно-развлека‐
тельная система5Информационно-развлека‐
тельная система/Приборы

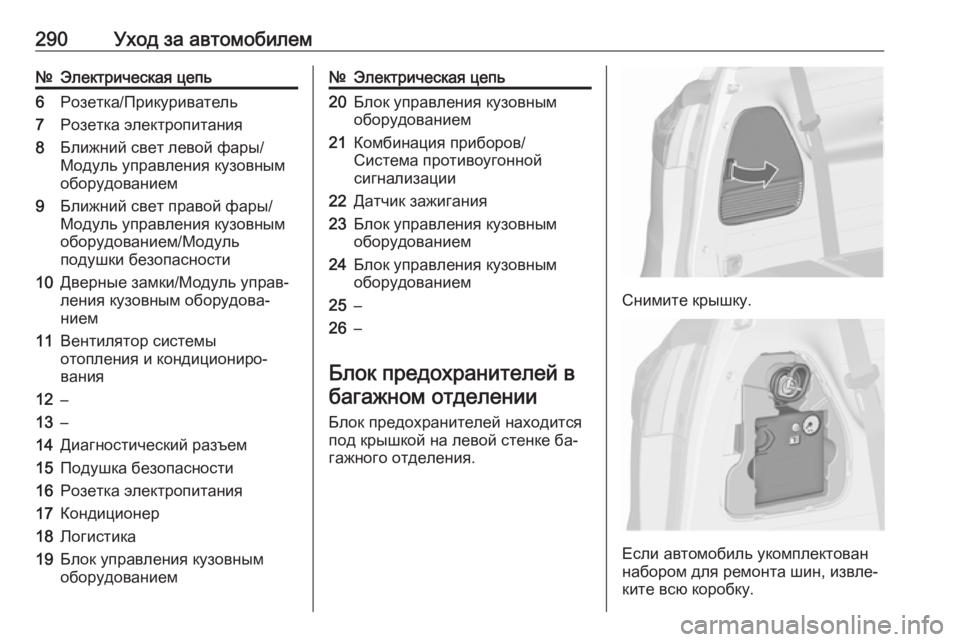

290Уход за автомобилем№Электрическая цепь6Розетка/Прикуриватель7Розетка электропитания8Ближний свет левой фары/
Модуль управления кузовным
оборудованием9Ближний свет правой фары/
Модуль управления кузовным
оборудованием/Модуль
подушки безопасности10Дверные замки/Модуль управ‐
ления кузовным оборудова‐
нием11Вентилятор системы
отопления и кондициониро‐
вания12–13–14Диагностический разъем15Подушка безопасности16Розетка электропитания17Кондиционер18Логистика19Блок управления кузовным оборудованием№Электрическая цепь20Блок управления кузовным
оборудованием21Комбинация приборов/
Система противоугонной
сигнализации22Датчик зажигания23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25–26–
Блок предохранителей в
багажном отделении
Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения.
Снимите крышку.
Если автомобиль укомплектован
набором для ремонта шин, извле‐ ките всю коробку.

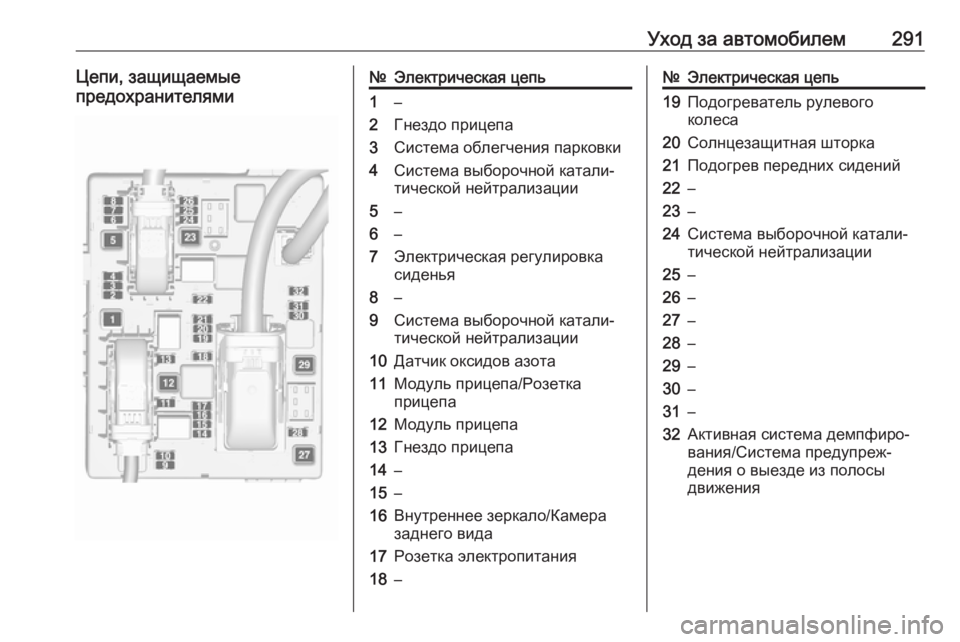

Уход за автомобилем291Цепи, защищаемые
предохранителями№Электрическая цепь1–2Гнездо прицепа3Система облегчения парковки4Система выборочной катали‐
тической нейтрализации5–6–7Электрическая регулировка
сиденья8–9Система выборочной катали‐
тической нейтрализации10Датчик оксидов азота11Модуль прицепа/Розетка
прицепа12Модуль прицепа13Гнездо прицепа14–15–16Внутреннее зеркало/Камера
заднего вида17Розетка электропитания18–№Электрическая цепь19Подогреватель рулевого
колеса20Солнцезащитная шторка21Подогрев передних сидений22–23–24Система выборочной катали‐
тической нейтрализации25–26–27–28–29–30–31–32Активная система демпфиро‐
вания/Система предупреж‐
дения о выезде из полосы
движения

292Уход за автомобилемАвтомобильный
инструмент
Инструмент
Некоторые инструменты, буксир‐
ная проушина и (только на автомо‐
билях с запасным колесом) прис‐
пособления для поддомкрачива‐
ния автомобиля хранятся в отсеке
под полом багажного отделения.
Откройте крышку перед дверью ба‐
гажника.
Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины повышают безопас‐
ность движения при температурах
ниже 7 °C и поэтому должны уста‐
навливаться на всех колесах.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐мацией о предельной скорости.Обозначение шин
Например, 215/60 R 16 95 H215:ширина шины в мм60:отношение высоты попереч‐
ного сечения шины к ширине
профиля в %R:конструкция шины: Радиаль‐ наяRF:тип: RunFlat16:диаметр обода колеса в
дюймах95:коэффициент грузоподъем‐
ности, например, 95 соответ‐
ствует 690 килограммамH:индекс скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
Выбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего ав‐
томобиля.

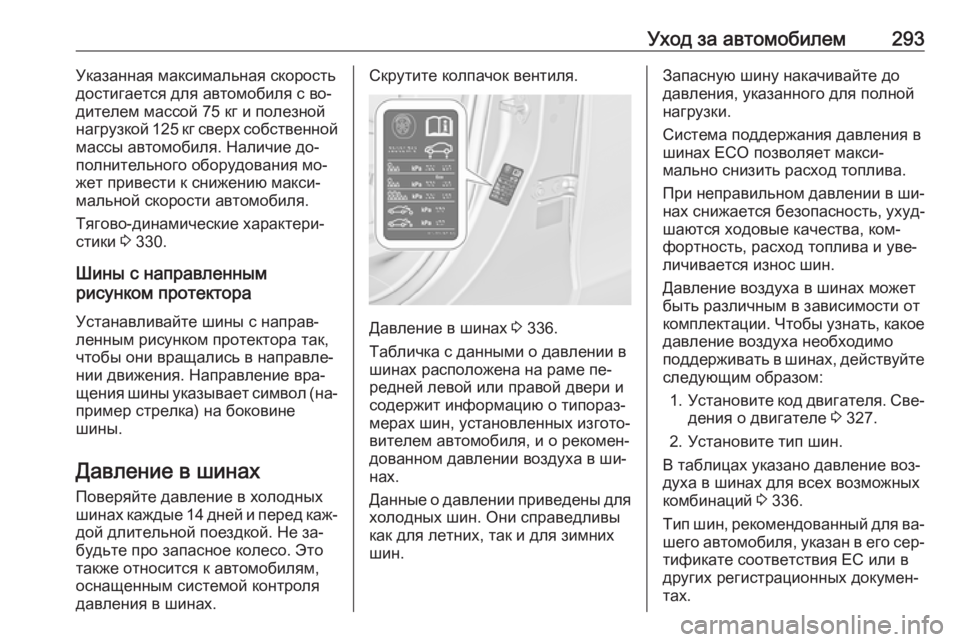

Уход за автомобилем293Указанная максимальная скорость
достигается для автомобиля с во‐
дителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие до‐
полнительного оборудования мо‐
жет привести к снижению макси‐ мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 330.
Шины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ (на‐ пример стрелка) на боковине
шины.
Давление в шинах Поверяйте давление в холодных
шинах каждые 14 дней и перед каж‐ дой длительной поездкой. Не за‐
будьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.Скрутите колпачок вентиля.
Давление в шинах 3 336.
Табличка с данными о давлении в
шинах расположена на раме пе‐
редней левой или правой двери и
содержит информацию о типораз‐
мерах шин, установленных изгото‐
вителем автомобиля, и о рекомен‐
дованном давлении воздуха в ши‐
нах.
Данные о давлении приведены для
холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Система поддержания давления в
шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое давление воздуха необходимо
поддерживать в шинах, действуйте
следующим образом:
1. Установите код двигателя. Све‐
дения о двигателе 3 327.
2. Установите тип шин.
В таблицах указано давление воз‐ духа в шинах для всех возможных
комбинаций 3 336.
Тип шин, рекомендованный для ва‐ шего автомобиля, указан в его сер‐тификате соответствия ЕС или в
других регистрационных докумен‐
тах.

294Уход за автомобилемВодитель обязан следить за давле‐нием воздуха в шинах и поддержи‐
вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
9 Предупреждение
Для некоторых моделей шин ре‐
комендованное давление на‐
качки, указанное в таблице, мо‐
жет превосходить максималь‐
ное давление, указанное на
шине. Ни в коем случае не пре‐
вышайте максимальное давле‐
ние, указанное на шине.
Если на автомобиле, оборудован‐ ном системой контроля давления в шинах, необходимо увеличить или
уменьшить давление в шинах,
предварительно выключите зажи‐
гание. Доведя давление воздуха в
шинах до нормы, включите зажига‐
ние и выберите соответствующий
параметр в меню Нагрузка на
шины на дисплее информацион‐
ного центра водителя, 3 134.
Зависимость от температуры Давление воздуха зависит от тем‐пературы шины. Во время движе‐
ния шина разогревается, и давле‐
ние в ней увеличивается. Давле‐
ние в шинах, указанное на на‐
клейке и в таблице с данными о да‐
влении в шинах, приводится для
температуры 20 °C.
При увеличении температуры на
10 °C давление возрастает почти
на 10 кПа. Это необходимо учиты‐
вать при проверке нагретых шин.
Давление, отображаемое на дис‐
плее информационного центра во‐
дителя, соответствует фактиче‐
скому давлению воздуха в шинах.
Падение этого значения после ох‐ лаждения шины не является при‐
знаком утечки воздуха.Система контроля
давления в шинах
Система контроля давления в ши‐
нах (TPMS) при скорости движения автомобиля выше определенного
предела ежеминутно проверяет
давление по всех четырех шинах.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя только о сни‐жении давления в шинах, и ее
наличие не отменяет необходи‐
мости регулярного ухода за ши‐
нами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что

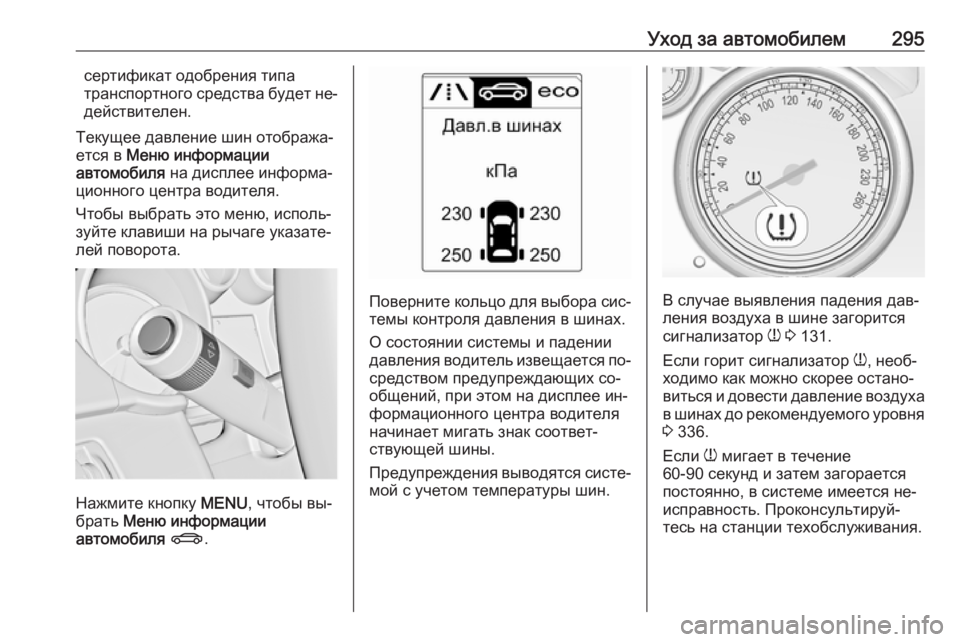

Уход за автомобилем295сертификат одобрения типа
транспортного средства будет не‐
действителен.
Текущее давление шин отобража‐ ется в Меню информации
автомобиля на дисплее информа‐
ционного центра водителя.
Чтобы выбрать это меню, исполь‐
зуйте клавиши на рычаге указате‐
лей поворота.
Нажмите кнопку MENU, чтобы вы‐
брать Меню информации
автомобиля X .
Поверните кольцо для выбора сис‐
темы контроля давления в шинах.
О состоянии системы и падении
давления водитель извещается по‐ средством предупреждающих со‐
общений, при этом на дисплее ин‐
формационного центра водителя
начинает мигать знак соответ‐
ствующей шины.
Предупреждения выводятся систе‐
мой с учетом температуры шин.В случае выявления падения дав‐
ления воздуха в шине загорится
сигнализатор w 3 131.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐
виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 336.
Если w мигает в течение
60-90 секунд и затем загорается
постоянно, в системе имеется не‐
исправность. Проконсультируй‐
тесь на станции техобслуживания.

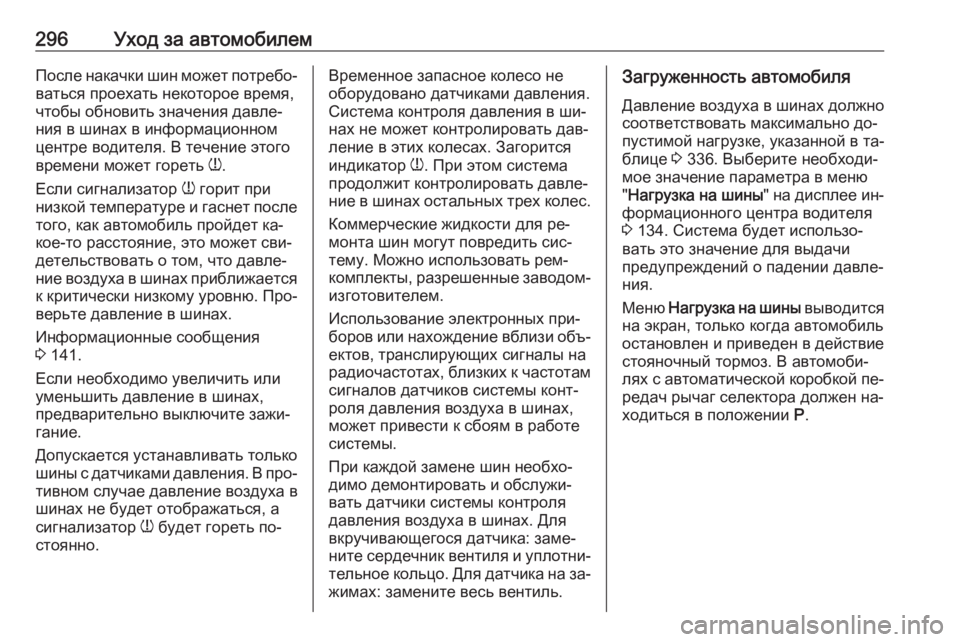

296Уход за автомобилемПосле накачки шин может потребо‐ваться проехать некоторое время,
чтобы обновить значения давле‐
ния в шинах в информационном
центре водителя. В течение этого
времени может гореть w.
Если сигнализатор w горит при
низкой температуре и гаснет после
того, как автомобиль пройдет ка‐
кое-то расстояние, это может сви‐
детельствовать о том, что давле‐
ние воздуха в шинах приближается
к критически низкому уровню. Про‐
верьте давление в шинах.
Информационные сообщения
3 141.
Если необходимо увеличить или
уменьшить давление в шинах,
предварительно выключите зажи‐
гание.
Допускается устанавливать только
шины с датчиками давления. В про‐
тивном случае давление воздуха в
шинах не будет отображаться, а
сигнализатор w будет гореть по‐
стоянно.Временное запасное колесо не
оборудовано датчиками давления.
Система контроля давления в ши‐
нах не может контролировать дав‐
ление в этих колесах. Загорится
индикатор w. При этом система
продолжит контролировать давле‐
ние в шинах остальных трех колес.
Коммерческие жидкости для ре‐
монта шин могут повредить сис‐
тему. Можно использовать рем‐
комплекты, разрешенные заводом- изготовителем.
Использование электронных при‐
боров или нахождение вблизи объ‐
ектов, транслирующих сигналы на
радиочастотах, близких к частотам сигналов датчиков системы конт‐
роля давления воздуха в шинах,
может привести к сбоям в работе
системы.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы контроля
давления воздуха в шинах. Для
вкручивающегося датчика: заме‐
ните сердечник вентиля и уплотни‐
тельное кольцо. Для датчика на за‐ жимах: замените весь вентиль.Загруженность автомобиля
Давление воздуха в шинах должно
соответствовать максимально до‐
пустимой нагрузке, указанной в та‐
блице 3 336. Выберите необходи‐
мое значение параметра в меню
" Нагрузка на шины " на дисплее ин‐
формационного центра водителя
3 134. Система будет использо‐
вать это значение для выдачи
предупреждений о падении давле‐
ния.
Меню Нагрузка на шины выводится
на экран, только когда автомобиль
остановлен и приведен в действие
стояночный тормоз. В автомоби‐
лях с автоматической коробкой пе‐ редач рычаг селектора должен на‐ходиться в положении P.

Уход за автомобилем297
Выберите:● Низкая для комфортного дав‐
ления, до 3 человек.
● Эко для режима Eco, до
3 человек.
● Макс для полной нагрузки.
Процедура приписки датчиков давления воздуха в шинах
Каждый датчик давления воздуха в
шине имеет уникальный идентифи‐ кационный код. Идентификацион‐
ный код необходимо привязать к
новому положению шины после пе‐
рестановки шин или колес в сборе,
а также после замены одного либо
нескольких датчиков. Процедуру
привязки датчиков системы конт‐
роля давления воздуха в шинах
также необходимо выполнить
после замены запасного колеса ра‐ бочим колесом, имеющим датчик
TPMS.
В следующем цикле зажигания ин‐
дикатор неисправности w и преду‐
преждающее сообщение или код
ошибки должны исчезнуть. В ходе
процедуры с помощью специаль‐
ного программатора выполняется
привязка датчиков к положениям
колес в следующем порядке: левое
переднее колесо, правое переднее
колесо, правое заднее колесо, ле‐
вое заднее колесо. Сигнал пово‐
рота в текущей активной позиции горит непрерывно, пока не завер‐
шится привязка датчика.
Обратитесь на станцию техобслу‐
живания для выполнения этой про‐
цедуры или приобретения про‐
грамматора. На привязку датчика первого колеса отводится две ми‐
нуты, а на привязку всех четырех -
в общей сложности пять минут.
Если выполнение необходимыхдействий занимает больше вре‐
мени, процедура будет прервана и
ее потребуется выполнить заново.
Приписка датчиков давления воз‐
духа в шинах выполняется следую‐ щим образом:
1. Включите стояночный тормоз.
2. Включите зажигание.
3. На автомобилях с автоматиче‐ ской КПП: установите рычаг се‐лектора в положение P.
На автомобилях с механиче‐
ской коробкой передач: пере‐
ключитесь на нейтраль.
4. Нажатием MENU на рычаге ука‐
зателей поворота выберите
" Меню информации
автомобиля " в информацион‐
ном центре водителя.
5. Поворачивая колесико, выбе‐ рите в меню пункт "Давление вшинах".
6. Нажмите на SET/CLR для за‐
пуска процедуры привязки дат‐
чиков. Появится запрос на под‐
тверждение операции.

298Уход за автомобилем7. Еще раз нажмите на SET/CLR,
чтобы подтвердить выбор.
Двойной звуковой сигнал опо‐
вестит о том, что приемник на‐
ходится в режиме привязки.
8. Начните с левого переднего ко‐
леса.
9. Поднесите программатор к бо‐ ковине шины рядом с вентилем.
Нажмите кнопку, чтобы активи‐
ровать датчик давления воз‐
духа в шинах. Короткий сигнал
звукового прибора подтвер‐
ждает, что идентификационный
код датчика "привязан" к соот‐
ветствующему колесу.
10. Перейдите к правому пере‐ днему колесу и повторите
действия, описанные в
пункте 9.
11. Перейдите к правому заднему колесу и повторите действия,
описанные в пункте 9.
12. Перейдя к левому заднему ко‐ лесу, выполните действия со‐
гласно пункту 9. Прозвучат два
звуковых сигнала, оповещая о
том, что привязка идентифика‐
ционного кода датчика к левойзадней шине выполнена и про‐
цедура привязки датчиков дав‐
ления воздуха завершена.
13. Выключите зажигание.
14. Накачайте все четыре колеса до рекомендованного давле‐
ния, указанного на маркировке
шины.
15. Убедитесь в том, что фактиче‐ ская нагрузка на шины соответ‐ствует выбранному давлению
3 134.
Глубина протектора
Регулярно проверяйте глубину
протектора.
Из соображений безопасности
шину нужно заменить при глубине
протектора 2-3 мм (4 мм для зим‐
ней шины).
В целях безопасности рекомен‐
дуется следить, чтобы различие
глубины протектора шин на одной оси не превышало 2 мм.
Установленной правилами мини‐
мальной глубине рисунка протек‐
тора (1,6 мм) соответствует по‐
явление индикаторов износа ( TWI).
Места индикаторов отмечены на
боковине покрышки.
Если износ передних колес больше
износa задних колес, необходимо
врямя от времени менять колеса
местами. Направление вращения
колес при этом не должно ме‐
няться.
Старение шин происходит даже в
том случае, если они не исполь‐
зуются. Мы рекомендуем заменять комлект покрышек каждые 6 лет.
