Керування автомобілем та експлуатація189● Систему стоп-старт вимкненовручну.
● Відкрито капот.
● Відстібнуто пасок безпеки водія та відчинено дверцята
водія.
● Температура двигуна занадто низька.
● Рівень заряду автомобільного акумулятора нижче
визначеного рівня.
● Недостатній вакуум у гальмівній системі.
● Автомобіль рухається принаймні зі швидкістю ходи.
● Система клімат-контролю вимагає запуску двигуна.
● Кондиціонер увімкнено вручну.
Якщо капот зачинено не повністю,
в інформаційному центрі водія
відобразиться попереджувальне
повідомлення.
Якщо до електричної розетки
підключений споживач, наприклад,
портативний програвач компакт-дисків, під час повторного запуску
двигуна може статися коротка
перерва у живленні.
Паркування9 Попередження
● Забороняється ставити
автомобіль на стоянку на
легкозаймистій поверхні.
Через високу температуру
системи виведення
вихлопних газів така
поверхня може зайнятися.
● Завжди застосовуйте стоянкове гальмо. Активуйте
ручне стоянкове гальмо, не натискаючи на кнопку
відпускання. Застосовуйте
максимально щільно на
спуску чи підйомі. Щоб
зменшити гальмівне зусилля,
одночасно натисніть педаль
гальм.
В автомобілях з електричним стоянковим гальмом слід
витягнути вимикач m
приблизно на одну секунду.
Коли електричне стоянкове
гальмо увімкнуте, світиться
контрольний індикатор m
3 124.
● Вимкніть двигун.
● Якщо автомобіль стоїть на рівній поверхні чи підйомі,
перш ніж вийняти ключ із
замка запалювання, ввімкніть першу передачу або
встановіть важіль селектора
в положення P. На підйомі
поверніть передні колеса від
бордюру.
Якщо автомобіль стоїть на
схилі, перш ніж вийняти ключ
із замка запалювання,
ввімкніть задню передачу
або встановіть важіль
селектора в положення P.
Поверніть передні колеса до бордюру.
● Зачиніть вікна.
● Витягніть ключ із замка запалювання. Поверніть

190Керування автомобілем та експлуатаціякермо до спрацьовування
блокування.
В автомобілях з
автоматичною трансмісією
ключ запалювання можна
витягнути лише тоді, коли
важіль селектора
знаходиться у положенні P.
● Замкніть автомобіль.
● Активуйте систему запобігання
викраденню автомобіля.
Примітка
У випадку спрацювання подушок
безпеки двигун автоматично
вимикається, якщо через певний
час автомобіль зупиняється.
Вихлоп двигуна9 Небезпека
Вихлопні гази містять отруйний
чадний газ, який є безбарвним
та не має запаху і може
призвести до смерті під час
вдихання.
Якщо вихлопні гази потраплять
в салон автомобіля, відчиніть
вікна. Для усунення
несправності зверніться до
майстерні.
Уникайте водіння з відчиненим
багажником, у протилежному
випадку вихлопні гази
потраплять у салон.
Сажовий фільтр
Система сажового фільтра вбирає
шкідливі частки сажі з вихлопних
газів. Система включає в себе
функцію самоочищення, яка
вмикається автоматично під час
руху без відображення жодних
повідомлень. Чищення фільтра
виконується шляхом спалюванням
часток сажі за високої
температури. Цей процес
відбувається автоматично в
зазначених умовах їзди та може
тривати до 25 хвилин. Зазвичай
для цього потрібно від семи до
дванадцяти хвилин. У цей час
функція Autostop не доступна, і
споживання пального може
зростати. Викид запахів і диму під
час цього процесу є нормальним
явищем.
За певних умов водіння,
наприклад, у разі долання короткої
відстані, система не може виконати
автоматичне очищення.

Керування автомобілем та експлуатація191Якщо система вимагає чищення
фільтра, але попередні умови їзди
не дозволяли виконати його
автоматично, засвітиться
контрольний індикатор %.
Одночасно із цим у центрі
інформації водія відображається
Diesel partic. filter is full continue
driving (Сажовий фільтр заповнено.
Продовжуйте рух) або код
попередження 55.
% світиться, коли сажовий фільтр
заповнений. Якомога швидше
розпочніть процес чищення.
% миготить, якщо рівень
заповнення сажового фільтра
досягнув максимального
показника. Щоб уникнути
пошкодження двигуна, негайно
розпочніть чищення.
Чищення Щоб активувати чищення,
продовжуйте рух, підтримуючи
оберти двигуна вище 2000 обертів
на хвилину. За потреби перейдіть
на понижену передачу. Після цього розпочинається чищення сажового
фільтра.Якщо індикатор g не згасає, це
свідчить про те, що виконати
чищення неможливо. Зверніться по допомогу на станцію технічного
обслуговування.Обережно
Якщо процес чищення
переривається, існує ризик
серйозного пошкодження
двигуна.
Найшвидше чищення відбувається при високих обертах двигуна та
навантаженні на нього.
Контрольний індикатор % гасне
відразу після виконання
самоочищення.
Каталізатор Каталізатор зменшує кількість
шкідливих речовин у вихлопних
газах.
Обережно
Якість пального, яка відрізняється від вказаної на
сторінках 3 241, 3 317 може
призвести до пошкодження
каталізатора чи електроніки.
Неспалений бензин
перегріватиме та пошкодить
каталізатор. Тому уникайте
надмірного використання
стартера та руху з порожнім
баком. Забороняється запуск
двигуна буксируванням.
У випадку перебою запалення, нерівномірної роботи двигуна,
зниження його продуктивності чи
інших незвичних проблем
зверніться до майстерні для
усунення причини несправності в
якомога стисліші терміни. В
аварійній ситуації на деякий час рух можна продовжити, підтримуючи
швидкість автомобіля та оберти
двигуна на низькому рівні.

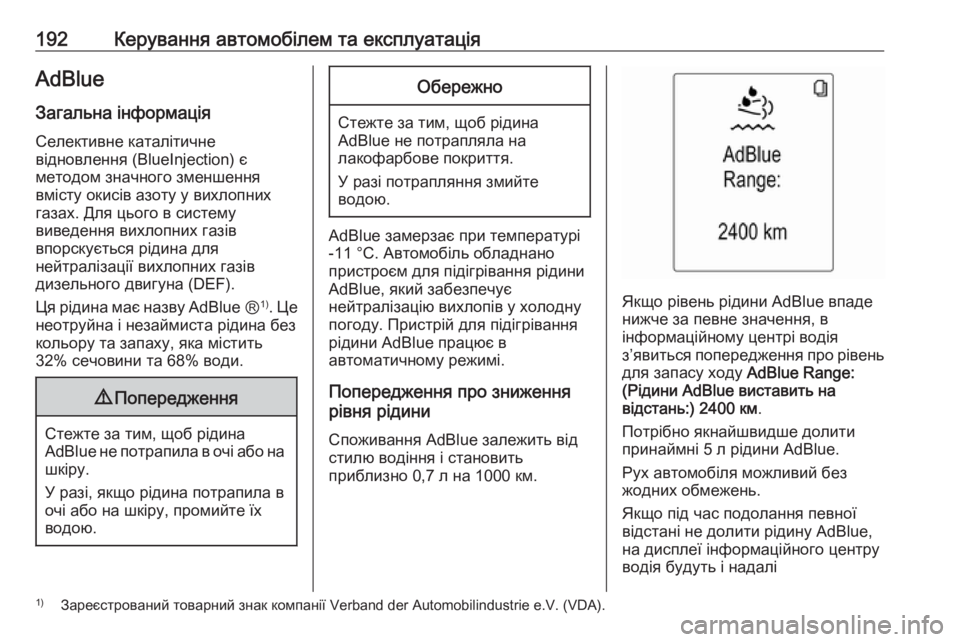

192Керування автомобілем та експлуатаціяAdBlueЗагальна інформація
Селективне каталітичне
відновлення (BlueInjection) є
методом значного зменшення
вмісту окисів азоту у вихлопних
газах. Для цього в систему
виведення вихлопних газів
впорскується рідина для
нейтралізації вихлопних газів
дизельного двигуна (DEF).
Ця рідина має назву AdBlue Ⓡ1)
. Це
неотруйна і незаймиста рідина без
кольору та запаху, яка містить
32% сечовини та 68% води.9 Попередження
Стежте за тим, щоб рідина
AdBlue не потрапила в очі або на шкіру.
У разі, якщо рідина потрапила в
очі або на шкіру, промийте їх
водою.
Обережно
Стежте за тим, щоб рідина
AdBlue не потрапляла на
лакофарбове покриття.
У разі потрапляння змийте
водою.
AdBlue замерзає при температурі
-11 °C. Автомобіль обладнано
пристроєм для підігрівання рідини
AdBlue, який забезпечує
нейтралізацію вихлопів у холодну
погоду. Пристрій для підігрівання рідини AdBlue працює в
автоматичному режимі.
Попередження про зниження
рівня рідини
Споживання AdBlue залежить від
стилю водіння і становить
приблизно 0,7 л на 1000 км.
Якщо рівень рідини AdBlue впаде
нижче за певне значення, в
інформаційному центрі водія
з’явиться попередження про рівень для запасу ходу AdBlue Range:
(Рідини AdBlue виставить на
відстань:) 2400 км .
Потрібно якнайшвидше долити
принаймні 5 л рідини AdBlue.
Рух автомобіля можливий без
жодних обмежень.
Якщо під час подолання певної
відстані не долити рідину AdBlue,
на дисплеї інформаційного центру водія будуть і надалі
1) Зареєстрований товарний знак компанії Verband der Automobilindustrie e.V. (VDA).

Керування автомобілем та експлуатація193відображатися попередження про
зниження рівня рідини AdBlue
залежно від її поточного рівня.
Потім відображатимуться вимоги
долити AdBlue, і насамкінець -
повідомлення про запобігання
повторному запуску двигуна. Ці
обмеження зумовлені вимогами
законодавства.

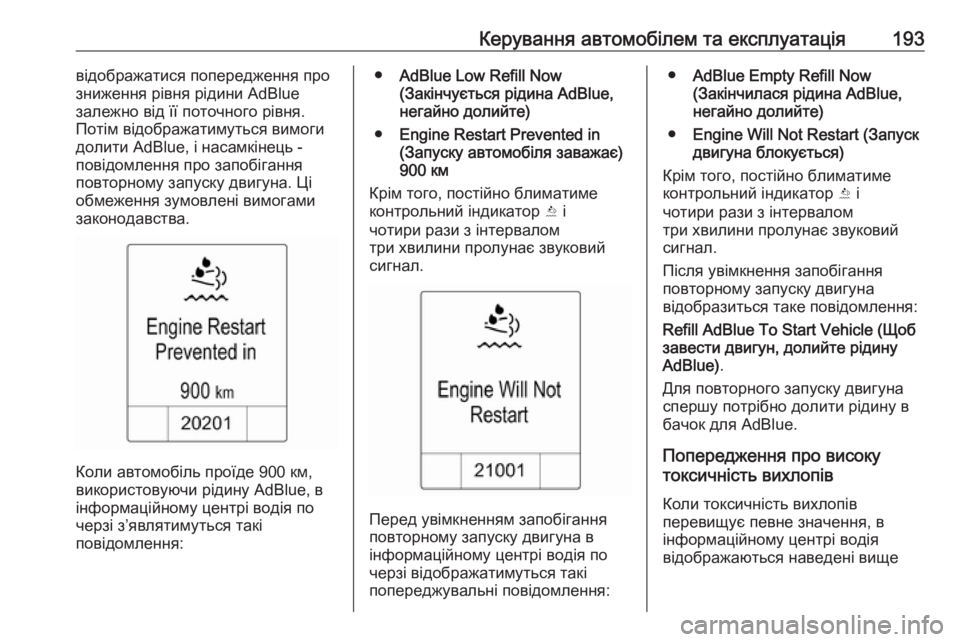

Коли автомобіль проїде 900 км,
використовуючи рідину AdBlue, в інформаційному центрі водія по
черзі з’являтимуться такі
повідомлення:
● AdBlue Low Refill Now
(Закінчується рідина AdBlue,
негайно долийте)
● Engine Restart Prevented in
(Запуску автомобіля заважає)
900 км
Крім того, постійно блиматиме
контрольний індикатор Y і
чотири рази з інтервалом
три хвилини пролунає звуковий
сигнал.
Перед увімкненням запобігання
повторному запуску двигуна в
інформаційному центрі водія по
черзі відображатимуться такі
попереджувальні повідомлення:
● AdBlue Empty Refill Now
(Закінчилася рідина AdBlue,
негайно долийте)
● Engine Will Not Restart (Запуск
двигуна блокується)
Крім того, постійно блиматиме
контрольний індикатор Y і
чотири рази з інтервалом
три хвилини пролунає звуковий
сигнал.
Після увімкнення запобігання
повторному запуску двигуна
відобразиться таке повідомлення:
Refill AdBlue To Start Vehicle (Щоб
завести двигун, долийте рідину
AdBlue) .
Для повторного запуску двигуна
спершу потрібно долити рідину в
бачок для AdBlue.
Попередження про високу
токсичність вихлопів
Коли токсичність вихлопів
перевищує певне значення, в
інформаційному центрі водія
відображаються наведені вище

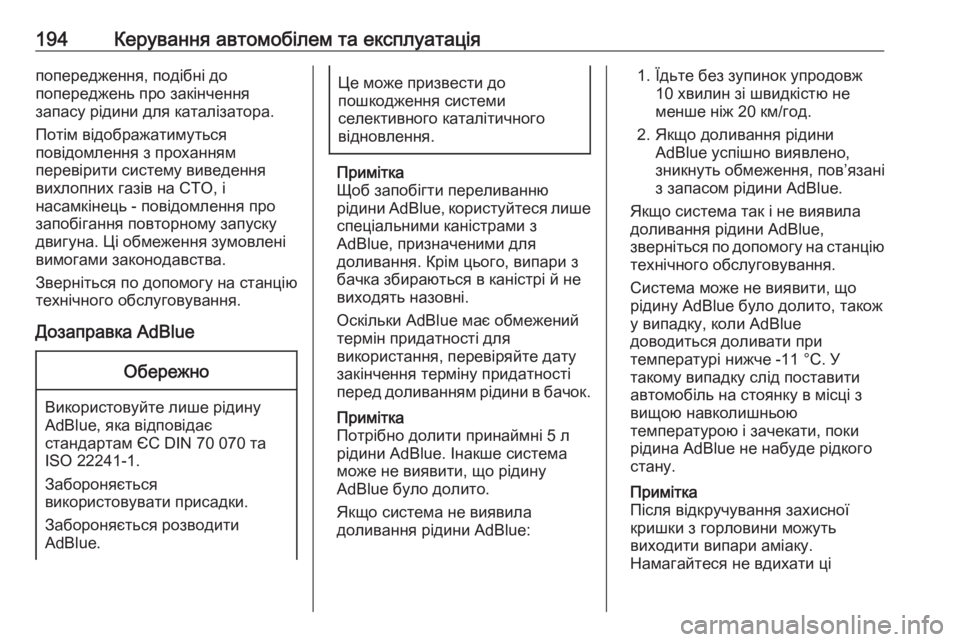

194Керування автомобілем та експлуатаціяпопередження, подібні до
попереджень про закінчення
запасу рідини для каталізатора.
Потім відображатимуться
повідомлення з проханням
перевірити систему виведення
вихлопних газів на СТО, і
насамкінець - повідомлення про
запобігання повторному запуску
двигуна. Ці обмеження зумовлені
вимогами законодавства.
Зверніться по допомогу на станцію
технічного обслуговування.
Дозаправка AdBlueОбережно
Використовуйте лише рідину
AdBlue, яка відповідає
стандартам ЄС DIN 70 070 та ISO 22241-1.
Забороняється
використовувати присадки.
Забороняється розводити
AdBlue.
Це може призвести до
пошкодження системи
селективного каталітичного
відновлення.
Примітка
Щоб запобігти переливанню
рідини AdBlue, користуйтеся лише
спеціальними каністрами з
AdBlue, призначеними для
доливання. Крім цього, випари з
бачка збираються в каністрі й не
виходять назовні.
Оскільки AdBlue має обмежений
термін придатності для
використання, перевіряйте дату
закінчення терміну придатності
перед доливанням рідини в бачок.
Примітка
Потрібно долити принаймні 5 л
рідини AdBlue. Інакше система може не виявити, що рідину
AdBlue було долито.
Якщо система не виявила
доливання рідини AdBlue:
1. Їдьте без зупинок упродовж 10 хвилин зі швидкістю не
менше ніж 20 км/год.
2. Якщо доливання рідини AdBlue успішно виявлено,
зникнуть обмеження, пов’язані
з запасом рідини AdBlue.
Якщо система так і не виявила
доливання рідини AdBlue,
зверніться по допомогу на станцію
технічного обслуговування.
Система може не виявити, що
рідину AdBlue було долито, також
у випадку, коли AdBlue
доводиться доливати при
температурі нижче -11 °C. У
такому випадку слід поставити
автомобіль на стоянку в місці з
вищою навколишньою
температурою і зачекати, поки
рідина AdBlue не набуде рідкого
стану.
Примітка
Після відкручування захисної
кришки з горловини можуть
виходити випари аміаку.
Намагайтеся не вдихати ці

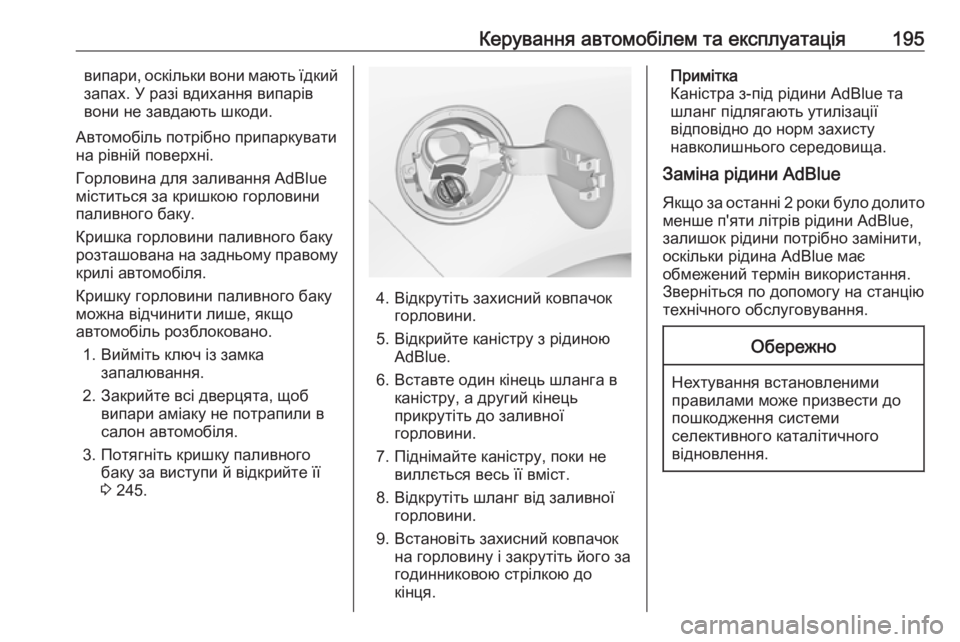

Керування автомобілем та експлуатація195випари, оскільки вони мають їдкий
запах. У разі вдихання випарів
вони не завдають шкоди.
Автомобіль потрібно припаркувати
на рівній поверхні.
Горловина для заливання AdBlue міститься за кришкою горловини
паливного баку.
Кришка горловини паливного баку
розташована на задньому правому
крилі автомобіля.
Кришку горловини паливного баку
можна відчинити лише, якщо
автомобіль розблоковано.
1. Вийміть ключ із замка запалювання.
2. Закрийте всі дверцята, щоб випари аміаку не потрапили в
салон автомобіля.
3. Потягніть кришку паливного баку за виступи й відкрийте її
3 245.
4. Відкрутіть захисний ковпачок
горловини.
5. Відкрийте каністру з рідиною AdBlue.
6. Вставте один кінець шланга в каністру, а другий кінець
прикрутіть до заливної
горловини.
7. Піднімайте каністру, поки не виллється весь її вміст.
8. Відкрутіть шланг від заливної горловини.
9. Встановіть захисний ковпачок на горловину і закрутіть його за
годинниковою стрілкою до
кінця.
Примітка
Каністра з-під рідини AdBlue та
шланг підлягають утилізації
відповідно до норм захисту
навколишнього середовища.
Заміна рідини AdBlue
Якщо за останні 2 роки було долито
менше п'яти літрів рідини AdBlue,
залишок рідини потрібно замінити,
оскільки рідина AdBlue має
обмежений термін використання.
Зверніться по допомогу на станцію
технічного обслуговування.Обережно
Нехтування встановленими
правилами може призвести до
пошкодження системи
селективного каталітичного
відновлення.

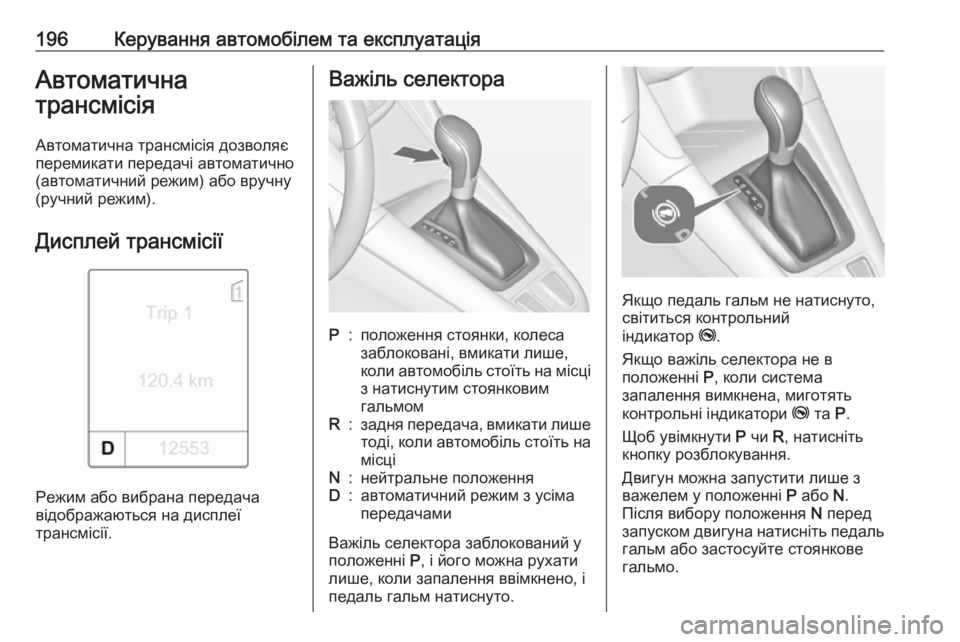

196Керування автомобілем та експлуатаціяАвтоматична
трансмісія
Автоматична трансмісія дозволяє
перемикати передачі автоматично
(автоматичний режим) або вручну
(ручний режим).
Дисплей трансмісії
Режим або вибрана передача
відображаються на дисплеї
трансмісії.
Важіль селектораP:положення стоянки, колеса
заблоковані, вмикати лише,
коли автомобіль стоїть на місці
з натиснутим стоянковим
гальмомR:задня передача, вмикати лише тоді, коли автомобіль стоїть намісціN:нейтральне положенняD:автоматичний режим з усіма
передачами
Важіль селектора заблокований у положенні P, і його можна рухати
лише, коли запалення ввімкнено, і
педаль гальм натиснуто.
Якщо педаль гальм не натиснуто,
світиться контрольний
індикатор j.
Якщо важіль селектора не в
положенні P, коли система
запалення вимкнена, миготять
контрольні індикатори j та P.
Щоб увімкнути P чи R, натисніть
кнопку розблокування.
Двигун можна запустити лише з
важелем у положенні P або N.
Після вибору положення N перед
запуском двигуна натисніть педаль
гальм або застосуйте стоянкове гальмо.

Керування автомобілем та експлуатація197Не прискорюйтеся під час
вмикання передачі. Забороняється
натискати педаль акселератора та
гальм одночасно.
Коли передача ввімкнена,
автомобіль починає повільно
рухатися після відпускання гальм.
Гальмування двигуном Щоб скористатися гальмівним
ефектом двигуна, виберіть нижчу
передачу в потрібний момент під
час спуску (див. ручний режим).
Розгойдування автомобіля
Розгойдування дозволяється лише
тоді, коли автомобіль застряг у
піску, багні чи снігу. Поставте
важіль селектора між D і R кілька
разів. Не давайте повний газ
двигуну та уникайте стрімкого
прискорення.
Паркування
Застосуйте стоянкове гальмо та
ввімкніть P.Ключ запалення можна вийняти
лише, коли важіль селектора
знаходиться в положенні P.

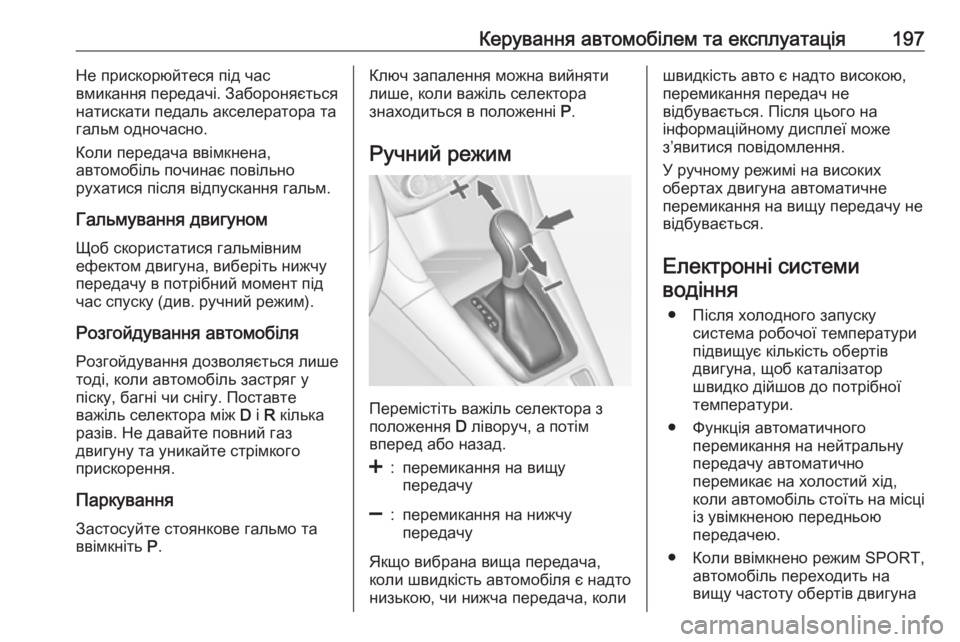

Ручний режим
Перемістіть важіль селектора з
положення D ліворуч, а потім
вперед або назад.
<:перемикання на вищу
передачу]:перемикання на нижчу
передачу
Якщо вибрана вища передача, коли швидкість автомобіля є надто
низькою, чи нижча передача, коли
швидкість авто є надто високою,
перемикання передач не
відбувається. Після цього на
інформаційному дисплеї може
з’явитися повідомлення.
У ручному режимі на високих
обертах двигуна автоматичне
перемикання на вищу передачу не
відбувається.
Електронні системиводіння
● Після холодного запуску система робочої температури
підвищує кількість обертів
двигуна, щоб каталізатор
швидко дійшов до потрібної
температури.
● Функція автоматичного перемикання на нейтральну
передачу автоматично
перемикає на холостий хід,
коли автомобіль стоїть на місці
із увімкненою передньою
передачею.
● Коли ввімкнено режим SPORT, автомобіль переходить на
вищу частоту обертів двигуна

198Керування автомобілем та експлуатація(якщо не ввімкнено круїз-
контроль). Режим SPORT
3 205.
● Спеціальні програми автоматично адаптують точки
перемикання передач під час
руху схилом вгору чи вниз.
● Під час початку руху на засніжених чи вкритих кригою
дорогах або ж на слизьких
поверхнях електронний
модуль керування КПП
автоматично обирає вищу
передачу.
Перехід на нижчу передачу
Якщо педаль акселератора в
автоматичному режимі натиснуто повністю, трансмісія
перемикається на нижчу передачу, залежно від обертів двигуна.
Помилка У випадку несправності
загорається g. Окрім цього в
центрі інформації водія
відображається номерпопередження або повідомлення з
попередженням. Повідомлення
автомобіля 3 137.
Трансмісія більше не
перемикається автоматично.
Тривала подорож є можливою з
ручним перемиканням передач.
Доступна лише найвища передача.
Залежно від несправності,
2-га передача може також бути
доступною в ручному режимі.
Перемикайте передачу, лише коли
автомобіль стоїть на місці.
Для усунення несправності
зверніться до майстерні.
Переривання подачі живлення
У випадку переривання подачі
живлення важіль селектора не
можна перемістити з положення P.
Ключ запалення неможливо
вийняти із замка.
Якщо автомобільний акумулятор
розряджений, запустіть двигун за
допомогою товстих дротів 3 300.Якщо причиною несправності не є
низький заряд автомобільного
акумулятора, відпустіть важіль селектора.

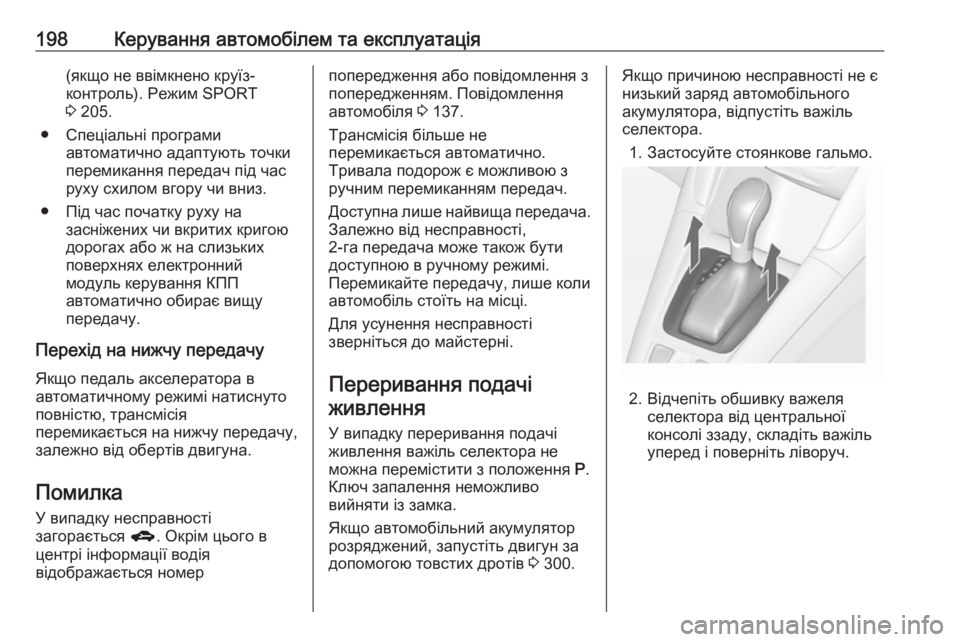

1. Застосуйте стоянкове гальмо.
2. Відчепіть обшивку важеля селектора від центральноїконсолі ззаду, складіть важіль
уперед і поверніть ліворуч.
