OPEL ZAFIRA C 2016.5 Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем259Загальна інформація
Аксесуари та модифікації автомобілів
Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Не вносьте жодних змін до
електричної системи, наприклад, змін в електронні системи
керування (налаштування чіпа).Обережно
При транспортуванні
транспортного засобу потягом чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль і натріть його воском.
● Перевірте віск у моторному відсіку та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Повністю заповніть паливний бак.
● Замініть масло в двигуні.
● Висушіть резервуар для миючої рідини.
● Перевірте рівень антифризу та
захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи заднюпередачу чи встановіть
селектор у положення P.
Попередьте відкат автомобіля.
● Не застосовуйте стоянкове гальмо.
● Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
● Відключіть клему з негативного
виходу батареї автомобіля.Майте на увазі, всі системи
перестануть працювати,
наприклад, система
запобігання викраденню
автомобіля.
Повернення до експлуатації
Якщо автомобіль потрібно
повернути до експлуатації:
● Підключіть клему до негативного виходу батареї
автомобіля. Активуйте систему
електропідйомників вікон.
● Перевірте тиск у шинах.
● Заповніть резервуар омиваючою рідиною.
● Перевірте рівень масла в двигуні.

260Догляд за автомобілем● Перевірте рівеньохолоджуючої рідини.
● За потреби встановіть номерний знак.
Отримання автомобіля після відпрацюванняресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте виконання цієї роботи лише авторизованим
центрам переробки.
Вторинна переробка автомобілів,
які працюють на скрапленому газі,
має виконуватися в авторизованих
сервісних центрах.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.
9 Небезпека
Система запалення та ксенонові
фари використовують
надзвичайно високу напругу. Не торкайтеся їх.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.

Догляд за автомобілем261
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте
капот.
Капот утримується у відкритому
положенні підйомним механізмом
автоматично.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Зачинення
Перш ніж закрити капот, натисніть опору в тримачі.
Опустіть капот, а потім відпустіть
його на невеликій висоті (20-25 см ),
щоб дати йому повністю
зачинитися. Перевірте, щоб капот
зачинився.Обережно
Зачиняючи капот, не натискайте на нього, щоб не утворилася
вм’ятина.
Моторні мастила
Радимо регулярно перевіряти
рівень мастила у двигуні вручну,
щоб запобігти пошкодженню
двигуна. Переконайтеся, що
використовуване мастило
відповідає вказаним
специфікаціям. Рекомендовані
рідини та мастила 3 309.
Максимальна витрата моторного
мастила становить 0,6 літра на
1000 км.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути
вимкненим щонайменше протягом п’яти хвилин.
Витягніть щуп, витріть його насухо, вставте до упору, витягніть і
перевірте рівень мастила в двигуні.
Вставте щуп до упору та зробіть
півоберт.
Залежно від варіанта двигуна
використовуються різні щупи.

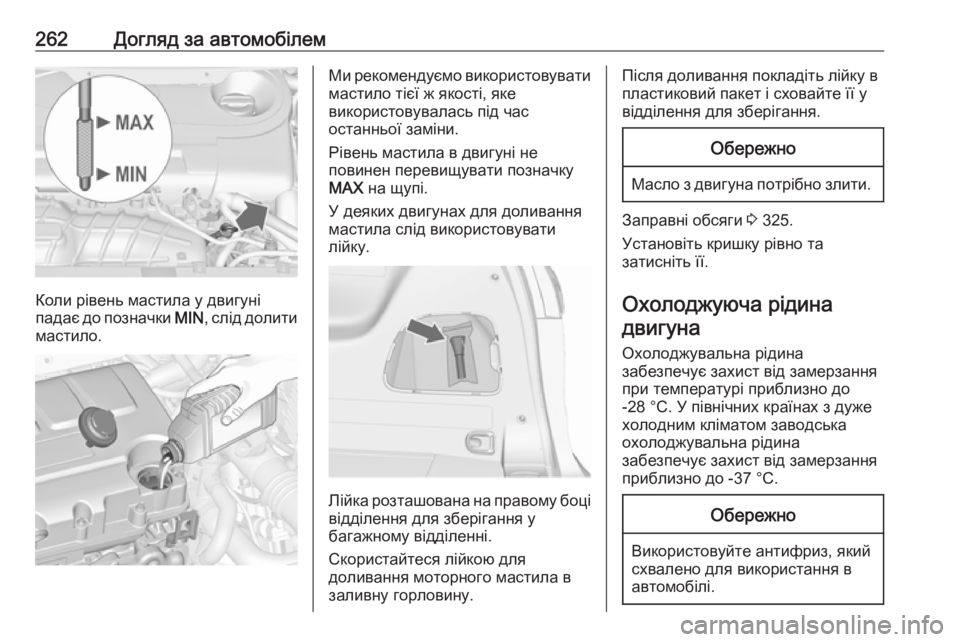

262Догляд за автомобілем
Коли рівень мастила у двигуні
падає до позначки MIN, слід долити
мастило.
Ми рекомендуємо використовувати мастило тієї ж якості, яке
використовувалась під час
останньої заміни.
Рівень мастила в двигуні не
повинен перевищувати позначку
MAX на щупі.
У деяких двигунах для доливання
мастила слід використовувати
лійку.
Лійка розташована на правому боці відділення для зберігання у
багажному відділенні.
Скористайтеся лійкою для
доливання моторного мастила в
заливну горловину.
Після доливання покладіть лійку в
пластиковий пакет і сховайте її у
відділення для зберігання.Обережно
Масло з двигуна потрібно злити.
Заправні обсяги 3 325.
Установіть кришку рівно та
затисніть її.
Охолоджуюча рідина
двигуна
Охолоджувальна рідина
забезпечує захист від замерзання
при температурі приблизно до
-28 °C. У північних країнах з дуже
холодним кліматом заводська
охолоджувальна рідина
забезпечує захист від замерзання
приблизно до -37 °C.
Обережно
Використовуйте антифриз, який
схвалено для використання в автомобілі.

Догляд за автомобілем263Рівень охолоджувальної рідиниОбережно
Надто низький рівень
охолоджуючої рідини може
спричинити пошкодження
двигуна.
Якщо система холодна, рівень
охолоджувальної рідини повинен
бути вище лінії наповнення. За
низького рівня долийте рідину.
9 Попередження
Залиште двигун для
охолодження перед
відкриванням кришки.
Обережно відкрийте кришку,
поступово знижуючи тиск.
Для доливання використовуйте
суміш 1:1 готового концентрату
охолоджувальної рідини та чистої
водопровідної води. У разі
відсутності концентрату
охолоджувальної рідини,
використовуйте чисту
водопровідну воду. Щільно
закрийте кришку.
Двигун B16DTH: Після запуску
двигуна встановіть приблизно на
п'ять хвилин найвищу температуру
обігріву і принаймні перший рівень
швидкості вентилятора. Це
потрібно для видалення повітря з
охолоджувальної системи.
Проводити перевірку концентрації
охолоджувальної рідини та усувати причини її витрати слід лише в
майстерні.
Робоча рідина
гідропідсилювача кермаОбережно
Навіть дуже незначна кількість
бруду може призвести до
пошкодження системи
кермового керування і
призвести до перебоїв в роботі.
Уникайте контакту бруду з
вологою стороною кришки баку/
щупу або його попаданню в бак.
Рівень робочої рідини
гідропідсилювача керма зазвичай
не потрібно перевіряти. Якщо під

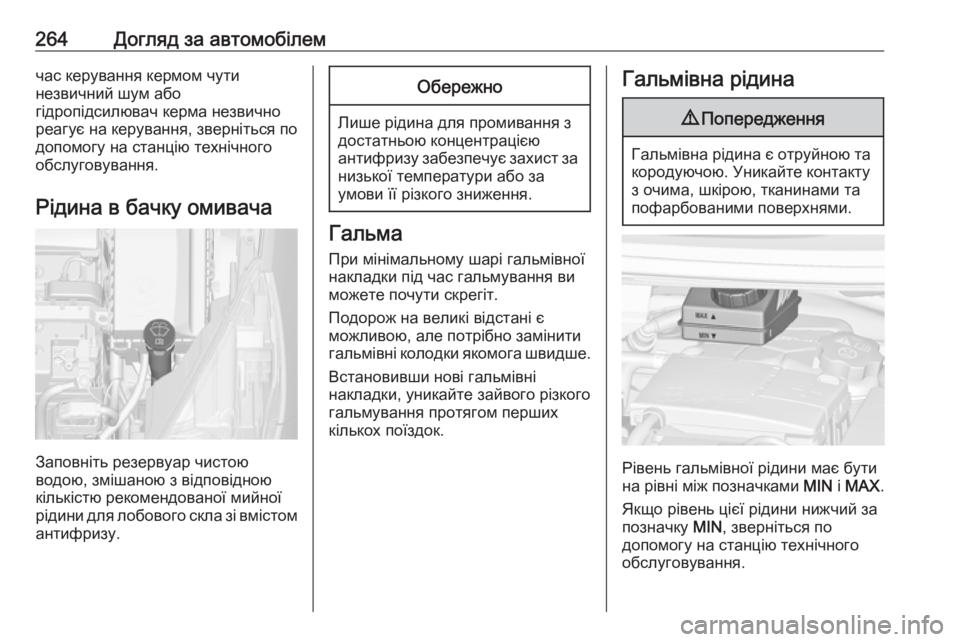

264Догляд за автомобілемчас керування кермом чути
незвичний шум або
гідропідсилювач керма незвично
реагує на керування, зверніться по
допомогу на станцію технічного обслуговування.
Рідина в бачку омивача
Заповніть резервуар чистою
водою, змішаною з відповідною
кількістю рекомендованої мийної рідини для лобового скла зі вмістом
антифризу.
Обережно
Лише рідина для промивання з
достатньою концентрацією
антифризу забезпечує захист за
низької температури або за
умови її різкого зниження.
Гальма
При мінімальному шарі гальмівної
накладки під час гальмування ви
можете почути скрегіт.
Подорож на великі відстані є
можливою, але потрібно замінити
гальмівні колодки якомога швидше.
Встановивши нові гальмівні
накладки, уникайте зайвого різкого
гальмування протягом перших
кількох поїздок.
Гальмівна рідина9 Попередження
Гальмівна рідина є отруйною та
кородуючою. Уникайте контакту з очима, шкірою, тканинами та
пофарбованими поверхнями.
Рівень гальмівної рідини має бути
на рівні між позначками MIN і MAX .
Якщо рівень цієї рідини нижчий за
позначку MIN, зверніться по
допомогу на станцію технічного
обслуговування.

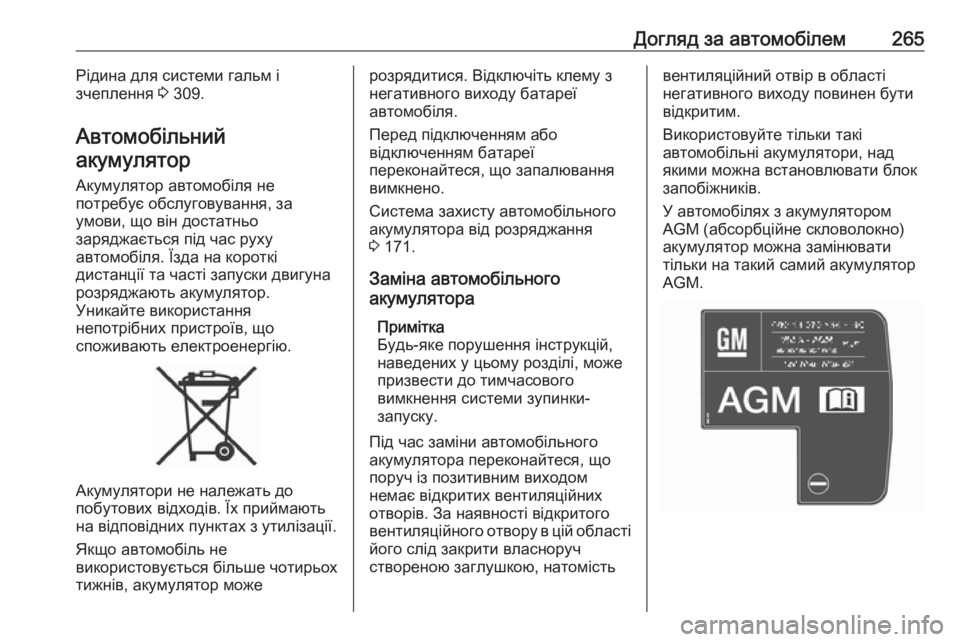

Догляд за автомобілем265Рідина для системи гальм і
зчеплення 3 309.
Автомобільний акумулятор
Акумулятор автомобіля не
потребує обслуговування, за
умови, що він достатньо
заряджається під час руху
автомобіля. Їзда на короткі
дистанції та часті запуски двигуна
розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Акумулятори не належать до
побутових відходів. Їх приймають
на відповідних пунктах з утилізації.
Якщо автомобіль не
використовується більше чотирьох тижнів, акумулятор може
розрядитися. Відключіть клему з
негативного виходу батареї
автомобіля.
Перед підключенням або
відключенням батареї
переконайтеся, що запалювання
вимкнено.
Система захисту автомобільного
акумулятора від розряджання
3 171.
Заміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій,
наведених у цьому розділі, може
призвести до тимчасового
вимкнення системи зупинки-
запуску.
Під час заміни автомобільного
акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомістьвентиляційний отвір в області
негативного виходу повинен бути відкритим.
Використовуйте тільки такі
автомобільні акумулятори, над якими можна встановлювати блок
запобіжників.
У автомобілях з акумулятором AGM (абсорбційне скловолокно)
акумулятор можна замінювати
тільки на такий самий акумулятор
AGM.

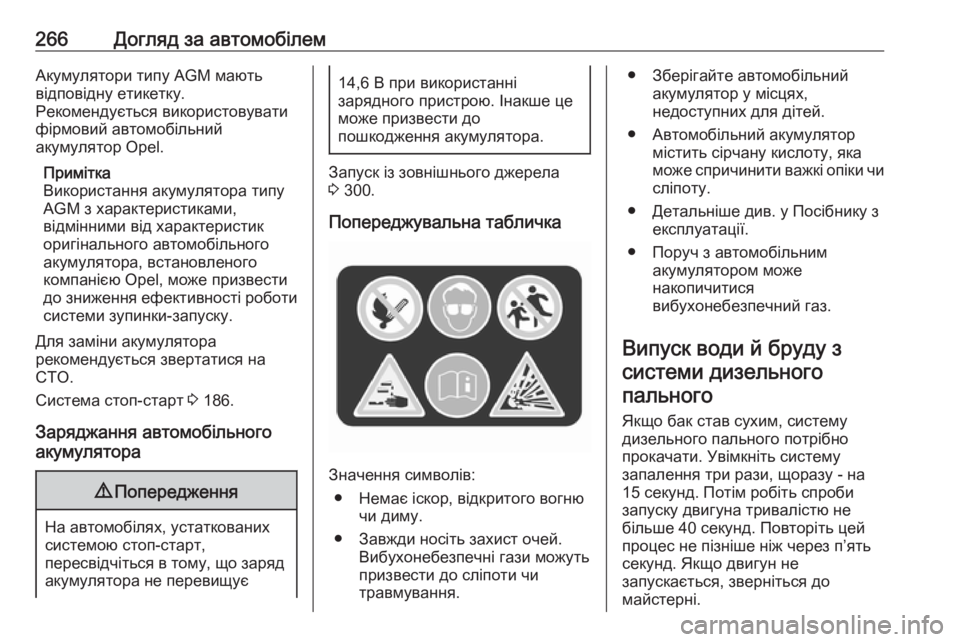

266Догляд за автомобілемАкумулятори типу AGM мають
відповідну етикетку.
Рекомендується використовувати
фірмовий автомобільний
акумулятор Opel.
Примітка
Використання акумулятора типу
AGM з характеристиками,
відмінними від характеристик
оригінального автомобільного
акумулятора, встановленого
компанією Opel, може призвести
до зниження ефективності роботи
системи зупинки-запуску.
Для заміни акумулятора
рекомендується звертатися на
СТО.
Система стоп-старт 3 186.
Заряджання автомобільного
акумулятора9 Попередження
На автомобілях, устаткованих
системою стоп-старт,
пересвідчіться в тому, що заряд акумулятора не перевищує
14,6 В при використанні
зарядного пристрою. Інакше це
може призвести до
пошкодження акумулятора.
Запуск із зовнішнього джерела
3 300.
Попереджувальна табличка
Значення символів: ● Немає іскор, відкритого вогню чи диму.
● Завжди носіть захист очей. Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи
сліпоту.
● Детальніше див. у Посібнику з експлуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з системи дизельногопального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази, щоразу - на
15 секунд. Потім робіть спроби
запуску двигуна тривалістю не
більше 40 секунд. Повторіть цей
процес не пізніше ніж через п’ять
секунд. Якщо двигун не
запускається, зверніться до
майстерні.

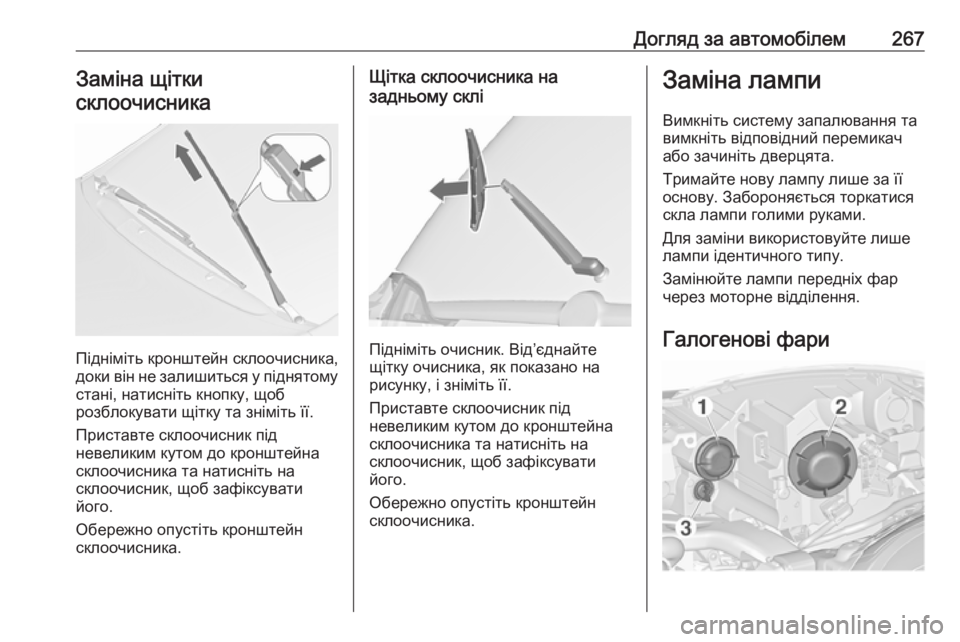

Догляд за автомобілем267Заміна щіткисклоочисника
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Щітка склоочисника на
задньому склі
Підніміть очисник. Від’єднайте
щітку очисника, як показано на рисунку, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Заміна лампи
Вимкніть систему запалювання та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Галогенові фари

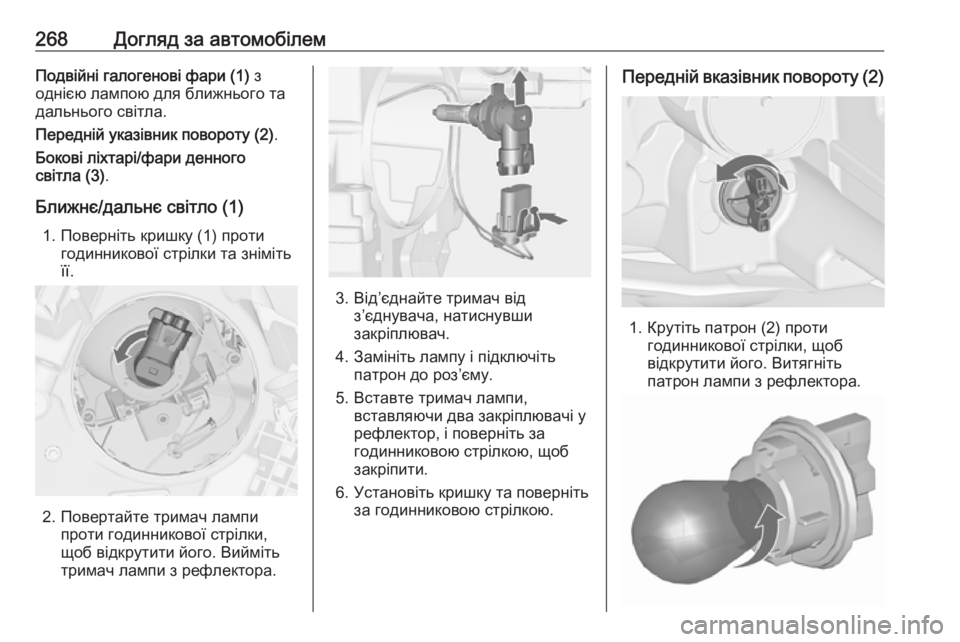

268Догляд за автомобілемПодвійні галогенові фари (1) з
однією лампою для ближнього та
дальнього світла.
Передній указівник повороту (2) .
Бокові ліхтарі/фари денного
світла (3) .
Ближнє/дальнє світло (1) 1. Поверніть кришку (1) проти годинникової стрілки та знімітьїї.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від’єднайте тримач від з’єднувача, натиснувшизакріплювач.
4. Замініть лампу і підключіть патрон до роз’єму.
5. Вставте тримач лампи, вставляючи два закріплювачі у
рефлектор, і поверніть за
годинниковою стрілкою, щоб
закріпити.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник повороту (2)
1. Крутіть патрон (2) протигодинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.
