Automašīnas kopšana259

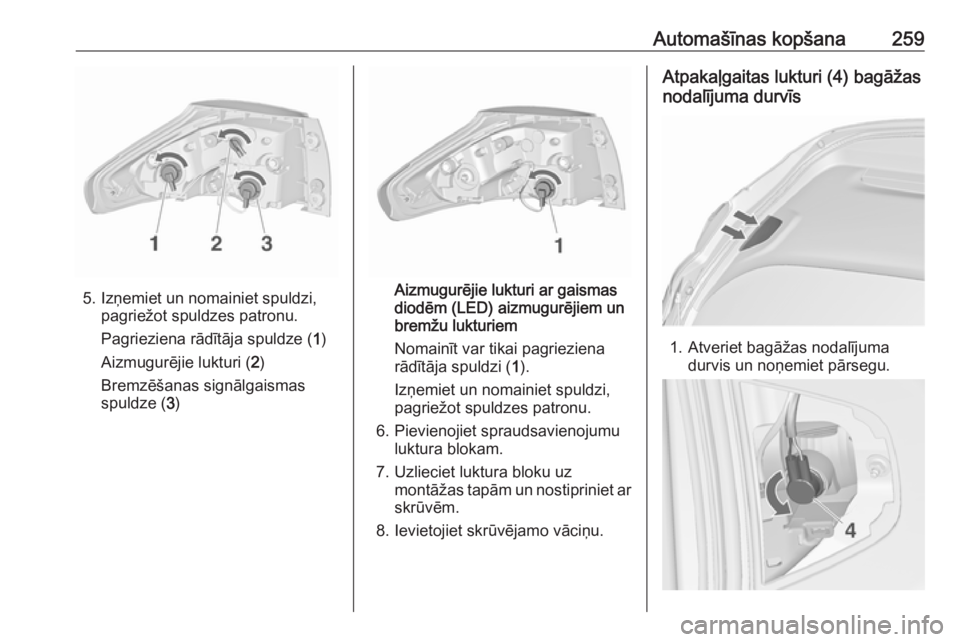

5. Izņemiet un nomainiet spuldzi,pagriežot spuldzes patronu.
Pagrieziena rādītāja spuldze ( 1)
Aizmugurējie lukturi ( 2)
Bremzēšanas signālgaismas
spuldze ( 3)Aizmugurējie lukturi ar gaismas
diodēm (LED) aizmugurējiem un bremžu lukturiem
Nomainīt var tikai pagrieziena
rādītāja spuldzi ( 1).
Izņemiet un nomainiet spuldzi,
pagriežot spuldzes patronu.
6. Pievienojiet spraudsavienojumu luktura blokam.
7. Uzlieciet luktura bloku uz montāžas tapām un nostipriniet ar
skrūvēm.
8. Ievietojiet skrūvējamo vāciņu.
Atpakaļgaitas lukturi (4) bagāžas
nodalījuma durvīs
1. Atveriet bagāžas nodalījuma durvis un noņemiet pārsegu.

260Automašīnas kopšana2. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un izņemiet to no reflektora.
3. Izņemiet spuldzi no patronas, pavelkot to.
4. Nomainiet spuldzi un ievietojiet patronā jauno spuldzi.
5. Ievietojiet spuldzes patronu atpakaļ reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā.
6. Uzstādiet pārsegu.
Aizmugurējais miglas lukturis Spuldzēm var piekļūt no automašīnas
apakšpuses.
1. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no
reflektora.
2. Izskrūvējiet spuldzi no patronas, griežot to pretēji pulksteņrādītāju
kustības virzienam.
3. Nomainiet spuldzi un ieskrūvējiet jauno spuldzi patronā, griežot to
pulksteņrādītāju kustības virzienā.
4. Ievietojiet spuldzes patronu reflektorā, pagrieziet to
pulksteņrādītāju kustības virzienā
un nofiksējiet.
Spuldžu pārbaude
Ieslēdziet aizdedzi un pārbaudiet visu lukturu darbību.

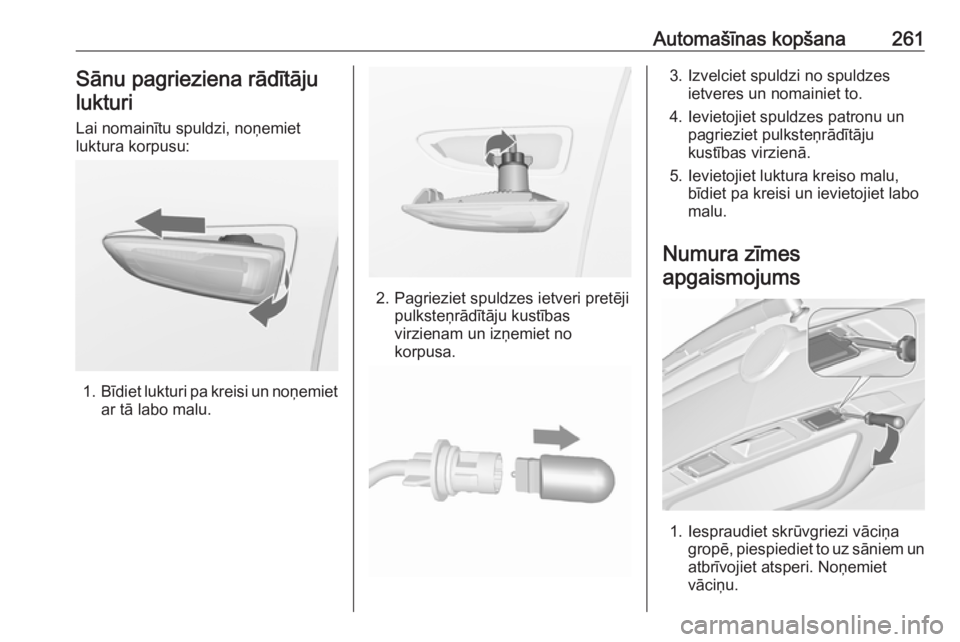

Automašīnas kopšana261Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.
3. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi. Noņemiet
vāciņu.

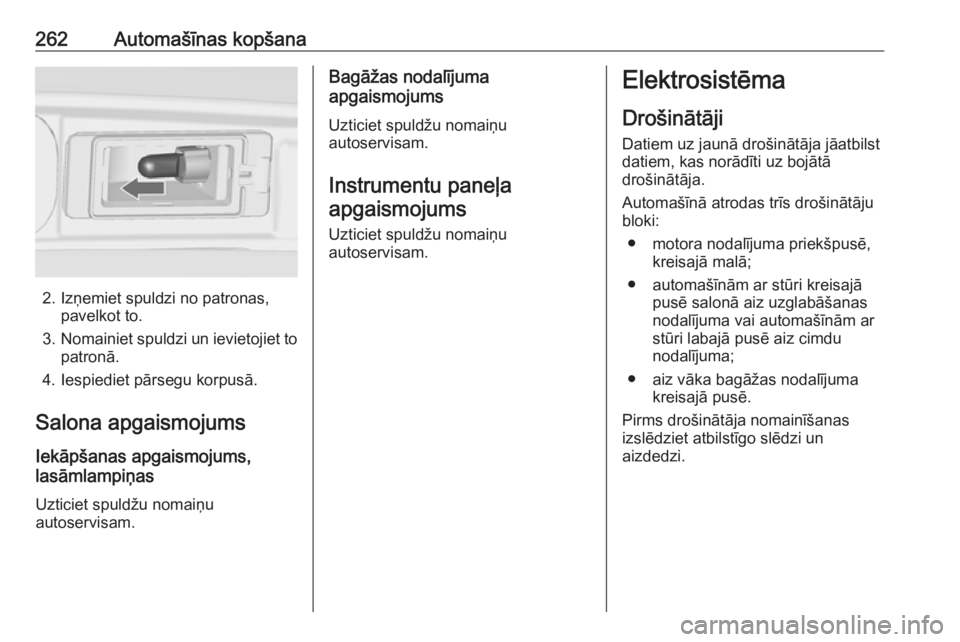

262Automašīnas kopšana
2. Izņemiet spuldzi no patronas,pavelkot to.
3. Nomainiet spuldzi un ievietojiet to
patronā.
4. Iespiediet pārsegu korpusā.
Salona apgaismojums
Iekāpšanas apgaismojums,
lasāmlampiņas
Uzticiet spuldžu nomaiņu
autoservisam.
Bagāžas nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
● motora nodalījuma priekšpusē, kreisajā malā;
● automašīnām ar stūri kreisajā pusē salonā aiz uzglabāšanas
nodalījuma vai automašīnām ar
stūri labajā pusē aiz cimdu
nodalījuma;
● aiz vāka bagāžas nodalījuma kreisajā pusē.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.

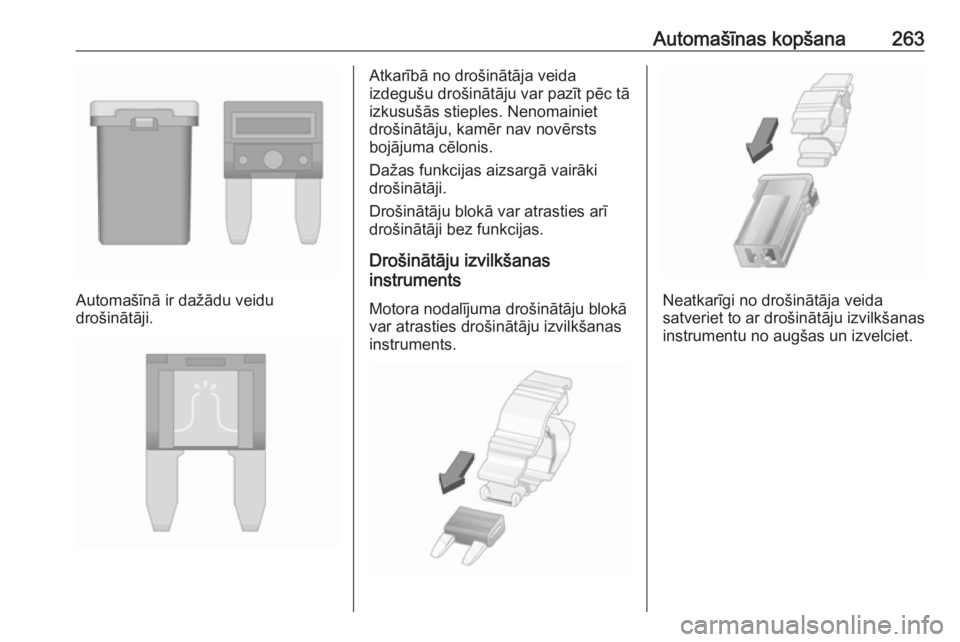

Automašīnas kopšana263
Automašīnā ir dažādu veidu
drošinātāji.
Atkarībā no drošinātāja veida
izdegušu drošinātāju var pazīt pēc tā
izkusušās stieples. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.
Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.

264Automašīnas kopšanaDzinēja nodalījumadrošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atbloķējiet vāciņu un lokiet augšup
līdz atdurei. Noņemiet vāciņu, velkot
vertikāli uz augšu.
Nr.Elektriskā ķēde1Motora vadības modulis2Skābekļa sensors (lambda
zonde)3Degvielas iesmidzināšana/
aizdedzes sistēma4Degvielas iesmidzināšana/
aizdedzes sistēma5–6Ārējo spoguļu apsilde/pretaiz‐
dzīšanas signalizācijas sistēma7Ventilatoru vadība/dzinēja
vadības modulis/pārnesum‐
kārbas vadības modulis8Lambda sensors/dzinēja dzesē‐
šana9Aizmugurējā loga sensors10Akumulatoru baterijas sensors11Bagāžas nodalījuma durvju
atvēršana12Adaptīvais priekšējais apgai‐
smojums/apgaismojuma auto‐
mātiskā vadība13ABS14Aizmugurējā stikla tīrītājs

Automašīnas kopšana265Nr.Elektriskā ķēde15Motora vadības modulis16Starteris17Pārnesumkārbas vadības
modulis18Aizmugurējā stikla apsilde19Priekšējie elektriskie logi20Aizmugurējie elektriskie logi21Aizmugurējais elektrocentrs22Kreisās puses tālā gaisma (halo‐
gēnu)23Priekšējo lukturu mazgāšanas
sistēma24Labās puses tuvā gaisma
(ksenona)25Kreisās puses tuvā gaisma
(ksenona)26Priekšējie miglas lukturi27Dīzeļdegvielas sildītājs28Iedarbināšanas-izslēgšanas
sistēma29Elektriski vadāmā stāvbremze30ABS31Adaptīvā kruīza kontroleNr.Elektriskā ķēde32Drošības gaisa spilvens33Adaptīvais priekšējais apgai‐
smojums/apgaismojuma auto‐
mātiskā vadība34Izplūdes gāzu recirkulācija35Ārējais spogulis/lietus sensors36Klimata kontrole37Elektromagnētiskais tvertnes
ventilācijas vārsts38Vakuumsūknis39Centrālais vadības modulis40Vējstikla mazgāšanas sistēma/
aizmugurējā stikla mazgāšanas
sistēma41Labās puses tālā gaisma (halo‐
gēnu)42Radiatora ventilators43Vējstikla tīrītāji44Vējstikla tīrītāji45Radiatora ventilators46–47Signāltaure48Radiatora ventilatorsNr.Elektriskā ķēde49Degvielas sūknis50Priekšējo lukturu līmeņošana/
adaptīvais priekšējais apgai‐
smojums51Gaisa padeves aizvars52Papildu sildītājs/dīzeļdzinējs53Pārnesumkārbas vadības
modulis/dzinēja vadības modulis54Vakuumsūknis/instrumentu
paneļa bloks/apsildes sistēmas
ventilācija/gaisa kondicionē‐
šanas sistēma
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.

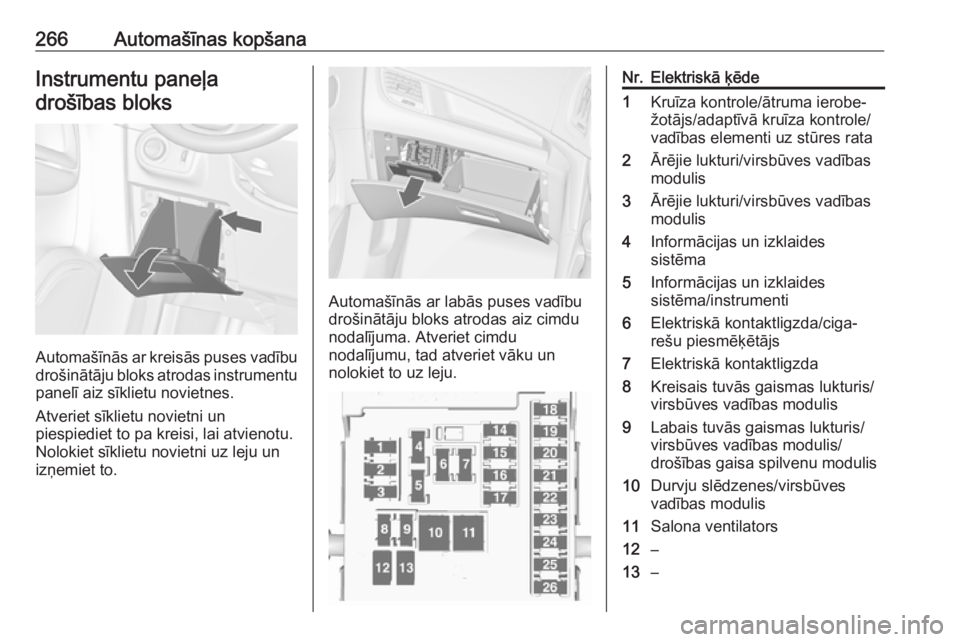

266Automašīnas kopšanaInstrumentu paneļadrošības bloks
Automašīnās ar kreisās puses vadību
drošinātāju bloks atrodas instrumentu
panelī aiz sīklietu novietnes.
Atveriet sīklietu novietni un
piespiediet to pa kreisi, lai atvienotu.
Nolokiet sīklietu novietni uz leju un
izņemiet to.
Automašīnās ar labās puses vadību
drošinātāju bloks atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu, tad atveriet vāku un
nolokiet to uz leju.
Nr.Elektriskā ķēde1Kruīza kontrole/ātruma ierobe‐
žotājs/adaptīvā kruīza kontrole/
vadības elementi uz stūres rata2Ārējie lukturi/virsbūves vadības
modulis3Ārējie lukturi/virsbūves vadības
modulis4Informācijas un izklaides
sistēma5Informācijas un izklaides
sistēma/instrumenti6Elektriskā kontaktligzda/ciga‐
rešu piesmēķētājs7Elektriskā kontaktligzda8Kreisais tuvās gaismas lukturis/
virsbūves vadības modulis9Labais tuvās gaismas lukturis/
virsbūves vadības modulis/
drošības gaisa spilvenu modulis10Durvju slēdzenes/virsbūves
vadības modulis11Salona ventilators12–13–

Automašīnas kopšana267Nr.Elektriskā ķēde14Diagnostikas iekārtu pieslēg‐
vieta15Drošības gaisa spilvens16Elektriskā kontaktligzda17Gaisa kondicionēšanas sistēma18Loģistika19Virsbūves elektronisko sistēmu
vadības modulis20Virsbūves elektronisko sistēmu
vadības modulis21Instrumentu paneļa bloks/
pretaizdzīšanas signalizācijas
sistēma22Aizdedzes sensors23Virsbūves elektronisko sistēmu
vadības modulis24Virsbūves elektronisko sistēmu
vadības modulis25–26–Bagāžas nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas aiz vāka
bagāžas nodalījuma kreisajā pusē.
Noņemiet vāku.
Ja ir pieejams riepu remonta
komplekts, izņemiet visu tā kārbu.

268Automašīnas kopšanaAr drošinātājiem saistītās ierīcesNr.Elektriskā ķēde1–2Piekabes kontaktligzda3Atvieglotas parkošanās sistēma4Selektīvās katalītiskās reduk‐
cijas sistēma5–6–7Sēdekļu elektriskā regulēšana8–9Selektīvās katalītiskās reduk‐
cijas sistēma10Slāpekļa oksīda sensors11Piekabes modulis/piekabes
kontaktligzda12Piekabes modulis13Piekabes kontaktligzda14–15–16Salona spogulis/atpakaļskata
kamera17Elektriskā kontaktligzda18–19Stūres rata apsildeNr.Elektriskā ķēde20Saulessargs21Priekšējo sēdekļu apsilde22–23–24Selektīvās katalītiskās reduk‐
cijas sistēma25–26–27–28–29–30–31–32Aktīvā amortizācijas sistēma/
brīdinājums par izbraukšanu no
kustības joslas
