OPEL ZAFIRA C 2016 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2016, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2016Pages: 323, PDF-Größe: 9.31 MB

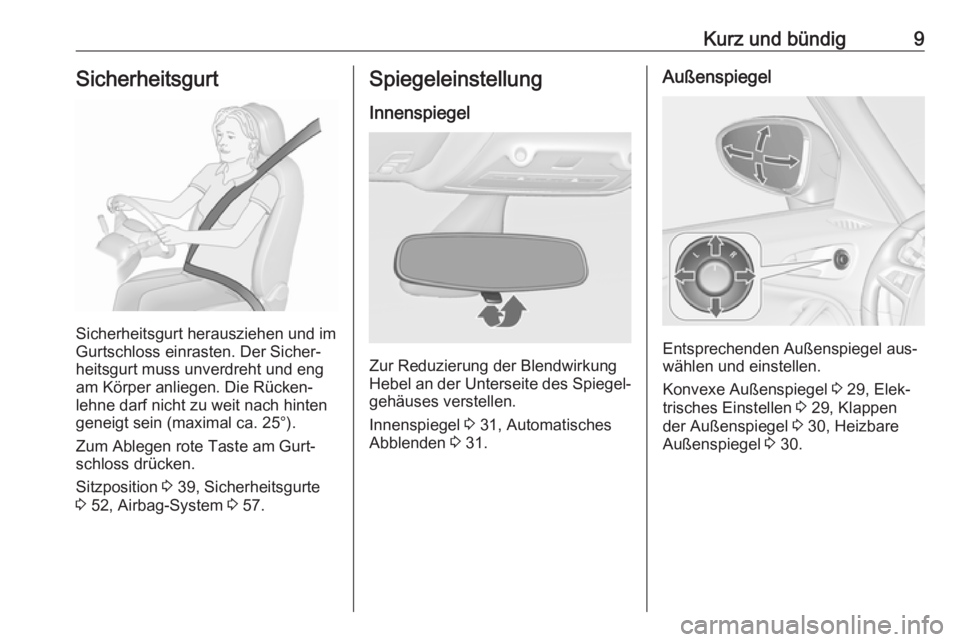

Page 11 of 323
Kurz und bündig9Sicherheitsgurt
Sicherheitsgurt herausziehen und im
Gurtschloss einrasten. Der Sicher‐
heitsgurt muss unverdreht und eng
am Körper anliegen. Die Rücken‐
lehne darf nicht zu weit nach hinten
geneigt sein (maximal ca. 25°).
Zum Ablegen rote Taste am Gurt‐
schloss drücken.
Sitzposition 3 39, Sicherheitsgurte
3 52, Airbag-System 3 57.
Spiegeleinstellung
Innenspiegel
Zur Reduzierung der Blendwirkung
Hebel an der Unterseite des Spiegel‐ gehäuses verstellen.
Innenspiegel 3 31, Automatisches
Abblenden 3 31.
Außenspiegel
Entsprechenden Außenspiegel aus‐
wählen und einstellen.
Konvexe Außenspiegel 3 29, Elek‐
trisches Einstellen 3 29, Klappen
der Außenspiegel 3 30, Heizbare
Außenspiegel 3 30.

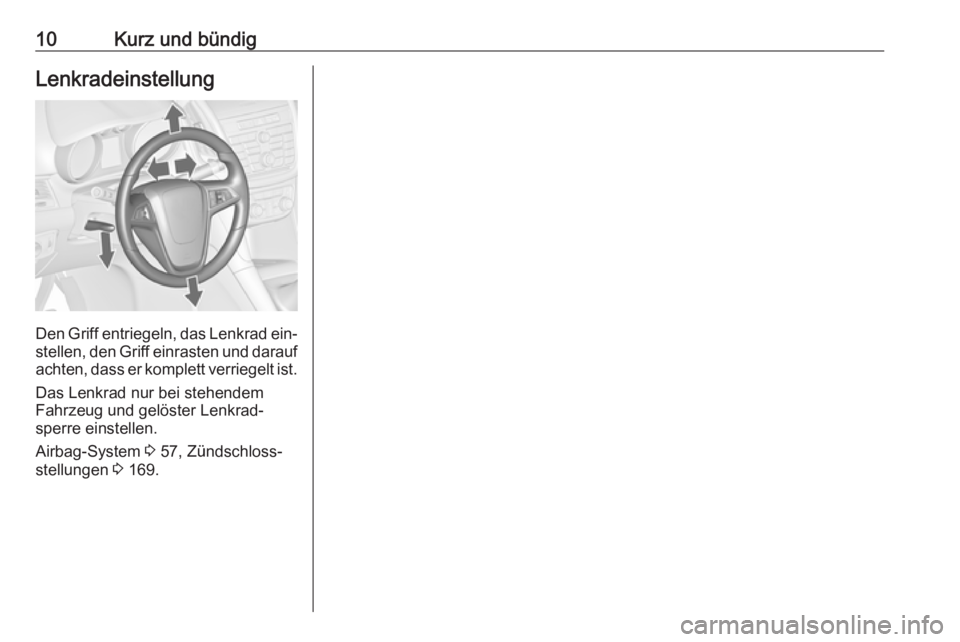

Page 12 of 323
10Kurz und bündigLenkradeinstellung
Den Griff entriegeln, das Lenkrad ein‐stellen, den Griff einrasten und darauf
achten, dass er komplett verriegelt ist.
Das Lenkrad nur bei stehendem
Fahrzeug und gelöster Lenkrad‐
sperre einstellen.
Airbag-System 3 57, Zündschloss‐
stellungen 3 169.
Page 13 of 323

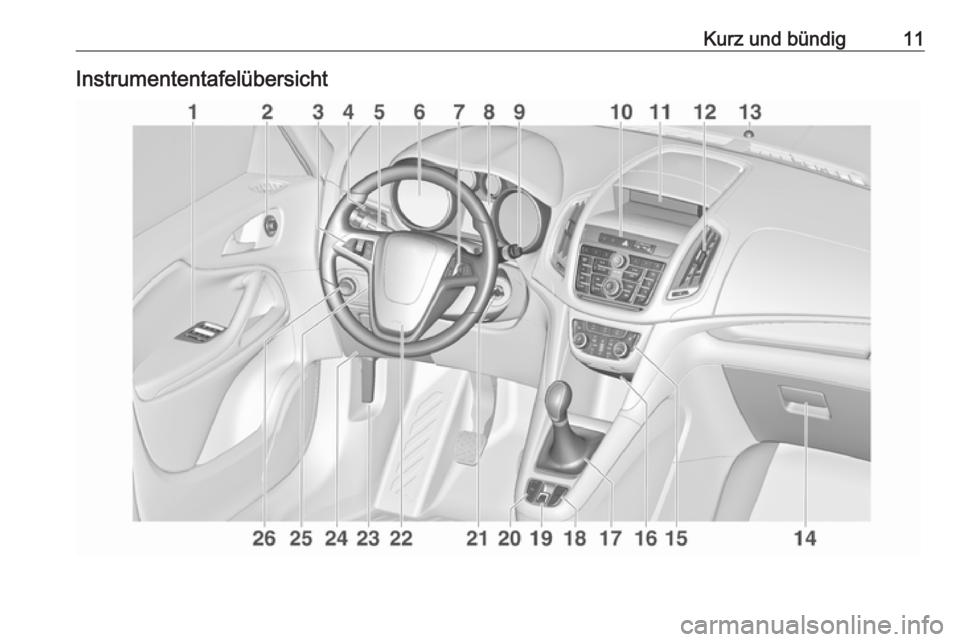

Kurz und bündig11Instrumententafelübersicht

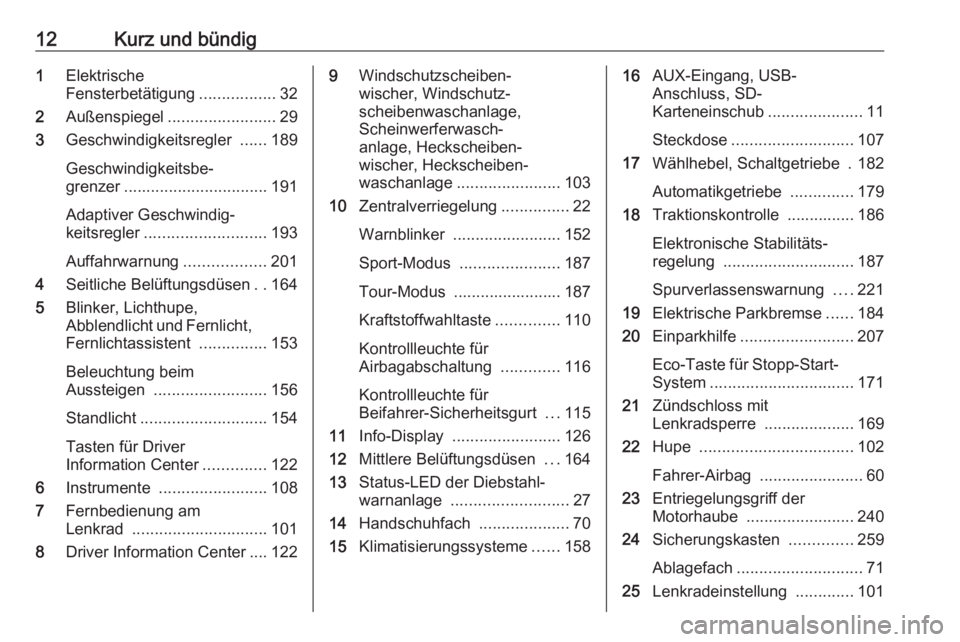

Page 14 of 323
12Kurz und bündig1Elektrische
Fensterbetätigung .................32
2 Außenspiegel ........................ 29
3 Geschwindigkeitsregler ......189
Geschwindigkeitsbe‐
grenzer ................................ 191
Adaptiver Geschwindig‐
keitsregler ........................... 193
Auffahrwarnung ..................201
4 Seitliche Belüftungsdüsen ..164
5 Blinker, Lichthupe,
Abblendlicht und Fernlicht,
Fernlichtassistent ...............153
Beleuchtung beim
Aussteigen ......................... 156
Standlicht ............................ 154
Tasten für Driver
Information Center ..............122
6 Instrumente ........................ 108
7 Fernbedienung am
Lenkrad .............................. 101
8 Driver Information Center .... 1229Windschutzscheiben‐
wischer, Windschutz‐
scheibenwaschanlage,
Scheinwerferwasch‐
anlage, Heckscheiben‐
wischer, Heckscheiben‐
waschanlage ....................... 103
10 Zentralverriegelung ...............22
Warnblinker ........................ 152
Sport-Modus ...................... 187
Tour-Modus ........................ 187
Kraftstoffwahltaste ..............110
Kontrollleuchte für
Airbagabschaltung .............116
Kontrollleuchte für
Beifahrer-Sicherheitsgurt ...115
11 Info-Display ........................ 126
12 Mittlere Belüftungsdüsen ...164
13 Status-LED der Diebstahl‐
warnanlage .......................... 27
14 Handschuhfach ....................70
15 Klimatisierungssysteme ......15816AUX-Eingang, USB-
Anschluss, SD-
Karteneinschub .....................11
Steckdose ........................... 107
17 Wählhebel, Schaltgetriebe . 182
Automatikgetriebe ..............179
18 Traktionskontrolle ............... 186
Elektronische Stabilitäts‐
regelung ............................. 187
Spurverlassenswarnung ....221
19 Elektrische Parkbremse ......184
20 Einparkhilfe ......................... 207
Eco-Taste für Stopp-Start-
System ................................ 171
21 Zündschloss mit
Lenkradsperre ....................169
22 Hupe .................................. 102
Fahrer-Airbag ....................... 60
23 Entriegelungsgriff der
Motorhaube ........................ 240
24 Sicherungskasten ..............259
Ablagefach ............................ 71
25 Lenkradeinstellung .............101

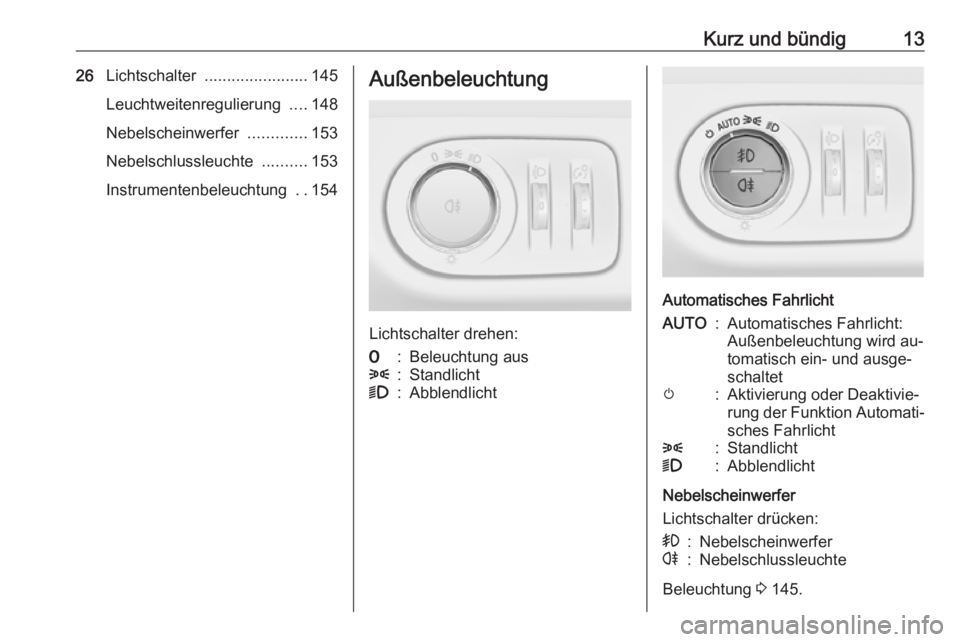

Page 15 of 323
Kurz und bündig1326Lichtschalter ....................... 145
Leuchtweitenregulierung ....148
Nebelscheinwerfer .............153
Nebelschlussleuchte ..........153
Instrumentenbeleuchtung ..154Außenbeleuchtung
Lichtschalter drehen:
7:Beleuchtung aus8:Standlicht9:Abblendlicht
Automatisches Fahrlicht
AUTO:Automatisches Fahrlicht:
Außenbeleuchtung wird au‐
tomatisch ein- und ausge‐
schaltetm:Aktivierung oder Deaktivie‐
rung der Funktion Automati‐ sches Fahrlicht8:Standlicht9:Abblendlicht
Nebelscheinwerfer
Lichtschalter drücken:
>:Nebelscheinwerferr:Nebelschlussleuchte
Beleuchtung 3 145.

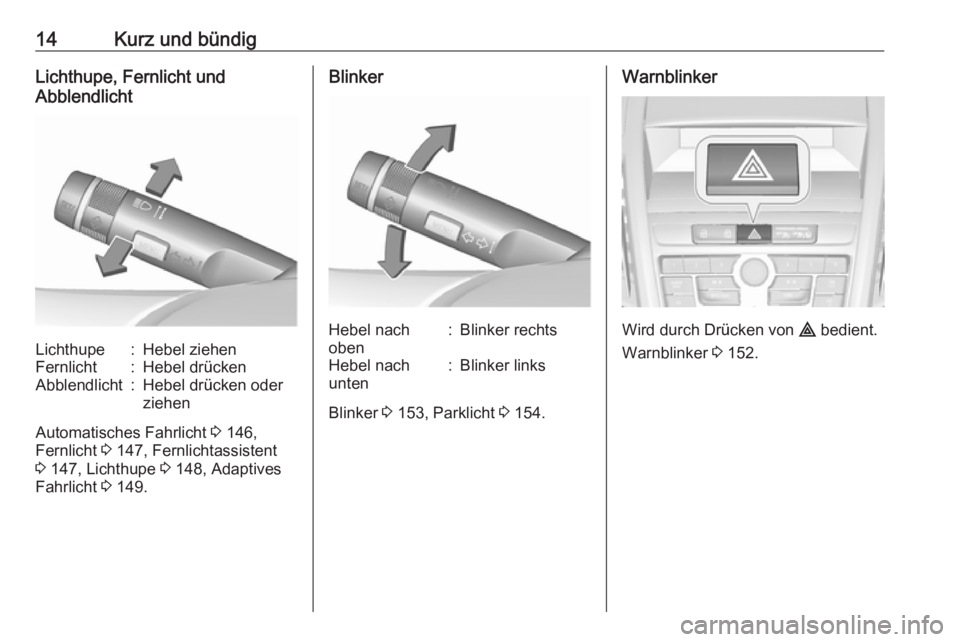

Page 16 of 323
14Kurz und bündigLichthupe, Fernlicht und
AbblendlichtLichthupe:Hebel ziehenFernlicht:Hebel drückenAbblendlicht:Hebel drücken oder
ziehen
Automatisches Fahrlicht 3 146,
Fernlicht 3 147, Fernlichtassistent
3 147, Lichthupe 3 148, Adaptives
Fahrlicht 3 149.
BlinkerHebel nach
oben:Blinker rechtsHebel nach
unten:Blinker links
Blinker 3 153, Parklicht 3 154.
Warnblinker
Wird durch Drücken von ¨ bedient.
Warnblinker 3 152.
Page 17 of 323
Kurz und bündig15Hupe
j drücken.
Scheibenwischer und
Waschanlage
ScheibenwischerHI:schnellLO:langsamINT:Intervallschaltung bzw. auto‐
matisches Wischen mit
RegensensorOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den He‐
bel nach unten auf die Position 1x
drücken.
Scheibenwischer 3 103, Scheiben‐
wischerwechsel 3 247.
Scheibenwaschanlage und
Scheinwerferwaschanlage
Hebel ziehen.
Scheibenwaschanlage und Schein‐
werferwaschanlage 3 103, Wasch‐
flüssigkeit 3 244.

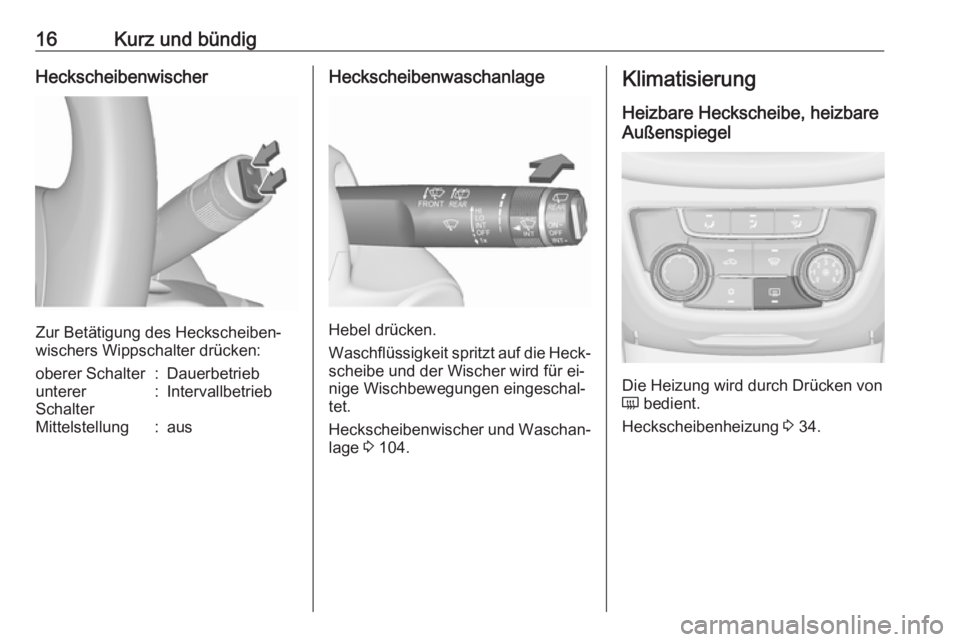

Page 18 of 323
16Kurz und bündigHeckscheibenwischer
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
oberer Schalter:Dauerbetriebunterer
Schalter:IntervallbetriebMittelstellung:ausHeckscheibenwaschanlage
Hebel drücken.
Waschflüssigkeit spritzt auf die Heck‐
scheibe und der Wischer wird für ei‐
nige Wischbewegungen eingeschal‐
tet.
Heckscheibenwischer und Waschan‐ lage 3 104.
Klimatisierung
Heizbare Heckscheibe, heizbare
Außenspiegel
Die Heizung wird durch Drücken von
Ü bedient.
Heckscheibenheizung 3 34.

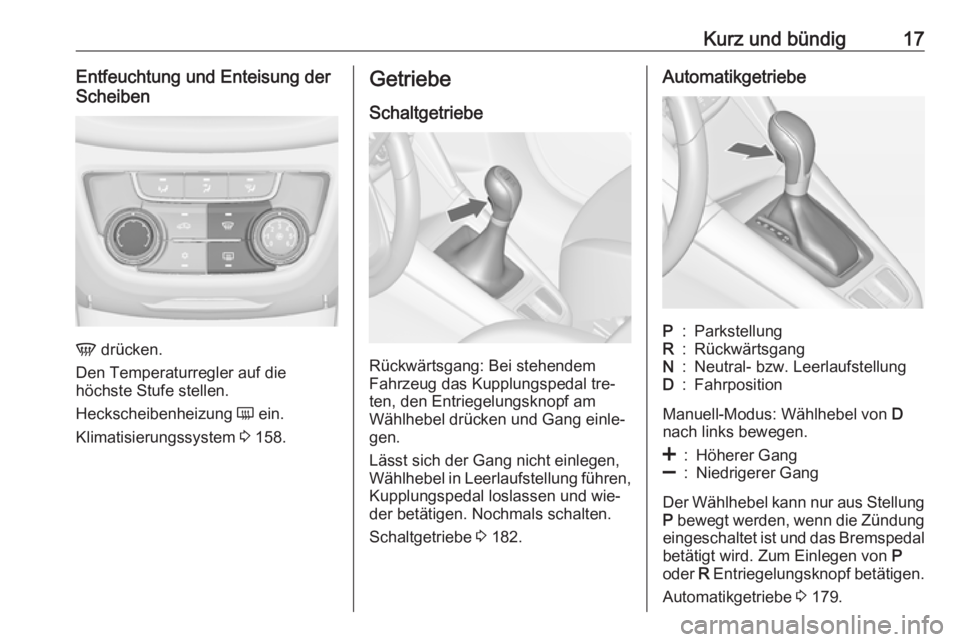

Page 19 of 323
Kurz und bündig17Entfeuchtung und Enteisung der
Scheiben
V drücken.
Den Temperaturregler auf die
höchste Stufe stellen.
Heckscheibenheizung Ü ein.
Klimatisierungssystem 3 158.
Getriebe
Schaltgetriebe
Rückwärtsgang: Bei stehendem
Fahrzeug das Kupplungspedal tre‐
ten, den Entriegelungsknopf am
Wählhebel drücken und Gang einle‐
gen.
Lässt sich der Gang nicht einlegen,
Wählhebel in Leerlaufstellung führen, Kupplungspedal loslassen und wie‐
der betätigen. Nochmals schalten.
Schaltgetriebe 3 182.
AutomatikgetriebeP:ParkstellungR:RückwärtsgangN:Neutral- bzw. LeerlaufstellungD:Fahrposition
Manuell-Modus: Wählhebel von D
nach links bewegen.
<:Höherer Gang]:Niedrigerer Gang
Der Wählhebel kann nur aus Stellung P bewegt werden, wenn die Zündung
eingeschaltet ist und das Bremspedal
betätigt wird. Zum Einlegen von P
oder R Entriegelungsknopf betätigen.
Automatikgetriebe 3 179.

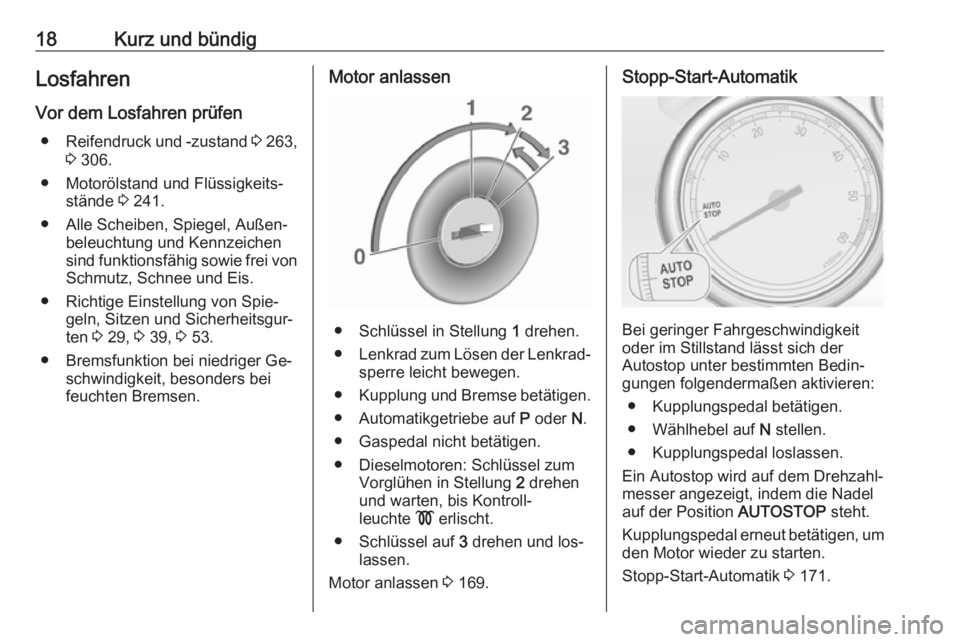

Page 20 of 323
18Kurz und bündigLosfahren
Vor dem Losfahren prüfen ● Reifendruck und -zustand 3 263,
3 306.
● Motorölstand und Flüssigkeits‐ stände 3 241.
● Alle Scheiben, Spiegel, Außen‐ beleuchtung und Kennzeichen
sind funktionsfähig sowie frei von Schmutz, Schnee und Eis.
● Richtige Einstellung von Spie‐ geln, Sitzen und Sicherheitsgur‐
ten 3 29, 3 39, 3 53.
● Bremsfunktion bei niedriger Ge‐ schwindigkeit, besonders bei
feuchten Bremsen.Motor anlassen
● Schlüssel in Stellung 1 drehen.
● Lenkrad zum Lösen der Lenkrad‐
sperre leicht bewegen.
● Kupplung und Bremse betätigen.
● Automatikgetriebe auf P oder N.
● Gaspedal nicht betätigen.
● Dieselmotoren: Schlüssel zum Vorglühen in Stellung 2 drehen
und warten, bis Kontroll‐
leuchte ! erlischt.
● Schlüssel auf 3 drehen und los‐
lassen.
Motor anlassen 3 169.
Stopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich der
Autostop unter bestimmten Bedin‐
gungen folgendermaßen aktivieren:
● Kupplungspedal betätigen.
● Wählhebel auf N stellen.
● Kupplungspedal loslassen.
Ein Autostop wird auf dem Drehzahl‐
messer angezeigt, indem die Nadel
auf der Position AUTOSTOP steht.
Kupplungspedal erneut betätigen, um den Motor wieder zu starten.
Stopp-Start-Automatik 3 171.
