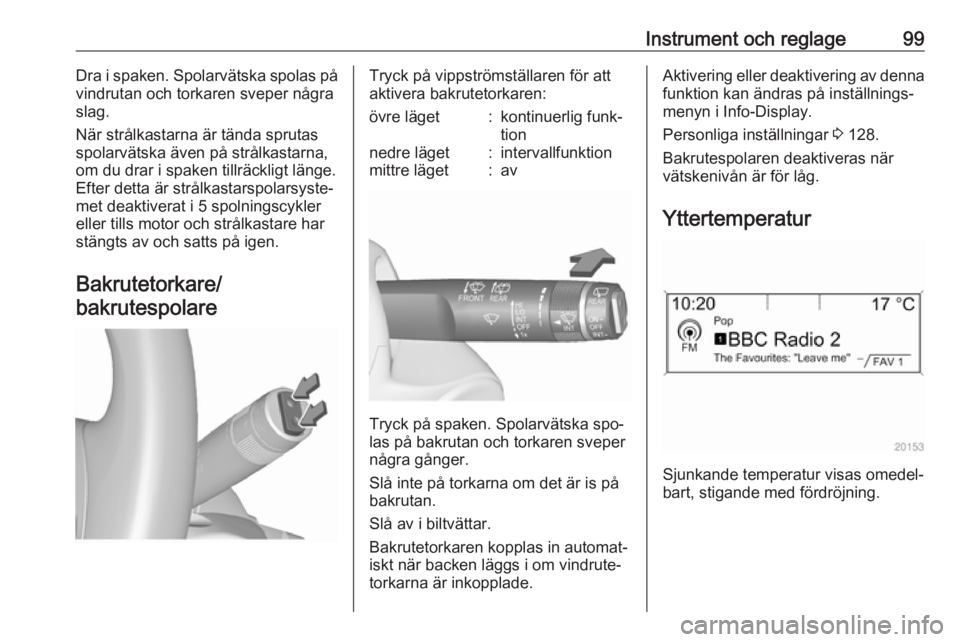

Instrument och reglage99Dra i spaken. Spolarvätska spolas på
vindrutan och torkaren sveper några
slag.
När strålkastarna är tända sprutas
spolarvätska även på strålkastarna, om du drar i spaken tillräckligt länge.
Efter detta är strålkastarspolarsyste‐
met deaktiverat i 5 spolningscykler
eller tills motor och strålkastare har
stängts av och satts på igen.
Bakrutetorkare/
bakrutespolareTryck på vippströmställaren för att
aktivera bakrutetorkaren:övre läget:kontinuerlig funk‐
tionnedre läget:intervallfunktionmittre läget:av
Tryck på spaken. Spolarvätska spo‐
las på bakrutan och torkaren sveper
några gånger.
Slå inte på torkarna om det är is på
bakrutan.
Slå av i biltvättar.
Bakrutetorkaren kopplas in automat‐
iskt när backen läggs i om vindrute‐
torkarna är inkopplade.
Aktivering eller deaktivering av denna funktion kan ändras på inställnings‐
menyn i Info-Display.
Personliga inställningar 3 128.
Bakrutespolaren deaktiveras när
vätskenivån är för låg.
Yttertemperatur
Sjunkande temperatur visas omedel‐
bart, stigande med fördröjning.

100Instrument och reglage

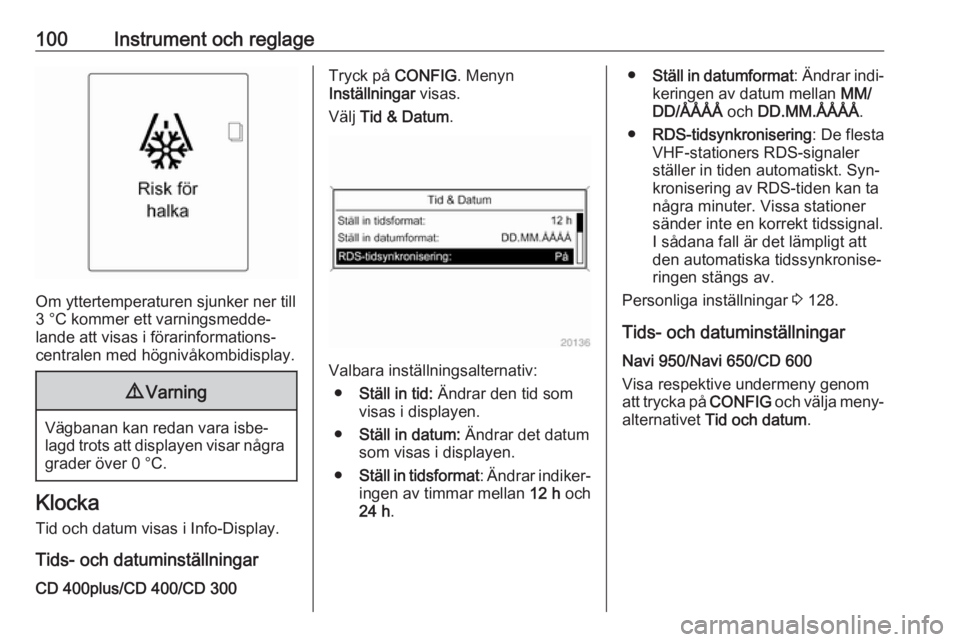

Om yttertemperaturen sjunker ner till
3 °C kommer ett varningsmedde‐
lande att visas i förarinformations‐
centralen med högnivåkombidisplay.
9 Varning
Vägbanan kan redan vara isbe‐
lagd trots att displayen visar några grader över 0 °C.
Klocka
Tid och datum visas i Info-Display.
Tids- och datuminställningar CD 400plus/CD 400/CD 300
Tryck på CONFIG. Menyn
Inställningar visas.
Välj Tid & Datum .
Valbara inställningsalternativ:
● Ställ in tid: Ändrar den tid som
visas i displayen.
● Ställ in datum: Ändrar det datum
som visas i displayen.
● Ställ in tidsformat : Ändrar indiker‐
ingen av timmar mellan 12 h och
24 h .
●Ställ in datumformat : Ändrar indi‐
keringen av datum mellan MM/
DD/ÅÅÅÅ och DD.MM.ÅÅÅÅ .
● RDS-tidsynkronisering : De flesta
VHF-stationers RDS-signaler
ställer in tiden automatiskt. Syn‐
kronisering av RDS-tiden kan ta
några minuter. Vissa stationer
sänder inte en korrekt tidssignal.
I sådana fall är det lämpligt att
den automatiska tidssynkronise‐
ringen stängs av.
Personliga inställningar 3 128.
Tids- och datuminställningar Navi 950/Navi 650/CD 600
Visa respektive undermeny genom
att trycka på CONFIG och välja meny‐
alternativet Tid och datum .

Instrument och reglage101

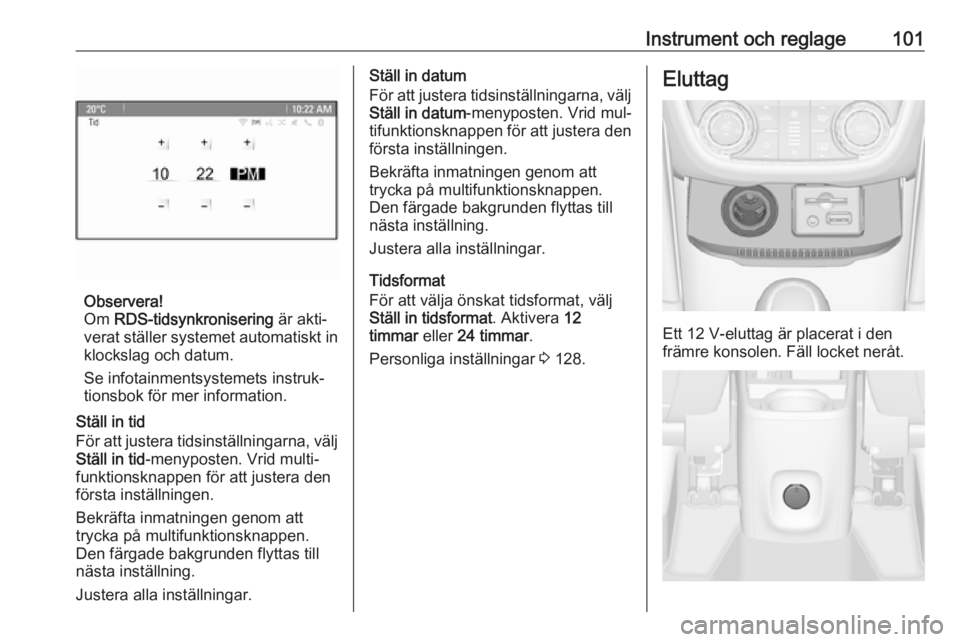

Observera!
Om RDS-tidsynkronisering är akti‐
verat ställer systemet automatiskt in klockslag och datum.
Se infotainmentsystemets instruk‐
tionsbok för mer information.
Ställ in tid
För att justera tidsinställningarna, välj Ställ in tid -menyposten. Vrid multi‐
funktionsknappen för att justera den
första inställningen.
Bekräfta inmatningen genom att
trycka på multifunktionsknappen.
Den färgade bakgrunden flyttas till
nästa inställning.
Justera alla inställningar.
Ställ in datum
För att justera tidsinställningarna, välj
Ställ in datum -menyposten. Vrid mul‐
tifunktionsknappen för att justera den första inställningen.
Bekräfta inmatningen genom att
trycka på multifunktionsknappen.
Den färgade bakgrunden flyttas till
nästa inställning.
Justera alla inställningar.
Tidsformat
För att välja önskat tidsformat, välj Ställ in tidsformat . Aktivera 12
timmar eller 24 timmar .
Personliga inställningar 3 128.Eluttag
Ett 12 V-eluttag är placerat i den
främre konsolen. Fäll locket neråt.

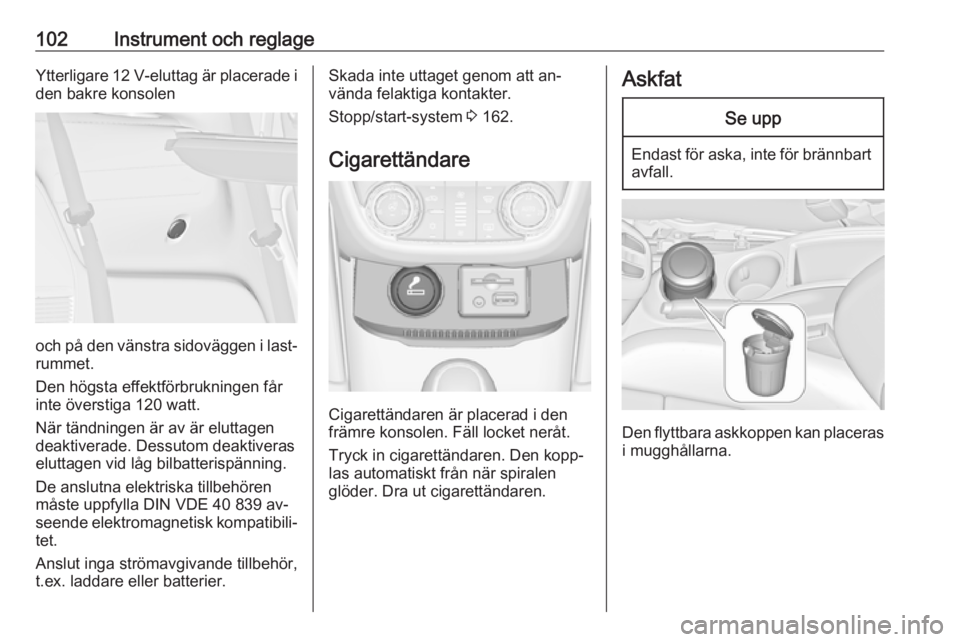

102Instrument och reglageYtterligare 12 V-eluttag är placerade i
den bakre konsolen
och på den vänstra sidoväggen i last‐
rummet.
Den högsta effektförbrukningen får
inte överstiga 120 watt.
När tändningen är av är eluttagen
deaktiverade. Dessutom deaktiveras
eluttagen vid låg bilbatterispänning.
De anslutna elektriska tillbehören
måste uppfylla DIN VDE 40 839 av‐
seende elektromagnetisk kompatibili‐ tet.
Anslut inga strömavgivande tillbehör,
t.ex. laddare eller batterier.
Skada inte uttaget genom att an‐
vända felaktiga kontakter.
Stopp/start-system 3 162.
Cigarettändare
Cigarettändaren är placerad i den
främre konsolen. Fäll locket neråt.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
AskfatSe upp
Endast för aska, inte för brännbart avfall.
Den flyttbara askkoppen kan placeras
i mugghållarna.

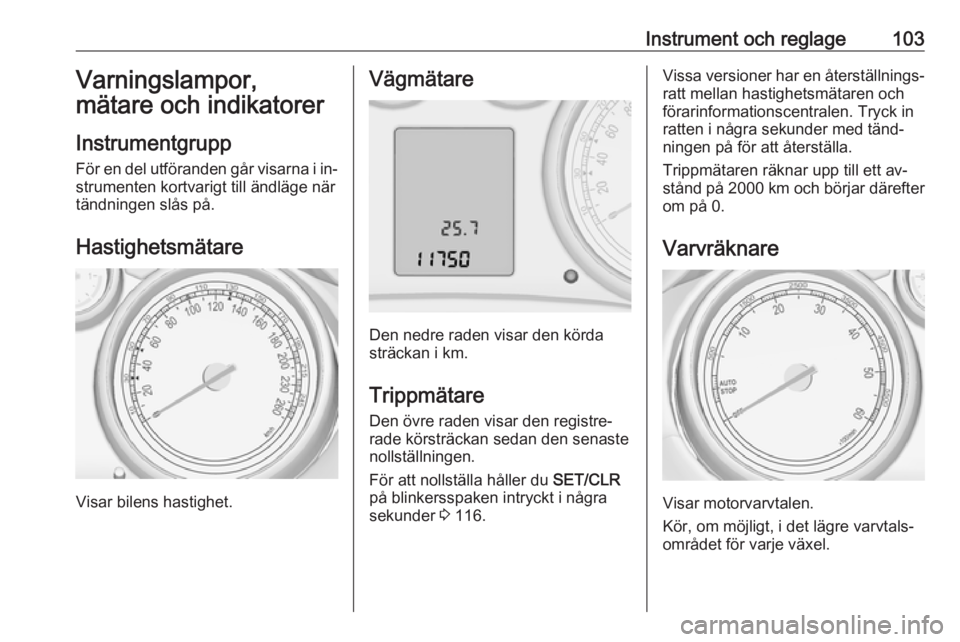

Instrument och reglage103Varningslampor,
mätare och indikatorer
Instrumentgrupp
För en del utföranden går visarna i in‐ strumenten kortvarigt till ändläge närtändningen slås på.
Hastighetsmätare
Visar bilens hastighet.
Vägmätare
Den nedre raden visar den körda
sträckan i km.
Trippmätare
Den övre raden visar den registre‐
rade körsträckan sedan den senaste
nollställningen.
För att nollställa håller du SET/CLR
på blinkersspaken intryckt i några
sekunder 3 116.
Vissa versioner har en återställnings‐
ratt mellan hastighetsmätaren och
förarinformationscentralen. Tryck in
ratten i några sekunder med tänd‐
ningen på för att återställa.
Trippmätaren räknar upp till ett av‐
stånd på 2000 km och börjar därefter
om på 0.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.

104Instrument och reglageSe upp

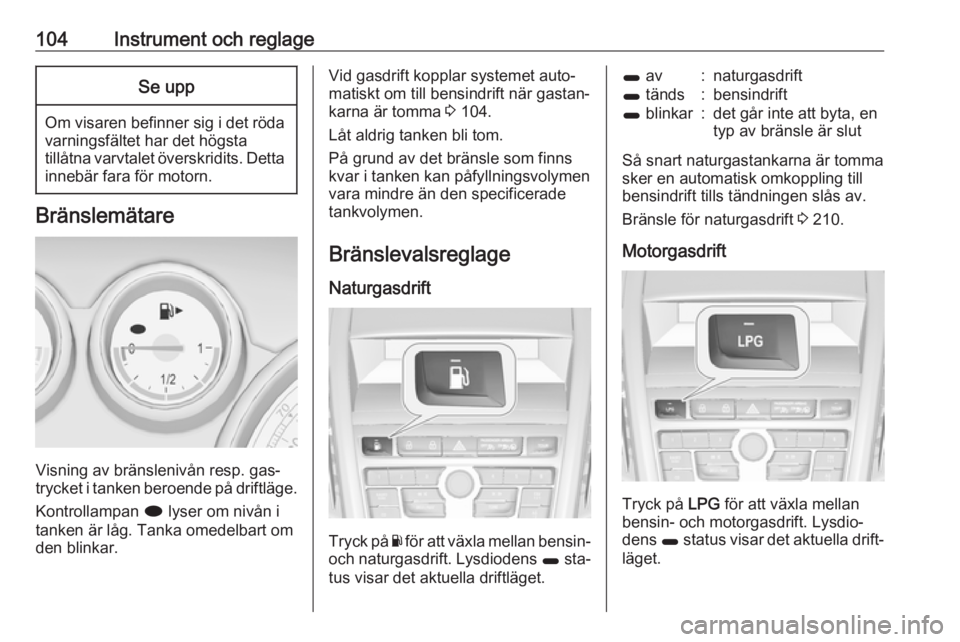

Om visaren befinner sig i det rödavarningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visning av bränslenivån resp. gas‐
trycket i tanken beroende på driftläge.
Kontrollampan i lyser om nivån i
tanken är låg. Tanka omedelbart om den blinkar.
Vid gasdrift kopplar systemet auto‐
matiskt om till bensindrift när gastan‐
karna är tomma 3 104.
Låt aldrig tanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Bränslevalsreglage Naturgasdrift
Tryck på Y för att växla mellan bensin-
och naturgasdrift. Lysdiodens 1 sta‐
tus visar det aktuella driftläget.
1 av:naturgasdrift1 tänds:bensindrift1 blinkar:det går inte att byta, en
typ av bränsle är slut
Så snart naturgastankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
Bränsle för naturgasdrift 3 210.
Motorgasdrift
Tryck på LPG för att växla mellan
bensin- och motorgasdrift. Lysdio‐
dens 1 status visar det aktuella drift‐
läget.

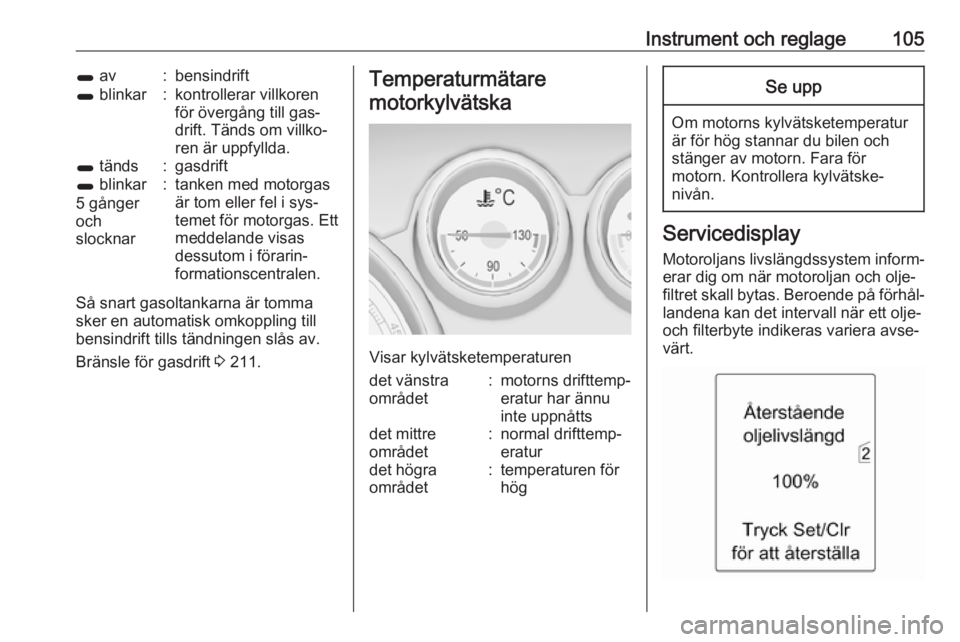

Instrument och reglage1051 av:bensindrift1 blinkar:kontrollerar villkoren
för övergång till gas‐
drift. Tänds om villko‐
ren är uppfyllda.1 tänds:gasdrift1 blinkar
5 gånger
och
slocknar:tanken med motorgas är tom eller fel i sys‐
temet för motorgas. Ett
meddelande visas
dessutom i förarin‐
formationscentralen.
Så snart gasoltankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
Bränsle för gasdrift 3 211.
Temperaturmätare
motorkylvätska
Visar kylvätsketemperaturen
det vänstra
området:motorns drifttemp‐
eratur har ännu
inte uppnåttsdet mittre
området:normal drifttemp‐
eraturdet högra
området:temperaturen för
högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.

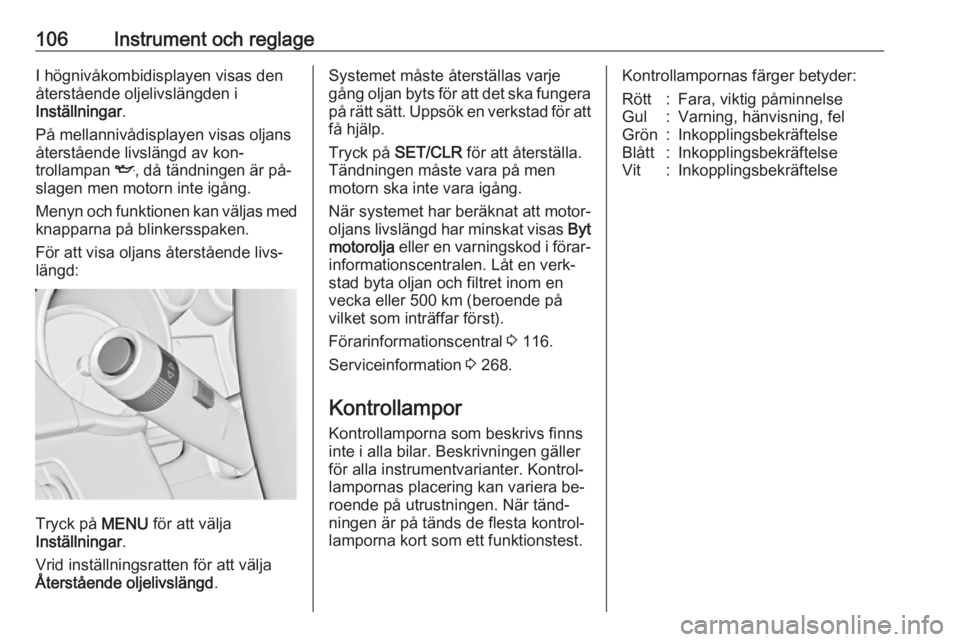

106Instrument och reglageI högnivåkombidisplayen visas denåterstående oljelivslängden i
Inställningar .
På mellannivådisplayen visas oljans
återstående livslängd av kon‐
trollampan I, då tändningen är på‐
slagen men motorn inte igång.
Menyn och funktionen kan väljas med
knapparna på blinkersspaken.
För att visa oljans återstående livs‐
längd:
Tryck på MENU för att välja
Inställningar .
Vrid inställningsratten för att välja
Återstående oljelivslängd .
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att få hjälp.
Tryck på SET/CLR för att återställa.
Tändningen måste vara på men
motorn ska inte vara igång.
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja eller en varningskod i förar‐
informationscentralen. Låt en verk‐
stad byta oljan och filtret inom en
vecka eller 500 km (beroende på
vilket som inträffar först).
Förarinformationscentral 3 116.
Serviceinformation 3 268.
Kontrollampor
Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter. Kontrol‐
lampornas placering kan variera be‐
roende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.Kontrollampornas färger betyder:Rött:Fara, viktig påminnelseGul:Varning, hänvisning, felGrön:InkopplingsbekräftelseBlått:InkopplingsbekräftelseVit:Inkopplingsbekräftelse

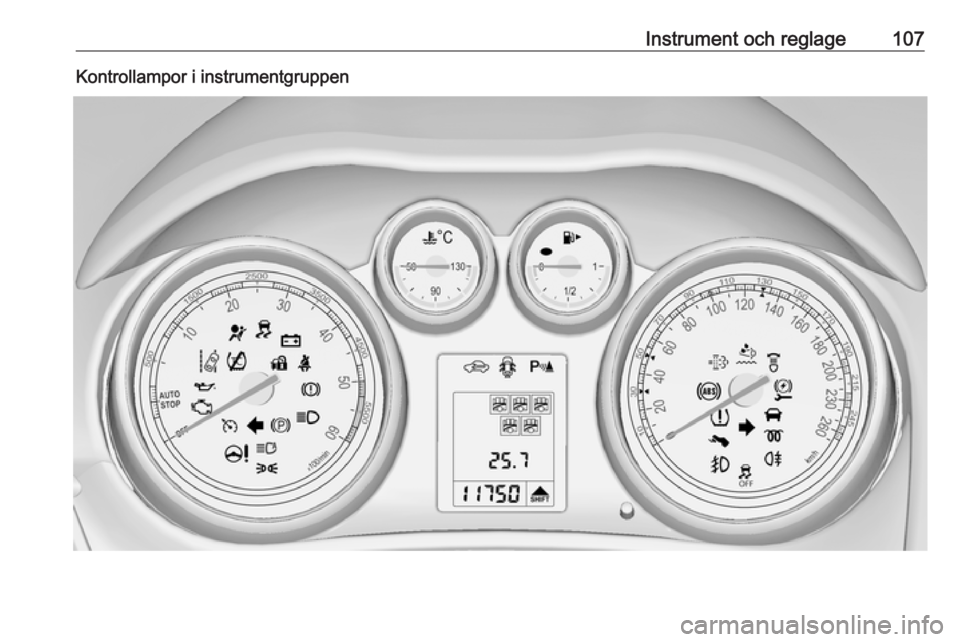

Instrument och reglage107Kontrollampor i instrumentgruppen

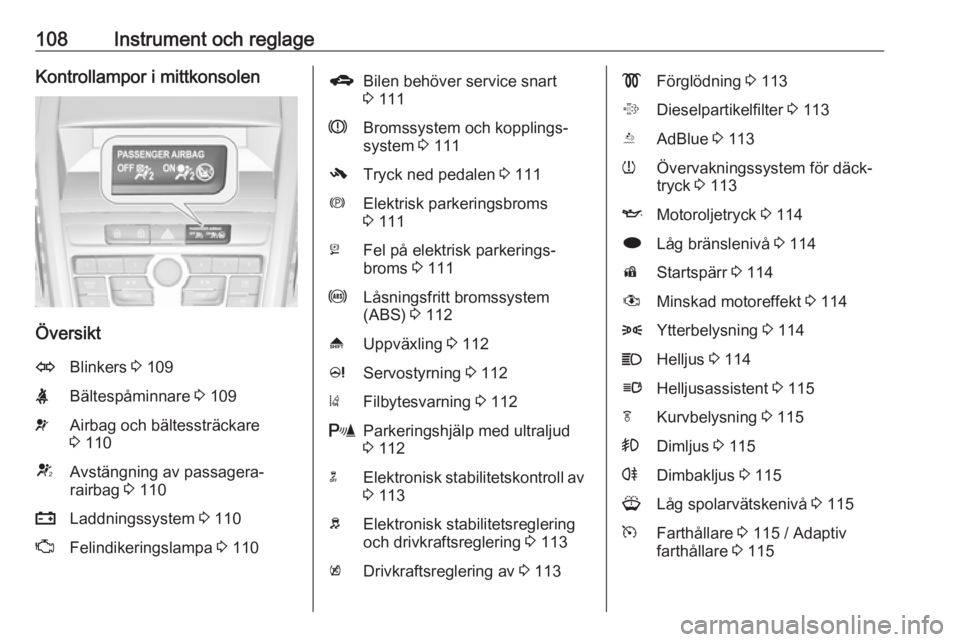

108Instrument och reglageKontrollampor i mittkonsolen
Översikt
OBlinkers 3 109XBältespåminnare 3 109vAirbag och bältessträckare
3 110VAvstängning av passagera‐
rairbag 3 110pLaddningssystem 3 110ZFelindikeringslampa 3 110gBilen behöver service snart
3 111RBromssystem och kopplings‐
system 3 111-Tryck ned pedalen 3 111mElektrisk parkeringsbroms
3 111jFel på elektrisk parkerings‐
broms 3 111uLåsningsfritt bromssystem
(ABS) 3 112[Uppväxling 3 112cServostyrning 3 112)Filbytesvarning 3 112rParkeringshjälp med ultraljud
3 112nElektronisk stabilitetskontroll av
3 113bElektronisk stabilitetsreglering
och drivkraftsreglering 3 113kDrivkraftsreglering av 3 113!Förglödning 3 113%Dieselpartikelfilter 3 113YAdBlue 3 113wÖvervakningssystem för däck‐
tryck 3 113IMotoroljetryck 3 114iLåg bränslenivå 3 114dStartspärr 3 114#Minskad motoreffekt 3 1148Ytterbelysning 3 114CHelljus 3 114lHelljusassistent 3 115fKurvbelysning 3 115>Dimljus 3 115rDimbakljus 3 115GLåg spolarvätskenivå 3 115mFarthållare 3 115 / Adaptiv
farthållare 3 115
