OPEL ZAFIRA C 2016 Instruktionsbok

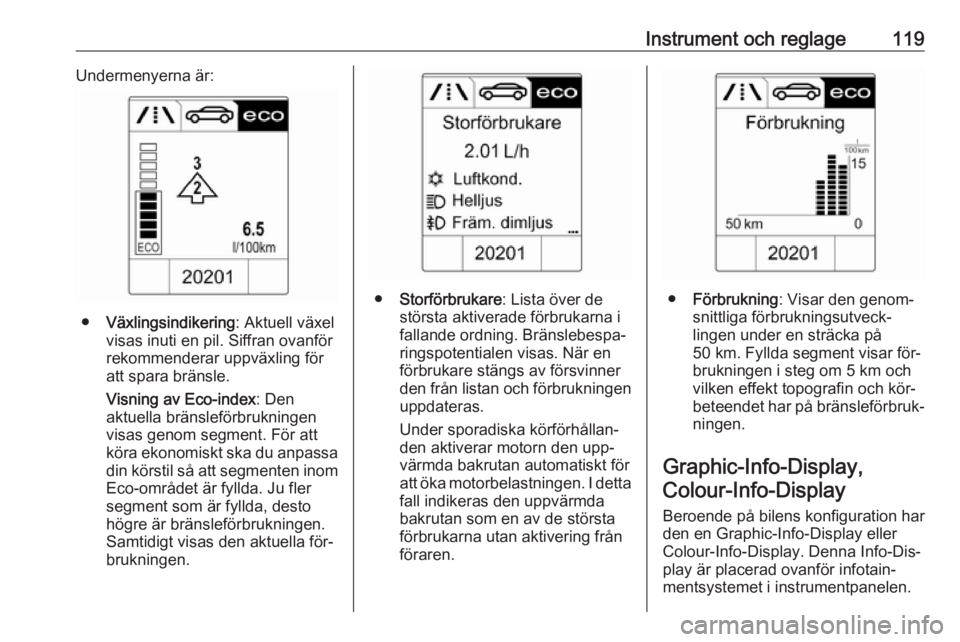

Instrument och reglage119Undermenyerna är:
●Växlingsindikering : Aktuell växel
visas inuti en pil. Siffran ovanför
rekommenderar uppväxling för
att spara bränsle.
Visning av Eco-index : Den
aktuella bränsleförbrukningen visas genom segment. För att
köra ekonomiskt ska du anpassa
din körstil så att segmenten inom
Eco-området är fyllda. Ju fler
segment som är fyllda, desto
högre är bränsleförbrukningen.
Samtidigt visas den aktuella för‐
brukningen.
● Storförbrukare : Lista över de
största aktiverade förbrukarna i
fallande ordning. Bränslebespa‐
ringspotentialen visas. När en
förbrukare stängs av försvinner
den från listan och förbrukningen uppdateras.
Under sporadiska körförhållan‐
den aktiverar motorn den upp‐
värmda bakrutan automatiskt för
att öka motorbelastningen. I detta
fall indikeras den uppvärmda
bakrutan som en av de största
förbrukarna utan aktivering från
föraren.● Förbrukning : Visar den genom‐
snittliga förbrukningsutveck‐
lingen under en sträcka på
50 km. Fyllda segment visar för‐ brukningen i steg om 5 km och
vilken effekt topografin och kör‐
beteendet har på bränsleförbruk‐ ningen.
Graphic-Info-Display, Colour-Info-Display
Beroende på bilens konfiguration har
den en Graphic-Info-Display eller Colour-Info-Display. Denna Info-Dis‐
play är placerad ovanför infotain‐
mentsystemet i instrumentpanelen.

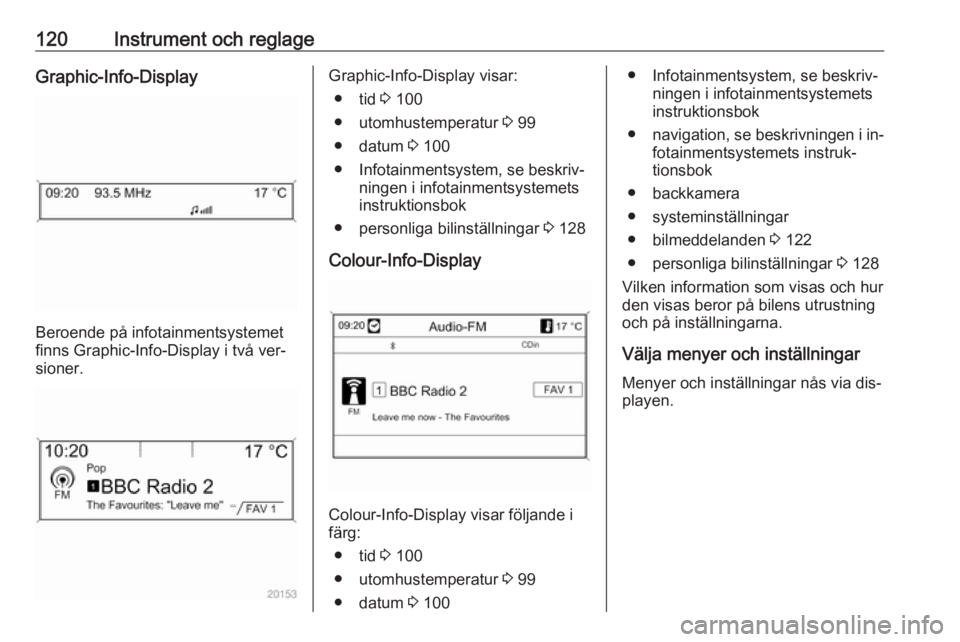

120Instrument och reglageGraphic-Info-Display
Beroende på infotainmentsystemet
finns Graphic-Info-Display i två ver‐
sioner.
Graphic-Info-Display visar:
● tid 3 100
● utomhustemperatur 3 99
● datum 3 100
● Infotainmentsystem, se beskriv‐ ningen i infotainmentsystemets
instruktionsbok
● personliga bilinställningar 3 128
Colour-Info-Display
Colour-Info-Display visar följande i
färg:
● tid 3 100
● utomhustemperatur 3 99
● datum 3 100
● Infotainmentsystem, se beskriv‐
ningen i infotainmentsystemets
instruktionsbok
● navigation, se beskrivningen i in‐
fotainmentsystemets instruk‐
tionsbok
● backkamera
● systeminställningar
● bilmeddelanden 3 122
● personliga bilinställningar 3 128
Vilken information som visas och hur
den visas beror på bilens utrustning
och på inställningarna.
Välja menyer och inställningar
Menyer och inställningar nås via dis‐
playen.

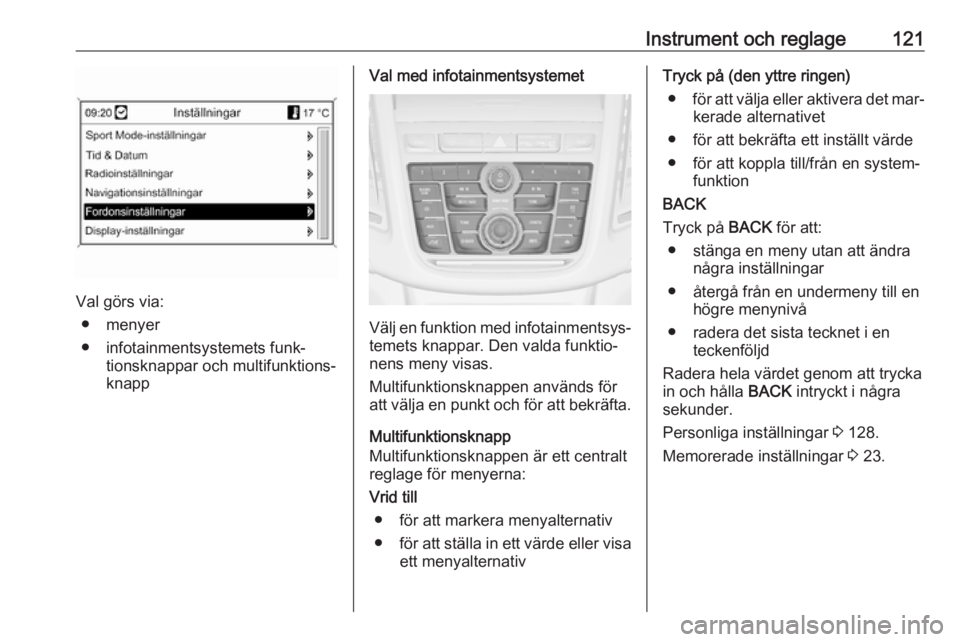

Instrument och reglage121
Val görs via:● menyer
● infotainmentsystemets funk‐ tionsknappar och multifunktions‐
knapp
Val med infotainmentsystemet
Välj en funktion med infotainmentsys‐ temets knappar. Den valda funktio‐
nens meny visas.
Multifunktionsknappen används för
att välja en punkt och för att bekräfta.
Multifunktionsknapp
Multifunktionsknappen är ett centralt
reglage för menyerna:
Vrid till ● för att markera menyalternativ
● för att ställa in ett värde eller visa
ett menyalternativ
Tryck på (den yttre ringen)
● för att välja eller aktivera det mar‐
kerade alternativet
● för att bekräfta ett inställt värde
● för att koppla till/från en system‐ funktion
BACK
Tryck på BACK för att:
● stänga en meny utan att ändra några inställningar
● återgå från en undermeny till en högre menynivå
● radera det sista tecknet i en teckenföljd
Radera hela värdet genom att trycka
in och hålla BACK intryckt i några
sekunder.
Personliga inställningar 3 128.
Memorerade inställningar 3 23.

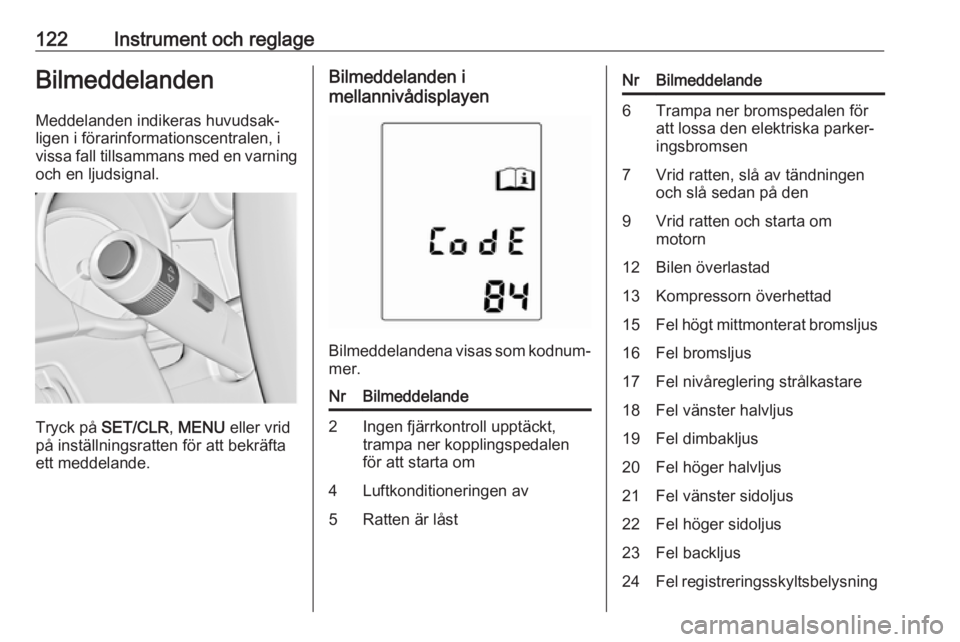

122Instrument och reglageBilmeddelandenMeddelanden indikeras huvudsak‐
ligen i förarinformationscentralen, i
vissa fall tillsammans med en varning och en ljudsignal.
Tryck på SET/CLR , MENU eller vrid
på inställningsratten för att bekräfta
ett meddelande.
Bilmeddelanden i
mellannivådisplayen
Bilmeddelandena visas som kodnum‐ mer.
NrBilmeddelande2Ingen fjärrkontroll upptäckt,
trampa ner kopplingspedalen
för att starta om4Luftkonditioneringen av5Ratten är låstNrBilmeddelande6Trampa ner bromspedalen för
att lossa den elektriska parker‐
ingsbromsen7Vrid ratten, slå av tändningen
och slå sedan på den9Vrid ratten och starta om
motorn12Bilen överlastad13Kompressorn överhettad15Fel högt mittmonterat bromsljus16Fel bromsljus17Fel nivåreglering strålkastare18Fel vänster halvljus19Fel dimbakljus20Fel höger halvljus21Fel vänster sidoljus22Fel höger sidoljus23Fel backljus24Fel registreringsskyltsbelysning

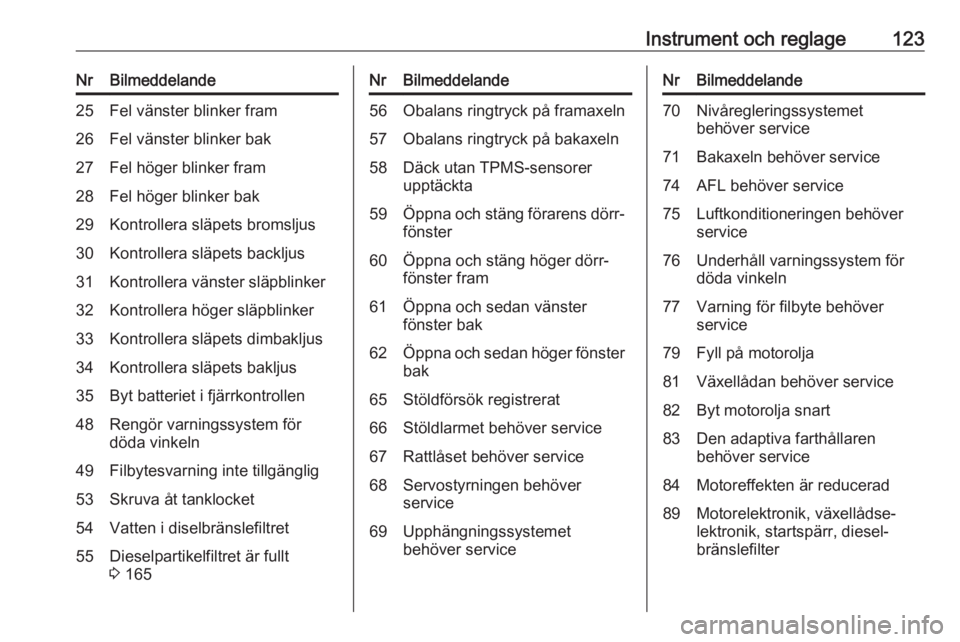

Instrument och reglage123NrBilmeddelande25Fel vänster blinker fram26Fel vänster blinker bak27Fel höger blinker fram28Fel höger blinker bak29Kontrollera släpets bromsljus30Kontrollera släpets backljus31Kontrollera vänster släpblinker32Kontrollera höger släpblinker33Kontrollera släpets dimbakljus34Kontrollera släpets bakljus35Byt batteriet i fjärrkontrollen48Rengör varningssystem för
döda vinkeln49Filbytesvarning inte tillgänglig53Skruva åt tanklocket54Vatten i diselbränslefiltret55Dieselpartikelfiltret är fullt
3 165NrBilmeddelande56Obalans ringtryck på framaxeln57Obalans ringtryck på bakaxeln58Däck utan TPMS-sensorer
upptäckta59Öppna och stäng förarens dörr‐ fönster60Öppna och stäng höger dörr‐
fönster fram61Öppna och sedan vänster
fönster bak62Öppna och sedan höger fönster
bak65Stöldförsök registrerat66Stöldlarmet behöver service67Rattlåset behöver service68Servostyrningen behöver
service69Upphängningssystemet
behöver serviceNrBilmeddelande70Nivåregleringssystemet
behöver service71Bakaxeln behöver service74AFL behöver service75Luftkonditioneringen behöver
service76Underhåll varningssystem för
döda vinkeln77Varning för filbyte behöver
service79Fyll på motorolja81Växellådan behöver service82Byt motorolja snart83Den adaptiva farthållaren
behöver service84Motoreffekten är reducerad89Motorelektronik, växellådse‐
lektronik, startspärr, diesel‐
bränslefilter

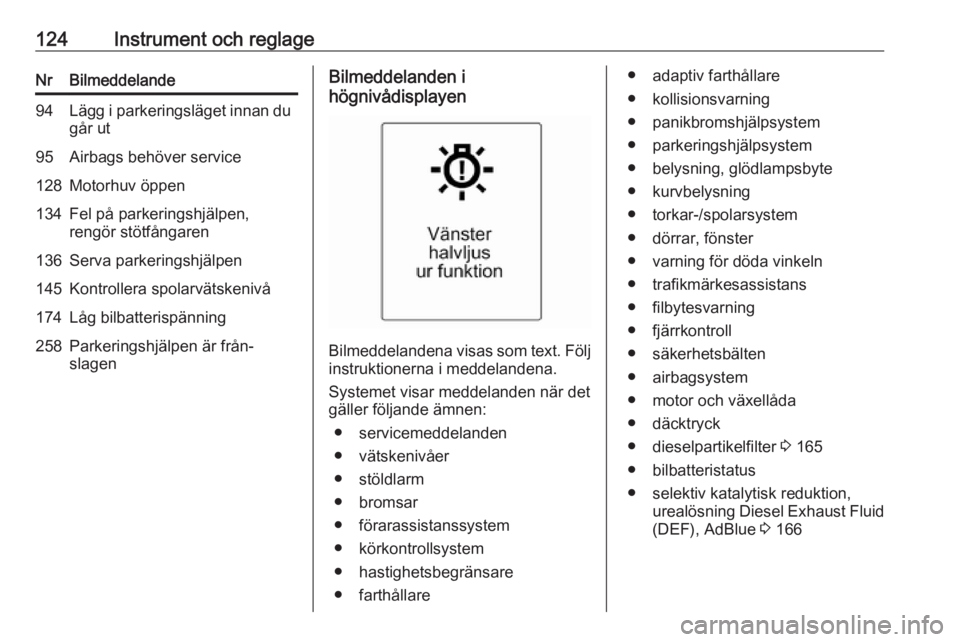

124Instrument och reglageNrBilmeddelande94Lägg i parkeringsläget innan dugår ut95Airbags behöver service128Motorhuv öppen134Fel på parkeringshjälpen,
rengör stötfångaren136Serva parkeringshjälpen145Kontrollera spolarvätskenivå174Låg bilbatterispänning258Parkeringshjälpen är från‐
slagenBilmeddelanden i
högnivådisplayen
Bilmeddelandena visas som text. Följ instruktionerna i meddelandena.
Systemet visar meddelanden när det
gäller följande ämnen:
● servicemeddelanden
● vätskenivåer
● stöldlarm
● bromsar
● förarassistanssystem
● körkontrollsystem
● hastighetsbegränsare
● farthållare
● adaptiv farthållare
● kollisionsvarning
● panikbromshjälpsystem
● parkeringshjälpsystem
● belysning, glödlampsbyte
● kurvbelysning
● torkar-/spolarsystem
● dörrar, fönster
● varning för döda vinkeln
● trafikmärkesassistans
● filbytesvarning
● fjärrkontroll
● säkerhetsbälten
● airbagsystem
● motor och växellåda
● däcktryck
● dieselpartikelfilter 3 165
● bilbatteristatus
● selektiv katalytisk reduktion, urealösning Diesel Exhaust Fluid
(DEF), AdBlue 3 166

Instrument och reglage125Bilmeddelanden i Colour-Info-Display
En del viktiga meddelanden visas
dessutom i Colour-Info-Display. Be‐
kräfta ett meddelande genom att
trycka på multifunktionsknappen. En
del meddelanden visas bara i några
sekunder.
Varningsljud
Vid start av motorn eller under
körning
Endast en varningssignal hörs åt
gången.
Varningssignalen för ej isatt säker‐
hetsbälte prioriteras framför alla
andra varningssignaler.
● Om säkerhetsbältet inte har ta‐ gits på.
● Vid start om dörrarna eller bak‐ luckan inte är riktigt stängda.
● Om en viss hastighet överskrids med parkeringsbromsen åtdra‐
gen.
● Om den adaptiva farhållaren automatiskt inaktiveras.●Om du kör för nära ett framförva‐
rande fordon.
● Om en programmerad hastighet eller hastighetsgräns överskrids.
● Om ett varningsmeddelande eller
en varningskod visas i förarin‐
formationscentralen.
● Om parkeringshjälpen upptäcker ett föremål.
● Om ett oavsiktligt filbyte inträffar.
● Om backen är i och cykelhållaren
är utfälld.
● Om dieselpartikelfiltret är fullt.
● Om AdBlue behöver fyllas på.
Om bilen är parkerad och/eller
förardörren öppnas
● Vid tänd ytterbelysning.
Under ett Autostop ● Om förardörren öppnas.Batterispänning
Om bilbatteriets spänning är låg visas
ett varningsmeddelande eller
varningskod 174 i förarinformations‐
centralen.
1. Stäng omedelbart av alla elförbru‐
kare som inte krävs för säker kör‐
ning, till exempel stolsvärme, upp‐ värmd bakruta eller andra större
förbrukare.
2. Ladda bilbatteriet genom att köra utan avbrott en stund eller använd
en batteriladdare.
Varningsmeddelandet eller varnings‐
koden försvinner när motorn har
startats två gånger i rad utan spän‐
ningsfall.
Om bilbatteriet inte går att ladda, låt
en verkstad åtgärda orsaken till felet.

126Instrument och reglageFärddatorMenyerna och funktionerna kan väl‐
jas med knapparna på blinkers‐
spaken 3 116.
Tryck på MENU för att välja
Färddator eller välj W på högnivå‐
kombidisplayen.
Färddator på högnivåkombidisplayen
Vrid inställningsratten för att välja en
av undermenyerna:
● trippmätare 1
● genomsnittsförbrukning 1
● genomsnittshastighet 1
● trippmätare 2
● genomsnittsförbrukning 2
● genomsnittshastighet 2

Instrument och reglage127
● digital hastighetsvisning
● räckvidd
● momentan förbrukning
● guidning
Färddator 1 och 2
De två färddatorernas information för
vägmätare, genomsnittsförbrukning
och genomsnittshastighet kan nolls‐
tällas oberoende av varandra genom att trycka på SET/CLR, så att det går
att visa olika färdinformation för olika
förare.Trippmätare
Trippmätaren visar den registrerade sträckan sedan en återställning.
Trippmätaren räknar upp till en
sträcka på 2 000 km och börjar sedan om från 0.
För att återställa trycker du på
SET/CLR under några sekunder.
Räckvidd
Räckvidden beräknas med utgångs‐ punkt från det aktuella innehållet i
tanken och den momentana förbruk‐
ningen. Visningen utgörs av medel‐
värden.
Efter tankning ställs rätt räckvidd
automatiskt in efter en kort stund.
När bränslenivån i tanken är låg visas
ett meddelande i bilar med högnivå‐
kombidisplay.
När tanken behöver fyllas på snarast
visas en varningskod eller ett var‐
ningsmeddelande i displayen för bilar med mellannivå-, högnivå- eller hög‐nivåkombidisplay.
Dessutom lyser eller blinkar kon‐
trollampan i i bränslemätaren
3 114.
Genomsnittsförbrukning Visning av den genomsnittliga för‐
brukningen. Mätningen kan återstäl‐
las när som helst och startar med ett standardvärde.
För att återställa trycker du på
SET/CLR under några sekunder.
Momentan förbrukning
Visning av momentan förbrukning.

128Instrument och reglageGenomsnittshastighetVisning av den genomsnittliga hastig‐
heten. Mätningen kan startas om när
som helst.
För att återställa trycker du på
SET/CLR under några sekunder.
Digital hastighetsvisning Digital visning av den aktuella hastig‐
heten.
Trafikmärkesassistans Anger upptäckta trafikskyltar för en
aktuell vägsträcka 3 205.
Guidning
Utöver navigeringsinformationen på
Colour-Info-Display visas guidning på
förarinformationscentralen.
Annan indikering i bilar med
naturgasmotor:
Räckvidd
Räckvidden indikeras för bensinläge
och för naturgasläge.
Båda lägena kan användas tillsam‐
mans.Genomsnittsförbrukning
Genomsnittlig förbrukning indikeras
alltid i det valda läget.
Bränslevalsreglage 3 104.
Momentan förbrukning Momentan förbrukning indikeras alltid
i det valda läget.
Bränslevalsreglage 3 104.Personliga inställningar
Du kan göra bilens funktioner person‐
liga genom att ändra inställningarna i
Info-Display.
En del personliga förarinställningar
kan memoreras individuellt för varje
nyckel till bilen. Memorerade inställ‐
ningar 3 23.
Beroende på bilens utrustning och
nationella bestämmelser kanske en
del av de funktioner som beskrivs
nedan inte är tillgängliga.
En del funktioner visas bara eller är
bara aktiva då motorn är igång.
Personliga inställningar i Graphic- Info-Display
CD 400plus/CD 400/CD 300
