OPEL ZAFIRA C 2016 Instruktionsbok

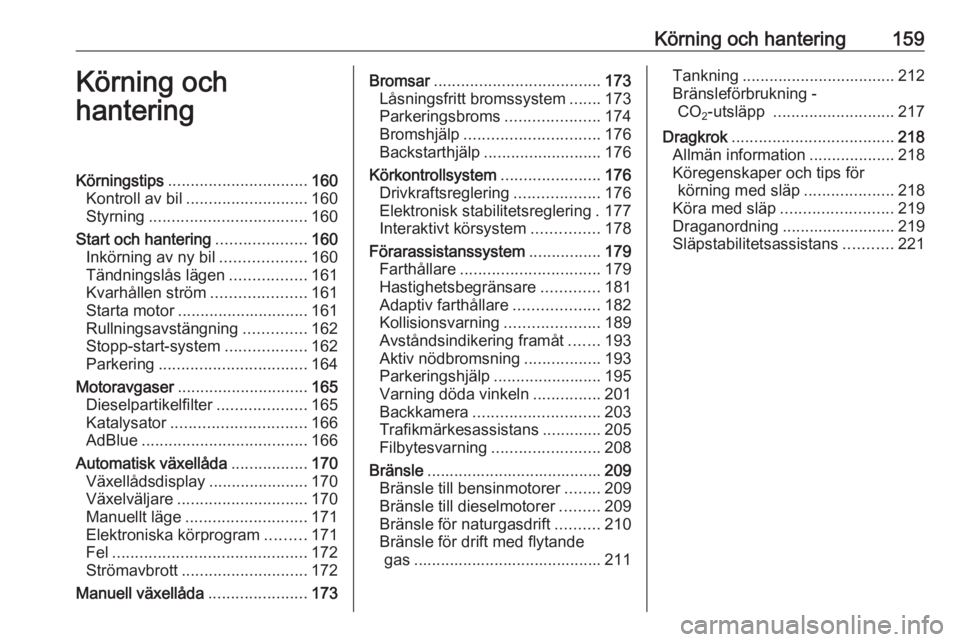

Körning och hantering159Körning och
hanteringKörningstips ............................... 160
Kontroll av bil ........................... 160
Styrning ................................... 160
Start och hantering ....................160
Inkörning av ny bil ...................160
Tändningslås lägen .................161
Kvarhållen ström .....................161
Starta motor ............................. 161
Rullningsavstängning ..............162
Stopp-start-system ..................162
Parkering ................................. 164
Motoravgaser ............................. 165
Dieselpartikelfilter ....................165
Katalysator .............................. 166
AdBlue ..................................... 166
Automatisk växellåda .................170
Växellådsdisplay ......................170
Växelväljare ............................. 170
Manuellt läge ........................... 171
Elektroniska körprogram .........171
Fel ........................................... 172
Strömavbrott ............................ 172
Manuell växellåda ......................173Bromsar..................................... 173
Låsningsfritt bromssystem .......173
Parkeringsbroms .....................174
Bromshjälp .............................. 176
Backstarthjälp .......................... 176
Körkontrollsystem ......................176
Drivkraftsreglering ...................176
Elektronisk stabilitetsreglering . 177 Interaktivt körsystem ...............178
Förarassistanssystem ................179
Farthållare ............................... 179
Hastighetsbegränsare .............181
Adaptiv farthållare ...................182
Kollisionsvarning .....................189
Avståndsindikering framåt .......193
Aktiv nödbromsning .................193
Parkeringshjälp ........................195
Varning döda vinkeln ...............201
Backkamera ............................ 203
Trafikmärkesassistans .............205
Filbytesvarning ........................ 208
Bränsle ....................................... 209
Bränsle till bensinmotorer ........209
Bränsle till dieselmotorer .........209
Bränsle för naturgasdrift ..........210
Bränsle för drift med flytande gas .......................................... 211Tankning .................................. 212
Bränsleförbrukning - CO 2-utsläpp
........................... 217
Dragkrok .................................... 218
Allmän information ...................218
Köregenskaper och tips för körning med släp ....................218
Köra med släp ......................... 219
Draganordning ......................... 219
Släpstabilitetsassistans ...........221

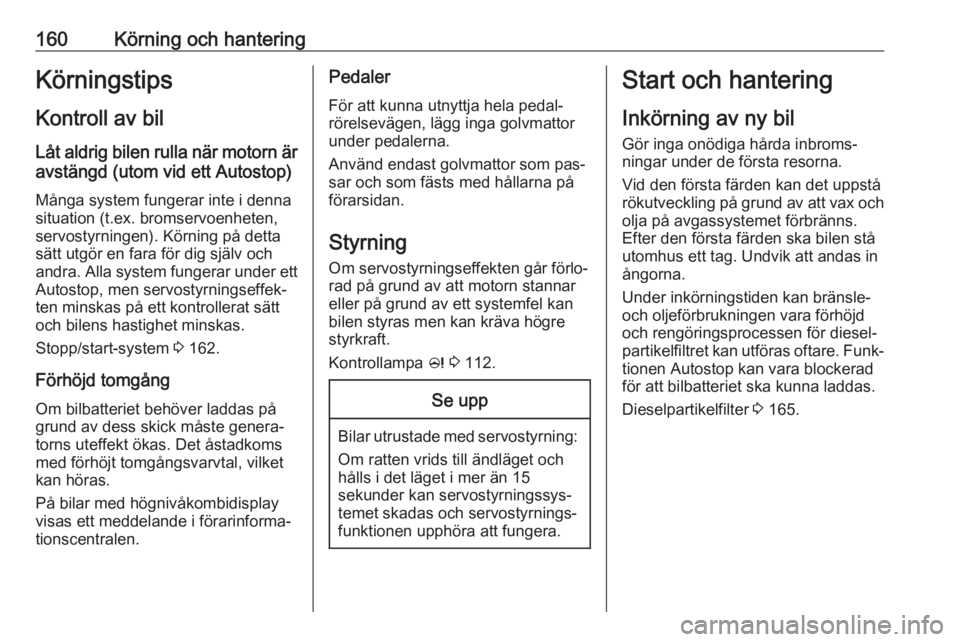

160Körning och hanteringKörningstipsKontroll av bil Låt aldrig bilen rulla när motorn är
avstängd (utom vid ett Autostop)
Många system fungerar inte i denna
situation (t.ex. bromservoenheten, servostyrningen). Körning på detta
sätt utgör en fara för dig själv och
andra. Alla system fungerar under ett
Autostop, men servostyrningseffek‐
ten minskas på ett kontrollerat sätt
och bilens hastighet minskas.
Stopp/start-system 3 162.
Förhöjd tomgång
Om bilbatteriet behöver laddas på
grund av dess skick måste genera‐
torns uteffekt ökas. Det åstadkoms
med förhöjt tomgångsvarvtal, vilket
kan höras.
På bilar med högnivåkombidisplay
visas ett meddelande i förarinforma‐
tionscentralen.Pedaler
För att kunna utnyttja hela pedal‐
rörelsevägen, lägg inga golvmattor
under pedalerna.
Använd endast golvmattor som pas‐ sar och som fästs med hållarna på
förarsidan.
Styrning Om servostyrningseffekten går förlo‐rad på grund av att motorn stannar
eller på grund av ett systemfel kan
bilen styras men kan kräva högre
styrkraft.
Kontrollampa c 3 112.Se upp
Bilar utrustade med servostyrning:
Om ratten vrids till ändläget ochhålls i det läget i mer än 15
sekunder kan servostyrningssys‐
temet skadas och servostyrnings‐
funktionen upphöra att fungera.
Start och hantering
Inkörning av ny bil Gör inga onödiga hårda inbroms‐
ningar under de första resorna.
Vid den första färden kan det uppstå rökutveckling på grund av att vax och
olja på avgassystemet förbränns.
Efter den första färden ska bilen stå
utomhus ett tag. Undvik att andas in
ångorna.
Under inkörningstiden kan bränsle-
och oljeförbrukningen vara förhöjd
och rengöringsprocessen för diesel‐
partikelfiltret kan utföras oftare. Funk‐ tionen Autostop kan vara blockerad
för att bilbatteriet ska kunna laddas.
Dieselpartikelfilter 3 165.

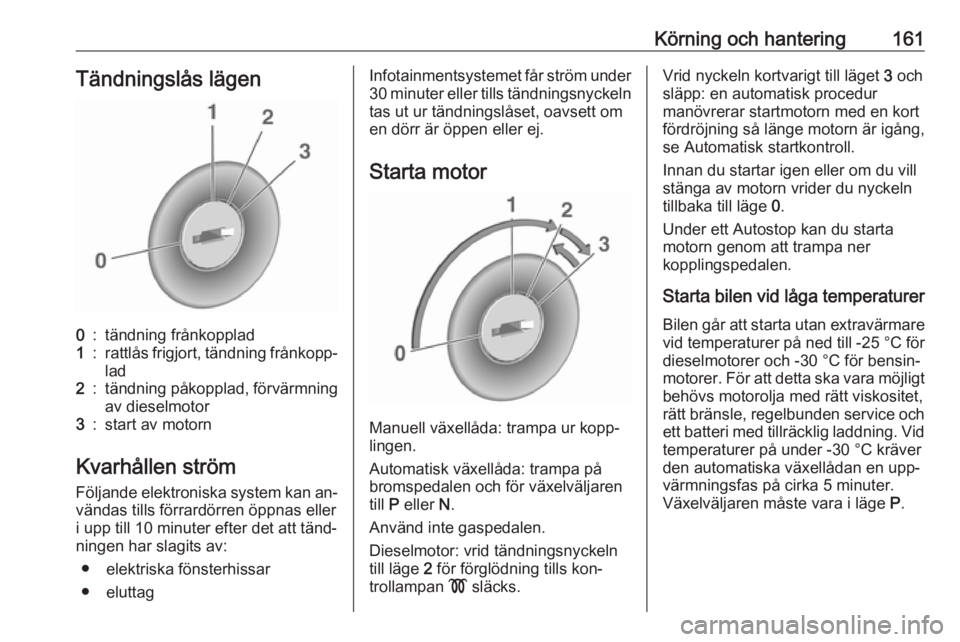

Körning och hantering161Tändningslås lägen0:tändning frånkopplad1:rattlås frigjort, tändning frånkopp‐
lad2:tändning påkopplad, förvärmning av dieselmotor3:start av motorn
Kvarhållen ström
Följande elektroniska system kan an‐
vändas tills förrardörren öppnas eller
i upp till 10 minuter efter det att tänd‐
ningen har slagits av:
● elektriska fönsterhissar
● eluttag
Infotainmentsystemet får ström under 30 minuter eller tills tändningsnyckelntas ut ur tändningslåset, oavsett om
en dörr är öppen eller ej.
Starta motor
Manuell växellåda: trampa ur kopp‐
lingen.
Automatisk växellåda: trampa på
bromspedalen och för växelväljaren
till P eller N.
Använd inte gaspedalen.
Dieselmotor: vrid tändningsnyckeln
till läge 2 för förglödning tills kon‐
trollampan ! släcks.
Vrid nyckeln kortvarigt till läget 3 och
släpp: en automatisk procedur
manövrerar startmotorn med en kort
fördröjning så länge motorn är igång,
se Automatisk startkontroll.
Innan du startar igen eller om du vill
stänga av motorn vrider du nyckeln
tillbaka till läge 0.
Under ett Autostop kan du starta
motorn genom att trampa ner
kopplingspedalen.
Starta bilen vid låga temperaturer Bilen går att starta utan extravärmare vid temperaturer på ned till -25 °C för
dieselmotorer och -30 °C för bensin‐
motorer. För att detta ska vara möjligt
behövs motorolja med rätt viskositet,
rätt bränsle, regelbunden service och ett batteri med tillräcklig laddning. Vid
temperaturer på under -30 °C kräver
den automatiska växellådan en upp‐
värmningsfas på cirka 5 minuter.
Växelväljaren måste vara i läge P.

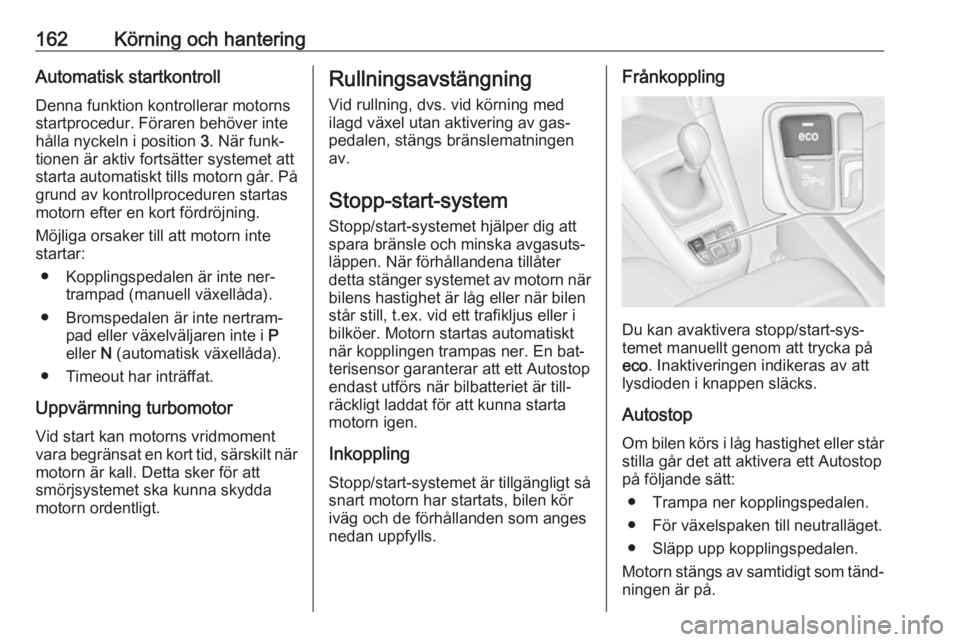

162Körning och hanteringAutomatisk startkontroll
Denna funktion kontrollerar motorns
startprocedur. Föraren behöver inte
hålla nyckeln i position 3. När funk‐
tionen är aktiv fortsätter systemet att
starta automatiskt tills motorn går. På
grund av kontrollproceduren startas
motorn efter en kort fördröjning.
Möjliga orsaker till att motorn inte
startar:
● Kopplingspedalen är inte ner‐ trampad (manuell växellåda).
● Bromspedalen är inte nertram‐ pad eller växelväljaren inte i P
eller N (automatisk växellåda).
● Timeout har inträffat.
Uppvärmning turbomotor
Vid start kan motorns vridmoment
vara begränsat en kort tid, särskilt när
motorn är kall. Detta sker för att
smörjsystemet ska kunna skydda
motorn ordentligt.Rullningsavstängning
Vid rullning, dvs. vid körning med
ilagd växel utan aktivering av gas‐
pedalen, stängs bränslematningen
av.
Stopp-start-system
Stopp/start-systemet hjälper dig att spara bränsle och minska avgasuts‐
läppen. När förhållandena tillåter
detta stänger systemet av motorn när bilens hastighet är låg eller när bilen
står still, t.ex. vid ett trafikljus eller i
bilköer. Motorn startas automatiskt
när kopplingen trampas ner. En bat‐
terisensor garanterar att ett Autostop endast utförs när bilbatteriet är till‐
räckligt laddat för att kunna starta
motorn igen.
Inkoppling
Stopp/start-systemet är tillgängligt så
snart motorn har startats, bilen kör
iväg och de förhållanden som anges
nedan uppfylls.Frånkoppling
Du kan avaktivera stopp/start-sys‐
temet manuellt genom att trycka på
eco . Inaktiveringen indikeras av att
lysdioden i knappen släcks.
Autostop Om bilen körs i låg hastighet eller står
stilla går det att aktivera ett Autostop
på följande sätt:
● Trampa ner kopplingspedalen.
● För växelspaken till neutralläget.
● Släpp upp kopplingspedalen.
Motorn stängs av samtidigt som tänd‐ ningen är på.

Körning och hantering163

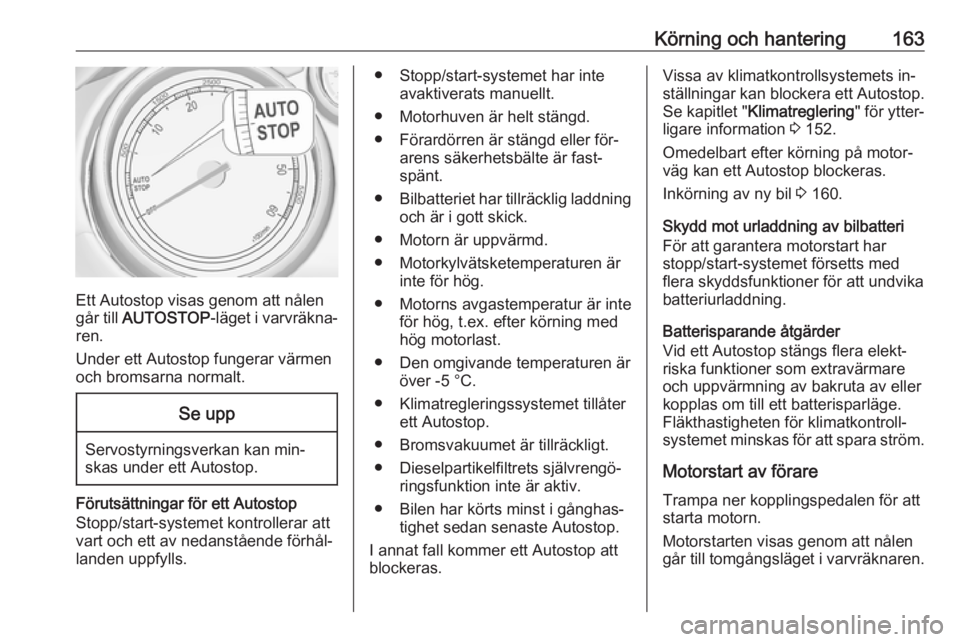

Ett Autostop visas genom att nålen
går till AUTOSTOP -läget i varvräkna‐
ren.
Under ett Autostop fungerar värmen
och bromsarna normalt.
Se upp
Servostyrningsverkan kan min‐
skas under ett Autostop.
Förutsättningar för ett Autostop
Stopp/start-systemet kontrollerar att
vart och ett av nedanstående förhål‐
landen uppfylls.
● Stopp/start-systemet har inte avaktiverats manuellt.
● Motorhuven är helt stängd.
● Förardörren är stängd eller för‐ arens säkerhetsbälte är fast‐
spänt.
● Bilbatteriet har tillräcklig laddning
och är i gott skick.
● Motorn är uppvärmd.
● Motorkylvätsketemperaturen är inte för hög.
● Motorns avgastemperatur är inte för hög, t.ex. efter körning med
hög motorlast.
● Den omgivande temperaturen är över -5 °C.
● Klimatregleringssystemet tillåter ett Autostop.
● Bromsvakuumet är tillräckligt.
● Dieselpartikelfiltrets självrengö‐ ringsfunktion inte är aktiv.
● Bilen har körts minst i gånghas‐ tighet sedan senaste Autostop.
I annat fall kommer ett Autostop att blockeras.Vissa av klimatkontrollsystemets in‐
ställningar kan blockera ett Autostop. Se kapitlet " Klimatreglering " för ytter‐
ligare information 3 152.
Omedelbart efter körning på motor‐
väg kan ett Autostop blockeras.
Inkörning av ny bil 3 160.
Skydd mot urladdning av bilbatteri
För att garantera motorstart har
stopp/start-systemet försetts med
flera skyddsfunktioner för att undvika
batteriurladdning.
Batterisparande åtgärder Vid ett Autostop stängs flera elekt‐
riska funktioner som extravärmare
och uppvärmning av bakruta av eller
kopplas om till ett batterisparläge.
Fläkthastigheten för klimatkontroll‐
systemet minskas för att spara ström.
Motorstart av förare
Trampa ner kopplingspedalen för att
starta motorn.
Motorstarten visas genom att nålen
går till tomgångsläget i varvräknaren.

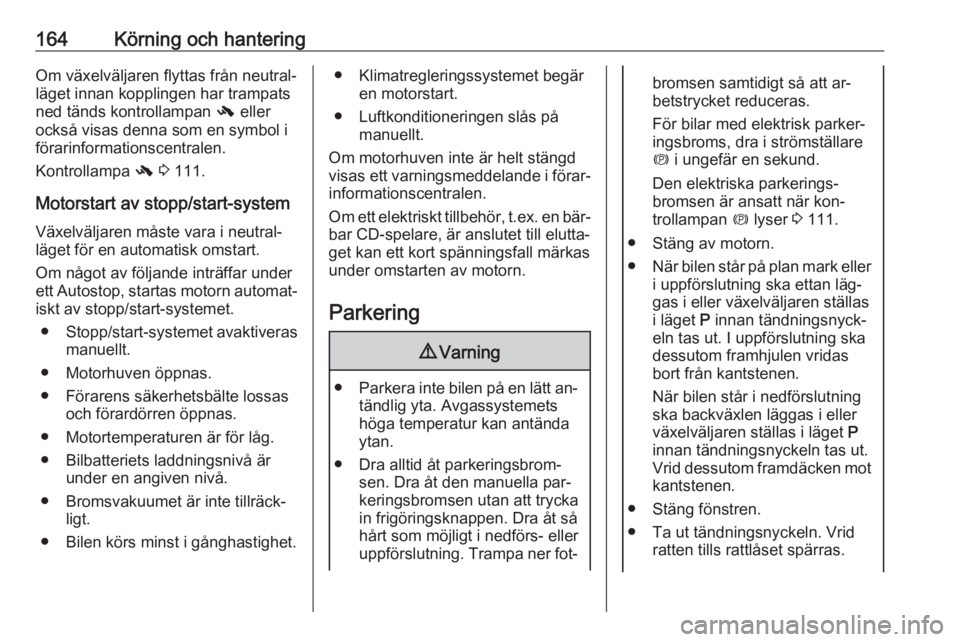

164Körning och hanteringOm växelväljaren flyttas från neutral‐
läget innan kopplingen har trampats
ned tänds kontrollampan - eller
också visas denna som en symbol i
förarinformationscentralen.
Kontrollampa - 3 111.
Motorstart av stopp/start-system Växelväljaren måste vara i neutral‐
läget för en automatisk omstart.
Om något av följande inträffar under
ett Autostop, startas motorn automat‐
iskt av stopp/start-systemet.
● Stopp/start-systemet avaktiveras
manuellt.
● Motorhuven öppnas.
● Förarens säkerhetsbälte lossas och förardörren öppnas.
● Motortemperaturen är för låg.
● Bilbatteriets laddningsnivå är under en angiven nivå.
● Bromsvakuumet är inte tillräck‐ ligt.
● Bilen körs minst i gånghastighet.● Klimatregleringssystemet begär en motorstart.
● Luftkonditioneringen slås på manuellt.
Om motorhuven inte är helt stängd
visas ett varningsmeddelande i förar‐
informationscentralen.
Om ett elektriskt tillbehör, t.ex. en bär‐
bar CD-spelare, är anslutet till elutta‐
get kan ett kort spänningsfall märkas
under omstarten av motorn.
Parkering9 Varning
● Parkera inte bilen på en lätt an‐
tändlig yta. Avgassystemets
höga temperatur kan antända
ytan.
● Dra alltid åt parkeringsbrom‐ sen. Dra åt den manuella par‐
keringsbromsen utan att trycka
in frigöringsknappen. Dra åt så hårt som möjligt i nedförs- eller
uppförslutning. Trampa ner fot‐
bromsen samtidigt så att ar‐
betstrycket reduceras.
För bilar med elektrisk parker‐
ingsbroms, dra i strömställare
m i ungefär en sekund.
Den elektriska parkerings‐
bromsen är ansatt när kon‐
trollampan m lyser 3 111.
● Stäng av motorn. ● När bilen står på plan mark eller
i uppförslutning ska ettan läg‐
gas i eller växelväljaren ställas
i läget P innan tändningsnyck‐
eln tas ut. I uppförslutning ska
dessutom framhjulen vridas
bort från kantstenen.
När bilen står i nedförslutning
ska backväxlen läggas i eller
växelväljaren ställas i läget P
innan tändningsnyckeln tas ut.
Vrid dessutom framdäcken mot kantstenen.
● Stäng fönstren.
● Ta ut tändningsnyckeln. Vrid ratten tills rattlåset spärras.

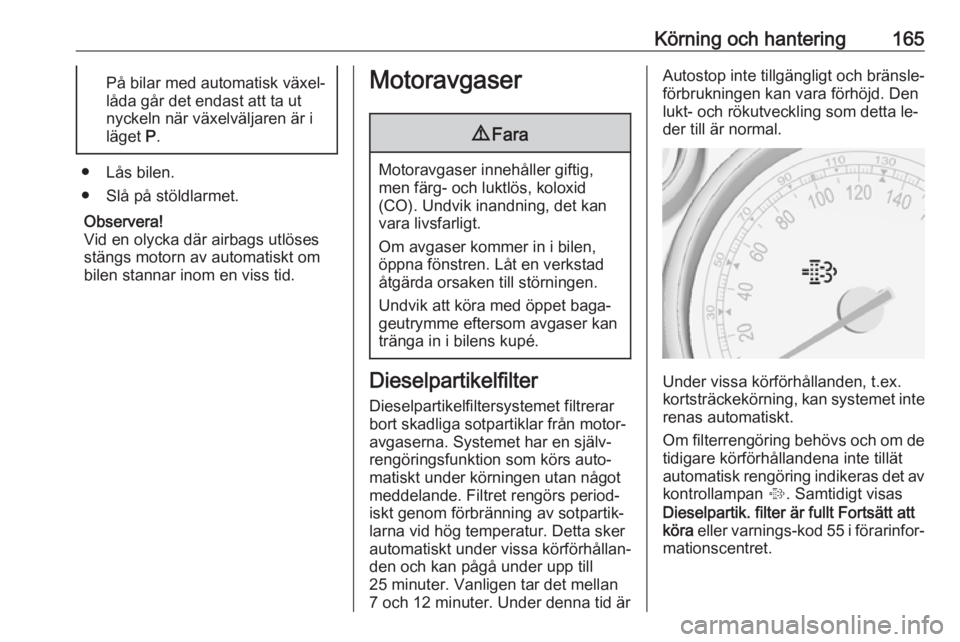

Körning och hantering165På bilar med automatisk växel‐
låda går det endast att ta ut
nyckeln när växelväljaren är i
läget P.
● Lås bilen.
● Slå på stöldlarmet.
Observera!
Vid en olycka där airbags utlöses stängs motorn av automatiskt om
bilen stannar inom en viss tid.
Motoravgaser9 Fara
Motoravgaser innehåller giftig,
men färg- och luktlös, koloxid
(CO). Undvik inandning, det kan
vara livsfarligt.
Om avgaser kommer in i bilen,
öppna fönstren. Låt en verkstad
åtgärda orsaken till störningen.
Undvik att köra med öppet baga‐
geutrymme eftersom avgaser kan
tränga in i bilens kupé.
Dieselpartikelfilter
Dieselpartikelfiltersystemet filtrerar
bort skadliga sotpartiklar från motor‐
avgaserna. Systemet har en själv‐
rengöringsfunktion som körs auto‐
matiskt under körningen utan något
meddelande. Filtret rengörs period‐
iskt genom förbränning av sotpartik‐
larna vid hög temperatur. Detta sker
automatiskt under vissa körförhållan‐
den och kan pågå under upp till
25 minuter. Vanligen tar det mellan
7 och 12 minuter. Under denna tid är
Autostop inte tillgängligt och bränsle‐
förbrukningen kan vara förhöjd. Den
lukt- och rökutveckling som detta le‐
der till är normal.
Under vissa körförhållanden, t.ex.
kortsträckekörning, kan systemet inte renas automatiskt.
Om filterrengöring behövs och om de tidigare körförhållandena inte tillät
automatisk rengöring indikeras det av
kontrollampan %. Samtidigt visas
Dieselpartik. filter är fullt Fortsätt att
köra eller varnings-kod 55 i förarinfor‐
mationscentret.

166Körning och hantering% tänds när dieselpartikelfiltret är
fullt. Starta rengöringsprocessen så
snart som möjligt.
% blinkar när dieselpartikelfiltret är
fullt. Starta genast rengöringsproces‐ sen för att undvika motorskada.
Rengöringsprocess Du aktiverar rengöringsprocessen
genom att fortsätta köra och hålla mo‐
torvarvtalet över 2000 varv per minut.
Växla ner vid behov. Rengöringen av dieselpartikelfiltret startas.
Om g också tänds är det inte möj‐
ligt att utföra rengöring. Kontakta en
verkstad för hjälp.Se upp
Om rengöringsprocessen avbryts
finns det risk för att allvarliga mo‐
torskador uppstår.
Rengöringen utförs snabbast vid
höga motorvarvtal och med hög be‐
lastning.
Kontrollampan % släcks när själv‐
rengöringen har slutförts.
Katalysator Tack vare katalysatorn reduceras
mängden skadliga ämnen i avgas‐
erna.Se upp
Andra bränslekvaliteter än de som nämns på sidorna 3 209, 3 277
kan skada katalysatorn och delar
av elektroniken.
Oförbränt bränsle kan leda till
överhettning och till skador på
katalysatorn. Undvik därför att an‐ vända startmotorn för länge, att
köra slut på tanken och att starta
motorn genom påskjutning eller
bogsering.
Vid misständningar, ojämn motor‐
gång, tydligt minskad motoreffekt
eller andra ovanliga driftstörningar, låt
omedelbart en verkstad åtgärda or‐
saken till störningen. Fortsätt i nödfall
körningen en kort stund, med låg
hastighet och låga varvtal.
AdBlue
Allmän information
Selektiv katalytisk reduktion
(BlueInjection) är en metod för att
minska kväveoxiderna betydligt i av‐
gasutsläppen. Detta uppnås genom
insprutning av en urealösning, "Die‐
sel Exhaust Fluid" (DEF) i avgassys‐
temet.
Den DEF -vätska som används kallas
AdBlue Ⓡ 1)
. Det är en färglös och
luktfri vätska som varken är brandfar‐ lig eller giftig och består av 32 % urea och 68 % vatten.9 Varning
Undvik att få AdBlue i ögonen eller
på huden.
Vid ögon- eller hudkontakt ska du
skölja med vatten.
1) Registrerat varumärke som tillhör Verband der Automobilindustrie e.V. (VDA).

Körning och hantering167Se upp
Se till så att inte AdBlue kommer i
kontakt med bilens lack.
Om detta sker ska du skölja av med vatten.
AdBlue fryser vid en temperatur av
ca. -11 °C . Eftersom bilen är utrustad
med en AdBlue-förvärmare kan ut‐
släppsminskningar vid låga tempera‐
turer garanteras. AdBlue-förvärma‐
ren fungerar automatiskt.
Nivåvarningar
Förbrukningen av AdBlue är ca. 0,7 liter per 1000 km och beror på körsät‐ tet.
Om AdBlue sjunker under ett visst
värde visas nivåvarningen AdBlue
område: 2400 km i förarinformations‐
centralen.
Minst 5 liter AdBlue måste fyllas på så
snart som möjligt.
Det går att köra utan några begräns‐
ningar.
Om AdBlue inte fylls på innan bilen
har kört ett visst avstånd visas ytter‐
ligare nivå varningar i förarinforma‐
tionscentralen beroende på den
aktuella AdBlue-nivån. Senare visas
begäran om påfyllning av AdBlue och
slutligen visas meddelandet om att
start av motorn hindras. Dessa be‐
gränsningar måste respekteras enligt
lag.
Vid en AdBlue-sträcka på 900 km
visas följande varningsmeddelanden
alternerande i förarinformations‐
centralen:
● AdBlue låg Fyll på nu
● Motorns omstart förhindras i 900
km
Dessutom blinkar kontrollampan Y
kontinuerligt och ett varningsljud hörs
fyra gånger var tredje minut.

168Körning och hantering
Innan förhindrandet av motorns åter‐
start aktiveras visas följande var‐
ningsmeddelanden omväxlande i
förarinformationscentralen:
● AdBlue tom Fyll på nu
● Motorn startar inte om
Dessutom blinkar kontrollampan Y
kontinuerligt och ett varningsljud hörs
fyra gånger var tredje minut.
När start av motorn har förhindrats
visas följande meddelande:
Fyll på AdBlue för att starta fordonet .
För att motorn ska kunna startas
måste tanken fyllas med AdBlue först.
Varning om höga utsläpp
Om avgasutsläppen överstiger ett
visst värde kommer varningsmedde‐
landen som liknar de avståndsvar‐
ningar som beskrivits ovan att visas i
förarinformationscentralen.
En begäran om att avgassystemet
måste kontrolleras och ett medde‐
lande om att motorn inte kan startas
om visas. Dessa begränsningar
måste respekteras enligt lag.
Sök upp din verkstad för att få hjälp.
Påfyllning av AdBlueSe upp
Använd endast AdBlue som upp‐
fyller de europeiska standarderna
DIN 70 070 och ISO 22241-1.
Använd inga tillsatser.
Späd inte ut AdBlue.
Om du gör det kan systemet för
selektiv katalytisk reduktion ska‐
das.
Observera!
Använd endast de angivna AdBlue-
behållarna vid påfyllning för att för‐
hindra att för mycket AdBlue fylls på. Dessutom hålls ångorna kvar i be‐
hållaren så att de inte släpps ut.
Eftersom AdBlue har en begränsad
hållbarhet bör du kontrollera ut‐
gångsdatumet före påfyllning.
Observera!
Minst 5 liter AdBlue måste tillsättas
vid påfyllning. Annars kanske inte
påfyllningen av AdBlue upptäcks av
systemet.
Om påfyllningen av AdBlue inte upp‐
täcks:
1. Kör bilen kontinuerligt i 10 minuter och se till att hastig‐
heten alltid är högre än 20 km/h.
2. Om påfyllning av AdBlue upp‐ täcks försvinner de begräns‐
ningar som är kopplade till
AdBlue-försörjningen.
