OPEL ZAFIRA C 2016 Instruktionsbok

Bilvård249Systemstatus och tryckvarningar in‐
dikeras med ett meddelande och det
aktuella däcket blinkande i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.

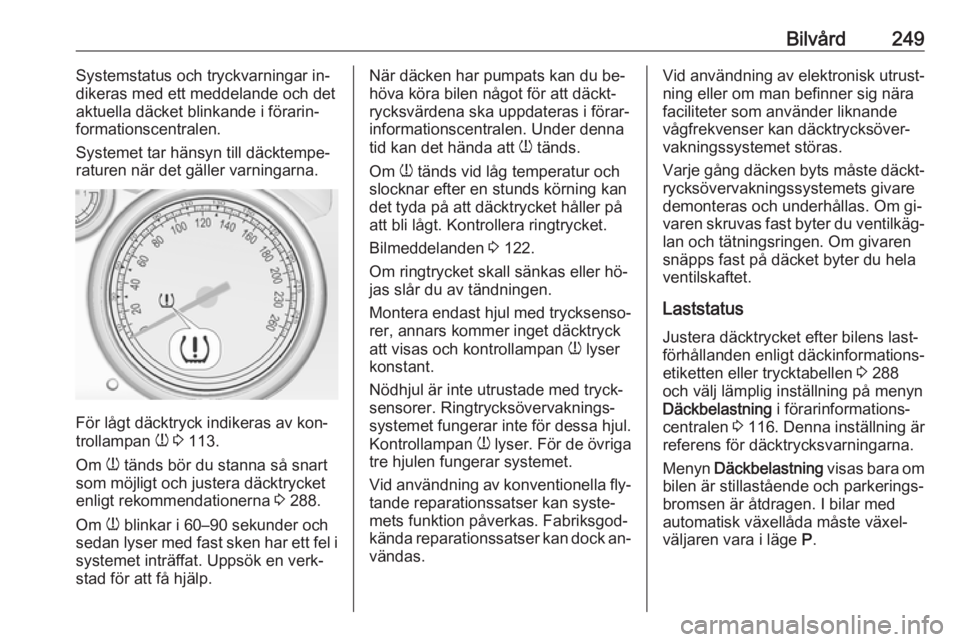

För lågt däcktryck indikeras av kon‐
trollampan w 3 113.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 288.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
När däcken har pumpats kan du be‐
höva köra bilen något för att däckt‐
rycksvärdena ska uppdateras i förar‐
informationscentralen. Under denna
tid kan det hända att w tänds.
Om w tänds vid låg temperatur och
slocknar efter en stunds körning kan
det tyda på att däcktrycket håller på
att bli lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 122.
Om ringtrycket skall sänkas eller hö‐
jas slår du av tändningen.
Montera endast hjul med trycksenso‐
rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Nödhjul är inte utrustade med tryck‐
sensorer. Ringtrycksövervaknings‐
systemet fungerar inte för dessa hjul.
Kontrollampan w lyser. För de övriga
tre hjulen fungerar systemet.
Vid användning av konventionella fly‐ tande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock an‐
vändas.Vid användning av elektronisk utrust‐
ning eller om man befinner sig nära faciliteter som använder liknande
vågfrekvenser kan däcktrycksöver‐
vakningssystemet störas.
Varje gång däcken byts måste däckt‐ rycksövervakningssystemets givare
demonteras och underhållas. Om gi‐
varen skruvas fast byter du ventilkäg‐
lan och tätningsringen. Om givaren
snäpps fast på däcket byter du hela
ventilskaftet.
Laststatus Justera däcktrycket efter bilens last‐
förhållanden enligt däckinformations‐
etiketten eller trycktabellen 3 288
och välj lämplig inställning på menyn
Däckbelastning i förarinformations‐
centralen 3 116 . Denna inställning är
referens för däcktrycksvarningarna.
Menyn Däckbelastning visas bara om
bilen är stillastående och parkerings‐
bromsen är åtdragen. I bilar med
automatisk växellåda måste växel‐
väljaren vara i läge P.

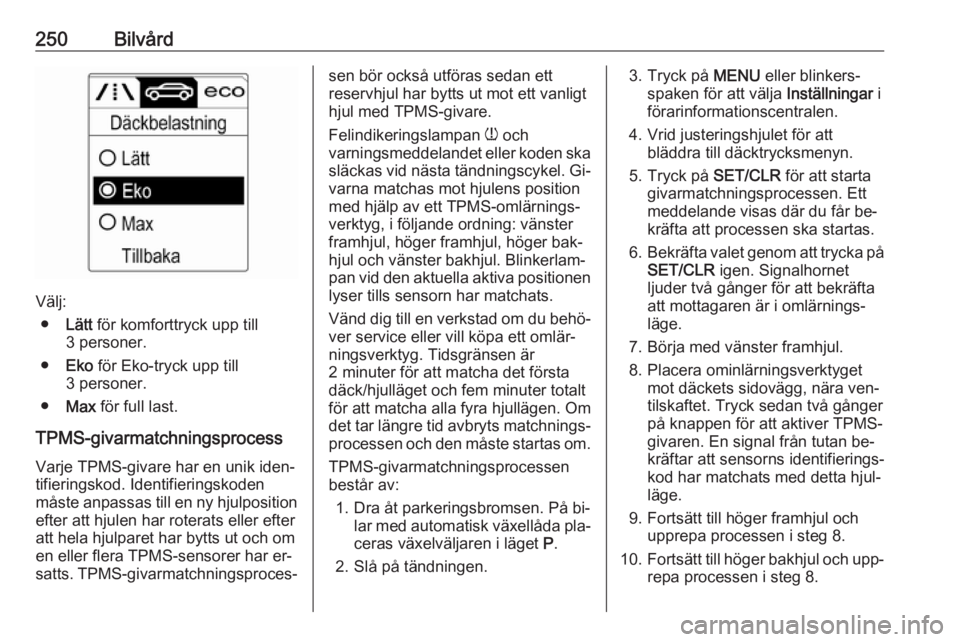

250Bilvård
Välj:● Lätt för komforttryck upp till
3 personer.
● Eko för Eko-tryck upp till
3 personer.
● Max för full last.
TPMS-givarmatchningsprocess Varje TPMS-givare har en unik iden‐
tifieringskod. Identifieringskoden
måste anpassas till en ny hjulposition
efter att hjulen har roterats eller efter
att hela hjulparet har bytts ut och om
en eller flera TPMS-sensorer har er‐
satts. TPMS-givarmatchningsproces‐
sen bör också utföras sedan ett
reservhjul har bytts ut mot ett vanligt
hjul med TPMS-givare.
Felindikeringslampan w och
varningsmeddelandet eller koden ska
släckas vid nästa tändningscykel. Gi‐ varna matchas mot hjulens position
med hjälp av ett TPMS-omlärnings‐
verktyg, i följande ordning: vänster
framhjul, höger framhjul, höger bak‐
hjul och vänster bakhjul. Blinkerlam‐
pan vid den aktuella aktiva positionen
lyser tills sensorn har matchats.
Vänd dig till en verkstad om du behö‐ ver service eller vill köpa ett omlär‐
ningsverktyg. Tidsgränsen är
2 minuter för att matcha det första
däck/hjulläget och fem minuter totalt för att matcha alla fyra hjullägen. Om
det tar längre tid avbryts matchnings‐
processen och den måste startas om.
TPMS-givarmatchningsprocessen
består av:
1. Dra åt parkeringsbromsen. På bi‐ lar med automatisk växellåda pla‐
ceras växelväljaren i läget P.
2. Slå på tändningen.3. Tryck på MENU eller blinkers‐
spaken för att välja Inställningar i
förarinformationscentralen.
4. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
5. Tryck på SET/CLR för att starta
givarmatchningsprocessen. Ett
meddelande visas där du får be‐
kräfta att processen ska startas.
6. Bekräfta valet genom att trycka på
SET/CLR igen. Signalhornet
ljuder två gånger för att bekräfta
att mottagaren är i omlärnings‐
läge.
7. Börja med vänster framhjul.
8. Placera ominlärningsverktyget mot däckets sidovägg, nära ven‐
tilskaftet. Tryck sedan två gånger
på knappen för att aktiver TPMS-
givaren. En signal från tutan be‐
kräftar att sensorns identifierings‐
kod har matchats med detta hjul‐
läge.
9. Fortsätt till höger framhjul och upprepa processen i steg 8.
10. Fortsätt till höger bakhjul och upp‐
repa processen i steg 8.

Bilvård25111. Fortsätt till vänster bakdäck ochupprepa processen i steg 8.
Signalhornet ljuder två gånger för
att visa att givarens identifierings‐ kod har matchats med vänster
bakdäck och att TPMS-match‐
ningsprocessen inte längre är ak‐
tiv.
12. Stäng av tändningen.
13. Pumpa alla fyra däcken till det re‐
kommenderade däcktrycket enligt
däcktrycksetiketten.
14. Se till att däckets laddningsstatus är inställd enligt det vala trycket
3 116.
Temperaturförhållanden Däcktrycket är beroende av däckets
temperatur. Under körning ökar tem‐ peraturen och trycket i däcket. Däckt‐
rycksvärdena på däckinformations‐
etiketten och i däcktryckstabellen gäl‐ ler för kalla däck, dvs. 20 °C. En tem‐
peraturökning med 10 °C motsvarar
en tryckökning med nästan 10 kPa.
Detta måste man beakta när man
kontrollerar varma däck.Det däcktrycksvärde som visas i
förarinformationscentralen visar det
faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.
Mönsterdjup
Kontrollera profildjupet regelbundet.
Däck ska av säkerhetsskäl bytas när
profildjupet har nått ner till 2-3 mm
(4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på

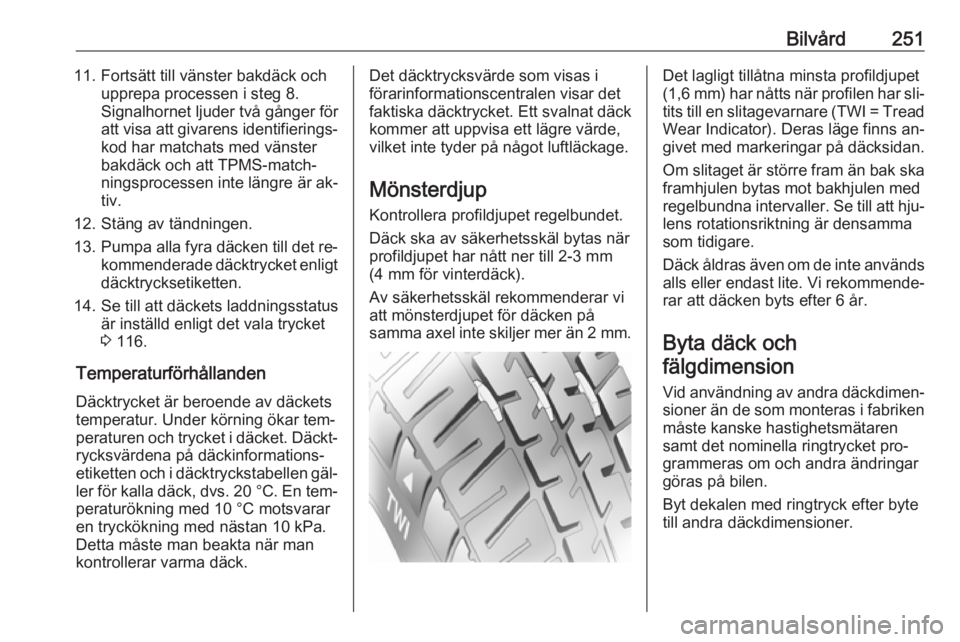

samma axel inte skiljer mer än 2 mm.Det lagligt tillåtna minsta profildjupet
( 1,6 mm) har nåtts när profilen har sli‐
tits till en slitagevarnare (TWI = Tread Wear Indicator). Deras läge finns an‐
givet med markeringar på däcksidan.
Om slitaget är större fram än bak ska
framhjulen bytas mot bakhjulen med
regelbundna intervaller. Se till att hju‐
lens rotationsriktning är densamma
som tidigare.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐ rar att däcken byts efter 6 år.
Byta däck och fälgdimension
Vid användning av andra däckdimen‐sioner än de som monteras i fabriken måste kanske hastighetsmätaren
samt det nominella ringtrycket pro‐ grammeras om och andra ändringar
göras på bilen.
Byt dekalen med ringtryck efter byte
till andra däckdimensioner.

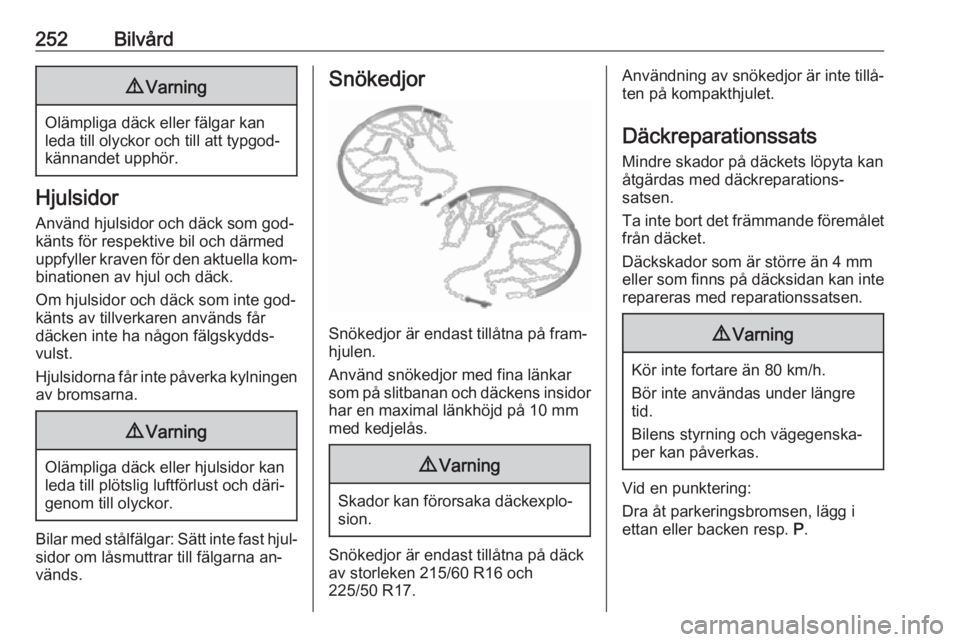

252Bilvård9Varning
Olämpliga däck eller fälgar kan
leda till olyckor och till att typgod‐
kännandet upphör.
Hjulsidor
Använd hjulsidor och däck som god‐
känts för respektive bil och därmed
uppfyller kraven för den aktuella kom‐ binationen av hjul och däck.
Om hjulsidor och däck som inte god‐
känts av tillverkaren används får
däcken inte ha någon fälgskydds‐
vulst.
Hjulsidorna får inte påverka kylningen av bromsarna.
9 Varning
Olämpliga däck eller hjulsidor kan
leda till plötslig luftförlust och däri‐ genom till olyckor.
Bilar med stålfälgar: Sätt inte fast hjul‐sidor om låsmuttrar till fälgarna an‐
vänds.
Snökedjor
Snökedjor är endast tillåtna på fram‐
hjulen.
Använd snökedjor med fina länkar
som på slitbanan och däckens insidor
har en maximal länkhöjd på 10 mm
med kedjelås.
9 Varning
Skador kan förorsaka däckexplo‐
sion.
Snökedjor är endast tillåtna på däck
av storleken 215/60 R16 och
225/50 R17.
Användning av snökedjor är inte tillå‐ ten på kompakthjulet.
Däckreparationssats
Mindre skador på däckets löpyta kan
åtgärdas med däckreparations‐
satsen.
Ta inte bort det främmande föremålet från däcket.
Däckskador som är större än 4 mm
eller som finns på däcksidan kan inte
repareras med reparationssatsen.9 Varning
Kör inte fortare än 80 km/h.
Bör inte användas under längre
tid.
Bilens styrning och vägegenska‐
per kan påverkas.
Vid en punktering:
Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.

Bilvård253

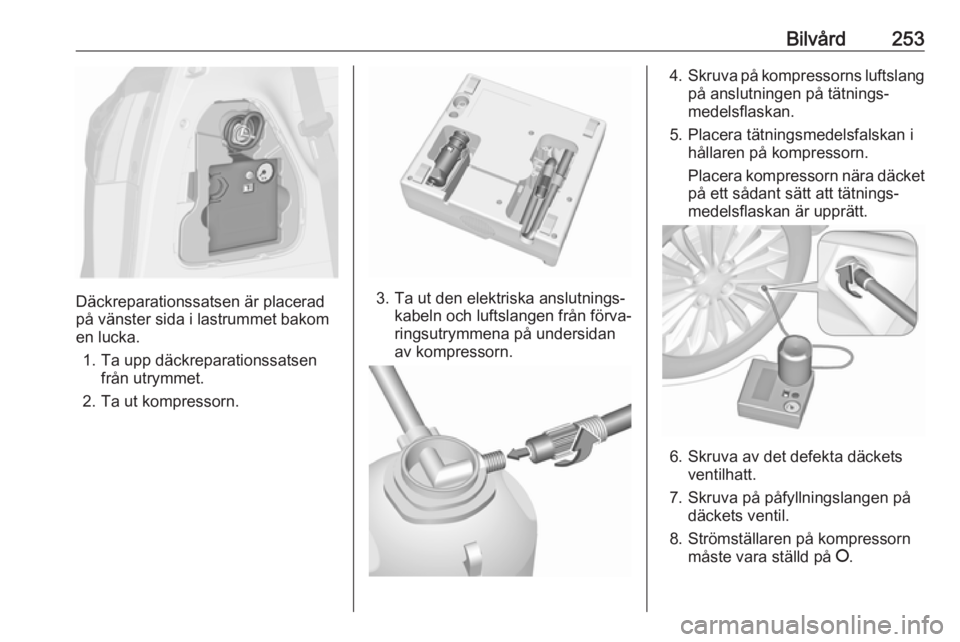

Däckreparationssatsen är placerad
på vänster sida i lastrummet bakom
en lucka.
1. Ta upp däckreparationssatsen från utrymmet.
2. Ta ut kompressorn.3. Ta ut den elektriska anslutnings‐ kabeln och luftslangen från förva‐
ringsutrymmena på undersidan
av kompressorn.
4. Skruva på kompressorns luftslang
på anslutningen på tätnings‐
medelsflaskan.
5. Placera tätningsmedelsfalskan i hållaren på kompressorn.
Placera kompressorn nära däcket på ett sådant sätt att tätnings‐
medelsflaskan är upprätt.
6. Skruva av det defekta däckets ventilhatt.
7. Skruva på påfyllningslangen på däckets ventil.
8. Strömställaren på kompressorn måste vara ställd på J.

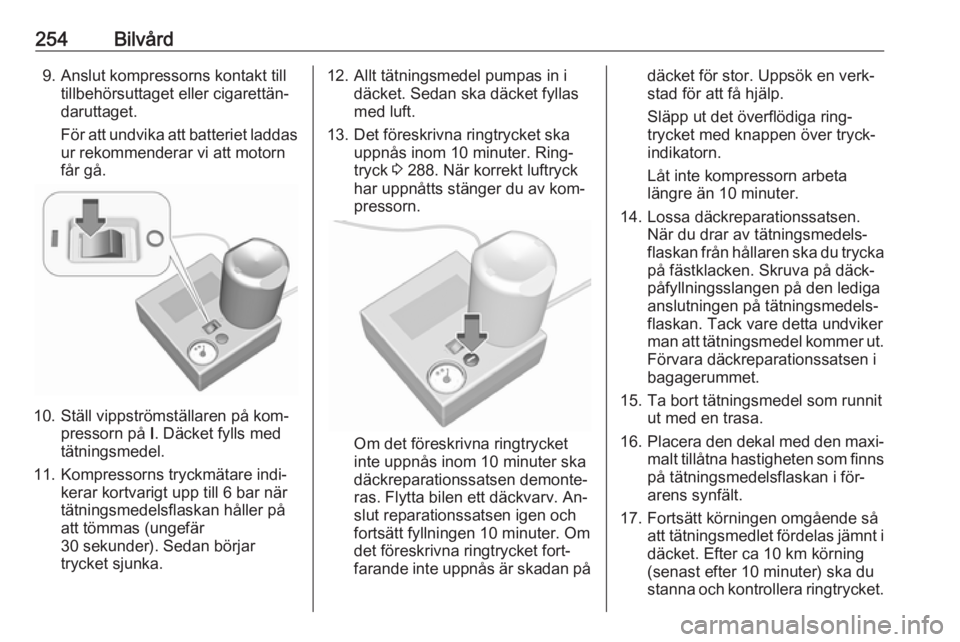

254Bilvård9. Anslut kompressorns kontakt tilltillbehörsuttaget eller cigarettän‐
daruttaget.
För att undvika att batteriet laddas
ur rekommenderar vi att motorn
får gå.
10. Ställ vippströmställaren på kom‐ pressorn på I. Däcket fylls med
tätningsmedel.
11. Kompressorns tryckmätare indi‐ kerar kortvarigt upp till 6 bar när
tätningsmedelsflaskan håller på
att tömmas (ungefär
30 sekunder). Sedan börjar trycket sjunka.
12. Allt tätningsmedel pumpas in i däcket. Sedan ska däcket fyllas
med luft.
13. Det föreskrivna ringtrycket ska uppnås inom 10 minuter. Ring‐
tryck 3 288. När korrekt luftryck
har uppnåtts stänger du av kom‐
pressorn.
Om det föreskrivna ringtrycket
inte uppnås inom 10 minuter ska däckreparationssatsen demonte‐
ras. Flytta bilen ett däckvarv. An‐
slut reparationssatsen igen och
fortsätt fyllningen 10 minuter. Om
det föreskrivna ringtrycket fort‐
farande inte uppnås är skadan på
däcket för stor. Uppsök en verk‐
stad för att få hjälp.
Släpp ut det överflödiga ring‐
trycket med knappen över tryck‐
indikatorn.
Låt inte kompressorn arbeta längre än 10 minuter.
14. Lossa däckreparationssatsen. När du drar av tätningsmedels‐
flaskan från hållaren ska du trycka
på fästklacken. Skruva på däck‐
påfyllningsslangen på den lediga
anslutningen på tätningsmedels‐
flaskan. Tack vare detta undviker man att tätningsmedel kommer ut.
Förvara däckreparationssatsen i
bagagerummet.
15. Ta bort tätningsmedel som runnit ut med en trasa.
16. Placera den dekal med den maxi‐
malt tillåtna hastigheten som finns på tätningsmedelsflaskan i för‐
arens synfält.
17. Fortsätt körningen omgående så att tätningsmedlet fördelas jämnt i
däcket. Efter ca 10 km körning
(senast efter 10 minuter) ska du
stanna och kontrollera ringtrycket.

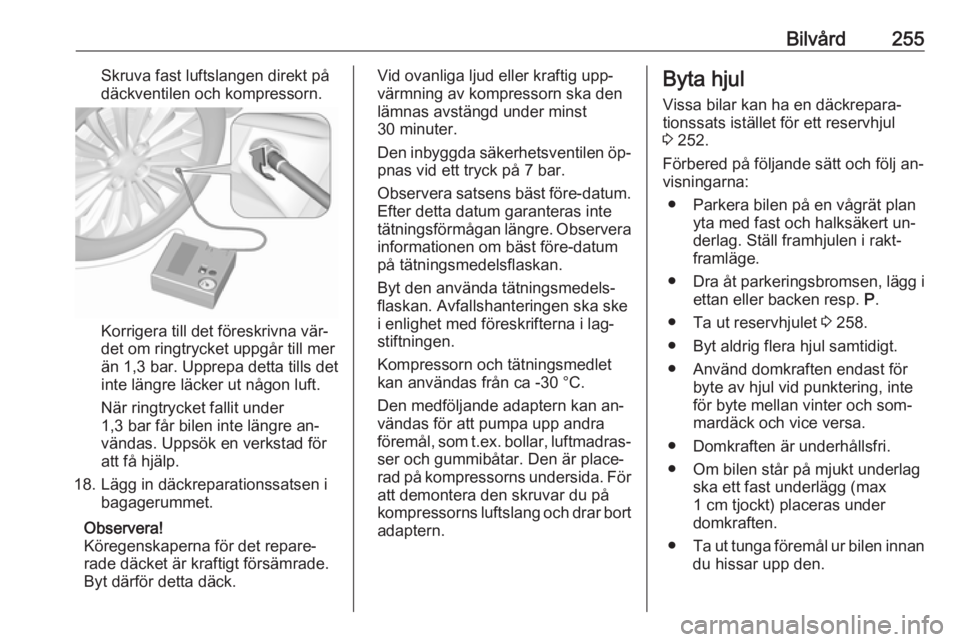

Bilvård255Skruva fast luftslangen direkt på
däckventilen och kompressorn.
Korrigera till det föreskrivna vär‐
det om ringtrycket uppgår till mer
än 1,3 bar. Upprepa detta tills det
inte längre läcker ut någon luft.
När ringtrycket fallit under
1,3 bar får bilen inte längre an‐
vändas. Uppsök en verkstad för
att få hjälp.
18. Lägg in däckreparationssatsen i bagagerummet.
Observera!
Köregenskaperna för det repare‐
rade däcket är kraftigt försämrade.
Byt därför detta däck.
Vid ovanliga ljud eller kraftig upp‐
värmning av kompressorn ska den
lämnas avstängd under minst
30 minuter.
Den inbyggda säkerhetsventilen öp‐ pnas vid ett tryck på 7 bar.
Observera satsens bäst före-datum.
Efter detta datum garanteras inte
tätningsförmågan längre. Observera informationen om bäst före-datum
på tätningsmedelsflaskan.
Byt den använda tätningsmedels‐
flaskan. Avfallshanteringen ska ske
i enlighet med föreskrifterna i lag‐
stiftningen.
Kompressorn och tätningsmedlet
kan användas från ca -30 °C.
Den medföljande adaptern kan an‐
vändas för att pumpa upp andra
föremål, som t.ex. bollar, luftmadras‐ ser och gummibåtar. Den är place‐
rad på kompressorns undersida. För att demontera den skruvar du på
kompressorns luftslang och drar bort
adaptern.Byta hjul
Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul
3 252.
Förbered på följande sätt och följ an‐
visningarna:
● Parkera bilen på en vågrät plan yta med fast och halksäkert un‐
derlag. Ställ framhjulen i rakt‐ framläge.
● Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
● Ta ut reservhjulet 3 258.
● Byt aldrig flera hjul samtidigt.
● Använd domkraften endast för byte av hjul vid punktering, inte
för byte mellan vinter och som‐
mardäck och vice versa.
● Domkraften är underhållsfri.
● Om bilen står på mjukt underlag ska ett fast underlägg (max
1 cm tjockt) placeras under
domkraften.
● Ta ut tunga föremål ur bilen innan
du hissar upp den.

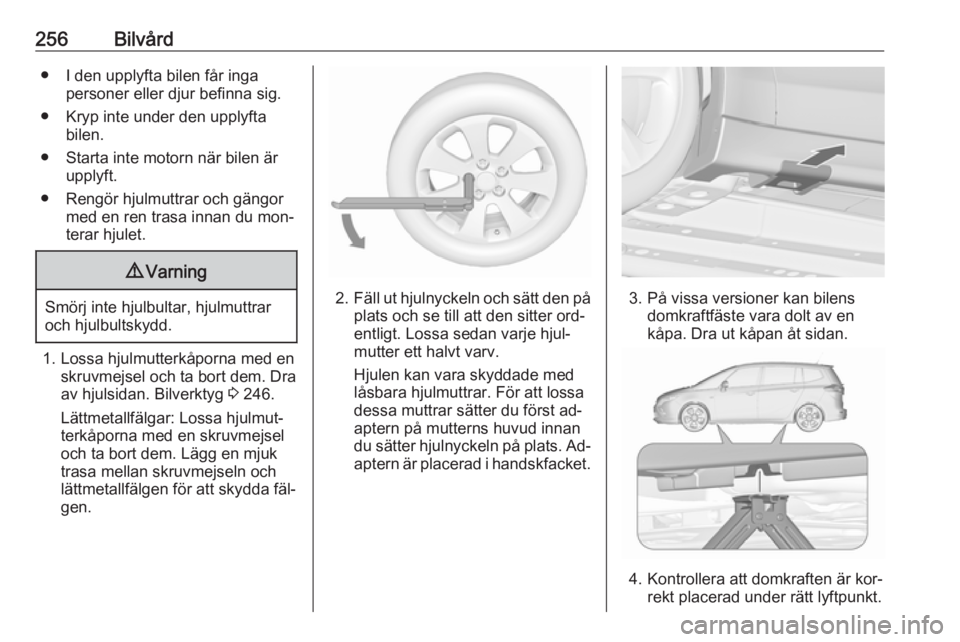

256Bilvård● I den upplyfta bilen får ingapersoner eller djur befinna sig.
● Kryp inte under den upplyfta bilen.
● Starta inte motorn när bilen är upplyft.
● Rengör hjulmuttrar och gängor med en ren trasa innan du mon‐
terar hjulet.9 Varning
Smörj inte hjulbultar, hjulmuttrar
och hjulbultskydd.
1. Lossa hjulmutterkåporna med en skruvmejsel och ta bort dem. Dra
av hjulsidan. Bilverktyg 3 246.
Lättmetallfälgar: Lossa hjulmut‐
terkåporna med en skruvmejsel
och ta bort dem. Lägg en mjuk
trasa mellan skruvmejseln och
lättmetallfälgen för att skydda fäl‐
gen.
2. Fäll ut hjulnyckeln och sätt den på
plats och se till att den sitter ord‐
entligt. Lossa sedan varje hjul‐
mutter ett halvt varv.
Hjulen kan vara skyddade med
låsbara hjulmuttrar. För att lossa
dessa muttrar sätter du först ad‐
aptern på mutterns huvud innan
du sätter hjulnyckeln på plats. Ad‐
aptern är placerad i handskfacket.3. På vissa versioner kan bilens domkraftfäste vara dolt av en
kåpa. Dra ut kåpan åt sidan.
4. Kontrollera att domkraften är kor‐ rekt placerad under rätt lyftpunkt.

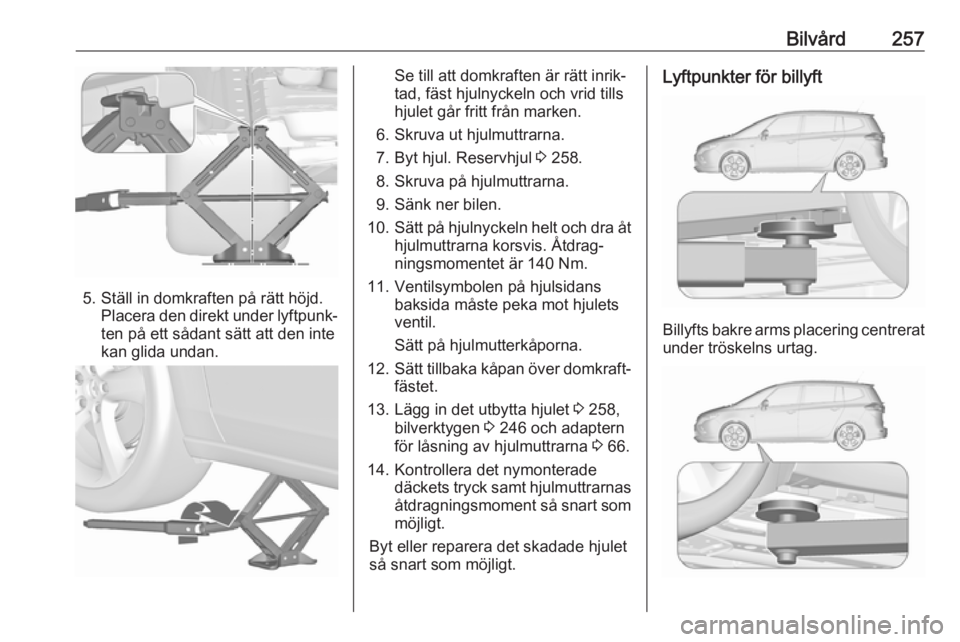

Bilvård257
5. Ställ in domkraften på rätt höjd.Placera den direkt under lyftpunk‐
ten på ett sådant sätt att den inte
kan glida undan.
Se till att domkraften är rätt inrik‐
tad, fäst hjulnyckeln och vrid tills
hjulet går fritt från marken.
6. Skruva ut hjulmuttrarna. 7. Byt hjul. Reservhjul 3 258.
8. Skruva på hjulmuttrarna.
9. Sänk ner bilen.
10. Sätt på hjulnyckeln helt och dra åt
hjulmuttrarna korsvis. Åtdrag‐
ningsmomentet är 140 Nm.
11. Ventilsymbolen på hjulsidans baksida måste peka mot hjulets
ventil.
Sätt på hjulmutterkåporna.
12. Sätt tillbaka kåpan över domkraft‐
fästet.
13. Lägg in det utbytta hjulet 3 258,
bilverktygen 3 246 och adaptern
för låsning av hjulmuttrarna 3 66.
14. Kontrollera det nymonterade däckets tryck samt hjulmuttrarnas
åtdragningsmoment så snart som
möjligt.
Byt eller reparera det skadade hjulet
så snart som möjligt.Lyftpunkter för billyft
Billyfts bakre arms placering centrerat under tröskelns urtag.

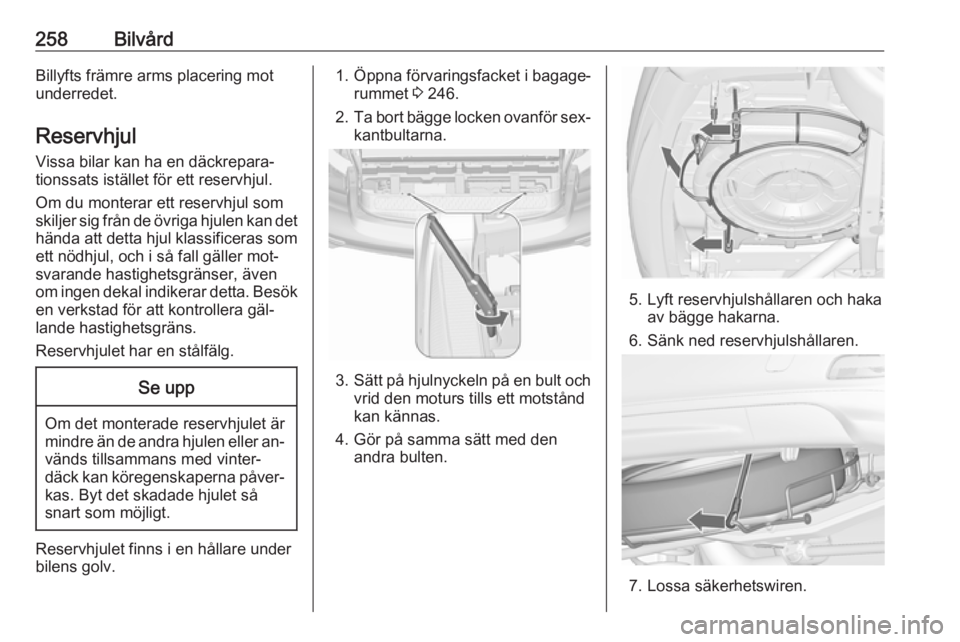

258BilvårdBillyfts främre arms placering mot
underredet.
Reservhjul Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul.
Om du monterar ett reservhjul som
skiljer sig från de övriga hjulen kan det hända att detta hjul klassificeras som
ett nödhjul, och i så fall gäller mot‐ svarande hastighetsgränser, även
om ingen dekal indikerar detta. Besök
en verkstad för att kontrollera gäl‐
lande hastighetsgräns.
Reservhjulet har en stålfälg.Se upp
Om det monterade reservhjulet är
mindre än de andra hjulen eller an‐ vänds tillsammans med vinter‐
däck kan köregenskaperna påver‐
kas. Byt det skadade hjulet så
snart som möjligt.
Reservhjulet finns i en hållare under
bilens golv.
1. Öppna förvaringsfacket i bagage‐ rummet 3 246.
2. Ta bort bägge locken ovanför sex‐
kantbultarna.
3. Sätt på hjulnyckeln på en bult och
vrid den moturs tills ett motstånd kan kännas.
4. Gör på samma sätt med den andra bulten.
5. Lyft reservhjulshållaren och haka av bägge hakarna.
6. Sänk ned reservhjulshållaren.
7. Lossa säkerhetswiren.
