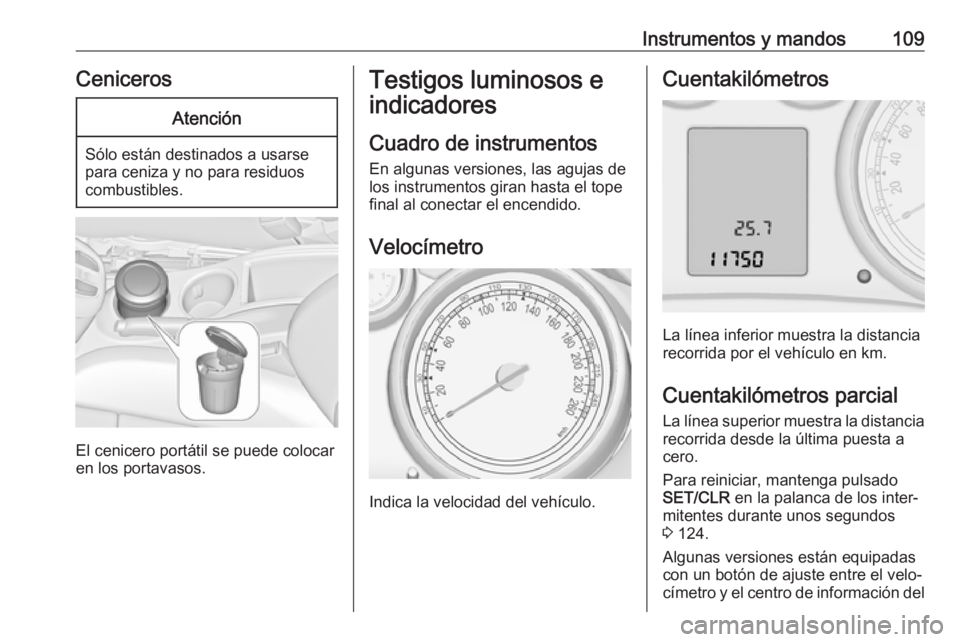

Instrumentos y mandos109CenicerosAtención
Sólo están destinados a usarse
para ceniza y no para residuos
combustibles.
El cenicero portátil se puede colocar
en los portavasos.
Testigos luminosos e
indicadores
Cuadro de instrumentos
En algunas versiones, las agujas de los instrumentos giran hasta el tope
final al conectar el encendido.
Velocímetro
Indica la velocidad del vehículo.
Cuentakilómetros
La línea inferior muestra la distancia
recorrida por el vehículo en km.
Cuentakilómetros parcial La línea superior muestra la distancia
recorrida desde la última puesta a
cero.
Para reiniciar, mantenga pulsado
SET/CLR en la palanca de los inter‐
mitentes durante unos segundos
3 124.
Algunas versiones están equipadas con un botón de ajuste entre el velo‐
címetro y el centro de información del

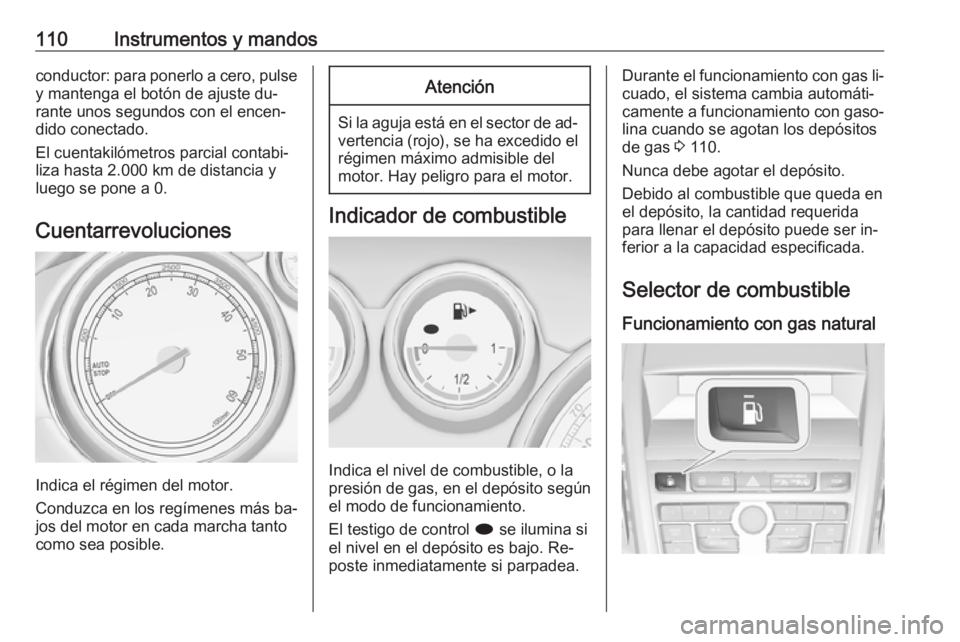

110Instrumentos y mandosconductor: para ponerlo a cero, pulse
y mantenga el botón de ajuste du‐
rante unos segundos con el encen‐
dido conectado.
El cuentakilómetros parcial contabi‐
liza hasta 2.000 km de distancia y
luego se pone a 0.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más ba‐
jos del motor en cada marcha tanto
como sea posible.
Atención
Si la aguja está en el sector de ad‐ vertencia (rojo), se ha excedido elrégimen máximo admisible del
motor. Hay peligro para el motor.
Indicador de combustible
Indica el nivel de combustible, o la
presión de gas, en el depósito según el modo de funcionamiento.
El testigo de control i se ilumina si
el nivel en el depósito es bajo. Re‐
poste inmediatamente si parpadea.
Durante el funcionamiento con gas li‐
cuado, el sistema cambia automáti‐
camente a funcionamiento con gaso‐
lina cuando se agotan los depósitos
de gas 3 110.
Nunca debe agotar el depósito.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser in‐
ferior a la capacidad especificada.
Selector de combustibleFuncionamiento con gas natural

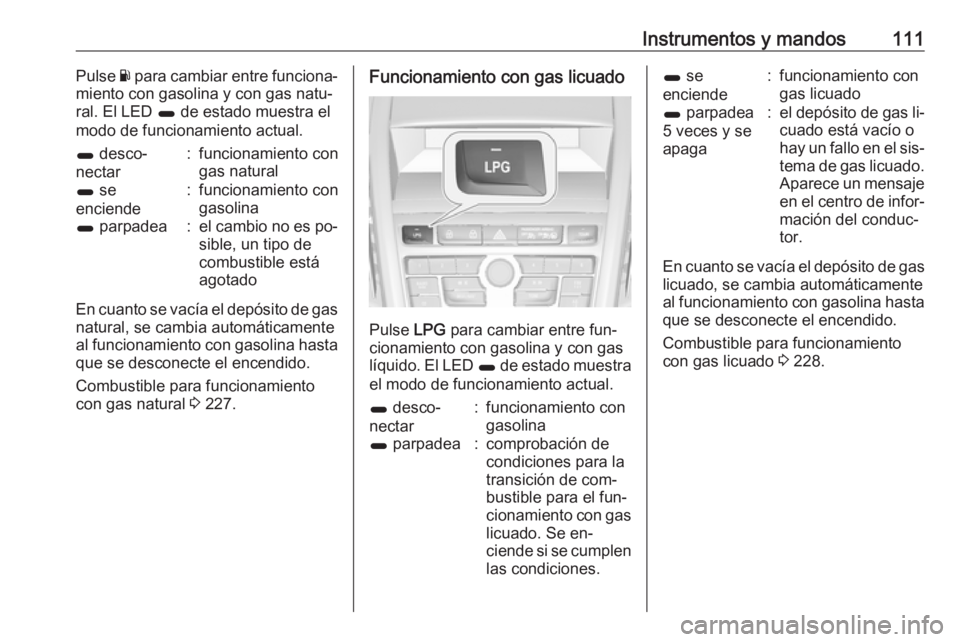

Instrumentos y mandos111Pulse Y para cambiar entre funciona‐
miento con gasolina y con gas natu‐
ral. El LED 1 de estado muestra el
modo de funcionamiento actual.1 desco‐
nectar:funcionamiento con
gas natural1 se
enciende:funcionamiento con
gasolina1 parpadea:el cambio no es po‐
sible, un tipo de
combustible está
agotado
En cuanto se vacía el depósito de gas natural, se cambia automáticamente
al funcionamiento con gasolina hasta
que se desconecte el encendido.
Combustible para funcionamiento
con gas natural 3 227.
Funcionamiento con gas licuado
Pulse LPG para cambiar entre fun‐
cionamiento con gasolina y con gas
líquido. El LED 1 de estado muestra
el modo de funcionamiento actual.
1 desco‐
nectar:funcionamiento con
gasolina1 parpadea:comprobación de
condiciones para la
transición de com‐
bustible para el fun‐
cionamiento con gas licuado. Se en‐
ciende si se cumplen las condiciones.1 se
enciende:funcionamiento con
gas licuado1 parpadea
5 veces y se
apaga:el depósito de gas li‐ cuado está vacío o
hay un fallo en el sis‐ tema de gas licuado.
Aparece un mensaje en el centro de infor‐ mación del conduc‐
tor.
En cuanto se vacía el depósito de gas
licuado, se cambia automáticamente
al funcionamiento con gasolina hasta que se desconecte el encendido.
Combustible para funcionamiento
con gas licuado 3 228.

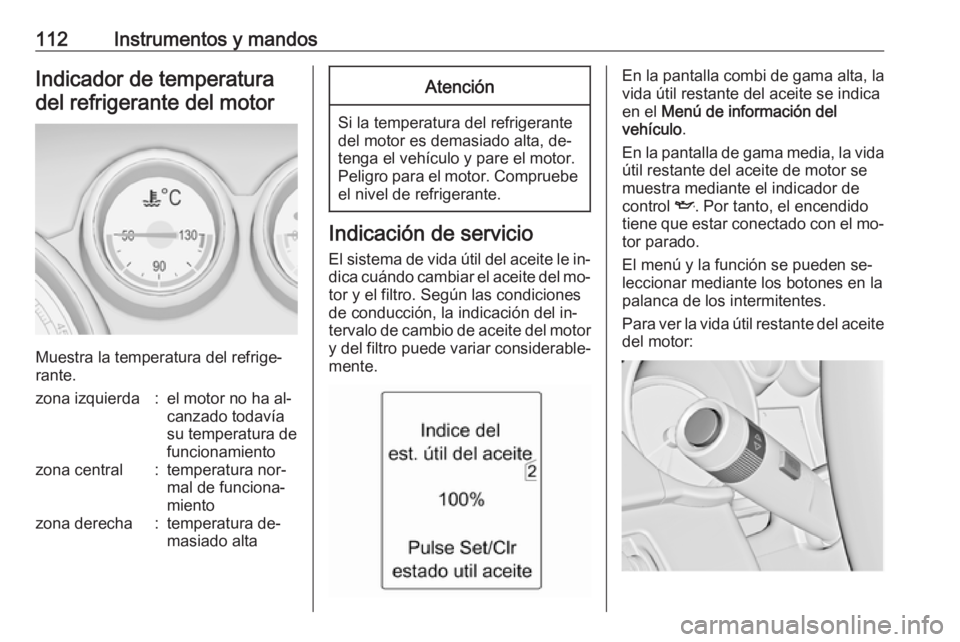

112Instrumentos y mandosIndicador de temperatura
del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
zona izquierda:el motor no ha al‐
canzado todavía
su temperatura de
funcionamientozona central:temperatura nor‐
mal de funciona‐
mientozona derecha:temperatura de‐
masiado altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta, de‐
tenga el vehículo y pare el motor.
Peligro para el motor. Compruebe el nivel de refrigerante.
Indicación de servicio
El sistema de vida útil del aceite le in‐dica cuándo cambiar el aceite del mo‐ tor y el filtro. Según las condiciones
de conducción, la indicación del in‐
tervalo de cambio de aceite del motor
y del filtro puede variar considerable‐ mente.
En la pantalla combi de gama alta, la
vida útil restante del aceite se indica
en el Menú de información del
vehículo .
En la pantalla de gama media, la vida
útil restante del aceite de motor se
muestra mediante el indicador de
control I. Por tanto, el encendido
tiene que estar conectado con el mo‐ tor parado.
El menú y la función se pueden se‐
leccionar mediante los botones en la
palanca de los intermitentes.
Para ver la vida útil restante del aceite del motor:

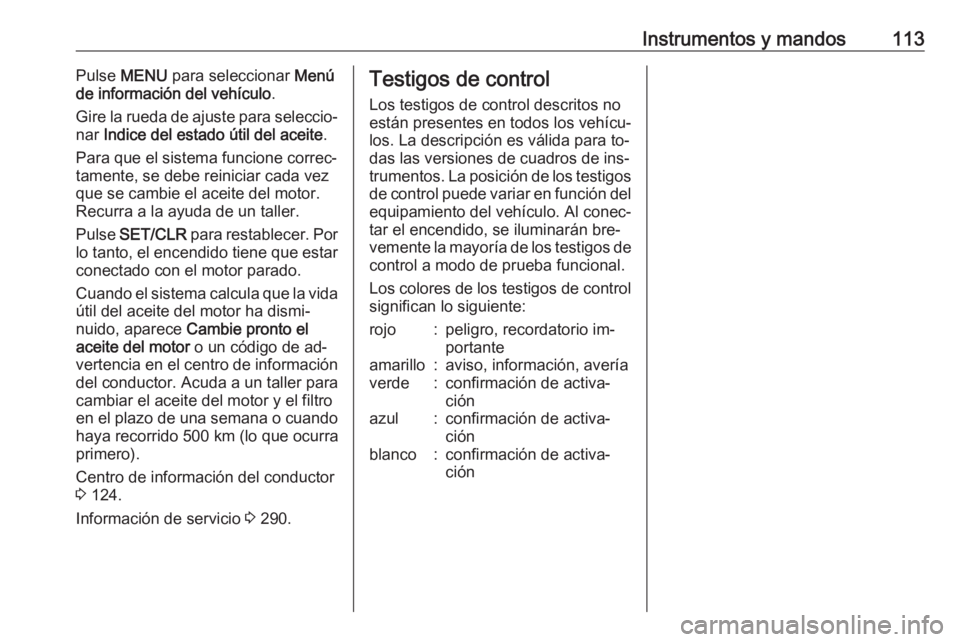

Instrumentos y mandos113Pulse MENU para seleccionar Menú
de información del vehículo .
Gire la rueda de ajuste para seleccio‐
nar Indice del estado útil del aceite .
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Pulse SET/CLR para restablecer. Por
lo tanto, el encendido tiene que estar conectado con el motor parado.
Cuando el sistema calcula que la vida útil del aceite del motor ha dismi‐nuido, aparece Cambie pronto el
aceite del motor o un código de ad‐
vertencia en el centro de información
del conductor. Acuda a un taller para
cambiar el aceite del motor y el filtro
en el plazo de una semana o cuando
haya recorrido 500 km (lo que ocurra primero).
Centro de información del conductor
3 124.
Información de servicio 3 290.Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para to‐ das las versiones de cuadros de ins‐
trumentos. La posición de los testigos de control puede variar en función del
equipamiento del vehículo. Al conec‐
tar el encendido, se iluminarán bre‐
vemente la mayoría de los testigos de control a modo de prueba funcional.
Los colores de los testigos de control significan lo siguiente:rojo:peligro, recordatorio im‐
portanteamarillo:aviso, información, averíaverde:confirmación de activa‐
ciónazul:confirmación de activa‐
ciónblanco:confirmación de activa‐
ción

114Instrumentos y mandosTestigos de control en el cuadro de instrumentos

Instrumentos y mandos115Testigos de control en la consola
central
Vista general
OIntermitentes 3 116XRecordatorio del cinturón de
seguridad 3 116vAirbags y pretensores de cintu‐
rones 3 117VDesactivación de los airbags
3 117pSistema de carga 3 117ZTestigo de averías 3 117gRevisión urgente del vehículo
3 118RSistema de frenos y embrague
3 118-Accione el pedal 3 118mFreno de estacionamiento eléc‐
trico 3 118jAvería del freno de estaciona‐
miento eléctrico 3 119uSistema antibloqueo de frenos
(ABS) 3 119[Cambio a una marcha más
larga 3 119cServodirección 3 119)Aviso de cambio de carril
3 120rAsistente de aparcamiento por
ultrasonidos 3 120nControl electrónico de estabi‐
lidad desactivado 3 120bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 120kSistema de control de tracción
desactivado 3 120!Precalentamiento 3 120%Filtro de partículas diésel
3 120YAdBlue 3 121wSistema de control de presión
de los neumáticos 3 121IPresión de aceite del motor
3 121iNivel de combustible bajo
3 122dInmovilizador 3 122#Potencia del motor reducida
3 1228Luces exteriores 3 122CLuz de carretera 3 122

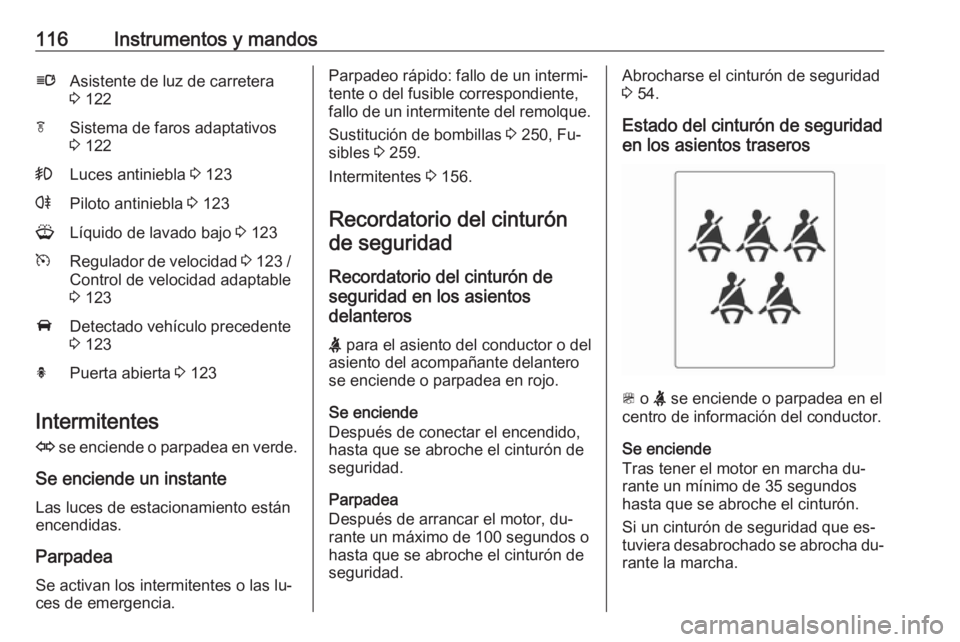

116Instrumentos y mandoslAsistente de luz de carretera
3 122fSistema de faros adaptativos
3 122>Luces antiniebla 3 123rPiloto antiniebla 3 123GLíquido de lavado bajo 3 123mRegulador de velocidad 3 123 /
Control de velocidad adaptable
3 123ADetectado vehículo precedente
3 123hPuerta abierta 3 123
Intermitentes
O se enciende o parpadea en verde.
Se enciende un instante Las luces de estacionamiento están
encendidas.
Parpadea Se activan los intermitentes o las lu‐
ces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 250, Fu‐
sibles 3 259.
Intermitentes 3 156.
Recordatorio del cinturón de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del conductor o del
asiento del acompañante delantero
se enciende o parpadea en rojo.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor, du‐ rante un máximo de 100 segundos o
hasta que se abroche el cinturón de
seguridad.Abrocharse el cinturón de seguridad
3 54.
Estado del cinturón de seguridad
en los asientos traseros
> o X se enciende o parpadea en el
centro de información del conductor.
Se enciende
Tras tener el motor en marcha du‐
rante un mínimo de 35 segundos
hasta que se abroche el cinturón.
Si un cinturón de seguridad que es‐
tuviera desabrochado se abrocha du‐
rante la marcha.

Instrumentos y mandos117Parpadea
Después de iniciar la marcha, cuando
el cinturón de seguridad está desa‐
brochado.
Abrocharse el cinturón de seguridad
3 54.
Airbags y pretensores de cinturones
v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
4 segundos. Si no se enciende, no se apaga al cabo de 4 segundos o si se
enciende durante la marcha, hay una
avería en el sistema de airbags. Re‐
curra a la ayuda de un taller. Los air‐
bags y los pretensores de cinturones
podrían no dispararse en caso de ac‐
cidente.
La activación de los pretensores de
cinturones o los airbags se indica me‐
diante la iluminación permanente del
testigo v.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Pretensores de cinturones, sistema de airbags 3 53, 3 58.
Desactivación de los airbags
ON V se enciende en amarillo.
Se ilumina durante unos
60 segundos después de conectar el
encendido. El airbag del acompa‐
ñante está activado.
OFF * se enciende en amarillo.
El airbag del acompañante está des‐
activado 3 62.
9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil junto con un airbag del
acompañante activado.
Peligro de muerte para una per‐
sona adulta con un airbag del
acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede es‐
tar interrumpida. La unidad de servo‐
freno puede perder eficacia. Recurra
a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en ama‐
rillo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.

118Instrumentos y mandosSi se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Revisión urgente delvehículo
g se enciende en amarillo.
Además, aparece un mensaje de ad‐
vertencia o un código de advertencia.
El vehículo requiere servicio.
Recurra a la ayuda de un taller.
Mensajes del vehículo 3 130.Sistema de frenos y
embrague
R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo 3 247.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina después de conectar el
encendido si el freno de estaciona‐ miento manual está accionado
3 189.
Accione el pedal - se enciende o parpadea en ama‐
rillo.
Se enciende
Se debe pisar el pedal del freno para desbloquear el freno de estaciona‐
miento eléctrico 3 189.
Se debe pisar el pedal del embrague
para arrancar el motor en modo de parada automática. Sistema stop-start 3 175.
Parpadea Se debe pisar el pedal del aceleradorpara un arranque normal del motor3 18, 3 174.
En algunas versiones, el mensaje de
"accionamiento del pedal" se indica
en el centro de información del con‐
ductor 3 130.
Freno de estacionamiento eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 189.
