OPEL ZAFIRA C 2016 Manuale di uso e manutenzione (in Italian)

Illuminazione159L'attivazione o la disattivazione di
questa funzione può essere modifi‐ cata nel menù Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 137.
Le impostazioni possono essere me‐
morizzate per la chiave in uso 3 25.
All'apertura della portiera del condu‐ cente si accendono anche le seguenti
luci:
● tutti gli interruttori
● Driver Information Center
● luci delle tasche delle portiere
Luci in uscita
Estraendo la chiave dall'interruttore di
accensione si accendono le seguenti
luci:
● luci interne
● illuminazione del quadro stru‐ menti (solo al buio)
● luci tubolari nelle portiere
● luci della targa (luci pozzan‐ ghera)Si accendono automaticamente dopo
un ritardo e si riattivano se viene
aperta la portiera del conducente.
Illuminazione esterna
I fari, le luci posteriori e le luci della
targa illuminano la zona circostante il veicolo per un periodo di tempo rego‐
labile dopo essere usciti dal veicolo.
Attivazione
1. Disinserire l'accensione.
2. Rimuovere la chiave d'accen‐ sione.
3. Aprire la portiera del conducente.
4. Tirare la leva degli indicatori di di‐
rezione.
5. Chiudere la portiera del condu‐ cente.
Se la portiera del conducente non
viene chiusa, le luci si spengono dopo circa due minuti.
Le luci in uscita si spengono imme‐
diatamente se si tira la leva degli in‐
dicatori di direzione mentre la portiera del conducente è aperta.
L'attivazione, la disattivazione e la du‐
rata di questa funzione possono es‐
sere modificate nel menù Imposta‐
zioni del Visualizzatore Info. Perso‐
nalizzazione del veicolo 3 137.
Le impostazioni possono essere me‐
morizzate per la chiave in uso 3 25.
Dispositivo salvacarica della batteria
Per impedire che la batteria del vei‐
colo si scarichi quando l'accensione è disinserita, alcune luci interne si
spengono automaticamente dopo al‐
cuni minuti.

160ClimatizzatoreClimatizzatoreSistemi di climatizzazione..........160
Sistema di riscaldamento e di ventilazione ............................ 160
Sistema di climatizzazione ......161
Sistema di climatizzazione elettronico ............................... 162
Riscaldatore ausiliario .............166
Bocchette di ventilazione ...........167
Bocchette di ventilazione orientabili ................................ 167
Bocchette di ventilazione fisse 168
Manutenzione ............................ 168
Presa dell'aria .......................... 168
Filtro antipolline .......................168
Funzionamento regolare del climatizzatore ......................... 168Sistemi di
climatizzazione
Sistema di riscaldamento e di ventilazione
Comandi per: ● temperatura
● distribuzione dell'aria
● velocità della ventola
● sbrinamento e disappannamento
Lunotto termico Ü 3 35.
Temperaturarosso:caldoblu:freddo
Il riscaldamento entra in piena effi‐
cienza solo quando il motore rag‐
giunge la temperatura di esercizio.
Distribuzione dell'aria
l:parabrezza e finestrini anterioriM:zona della testa attraverso le
bocchette di ventilazione orien‐
tabiliK:vano piedi
Sono possibili tutte le combinazioni.
Velocità della ventola Regolare il flusso dell'aria della ven‐
tola selezionando la velocità deside‐
rata.
Sbrinamento e disappannamento ● Premere V: la ventola passa au‐
tomaticamente alla velocità su‐
periore e la ripartizione dell'aria
viene diretta verso il parabrezza.
● Impostare il comando della tem‐ peratura al livello più caldo.

Climatizzatore161●Inserire il lunotto termico Ü.
● Aprire opportunamente le boc‐ chette laterali dell'aria e orien‐
tarle verso i finestrini delle por‐
tiere.
Sistema di climatizzazione
Oltre al sistema di riscaldamento e
ventilazione, il climatizzatore dispone delle seguenti funzioni:
n:raffreddamento4:ricircolo dell'aria
Sedili riscaldati ß 3 46, volante ri‐
scaldato * 3 103.
Raffreddamento n
Premere n per inserire il raffredda‐
mento. L'attivazione è indicata dall'il‐
luminazione del LED sul pulsante. Il
raffreddamento funziona solamente
con il motore acceso e la ventola di
controllo del climatizzatore inserita.
Premere il pulsante n per disinserire
il raffreddamento.
Il climatizzatore raffredda e deumidi‐ fica (asciuga) non appena la tempe‐
ratura esterna è leggermente al di so‐ pra del punto di congelamento. Ciò
può provocare la formazione di con‐
densa, con conseguente caduta di
gocce da sotto il veicolo.
Se non servono né il raffreddamento,
né la deumidificazione, spegnere il si‐ stema di raffreddamento per rispar‐miare carburante. L'attivazione del
raffreddamento potrebbe impedire gli Autostop.
Sistema di ricircolo dell'aria 4
Premere 4 per attivare il ricircolo
dell'aria. L'attivazione è indicata dal
LED sul pulsante.Premere di nuovo 4 per disattivare
il ricircolo dell'aria.9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini internamente. Inoltre la qua‐
lità dell'aria nell'abitacolo si dete‐
riora, e potrebbe provocare son‐
nolenza agli occupanti.
Quando l'aria è calda e molto umida,
è possibile che il parabrezza si ap‐
panni dall'esterno quando l'aria
fredda viene diretta su di esso. Se il
parabrezza si appanna dall'esterno,
attivare il tergicristallo e disatti‐
vare l.
Raffreddamento massimo
Aprire brevemente i finestrini, in modo da disperdere rapidamente l'aria
calda.

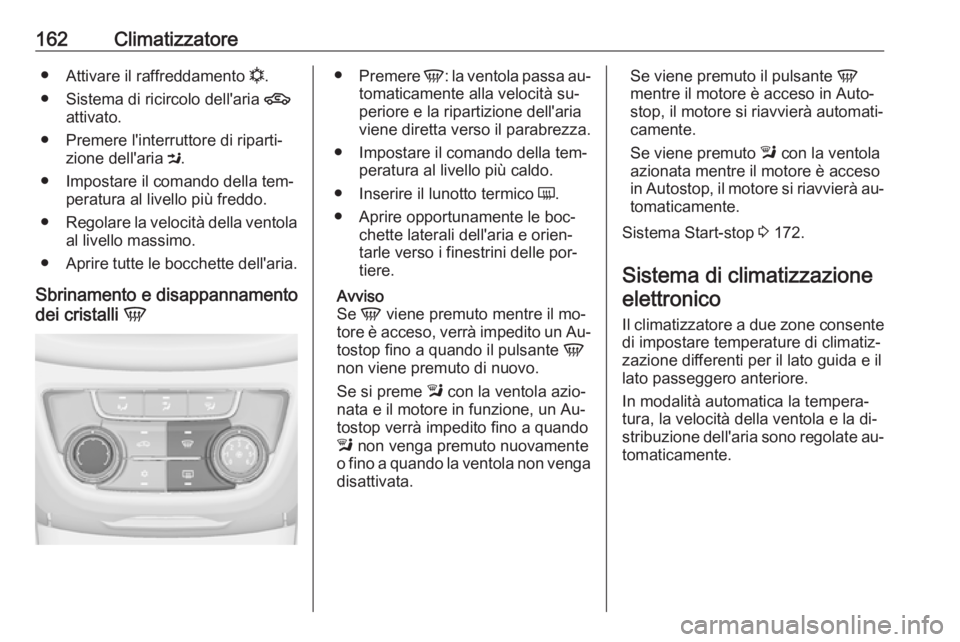

162Climatizzatore●Attivare il raffreddamento n.
● Sistema di ricircolo dell'aria 4
attivato.
● Premere l'interruttore di riparti‐ zione dell'aria M.
● Impostare il comando della tem‐ peratura al livello più freddo.
● Regolare la velocità della ventola
al livello massimo.
● Aprire tutte le bocchette dell'aria.
Sbrinamento e disappannamento
dei cristalli V●
Premere V: la ventola passa au‐
tomaticamente alla velocità su‐ periore e la ripartizione dell'aria
viene diretta verso il parabrezza.
● Impostare il comando della tem‐ peratura al livello più caldo.
● Inserire il lunotto termico Ü.
● Aprire opportunamente le boc‐ chette laterali dell'aria e orien‐
tarle verso i finestrini delle por‐
tiere.
Avviso
Se V viene premuto mentre il mo‐
tore è acceso, verrà impedito un Au‐
tostop fino a quando il pulsante V
non viene premuto di nuovo.
Se si preme l con la ventola azio‐
nata e il motore in funzione, un Au‐ tostop verrà impedito fino a quando
l non venga premuto nuovamente
o fino a quando la ventola non venga disattivata.Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Se viene premuto l con la ventola
azionata mentre il motore è acceso in Autostop, il motore si riavvierà au‐
tomaticamente.
Sistema Start-stop 3 172.
Sistema di climatizzazione
elettronico
Il climatizzatore a due zone consente di impostare temperature di climatiz‐
zazione differenti per il lato guida e il
lato passeggero anteriore.
In modalità automatica la tempera‐
tura, la velocità della ventola e la di‐
stribuzione dell'aria sono regolate au‐ tomaticamente.

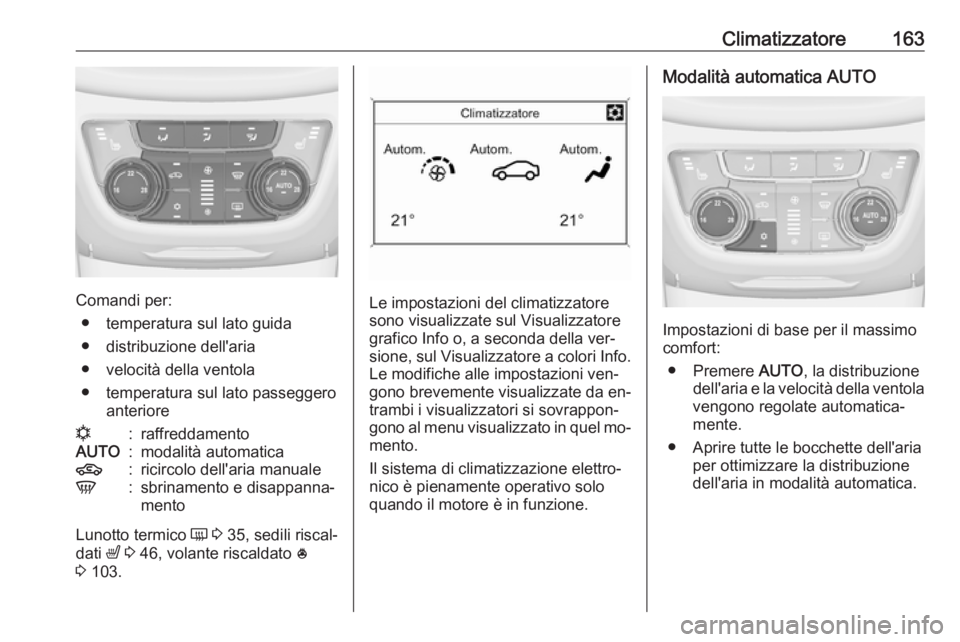

Climatizzatore163
Comandi per:● temperatura sul lato guida
● distribuzione dell'aria
● velocità della ventola
● temperatura sul lato passeggero anteriore
n:raffreddamentoAUTO:modalità automatica4:ricircolo dell'aria manualeV:sbrinamento e disappanna‐
mento
Lunotto termico Ü 3 35, sedili riscal‐
dati ß 3 46, volante riscaldato *
3 103.
Le impostazioni del climatizzatore
sono visualizzate sul Visualizzatore
grafico Info o, a seconda della ver‐
sione, sul Visualizzatore a colori Info. Le modifiche alle impostazioni ven‐
gono brevemente visualizzate da en‐
trambi i visualizzatori si sovrappon‐
gono al menu visualizzato in quel mo‐
mento.
Il sistema di climatizzazione elettro‐
nico è pienamente operativo solo
quando il motore è in funzione.
Modalità automatica AUTO
Impostazioni di base per il massimo
comfort:
● Premere AUTO, la distribuzione
dell'aria e la velocità della ventola
vengono regolate automatica‐
mente.
● Aprire tutte le bocchette dell'aria per ottimizzare la distribuzionedell'aria in modalità automatica.

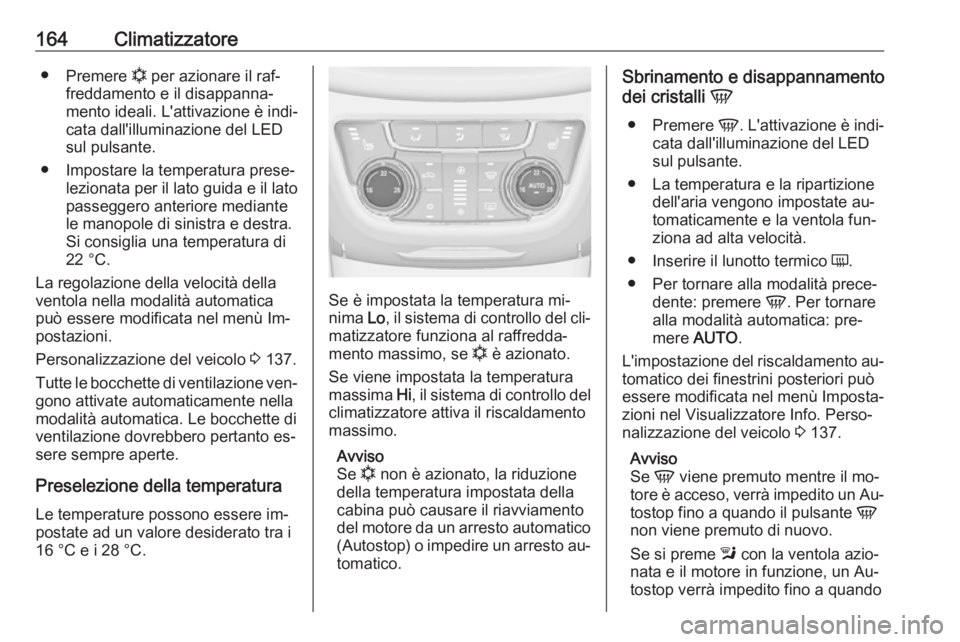

164Climatizzatore●Premere n per azionare il raf‐
freddamento e il disappanna‐
mento ideali. L'attivazione è indi‐
cata dall'illuminazione del LED
sul pulsante.
● Impostare la temperatura prese‐ lezionata per il lato guida e il lato
passeggero anteriore mediante
le manopole di sinistra e destra. Si consiglia una temperatura di
22 °C.
La regolazione della velocità della
ventola nella modalità automatica
può essere modificata nel menù Im‐
postazioni.
Personalizzazione del veicolo 3 137.
Tutte le bocchette di ventilazione ven‐
gono attivate automaticamente nella
modalità automatica. Le bocchette di ventilazione dovrebbero pertanto es‐sere sempre aperte.
Preselezione della temperatura
Le temperature possono essere im‐
postate ad un valore desiderato tra i
16 °C e i 28 °C.
Se è impostata la temperatura mi‐
nima Lo, il sistema di controllo del cli‐
matizzatore funziona al raffredda‐
mento massimo, se n è azionato.
Se viene impostata la temperatura massima Hi, il sistema di controllo del
climatizzatore attiva il riscaldamento
massimo.
Avviso
Se n non è azionato, la riduzione
della temperatura impostata della
cabina può causare il riavviamento
del motore da un arresto automatico
(Autostop) o impedire un arresto au‐ tomatico.
Sbrinamento e disappannamento
dei cristalli V
● Premere V. L'attivazione è indi‐
cata dall'illuminazione del LED
sul pulsante.
● La temperatura e la ripartizione dell'aria vengono impostate au‐
tomaticamente e la ventola fun‐
ziona ad alta velocità.
● Inserire il lunotto termico Ü.
● Per tornare alla modalità prece‐ dente: premere V. Per tornare
alla modalità automatica: pre‐
mere AUTO .
L'impostazione del riscaldamento au‐
tomatico dei finestrini posteriori può
essere modificata nel menù Imposta‐ zioni nel Visualizzatore Info. Perso‐
nalizzazione del veicolo 3 137.
Avviso
Se V viene premuto mentre il mo‐
tore è acceso, verrà impedito un Au‐
tostop fino a quando il pulsante V
non viene premuto di nuovo.
Se si preme l con la ventola azio‐
nata e il motore in funzione, un Au‐ tostop verrà impedito fino a quando

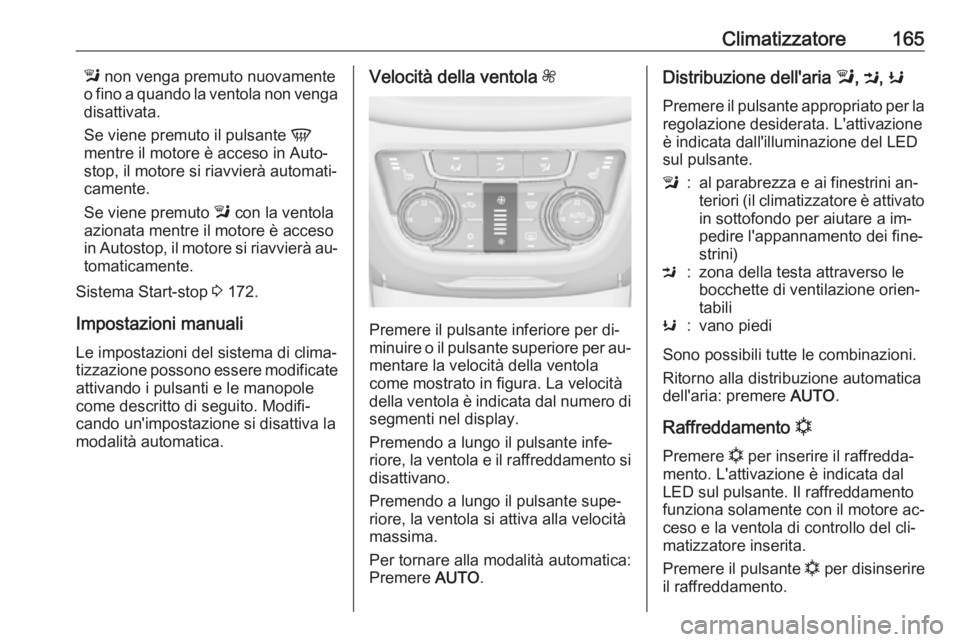

Climatizzatore165l non venga premuto nuovamente
o fino a quando la ventola non venga
disattivata.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Se viene premuto l con la ventola
azionata mentre il motore è acceso
in Autostop, il motore si riavvierà au‐
tomaticamente.
Sistema Start-stop 3 172.
Impostazioni manuali Le impostazioni del sistema di clima‐
tizzazione possono essere modificate
attivando i pulsanti e le manopole
come descritto di seguito. Modifi‐
cando un'impostazione si disattiva la
modalità automatica.Velocità della ventola Z
Premere il pulsante inferiore per di‐
minuire o il pulsante superiore per au‐ mentare la velocità della ventola
come mostrato in figura. La velocità
della ventola è indicata dal numero di segmenti nel display.
Premendo a lungo il pulsante infe‐
riore, la ventola e il raffreddamento si
disattivano.
Premendo a lungo il pulsante supe‐
riore, la ventola si attiva alla velocità
massima.
Per tornare alla modalità automatica:
Premere AUTO.
Distribuzione dell'aria l, M , K
Premere il pulsante appropriato per la regolazione desiderata. L'attivazione
è indicata dall'illuminazione del LED
sul pulsante.l:al parabrezza e ai finestrini an‐
teriori (il climatizzatore è attivato
in sottofondo per aiutare a im‐
pedire l'appannamento dei fine‐
strini)M:zona della testa attraverso le
bocchette di ventilazione orien‐
tabiliK:vano piedi
Sono possibili tutte le combinazioni.
Ritorno alla distribuzione automatica
dell'aria: premere AUTO.
Raffreddamento n
Premere n per inserire il raffredda‐
mento. L'attivazione è indicata dal
LED sul pulsante. Il raffreddamento
funziona solamente con il motore ac‐
ceso e la ventola di controllo del cli‐
matizzatore inserita.
Premere il pulsante n per disinserire
il raffreddamento.

166ClimatizzatoreIl climatizzatore raffredda e deumidi‐
fica (asciuga) quando la temperatura
esterna è superiore a un dato livello.
Ciò può provocare la formazione di
condensa, con conseguente caduta
di gocce da sotto il veicolo.
Se non servono né il raffreddamento, né la deumidificazione, spegnere il si‐stema di raffreddamento per rispar‐miare carburante. Quando viene
spento il sistema di raffreddamento, il sistema di climatizzazione non richie‐
derà nessun avviamento del motore
durante un Autostop. Eccezione: l'im‐
pianto di sbrinamento è attivato e la
temperatura esterna superiore a
0 °C.
Il display indicherà ACON quando il
raffreddamento è attivato o ACOFF
quando è disattivato.
L'attivazione o la disattivazione della funzione di raffreddamento dopo l'av‐
vio del motore può essere modificata
nel menù Impostazioni del Visualiz‐
zatore Info. Personalizzazione del veicolo 3 137.Ricircolo dell'aria 4
Premere 4 per attivare il ricircolo
dell'aria. L'attivazione è indicata dal‐
l'illuminazione del LED sul pulsante.
Premere di nuovo 4 per disattivare
la modalità di ricircolo.9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini internamente. Inoltre la qua‐
lità dell'aria nell'abitacolo si dete‐
riora, e potrebbe provocare son‐
nolenza agli occupanti.
In condizioni ambientali calde e
umide, il parabrezza potrebbe appan‐
narsi esternamente quando dell'aria
fredda venga indirizzata verso di
esso. Se il parabrezza si appanna
dall'esterno, attivare il tergicristallo e
disattivare l.
Impostazioni di base
Alcune impostazioni possono essere
modificate nel menù Impostazioni del Visualizzatore Info. Personalizza‐
zione del veicolo 3 137.
Riscaldatore ausiliario
Riscaldatore dell'aria
Quickheat è un sistema di riscalda‐
mento elettrico ausiliario per l'aria che
è in grado di riscaldare più rapida‐
mente l'abitacolo.

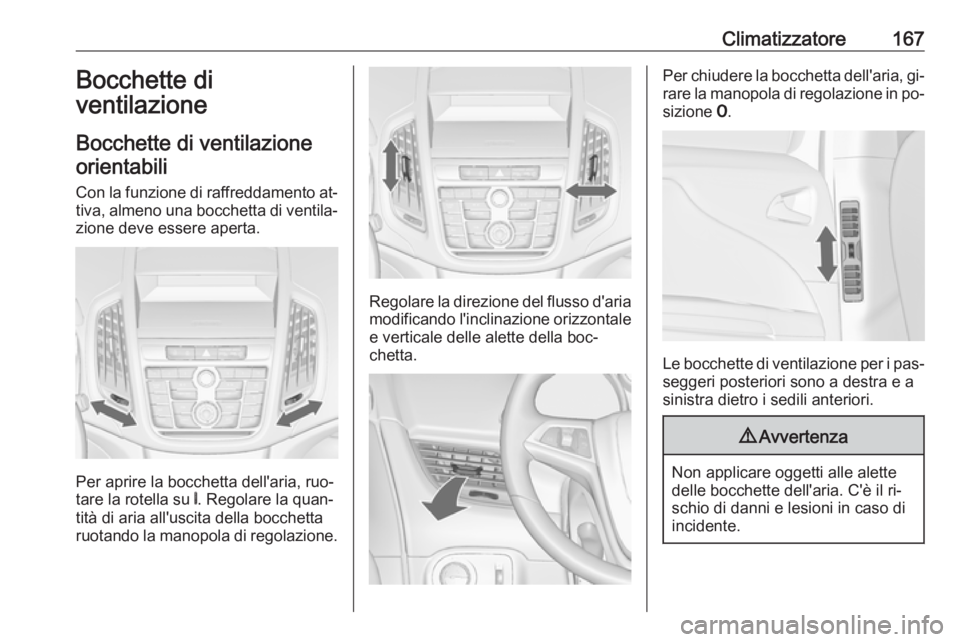

Climatizzatore167Bocchette di
ventilazione
Bocchette di ventilazione orientabili
Con la funzione di raffreddamento at‐ tiva, almeno una bocchetta di ventila‐ zione deve essere aperta.
Per aprire la bocchetta dell'aria, ruo‐
tare la rotella su B. Regolare la quan‐
tità di aria all'uscita della bocchetta
ruotando la manopola di regolazione.
Regolare la direzione del flusso d'aria
modificando l'inclinazione orizzontale e verticale delle alette della boc‐
chetta.
Per chiudere la bocchetta dell'aria, gi‐
rare la manopola di regolazione in po‐
sizione 7.
Le bocchette di ventilazione per i pas‐
seggeri posteriori sono a destra e a
sinistra dietro i sedili anteriori.
9 Avvertenza
Non applicare oggetti alle alette
delle bocchette dell'aria. C'è il ri‐ schio di danni e lesioni in caso di
incidente.

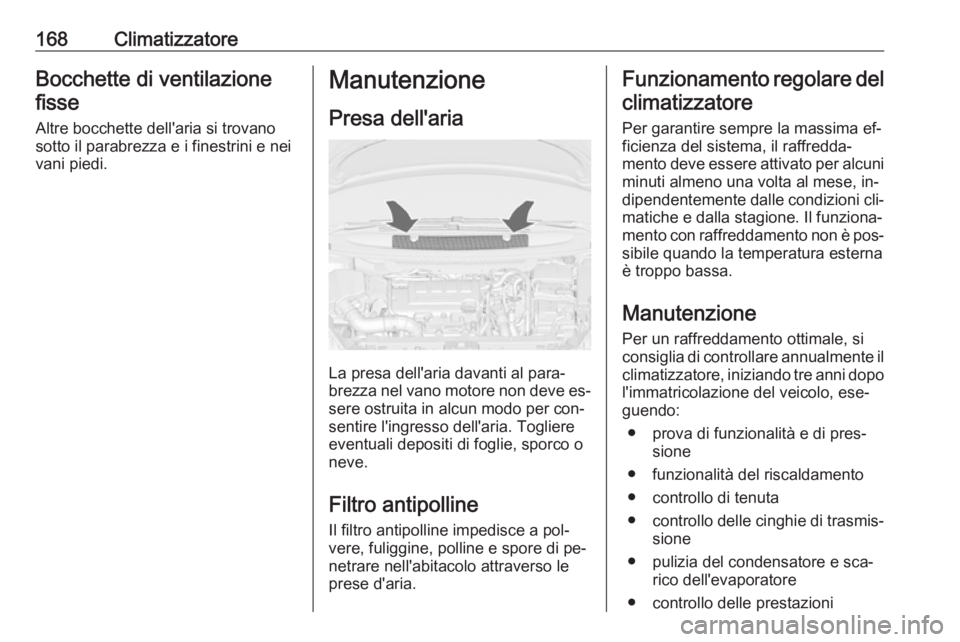

168ClimatizzatoreBocchette di ventilazionefisse
Altre bocchette dell'aria si trovano
sotto il parabrezza e i finestrini e nei vani piedi.Manutenzione
Presa dell'aria
La presa dell'aria davanti al para‐
brezza nel vano motore non deve es‐
sere ostruita in alcun modo per con‐
sentire l'ingresso dell'aria. Togliere
eventuali depositi di foglie, sporco o
neve.
Filtro antipolline Il filtro antipolline impedisce a pol‐
vere, fuliggine, polline e spore di pe‐
netrare nell'abitacolo attraverso le
prese d'aria.
Funzionamento regolare del
climatizzatore
Per garantire sempre la massima ef‐
ficienza del sistema, il raffredda‐
mento deve essere attivato per alcuni minuti almeno una volta al mese, in‐
dipendentemente dalle condizioni cli‐ matiche e dalla stagione. Il funziona‐mento con raffreddamento non è pos‐
sibile quando la temperatura esterna
è troppo bassa.
Manutenzione Per un raffreddamento ottimale, si
consiglia di controllare annualmente il
climatizzatore, iniziando tre anni dopo l'immatricolazione del veicolo, ese‐
guendo:
● prova di funzionalità e di pres‐ sione
● funzionalità del riscaldamento
● controllo di tenuta
● controllo delle cinghie di trasmis‐
sione
● pulizia del condensatore e sca‐ rico dell'evaporatore
● controllo delle prestazioni
