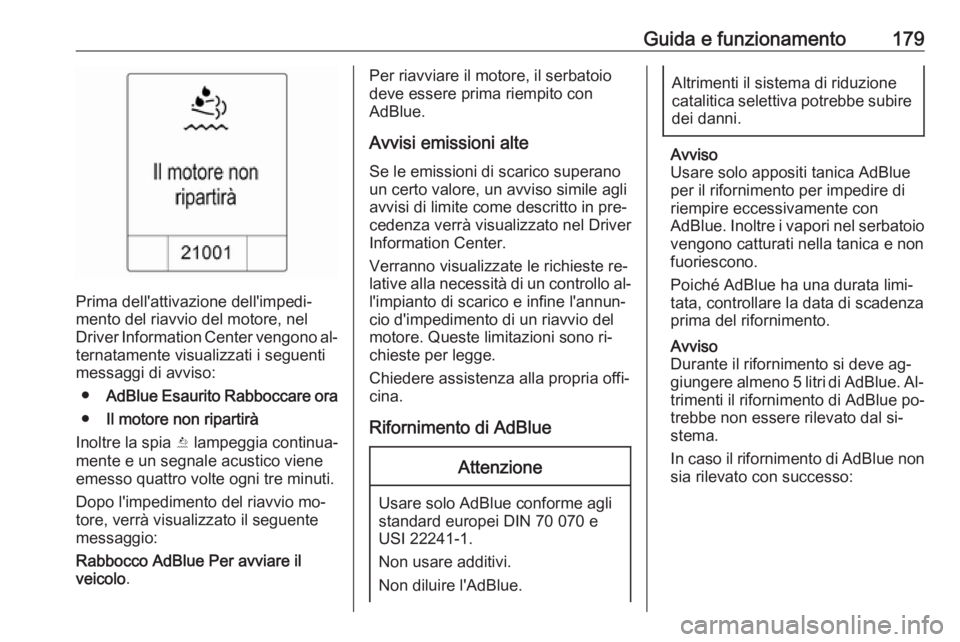

Guida e funzionamento179
Prima dell'attivazione dell'impedi‐
mento del riavvio del motore, nel
Driver Information Center vengono al‐
ternatamente visualizzati i seguenti
messaggi di avviso:
● AdBlue Esaurito Rabboccare ora
● Il motore non ripartirà
Inoltre la spia Y lampeggia continua‐
mente e un segnale acustico viene
emesso quattro volte ogni tre minuti.
Dopo l'impedimento del riavvio mo‐
tore, verrà visualizzato il seguente
messaggio:
Rabbocco AdBlue Per avviare il
veicolo .
Per riavviare il motore, il serbatoio
deve essere prima riempito con
AdBlue.
Avvisi emissioni alte
Se le emissioni di scarico superano un certo valore, un avviso simile agli
avvisi di limite come descritto in pre‐
cedenza verrà visualizzato nel Driver Information Center.
Verranno visualizzate le richieste re‐
lative alla necessità di un controllo al‐ l'impianto di scarico e infine l'annun‐
cio d'impedimento di un riavvio del
motore. Queste limitazioni sono ri‐
chieste per legge.
Chiedere assistenza alla propria offi‐
cina.
Rifornimento di AdBlueAttenzione
Usare solo AdBlue conforme agli
standard europei DIN 70 070 e
USI 22241-1.
Non usare additivi.
Non diluire l'AdBlue.
Altrimenti il sistema di riduzione
catalitica selettiva potrebbe subire dei danni.
Avviso
Usare solo appositi tanica AdBlue
per il rifornimento per impedire di riempire eccessivamente con
AdBlue. Inoltre i vapori nel serbatoio
vengono catturati nella tanica e non
fuoriescono.
Poiché AdBlue ha una durata limi‐
tata, controllare la data di scadenza
prima del rifornimento.
Avviso
Durante il rifornimento si deve ag‐
giungere almeno 5 litri di AdBlue. Al‐
trimenti il rifornimento di AdBlue po‐
trebbe non essere rilevato dal si‐
stema.
In caso il rifornimento di AdBlue non sia rilevato con successo:

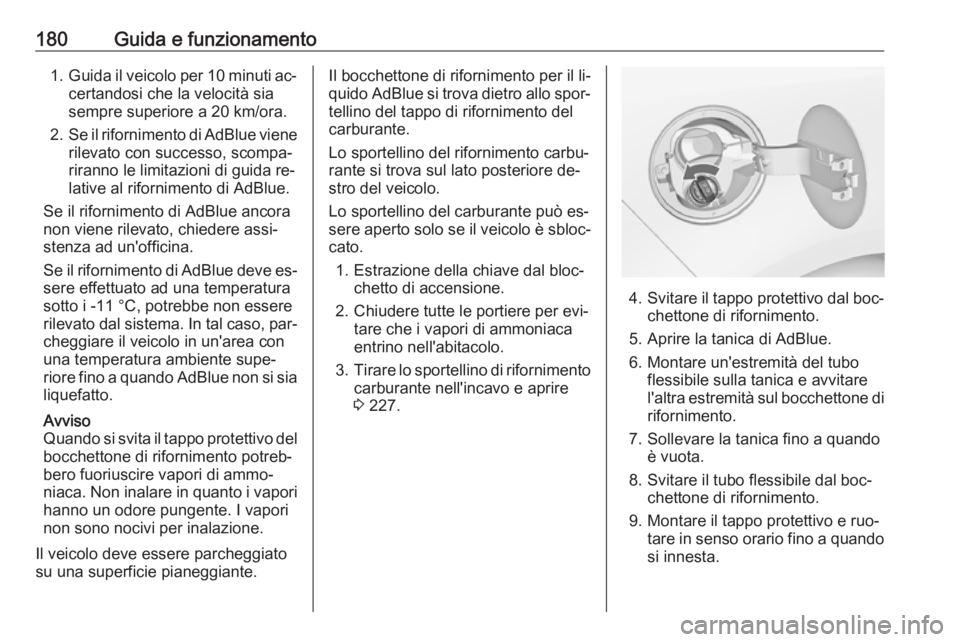

180Guida e funzionamento1.Guida il veicolo per 10 minuti ac‐
certandosi che la velocità sia
sempre superiore a 20 km/ora.
2. Se il rifornimento di AdBlue viene
rilevato con successo, scompa‐
riranno le limitazioni di guida re‐
lative al rifornimento di AdBlue.
Se il rifornimento di AdBlue ancora
non viene rilevato, chiedere assi‐
stenza ad un'officina.
Se il rifornimento di AdBlue deve es‐ sere effettuato ad una temperatura
sotto i -11 °C, potrebbe non essere
rilevato dal sistema. In tal caso, par‐ cheggiare il veicolo in un'area con
una temperatura ambiente supe‐
riore fino a quando AdBlue non si sia
liquefatto.
Avviso
Quando si svita il tappo protettivo del bocchettone di rifornimento potreb‐
bero fuoriuscire vapori di ammo‐
niaca. Non inalare in quanto i vapori
hanno un odore pungente. I vapori
non sono nocivi per inalazione.
Il veicolo deve essere parcheggiato
su una superficie pianeggiante.Il bocchettone di rifornimento per il li‐
quido AdBlue si trova dietro allo spor‐ tellino del tappo di rifornimento del
carburante.
Lo sportellino del rifornimento carbu‐
rante si trova sul lato posteriore de‐
stro del veicolo.
Lo sportellino del carburante può es‐
sere aperto solo se il veicolo è sbloc‐
cato.
1. Estrazione della chiave dal bloc‐ chetto di accensione.
2. Chiudere tutte le portiere per evi‐ tare che i vapori di ammoniaca
entrino nell'abitacolo.
3. Tirare lo sportellino di rifornimento
carburante nell'incavo e aprire
3 227.
4. Svitare il tappo protettivo dal boc‐
chettone di rifornimento.
5. Aprire la tanica di AdBlue.
6. Montare un'estremità del tubo flessibile sulla tanica e avvitare
l'altra estremità sul bocchettone di
rifornimento.
7. Sollevare la tanica fino a quando è vuota.
8. Svitare il tubo flessibile dal boc‐ chettone di rifornimento.
9. Montare il tappo protettivo e ruo‐ tare in senso orario fino a quandosi innesta.

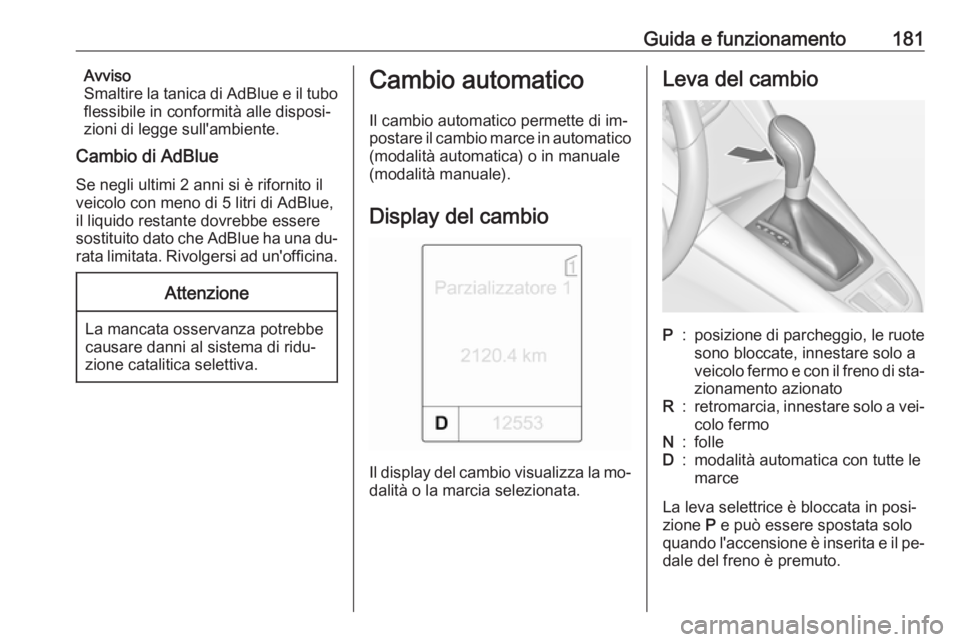

Guida e funzionamento181Avviso
Smaltire la tanica di AdBlue e il tubo
flessibile in conformità alle disposi‐
zioni di legge sull'ambiente.
Cambio di AdBlue
Se negli ultimi 2 anni si è rifornito il
veicolo con meno di 5 litri di AdBlue,
il liquido restante dovrebbe essere sostituito dato che AdBlue ha una du‐
rata limitata. Rivolgersi ad un'officina.Attenzione
La mancata osservanza potrebbe
causare danni al sistema di ridu‐
zione catalitica selettiva.
Cambio automatico
Il cambio automatico permette di im‐
postare il cambio marce in automatico (modalità automatica) o in manuale
(modalità manuale).
Display del cambio
Il display del cambio visualizza la mo‐
dalità o la marcia selezionata.
Leva del cambioP:posizione di parcheggio, le ruote
sono bloccate, innestare solo a
veicolo fermo e con il freno di sta‐
zionamento azionatoR:retromarcia, innestare solo a vei‐
colo fermoN:folleD:modalità automatica con tutte le
marce
La leva selettrice è bloccata in posi‐
zione P e può essere spostata solo
quando l'accensione è inserita e il pe‐ dale del freno è premuto.

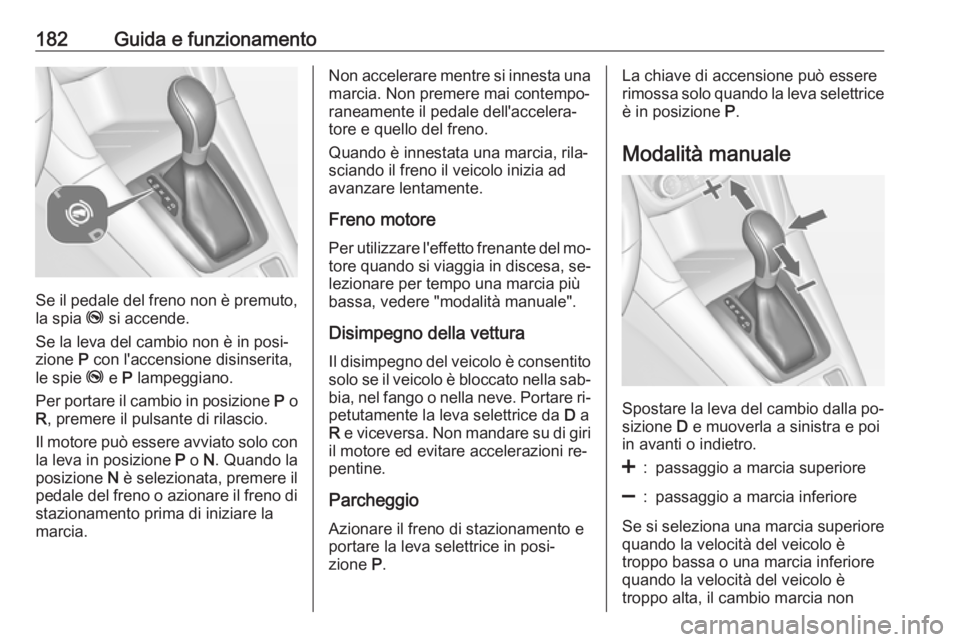

182Guida e funzionamento
Se il pedale del freno non è premuto,la spia j si accende.
Se la leva del cambio non è in posi‐
zione P con l'accensione disinserita,
le spie j e P lampeggiano.
Per portare il cambio in posizione P o
R , premere il pulsante di rilascio.
Il motore può essere avviato solo con la leva in posizione P o N. Quando la
posizione N è selezionata, premere il
pedale del freno o azionare il freno di stazionamento prima di iniziare la
marcia.
Non accelerare mentre si innesta una
marcia. Non premere mai contempo‐
raneamente il pedale dell'accelera‐
tore e quello del freno.
Quando è innestata una marcia, rila‐
sciando il freno il veicolo inizia ad
avanzare lentamente.
Freno motore Per utilizzare l'effetto frenante del mo‐
tore quando si viaggia in discesa, se‐
lezionare per tempo una marcia più bassa, vedere "modalità manuale".
Disimpegno della vettura
Il disimpegno del veicolo è consentito solo se il veicolo è bloccato nella sab‐
bia, nel fango o nella neve. Portare ri‐ petutamente la leva selettrice da D a
R e viceversa. Non mandare su di giri
il motore ed evitare accelerazioni re‐
pentine.
Parcheggio
Azionare il freno di stazionamento e
portare la leva selettrice in posi‐
zione P.La chiave di accensione può essere
rimossa solo quando la leva selettrice
è in posizione P.
Modalità manuale
Spostare la leva del cambio dalla po‐ sizione D e muoverla a sinistra e poi
in avanti o indietro.
<:passaggio a marcia superiore]:passaggio a marcia inferiore
Se si seleziona una marcia superiore
quando la velocità del veicolo è
troppo bassa o una marcia inferiore quando la velocità del veicolo è
troppo alta, il cambio marcia non

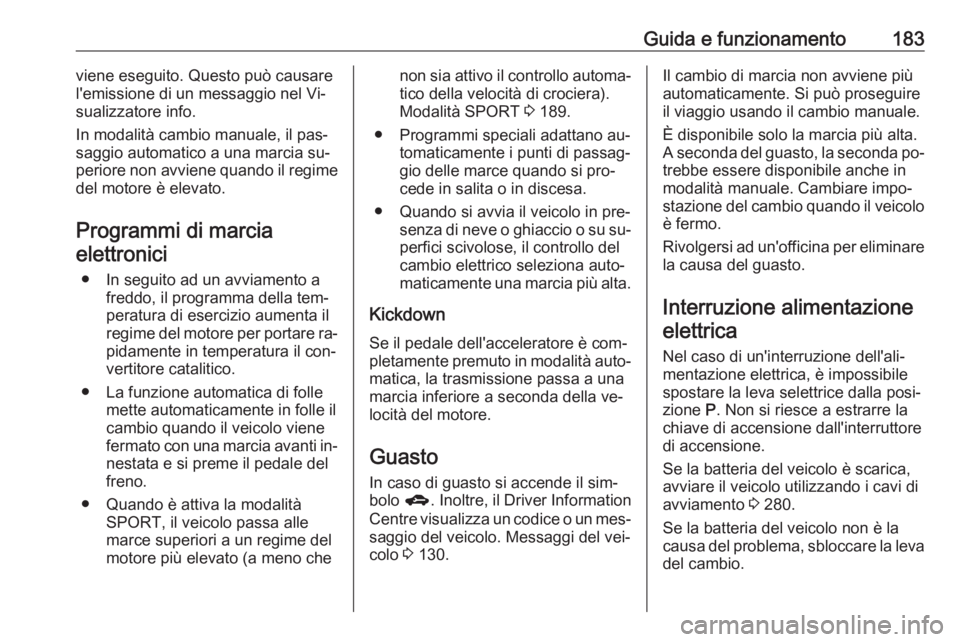

Guida e funzionamento183viene eseguito. Questo può causare
l'emissione di un messaggio nel Vi‐
sualizzatore info.
In modalità cambio manuale, il pas‐ saggio automatico a una marcia su‐
periore non avviene quando il regime
del motore è elevato.
Programmi di marcia elettronici
● In seguito ad un avviamento a freddo, il programma della tem‐
peratura di esercizio aumenta il
regime del motore per portare ra‐
pidamente in temperatura il con‐
vertitore catalitico.
● La funzione automatica di folle mette automaticamente in folle il
cambio quando il veicolo viene fermato con una marcia avanti in‐
nestata e si preme il pedale del
freno.
● Quando è attiva la modalità SPORT, il veicolo passa alle
marce superiori a un regime del
motore più elevato (a meno chenon sia attivo il controllo automa‐ tico della velocità di crociera).
Modalità SPORT 3 189.
● Programmi speciali adattano au‐ tomaticamente i punti di passag‐
gio delle marce quando si pro‐
cede in salita o in discesa.
● Quando si avvia il veicolo in pre‐ senza di neve o ghiaccio o su su‐
perfici scivolose, il controllo del
cambio elettrico seleziona auto‐
maticamente una marcia più alta.
Kickdown
Se il pedale dell'acceleratore è com‐
pletamente premuto in modalità auto‐
matica, la trasmissione passa a una
marcia inferiore a seconda della ve‐
locità del motore.
Guasto
In caso di guasto si accende il sim‐
bolo g. Inoltre, il Driver Information
Centre visualizza un codice o un mes‐
saggio del veicolo. Messaggi del vei‐
colo 3 130.Il cambio di marcia non avviene più
automaticamente. Si può proseguire
il viaggio usando il cambio manuale.
È disponibile solo la marcia più alta.
A seconda del guasto, la seconda po‐
trebbe essere disponibile anche in
modalità manuale. Cambiare impo‐
stazione del cambio quando il veicolo
è fermo.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Interruzione alimentazioneelettrica
Nel caso di un'interruzione dell'ali‐
mentazione elettrica, è impossibile
spostare la leva selettrice dalla posi‐
zione P. Non si riesce a estrarre la
chiave di accensione dall'interruttore
di accensione.
Se la batteria del veicolo è scarica,
avviare il veicolo utilizzando i cavi di
avviamento 3 280.
Se la batteria del veicolo non è la
causa del problema, sbloccare la leva
del cambio.

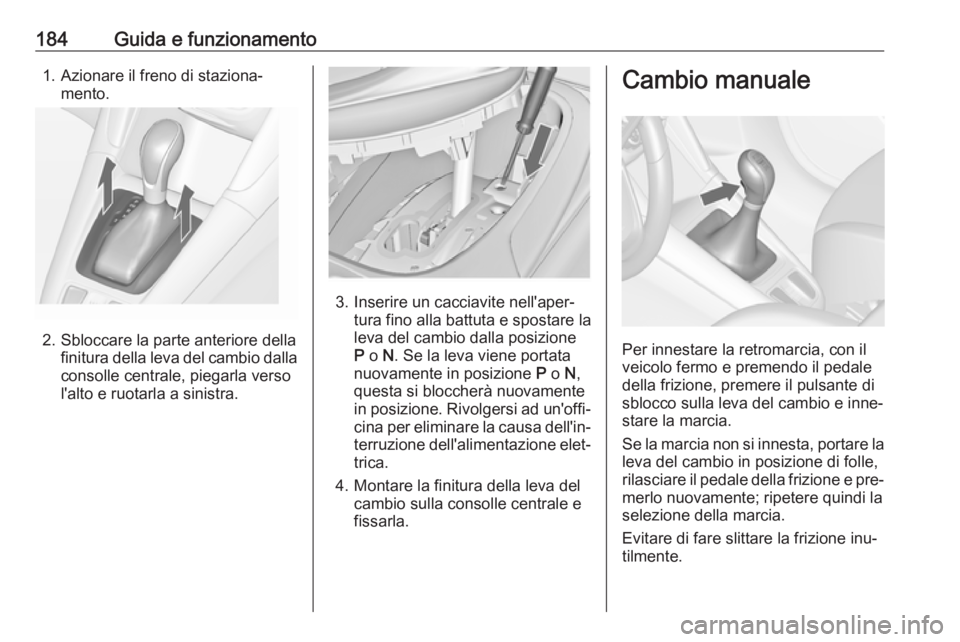

184Guida e funzionamento1. Azionare il freno di staziona‐mento.
2. Sbloccare la parte anteriore della finitura della leva del cambio dalla
consolle centrale, piegarla verso
l'alto e ruotarla a sinistra.
3. Inserire un cacciavite nell'aper‐ tura fino alla battuta e spostare la
leva del cambio dalla posizione
P o N. Se la leva viene portata
nuovamente in posizione P o N,
questa si bloccherà nuovamente
in posizione. Rivolgersi ad un'offi‐ cina per eliminare la causa dell'in‐
terruzione dell'alimentazione elet‐ trica.
4. Montare la finitura della leva del cambio sulla consolle centrale e
fissarla.
Cambio manuale
Per innestare la retromarcia, con il
veicolo fermo e premendo il pedale
della frizione, premere il pulsante di
sblocco sulla leva del cambio e inne‐
stare la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la selezione della marcia.
Evitare di fare slittare la frizione inu‐ tilmente.

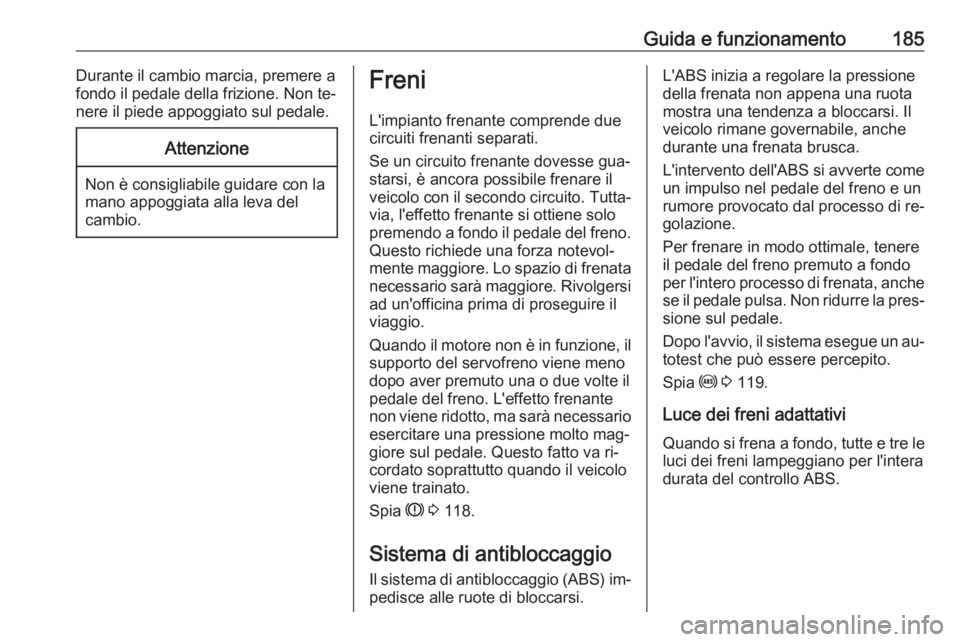

Guida e funzionamento185Durante il cambio marcia, premere a
fondo il pedale della frizione. Non te‐
nere il piede appoggiato sul pedale.Attenzione
Non è consigliabile guidare con la
mano appoggiata alla leva del
cambio.
Freni
L'impianto frenante comprende due
circuiti frenanti separati.
Se un circuito frenante dovesse gua‐
starsi, è ancora possibile frenare il
veicolo con il secondo circuito. Tutta‐
via, l'effetto frenante si ottiene solo
premendo a fondo il pedale del freno. Questo richiede una forza notevol‐
mente maggiore. Lo spazio di frenata necessario sarà maggiore. Rivolgersi
ad un'officina prima di proseguire il
viaggio.
Quando il motore non è in funzione, il
supporto del servofreno viene meno
dopo aver premuto una o due volte il
pedale del freno. L'effetto frenante non viene ridotto, ma sarà necessario esercitare una pressione molto mag‐
giore sul pedale. Questo fatto va ri‐
cordato soprattutto quando il veicolo
viene trainato.
Spia R 3 118.
Sistema di antibloccaggio Il sistema di antibloccaggio (ABS) im‐ pedisce alle ruote di bloccarsi.L'ABS inizia a regolare la pressione
della frenata non appena una ruota
mostra una tendenza a bloccarsi. Il
veicolo rimane governabile, anche
durante una frenata brusca.
L'intervento dell'ABS si avverte come
un impulso nel pedale del freno e un
rumore provocato dal processo di re‐
golazione.
Per frenare in modo ottimale, tenere
il pedale del freno premuto a fondo
per l'intero processo di frenata, anche se il pedale pulsa. Non ridurre la pres‐
sione sul pedale.
Dopo l'avvio, il sistema esegue un au‐
totest che può essere percepito.
Spia u 3 119.
Luce dei freni adattativi
Quando si frena a fondo, tutte e tre le luci dei freni lampeggiano per l'intera
durata del controllo ABS.

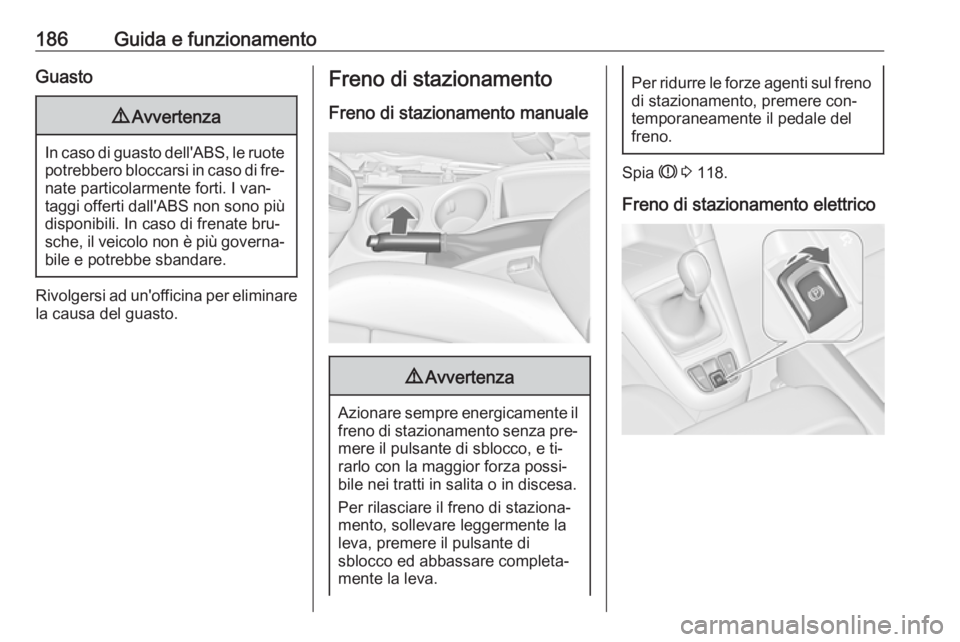

186Guida e funzionamentoGuasto9Avvertenza
In caso di guasto dell'ABS, le ruote
potrebbero bloccarsi in caso di fre‐ nate particolarmente forti. I van‐
taggi offerti dall'ABS non sono più
disponibili. In caso di frenate bru‐
sche, il veicolo non è più governa‐
bile e potrebbe sbandare.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Freno di stazionamento
Freno di stazionamento manuale9 Avvertenza
Azionare sempre energicamente il
freno di stazionamento senza pre‐
mere il pulsante di sblocco, e ti‐
rarlo con la maggior forza possi‐
bile nei tratti in salita o in discesa.
Per rilasciare il freno di staziona‐
mento, sollevare leggermente la
leva, premere il pulsante di
sblocco ed abbassare completa‐
mente la leva.
Per ridurre le forze agenti sul freno di stazionamento, premere con‐temporaneamente il pedale del
freno.
Spia R 3 118.
Freno di stazionamento elettrico

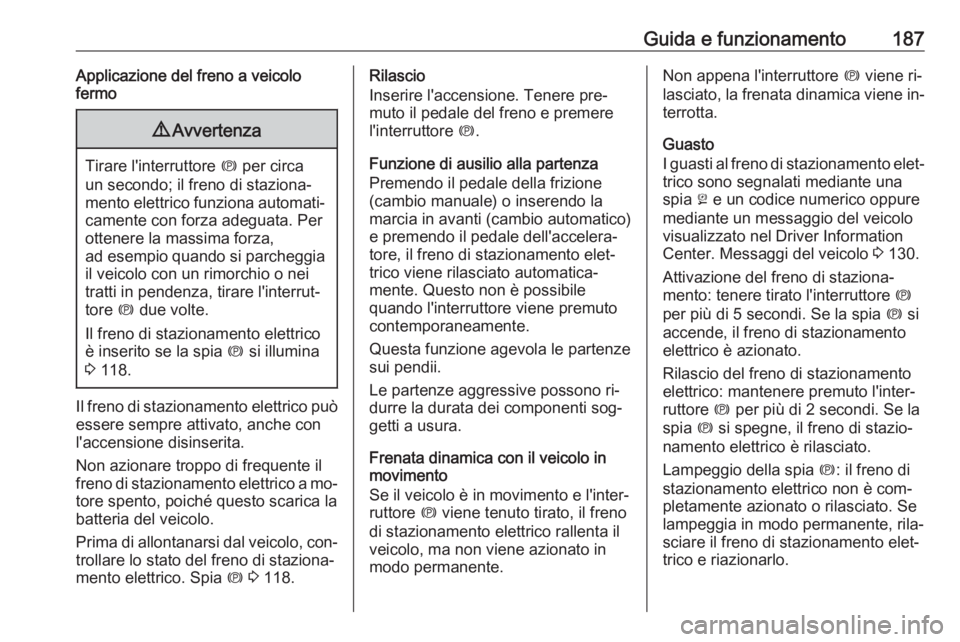

Guida e funzionamento187Applicazione del freno a veicolo
fermo9 Avvertenza
Tirare l'interruttore m per circa
un secondo; il freno di staziona‐
mento elettrico funziona automati‐ camente con forza adeguata. Per
ottenere la massima forza,
ad esempio quando si parcheggia
il veicolo con un rimorchio o nei
tratti in pendenza, tirare l'interrut‐
tore m due volte.
Il freno di stazionamento elettrico
è inserito se la spia m si illumina
3 118.
Il freno di stazionamento elettrico può
essere sempre attivato, anche con
l'accensione disinserita.
Non azionare troppo di frequente il
freno di stazionamento elettrico a mo‐ tore spento, poiché questo scarica labatteria del veicolo.
Prima di allontanarsi dal veicolo, con‐
trollare lo stato del freno di staziona‐
mento elettrico. Spia m 3 118.
Rilascio
Inserire l'accensione. Tenere pre‐
muto il pedale del freno e premere
l'interruttore m.
Funzione di ausilio alla partenza
Premendo il pedale della frizione
(cambio manuale) o inserendo la
marcia in avanti (cambio automatico)
e premendo il pedale dell'accelera‐
tore, il freno di stazionamento elet‐
trico viene rilasciato automatica‐
mente. Questo non è possibile
quando l'interruttore viene premuto
contemporaneamente.
Questa funzione agevola le partenze
sui pendii.
Le partenze aggressive possono ri‐
durre la durata dei componenti sog‐
getti a usura.
Frenata dinamica con il veicolo in
movimento
Se il veicolo è in movimento e l'inter‐
ruttore m viene tenuto tirato, il freno
di stazionamento elettrico rallenta il
veicolo, ma non viene azionato in
modo permanente.Non appena l'interruttore m viene ri‐
lasciato, la frenata dinamica viene in‐
terrotta.
Guasto
I guasti al freno di stazionamento elet‐ trico sono segnalati mediante una
spia j e un codice numerico oppure
mediante un messaggio del veicolo
visualizzato nel Driver Information
Center. Messaggi del veicolo 3 130.
Attivazione del freno di staziona‐ mento: tenere tirato l'interruttore m
per più di 5 secondi. Se la spia m si
accende, il freno di stazionamento
elettrico è azionato.
Rilascio del freno di stazionamento
elettrico: mantenere premuto l'inter‐
ruttore m per più di 2 secondi. Se la
spia m si spegne, il freno di stazio‐
namento elettrico è rilasciato.
Lampeggio della spia m: il freno di
stazionamento elettrico non è com‐
pletamente azionato o rilasciato. Se
lampeggia in modo permanente, rila‐
sciare il freno di stazionamento elet‐
trico e riazionarlo.

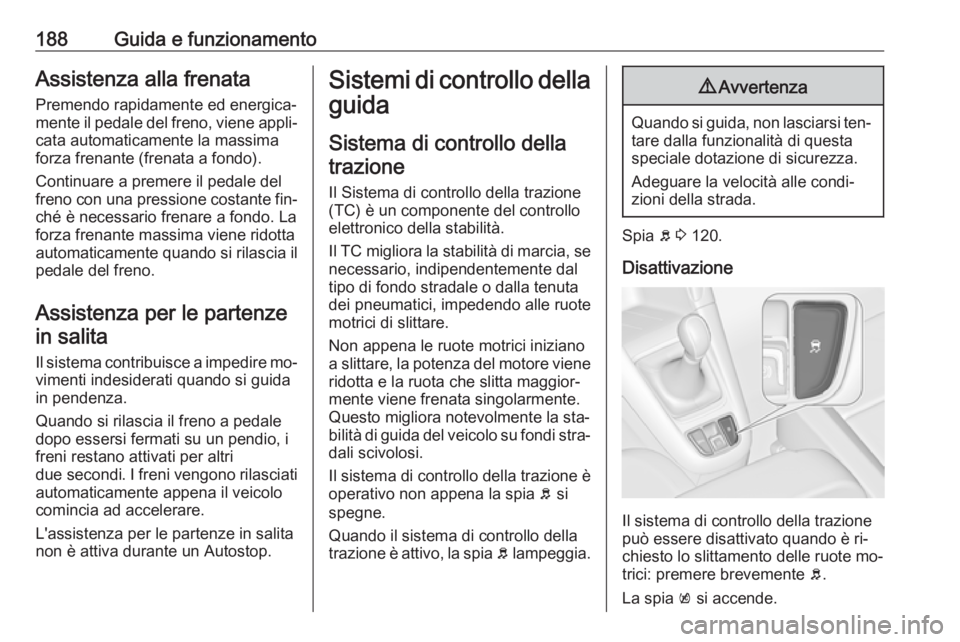

188Guida e funzionamentoAssistenza alla frenata
Premendo rapidamente ed energica‐
mente il pedale del freno, viene appli‐ cata automaticamente la massima
forza frenante (frenata a fondo).
Continuare a premere il pedale del
freno con una pressione costante fin‐
ché è necessario frenare a fondo. La
forza frenante massima viene ridotta automaticamente quando si rilascia il pedale del freno.
Assistenza per le partenze in salita
Il sistema contribuisce a impedire mo‐ vimenti indesiderati quando si guida
in pendenza.
Quando si rilascia il freno a pedale
dopo essersi fermati su un pendio, i
freni restano attivati per altri
due secondi . I freni vengono rilasciati
automaticamente appena il veicolo
comincia ad accelerare.
L'assistenza per le partenze in salita
non è attiva durante un Autostop.Sistemi di controllo della
guida
Sistema di controllo dellatrazione
Il Sistema di controllo della trazione
(TC) è un componente del controllo
elettronico della stabilità.
Il TC migliora la stabilità di marcia, se necessario, indipendentemente dal
tipo di fondo stradale o dalla tenuta dei pneumatici, impedendo alle ruote
motrici di slittare.
Non appena le ruote motrici iniziano a slittare, la potenza del motore viene
ridotta e la ruota che slitta maggior‐
mente viene frenata singolarmente.
Questo migliora notevolmente la sta‐
bilità di guida del veicolo su fondi stra‐ dali scivolosi.
Il sistema di controllo della trazione è
operativo non appena la spia b si
spegne.
Quando il sistema di controllo della
trazione è attivo, la spia b lampeggia.9
Avvertenza
Quando si guida, non lasciarsi ten‐
tare dalla funzionalità di questa
speciale dotazione di sicurezza.
Adeguare la velocità alle condi‐
zioni della strada.
Spia b 3 120.
Disattivazione
Il sistema di controllo della trazione
può essere disattivato quando è ri‐
chiesto lo slittamento delle ruote mo‐
trici: premere brevemente b.
La spia k si accende.
